1 NÁVOD K POUŽITÍ Myčka na nádobí LFF1330W LFF1330X FAGOR

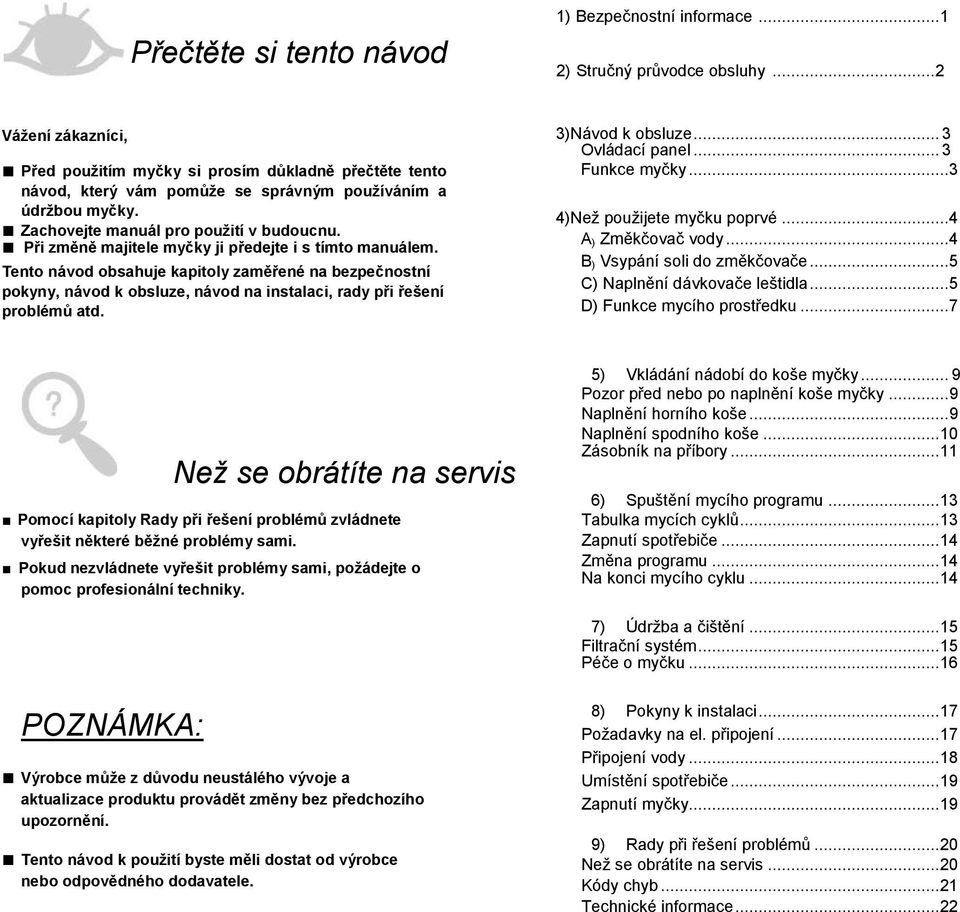

2 Přečtěte si tento návod 1) Bezpečnostní informace ) Stručný průvodce obsluhy... 2 Vážení zákazníci, Před použitím myčky si prosím důkladně přečtěte tento návod, který vám pomůže se správným používáním a údržbou myčky. Zachovejte manuál pro použití v budoucnu. Při změně majitele myčky ji předejte i s tímto manuálem. Tento návod obsahuje kapitoly zaměřené na bezpečnostní pokyny, návod k obsluze, návod na instalaci, rady při řešení problémů atd. 3)Návod k obsluze... 3 Ovládací panel... 3 Funkce myčky...3 4)Než použijete myčku poprvé...4 A ) Změkčovač vody...4 B ) Vsypání soli do změkčovače...5 C) Naplnění dávkovače leštidla...5 D) Funkce mycího prostředku...7 Než se obrátíte na servis Pomocí kapitoly Rady při řešení problémů zvládnete vyřešit některé běžné problémy sami. Pokud nezvládnete vyřešit problémy sami, požádejte o pomoc profesionální techniky. 5) Vkládání nádobí do koše myčky... 9 Pozor před nebo po naplnění koše myčky... 9 Naplnění horního koše... 9 Naplnění spodního koše Zásobník na příbory ) Spuštění mycího programu Tabulka mycích cyklů Zapnutí spotřebiče Změna programu Na konci mycího cyklu ) Údržba a čištění Filtrační systém Péče o myčku POZNÁMKA: Výrobce může z důvodu neustálého vývoje a aktualizace produktu provádět změny bez předchozího upozornění. Tento návod k použití byste měli dostat od výrobce nebo odpovědného dodavatele. 8) Pokyny k instalaci Požadavky na el. připojení Připojení vody Umístění spotřebiče Zapnutí myčky ) Rady při řešení problémů Než se obrátíte na servis Kódy chyb Technické informace... 22

3 DŮLĚŽITÉ BEZPEČNOSTNÍ INFORMACE VAROVÁNÍ! Při používání myčky postupujte dle následujících opatření: Toto zařízení je určeno pro použití v domácnosti a podobných místech, jako jsou: - prostory podnikových kuchyní v obchodech, kancelářích a dalších pracovních prostředích; -statky; - chalupy, hotely, motely a další ubytovací zařízení; - přenocovací zařízení. Tento spotřebič mohou používat děti ve věku od 8 let. Osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, mohou používat spotřebič jen tehdy, pokud jim je poskytnut dohled nebo instrukce týkající se používání spotřebiče bezpečným způsobem a pochopili možné riziko. Děti si nesmí hrát se spotřebičem. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.(dle EN ) Tento spotřebič není určen pro osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud nejsou pod dohledem, nebo jim nejsou poskytovány instrukce ohledně použití tohoto přístroje osobou odpovědnou za jejich bezpečnost.(dle IEC ) Tento spotřebič je určen pouze pro vnitřní a domácí použití. Abyste zabránili riziku úrazu elektrickým proudem, neponořujte spotřebič, kabel, nebo zástrčku do vody či jiné kapaliny. Před čištěním a údržbou odpojte spotřebič od elektřiny. Používejte měkký hadřík navlhčený jemným čisticím prostředkem a poté spotřebič otřete suchým hadříkem.

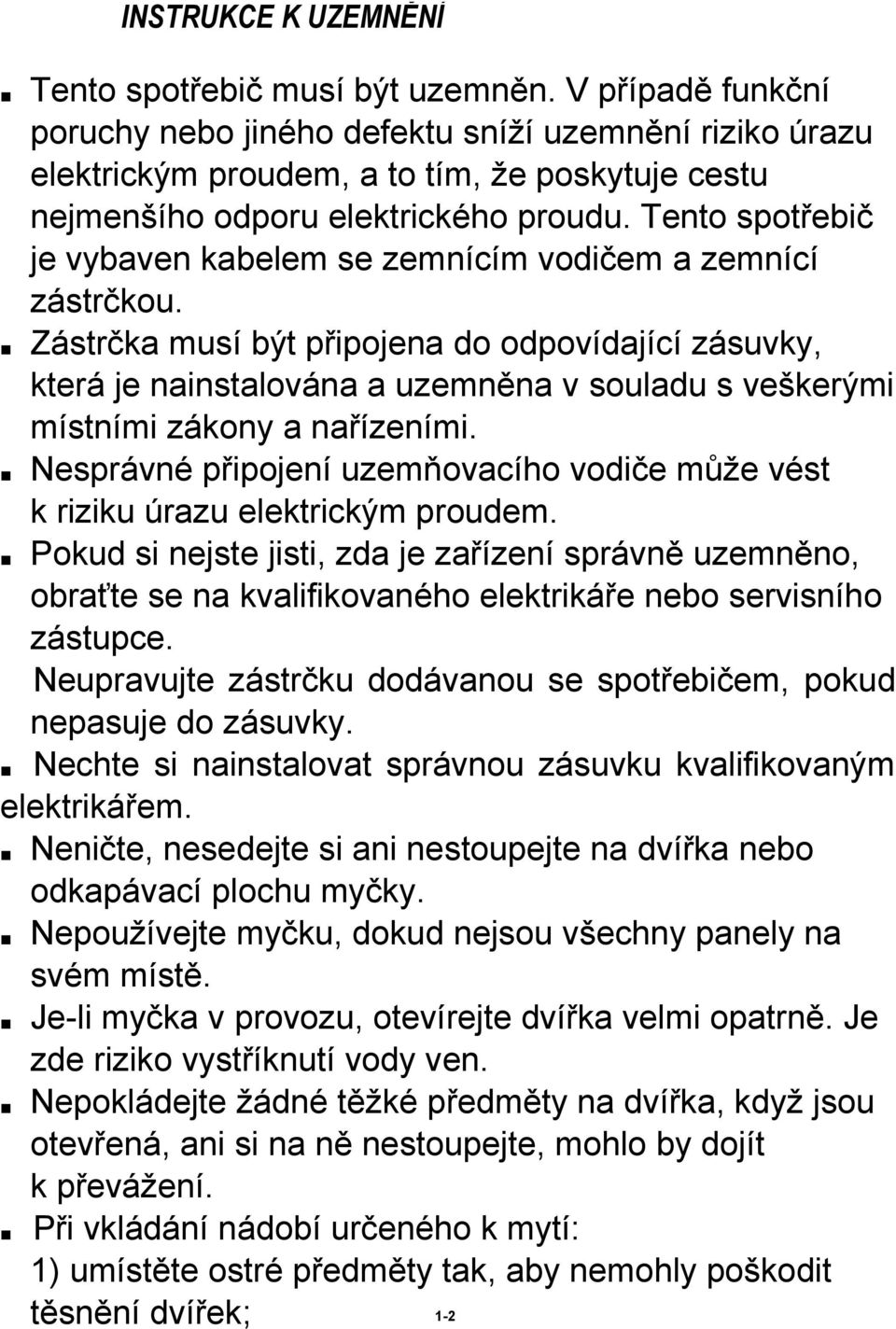

4 INSTRUKCE K UZEMNĚNÍ Tento spotřebič musí být uzemněn. V případě funkční poruchy nebo jiného defektu sníží uzemnění riziko úrazu elektrickým proudem, a to tím, že poskytuje cestu nejmenšího odporu elektrického proudu. Tento spotřebič je vybaven kabelem se zemnícím vodičem a zemnící zástrčkou. Zástrčka musí být připojena do odpovídající zásuvky, která je nainstalována a uzemněna v souladu s veškerými místními zákony a nařízeními. Nesprávné připojení uzemňovacího vodiče může vést k riziku úrazu elektrickým proudem. Pokud si nejste jisti, zda je zařízení správně uzemněno, obraťte se na kvalifikovaného elektrikáře nebo servisního zástupce. Neupravujte zástrčku dodávanou se spotřebičem, pokud nepasuje do zásuvky. Nechte si nainstalovat správnou zásuvku kvalifikovaným elektrikářem. Neničte, nesedejte si ani nestoupejte na dvířka nebo odkapávací plochu myčky. Nepoužívejte myčku, dokud nejsou všechny panely na svém místě. Je-li myčka v provozu, otevírejte dvířka velmi opatrně. Je zde riziko vystříknutí vody ven. Nepokládejte žádné těžké předměty na dvířka, když jsou otevřená, ani si na ně nestoupejte, mohlo by dojít k převážení. Při vkládání nádobí určeného k mytí: 1) umístěte ostré předměty tak, aby nemohly poškodit těsnění dvířek; 1-2

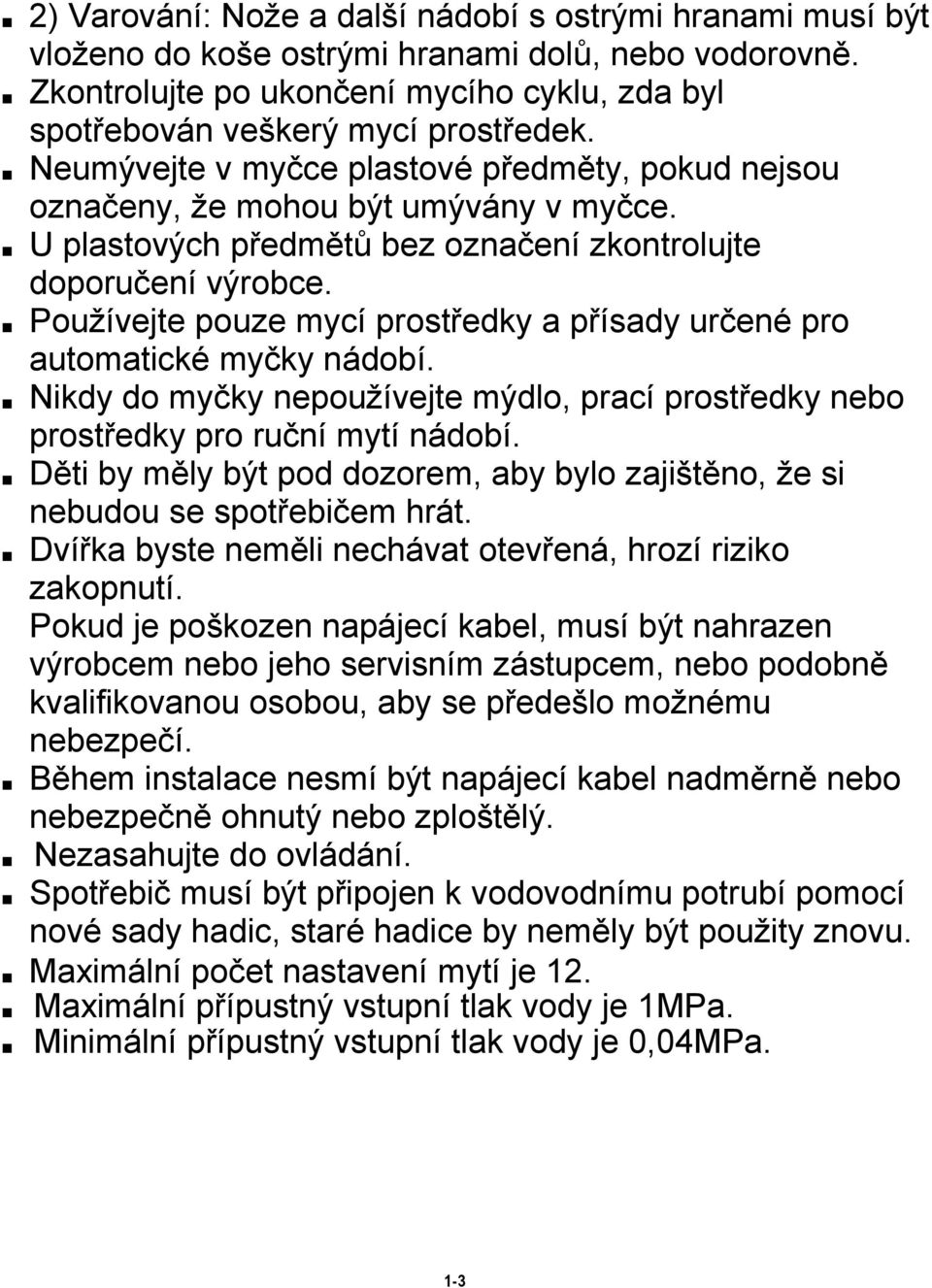

5 2) Varování: Nože a další nádobí s ostrými hranami musí být vloženo do koše ostrými hranami dolů, nebo vodorovně. Zkontrolujte po ukončení mycího cyklu, zda byl spotřebován veškerý mycí prostředek. Neumývejte v myčce plastové předměty, pokud nejsou označeny, že mohou být umývány v myčce. U plastových předmětů bez označení zkontrolujte doporučení výrobce. Používejte pouze mycí prostředky a přísady určené pro automatické myčky nádobí. Nikdy do myčky nepoužívejte mýdlo, prací prostředky nebo prostředky pro ruční mytí nádobí. Děti by měly být pod dozorem, aby bylo zajištěno, že si nebudou se spotřebičem hrát. Dvířka byste neměli nechávat otevřená, hrozí riziko zakopnutí. Pokud je poškozen napájecí kabel, musí být nahrazen výrobcem nebo jeho servisním zástupcem, nebo podobně kvalifikovanou osobou, aby se předešlo možnému nebezpečí. Během instalace nesmí být napájecí kabel nadměrně nebo nebezpečně ohnutý nebo zploštělý. Nezasahujte do ovládání. Spotřebič musí být připojen k vodovodnímu potrubí pomocí nové sady hadic, staré hadice by neměly být použity znovu. Maximální počet nastavení mytí je 12. Maximální přípustný vstupní tlak vody je 1MPa. Minimální přípustný vstupní tlak vody je 0,04MPa. 1-3

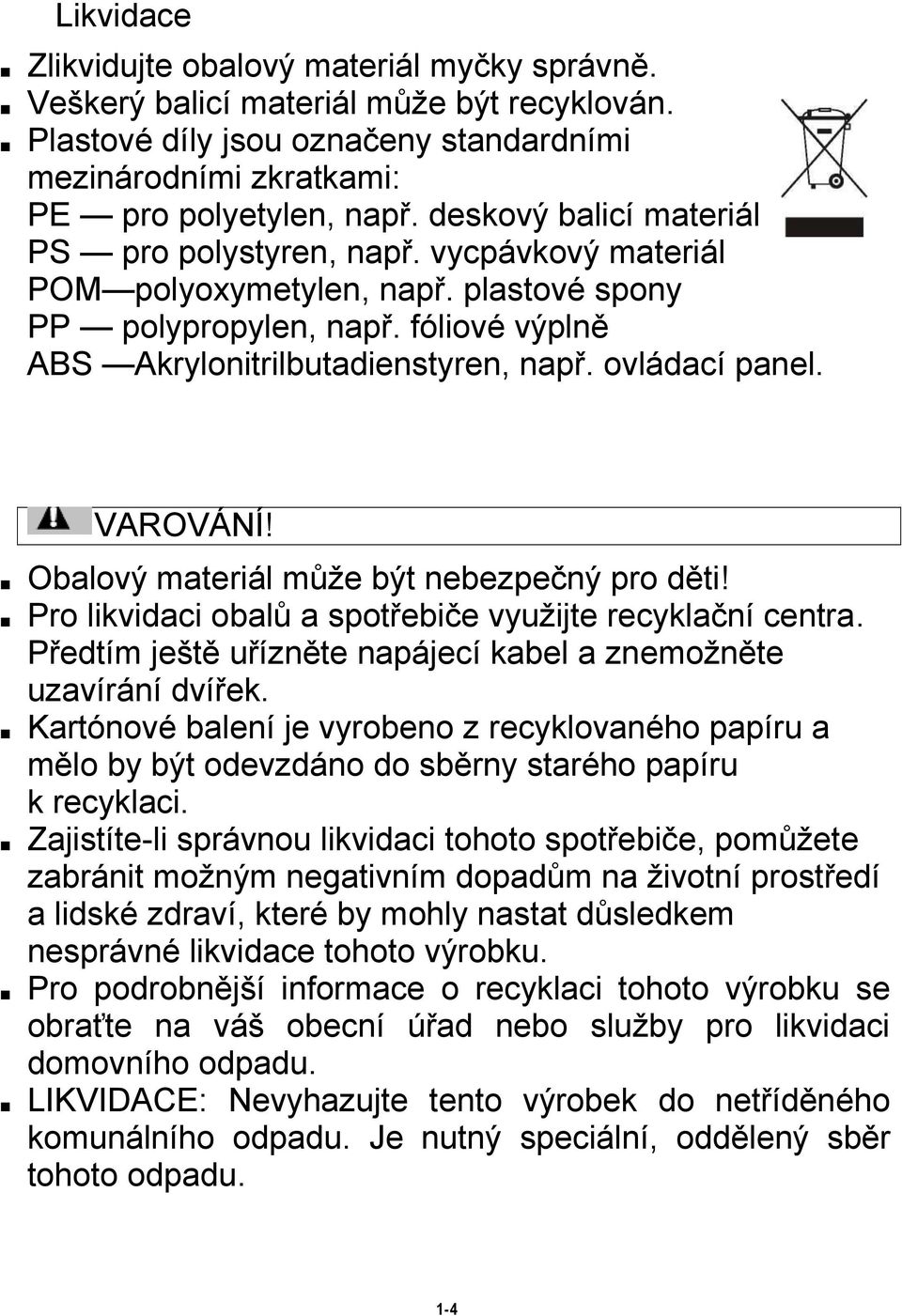

6 Likvidace Zlikvidujte obalový materiál myčky správně. Veškerý balicí materiál může být recyklován. Plastové díly jsou označeny standardními mezinárodními zkratkami: PE pro polyetylen, např. deskový balicí materiál PS pro polystyren, např. vycpávkový materiál POM polyoxymetylen, např. plastové spony PP polypropylen, např. fóliové výplně ABS Akrylonitrilbutadienstyren, např. ovládací panel. VAROVÁNÍ! Obalový materiál může být nebezpečný pro děti! Pro likvidaci obalů a spotřebiče využijte recyklační centra. Předtím ještě uřízněte napájecí kabel a znemožněte uzavírání dvířek. Kartónové balení je vyrobeno z recyklovaného papíru a mělo by být odevzdáno do sběrny starého papíru k recyklaci. Zajistíte-li správnou likvidaci tohoto spotřebiče, pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, které by mohly nastat důsledkem nesprávné likvidace tohoto výrobku. Pro podrobnější informace o recyklaci tohoto výrobku se obraťte na váš obecní úřad nebo služby pro likvidaci domovního odpadu. LIKVIDACE: Nevyhazujte tento výrobek do netříděného komunálního odpadu. Je nutný speciální, oddělený sběr tohoto odpadu. 1-4

7 2. Stručný průvodce obsluhou Pro podrobné metody ovládání si přečtěte příslušnou kapitolu tohoto návodu k obsluze. Zapnutí spotřebiče Stiskněte tlačítko On/Off pro zapnutí spotřebiče, otevřete dvířka. Naplňte dávkovač mycího prostředku Přihrádka A: Při každém cyklu. Přihrádka B: Jen u programů s předmytím. (Viz pokyny pro uživatele!) A B C Zkontrolujte množství leštidla Zkontrolujte množství regenerační soli Naplňte koše Vyberte program Spusťte myčku Změna programu Mechanický indikátor C. Elektrický indikátor na ovládacím panelu (je-li k dispozici) (Jen u modelů se změkčovacím systémem.) Pokud není sůl, rozsvítí se výstražné světlo na ovládacím panelu (u některých modelů), doplnění soli do změkčovače můžete odhadnout podle počtu mycích cyklů. Seškrabujte velké množství potravin z nádobí. Připáleniny v hrncích a pánvích se snažte co nejvíce zjemnit, poté teprve dejte do košů. Více viz pokyny pro vkládání do košů. Zavřete dvířka, stiskněte tlačítko programu, dokud se nerozsvítí zvolený program (viz část s názvem Návod k obsluze ) Zapněte přívod vody. Spotřebič začne pracovat během tří vteřin. 1. Spuštěný cyklus může být změněn jen tehdy, pokud byl spuštěn jen po krátkou dobu. V opačném případě už může být mycí prostředek uvolněn a myčka naplněna vodou. Pokud tomu tak je, musí být dávkovač mycího prostředku opět naplněn. 2. Stiskněte tlačítko spuštěného programu po dobu delší jak tři vteřiny pro ukončení spuštěného programu. 3. Zvolte nový požadovaný program. 4. Restartujte myčku. Přidání zapomenutého nádobí do myčky 1. Trochu pootevřete dvířka pro zastavení mytí. 2. Až přestanou ostřikovací ramena pracovat, můžete dvířka otevřít úplně. 3. Přidejte zapomenuté nádobí. 4. Zavřete dvířka, myčka začne pracovat po 10 vteřinách. Pokud se spotřebič během mycího cyklu vypne Vypnutí spotřebiče Vypnutí přívodu vody, vyprázdnění košů Pokud je spotřebič během mycího cyklu vypnutý, při opětovném zapnutí znovu zvolte mycí cyklus a provozujte myčku podle původního stavu. Jakmile skončí mycí cyklus, ozve se 8krát bzučák myčky. Vypněte spotřebič pomocí tlačítka ON/OFF. Upozornění: Počkejte několik minut (asi 15 minut) před tím, než začnete vyndávat nádobí z myčky, aby se zabránilo jeho rozbití z důvodu, že je ještě teplé a náchylnější k rozbití. Nádobí také lépe uschne. Vyndávejte nádobí od spodního koše. 2

8 3. Návod k obsluze DŮLEŽITÉ! Chcete-li získat nejvyšší výkon vaší myčky, přečtěte si před jejím prvním použitím všechny návody. Ovládací panel Tlačítko ON/OFF a kontrolka: Pro zapnutí/vypnutí napájení. Okno displeje: zbývající čas programu, doba odložení, chybový kód atd. Tlačítko opožděného startu: Stiskněte toto tlačítko, pokud chcete odložit spuštění mytí. Začátek mytí můžete odložit až o 24 hodin. Každým stisknutím tlačítka zpozdíte spuštění mytí o jednu hodinu. Tlačítko polovičního mytí a kontrolka: Pro vybrání polovičního mytí. Tlačítko programu a kontrolka: Stiskem tlačítka vyberete program mytí. Funkce myčky Horní koš 4 Změkčovač vody 7 Přihrádka na hrníčky 10 Oplach Ostřikovací ramena 5 Hlavní filtr 8 Přihrádka na příbory 11 Konektor odtokového potrubí Dávkovač mycího 3 Spodní koš 6 prostředku 9 Hrubý filtr 12 3 Vstupní konektor potrubí

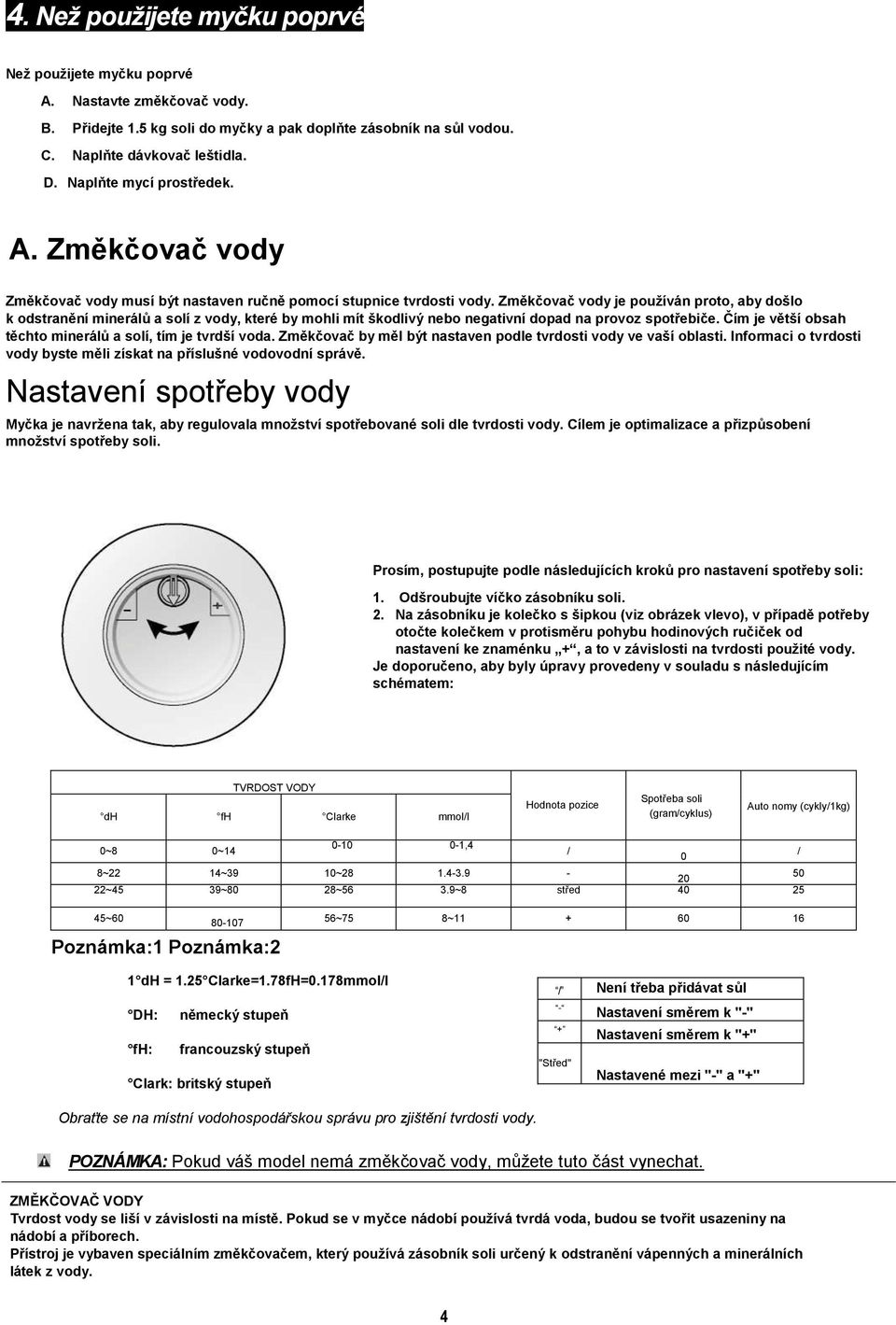

9 4. Než použijete myčku poprvé Než použijete myčku poprvé A. Nastavte změkčovač vody. B. Přidejte 1.5 kg soli do myčky a pak doplňte zásobník na sůl vodou. C. Naplňte dávkovač leštidla. D. Naplňte mycí prostředek. A. Změkčovač vody Změkčovač vody musí být nastaven ručně pomocí stupnice tvrdosti vody. Změkčovač vody je používán proto, aby došlo k odstranění minerálů a solí z vody, které by mohli mít škodlivý nebo negativní dopad na provoz spotřebiče. Čím je větší obsah těchto minerálů a solí, tím je tvrdší voda. Změkčovač by měl být nastaven podle tvrdosti vody ve vaší oblasti. Informaci o tvrdosti vody byste měli získat na příslušné vodovodní správě. Nastavení spotřeby vody Myčka je navržena tak, aby regulovala množství spotřebované soli dle tvrdosti vody. Cílem je optimalizace a přizpůsobení množství spotřeby soli. Prosím, postupujte podle následujících kroků pro nastavení spotřeby soli: 1. Odšroubujte víčko zásobníku soli. 2. Na zásobníku je kolečko s šipkou (viz obrázek vlevo), v případě potřeby otočte kolečkem v protisměru pohybu hodinových ručiček od nastavení ke znaménku +, a to v závislosti na tvrdosti použité vody. Je doporučeno, aby byly úpravy provedeny v souladu s následujícím schématem: TVRDOST VODY dh fh Clarke mmol/l Hodnota pozice Spotřeba soli (gram/cyklus) Auto nomy (cykly/1kg) 0~8 0~ ,4 / 0 / 8~22 14~39 10~ ~45 39~80 28~56 3.9~8 střed ~ Poznámka:1 Poznámka:2 56~75 8~ dh = 1.25 Clarke=1.78fH=0.178mmol/l DH: německý stupeň fh: francouzský stupeň Clark: britský stupeň - + "Střed" / Není třeba přidávat sůl Nastavení směrem k "-" Nastavení směrem k "+" Nastavené mezi "-" a "+" Obraťte se na místní vodohospodářskou správu pro zjištění tvrdosti vody. POZNÁMKA: Pokud váš model nemá změkčovač vody, můžete tuto část vynechat. ZMĚKČOVAČ VODY Tvrdost vody se liší v závislosti na místě. Pokud se v myčce nádobí používá tvrdá voda, budou se tvořit usazeniny na nádobí a příborech. Přístroj je vybaven speciálním změkčovačem, který používá zásobník soli určený k odstranění vápenných a minerálních látek z vody. 4

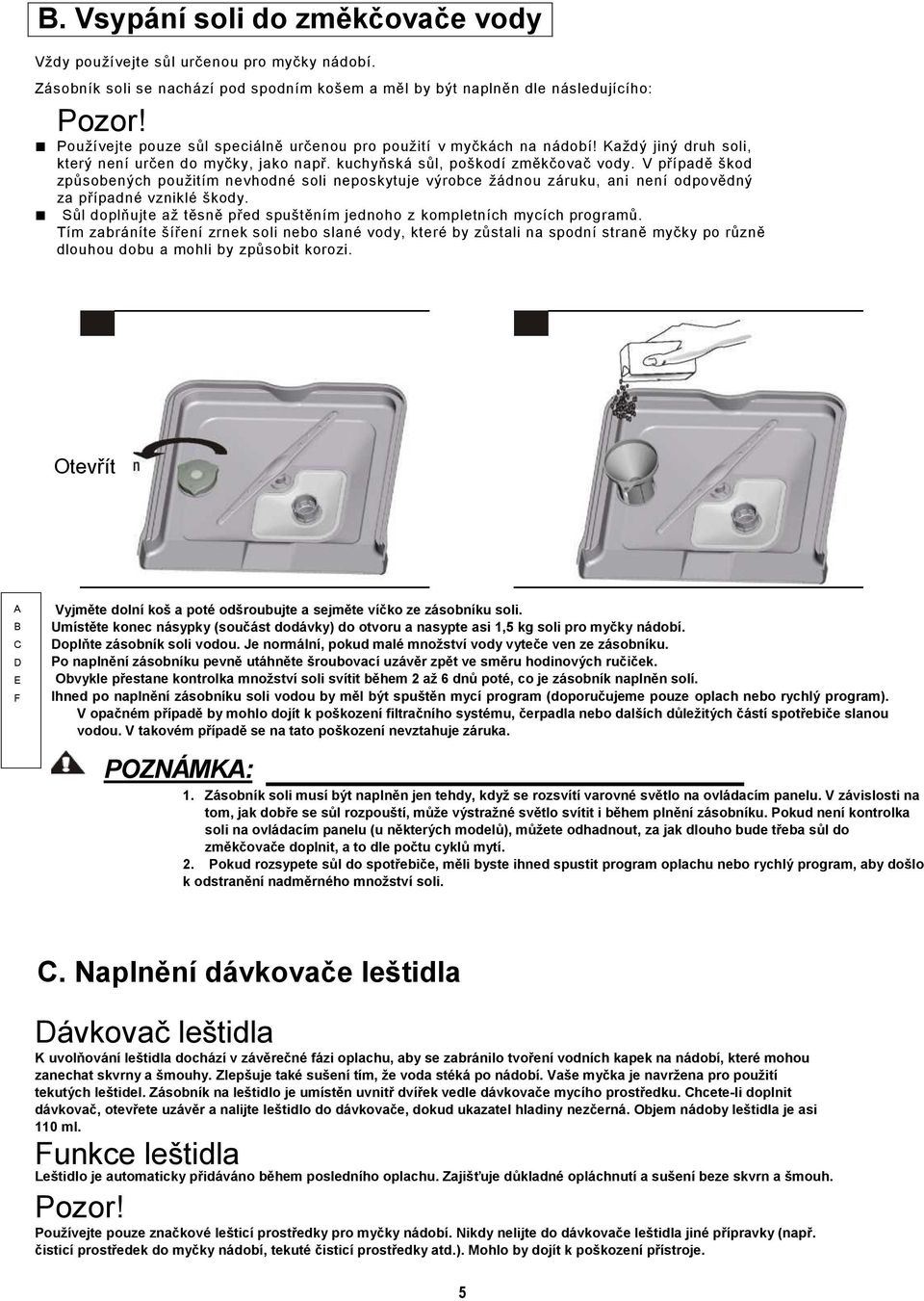

10 B. Vsypání soli do změkčovače vody Vždy používejte sůl určenou pro myčky nádobí. Zásobník soli se nachází pod spodním košem a měl by být naplněn dle následujícího: Pozor! Používejte pouze sůl speciálně určenou pro použití v myčkách na nádobí! Každý jiný druh soli, který není určen do myčky, jako např. kuchyňská sůl, poškodí změkčovač vody. V případě škod způsobených použitím nevhodné soli neposkytuje výrobce žádnou záruku, ani není odpovědný za případné vzniklé škody. Sůl doplňujte až těsně před spuštěním jednoho z kompletních mycích programů. Tím zabráníte šíření zrnek soli nebo slané vody, které by zůstali na spodní straně myčky po různě dlouhou dobu a mohli by způsobit korozi. Otevřít A B C D E F Vyjměte dolní koš a poté odšroubujte a sejměte víčko ze zásobníku soli. Umístěte konec násypky (součást dodávky) do otvoru a nasypte asi 1,5 kg soli pro myčky nádobí. Doplňte zásobník soli vodou. Je normální, pokud malé množství vody vyteče ven ze zásobníku. Po naplnění zásobníku pevně utáhněte šroubovací uzávěr zpět ve směru hodinových ručiček. Obvykle přestane kontrolka množství soli svítit během 2 až 6 dnů poté, co je zásobník naplněn solí. Ihned po naplnění zásobníku soli vodou by měl být spuštěn mycí program (doporučujeme pouze oplach nebo rychlý program). V opačném případě by mohlo dojít k poškození filtračního systému, čerpadla nebo dalších důležitých částí spotřebiče slanou vodou. V takovém případě se na tato poškození nevztahuje záruka. POZNÁMKA: 1. Zásobník soli musí být naplněn jen tehdy, když se rozsvítí varovné světlo na ovládacím panelu. V závislosti na tom, jak dobře se sůl rozpouští, může výstražné světlo svítit i během plnění zásobníku. Pokud není kontrolka soli na ovládacím panelu (u některých modelů), můžete odhadnout, za jak dlouho bude třeba sůl do změkčovače doplnit, a to dle počtu cyklů mytí. 2. Pokud rozsypete sůl do spotřebiče, měli byste ihned spustit program oplachu nebo rychlý program, aby došlo k odstranění nadměrného množství soli. C. Naplnění dávkovače leštidla Dávkovač leštidla K uvolňování leštidla dochází v závěrečné fázi oplachu, aby se zabránilo tvoření vodních kapek na nádobí, které mohou zanechat skvrny a šmouhy. Zlepšuje také sušení tím, že voda stéká po nádobí. Vaše myčka je navržena pro použití tekutých leštidel. Zásobník na leštidlo je umístěn uvnitř dvířek vedle dávkovače mycího prostředku. Chcete-li doplnit dávkovač, otevřete uzávěr a nalijte leštidlo do dávkovače, dokud ukazatel hladiny nezčerná. Objem nádoby leštidla je asi 110 ml. Funkce leštidla Leštidlo je automaticky přidáváno během posledního oplachu. Zajišťuje důkladné opláchnutí a sušení beze skvrn a šmouh. Pozor! Používejte pouze značkové lešticí prostředky pro myčky nádobí. Nikdy nelijte do dávkovače leštidla jiné přípravky (např. čisticí prostředek do myčky nádobí, tekuté čisticí prostředky atd.). Mohlo by dojít k poškození přístroje. 5

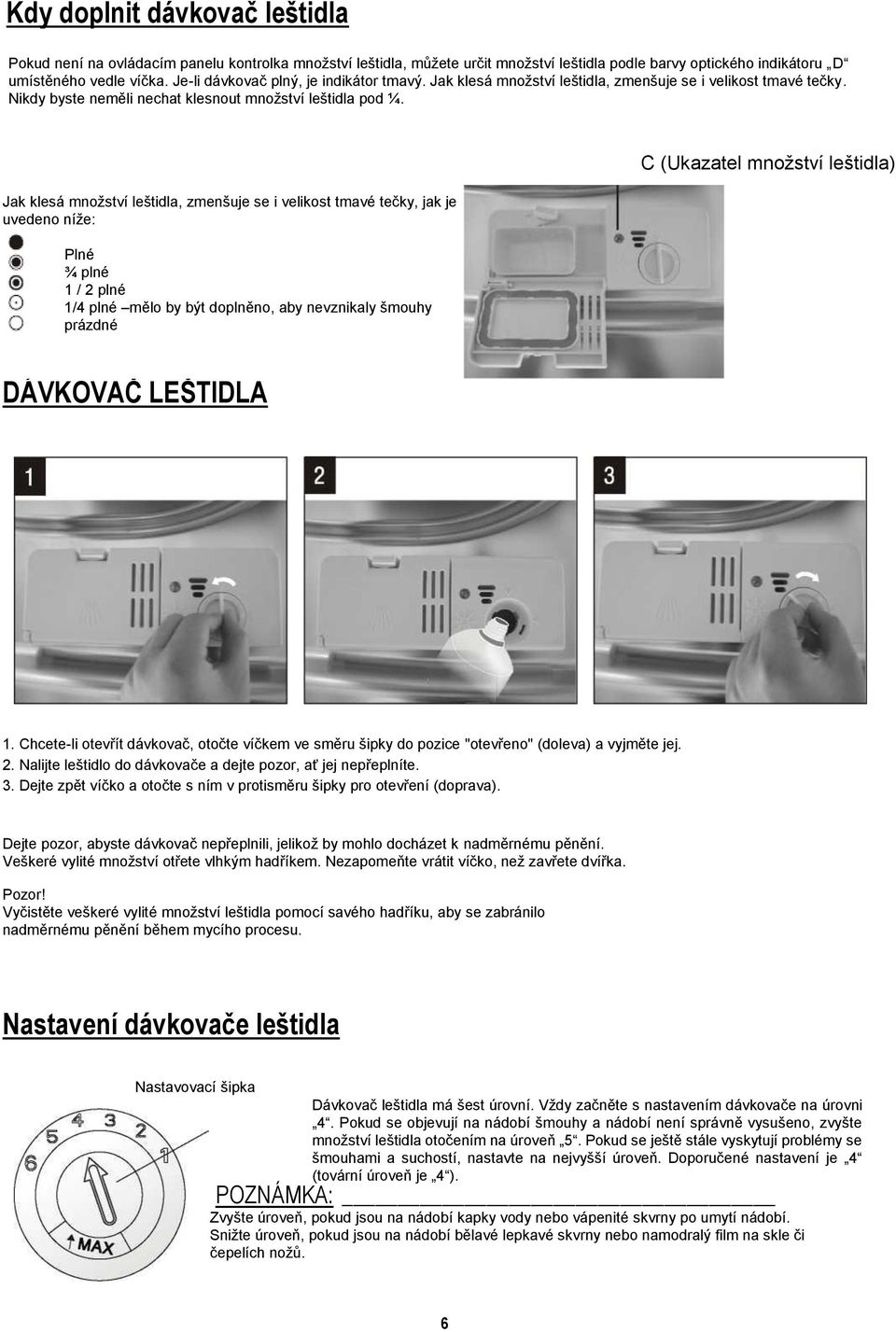

11 Kdy doplnit dávkovač leštidla Pokud není na ovládacím panelu kontrolka množství leštidla, můžete určit množství leštidla podle barvy optického indikátoru D umístěného vedle víčka. Je-li dávkovač plný, je indikátor tmavý. Jak klesá množství leštidla, zmenšuje se i velikost tmavé tečky. Nikdy byste neměli nechat klesnout množství leštidla pod ¼. Jak klesá množství leštidla, zmenšuje se i velikost tmavé tečky, jak je uvedeno níže: Plné ¾ plné 1 / 2 plné 1/4 plné mělo by být doplněno, aby nevznikaly šmouhy prázdné C (Ukazatel množství leštidla) DÁVKOVAČ LEŠTIDLA 1. Chcete-li otevřít dávkovač, otočte víčkem ve směru šipky do pozice "otevřeno" (doleva) a vyjměte jej. 2. Nalijte leštidlo do dávkovače a dejte pozor, ať jej nepřeplníte. 3. Dejte zpět víčko a otočte s ním v protisměru šipky pro otevření (doprava). Dejte pozor, abyste dávkovač nepřeplnili, jelikož by mohlo docházet k nadměrnému pěnění. Veškeré vylité množství otřete vlhkým hadříkem. Nezapomeňte vrátit víčko, než zavřete dvířka. Pozor! Vyčistěte veškeré vylité množství leštidla pomocí savého hadříku, aby se zabránilo nadměrnému pěnění během mycího procesu. Nastavení dávkovače leštidla Nastavovací šipka Dávkovač leštidla má šest úrovní. Vždy začněte s nastavením dávkovače na úrovni 4. Pokud se objevují na nádobí šmouhy a nádobí není správně vysušeno, zvyšte množství leštidla otočením na úroveň 5. Pokud se ještě stále vyskytují problémy se šmouhami a suchostí, nastavte na nejvyšší úroveň. Doporučené nastavení je 4 (tovární úroveň je 4 ). POZNÁMKA: Zvyšte úroveň, pokud jsou na nádobí kapky vody nebo vápenité skvrny po umytí nádobí. Snižte úroveň, pokud jsou na nádobí bělavé lepkavé skvrny nebo namodralý film na skle či čepelích nožů. 6

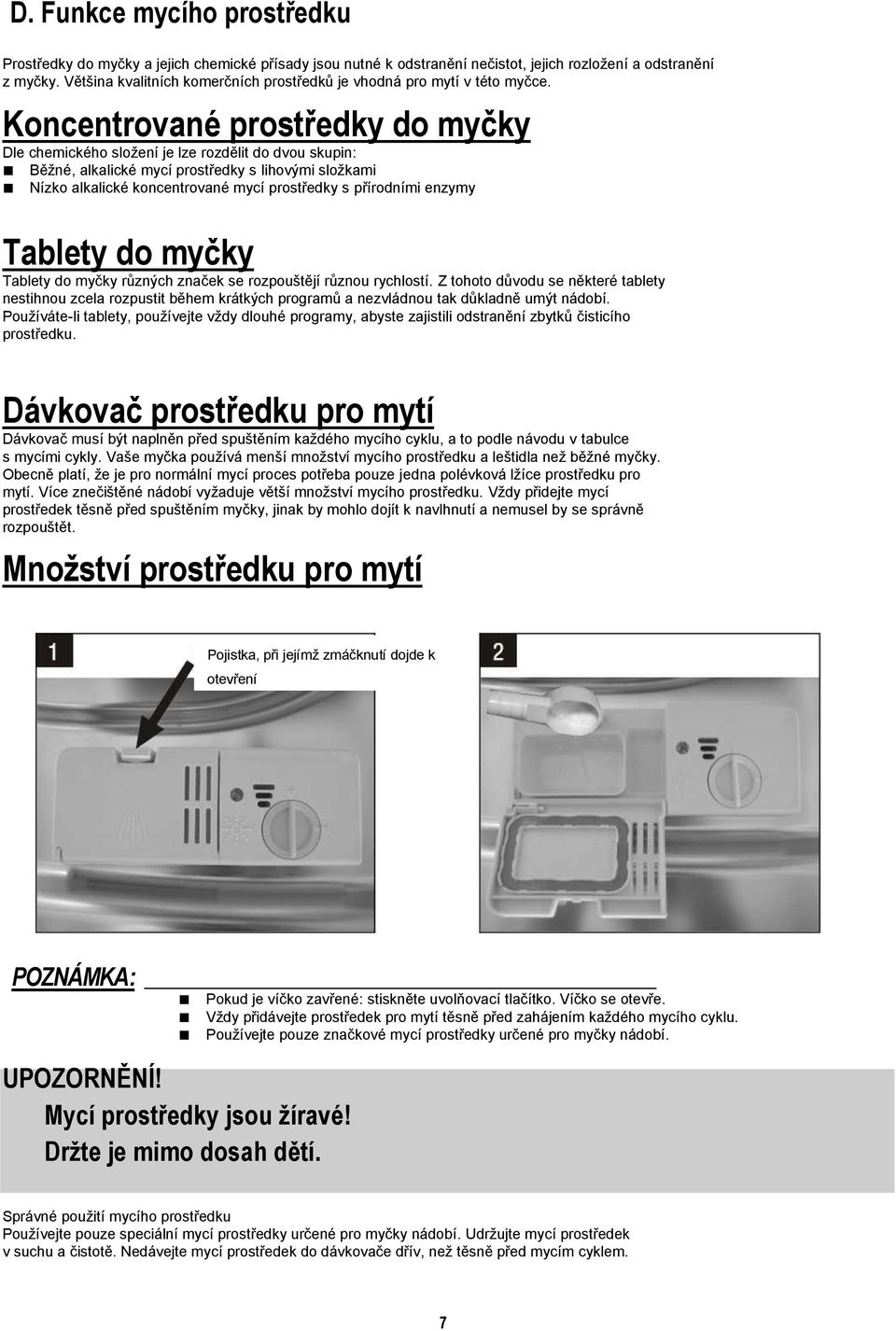

12 D. Funkce mycího prostředku Prostředky do myčky a jejich chemické přísady jsou nutné k odstranění nečistot, jejich rozložení a odstranění z myčky. Většina kvalitních komerčních prostředků je vhodná pro mytí v této myčce. Koncentrované prostředky do myčky Dle chemického složení je lze rozdělit do dvou skupin: Běžné, alkalické mycí prostředky s lihovými složkami Nízko alkalické koncentrované mycí prostředky s přírodními enzymy Tablety do myčky Tablety do myčky různých značek se rozpouštějí různou rychlostí. Z tohoto důvodu se některé tablety nestihnou zcela rozpustit během krátkých programů a nezvládnou tak důkladně umýt nádobí. Používáte-li tablety, používejte vždy dlouhé programy, abyste zajistili odstranění zbytků čisticího prostředku. Dávkovač prostředku pro mytí Dávkovač musí být naplněn před spuštěním každého mycího cyklu, a to podle návodu v tabulce s mycími cykly. Vaše myčka používá menší množství mycího prostředku a leštidla než běžné myčky. Obecně platí, že je pro normální mycí proces potřeba pouze jedna polévková lžíce prostředku pro mytí. Více znečištěné nádobí vyžaduje větší množství mycího prostředku. Vždy přidejte mycí prostředek těsně před spuštěním myčky, jinak by mohlo dojít k navlhnutí a nemusel by se správně rozpouštět. Množství prostředku pro mytí Pojistka, při jejímž zmáčknutí dojde k otevření POZNÁMKA: Pokud je víčko zavřené: stiskněte uvolňovací tlačítko. Víčko se otevře. Vždy přidávejte prostředek pro mytí těsně před zahájením každého mycího cyklu. Používejte pouze značkové mycí prostředky určené pro myčky nádobí. UPOZORNĚNÍ! Mycí prostředky jsou žíravé! Držte je mimo dosah dětí. Správné použití mycího prostředku Používejte pouze speciální mycí prostředky určené pro myčky nádobí. Udržujte mycí prostředek v suchu a čistotě. Nedávejte mycí prostředek do dávkovače dřív, než těsně před mycím cyklem. 7

13 Doplnění mycího prostředku Naplňte dávkovač prostředkem pro mytí. Označení určuje úroveň množství, jak je znázorněno na pravé straně. Umístění mycího prostředku pro hlavní mycí cyklus. Umístění mycího prostředku pro předmytí. Dodržujte prosím pokyny výrobce pro dávkování a skladování. Doporučení jsou uvedena na obalu mycího prostředku. Jestliže je nádobí silně znečištěno, přidejte další dávku mycího prostředku do dávkovače. Tato dávka se projeví ve fázi předmytí. POZNÁMKA: Informace o množství mycího prostředku pro jednotlivé programy naleznete na poslední stránce. Mějte na paměti, že jsou možné množstevní rozdíly v závislosti na úrovni znečištění a tvrdosti vody. Prosím dodržujte doporučení výrobce, která jsou uvedena na obalu. 8

14 Naplnění horního koše Metoda vkládání běžného nádobí Horní koš je navržen tak, aby se do něj umisťovalo křehčí a lehčí nádobí, jako jsou sklenice, hrníčky na kávu a čaj s podšálky, talíře, malé misky, mělké pánve (pokud nejsou silně znečištěny). Umístěte talířky a nádobí tak, aby je nemohl proud vody posunout pryč. DOVNITŘ 1 Hrníčky 2 Malé servírovací misky 3 Velké servírovací misky 4 Skleničky 5 Podšálky 6 Misky 7 Dezertní talířky Naplnění spodního koše Doporučujeme do spodního koše umístit velké kusy nádobí a nejhůře umývatelné položky, jako jsou hrnce, pánve, poklice, servírovací mísy atd., jak je znázorněno na obrázku níže. Servírovací mísy a podnosy umístěte po stranách koše, abyste zabránili zablokování horního ostřikovacího ramene. Pamatujte prosím, že: Hrnce, servírovací misky musí být vždy umístěny dnem nahoru. Hluboké hrnce by měly být nakloněny šikmo, aby mohla odtékat voda. Spodní koš je vybaven skládacími hroty, aby bylo možné umístit více hrnců nebo pánví. DOVNITŘ 7 Dezertní talířky 8 Oválné talíře 9 Mělké talíře 10 Hluboké talíře 11 Přihrádka na příbory g

15 Doporučená metoda vkládání velkého nádobí (vztahuje se ke speciálnímu nádobí: např. velké pánve, misky) DOVNITŘ 10

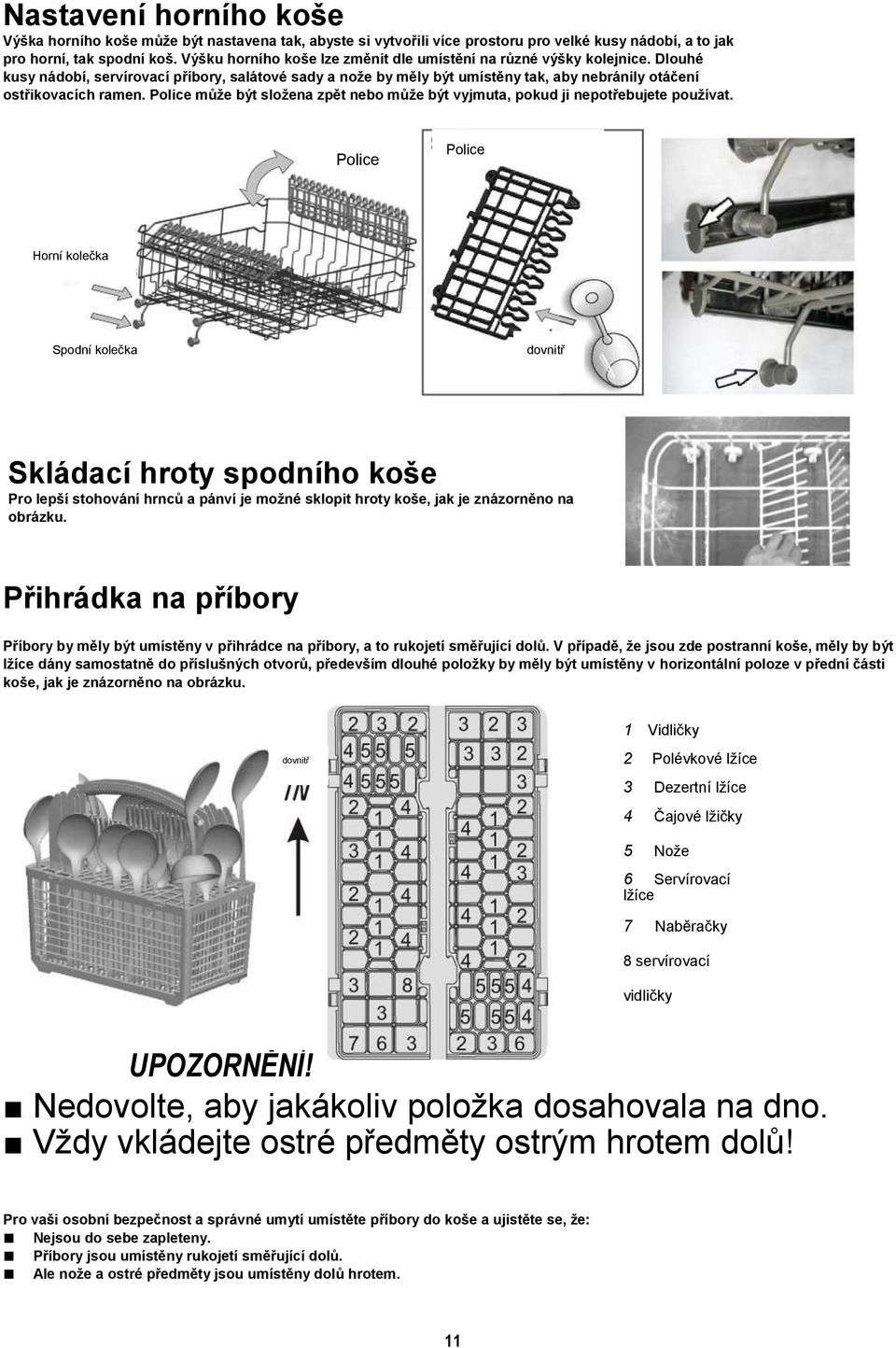

16 Nastavení horního koše Výška horního koše může být nastavena tak, abyste si vytvořili více prostoru pro velké kusy nádobí, a to jak pro horní, tak spodní koš. Výšku horního koše lze změnit dle umístění na různé výšky kolejnice. Dlouhé kusy nádobí, servírovací příbory, salátové sady a nože by měly být umístěny tak, aby nebránily otáčení ostřikovacích ramen. Police může být složena zpět nebo může být vyjmuta, pokud ji nepotřebujete používat. Police Police Horní kolečka Spodní kolečka dovnitř Skládací hroty spodního koše Pro lepší stohování hrnců a pánví je možné sklopit hroty koše, jak je znázorněno na obrázku. Přihrádka na příbory Příbory by měly být umístěny v přihrádce na příbory, a to rukojetí směřující dolů. V případě, že jsou zde postranní koše, měly by být lžíce dány samostatně do příslušných otvorů, především dlouhé položky by měly být umístěny v horizontální poloze v přední části koše, jak je znázorněno na obrázku. 1 Vidličky dovnitř 2 Polévkové lžíce 3 Dezertní lžíce 4 Čajové lžičky 5 Nože 6 Servírovací lžíce 7 Naběračky 8 servírovací vidličky UPOZORNĚNÍ! Nedovolte, aby jakákoliv položka dosahovala na dno. Vždy vkládejte ostré předměty ostrým hrotem dolů! Pro vaši osobní bezpečnost a správné umytí umístěte příbory do koše a ujistěte se, že: Nejsou do sebe zapleteny. Příbory jsou umístěny rukojetí směřující dolů. Ale nože a ostré předměty jsou umístěny dolů hrotem. 11

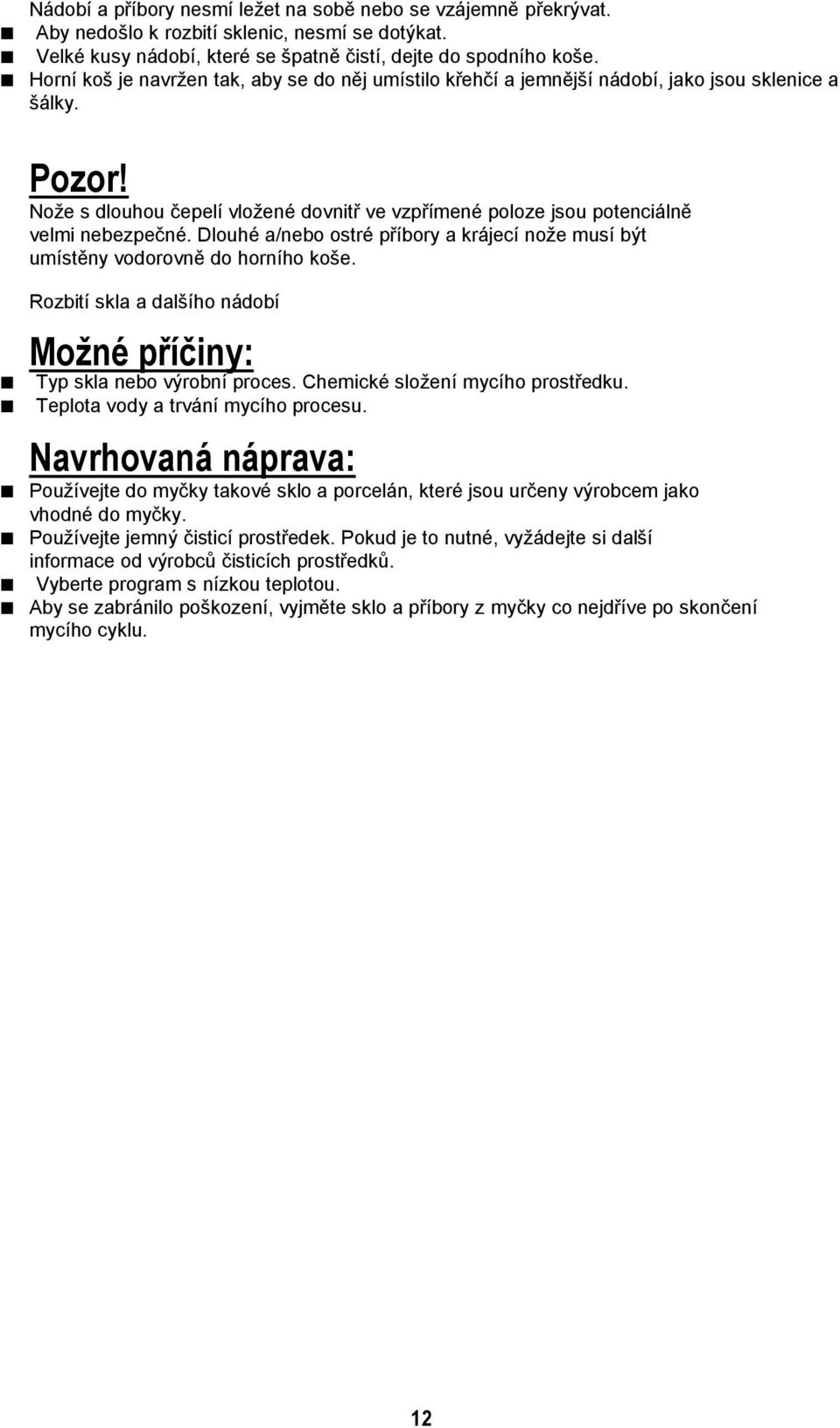

17 Nádobí a příbory nesmí ležet na sobě nebo se vzájemně překrývat. Aby nedošlo k rozbití sklenic, nesmí se dotýkat. Velké kusy nádobí, které se špatně čistí, dejte do spodního koše. Horní koš je navržen tak, aby se do něj umístilo křehčí a jemnější nádobí, jako jsou sklenice a šálky. Pozor! Nože s dlouhou čepelí vložené dovnitř ve vzpřímené poloze jsou potenciálně velmi nebezpečné. Dlouhé a/nebo ostré příbory a krájecí nože musí být umístěny vodorovně do horního koše. Rozbití skla a dalšího nádobí Možné příčiny: Typ skla nebo výrobní proces. Chemické složení mycího prostředku. Teplota vody a trvání mycího procesu. Navrhovaná náprava: Používejte do myčky takové sklo a porcelán, které jsou určeny výrobcem jako vhodné do myčky. Používejte jemný čisticí prostředek. Pokud je to nutné, vyžádejte si další informace od výrobců čisticích prostředků. Vyberte program s nízkou teplotou. Aby se zabránilo poškození, vyjměte sklo a příbory z myčky co nejdříve po skončení mycího cyklu. 12

18 6. Spuštění mycího programu TABULKA MYCÍCH CYKLŮ Program Informace o vybraném cyklu Popis cyklu Mycí prostředek Trvání Energie předmytí/hlavní (min) (Kwh) Voda (l) leštidlo 3v1 Pro běžně znečištěné nádobí, Použijte multifunkční mycí prostředek Předmytí(5^) Mytí (55 ) Oplach Oplach (65TH) Sušení 3in Intensive/ Intenzivní Normal / Normální Pro silně znečištěné nádobí a běžně zašpiněné hrnce, pánve apod. se zaschlým znečištěním. Pro běžně znečištěné nádobí, jako jsou hrnce, talíře, skleničky a mírně znečištěné pánve. Předmytí (50 C) Mytí (65 ) Oplach Oplach Oplach (55 C) Sušení Předmytí (50 C) Mytí (55 ) Oplach Oplach (65 C) Sušení 5/25 g /25 g Eco (*EN5 0242) 1 hour / 1 hodina Standardní program vhodný pro běžně znečištěné nádobí, je nejvíce efektivní z hlediska kombinace spotřeby vody a energie pro daný typ nádobí. Pro mírně zašpiněné nádobí, které nevyžaduje velkou účinnost sušení. Předmytí (50 ) Oplach (65 C) Sušení Mytí (60 C) Oplach Oplach (50 'C) Sušení 5/25 g g Glass /Sklo Pro mírně zašpiněné nádobí a sklo Předmytí (40tJ) Oplach Oplach (60T1) Sušení 20 g Rapid/ Rychlý Krátké mytí pro mírně znečištěné nádobí a rychlé mytí Mytí (40 "C) Oplach Oplach (40"C) 20 g POZNÁMKA: *EN : Tento program je testovacím cyklem. Informace o testování jsou v souladu s EN 50242, a to následovně: Kapacita: 12 sad Umístění horního koše: horní kolečka na kolejnicích Nastavení: 6 Spotřeba energie ve vypnutém stavu 0W Ponechání v zapnutém stavu 0.75W. 13

19 Zapnutí spotřebiče Spuštění cyklu mytí 1 Vytáhněte spodní a horní koš, nandejte nádobí a zasuňte je zpět. Je doporučeno prvně zaplnit spodní koš a pak horní /viz Vkládání nádobí do myčky/ 2 Nalijte mycí prostředek (viz kapitola Sůl, mycí a lešticí prostředky ). 3 Zasuňte zástrčku do zásuvky. Napájení je VAC /50 HZ, specifikace zásuvky 10 A 250 VAC. Ujistěte se, že je přívod vody otevřen na plný tlak. 4 Zavřete dvířka, stiskněte tlačítko ON/OFF, rozsvítí se světýlko ON/OFF. Stiskněte tlačítko Program pro výběr požadovaného cyklu, spotřebič začne pracovat po zhruba 3 vteřinách. Změna programu... PŘEDPOKLAD: Změnit mycí program můžete jen tehdy, pokud myčka myje pouze velmi krátkou dobu. V opačném případě je již rozpuštěn mycí prostředek a myčka naplněna vodou. Je-li tomu tak, musíte znovu doplnit čisticí prostředek (viz část Doplnění mycího prostředku). Existují dva způsoby změny programu: 1. Stiskněte tlačítko spuštění program po dobu více jak tří vteřin a pak stiskněte tlačítko požadovaného programu, spustí se za 10 vteřin (viz Spuštění mycího cyklu). 2. Stiskněte tlačítko požadovaného programu, (kromě tlačítka spuštěného prog.) po dobu delší jak 3 vteřiny, čímž změníte spuštěný program na program, který jste stiskli spustí se po 10 vteřinách. POZNÁMKA: Pokud otevřete dvířka při mytí, myčka se zastaví. Kontrolka programu přestane blikat a bzučák bude znít každou minutu, dokud nezavřete dvířka. Po zavření dvířek bude myčka pracovat opět po 10 vteřinách. Okno displeje zobrazuje stav myčky: a) Okno displeje zobrazuje "-:-- > pohotovostní režim; b) Okno displeje zobrazuje "H:MM" a nebliká > pauza; c) Okno displeje zobrazuje "H:MM" a bliká > spuštěno. POZNÁMKA: Pokud okno displeje zobrazí chybový kód a ozve se varovný signál (strana 21 "CHYBOVÉ KÓDY"), je přístroj mimo provoz, vypněte hlavní vypínač a zavolejte servis. Zapomněli jste vložit nádobí? Zapomenuté nádobí můžete přidat v jakémkoliv okamžiku před otevřením dávkovače mycího prostředku. 1 Pootevřete trochu dvířka, abyste zastavili mytí. 3 Vložte zapomenuté nádobí. 2 Jakmile přestanou ostřikovací ramena pracovat, můžete dvířka 4 Zavřete dvířka, mytí bude spuštěno po 10 vteřinách. otevřít úplně. UPOZORNĚNÍ! Je nebezpečné otevírat dvířka při mytí, jelikož by vás mohla opařit horká voda. Na konci mycího cyklu Jakmile je ukončen mycí cyklus, ozve se bzučák myčky po dobu 8 sekund, pak se zastaví. Vypněte spotřebič pomocí tlačítka ON/OFF, uzavřete přívod vody a otevřete dvířka myčky. Počkejte několik minut, než vyndáte nádobí z myčky, abyste zabránili manipulaci s nádobím, které je ještě velmi horké a náchylné k rozbití. Lépe tak i uschne. 14

20 Vypnutí myčky 1.Vypněte myčku pomocí tlačítka ON/OFF. 2.Vypněte přívod vody! Opatrně otevřete dvířka. Horké nádobí je náchylnější k rozbití. Nádobí by proto mělo být ponecháno v myčce, než vystydne, a to asi po dobu 15 minut. Otevřete dvířka myčky, nechte je pootevřené a počkejte několik minut do vyndání nádobí. Takto nádobí vychladne a lépe se usuší. Vyndávání nádobí Je normální, že je myčka uvnitř mokrá. Vyprázdněte nejprve spodní koš a pak horní. Tak zabráníte kapání vody z horního koše do spodního. 7. Údržba a čištění 8. Filtrační systém 9. Filtr zabraňuje větším zbytkům jídla nebo jiným předmětům, aby se dostaly do čerpadla. Zbytky mohou blokovat filtr, v tomto případě musí být odstraněny. Filtrační systém se skládá z hrubého filtru, rovného (hlavního filtru) a mikrofiltru (jemného filtru). Hlavní filtr 1 Částečky potravin a nečistot zachycené v tomto filtru se rozmělní pomocí speciální trysky na dolním sprchovacím ramenu a spláchnou do odpadu. Hrubý filtr 2 Větší předměty, jako jsou kousky kostí nebo skla, které by mohly ucpat odtok, se zachytí v hrubém filtru. Pro odebrání objektu zachyceného v tomto filtru jemně zmáčkněte kohoutky na vrchní straně filtru a vyndejte ho ven. Jemný filtr 3 Tento filtr zachycuje nečistoty a zbytky potravin v prostoru jímky a zamezuje tak opětovnému usazení na nádobí v průběhu cyklu - Zkontrolujte filtry po každém použití myčky nádobí. - Po odšroubování hrubého filtru můžete odstranit filtrační systém. Odstraňte všechny zbytky jídla a vyčistěte filtry pod tekoucí vodou. krok 1: otočte filtr ve směru proti hodinovým ručičkám, poté jej zvedněte krok 2: zvedněte hlavní filtr krok 3: zvedněte jemný filtr Poznámka: Při dodržení tohoto postupu od kroku 1 po krok 3 bude filtrační systém odstraněn. Opačným postupem filtrační systém nainstalujete. 15

21 Filtrační jednotka Pro dosažení co nejlepšího výkonu a výsledků je třeba filtrační jednotku čistit. Filtr účinně odstraňuje částečky jídla z mycí vody a umožňuje tak její recirkulaci během cyklu. Pro nejlepší výkon a výsledky se filtr musí čistit pravidelně. Proto je vhodné odstraňovat větší částečky jídla zachycené ve filtru po každém cyklu mytí tím, že opláchnete půlkruhový filtr a nádobku pod tekoucí vodou. Filtrační jednotku vyjmete vytažením držáku nádoby směrem nahoru. Celou filtrační jednotku čistěte jednou týdně. Použijte čisticí kartáč pro čištění hrubého a jemného filtru. Poté znovu smontujte části filtru podle obrázků nalevo a vsuňte filtrační jednotku zpět do myčky, správně usaďte a zatlačte dolů. Myčka se nikdy nesmí používat bez filtrů. Nesprávné usazení filtrů může snížit výkonnost spotřebiče a poškodit nádobí i příslušenství. POZOR! Nesprávné usazení filtrů může snížit výkonnost spotřebiče a poškodit nádobí i příslušenství. Čištění sprchovacích ramen Sprchovací ramena je nutné pravidelně čistit, protože chemikálie z tvrdé vody ucpávají jejich trysky a ložiska. ODŠROUBOVAT VYTÁHNOUT horní Odstraňte horní sprchovací rameno Odstraňte horní sprchovací rameno odšroubováním matice po směru hodinových ručiček a rameno vyjměte. Odstraňte spodní sprchovací rameno Spodní sprchovací rameno odstraníte jeho vyjmutím směrem nahoru. spodní spodní Omyjte ramena Ramena omyjte teplou mýdlovou vodou a jemným kartáčem vyčistěte trysky. Po důkladném opláchnutí je dejte zpět. Péče o myčku Ovládací panel lze čistit lehce navlhčeným hadříkem. Po očištění důkladně osušte. Na čištění myčky zvenčí použijte dobrý leštící vosk na spotřebiče. Nikdy nepoužívejte ostré předměty, drátěnky nebo agresivní čisticí prostředky na jakoukoliv část myčky. Ochrana před zamrznutím Přijměte ochranná opatření na myčku nádobí v zimním období. Po každém mycím cyklu postupujte následovně: 1. Odpojte přívod elektřiny od myčky. 2. Vypněte přívod vody a odpojte trubku přívodu vody od vodovodního ventilu. 3. Vypusťte vodu z přívodního potrubí a vodovodního ventilu. (Použijte nádobu k zachycení vody.) 4. Znovu připojte přívodní potrubí k vodovodnímu ventilu. 5. Vytáhněte filtr ze dna myčky a houbou vysušte vodu z jímky. 16

22 Čistění dveří Na čištění okraje dveří používejte pouze měkký hadřík navlhčený teplou vodou. Abyste zabránili proniknutí vody do zámků dveří a elektrických komponentů, nepoužívejte žádný typ postřiku. POZOR! Nepoužívejte drsné prostředky nebo některé papírové utěrky, protože by mohlo dojít k poškrábání nebo tvorbě stop na povrchu z nerezové oceli. Jak udržet myčku v dobrém stavu Po každém mytí Po každém mytí vypněte přívod vody ke spotřebiči a nechte dveře pootevřené, aby uvnitř nezůstala vlhkost a pachy. Vytažení zástrčky Před čištěním nebo údržbou vždy vytáhněte zástrčku ze zásuvky. Neriskujte. Žádná rozpouštědla ani drsné čisticí prostředky Při čištění vnějších a gumových částí myčky nepoužívejte rozpouštědla ani drsné čisticí prostředky. Místo nich používejte pouze hadřík a teplou mýdlovou vodou. Při odstraňování šmouh a nečistot z vnitřních povrchů používejte hadřík navlhčený vodou a trochou octu nebo speciálním čisticím prostředkem pro myčky. Installation instruction 8. Pokyny k instalaci Požadavky na elektrické připojení Když se delší dobu nepoužívá Před odjezdem na dovolenou doporučujeme nechat myčku proběhnout jeden mycí cyklus bez nádobí a pak vytáhnout zástrčku ze zásuvky, vypnout přívod vody a nechat dveře spotřebiče pootevřené. Tak vám déle vydrží těsnění a nevytvoří se pachy uvnitř spotřebiče. Přesun spotřebiče Pokud je třeba spotřebič přesunout, pokuste se ho udržet ve svislé poloze. Pokud je to nezbytně nutné, může být umístěn na zadní straně. Těsnění Jeden z faktorů, který způsobuje tvoření pachů v myčce, jsou zbytky jídla zachycené v těsnění. Tomu zabrání pravidelné čištění vlhkou houbou. POZOR! Pro osobní bezpečnost: Nepoužívejte pro toto zařízení prodlužovací kabely ani adaptéry. Za žádných okolností nesmí být ze silového kabelu odstraněn zemnící kolík. Elektrické požadavky Podívejte se na typový štítek pro informace o jmenovitém napětí a připojte myčku k příslušnému zdroji napájení. Použijte požadovanou pojistky 10 A, doporučenou časovou pojistku nebo jistič a zajistěte samostatný okruh jen pro tento spotřebič. Elektrické připojení Před prvním použitím se přesvědčte, že je systém správně uzemněn. Ujistěte se, že napětí a kmitočet odpovídá údajům na typovém štítku. Zástrčka může být zastrčena pouze do řádně uzemněné zásuvky. Pokud zásuvka, do které má být spotřebič připojen, neodpovídá zástrčce, je lepší ji vyměnit, než použít adaptér, který může způsobit přehřátí a požár. 17

23 Připojení vody Přípojka studené vody Připojte hadici přívodu studené vody k závitové spojce a ujistěte se, že je připevněna pevně na svém místě. Pokud jsou vodovodní trubky nové nebo se delší dobu nepoužívaly, nechte vodu odtéct, abyste se ujistili, že je čistá. Toto opatření je nutné, aby se zabránilo riziku zanesení přívodu vody a poškození spotřebiče. POZOR! Zavřete po použití přívod vody.. Připojení vypouštěcí hadice Vložte vypouštěcí hadici do odpadního potrubí s minimálním průměrem 4 cm, nebo ji nechat běžet do dřezu a ujistěte se, že není zohýbaná ani zmáčknuta. Použijte speciální plastový držák, který se součástí balení. Vrchní konec hadice musí být ve výšce mezi 40 a 100 cm. Volný konec hadice nesmí být ponořen do vody, aby se zabránilo zpětnému toku. VYPOUŠTĚCÍ HADICI ZAVĚŠTE ZPŮSOBEM A, B NEBO C. Přidělejte hák pro výpouštěcí hadici ke skříňce Hák pro vyp. hadici Přední strana Skříňka Vypouštěcí hadice 18

24 Umístění spotřebiče Spotřebič umístěte na požadované místo. Zadní strana by se měla opírat o stěnu za ní a boční strany o přilehlé skříňky nebo stěny. Myčka je vybavena přívodní a vypouštěcí hadicí, které lze umístit na pravé nebo levé straně pro usnadnění správné instalace. Vyrovnání spotřebiče Jakmile je spotřebič umístěn k vyrovnání, výšku myčky nádobí lze nastavit pomocí nastavení úrovně nohou. V každém případě nesmí být spotřebič nakloněn o více než 2. Odtok vody Připojte vypouštěcí hadici. Vypouštěcí hadice musí být správně nasazena, aby nedocházelo k úniku vody. Ujistěte se, že vypouštěcí hadice není pokroucená nebo pomačkaná. Prodlužovací hadice Pokud potřebujete prodloužení hadice, ujistěte se, že používáte podobnou hadici. Nesmí být delší než 4 metry, jinak se čistící účinek myčky nádobí může snížit. Připojení sifonu Připojení na odpad musí být ve výšce mezi minimálně 40 cm a maximálně 100 cm od dna myčky. Vypouštěcí hadice by se měla uchytit pomocí hadicové spony. Volný konec hadice nesmí být ponořen do vody. Zapnutí myčky Zkontrolujte následující věci před spuštěním myčky nádobí. 1. Myčka nádobí je vyvážená a řádně upevněná 2. Přívodní ventil je otevřený 3. Těsnění spojů přívodů 4. Kabely jsou řádně připojeny 5. Napájení je zapnuto 6. Přívodní a vypouštěcí hadice nejsou zamotané 7. Veškeré obalové materiály jsou vyjmuty z myčky Upozornění: Po instalaci se ujistěte, že tuto příručku nevyhodíte. Obsah této příručky je pro uživatele velmi užitečný. 9. Rady při řešení problémů 10. Než se obrátíte na servis 11. Projděte si tabulky na následujících stránkách a můžete předejít zavolání servisu. 19

25 12. Problém Možná příčina Co dělat Technické problémy Myčka se nespustí Voda z myčky neodtéká Pěna v myčce Skvrny uvnitř myčky Spálená pojistka nebo aktivovaný jistič Není zapnuté elektrické napájení Tlak vody je nízký Dveře myčky nejsou správně zavřené. Zkroucená vypouštěcí hadice Ucpaný filtr Ucpaný kuchyňský dřez Nesprávný čisticí prostředek Rozlitý lešticí prostředek Použitý čisticí prostředek s barvivem Vyměňte pojistku nebo resetujte jistič. Odstraňte všechny ostatní spotřebiče připojené na stejný okruh s myčkou. Ujistěte se, že je myčka zapnutá a dvířka bezpečně zavřená. Ujistěte se, že je napájecí kabel správně zapojen do zásuvky. Zkontrolujte, zda je přívod vody správně připojený a voda je zapnutá. Zavřete správně dveře a zajistěte je. Zkontrolujte vypouštěcí hadici. Zkontrolujte hrubý filtr (viz Čištění filtru ). Zkontrolujte kuchyňský dřez a ujistěte se, že vypouštění dobře funguje. Pokud kuchyňský dřez neodtéká, budete potřebovat spíše instalatéra než servisního střediska pro myčky nádobí. Používejte pouze speciální čisticí prostředek do myček, aby se pěna netvořila. Pokud se to stane, otevřete myčku a nechte pěnu odpařit. Přidejte do myčky zhruba 4 litry studené vody. Zavřete a zajistěte myčku západkou, pak spusťte mycí cyklus, aby se voda odčerpala. V případě potřeby postup opakujte. Rozlitý lešticí prostředek vždy okamžitě utřete. Ujistěte se, že používáte čisticí prostředek bez barviva. Obecné problémy Bílý film na vnitřním povrchu Minerály z tvrdé vody K čištění vnitřku používejte vlhkou houbu s čisticím prostředkem pro myčky a gumové rukavice. Nikdy nepoužívejte jiný čistič než čisticí prostředek do myček, aby nedocházelo k pěnění. Na příborech jsou rezavé skvrny Postižené nádobí není odolné proti korozi. Program nebyl spuštěn po přidání soli do myčky Po přidání soli do myček nádobí spusťte vždy rychlý mycí nádobí. program, aniž by v myčce bylo nádobí a bez výběru funkce Do mycího cyklu se dostala Turbo (pokud je k dispozici). sůl Víko jemného filtru je volné Zkontrolujte víko. Ujistěte se, že je oprava v pořádku. Klepání vycházející z myčky Sprchovací rameno klepe na nádobí v koši Přerušte program a uspořádejte nádobí, které překáží sprchovacímu rameni. Rachocení vycházející z myčky Porcelánové nádobí se v myčce pohybuje Přerušte program a uspořádejte nádobí. Hluk Klepání vycházející z potrubí Může být způsobeno instalací na místě, nebo na průřezu potrubí. Nemá žádný vliv na funkci myčky. Pokud jste na pochybách, obraťte se na kvalifikovaného instalatéra. 20

26 Problém Možná příčina Co dělat Viz Vkládání nádobí do koše myčky. Nádobí není čisté Nesprávně uložené nádobí Program nebyl dostatečně výkonný. Zvolte silnější program. Viz Tabulka mycích cyklů. Nedostatek mycího prostředku. Nádobí blokuje cestu sprchovacích ramen. Použijte více čisticího prostředku, nebo použijte jiný prostředek. Uspořádejte nádobí tak, aby se ramena mohla volně otáčet. Neuspokojivé výsledky mytí Film na skle Černé nebo šedé skvrny na nádobí Filtrační jednotka na dně myčky není čistá nebo není správně nasazena. To může způsobit, že jsou trysky sprchovacích ramen blokovány. Kombinace měkké vody a příliš mnoho čisticího prostředku. Hliníkové nádobí se dotýká ostatního nádobí. Vyčistěte a/nebo nasaďte filtrační jednotku správně. Vyčistěte trysky sprchovacích ramen. Viz Čištění sprchovacích ramen. Použijte menší množství čisticího prostředku, pokud máte měkkou vodu, a zvolte nejkratší cyklus pro mytí, aby bylo nádobí čisté. K odstranění těchto skvrn použijte jemně drsný čistič. Čisticí prostředek zůstal v dávkovači Nádobí blokuje dávkovač Uložte nádobí správně. Nádobí neschne Nesprávné uložení Uložte nádobí jak je doporučeno v pokynech. Příliš málo leštícího prostředku Zvyšte množství leštícího prostředku nebo ho doplňte do dávkovače. Neuspokojivé výsledky sušícího procesu Nádobí jste vytáhli příliš brzy Zvolen nevhodný mycí program Použité nekvalitní příbory Nevytahujte nádobí z myčky ihned po mytí. Dveře pootevřete, aby mohla uniknout pára. Nádobí vytahujte, až je sotva teplé na dotek. Nejprve vyprázdněte spodní koš. To zabraňuje odkapávání vody na nádobí z horního koše. U krátkého programu je mycí teplota nižší. To také snižuje čistící výkon. Vyberte program s delší dobou mytí. Při mytí tohoto nádobí voda odtéká mnohem obtížněji. Příbory nebo nádobí tohoto typu nejsou vhodné pro mytí v myčce nádobí. CHYBOVÉ KÓDY V případě poruchy se zapne bzučák myčky na 30 sekund a zabliká jedno ze tří programových světel, aby vás varovalo: Kód Význam Možné příčiny E1 Delší doba přítoku vody Kohoutek není otevřený nebo je omezený přítok vody nebo příliš nízký tlak vody. E4 Přetečení Některé části myčky netěsní. POZOR! Pokud dojde k přetečení, vypněte hlavní přívod vody a zavolejte servisní službu. Pokud se na dně drží voda kvůli přeplnění nebo drobnému úniku, odstraňte ji před opětovným spuštěním myčky. 21

27 Technické informace Výška: Délka: Hloubka: Napětí: Tlak vody: Napájení: Kapacita: 850 mm 600 mm 580 mm Viz typový štítek 0,04 1,0 MPa Viz typový štítek 12 jídelních sad 22

28 Seznam technických údajů Seznam údajů myčky nádobí pro domácnost podle směrnice EU 1059/2010: Výrobce Typ/Popis Počet standardních jídelních sad FAG OR LFF1330W.LFF1330X 12 Energetická třída 1 A+ Roční spotřeba energie kwh Spotřeba energie u standardního mycího cyklu Spotřeba energie ve vypnutém stavu Spotřeba energie v zapnutém stavu Roční spotřeba vody 3 1,02 kwh 0 W 0,75 W 3360 litrů Energetická třída sušení 4 A Standardní mycí cyklus 5 ECO 501! Délka programu standardního mycího cyklu Hladinu hluku Montáž Lze vestavit Výška Šířka Hloubka (s přípojkami) 165 min 47 db (A) re 1 pw Volně stojící Ano 85 cm 60 cm 58 cm Spotřeba energie W Jmenovité napětí/frekvence Tlak vody V~ 50 Hz 0,4 10 bar = 0,04 1 MPa POZNÁMKA: 1. A (nejvyšší účinnost) po D (nejnižší účinnost) 2. Spotřeba energie 290 kwh za rok, na základě 280 standardních mycích cyklů při použití studené vody a spotřebě režimů s nízkým příkonem. Skutečná spotřeba energie závisí na způsobu použití spotřebiče. 3. Spotřeba vody 3360 litrů za rok, na základě 280 standardních mycích cyklů. Skutečná spotřeba vody závisí na způsobu použití spotřebiče. 4. A (nejvyšší účinnost) po G (nejnižší účinnost) 5. Tento program je vhodný k čištění běžně znečištěného nádobí a je to nejefektivnější program, pokud jde o spotřebu energie a vody pro daný typ nádobí. Spotřebič splňuje evropské normy a směrnice v dané aktuální verzi při doručení: - LVD 2006/95/EC - EMK 2004/108/EC - ERP 2009/125/EC Výše uvedené hodnoty byly měřeny v souladu s normami v rámci stanovených provozních podmínek. Výsledky se mohou výrazně lišit v závislosti na množství a znečištění nádobí, tvrdosti vody, množství mycího prostředku atd. Tato příručka vychází z norem a pravidel Evropské unie. 23

29 FAGOR EDESA INDUSTRIAL S.L. Barrio Garagarza, s/n Mondragon Gipuzkoa. Španělsko Český návod k použití LFF1330W.LFF1330X(9242C)FAGOR_
