Návod k obsluze GI53315X

Transkript

1 CZ Návod k obsluze GI53315X

2

3

4

5

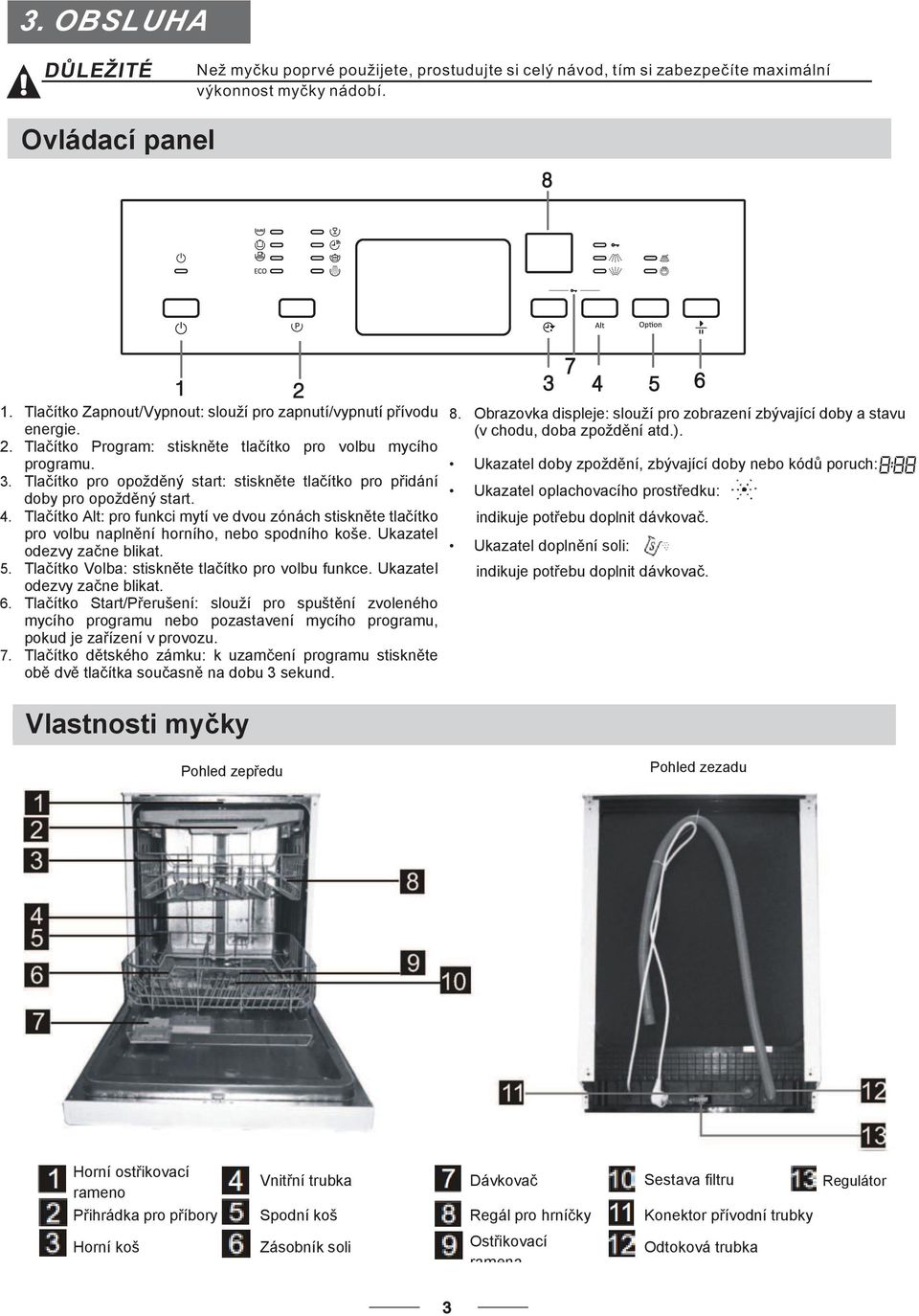

6 Ovládací panel Tlačítko Zapnout/Vypnout: slouží pro zapnutí/vypnutí přívodu energie. 2. Tlačítko Program: stiskněte tlačítko pro volbu mycího programu. 3. Tlačítko pro opožděný start: stiskněte tlačítko pro přidání doby pro opožděný start. 4. Tlačítko Alt: pro funkci mytí ve dvou zónách stiskněte tlačítko pro volbu naplnění horního, nebo spodního koše. Ukazatel odezvy začne blikat. 5. Tlačítko Volba: stiskněte tlačítko pro volbu funkce. Ukazatel odezvy začne blikat. 6. Tlačítko Start/Přerušení: slouží pro spuštění zvoleného mycího programu nebo pozastavení mycího programu, pokud je zařízení v provozu. 7. Tlačítko dětského zámku: k uzamčení programu stiskněte obě dvě tlačítka současně na dobu 3 sekund. Vlastnosti myčky 8. Obrazovka displeje: slouží pro zobrazení zbývající doby a stavu (v chodu, doba zpoždění atd.). Ukazatel doby zpoždění, zbývající doby nebo kódů poruch: Ukazatel oplachovacího prostředku: indikuje potřebu doplnit dávkovač. Ukazatel doplnění soli: indikuje potřebu doplnit dávkovač. Pohled zepředu Pohled zezadu Horní ostřikovací rameno Vnitřní trubka Dávkovač Sestava filtru Regulátor Přihrádka pro příbory Spodní koš Regál pro hrníčky Konektor přívodní trubky Horní koš Zásobník soli Ostřikovací ramena Odtoková trubka

7

8

9

10

11

12

13

14 Tabulka mycích cyklů Auto Intenzivní mytí Normální mytí ECO cyklus (* EN50242) Program Informace o volbě cyklu Popis cyklu Sklo 1 hodina Rychlé mytí Namočení Mytí s automatickým rozeznáním lehce, běžně či velmi zašpiněného porcelánového nádobí, se zaschlými zbytky jídla nebo bez nich Pro velmi zašpiněné porcelánové nádobí a běžně zašpiněné hrnce, pánve, mísy apod. se zaschlou špínou Pro běžně zašpiněné hrnce, talíře, sklenice apod. a lehce zašpiněné pánve Standardní program, vhodný pro mytí běžně zašpiněného stolního nádobí, neúčinnější program z hlediska kombinace spotřeby energie a vody pro daný typ nádobí Pro lehce zašpiněné porcelánové nádobí a sklo Pro lehce zašpiněné nádobí, které nepotřebuje dokonalé sušení Kratší mytí pro lehce zašpiněné nádobí a rychlé mytí Pro opláchnutí nádobí, které plánujete umýt později Předmytí (45 C) Autowash (45 55 C) Oplachování Oplachování (62 C) Sušení Předmytí (50 C) Mytí (65 C) Oplachování Oplachování Oplachování (55 C) Sušení Předmytí (45 C) Mytí (55 C) Oplachování Oplachování (65 C) Sušení předmytí / hl. mytí (min.) prostř 3/22 g ,77 1, 12 8, , edek 3/22 g 160 1, /22 g 175 1, 0 12 Předmytí Mytí (50 C) Oplachování (65 C) Sušení 3/22 g 170 0, 75 8,5 Předmytí Mytí (40 C) Oplachování Oplachování (60 C) Sušení Předmytí (50 C) Mytí (65 C) Oplachování (55 C) Sušení Mytí (40 C) Oplachování Oplachování (45 C) Spuštění mycího cyklu 1 Vytáhněte spodní a horní koš, naplňte je nádobím a opět je zavřete. Doporučujeme nejdříve naplnit spodní koš a poté horní koš (viz oddíl Plnění myčky ). 2 Nalijte mycí prostředek (viz oddíl Sůl, mycí prostředek a oplachovací prostředek ). 3 Vložte zástrčku do zásuvky. Zdroj energie: VAC / 50 HZ; specifikace zásuvky: 10 A 250 VAC. Ujistěte se, že je přívod vody nastavený na plný tlak. 4 Dvířka zavřete, pro spuštění zařízení stiskněte tlačítko Zapnout/Vypnout. 5 Stiskněte tlačítko daného programu. Mycí program se mění v následujícím sledu: Auto => Intenzivní => Normální => ECO => Sklo => 1 hodina => Rychlý => Namočit Po zvolení programu se rozsvítí ikona odezvy. Poté stiskněte tlačítko Start/Přerušení. Myčka se spustí. (l) 3/22 g 110 0, ,85 20 g 40 0, Předmytí 8 0,01 3,5 POZNÁMKA: * EN 50242: Tento program je zkušební cyklus. Informace pro test srovnatelnosti v souladu s EN dle následujícího: Kapacita: 10 sad Poloha horního koše: horní kolečka na kolejnicích Nastavení oplachovacího prostředku: 6 Pl: 0,49 w; Po: 0,45 w Zapnutí myčky Mycí prostředek předmytí / hl. mytí Doba cyklu (min.) Energie (kwh) Spotřeba vody (l) 3/22 g 9,0 Oplach ovací prostře dek

15

16

17

18

19 450 mm 439

20

21

22

23

24

25

26 Kódy poruch V případě výskytu některých poruch se na displeji zařízení zobrazí příslušné kódy jako upozornění: Kód Význam Možné příčiny E1 Delší doba přívodu Nejsou otevřeny kohoutky, je omezen přívod vody nebo je příliš nízký tlak vody. E4 Přetečení Některé těleso myčky netěsní. E8 Chyba v nasměrování distribučního ventilu Otevřený obvod nebo zlomení distribučního ventilu. V případě přetečení vypněte hlavní přívod vody a poté zavolejte servis. Je-li kvůli přetečení či nedokonalému těsnění v základové misce voda, je nutné před restartováním myčky veškerou vodu odstranit.

27 Technické údaje Výška: : Šířka : Hloubka : 815mm 448 mm 570mm Tlak vody: Napájecí napětí : Objem: MPa viz štítek 10 jídelních souprav 24

28

29

30 GORENJE GI53315X
