1 Pro pestrý život, s bílou barvou. ř CENÍK 2013 platný od

2 Obsah TREND ELEGANT DESIGN ZÁRUBNĚ

3 Hladké dveře 6 Hladké dveře Vetos 12 dextüra TREND Connect 16 ViVa AllStar 18 ViVa Dsign 20 Linea 22 dextüra ELEGANT Cottage 26 Charakter 28 dextüra DESIGN E-Lite 32 Prosklené dveře 34 Next 36 Modis 37 Random 38 Doplňky 40 Kování 42 Zárubně 44 Freeliner 56 Zárubně bezfalcové 58 Zárubně TWIN 60 Rámové zárubně 62 Funkční dveře 64 Zárubně pro funkční dveře 70 Protipožární dveře 75 Zárubně - technický nákres řezu 80 Skla 82

4 Ceník je platný od Ceník je platný ve spojení s našimi prodejními, dodacími a platebními podmínkami. Ceny v Kč/kus, bez DPH, změny vyhrazeny. Pro perfektní kvalitu Dextüra přebíráme 2 letou záruku v kombinaci s našimi obecnými prodejními a dodacími podmínkami. V rámi naší TOP-záruky (viz. zákaznické informace) přebíráme 10 letou záruku na stupeň lesku a odolnost proti poškrábání při normálním použití. Upozornění: Důležité! Jakmile budou vnitřní dveře použity jako vchodové dveře do bytu popř. uzavírací dveře namontovány bez klimatické odolnosti nemůže být uznána případná reklamace. Při montáži vchodových dveří do bytu popř. uzavíracích dveří je dále nutné dát pozor na: Ve standardním provedení DIN EN 1530 jsou požadavky na odchylky v rozměrech a deformační hodnoty. Dveřní křídlo s klima třídou 2 -toleranční třída 2 smí být deformovánoaž 4 mm. Toto ještě nepředstavuje reklamaci. Nižší deformace je dosažitelná montáží přezkoušených dveří s klima třídou 3 dle EN 79. U vysokých klima zatížení jsou doporučovány důrazně dveře s klima třídou 3. V závislosti na zatížení doporučujeme osazení silnějšími panty nebo zvolte jiná opatření, jako např. 3 panty nebo dodatené mechanické upevnění. Ceny zárubní se vztahují na standardní šířky 60/70/80/90 cm. 5

5 U zárubní (model 10, 11-14, 15 a 16 jsou specifické rozměry výšek = vnější rozměr obložení. U okeních zárubní (model 44) jsou uvedeny výšky -a rozměry šířek. Typy zárubní 60 mm RR, RE, TWIN stejně tak 55, 70 a 80 mm "Ostrá de Luxe " jsou možné za příplatek až do výšky 268,5 cm. Minimální šířka stěny falcových zárubní: 75 mm Minimální šířka stěny u bezfalcových zárubní: 75 mm Rozsah nastavení šířky stěny: jmenovitý rozměr -5/+15 mm Barevné rozdíly popř. odchylka od stupně lesku mezi dveřním Křídlem / zasklívacím rámem / lištou / zárubní jsou podmíněné výrobou a nepředstavují žádný důvod k reklamaci. Všechny míry, pokud není uvedeno jinak, jsou v cm. Pokud jde o dodací lhůty a podmínky dodání, odkážeme Vás na místního prodejce, ten Vám poskytne aktuální informace. Prosím dejte pozor na to, že tištěné nákresy pohledů dveří jsou reprodukovány pouze pro příklad. Pro přesné popisy a certifikáty odkazujeme na aktuální technické informace. Technické změny a tiskové chyby, vyhrazeny. 4

6 Dveře hladké Voština - dutinková DTD Standardní specifikace Povrch Výplň Falc Bezfalcové provedení Zámek Panty Barva Balení Potažené odolným EPC Superlakem (na bázi akrylátu) elektronicky tvrzeným, šetrný k životnímu prostředí Voština - cca 39 mm silná, se zesílením v oblasti zámku Dutinková dřevotříska - cca 39 mm silná, se zesílením v oblasti zámku DIN Falc 13 x 25,5 mm, fólie ze 3 stran Fólie ze 3 stran BB, čelo zámku nikl stříbrný, třída 1 (plastová střelka a západka) Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Čistě bílá = podobná RAL 9010, barva extra bílá možná za příplatek! Kompozitní obal Nová bílá Voština Cena Cena Výška Šířka Ostrá hrana Výška Šířka Bezfalcové /70/ /70/ Voština Cena Cena Výška Šířka Ostrá hrana Výška Šířka Bezfalcové 209,5 60/70/ ,5 60/70/ , , Dutinková dřevotříska Cena Cena Cena Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové /70/ /70/ Dutinková dřevotříska Cena Cena Cena Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové 209,5 60/70/ ,5 60/70/ , ,

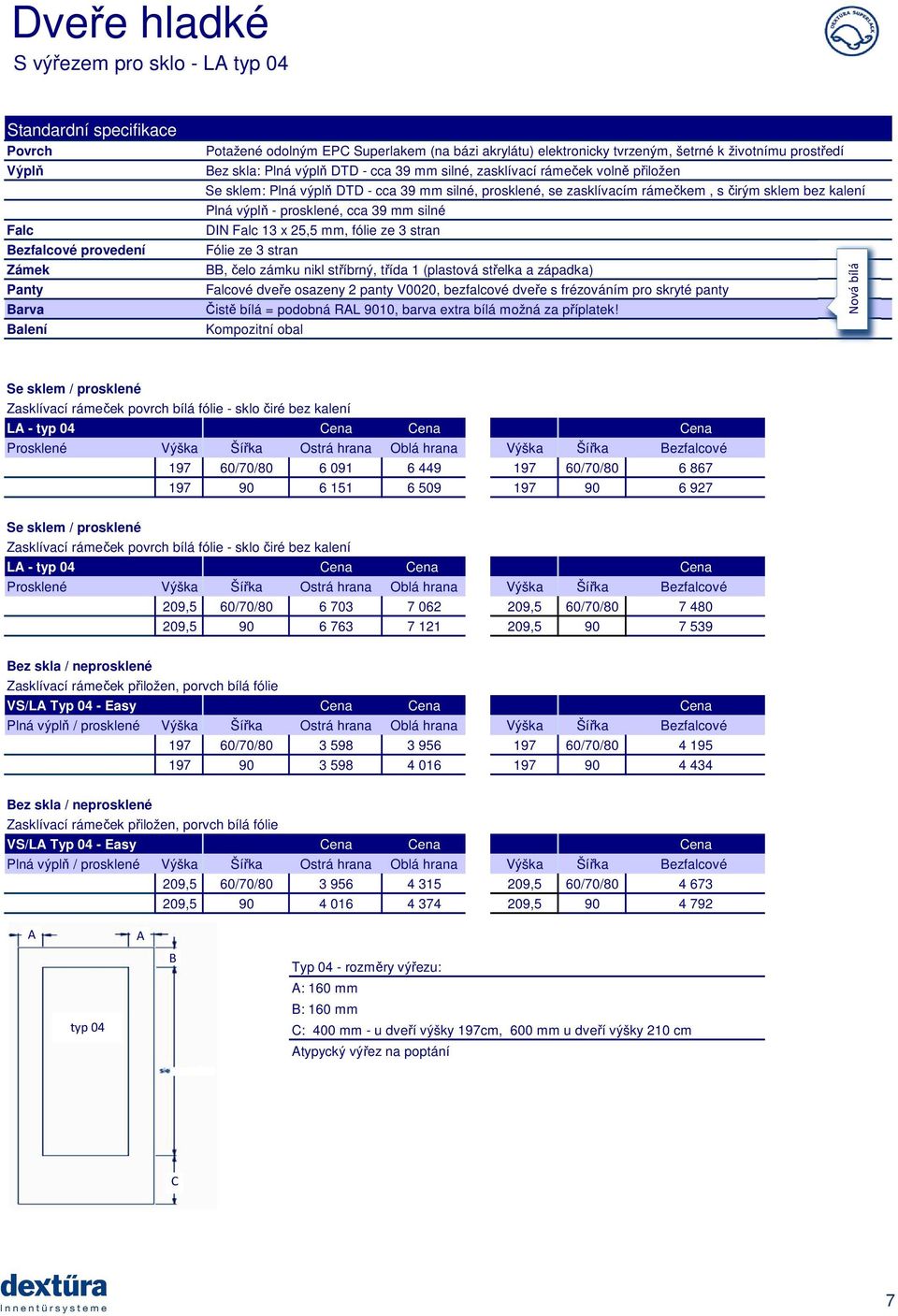

7 Dveře hladké S výřezem pro sklo - LA typ 04 Standardní specifikace Povrch Výplň Falc Bezfalcové provedení Zámek Panty Barva Balení Potažené odolným EPC Superlakem (na bázi akrylátu) elektronicky tvrzeným, šetrné k životnímu prostředí Bez skla: Plná výplň DTD - cca 39 mm silné, zasklívací rámeček volně přiložen Se sklem: Plná výplň DTD - cca 39 mm silné, prosklené, se zasklívacím rámečkem, s čirým sklem bez kalení Plná výplň - prosklené, cca 39 mm silné DIN Falc 13 x 25,5 mm, fólie ze 3 stran Fólie ze 3 stran BB, čelo zámku nikl stříbrný, třída 1 (plastová střelka a západka) Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Čistě bílá = podobná RAL 9010, barva extra bílá možná za příplatek! Kompozitní obal Nová bílá Se sklem / prosklené Zasklívací rámeček povrch bílá fólie - sklo čiré bez kalení LA - typ 04 Cena Cena Cena Prosklené Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové /70/ /70/ Se sklem / prosklené Zasklívací rámeček povrch bílá fólie - sklo čiré bez kalení LA - typ 04 Cena Cena Cena Prosklené Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové 209,5 60/70/ ,5 60/70/ , , Bez skla / neprosklené Zasklívací rámeček přiložen, porvch bílá fólie VS/LA Typ 04 - Easy Cena Cena Cena Plná výplň / prosklené Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové /70/ /70/ Bez skla / neprosklené Zasklívací rámeček přiložen, porvch bílá fólie VS/LA Typ 04 - Easy Cena Cena Cena Plná výplň / prosklené Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové 209,5 60/70/ ,5 60/70/ , , A typ 04 A B Typ 04 - rozměry výřezu: A: 160 mm B: 160 mm C: 400 mm - u dveří výšky 197cm, 600 mm u dveří výšky 210 cm Atypycký výřez na poptání C 7

8 Dveře hladké Plná deska DTD - VS1 / VS3S Standardní specifikace Povrch Potažené odolným EPC Superlakem (na bázi akrylátu) elektronicky tvrzeným, šetrné k životnímu prostředí Výplň Cca 39 mm silné, plná výplň, VS3S doplněno multiplexem Falc DIN Falc 13 x 25,5 mm, fólie ze 3 stran Bezfalcové provedení Fólie ze 3 stran Zámek PZ, čelo zámku nikl stříbrný, třída 3 (kovová střelka a západka) Panty Falcové dveře osazeny 2 panty V0026, bezfalcové dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010, barva extra bílá možná za příplatek! Balení Kompozitní obal Nová bílá VS1 Cena Cena Cena Plná výplň - 1 vrstvá Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové /70/ /70/ VS1 Cena Cena Cena Plná výplň - 1 vrstvá Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové 209,5 60/70/ ,5 60/70/ , , VS3S Cena Cena Cena Plná výplň - 3 vrstvá Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové /70/ /70/ VS3S Cena Cena Cena Plná výplň - 3 vrstvá Výška Šířka Ostrá hrana Oblá hrana Výška Šířka Bezfalcové 209,5 60/70/ ,5 60/70/ , , VS3S 8

9 Dveře hladké - doplňky Zámky (příplatek ze základu BB zámku, nikl stříbrný, namontovaný) Cena BB zámek čelo zámku z oceli, západka a šroub z kovu, zádlab 55 mm, třída BB-zámek čelo zámku nikl-stříbro, tichá střelka, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 312 BB-zámek čelo zámku z oceli, tichá střelka, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 502 WC-zámekčelo zámku z oceli, rozteč 55 mm, třída 1 (s plast. střelkou a západkou) 136 WC zámek čelo zámku z oceli, zádlab 55 mm, třída 3 (s kovovou střelkou a západkou) 651 WC-zámek čelo zámku z oceli, tichá střelka, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 434 PZ-zámek čelo zámku nikl-stříbro, zádlab 55 mm, třída 3 (s kovovou střelkou a západkou) 190 PZ-zámek čelo zámku z nikl-stříbro zádlab 65 mm, třída 3 (s kovovou střelkou a západkou) 366 PZ zámek čelo zámku z oceli, zádlab 55 mm, třída 3 (s kovovou střelkou a západkou) 651 PZ zámek čelo zámku z oceli, zádlab 65 mm, třída 3 (s kovovou střelkou a západkou) 787 PZ-zámek čelo zámku nikl-stříbro, tichá střelka, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 448 Vynechání BB-zámku, bez vrtání bez příplatku Vynechání vrtání zámku a BB-zámku bez příplatku Vynechání vrtání klíčové dírky, jen otvor pro kliku 136 Jiné vrtání pantů Odlišná výška kliky v WA - dveře vnější mm od spodní hrany dveří Odlišná výška kliky v RSP/VS dveře vnější mm od spodní hrany dveří na poptání na poptání bez příplatku Magnetický zámek pro bezfalc. dveře (přípl. ze základu BB zámku, nikl-stříbro, namontovaný) BB zámek čelní deska z oceli, zádlab 55 mm WC zámek čelní deska z oceli, zádlab 55 mm PZ zámek čelní deska z oceli, zádlab 55 mm Připočíst příplatek za potřebný magnetický protiplech! Viz. doplňky k bezfalcovým zárubním Panty (příplatek ze základu 2x V0020) pro falcové dveře 3 panty V 0020 nikl namontované vrtání pro panty V 0026 WF vrtání pro panty V 0026 WF panty V 0026 WF nikl namontované panty V 0026 WF nikl namontované frézování pro panty bez nosného čepu frézování pro panty bez nosného čepu 380 Vynechání pantů V 0020 Vynechání vrtání pro panty a pantů V 0020 bez příplatku bez příplatku Panty pro VS1/VS3S falcové dveře (příplatek ze základu V0026 WF) 2 panty V 0037 WF nikl namontované panty V 0037 WF nikl namontované 808 Frézování pantů pro bezfalcové dveře Objednávka prvku: U bezfalcových elementů jsou panty připočítány a dodány. Skryté 3 - D panty, u objednávky prvku v základní ceně Objednávka jen dveřního křídla bez zárubně dextüra: Frézování pro skrytý systém pantů nebo Tectus frézování překrytí pantů, jako např. V 7888 WF, V 0087 WF nebo jiné v základní ceně 9

10 Dveře hladké - doplňky Zasklívací lišty Fóliovaná zasklívací lišta, pro sadu VS/LA typ 04, v provedení "čistě bílá" 475 Fóliovaná zasklívací lišta, tyčové zboží, Plus nebo Standard, 2150 mm dlouhá 190 Skla Cenu najdete na poslední straně ceníku Pevné křídlo Pro 2-křídlé dveře, falcové dveře s protiplechem, hrana západky nahoře a dole, Pro výšku dveří 197 cm a 209,5 cm (falcové a bezfalcové) *Falcové: šířka dveří 60 / 61 / 70 / 71 / 80 / 81 / 90/ 91 cm, cena dveří Bezfalcové provedení: 2-křídlá falcová konstrukce / protifalc na středu, 2x cena dveří Posuvné dveře Bezfalcové provedení ze 3 stran folie, příplatek ze základu falc. dveří 0 Vodící trn 0 Hliníková mušle FSB 4211 (F1), namontovaná 271 Ocelová mušle FSB 4251, přiložená Ocelová mušle FSB 4252, přiložená Mušle, jen frézování 0 Madlo z nerezové oceli 450 mm, bez otvorů ve dveřích; (2 kusy = 1 pár), za pár BB-závora zámku s pružinou a proti boxem K-353 S, včetně mušle GSB 4211, s BB perforací, montované Pružina, montovaná BB-závora zámku s pružinou a proti boxem K-353 G vestavěný (2-kř.), včetně mušle FSB 4211, zámek s otvory BB křídlá konstrukce falc-protifalc na středu, 2x cena dveří Nová bílá Povrchy Barva EPC Extra bílá (NSC S 0300-N) u hladkých dveří 271 Barva EPC Extra bílá (NSC S 0300-N) u hladkých dveří s prosklením a lištami 407 Další barvy na poptání Horní panely nad dveřmi - světlík mm vysoký,60 /70 / 80 / 90 cm široký, 39 mm silný 4-stranný rotující falc, falc fóliovaný stranný falc, dole protifalc, 4-stranně fóliovaný stranný bezfalc, dole protifalc, 4-stranně fóliovaný Těsnění v protifalci vrchní záklopky 543 * Jedná se o dveře dvoukřídlé symetrické 125/145/165/185 cm Fóliovaná zasklívací lišta STANDARD, pro sadu VS/LA typ 04, čistě bílá Fóliovaná zasklívací lišta PLUS 10

11 Dveře hladké - doplňky Zvláštní velikost do 20 kusů > 20 kusů Zvláštní výška min. 98,5-169,4 cm 100% z 197 cm základu na poptání Zvláštní výška mezi 169,5-184,4 cm 30% z 197 cm základu na poptání Zvláštní výška mezi 184,5-209,4 cm 20% z 197 cm základu na poptání Zvláštní výška mezi 210,5-222 cm 30% z 209,5 cm základu na poptání Zvláštní výška 222,1-248,5 cm 50% z 209,5 cm základu na poptání Zvláštní výška 245,6-268,5 cm 70 % z 209,5 cm základu na poptání Zvláštní šířka min ,9 cm 40% z 80 cm základu na poptání Zvláštní šířka mezi 57,1-94,4 cm 20% z 80 cm základu na poptání Zvláštní šířka mezi 94,6-96,4 cm 30% z 90 cm základu na poptání Zvláštní šířka > 96,4 cm až do max. výška dveří od 250 cm je možná! Zvláštní šířka mezi 96,5-107 cm 60% z 90 cm základu na poptání Zvláštní šířka mezi 107,1-119,5 cm 200% z 90 cm základu na poptání Základ = dveře hotové k zavěšení Za více variant je vyšší doplatek. Ostatní Větrací mřížka, bílý plast, namontovaná 380 Frézování pro větrací mřížku (bez mřížky), 440 x 80 mm 204 Drážka pro spodní těsnění (vč. dvojité zástrčky nahoře a dole) 896 Spodní těsnění, nainstalované (vč. dvojité zástrčky nahoře a dole) Dvojitá zástrčka nahoře a dole u WA, RS a VS1, VS3S 475 Dvojitá zástčka po stranách u WA, RS und VS Servis a opravné doplňky Lahvička opravného laku 136 Dextüra čistící podložka

12 Hladké dveře VETOS S výřezem pro sklo Standardní specifikace Povrch Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň Cca. 39 mm sílné; středová výplň v závisloti na modelu Lišty Z MDF potažený vysoce odolnou fólií, lišty probíhají rovně a přiléhavě Falc DIN Falc 13 x 25,5 mm, ze 3 stran folie, ostrá hrana Bezfalcové provedení Folie ze 3 stran Zámek BB zámek, čelo zámku nikl stříbrný, zádlab 55 mm, třída 1 (plastová střelka a západka) Panty Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní zasklení, naleznete na poslední straně. Ostatní doplňky najdete na straně 40,41 Nová bílá VV45 VV46 VV47 Prosklené dveře s čirým kaleným sklem Cenová skupina Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu Volitelné Zasklívací rámy v Repro šedé Příplatek na každý výše uvedený model 707 Zasklívací rám v repro šedé 12

13 DEXTURAInnentürsysteme GmbH je rodinná společnost, která se více než tři desetiletí zabývá výrobou interiérových dveří. Stala se předním evropským výrobcem a dodavatelem interiérových dveří, zárubní a posuvných dveří. Společnost se sídlem v Bocholtu, Německo - Vestfálsko, je aktivní po celé Evropě a zaměstnává přibližně 300 zaměstnanců.vyvíjí a vyrábí různé výrobky ve výrobních závodech v Německu. S rozsáhlým know-how a moderním technickým vybavením je zajistěna velmi vysoká kvalita produktů a služeb. DEXTURA se orientujena kvalitu, na specifické potřeby zákazníků, stejně jako na aktuální trendy v bydlení a interiérový design. Dříve dveře sloužili pouze jako dělící prvek mezi pokoji. Dnes se vnitřní dveře staly designovým objektem, který určuje a dotváří celkový styl interiéru. Dveře Dextura jsou vyrobeny vrůzných módních stylech s elegantním nadčasovým designem. Hladké dveře DEXTURA Super hladké dveře se mohou přizpůsobit jakémukoli stylu.jednoduchá elegance, vynikající vlastnosti nátěru proti poškrábání a nárazům a vysoké odolnosti proti UV záření díky jedinečné technologii EPC Superlack. Jednoduše hladké dveře stále vypadají jako nové. 13

14 Aktuální Trend? Tak, jak chtete vy! 15

15 14 TREND

16 Connect Standardní specifikace Povrch Výplň Lišty Design linií Falc Bezfalcové provedení Zámek Panty Barva Balení Ostatní zasklení naleznete na poslední straně. Ostatní doplňky najdete na straně 40,41 Z výroby potažené odolným a světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Cca. 39 mm Cca. 39 mm sílné; středová výplň v závisloti na modelu Z MDF potažený vysoce odolnou fólií, lišty probíhají rovně a přiléhavě, rámečky v závislosti na modelu v rozdílných šířkách Frézování linek na falcové a dorazové straně DIN Falc 13 x 25,5 mm, folie ze 3 stran,ostrá hrana Folie ze 3 stran BB zámek, čelo zámku nikl stříbrný, zádlab 55 mm, třída 1 (platová střelka a západka) Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Čistě bílá = podobná RAL 9010 Kompozitní obal Nová bílá Dveře s velkým rámem, zasklené tabulemi s čirým ESG sklem nebo lakovanými deskami EPC superlakem Cenová skupina A Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu Dveře se vsazenou výplní (jsou složené z rámu a průběžnou tabulí čirého skla nebo desky lakované EPC lakem) Cenová skupina B Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm v CN04 - CN 09 možnost speciální šířky mezi 36-53,9 Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu 16

17 Connect Dveře s frézovánými linkami Cenová skupina C Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Zvláštní šířka 96,5-111,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu 60% z 80 základu Volitelné Zasklívací rámy v Repro šedé, s přirozeným dřevěným žilkováním Příplatek na každý výše uvedený model Dveře s frézováním, ca. 8 mm (VLG03) Příplatek na každé dveře s frézováním linek 746 bez příplatku 17

18 ViVa AllStar Standardní specifikace Povrch Výplň Lišty Falc Bezfalcové provedení Zámek Panty Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) eletktronicky tvrzený, šetrný k životnímu prostředí Cca. 39 mm sílné; středová výplň v závisloti na modelu Z MDF potažený vysoce odolnou fólií, lišty probíhají rovně a přiléhavě, rámečky v závislosti na modelu (úzké příčky u modelu VV23) DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Folie ze 3 stran BB zámek, čelo zámku nikl stříbrný, zádlab 55 mm, třída 1 (plastová střelka a západka) Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní zasklení, naleznete na poslední straně. Ostatní doplňky najdete na straně 40,41 Výřez vyplněn deskou lakované lakem EPC a/nebo čirým sklem ESG, ohraničeno lištami Cenová skupina A Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. Nová bílá 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu Výřez vyplněn deskou lakované lakem EPC a/nebo čirým sklem ESG, ohraničeno lištami Cenová skupina B Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm v CN04 - CN 09 možnost speciální šířky mezi 36-53,9 Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu 18

19 ViVa AllStar Výřez vyplněn deskou lakované lakem EPC a/nebo čirým sklem ESG, ohraničeno lištami Cenová skupina C Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm v CN04 - CN 09 možnost speciální šířky mezi 36-53,9 Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu Volitelné Zasklívací rámy v Repro šedé, s přirozeným dřevěným žilkováním Příplatek na každý výše uvedený model Dveře s frézováním, ca. 8 mm (VLG03) Příplatek na každé dveře s frézováním linek 707 Bez příplatku 19

20 ViVa dsign Standardní specifikace Povrch Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň Cca. 39 mm sílné; středová výplň v závisloti na modelu Lišty Z MDF potažený vysoce odolnou fólií, lišty probíhají rovně a přiléhavě Design linek Frézovaní linek na falcové a dorazové straně Falc DIN Falc 13 x 25,5 mm, ze 3 stran folie, ostrá hrana Bezfalcové provedení Folie ze 3 stran Zámek BB zámek, čelo zámku nikl stříbrný, zádlab 55 mm, třída 1 (plastová střelka a západka) Panty Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní zasklení, naleznete na poslední straně. Ostatní doplňky najdete na straně 40,41 1 Prosklené dveře s čirým kaleným sklem Cenová skupina A Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. Nová bílá 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu Standardní linka LIN01 Zasklívací rám v repro šedé bez ESG 2 Prosklené dveře s čirým kaleným sklem Cenová skupina B Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu bez ESG 4 Prosklené dveře s čirým kaleným sklem Cenová skupina C Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu 20

21 ViVa dsign 1 Prosklené dveře s čirým kaleným sklem kombinovatelné s designem linek Cenová skupina D Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi Zvláštní výška mezi Zvláštní výška mezi Zvláštní šířka mezi Zvláštní šířka mezi Zvláštní šířka mezi Za více variant, je vyšší doplatek. 1 Prosklené dveře s čiirým kaleným sklem kombinovatelné s designem linek 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu Cenová skupina E Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu Standardní linka dvojitá LIN02 Linka 8 mm VLG03 Linka 8 mm dvojitá VLG04 4 Prosklené dveře s čirým kaleným sklem kombinovatelné s designem linek Cenová skupina F Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 40% z 80 základu 20% z 80 základu 30% z 80 základu Volitelné Zasklívací rámy v Repro šedé, s přirozeným dřevěným žilkováním Příplatek na každý výše uvedený model 707 Dveře s frézováním linek, dvojitě (LIN02) Příplatek na každé dveře s frézováním linek bez příplatku Dveře s frézováním kontur, ca. 8 mm (VLG03) Příplatek na každé dveře s frézováním linek bez příplatku Dveře s frézováním kontur, ca. 8 mm dvojitě (VLG04) Příplatek na každé dveře s frézováním linek

22 Linea Standardní specifikace Povrch Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň Cca. 39 mm sílné; středová výplň v závisloti na modelu Design linek Frézování linek na falcové a dorazové straně Falc DIN Falc 13 x 25,5 mm, ze 3 stran folie, ostrá hrana Bezfalcové provedení Folie ze 3 stran Zámek BB zámek, čelo zámku nikl stříbrný, zádlab 55 mm, třída 1 (plastová střelka a západka) Panty Falcové dveře osazeny 2 panty V0020, bezfalc. dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní doplňky naleztene na straně 40,41 Nová bílá Cenová skupina A Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 36-53,9 cm 40% z 80 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Zvláštní šířka mezi 96,5-111,4 cm 60% z 80 základu Za více variant, je vyšší doplatek. Volitelné k cenové skupině A Linea Dveře s frézováním linek, dvojitě LIN02 (není možné u VV 15) Příplatek na každé dveře s frézováním linek Dveře s frézováním kontur, cca. 8 mm (VLG03) Příplatek na každé dveře s frézováním linek Dveře s frézováním kontur, cca. 8 mm dvojitě VLG04 (není možné u VV 15) Příplatek na každé dveře s frézováním linek bez příplatku bez příplatku 299 Standardní linka LIN01 Standardní linka dvojitá LIN02 Linka 8 mm VLG03 Linka 8 mm dvojitá VLG04 22

23 Linea Cenová skupina B Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Při atypických rozměrech si změníte značně design AL 76. Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu u AL17 a AL 83 možnost speciální šířky 36-53,9 cm 40% z 80 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Zvláštní šířka mezi 96,5-111,4 cm 60% z 80 základu Za více variant, je vyšší doplatek. Volitelné k cenové skupině B Linea Dveře s frézováním kontur, ca. 8 mm (VLG03) Příplatek na každé dveře s frézováním linek bez příplatku Liinka 8 mm VLG03 22

24 Každý má svů styl. A pečuje o něj s vášní. 25

25 24 ELEGANT

26 Cottage Standardní specifikace Povrch Výplň Zasklívací rámečky/rámečky Design linek Falz Bezfalcové provedení Zámek Panty Barva Balení Ostatní zasklení naleznete na poslední straně Ostatní doplňky naleznete na straně 40,41 Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) eletrkonicky tvrzený, šetrný k životnímu prostředí Cca. 39 mm sílné; středová výplň v závisloti na modelu Z MDF s vysoce kvalitní fólií CT 01 - CT 05 s frézováním profilů na falcové a dorazové straně CT 51 - CT 55 s ozdobnou spárou na falcové a dorazové straně DIN Falc 13 x 25,5 mm, ze 3 stran folie, ostrá hrana Ze 3 stan folie BB zámek, čelo zámku nikl stříbrný, rozteč 55 mm, třída 1 (plastová střelka a západka) Falcové dveře osazeny 2 panty V0020, bezfalc. dveře s frézováním pro skryté panty Čistě bílá = podobná RAL 9010 Kompozitní obal Dveře s profilovým frézováním nebo s drážkou Cenová skupina A Cena Cena Výška Šířka CT 01/CT 02 CT 51/CT 52 Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Zvláštní šířka mezi 96,5-111,4 cm 60% z 80 základu Za více variant, je vyšší doplatek. Nová bílá Standardní linka LIN01 Ozdobný profil Dveře s rámečkem, proskleno čirým kaleným sklem, kombinace s profilovým frézováním nebo s drážkou Cenová skupina B Cena Cena Výška Šířka CT03 CT53 Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. 26

27 Cottage Dveře se zasklívacím rámečkem, proskleno čirým kaleným sklem, kombinace s profilovým frézováním nebo s drážkou Cenová skupina C Cena Cena Výška Šířka CT04 CT54 Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. Dveře s červenou ozdobou, kombinace s profilovým frézováním nebo s drážkou Cenová skupina D Cena Cena Výška Šířka CT05 CT55 Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. 27

28 Charakter Standardní specifikace Povrch Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň 39 mm sílné; středová výplň v závisloti na modelu S dvojnásobnou výplní a/nebo prosklením v ESG čiré sklo Všechny dveře s optickou spárou = optická funkce rámu Zasklívací rámeček Z MDF potažený vysoce odolnou fólií, lišty probíhají rovně a přiléhavě Rámečky také profilované (předsazené rámečky) Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Bezfalcové provedení Folie ze 3 stran Zámek BB zámek, čelo zámku nikl stříbrný, tichá střelka, zádlab 55 mm, třída 1 (plastová střelka a západka) Panty Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní zasklení naleznete na poslední straně Ostatní doplňky naleznete na straně 40,41 Nová bílá Cenová skupina A Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 36-53,9 cm 40% z 80 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. Cenová skupina B Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka CA02, CA03, CA11 a CA17 mezi 54-94,4 cm Zvláštní šířka CA07, CA15 a CA18 mezi 66,4-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. 20% z 860 základu 20% z 860 základu 30% z 80 základu 28

29 Charakter Cenová skupina C Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-196,9 cm 20% z 197 základu Zvláštní výška mezi 197,1-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka CA09, CA10 a CA13 mezi 54-94,4 cm 20% z 860 základu Zvláštní šířka CA06 a CA08 mezi 66,4-94,4 cm 20% z 860 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. Cenová skupina B Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 66,4-94,4 cm 20% z 80 základu Zvláštní šířka 94,4-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. Volitelné Vynechání frézované spáry, snížení ceny na každý jmenovaný model

30 31

31 Kdo řekl, že bílé struktury jsou nudné! DESIGN 30

32 E-Lite Standardní specifikace Povrch Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň Cca. 39 mm sílné; středová výplň v závisloti na modelu Zasklívací rámeček Z MDF potažený vysoce odolnou fólií, lišty probíhají v jedné rovině s plochou dveří Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Bezfalcové provedení folie ze 3 stran Zámek BB zámek, čelo zámku nikl stříbrný, tichá střelka, zádlab 55 mm, třída 1 (plastová střelka a západka) Panty Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní zasklení naleznete na poslední straně Ostatní doplňky naleznete na straně 40,41 Nová bílá Zasklené čirým kaleným sklem, obroubené v zasklívacím rámečku Cenová skupina A Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 36-53,9 cm 40% z 80 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. Zasklívací rámeček povrchu dub bělený bez ESG Výřez vyplněn deskou lakované lakem EPC nebo čirým sklem ESG, ohraničeno lištami Cenová skupina B Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 36-53,9 cm 40% z 80 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. 32

33 E-Lite Linka 8 mm VLG03 Zasklené čirým kaleným sklem, obroubené v zasklívacím rámečku Cenová skupina C Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. Výřez vyplněn deskou lakované lakem EPC a/nebo čirým sklem ESG, ohraničeno lištami Cenová skupina D Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Za více variant, je vyšší doplatek. Dveře s designem linií Cenová skupina E Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Zvláštní šířka mezi 96,5-111,4 cm 60% z 80 základu Za více variant, je vyšší doplatek. Volitelné Zasklívací rámeček v povrchu dub bělený Příplatek na kažýd výše jmenovaný model Dveře s frézováním kontur, ca. 8 mm (VLG03) Příplatek na každé dveře s frézováním linek 317 bez příplatku 33

34 Prosklené dveře AA63 Standardní specifikace Povrch Kombinace z 2 MDF desek (šíře frízu 14 cm) potažené superlakem EPC-fólie se středovým 8 mm ESG zasklením Výplň ca. 39 mm silné; Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Bezfalcové provedení Folie ze 3 stran Zámek BB-zámek nikl stříbrný, tichá střelka, zádlab 55 mm, třída 1 Panty Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní doplňky naleznete na straně 40,41 Cena Cena Cena Cena Výška Šířka Čiré sklo Positiv AL14 Negativ AL14 Satinato bílé Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Zvláštní výška mezi ,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Zvláštní šířka mezi 96,5-107 cm 20% z 197 základu 30% z 209,5 základu 20% z 80 základu 30% z 80 základu 40% z 80 základu 34

35 Prosklené dveře - typy skla Čiré sklo Pozitiv AL14 Negativ AL14 Satinato bílé Linea glass Čiré sklo šedé Madras uadi Čiré sklo bronz 35

36 Next Standardní specifikace Povrch Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň Cca. 39 mm sílné; středová výplň v závisloti na modelu Linky Frézování kontur (ca. 14 mm) Vložky prvek z oceli a průsvitného plastu Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Bezfalcové provedení folie ze 3 stran Zámek BB-zámek, čelo zámku nikl stříbrný, tichá střelka, zádlab zámku 55 mm, třída 1 (plast. střelka a západka) Panty Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní doplňky naleznete na straně 40,41 Nová bílá Linka 14 mm Cenová skupina A Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 54-94,4 cm 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Zvláštní šířka mezi 96,5-111,4 cm 60% z 80 základu Za více variant, je vyšší doplatek. Cenová skupina B Výška Šířka Cena Falc / 80 / ,5 70 / 80 / Bezfalcové / 80 / ,5 70 / 80 / NX02 také k dostání v šířce 60 cm [stejná cena] Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm 20% z 197 základu Zvláštní výška mezi 209,6-222 cm 30% z 209,5 základu Zvláštní výška mezi 222,1-238,5 cm 40% z 209,5 základu Zvláštní šířka mezi 66,4-94,4 cm (menší rozměr NX02 54 cm) 20% z 80 základu Zvláštní šířka mezi 94,6-96,4 cm 30% z 80 základu Zvláštní šířka mezi 96,5-111,4 cm 60% z 80 základu Za více variant, je vyšší doplatek. 36

37 Modis Standardní specifikace Povrch Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplń Cca. 39 mm sílné; středová výplň v závisloti na modelu Linky Úzké a široké frézování kontur (Cca. 12 a 40 mm) na dorazové i falcové straně Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Bezfalcové provedení Folie ze 3 stran Zámek BB-zámek, čelo zámku nikl stříbrný, tichá střelka, zádlab zámku 55 mm, třída 1 (plast. střelka a západka) Panty Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní doplňky naleznete na straně 40,41 Nová bílá Cenová skupina A Výška Šířka Cena Falc / 70 / 80 / ,5 60 / 70 / 80 / Bezfalcové / 70 / 80 / ,5 60 / 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm U MD 01 také možnost zvláštní šířky 36-53,9 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Zvláštní šířka mezi 96,5-111,4 cm Za více variant, je vyšší doplatek. 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 30% z 80 základu 20% z 80 základu 30% z 80 základu 60% z 80 základu linka 40 mm linka 14 mm 37

38 Random Standardní specifikace Povrch Z výroby potažené odolným, světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň Cca. 39 mm sílné; středová výplň v závisloti na modelu Lišty Z MDF vysoce kvalitní fólie, rovné, ca. 5 mm přiložené Linky Široké frézování kontur (ca. 40 mm) na falcové a dorazové straně Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Bezfalcové provedení Folie ze 3 stran Zámek BB-zámek, čelo zámku nikl stříbrný, tichá střelka, zádlab zámku 55 mm, třída 1 (plast. Střelka a západka) Panty Falcové dveře osazeny 2 panty V0020, bezfalcové dveře s frézováním pro skryté panty Barva Čistě bílá = podobná RAL 9010 Balení Kompozitní obal Ostatní zasklení naleznete na straně 82 Ostatní doplňky naleznete na straně 40,41 Prosklené dveře s čirým kaleným sklem Cenová skupina A Výška Šířka Cena Falc / 80 / ,5 70 / 80 / Bezfalcové / 80 / ,5 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. Prosklené dveře s čirým kaleným sklem 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 20% z 80 základu 30% z 80 základu Cenová skupina B Výška Šířka Cena Falc / 80 / ,5 70 / 80 / Bezfalcové / 80 / ,5 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Za více variant, je vyšší doplatek. Dveře s designem linek (široké frézování kontur) 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 20% z 80 základu 30% z 80 základu Cenová skupina C Výška Šířka Cena Falc / 80 / ,5 70 / 80 / Bezfalcové / 80 / ,5 70 / 80 / Příplatek za speciální velikosti: Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-238,5 cm Zvláštní šířka mezi 54-94,4 cm Zvláštní šířka mezi 94,6-96,4 cm Zvláštní šířka mezi 96,5-111,4 cm Za více variant, je vyšší doplatek. Nová bílá 20% z 197 základu 30% z 209,5 základu 40% z 209,5 základu 20% z 80 základu 30% z 80 základu 60% z 80 základu 38 Linka 40 mm

39 ř 39

40 Doplňky pro řadu TREND, ELEGANT, DESIGN a hladké dveře VETOS Zámky (příplatek ze základu BB zámku, nikl stříbrný, namontovaný, Trend) Cena BB-zámek, čelo zámku nikl-stříbro, tichá střelka,zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 312 BB-zámek, čelo zámku ocel, tichá střelka, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 502 WC-zámek, čelo zámku nikl-stříbro, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 136 WC-zámek, čelo zámku nikl-stříbro, tichá střelka, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 434 PZ-zámek, čelo zámku nikl-stříbro, zádlab 55 mm, třída 3 (s kovovou střelkou a západkou) 190 PZ-zámek, čelo zámku nikl-stříbro, tichá střelka, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 448 Vynechání BB-zámku, bez vrtání bez příplatku Vynechání vrtání zámku a BB-zámku bez příplatku Vynechání vrtání klíčové dírky, jen otvor pro kliku 136 Jiná vrtání zámků na poptání Odlišná výška kliky v RSP/VS dveře vnější mm od spodní hrany dveří bez příplatku Magnetický zámek pro bezfalc. dveře (přípl. ze základu BB zámku, nikl-stříbro, namontovaný-trend) BB zámek, čelo zámku z oceli, zádlab 55 mm WC zámek, čelo zámku z oceli, zádlab 55 mm PZ zámek, čelo zámku z oceli, zádlab 55 mm Připočíst příplatek za potřebný magnetický protiplech! Viz. doplňky k bezfalcovým zárubním Zámky (příplatek ze základu BB zámku, plný komfort nikl stříbrný, namontovaný, Elegant a Design) BB-zámek, čelo zámku nikl-stříbro, tichá střelka,zádlab 55 mm, třída 1 (s plast. střelkou a západkou) včetně BB-zámek, čelo zámku ocel, tichá střelka, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 190 WC-zámek, čelo zámku nikl-stříbro, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 122 PZ-zámek, čelo zámku nikl-stříbro, zádlab 55 mm, třída 1 (s plast. střelkou a západkou) 136 Vynechání BB-zámku, bez vrtání bez příplatku Vynechání vrtání zámku a BB-zámku bez příplatku Vynechání vrtání klíčové dírky, jen otvor pro kliku 136 Jiná vrtání zámků na poptání Odlišná výška kliky v RSP/VS dveře vnější mm od spodní hrany dveří bez příplatku Magnetický zámek pro bezfalc. dveře (přípl. ze základu BB zámku, nikl-stříbro, namontovaný-elegant a DESIGN) BB zámek čelní deska z oceli, zádlab 55 mm WC zámek čelní deska z oceli, zádlab 55 mm PZ zámek čelní deska z oceli, zádlab 55 mm Připočíst příplatek za potřebný magnetický protiplech! Viz. doplňky k bezfalcovým zárubním Panty (příplatek ze základu 2x V0020) pro falcové dveře) 3 panty V 0020 nikl namontované vrtání pro panty V 0026 WF vrtání pro panty V 0026 WF panty V 0026 WF nikl namontované panty V 0026 WF nikl namontované frézování pro panty bez nosného čepu frézování pro panty bez nosného čepu 380 Vynechání pantů V 0020 bez příplatku Vynechání vrtání pro panty a pantů V 0020 bez příplatku Frézování pantů pro bezfalcové dveře Objednávka prvku: U bezfalcových elementů jsou panty připočítány a dodány. Skryté 3 - D panty, u objednávky prvku v základní ceně Objednávka jen dveřního křídla bez zárubně dextüra: Frézování pro skrytý systém pantů nebo Tectus frézování překrytí pantů, jako např. V 7888 WF, V 0087 WF nebo jiné v základní ceně 40

41 Doplňky pro řadu TREND, ELEGANT, DESIGN a hladké dveře VETOS (Není možné u prosklených dveří AA 63) Pevné křídlo Cena Pro 2-křídlé dveře, falcové dveře s protiplechem, hrana západky nahoře a dole, Pro výšku dveří 197/ cm *Falcové: šířka dveří 60 / 61 / 70 / 71 / 80 / 81 / 90/ 91 cm, cena dveří Bezfalcové provedení: 2-křídlá falcová konstrukce / protifalc na středu, 2x cena dveří Posuvné dveře Bezfalcové provedení ze 3 stran folie, příplatek ze základu falc. dveří 0 Vodící trn 0 Hliníková mušle FSB 4211 (F1 - stříbrná), namontovaná 271 Ocelová mušle FSB 4251, přiložená Ocelová mušle FSB 4252, přiložená Mušle, jen frézování 0 Madlo z nerezové oceli 450 mm, bez otvorů ve dveřích; (2 kusy = 1 pár), za pár BB-závora zámku s pružinou a proti boxem K-353 S, včetně mušle GSB 4211, s BB perforací, montované Pružina, montovaná BB-závora zámku s pružinou a proti boxem K-353 G vestavěný (2-kř.),včetně mušle FSB 4211, zámek s otvory BB křídlá konstrukce falc-protifalc na středu, 2x cena dveří Povrchové úpravy Barva EPC Extrabílá (NSC S 0300-N) u všech dveří s rámem Barva EPC Extrabílá (NSC S 0300-N) u všech dveří s rámem a frézováním linek Barva EPC Extrabílá (NSC S 0300-N) u všech dveří s frézováním linek (bez rámu) bez příplatku Jiné barvy na poptání Nová bílá Provedení hran Zakulacená hrana (není možné u série Next, Modis a Random model 51-54) 543 Výplně (jako příplatek na ISK-surová konstrukce) Za dutinkovou dřevotřísku - výplň 204 Za plná dřevotřískovou desku - výplň 407 * Jedná se o dveře dvoukřídlé symetrické 125/145/165/185 cm ostrá hrana dveří oblá hrana dveří 41

42 Kování F101 klika-pár Matná ocel, vč. HPL-vložky Bez zámkové rozety S BB / PZ Rozetou S WC Rozetou Bez vložky, nižší cena (odečet) -572 C101 Rozetové kování Ocel matná BB PZ WC L101 Rozetové kování Ocel matná BB PZ WC K101 Rozetové kování Chrom leštěný nebo mosaz leštěná BB PZ WC S101 Rozetové kování Chrom/perla matná stříbrná BB PZ WC S102 Rozetové kování Ocel matná BB PZ WC M102 Rozetové kování Ocel matná BB 985 PZ 985 WC

43 Kování - mušle k posuvným dveřím Hliníková mušle FSB 4211 (F1 - stříbrná), namontovaná možnost varianty zámek BB Ocelová mušle FSB 4251 Přiložená Ocelová mušle FSB 4252 Přiložená Madlo s nerezové oceli 450mm Přiložená Bez otvorů ve dveřích, Cena a dodávka vždy za 2ks - 1 pár

44 Zárubně falcové EPC lakovaná folie Včetně standardního protiplechu nisi, krytky pantů V WF Model 01 Tloušťka stěny Barva Výška 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe 70 mm ostrá FSC čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá Nová bílá 209, Ostrá de Luxe medium 70 mm ostrá m extra bílá , Model 02 průchozí zárubeň Základní cena odpovídající zárubně +30% Model 44 (čtyřstraná okenní zárubeň, vč. těsnění + zasklívacích lišt) Základní cena odpovídající zárubně +25% Připočíst příplatek dle přiložené tabulky atypické rozměry 44

45 Doplňky k falcovým zárubním modelu 01 Protiplechy (příplatek na standardní protiplech nisi) Protiplech pro celoskleněné dveře, snižený otvor pro šroub, nikl-stříbro, montovaný Zkrácený protiplech pro celoskleněné dveře, nikl-stříbro, montovaný Protiplech Standard, nerez, montovaný Protiplech pro válečkový zámek, montovaný Panty (příplatek z 2x V x3400WF) 3. pant V 3400 WF nikl spodní díly pantů V4400 WF nikl panty V 4400 WF nikl elementy pantů VX D, vč. krytek, vesavěné (potřebná min. š. stěny 105 mm) Zvláštní velikosti Odlišné výšky Od 98,5 cm do169,4 cm dveřní výšky Od 169,5 cm do 209,4 cm dveřní výšky Od 209,6 cm do max. 256,5cm BKAM 100% z 197cm základní výšky 20% z 197 cm základní výšky 20% z 209,5 cm základní výšky Od 2566 cm do 268,5 cm BKAM (možné u: bílá 60 RR, RE, EE také 50, Eckig de Luxe) 10% z 256,5 cm základní výšky Odlišné šířky Od 31 cm do 26,9 cm dveřní šířky 100% Od 57,1 cm do 97 cm dveřní šířky 20% Od 97,1 cm do 194 cm dveřní šířky 30% Od 192,1cm dveřní šířky do 254 cm BKAM 10 % z 192 cm základní šířky Od 254,1 cm do 266 BKAM (možné u: bílá 60 v RR, RE, EE také 50, v Eckig de Luxe) 10% z 256,5 cm základní šířky Odlišné tloušťky stěn 75 mm tloušťka stěny 10% z 85 mm základní tloušťky stěny Od 85 mm do 325 mm 10% na další vyšší rozměr rastru Od 326 mm do 400 mm 30% z 270 mm základní ceny Od 401 mm do 450 mm 45 % z 270 mm základní ceny Od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) Za více variant, je vyšší doplatek. Různé Montážní sáček volně (vč. 2x 3400 WF) 209 Těsnění na zárubeň, volně (cena za bm) 69 Těsnění na zárubeň černé, volně (cena za bm) 77 Těsnění na zárubeň, silnější použití, volně (cena za bm) 115 Dodatečná sada zesílení krytek pantů 597 Sada 60mm zakulacená záklopka čistě bílá s 2 cm prodlouženým perem do max. 209,5 cm výšky dveří Sada 55 a 70mm Eckig de Luxe záklopka čistě bílá s 2 cm prodlouženým perem až do max. 209,5 cm výšky dveří Sada záklopky, všechna provedení 25% z ceny zárubně tl. 27 cm Zárubně- příčný kus Přímý protiplech Přímá strana pantů 20% z odpovídající zárubně 40% z odpovídající zárubně 40% z odpovídající zárubně 45

46 Zárubně falcové EPC lakovaná folie Model 03 Tloušťka stěny 2-křídlé Barva Výška 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe 70 mm ostrá FSC čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá Nová bílá 209, Ostrá de Luxe medium 70 mm ostrá m extra bílá ,

47 Doplňky k falcovým zárubním modelu 03 Panty (Příplatek z 4x V x3400WF) Cena 3. pant V 3400 WF nikl spodní díly pantů V4400 WF nikl pantů V 4400 WF nikl elementy pantů VX D, vč. krytek, vesavěné (potřebná min. š. stěny 105 mm) Zvláštní velikosti Různé výšky Od 98,5 cm do169,4 cm dveřní výšky Od 169,5 cm do 209,4 cm dveřní výšky Od 209,6 cm do max. 256,5cm BKAM 100% z 197cm základní výšky 20% z 197 cm základní výšky 20% z 209,5 cm základní výšky Možné u čistě bílé 60 v RR, RE také 50, v Eckig de Luxe a u čistě bílé 55 a 70 Eckig de Luxe: Od 256,6 cm do 268,5 cm BKAM 10% z 256,5 cm základní výšky Různé šířky Od 31cm do56,9 cm dveřní šířky 100% Od 57,1 cm do 116,9 cm dveřní šířky 20% Od 117 cm do 192 cm dveřní šířky včetně Od 192,1 cm dveřní šířky do 254 cm BKAM 20% Možné u čistě bílé 60 v RR, RE také 55, v Eckig de Luxe a u čistě bílé 55 a 70er Eckig de Luxe: Od 254 cm do 266 cm BKAM 10% z 254 cm základní šířky Různé tloušťky stěn 75 mm tloušťka stěny 10% z 85 mm základní tloušťky stěny Od 85 mm do 325 mm 10% na další vyšší rozměr rastru Od 326 mm do 400 mm 30% z 270 mm základní ceny Od 401 mm do 450 mm 45% z 270 mm základní ceny Od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) Za více variant, je vyšší doplatek. Různé Sada záklopky, všechna provedení 25% z ceny zárubně tl. 270 mm 47

48 Zárubně falcové EPC lakovaná folie Nová bílá Model Tloušťka stěny S pevným bočním dílem Barva Výška 8,5 10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá , Ostrá de Luxe medium 70 mm ostrá m extra bílá , Nová bílá Model Tloušťka stěny S 2 pevnými bočními díly Barva Výška 8,5 / 10,5 12,5 / 14,5 16,5 18 / 20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá , Ostrá de Luxe medium 70 mm ostrá m extra bílá ,

49 Doplňky k falcovým zárubním modelu a Modelu 08 Protiplechy (příplatek na standardní protiplech nisi) Protiplech pro celoskleněné dveře, snižený otvor pro šroub, nikl-stříbro, montovaný Zkrácený protiplech pro celoskleněné dveře, nikl-stříbro, montovaný Protiplech Standard, nerez, montovaný Protiplech pro válečkový zámek, montovaný Cena Panty (Příplatek za 2x V x3400WF) 3. pant V 3400 WF nikl 2 spodní díly pantů V4400 WF nikl 3 panty V 4400 WF nikl 2 elementy pantů VX D, vč. krytek, vesavěné (potřebná min. š. stěny 105 mm) Zvláštní velikosti Různé výšky Od 98,5 cm do 169,4 cm dveřní výšky Od 169,5 cm do 209,4 cm dveřní výšky Od 209,6 cm do max. 156,5 cm BKAM 100% z 197 cm základní výšky 20% z 197 cm základní výšky 30% z 209,5 cm základní výšky Možné u čistě bílé 60 v RR, RE také 55, v Eckig de Luxe a u čistě bílé 55 a 70 v Eckig de Luxe: Od 256,5 cm do 2268,5 cm BKAM 10% z 256,5 cm základní výšky Různé šířky Od 117 cm do 192 cm dveřní šířky včetně Od 192,1 cm dveřní šířky do 254 cm BKAM 20% Možné u čistě bílé 60 v RR, RE také 55, v Eckig de Luxe U čistě bílé 55 a 70er Eckig de Luxe: Od 254,1 cm do 266 cm BKAM 10% z 254 cm základní šířky Různé tloušťky stěn 75 mm tloušťka stěny 10% z 85 mm tloušťky stěny Od 85 mm do 325 mm 10% na další vyšší rozměr rastru Od 326 mm do 400 mm 30% z 270 mm základní ceny Od 401 mm do 450 mm 45% z 270 mm základní ceny Od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) Za více variant, je vyšší doplatek. Různé Zasklívací lišty pro boční díl, délka 2600 mm, tyčové zboží 209 Dodatečná příčka v bočním díle / nadsvětlík Dodatečná sada zesílení krytek pantů (pro model 04 nebo model 07)

50 Zárubně falcové EPC lakovaná folie Nová bílá Model 10 do rozměru 256,5 cm Tloušťka stěny S nadsvětlíkem Barva 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá mm oblá/oblá čistě bílá Rund RE 60 mm oblá/ostrá čistě bílá mm oblá/ostrá čistě bílá Profil 65 mm profilovaná čistě bílá Eleganz 70 mm zakulacená čistě bílá Ostrá de Luxe small 55 mm ostrá čistě bílá Ostrá de Luxe medium 70 mm ostrá m čistě bílá Ostrá de Luxe large 80 mm ostrá l čistě bílá Ostrá de Luxe small 55 mm ostrá s extra bílá Ostrá de Luxe medium 70 mm ostrá m extra bílá Nová bílá Nová bílá Model do rozměru 256,5 cm Tloušťka stěny S nadsvětlíkem a bočním dílem Barva 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá mm oblá/oblá čistě bílá Rund RE 60 mm oblá/ostrá čistě bílá mm oblá/ostrá čistě bílá Profil 65 mm profilovaná čistě bílá Eleganz 70 mm zakulacená čistě bílá Ostrá de Luxe small 55 mm ostrá s čistě bílá Ostrá de Luxe medium 70 mm ostrá m čistě bílá Ostrá de Luxe large 80 mm ostrá l čistě bílá Ostrá de Luxe small 55 mm ostrá s extra bílá Ostrá de Luxe medium 70 mm ostrá m extra bílá Model 15, 2-křídlé do rozměru 256,5 cm Tloušťka stěny S nadsvětlíkem Barva 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá mm oblá/oblá čistě bílá Rund RE 60 mm oblá/ostrá čistě bílá mm oblá/ostrá čistě bílá Profil 65 mm profilovaná čistě bílá Eleganz 70 mm zakulacená čistě bílá Ostrá de Luxe small 55 mm ostrá s čistě bílá Ostrá de Luxe medium 70 mm ostrá m čistě bílá Ostrá de Luxe large 80 mm ostrá l čistě bílá Ostrá de Luxe small 55 mm ostrá s extra bílá Ostrá de Luxe medium 70 mm ostrá m extra bílá Nová bílá Model 16 1-křídlé do rozměru 256,5 cm S nadsvětlíkem pevným bočním dílem včetně ostění Tloušťka stěny Barva 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá mm oblá/oblá čistě bílá Rund RE 60 mm oblá/ostrá čistě bílá mm oblá/ostrá čistě bílá Profil 65 mm profilovaná čistě bílá Eleganz 70 mm zakulacená čistě bílá Ostrá de Luxe small 55 mm ostrá s čistě bílá Ostrá de Luxe medium 70 mm ostrá m čistě bílá Ostrá de Luxe large 80 mm ostrá l čistě bílá Ostrá de Luxe small 55 mm ostrá s extra bílá Ostrá de Luxe medium 70 mm ostrá m extra bílá

51 Doplňky k falcovým zárubním modelu Protiplechy (příplatek na standardní protiplech nisi) Protiplech pro celoskleněné dveře, snižený otvor pro šroub, nikl-stříbro, montovaný Zkrácený protiplech pro celoskleněné dveře, nikl-stříbro, montovaný Protiplech Standard, nerez, montovaný Protiplech pro válečkový zámek, montovaný Cena Panty (příplatek za 2x V x3400WF) 3. pant V 3400 WF nikl 2 spodní díly pantů V4400 WF nikl 3 panty V 4400 WF nikl 2 elementy pantů VX D, vč. krytek, vesavěné (potřebná min. š. stěny 105 mm) U modelu 15 počítejte cenu x Zvláštní velikosti Různé výšky Možné u čistě bílé 60 v RR, RE také 55, v Eckig de Luxe a u čistě bílé 55 a 70 v Eckig de Luxe: Od 256,6 cm do 268,5 cm BKAM 10% z 256,5 cm základní výšky Různé šířky Od 31 cm do 56,9 cm dveřní šířky 100% Od 57,1 cm do 97 cm dveřní šířky 20% Od 97,1 cm do 192 cm dveřní šířky u modelu včetně, u modelu % z celku Od 192,1 cm dveřní šířky do 254 cm BKAM 30% Možné u čistě bílé 60 v RR, RE také 55, v Eckig de Luxe a u čistě bílé 55 a 70 v Eckig de Luxe: Od 254,1 cm do 266 cm BKAM 10% z 2580 základní šířky Různé tloušťky stěn 75 mm tloušťka stěny 10% z 85 mm tloušťky stěny Od 85 mm do 325 mm 10% na další vyšší rozměr rastru Od 326 mm do 400 mm 30% z 270 mm základní ceny Od 401 mm do 450 mm 45% z 270 mm základní ceny Od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) Za více variant, je vyšší doplatek. Různé Zasklívací lišty pro boční díl, délka 2600 mm, tyčové zboží 209 Dodatečná příčka v bočním díle / nadsvětlík Eliminace příček u modelu zárubně Dodatečná sada zesílení krytek pantů (pro model 10,11, 14 a 15) 597 Upozornění: u modelu 15 jsou potřeba 2 sady 51

52 Zárubně falcové EPC lakovaná folie Nová bílá Skládají se z průchozí zárubně, dorazového sloupku, garnyže a kolejnice (včetně kování kolejnice) Model 20 Tloušťka stěny Posuvné dveře před stěnu 1-křídlé Barva Výška 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá , Ostrá de Luxe medium 70 mm ostrá m extra bílá , Nová bílá Konstrukční princip se zakrytím výklenku; (průchod pro cca. 40 šířku dveří, kolejnici (včetně kování kolejnice) Model 22 Tloušťka stěny Posuvné dveře do stěny 1-křídlé Barva Výška 8,5/10,5 14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá , Ostrá de Luxe medium 70 mm ostrá m extra bílá , Upozornění: u modelu 22 musí být minimální šířky stěny od 47 mm. Standardně jsou přiloženy u tohoto modelu krytí pro hlavici. Pokud budou montovány dveře s prosklením, doporučujeme přiobjednat toto krytí pro přímý díl zárubně. (Příplatek viz. doplňky). Pozor! Pokud jsou dveře s celkovou šířkou > 40 mm (např. přes přiložené zasklívací lišty) musí se použít rozšíření Sada garnyže popř. průchod bude započítán (příplatek viz. doplňky). 52

53 Doplňky k falcovým zárubním modelu 20 a 22 Zvláštní velikosti Různé výšky Od 98,5 cm do 169,4 cm dveřní výšky Od 169,5 cm do 209,4 cm dveřní výšky Od 209,6 cm do max. 156,5 cm BKAM 100% z 197 cm základní výšky 20% z 197 cm základní výšky 30% z 209,5 cm základní výšky Různé šířky Od 31 cm do 56,9 cm dveřní šířky 100% Od 57,1 cm do 97 cm dveřní šířky 20% Od 97,1 cm do 192 cm dveřní šířky 30% Od 192,1 cm dveřní šířky do 254 cm BKAM 10 % z 197 cm základní šířky Různé tloušťky stěn 75 mm tloušťka stěny 10% z 85 mm tloušťky stěny Od 85 mm do 325 mm 10% na další vyšší rozměr rastru Od 326 mm do 400 mm 30% z 270 mm základní ceny Od 401 mm do 450 mm 45% z 270 mm základní ceny Od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) Za více variant, je vyšší doplatek. Různé Kolejnice pro posuvné dveře 60 / 70/ 80 nebo 90 cm, volně Eliminace kolejnice u zárubně model 20 nebo 22 Pouze garnyž (bez kolejnice) pro model zárubně 20 Dorazový sloupek pro model zárubně 20, volně Eliminace dorazového sloupku pro model zárubně 20 Příplatek za zesílené pouzdro a ostění pro model 20 Příplatek za odchylku průchodu (standard 50 mm) u modelu Sada úhlů v průchodu pro přímou stranu zárubně model Krytka pro konstrukční princip bez výklenku model

54 Zárubně falcové EPC lakovaná folie Skládají se z průchozí zárubně, dorazového sloupku, garnyže a kolejnice (včetně kování kolejnice) Nová bílá Model 21 Tloušťka stěny Posuvné dveře před stěnu 2-křídlé Barva Výška 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá , Ostrá de Luxe medium 70 mm ostrá m extra bílá , Konstrukční princip se zakrytím výklenku; průchod pro cca. 40 šířku dveří, kolejnici (včetně kování kolejnice) Nová bílá 54 Model 23 Tloušťka stěny Posuvné dveře do stěny 2-křídlé Barva Výška 8,5/10,5 14,5 16,5 18/20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá , Ostrá de Luxe medium 70 mm ostrá m extra bílá , Upozornění: u modelu 22 musí být minimální šířky stěny od 47 mm. Standardně jsou přiloženy u tohoto modelu krytí pro hlavici. Pokud budou montovány dveře s prosklením, doporučujeme přiobjednat toto krytí pro přímý díl zárubně. (Příplatek viz. doplňky). Pozor! Pokud jsou dveře s celkovou šířkou > 40 mm (např. přes přiložené zasklívací lišty) musí se použít rozšíření Sada garnyže popř. průchod bude započítán (příplatek viz. doplňky).

55 Doplňky k falcovým zárubním modelu 21 a 23 Zvláštní velikosti Různé výšky Od 98,5 cm do 169,4 cm dveřní výšky Od 169,5 cm do 209,4 cm dveřní výšky Od 209,6 cm do max. 256,5 cm BKAM 100% z 197 cm základní výšky 20% z 197 cm základní výšky 30% z 209,5 cm základní výšky Různé šířky Od 31cm do56,9 cm dveřní šířky 100% Od 57,1 cm do 97 cm dveřní šířky 20% Od 97,1 cm do 192 cm dveřní šířky včetně Od 192,1 cm dveřní šířky do 254 cm BKAM 30% Tloušťka stěny (Typ 23 erst do 145 mm!) 75 mm tloušťka stěny 10% z 85 mm tloušťky stěny Od 85 mm do 325 mm 10% na další vyšší rozměr rastru Od 326 mm do 400 mm 30% z 270 mm základní ceny Od 401 mm do 450 mm 45% z 270 mm základní ceny Od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) Za více variant je vyšší doplatek. Různé Kolejnice pro dvoukřídlé posuvné dveře, volně Eliminace kolejnice u zárubně model 21 nebo 23 Pouze garnyž (bez kolejnice) pro model zárubně 21 Příplatek za zesílené pouzdro a ostění pro model Sada úhlů v průchodu pro přímou stranu zárubně model Krytka pro konstrukční princip bez výklneku model

56 Freeliner - posuvné systémy před stěnu "MOVE" kolejnice ALU kartáčovaný, včetně zavěšení a zakrytí a frézování v OKT 1 délka 2050 mm posuvné dveře 1 délka 4000 mm posuvné dveře Ocelové madlo 450 mm dlouhý, (2 kusy = 1 par), za pár Upozornění: Průchozí zárubeň není zahrnuta v dodávce. Na přání musí být objednána samostatně. (Ceny k tomuto na straně 44) Standardně bude přiložen držák kolejnice pro montáž s obložkovou zárubní. Držák kolejnice bude upevněn na stěnu na straně výše obložení zárubně. Závisle na šířce obložení je určena výška dveří. Pozor = atypický rozměr! Šířku dveří doporučujeme vybrat stejně jako vnější rozměr obložení. Pozor = atypický rozměr! 56

57 Poznámky 57

58 Zárubně bezfalcové EPC lakovaná folie Nová bílá Včetne standardního protiplechu pro bezfalcové zárubně a 2 skryté panty (3-D nastavitelný) matný nikl Model 01 Tloušťka stěny Barva výška 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Eckig de Luxe 70 mm ostrá "FSC" čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá , Ostrá de Luxe medium 70 mm ostrá m extra bílá , Nová bílá Model 03, 2-křídlé Tloušťka stěny Barva výška 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Eckig de Luxe 70 mm ostrá "FSC" čistě bílá , Ostrá de Luxe small 55 mm ostrá s extra bílá , Ostrá de Luxe medium 70 mm ostrá m extra bílá , Model 10 do rozměru 256,5 cm Tloušťka stěny S nadsvětlíkem Barva výška 8,5/10,5 12,5/14,5 16,5 18/20,5 25/27 29/32,5 Ostrá de Luxe small 55 mm ostrá s čistě bílá Ostrá de Luxe medium 70 mm ostrá m čistě bílá Ostrá de Luxe large 80 mm ostrá l čistě bílá Eckig de Luxe 70 mm ostrá "FSC" čistě bílá Ostrá de Luxe small 55 mm ostrá s extra bílá Ostrá de Luxe medium 70 mm ostrá m extra bílá Nová bílá Viz příklady níže - další možnosti bezfalcových zárubní (kalkulace na požádání). 58

59 Doplňky k bezfalcovým zárubním modelu 01 a 03 Protiplech (příplatek na standardní protiplech pro bezfalcové zárubně) Standardní protiplech nerez pro bezfalcové zárubně 407 Magentický protiplech, nerez Upozornění: funguje pouze s magnetickým zámkem, viz. doplňky pro bezfalcové dveře 543 Panty Minimální cena na 2 x skrytý systém pantů včetně frézování do dveří a zárubně 2 x systém pantů V7602-3D/V7888 WF, nikl Příplatek na 2 x skrytý systém pantů vč. Frézování do dveří a zárubně 3 x skryté panty, 3-D nastavitelné, nikl matný 3x systém pantů V7602-3D/V7888 WF, nikl U modelu zárubně 03 jsou panty počítány 2x U dveří > 2300 mm osazujeme standardně 3 pant. Pozor je tu příplatek! Atypické rozměry Různé výšky Od 88,5 cm do 169,4 cm dveřní výšky 100% z 197 cm základní výšky Od 169,5 cm do 208,1 cm dveřní výšky 20 % z 197 cm základní výšky Od 208,3 cm dveřní výšky do max mm BKAM 20 % z 209,7 základní výšky od 255,6 cm do 268,5 cm BKAM 10% z 2580 základní výšky Různé šířky Od 31 cm do 54,3 cm dveřní šířky 100% Od 54,5 cm do 97 cm dveřní šířky 20% Od 97,1 cm mm dveřní šířky do max. 192 cm u Modelu 01 30% Od 97,1 cm dveřní šířky do max. 192cm u Modelu 03 včetně Různé tloušťky stěn 75 mm tloušťka stěny 10 % z 85 mm základní tloušťky stěny od 105 mm do 325 mm 10% na další vyšší rozměr rastru od 326 mm do 400 mm 30 % z 270 mm základní ceny od 401 mm do 450 mm 45 % z 270 mm základní ceny od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) Za více variant je vyšší doplatek. Různé Těsnění zárubně černé, volně (cena za bm) 77 59

60 TWIN zárubně bezfalcové TWIN - 2 slupkový systém zárubní pro montáž dveří do jedné roviny se stěnou Twin zárubeň bezfalcová Záruběň lakovaná lakem EPC čistě bílá podobná RAL 9010, Pro atypické otvory stěn, s přesným Blindstockem (kontrazárubeň) Včetně nerezového protiplechu s nastavitelným uzavíráním Včetně 2 frézování pro 3-D panty, vestavěná držící deska Panty ve vzhledu oceli, volně v kartonu Tlumící profil bicolor (bílá/černá) Obkladová šířka falcová zárubeň: 52 mm Obkladová šířka ozdobná zárubeň: 65 mm Včetně Dextüra Blindstock pro zárubeň tvořící plochu se stěnou (vč. řezání na pokos a eloxovaných Alu-profilů). Specifikace hotové šířky stěny je povinná! Vnitřní rám zárubně může být dodán předem. Prosím dejte pozor, že vnitřní rám musí být instalován co nejdříve na který následně bude instalována druhá část.zárubně a dveře. Zárubně budou zhotoveny ve výrobě na příslušnou šířku otvoru. Upozornění : Objednací tloušťka zárubně je optoti skutečné stěně menší o 35 mm. Minimální možná hotová šířka stěny = 100 mm / maximální možná šířka stěny = 325 mm Ceny se zakládají na standardních šířkách dveřního křídla od 60, 70, 80 a 90 cm a výšky dveřního křídla 197 cm popř. 209,5 cm. TWIN systém Pro model 01 Výška 100/ / / , TWIN systém Pro model 03 Výška 100/ / / ,

61 Doplňky k bezfalcovým zárubním TWIN Protiplech (příplatek na standardní protiplech pro bezfalcové zárubně) Magentický protiplech, nerez Upozornění: funguje pouze s magnetickým zámkem, viz. doplňky pro bezfalcové dveře 271 Panty Příplatek na 2 x skrytý systém pantů vč. Frézování do dveří a zárubně U dveří > 2300 mm osazujeme standardně 3 pant. Pozor je tu příplatek! 3 x skryté panty, 3-D nastavitelné, nikl matný U modelu zárubně 03 jsou panty počítány 2x Atypické rozměry Různé výšky Od 98,5 cm do 169,4 cm dveřní výšky Od 169,5 cm do 208,1 cm dveřní výšky Od 208,3 cm dveřní výšky do max. 256,5 cm BKAM Od 256,6 cm mm do 2700 BKAM 100% z 197 cm základní výšky 20 % z 197 cm základní výšky 20 % z 209,5 cm základní výšky 10% z 255 cm základní výšky Různé šířky Od 31 cm do 54,3 cm dveřní šířky 100% Od 54,5 cm do 97 cm dveřní šířky 20% Od 97,1 cm dveřní šířky do max. 192 cm u Modelu 01 30% Od 97,1 cm mm dveřní šířky do max. 192 cm u Modelu 03 včetně Různé tloušťky stěn 75 mm tloušťka stěny 10 % z 85 mm základní tloušťky stěny Od 105 mm do 325 mm 10% na další vyšší rozměr rastru Od 326 mm do 400 mm 30 % z 270 mm základní ceny Od 401 mm do 450 mm 45 % z 270 mm základní ceny Od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) Za více variant je vyšší doplatek. Různé Těsnění zárubně černé, volně (cena za m) 77 61

62 DX Rámová zárubeň - falcová MDF plný rám 74x44 mm, 4-straně lakovaný lakem-epc-folie, Barva čistě bílá, standradní pro falcové dveřní křídlo až do 40 kg Model 01,včetně standardního protiplechu, nikl stříbrný, včetně 2 pantů V3400 WF Vnější hrana rámové zárubně (AKBR) Šířka od 500 do 1235 mm x výška do 2200 mm Příplatek možný pouze u Modelu 01 Při hmotnosti dveří 40 kg musí být osazeny panty VX7501-3D a bude připevněn ke stěně. (Zvuková izolace není u rámových zárubní vyzkoušena!) panty VX D, vč. krytek, montované Volitelné, jako příplatek k Modelu 01 2 střední díly pantů V 4400 WF 184 Zesílení protiplech, nikl stříbro, montovaný 438 Protiplechy (bez desky) pro 3 vrstvý zámek řízení 855WE typ 8 (čepy), montované Zvláštní výška u Modelu 01 od AKBR výška 2201 do max mm Modell 03 od AKBR výšky 2200 do AKBR šířky 2007 mm Modell od AKBR výšky 2200 do AKBR šířky 2007 mm Modell 08 od AKBR výšky 2200 do AKBR šířky 2007 mm Modell 10 do max. AKBR 2720 mm Modell od AKBR výšky 2720 do AKBR šířky 2007 mm Modell 15 od AKBR výšky 2720 do AKBR šířky 2007 mm Modell 16 od AKBR výšky 2720 do AKBR šířky 2007 mm Krycí lišty 5x30 mm, bílá fólie, délka 2200 mm 339 Vnější výška dveří + 29 mm = AKBR (vnější hrana zárubně) Vnější šířka dveří + 47 mm = AKBR (vnější hrana zárubně) Upozornění: u objednávek uveďte vždy prosím AKBR. Prosím berte v úvahu montáž. 62

63 DX Rámová zárubeň - bezfalcová MDF plný rám 74x44 mm, 4-straně lakovaný lakem-epc-folie, Barva čistě bílá, standradní pro bezfalcové dveřní křídlo Model 01,včetně standardního protiplechu, nikl stříbrný, včetně 2 pantů V3400 WF Vnější hrana rámovézárubně (AKBR) Šířka od 500 do 1235 mm x výška do 2200 mm Panty Příplatek na 2 x skrytý systém pantů vč. Frézování do dveří a zárubně 3 x skryté panty, 3-D nastavitelné, nikl matný U modelu zárubně 03 jsou panty počítány 2x U dveří > 2300 mm osazujeme standardně 3 pant. Pozor je tu příplatek! Volitelné, jako příplatek k Modelu 01 Zvláštní výška u Modelu 01 od AKBR výška 2201 do max mm Modell 03 od AKBR výšky 2200 do AKBR šířky 2007 mm Modell od AKBR výšky 2200 do AKBR šířky 2007 mm Modell 08 od AKBR výšky 2200 do AKBR šířky 2007 mm Modell 10 do max. AKBR 2720 mm Modell od AKBR výšky 2720 do AKBR šířky 2007 mm Modell 15 od AKBR výšky 2720 do AKBR šířky 2007 mm Modell 16 od AKBR výšky 2720 do AKBR šířky 2007 mm Krycí lišty 5x30 mm, bílá fólie, délka 2200 mm 339 Vnější výška dveří + 29 mm = AKBR (vnější hrana zárubně) Vnější šířka dveří + 47 mm = AKBR (vnější hrana zárubně) Upozornění: u objednávek uveďte vždy prosím AKBR. Prosím berte v úvahu montáž. 62

64 Funkční dveře Standardní specifikace Povrch Z výroby potažené odolným a světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Stavba Cca. 45 mm silné, oboustraná 2-vrstvá dřevovláknitá deska Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Nová bílá Barva Čistě bílá = podobná RAL 9010, barva Extra bílá možná za příplatek Balení Kompozitní obal Model Popis Výška Šířka Cena SD32-K2 2-vrstvá plná dřevotřísková deska Klima tř. 2 2 x V 0026 WF*1 nikl, namontovaný Zvuk. Izol. 1 PZ nikl stříbrný, zádlab 55 mm, třída 3, namontovaný 209, RW,R 27 - R W 33 Namontované podlahové těsnění 209, Model Popis Výška Šířka Cena SD37-K2 3-vrstvá plná dřevotřísková deska Klima tř. 2 2 x V 0026 WF*1 nikl, namontovaný Zvuk. Izol. 2 PZ nikl stříbrný, zádlab 55 mm, třída 3, namontovaný 209, RW,R 32 - R W 38 Namontované podlahové těsnění 209, Model Popis Výška Šířka Cena SD42-K2 2- vrstvá speciální zvukotěsná dřevovláknitá deska Klima tř. 2 2 x V 0037 WF *² nikl, namotnované Zvuk. Izol. 3 PZ nikl stříbro, zádlab 55 mm, třčída 3, namontované 209, RW,R 37 - R W 42 Namontované podlahové těsnění; těsnění ve falcu bílé 209, *1 u dveří v rozměru 209,5 x 90 cm doporučujeme V 0037 WF *2 u dveří v rozměru 209,5 x 90 cm doporučujeme VX7939/120 panty Nová bílá Doplňky Příplatek na výše uvedené funkční dveře PZ-zámek nikl stříbrný, zádlab 65 mm, třída PZ-zámek Fuhr 855 WE Typ 8 (čepy), 3-stranné zamykání, C 55mm PZ-zámek Fuhr 855 WE Typ 8 (čepy), 3-stranné zamykání, zádlab 65mm PZ-zámek Fuhr 855 WE Typ 8 (šroub), 3-stranné zamykání, zádlab 65mm Dodatečně k uvedeným 3-stranným zámkům (připočíst jako příplatek), namontován držák zámku Specifické otvory zámku/frézování zámku a další zámky na poptání 2 panty V0037 WF nikl namontovaný (příplatek k 2xV0026WF) panty VX7939/120 matný nikl namontovaný (příplatek k 2 x V0026WF) panty VX7939/120 matný nikl namontovaný (příplatek k 2 x V0037WF) Specifické otvory pantů/frézování pantů na poptání Barva EPX Extra bílá (NSC 0300-N) 707 Další barvy na poptání EPC oblá hrana 707 Frézování linek (LIN01) jednostranně - všechna provedení z programu Frézování linek (LIN01) oboustranně - všechna provedení z programu Vrtání pro kukátko 12 až 15 mm 127 Vrtání pro kukátko + 12 mm kukátko, 160 zorný úhe l, volně dodáváno 368 Bez podlahového těsnění, bez drážky Drážka pro podlahové těsnění 523 Falcové těsnění bílé, 3-stranné kolem dokola (u zvukoizolační třídy již obsaženo) ochrana strany pantů Simons Typ 206 namontovaný (dveřní díl) 919 Atypické rozměry a další doplňky naleznete také na straně 68 64

65 Funkční dveře Standardní specifikace Povrch Z výroby potažené odolným a světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Stavba ca. 45 mm silné, oboustraná 2-vrstvá dřevovláknitá deska Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Barva Čistě bílá = podobná RAL 9010, barva Extra bílá možná za příplatek Nová bílá Balení Kompozitní obal Model Popis Výška Šířka Cena WK2-32-K2 2-vrstvá plná dřevotřísková deska Klima tř. 2 2 x V 0026 WF*1 nikl, namontovaný Zvuk. izol. 1 PZ zámek, rozteč 55 mm, 1-stranný zámek SAG 1 RW,R 27 - R W ds, namontovaný 209, Odolnost 2 Namontované podlahové těsnění 209, Model Popis Výška Šířka Cena WK2-37-K2 3-vrstvá plná dřevotřísková deska Klima tř. 2 2 x V 0026 WF*1 nikl, namontovaný Zvuk. izol. 2 PZ zámek, rozteč 55 mm, 1-stranný zámek SAG 1 RW,R 32 - R W ds, namontovaný 209, Odolnost 2 namontované podlahové těsnění 209, Model Popis Výška Šířka Cena WK2-42-K2 2- vrstvá speciální zvukotěsná dřevovláknitá deska Klima tř. 2 2 x V 0037 WF *² nikl, namotnované Zvuk. izol. 3 PZ zámek, rozteč 55 mm, 1-stranný zámek SAG 1 RW,R 37 - R W ds, namontovaný 209, Odolnost 2 Těsnění ve falcu bílé, navléknuté 209, *1 U dveří s rozměrem 209,5 x 90 cm doporučujeme VX 7939/160 S panty Doplnění k povolení WK2 s ocelovou zárubní: Dextüra WK2 dveřní element s osvědčením o zkoušce WK2 dle DIN platí jen ve spojeníse standarní ocelovou zárubní dle DIN se zesíleným protiplechem, ochraným kováním dle DIN třídy ESI, tak jako profilovávložka dle DIN V 18254/07.91 část 6.4 třídy 2 menší/větší rozměr 835x198,5/96x 211 cm. Doplňky Příplatek na výše uvedené funkční dveře * PZ zámek, zádlab 65 mm, 1-stranný zámek SAG ds, namontovaný 141 PZ-zámek Fuhr 855 WE Typ 8 (čepy), 3-stranné zamykání, zádlab 55mm PZ-zámek Fuhr 855 WE Typ 8 (čepy), 3-stranné zamykání, zádlab 65mm PZ-zámek Fuhr 855 WE Typ 8 (šroub), 3-stranné zamykání, zádlab 65mm Dodatečně k uvedeným 3-stranným zámkům (připočíst jako příplatek), namontován držák zámku Specifické otvory zámku/frézování zámku a další zámky na poptání 2 panty VX7939/160 matný nikl namontovaný Specifické otvory pantů/frézování pantů na poptání Barva EPX Extra bílá (NSC 0300-N) 707 Další barvy na poptání EPC oblá hrana 707 Frézování linek (LIN01) jednostranně - všechna provedení z programu Frézování linek (LIN01) oboustranně - všechna provedení z programu Vrtání pro kukátko 12 až 15 mm 127 Vrtání pro kukátko + 12 mm kukátko, 160 zorný úhe l, volně dodáváno 368 Bez podlahového těsnění, bez drážky Drážka pro podlahové těsnění 523 Falcové těsnění bílé, 3-stranné kolem dokola (u zvukoizolační třídy již obsaženo) ochrana strany pantů Simons Typ 206 namontovaný (dveřní díl) 919 Nová bílá Atypické rozměry a další doplňky naleznete také na straně 68 65

66 Funkční dveře Standardní specifikace Povrch Z výroby potažené odolným a světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň Falc Barva Balení ca. 46 mm silné, oboustraná 2-vrstvá dřevovláknitá deska DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Čistě bílá = podobná RAL 9010, barva Extra bílá možná za příplatek Kompozitní obal Nová bílá Model Popis Výška Šířka Cena SD32-K3 1-vrstvá plná dřevotřísková deska Klima tř x V 0026 WF*1 nikl, namontovaný Zvuk. Izol. 1 PZ nikl stříbrný, zádlab 55 mm, třída 3, namontovaný 209, RW,R 27 - R W 33 * namontované podlahové těsnění 209, Model Popis Výška Šířka Cena SD37-K3 2-vrstvá plná dřevotřísková deska Klima tř. 3 2 x V 0026 WF*1 nikl, namontovaný Zvuk. izol. 2 PZ nikl stříbrný, zádlab 55 mm, třída 3, namontovaný 209, RW,R 32 - R W 38 namontované podlahové těsnění 209, Model Popis Výška Šířka Cena SD42-K3 2- vrstvá speciální zvukotěsná dřevovláknitá deska Klima tř. 3 2 x V 0037 WF *² nikl, namotnované Zvuk. izol.32 PZ nikl stříbro, zádlab 55 mm, třčída 3, namontované 209, RW,R 37 - R W 42 namontované podlahové těsnění; těsnění ve falcu bílé, 209, *1 u dveří v rozměru 209,5 x 90 cm doporučujeme V 0037 WF *2 u dveří v rozměru 209,5 x 90 cm doporučujeme VX7939/120 panty Nová bílá Doplňky Příplatek na výše uvedené funkční dveře PZ-zámek nikl stříbrný, rozteč 65 mm, třída PZ-zámek Fuhr 855 WE Typ 8 (čepy), 3-stranné zamykání, rozteč 55mm PZ-zámek Fuhr 855 WE Typ 8 (čepy), 3-stranné zamykání, rozteč 65mm PZ-zámek Fuhr 855 WE Typ 8 (šroub), 3-stranné zamykání, rozteč 65mm Dodatečně k uvedeným 3-stranným zámkům (připočíst jako příplatek), namontován držák zámku Specifické otvory zámku/frézování zámku a další zámky na poptání 2 panty V0037 WF nikl namontovaný (příplatek k 2xV0026WF) panty VX7939/120 matný nikl namontovaný (příplatek k 2 x V0026WF) panty VX7939/120 matný nikl namontovaný (příplatek k 2 x V0037WF) Specifické otvory pantů/frézování pantů na poptání Barva EPX Extra bílá (NSC 0300-N) 707 Další barvy na poptání EPC oblá hrana 707 Frézování linek (LIN01) jednostranně - všechna provedení z programu Frézování linek (LIN01) oboustranně - všechna provedení z programu Vrtání pro kukátko 12 až 15 mm 127 Vrtání pro kukátko + 12 mm kukátko, 160 zorný úhel, volně dodáváno 368 Bez podlahového těsnění, bez drážky Drážka pro podlahové těsnění 523 Falcové těsnění bílé, 3-stranné kolem dokola (u zvukoizolační třídy již obsaženo) ochrana strany pantů Simons Typ 206 namontovaný (dveřní díl) 919 Atypické rozměry a další doplňky naleznete také na straně 68 66

67 Funkční dveře Standardní specifikace Povrch Z výroby potažené odolným a světlu odlným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Výplň ca. 46 mm silné, oboustraná 2-vrstvá dřevovláknitá deska Falc DIN Falc 13 x 25,5 mm, folie ze 3 stran, ostrá hrana Barva Čistě bílá = podobná RAL 9010, barva Extra bílá možná za příplatek Nová bílá Balení Kompozitní obal Model Popis Výška Šířka Cena WK2-32-K3 1-vrstvá plná dřevotřísková deska Klima tř x V 0026 WF*1 nikl, namontovaný Zvuk. Izol. 1 PZ zámek, zádlab 55 mm, 1-stranný zámek SAG 1 RW,R 27 - R W DS, namontovaný 209, Odolnost 2 Namontované podlahové těsnění 209, Model Popis Výška Šířka Cena WK2-37-K3 2-vrstvá plná dřevotřísková deska Klima tř x V 0026 WF*1 nikl, namontovaný Zvuk. Izol. 2 PZ zámek, zádlab 55 mm, 1-stranný zámek SAG ds, RW,R 32 - R W 38 namontovaný 209, Odolnost 2 Namontované podlahové těsnění 209, Model Popis Výška Šířka Cena WK2-42-K3 2- vrstvá speciální zvukotěsná dřevovláknitá deska Klima tř x V 0037 WF *² nikl, namotnované Zvuk. Izol. 3 PZ zámek, zádlab 55 mm, 1-stranný zámek SAG ds, RW,R 37 - R W 42 namontované podlahové těsnění 209, Odolnost 2 Těsnění ve falcu bílé, navléknuté 209, * U dveří s rozměrem 209,5 x 90 doporučujeme VX 7939/160 s panty. Doplnění k povolení WK2 s ocelovou zárubní: Dextüra WK2 dveřní element s osvědčením o zkoušce WK2 dle DIN platí jen ve spojení se standarní ocelovou zárubní dle DIN se zesíleným protiplechem, ochraným kováním dle DIN třídy ESI, tak jako profilová vložka dle DIN V 18254/07.91část 6.4 třídy 2 menší/větší rozměr 83,5 x 198,5/96 x 211 cm. Doplňky Příplatek na výše uvedené funkční dveře * PZ zámek, rozteč 65 mm, 1-stranný zámek SAG ds, namontovaný 141 PZ-zámek Fuhr 855 WE Typ 8 (čepy), 3-stranné zamykání, zádlab 55 mm PZ-zámek Fuhr 855 WE Typ 8 (čepy), 3-stranné zamykání, zádlab 65 mm PZ-zámek Fuhr 855 WE Typ 8 (šroub), 3-stranné zamykání, zádlab 65 mm Dodatečně k uvedeným 3-stranným zámkům (připočíst jako příplatek), namontován držák zámku Specifické otvory zámku/frézování zámku a další zámky na poptání 2 panty VX7939/160 matný nikl namontovaný Specifické otvory pantů/frézování pantů na poptání Barva EPX Extra bílá (NSC 0300-N) 707 Další barvy na poptání EPC oblá hrana 707 Frézování linek (LIN01) jednostranně - všechna provedení z programu Frézování linek (LIN01) oboustranně - všechna provedení z programu Vrtání pro kukátko 12 až 15 mm 127 Vrtání pro kukátko + 12 mm kukátko, 160 zorný úhe l, volně dodáváno 368 Bez podlahového těsnění, bez drážky Drážka pro podlahové těsnění 523 Falcové těsnění bílé, 3-stranné kolem dokola (u zvukoizolační třídy již obsaženo) ochrana strany pantů Simons Typ 206 namontovaný (dveřní díl) 919 Nová bílá Atypické rozměry a další doplňky naleznete také na straně 68 67

68 Doplňky k funkčním dveřím Pevné křídlo Pro 2-křídlé dveře, protifalcové dveře s protiplechem, hrana nahoře a dole včetně podlahového těsnění, pro výšku dveří 197 a 209,5 cm * Falcové: šířka dveří 60 / 61 / 70 / 71 / 80 / 81 / 90/ 91 cm, cena dveří Upozornění: u 2-křídlých elementů ztrácí osvědčení o zkoušce svou platnost. Horní ostění, plná deska mm vysovké, 860 nebo 985mm široké, 45mm silné 4-stranný falc, falc fóliovaný stranný falc, dole protifalz, 4-straně fóliovaný Těsnění v protifalcu světlíku 502 Upozornění: osazením světlíku dveře ztrácí platnost osvědčení o zkoušce. Zvláštní velikosti do 20 kusů > 20 kusů Zvláštní výška min. 98,5-169,4 cm 100% z197 základu na poptání Zvláštní výška mezi 169,5-184,4 cm Zvláštní výška mezi 184,5-209,4 cm Zvláštní výška mezi 209,6-222 cm Zvláštní výška mezi 222,1-248,5 cm 30% z 197 základu na poptání 20% z 197 základu na poptání 30% z 209,5 základu na poptání 50% z 209,5 základu na poptání Zvláštní šířka min ,5 cm 40% z 80 základu na poptání Zvláštní šířka 57,1-94,4 cm 20% z 80 základu na poptání Zvláštní šířka mezi 94,6-96,3 cm 30% z 90 základu na poptání Zvláštní šířka > 96,3 cm možná pouze u výšky dveří max. 248,5 cm Zvláštní šířka mezi 96,4-107 cm 60% z 90 základu na poptání Basis = dveře hotové k zavěšení U více variant platí vyšší příplatek. Změnami velikostí odpadá osvědčení o zkoušce. Dbejte prosím na naše aktuální technické informace. 68

69 Poznámky 69

70 Zárubně falcové pro funkční dveře EPC lakovaná folie Včetně zesíleného protiplechu nikl stříbro, panty V WF Model 01 Tloušťka stěny 2-křídlé Barva Výška 8,5 / 10,5 12,5 / 14,5 16,5 18 / 20,5 25/27 29/32,5 Rund RR 60 mm oblá/oblá čistě bílá , Rund RR 80 mm oblá/oblá čistě bílá , Rund RE 60 mm oblá/ostrá čistě bílá , Rund RE 80 mm oblá/ostrá čistě bílá , Profil 65 mm profilovaná čistě bílá , Eleganz 70 mm zakulacená čistě bílá , Ostrá de Luxe small 55 mm ostrá s čistě bílá , Ostrá de Luxe medium 70 mm ostrá m čistě bílá , Ostrá de Luxe large 80 mm ostrá l čistě bílá , Ostrá de Luxe "FSC" 70 mm ostrá "FSC" čistě bílá , Nová bílá Objekt* 60 mm ostrá extra bílá , Objekt* 80 mm ostrá extra bílá , Upozornění: Doporučujeme protiplech WE s držící deskou. V závislosti na hodnotě zatížení doporučujeme osazení silnějších pantů nebo udělejte jiné opatření, např. 3 pant a /nebo dodatečné mechanické upevnění na zeď. Zárubně, v kterých dveře váží více než 50 kg jsou dodatečně upevněny mechanicky na stěnu např. s naší sadou. 70

71 Zárubně falcové pro funkční dveře Protiplechy (příplatek na zesílený WE-protiplech nikl stříbro) Ochrana WE-protiplech s držákem desky, namontovaná 763 Ochrana WE-protiplech s držákem desky pro 3-stranné zavírání Fuhr 855 WE Typ 8 (čepy), namontovaná Ochrana WE-protiplech s držákem desky pro 3-stranné zavírání Fuhr 855 WE Typ 3 (čepy), namontovaná Úhlový protiplech s E-otevíračem Úhlový protiplech s E-otevíračem a spínacím kontaktem Dodatečné k protiplechu pro 3-stranný zámek (přičteno jako příplatek) Držák zamykání namontovaný v zárubni (vhodný také pro WK2) Panty (příplatek z 2x V x3400WF) 3. pant V 4400 WF nikl spodní díly pantů V4600/7 + panty V4700 WF, montovány spodní díly pantů V4600DB + panty V 4400 WF, montovány elementy pantů VX D, vč. krytek, vesavěné (potřebná min. š. stěny 105 mm) WK 2 odolné proti vloupání (Příplatek na základní zárubně pro funkční dveře) pouze na model 01, ve všech variantách profilů Kombinace: WK2 protiplech pro 1-stranné zamykání + 2 spodní díly pantů V4600/7 + V4700 WF WK2 protiplech pro 1-stranné zamykání + 2 spodní díly pantů V4600DB + V4700 WF WK2 protiplech pro 1-stranné zamykání + 2 spodní díly pantů VX7502-3D, včetně krytek WK2 protiplech pro 3-stranné zamykání Fuhr 855 WE Typ 8 (šrouby) + 2 spodní díly pantů V4600/7 + V4700 WF WK2 protiplech pro 3-stranné zamykání Fuhr 855 WE Typ 8 (šrouby) + 2 spodní díly pantů V4600DB + V4700 WF WK2 protiplech pro 3-stranné zamykání Fuhr 855 WE Typ 8 (šrouby) + 2 spodní díly pantů V4600/7 + V4700 WF WK2 protiplech pro 3-stranné zamykání Fuhr 855 WE Typ 3 (pivotový šroub) + 2 spodní díly pantů V4600DB + V4700 WF WK2 protiplech pro 3-stranné zamykání Fuhr 855 WE Typ 3 (pivotový šroub) + 2 spodní díly pantů V4600DB + V4700 WF WK2 protiplech pro 3-stranné zamykání Fuhr 855 WE Typ 3 (pivotový šroub) + 2 spod. díly pantů VX7502-3D, včetně krytek Různé Dodatečná ochrana WE-protiplech pro 1-vrstvé uzamykání s držící deskou 792 Dodatečná sada zesílení krytek pantů ochrana pantů Simons Typ 206 (díl zárubně) namontovaný Těsnění zárubně bílé, volně (cena za bm) 72 Těsnění zárubně černé, volně (cena za bm) 81 Těsnění zárubně bílé, silněji naneseno, volně (cena za bm) 120 Úhel pro OTS, sešroubovaný v příčném dílu zárubně (pozor u kluzné kolejnice jsou nutné 2 ks) 226 Úhel pro OTS, volně (pozor u kluzné kolejnice jsou nutné 2 ks)

72 Zárubně falcové pro funkční dveře Atypické rozměry Různé výšky Od 98,5 cm do 169,4 cm dveřní výšky 100% z 197 cm základní výšky Od 169,5 cm do 208,1 cm dveřní výšky 20 % z 197 cm základní výšky Od 208,3 cm dveřní výšky do max. 243 cm BKAM 20 % z 209,5 cm základní výšky Různé šířky Od 31 cm do 56,9 cm dveřní šířky 100% Od 47,1 cm do 97 cm dveřní šířky 20% od 1011 mm do 1235 mm dveřní šířky 30% Různé tloušťky stěn 75 mm tloušťka stěny 10 % z 85 mm základní tloušťky stěny Od 105 mm do 325 mm 10% na další vyšší rozměr rastru Od 326 mm do 400 mm 30 % z 270 mm základní ceny Od 401 mm do 450 mm 45 % z 270 mm základní ceny Od 451 mm do 900 mm (se středově roztažitelnou spárou) 2 x cena zárubně dalšího vyššího rozměru rastru (=objednaná tloušťka stěny : 2) U více variant platí vyšší příplatek. Změnami velikostí odpadá osvědčení o zkoušce. Dbejte prosím na naše aktuální technické informace. 72

73 Poznámky 73

74 74

75 Protipožární elementy Protipožární program dextura je testován a certifikován dle nejnovějších požadavků. Naše číslo schválení : Z Na následujících stranách Vám ukážeme jednoduchou rychlou kalkulací. (Jen malý výňatek z rozsáhlého protipožárního programu.) K našim dalším možnostem (příklady vidíte níže) na Vaší poptávku. Panikové kování dle DIN EN 179 a DIN EN 1125 Různé vrchní otvírače dveří s kouřovou spínací centrálou, elektromechanickým určením atd. atd. Jazýčkové kontakty a E-otvírač Dveře s prosklením jiné povrchové úpravy Atypické rozměry, povolené možné až: T - 30 Falcové provedení: 2439 x 1170 mm Zvuková odol. Falcové provedení: 2110 x 985 mm Klima třída Falcové provedení: 2110 x 985 mm RD Falcové provedení: 2439 x 1170 mm Jsou možné různé konstrukce: 75

76 Protipožární elementy Standardní specifikace BS 30 K 2 Protipožární ochrana T-30 dle DIN EN Klima třída Klima třída 2 dle DIN EN 12219, zkoušené klima b Superlak Z výroby potažené odolným, světlu odolným EPC Superlakem (na bázi akrylátu) eletrkonicky tvrzený, šetrný k životnímu prostředí Tloušťka dveří Cca. 45 mm silné Falc Folie ze 3 stran, ostrá hrana Panty V 4737 WF u dřevěné zárubně / V 8037 u ocelové zárubně Zámek FH-PZ- zámek, zádlab 65 mm, čelní deska stříbrná Vrchní zavírač dveří Geze TS 4000, volně přiložen Klika plastová klika dle DIN 18273, černá, volně přiložená Barva Čistě bílá = podobná RAL 9010, barva extra bílá je možná za příplatek! Balení Dveřní křídlo v kompozitní obalu, dřevěné zárubeň v kartonu, ocelová zárubeň nebalená Nová bílá Šířky stěny Výška Šířka 10,5-14,5 14,6 20,5 20,6-27 Rund RR 60 mm* nebo Rund RE 60 mm* 209, , Šířky stěny Výška Šířka 10, ,1-20,5 20, ,1-29,5 1-dílná ocelová obložková zárubeň pro zdivo 209, , Šířky stěny Výška Šířka 10 10,1-12,5 12, ,1-20,5 1-dílná ocelová obložková zárubeň pro skelet 209, ,

77 Doplňky k protipožárním elementům Typ stěny: zdivo, dřevěná nebo kovová konstrukce? (Prosím udejte v objednávce.) Různé Příplatek za elementy s dřevěnou nebo kovovou zárubní Klima třída 3 (dle DIN EN 12219, zkoušené klima c) Zvukoizolační třída 1 (dle DIN EN ) a kouřotěsná funkce (dle DIN DIN EN ) Zvukoizolační třída 2 (dle DIN EN ) a kouřotěsná funkce (dle DIN DIN EN ) Zvukoizolační třída 3 (dle DIN EN ) a kouřotěsná funkce (dle DIN DIN EN ) Včetně VX 7939/120 systému pantů u dřevěné zárubně Včetně VX 7939/120 systému pantů u kovové zárubně EPC zakulacená hrana 814 Kukátko 12 mm 160, namontováno ve výrobě 584 Vrchní zavírač Geze 3000 (kluzná kolejnice) Různé Příplatek za elementy s dřevěnou nebo kovovou zárubní PZ-zámek Fuhr 855 WE Typ 8 (šrouby), 3-stranné zamykání, zádlab 65mm panty VX7939/160 S matný nikl, montované Zárubeň Eckig de Luxe 70 mm Profilová zárubeň 65 mm Šírka stěny 326 až max. 450 mm Bezfalc. provedení*, včetně zárubně ostrá de Luxe 70 mm, vč. 2x systém pantů VX 7729/ Bezfalc. provedení*, včetně zárubně ostrá de Luxe 70 mm, vč. 2x systém skytých pantů TE-510-3D Vrchní zavírač Geze Boxer ITS (integrovaný vrchní zavírač), možný pouze u bezfalc. Elementů Barva EPS extra bílá (NSC 0300-N), vč. Zárubně 70 mm Eckig de Luxe *Žádná zkouška zvukotěsnosti Různé Příplatek za elementy s dřevěnou nebo kovovou zárubní PZ-zámek Fuhr 855 WE Typ 8 (šrouby), 3-stranné zamykání, rozteč 65mm panty VX7939/160 S matný nikl, montované vrstvá ocelová zárubeň Dveřní křídlo v barvě EPC extra bílá (NSC 0300-N)

78 Protipožární elementy Standardní specifikace BS 30WK 2 K2 Protipožární ochrana T-30 dle DIN EN Klima třída Klima třída 2 dle DIN EN 12219, zkoušené klima b Odolnost WK 2 dle DIN V ENV 1627 Superlak Tloušťka dveří Falc Panty Zámek Vrchní zavírač dveří Klika Barva Balení Z výroby potažené odolným, světlu odolným EPC Superlakem (na bázi akrylátu) elektronicky tvrzený, šetrný k životnímu prostředí Cca. 45 mm silné Folie ze 3 stran, ostrá hrana V 4737 WF u dřevěné zárubně / V 8037 u ocelové zárubně FH-PZ- zámek, zádlab 65 mm, čelní deska stříbrná Geze TS 4000, volně přiložen plastová klika dle DIN 18273, černá, volně přiložená Čistě bílá = podobná RAL 9010, barva extra bílá je možná za příplatek! Dveřní křídlo v kompozitní obal, dřevěné zárubeň v kartonu, ocelová zárubeň nebalená Nová bílá Šířky stěny Výška Šířka 10,5-14,5 14,6-20,5 20, ,1-32,5 Rund RR 60 mm* nebo RundRE 60 mm* 209, , Šířky stěny Výška Šířka 10, ,1-20,5 20, ,1-29,5 29, dílná ocelová obložková zárubeň pro zdivo 209, , Šířky stěny Výška Šířka ,1-12,5 12, ,1-20,5 20, dílná ocelová obložková zárubeň pro skelet 209, ,

79 Doplňky k protipožárním elementům Typ stěny: zdivo, dřevěná nebo kovová konstrukce? (Prosím udejte v objednávce.) Příplatek za elementy s dřevěnou nebo kovovou zárubní Klima třída 3 (dle DIN EN 12219, zkoušené klima c) Zvukoizolační třída 1 (dle DIN EN ) a kouřotěsná funkce (dle DIN DIN EN ) Zvukoizolační třída 2 (dle DIN EN ) a kouřotěsná funkce (dle DIN DIN EN ) Zvukoizolační třída 3 (dle DIN EN ) a kouřotěsná funkce (dle DIN DIN EN ) Včetně VX 7939/120 systému pantů u dřevěné zárubně Včetně VX 7939/120 systému pantů u kovové zárubně EPC zakulacená hrana 814 Kukátko 12 mm 160, namontováno ve výrobě 584 Vrchní zavírač Geze 3000 (kluzná kolejnice) Příplatek za elementy s dřevěnou nebo kovovou zárubní PZ-zámek Fuhr 855 WE Typ 8 (šrouby), 3-stranné zamykání, zádlab 65mm panty VX7939/160 S matný nikl, montované Zárubeň Eckig de Luxe 70 mm Profilová zárubeň 65 mm Šírka stěny 326 až max. 450 mm Barva EPS extra bílá (NSC 0300-N), vč. Zárubně 70 mm Eckig de Luxe Příplatek za elementy s dřevěnou nebo kovovou zárubní PZ-zámek Fuhr 855 WE Typ 8 (šrouby), 3-stranné zamykání, zádlab 65mm panty VX7939/160 S matný nikl, montované vrstvá ocelová zárubeň Dveřní křídlo v barvě EPC extra bílá (NSC 0300-N)

80 Zárubně - vyobrazení jednotlivých typů Rund RR oblá-oblá (60/80 mm) Rund RE oblá-ostrá (60/80 mm) Profil (65 mm) Eleganz (70 mm) Ostrá de luxe small (55 mm) U provedení zárubně modelu 01, 03,10 lze i v bezfalcovém provedení Ostrá de luxe medium (70 mm) U provedení zárubně modelu 01, 03,10 lze i v bezfalcovém provedení Ostrá de luxe large (80 mm) U provedení zárubně modelu 01, 03,10 lze i v bezfalcovém provedení 80 81

81 Zárubně - vyobrazení jednotlivých typů TWIN - zárubeň bezfalcová 81

82 Skla Příplatky za hotové prosklené dveře s čirým sklem, pro výšku dveří 197 a 209,5 cm CN01 CN02 CN04 VV34 VV01 AB 22 CN05 VV35 VV05 Typ 04 Typ 04 CN07 VV37 VV06 AB 12 AB 32 CN08 VV21 VV31 VV33 VV38 VV32 VV ,5 AB 24 AB 14 AB 34 AB 42 CN10 VV28 VV23 VV26 VV29 VV41 VV36 VV42 VV43 VV39 VV08 Čiré sklo Čiré sklo ESG Satinato bílé Satinato bílé ESG Čiré sklo Screen lesklé Čiré sklo Screen lesklé ESG Čiré sklo bronz nebo šedé (Parsol) Čiré sklo bronz nebo šedé ESG (Parsol) Mastercarré Mastercarré ESG Masterpoint Masterpoint ESG Master Linea čiré Master Linea čiré ESG Masterray Masterray ESG Basic proužky Madras Pavé Madras Pavé ESG Madras Uadi Madras Uadi ESG Silvit bílé Silvit bílé ESG Listral bílé Chinchilla Chinchilla ESG Barock bílé Barock bílé ESG Facett frézované drážky ESG Pískované s čirým okrajem ESG vč. vč. vč. vč. vč. vč vč vč. vč. vč. vč. vč. vč. vč. vč. vč. vč Z optických důvodů jsme se rozhodli neoznačovat sklo ESG. 83

83 Skla Příplatky za hotové prosklené dveře s čirým sklem, pro výšku dveří 197 a 209,5 cm VV04 RD01 VV11 CA03 RD02 VV03 VV10 VV12 CT03 CT04 CA09 CA04 CA11 AE33 AE47 AE49 RD03 VV02 VV09 VV44 VV13 CT53 CT54 CA18 CA13 CA07 CA15 CA16 AE11 AE13 AE25 AE50 AE23 AE31 AE34 AE35 AE48 AE51 RD04 vč. - - vč vč. vč vč. vč. - vč. vč. vč. vč. vč. vč. vč. - - vč. vč. vč. vč. vč. vč. vč. vč. vč

84 Navštivte nás. Srdečně Vás zvenme na VETOS dveře a zárubně s.r.o. Pomněnice Benešov tel.: ofiice@vetos.cz
