SCZ5200 Výbuchu odolný systém pro okna a dveře

Transkript

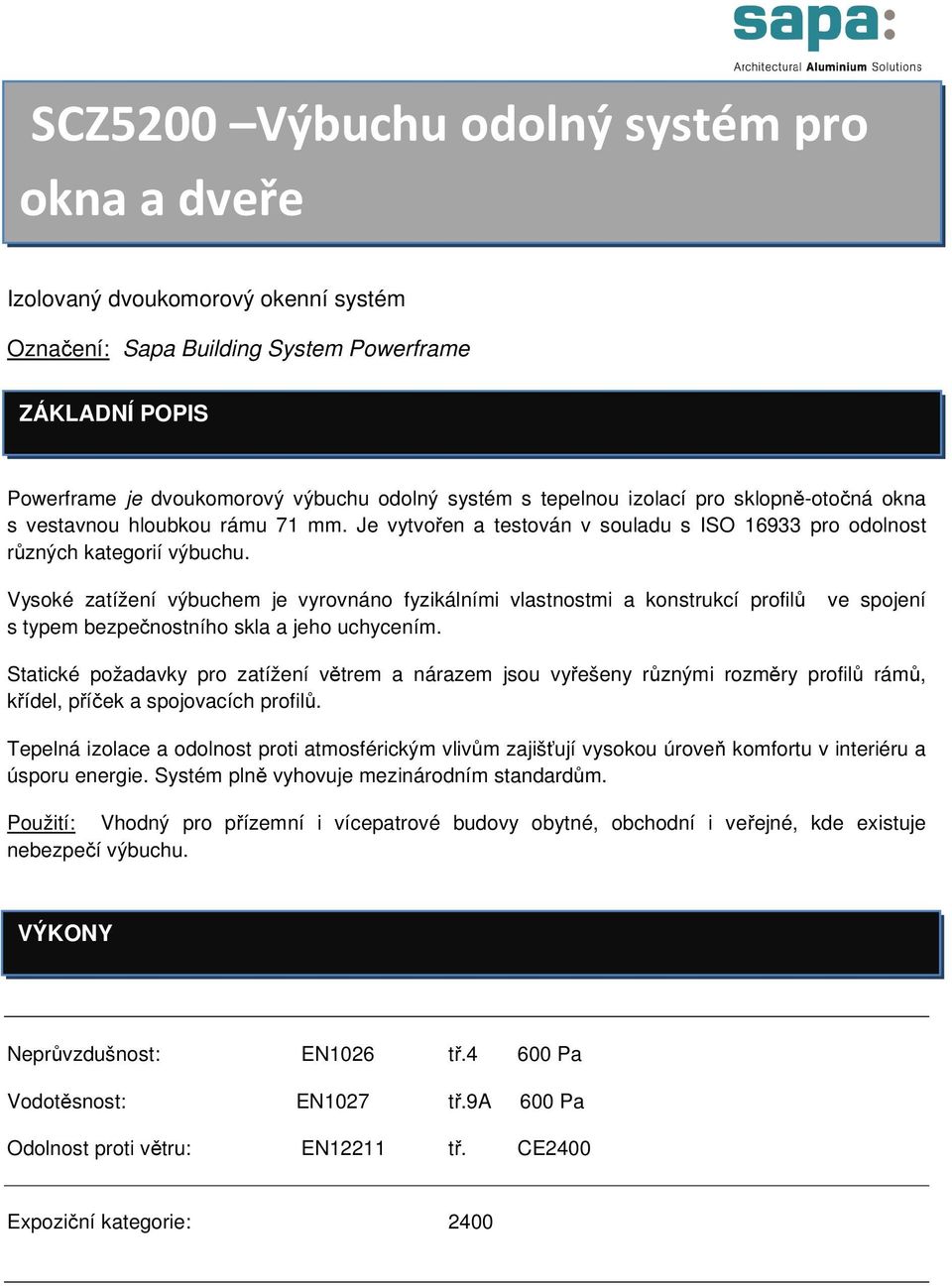

1 SCZ5200 Výbuchu odolný systém pro okna a dveře Izolovaný dvoukomorový okenní systém Označení: Sapa Building System Powerframe ZÁKLADNÍ POPIS Powerframe je dvoukomorový výbuchu odolný systém s tepelnou izolací pro sklopně-otočná okna s vestavnou hloubkou rámu 71 mm. Je vytvořen a testován v souladu s ISO pro odolnost různých kategorií výbuchu. Vysoké zatížení výbuchem je vyrovnáno fyzikálními vlastnostmi a konstrukcí profilů s typem bezpečnostního skla a jeho uchycením. ve spojení Statické požadavky pro zatížení větrem a nárazem jsou vyřešeny různými rozměry profilů rámů, křídel, příček a spojovacích profilů. Tepelná izolace a odolnost proti atmosférickým vlivům zajišťují vysokou úroveň komfortu v interiéru a úsporu energie. Systém plně vyhovuje mezinárodním standardům. Použití: Vhodný pro přízemní i vícepatrové budovy obytné, obchodní i veřejné, kde existuje nebezpečí výbuchu. VÝKONY Neprůvzdušnost: EN1026 tř Pa Vodotěsnost: EN1027 tř.9a 600 Pa Odolnost proti větru: EN12211 tř. CE2400 Expoziční kategorie: 2400

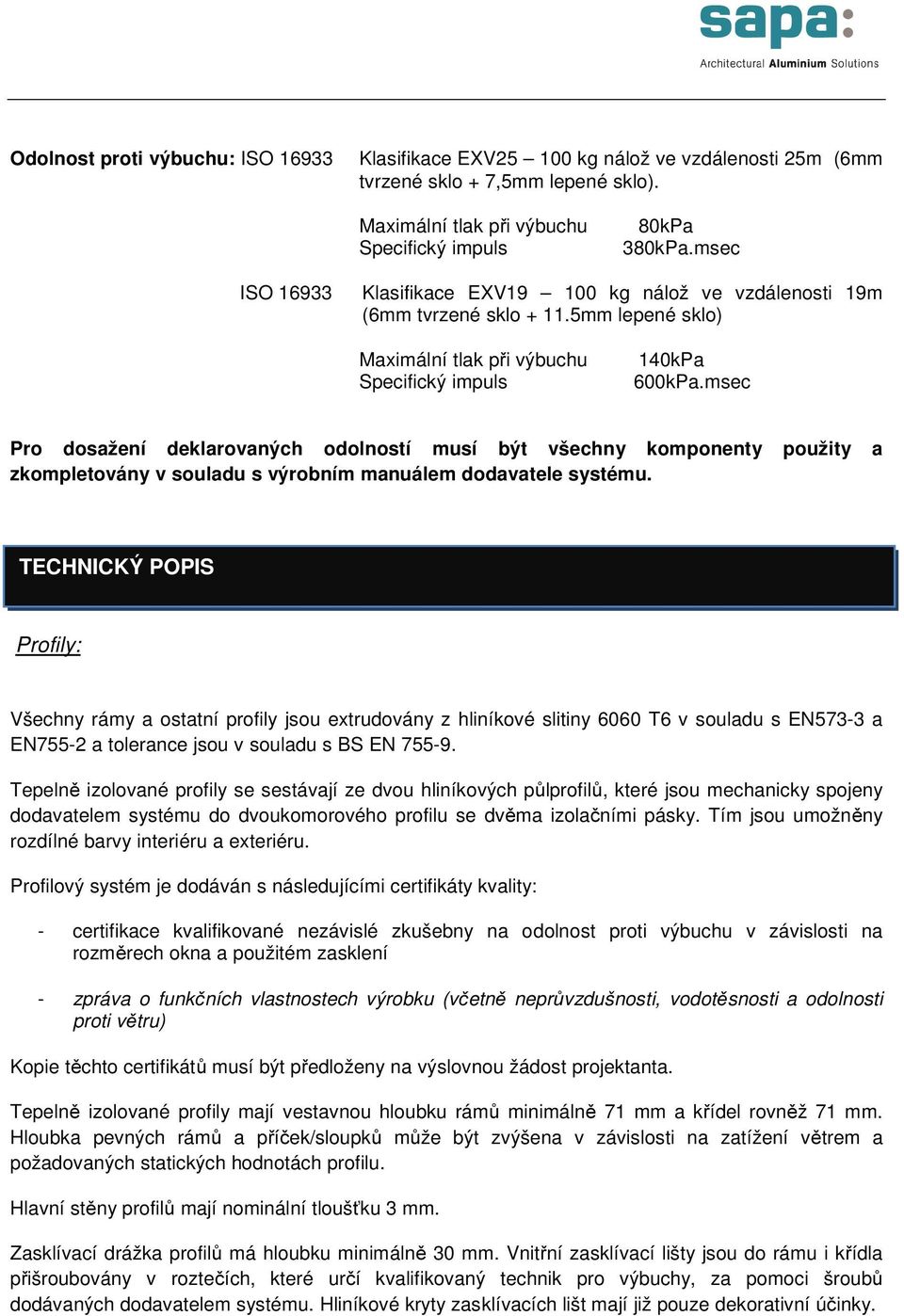

2 Odolnost proti výbuchu: ISO Klasifikace EXV kg nálož ve vzdálenosti 25m (6mm tvrzené sklo + 7,5mm lepené sklo). Maximální tlak při výbuchu Specifický impuls 80kPa 380kPa.msec ISO Klasifikace EXV kg nálož ve vzdálenosti 19m (6mm tvrzené sklo mm lepené sklo) Maximální tlak při výbuchu Specifický impuls 140kPa 600kPa.msec Pro dosažení deklarovaných odolností musí být všechny komponenty použity a zkompletovány v souladu s výrobním manuálem dodavatele systému. TECHNICKÝ POPIS Profily: Všechny rámy a ostatní profily jsou extrudovány z hliníkové slitiny 6060 T6 v souladu s EN573-3 a EN755-2 a tolerance jsou v souladu s BS EN Tepelně izolované profily se sestávají ze dvou hliníkových půlprofilů, které jsou mechanicky spojeny dodavatelem systému do dvoukomorového profilu se dvěma izolačními pásky. Tím jsou umožněny rozdílné barvy interiéru a exteriéru. Profilový systém je dodáván s následujícími certifikáty kvality: - certifikace kvalifikované nezávislé zkušebny na odolnost proti výbuchu v závislosti na rozměrech okna a použitém zasklení - zpráva o funkčních vlastnostech výrobku (včetně neprůvzdušnosti, vodotěsnosti a odolnosti proti větru) Kopie těchto certifikátů musí být předloženy na výslovnou žádost projektanta. Tepelně izolované profily mají vestavnou hloubku rámů minimálně 71 mm a křídel rovněž 71 mm. Hloubka pevných rámů a příček/sloupků může být zvýšena v závislosti na zatížení větrem a požadovaných statických hodnotách profilu. Hlavní stěny profilů mají nominální tloušťku 3 mm. Zasklívací drážka profilů má hloubku minimálně 30 mm. Vnitřní zasklívací lišty jsou do rámu i křídla přišroubovány v roztečích, které určí kvalifikovaný technik pro výbuchy, za pomoci šroubů dodávaných dodavatelem systému. Hliníkové kryty zasklívacích lišt mají již pouze dekorativní účinky.

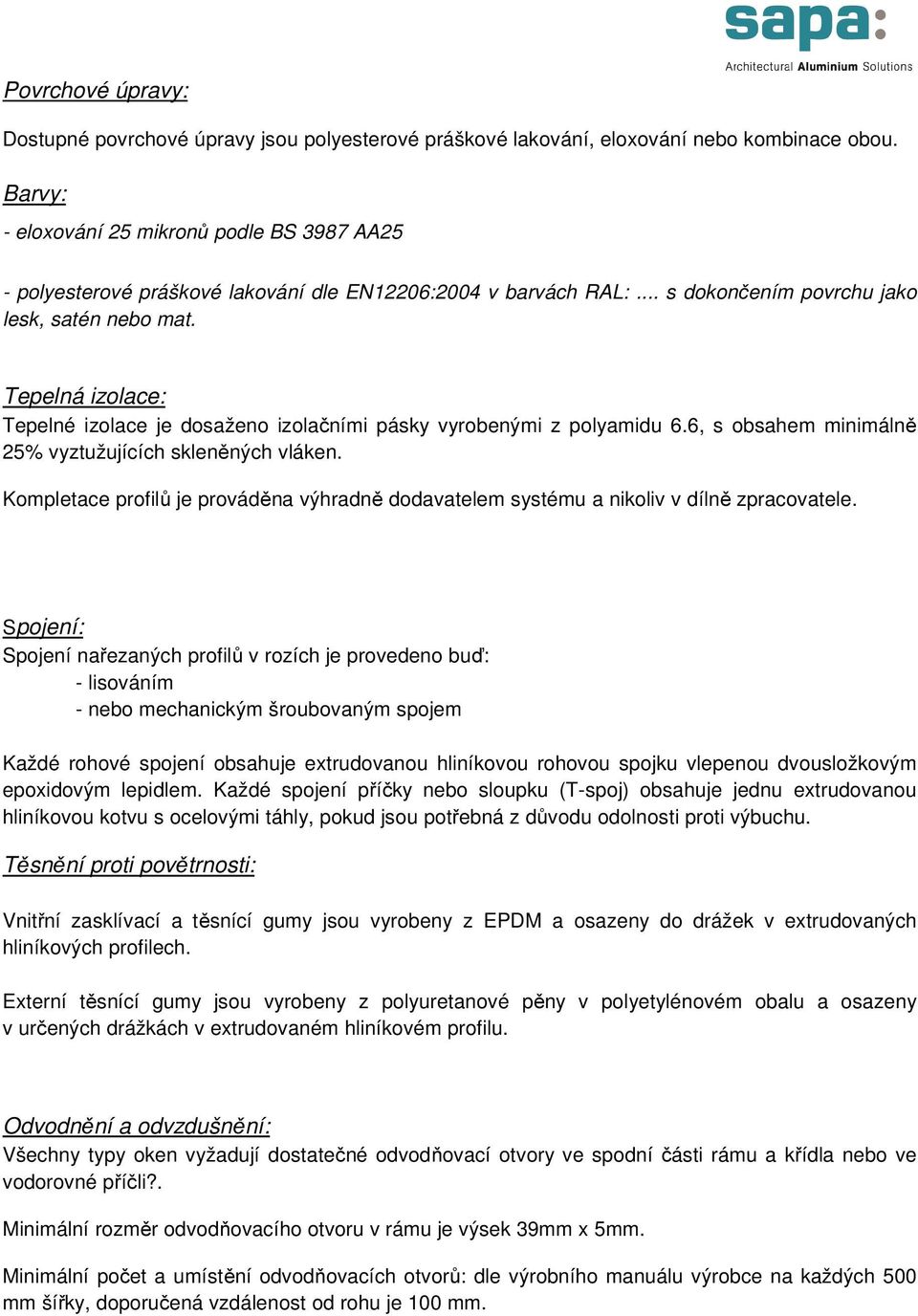

3 Povrchové úpravy: Dostupné povrchové úpravy jsou polyesterové práškové lakování, eloxování nebo kombinace obou. Barvy: - eloxování 25 mikronů podle BS 3987 AA25 - polyesterové práškové lakování dle EN12206:2004 v barvách RAL:... s dokončením povrchu jako lesk, satén nebo mat. Tepelná izolace: Tepelné izolace je dosaženo izolačními pásky vyrobenými z polyamidu 6.6, s obsahem minimálně 25% vyztužujících skleněných vláken. Kompletace profilů je prováděna výhradně dodavatelem systému a nikoliv v dílně zpracovatele. Spojení: Spojení nařezaných profilů v rozích je provedeno buď: - lisováním - nebo mechanickým šroubovaným spojem Každé rohové spojení obsahuje extrudovanou hliníkovou rohovou spojku vlepenou dvousložkovým epoxidovým lepidlem. Každé spojení příčky nebo sloupku (T-spoj) obsahuje jednu extrudovanou hliníkovou kotvu s ocelovými táhly, pokud jsou potřebná z důvodu odolnosti proti výbuchu. Těsnění proti povětrnosti: Vnitřní zasklívací a těsnící gumy jsou vyrobeny z EPDM a osazeny do drážek v extrudovaných hliníkových profilech. Externí těsnící gumy jsou vyrobeny z polyuretanové pěny v polyetylénovém obalu a osazeny v určených drážkách v extrudovaném hliníkovém profilu. Odvodnění a odvzdušnění: Všechny typy oken vyžadují dostatečné odvodňovací otvory ve spodní části rámu a křídla nebo ve vodorovné příčli?. Minimální rozměr odvodňovacího otvoru v rámu je výsek 39mm x 5mm. Minimální počet a umístění odvodňovacích otvorů: dle výrobního manuálu výrobce na každých 500 mm šířky, doporučená vzdálenost od rohu je 100 mm.

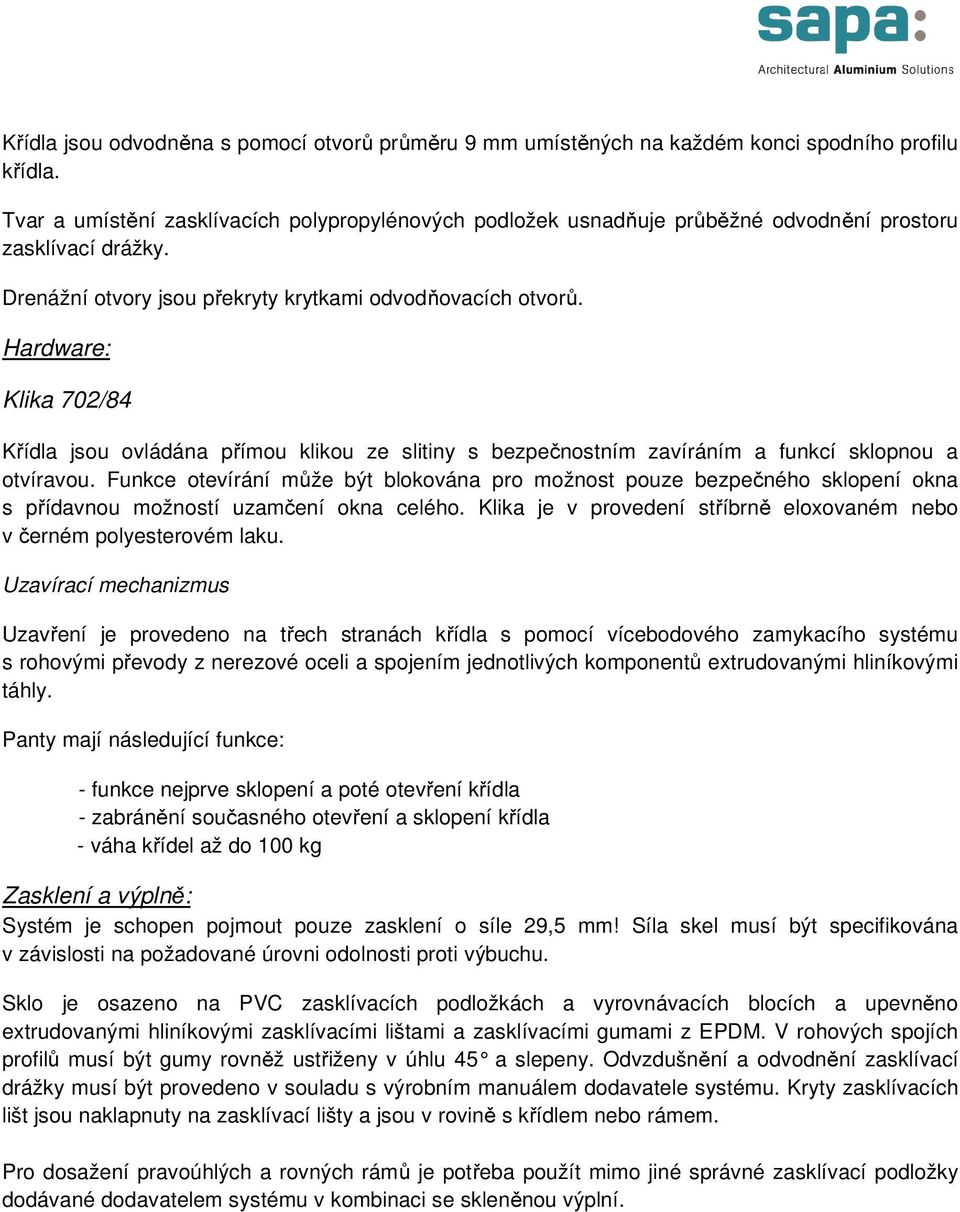

4 Křídla jsou odvodněna s pomocí otvorů průměru 9 mm umístěných na každém konci spodního profilu křídla. Tvar a umístění zasklívacích polypropylénových podložek usnadňuje průběžné odvodnění prostoru zasklívací drážky. Drenážní otvory jsou překryty krytkami odvodňovacích otvorů. Hardware: Klika 702/84 Křídla jsou ovládána přímou klikou ze slitiny s bezpečnostním zavíráním a funkcí sklopnou a otvíravou. Funkce otevírání může být blokována pro možnost pouze bezpečného sklopení okna s přídavnou možností uzamčení okna celého. Klika je v provedení stříbrně eloxovaném nebo v černém polyesterovém laku. Uzavírací mechanizmus Uzavření je provedeno na třech stranách křídla s pomocí vícebodového zamykacího systému s rohovými převody z nerezové oceli a spojením jednotlivých komponentů extrudovanými hliníkovými táhly. Panty mají následující funkce: - funkce nejprve sklopení a poté otevření křídla - zabránění současného otevření a sklopení křídla - váha křídel až do 100 kg Zasklení a výplně: Systém je schopen pojmout pouze zasklení o síle 29,5 mm! Síla skel musí být specifikována v závislosti na požadované úrovni odolnosti proti výbuchu. Sklo je osazeno na PVC zasklívacích podložkách a vyrovnávacích blocích a upevněno extrudovanými hliníkovými zasklívacími lištami a zasklívacími gumami z EPDM. V rohových spojích profilů musí být gumy rovněž ustřiženy v úhlu 45 a slepeny. Odvzdušn ění a odvodnění zasklívací drážky musí být provedeno v souladu s výrobním manuálem dodavatele systému. Kryty zasklívacích lišt jsou naklapnuty na zasklívací lišty a jsou v rovině s křídlem nebo rámem. Pro dosažení pravoúhlých a rovných rámů je potřeba použít mimo jiné správné zasklívací podložky dodávané dodavatelem systému v kombinaci se skleněnou výplní.

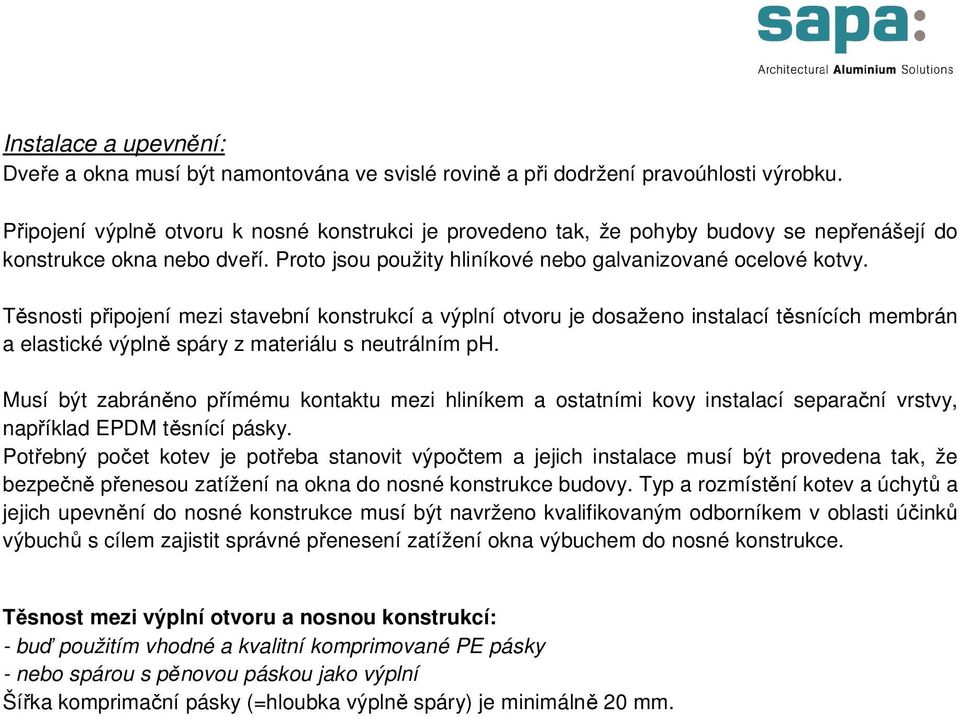

5 Instalace a upevnění: Dveře a okna musí být namontována ve svislé rovině a při dodržení pravoúhlosti výrobku. Připojení výplně otvoru k nosné konstrukci je provedeno tak, že pohyby budovy se nepřenášejí do konstrukce okna nebo dveří. Proto jsou použity hliníkové nebo galvanizované ocelové kotvy. Těsnosti připojení mezi stavební konstrukcí a výplní otvoru je dosaženo instalací těsnících membrán a elastické výplně spáry z materiálu s neutrálním ph. Musí být zabráněno přímému kontaktu mezi hliníkem a ostatními kovy instalací separační vrstvy, například EPDM těsnící pásky. Potřebný počet kotev je potřeba stanovit výpočtem a jejich instalace musí být provedena tak, že bezpečně přenesou zatížení na okna do nosné konstrukce budovy. Typ a rozmístění kotev a úchytů a jejich upevnění do nosné konstrukce musí být navrženo kvalifikovaným odborníkem v oblasti účinků výbuchů s cílem zajistit správné přenesení zatížení okna výbuchem do nosné konstrukce. Těsnost mezi výplní otvoru a nosnou konstrukcí: - buď použitím vhodné a kvalitní komprimované PE pásky - nebo spárou s pěnovou páskou jako výplní Šířka komprimační pásky (=hloubka výplně spáry) je minimálně 20 mm.

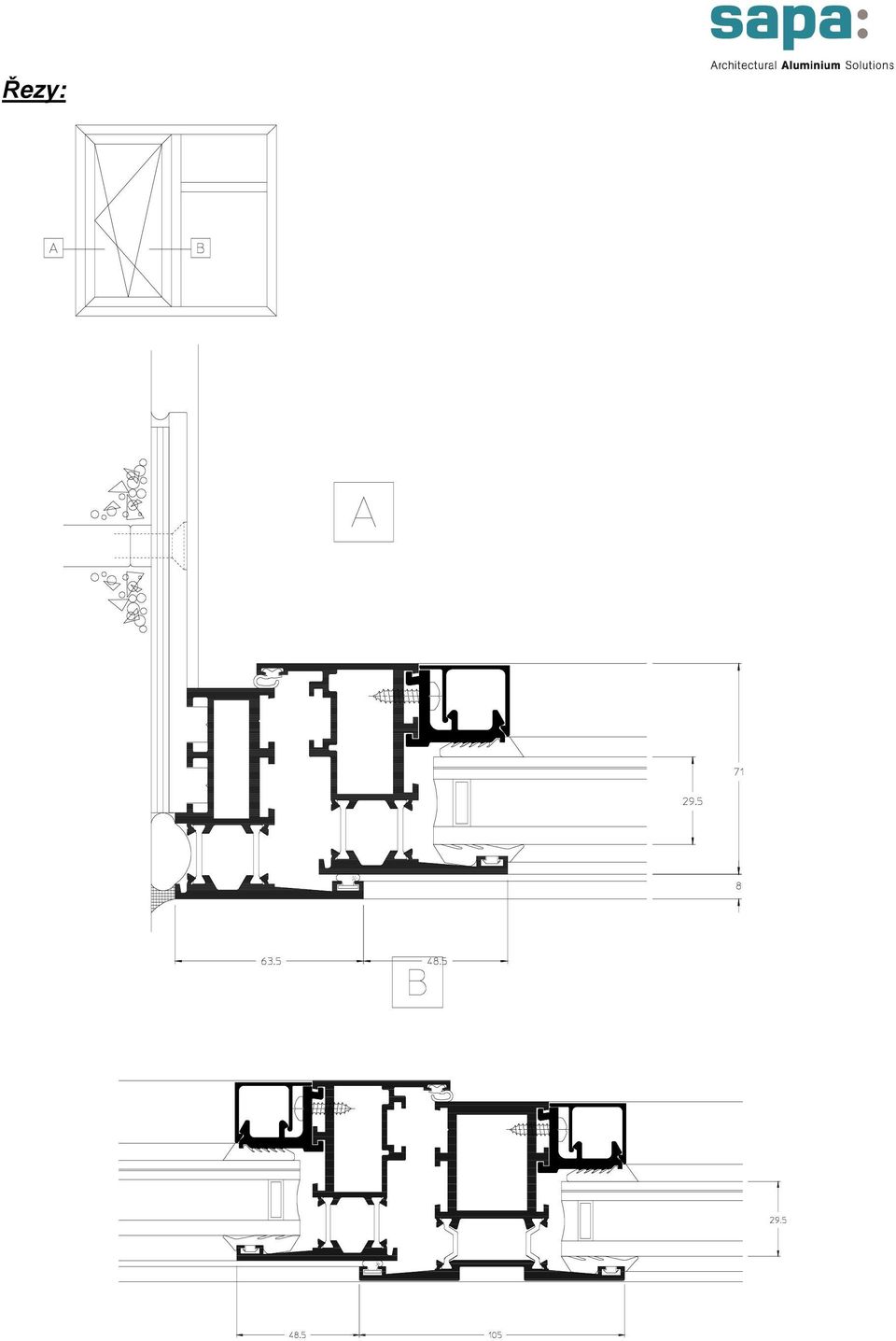

6 Řezy:
