Upozornění! Určeno pro kutily. KS400E CZ

Transkript

1 Upozornění! Určeno pro kutily CZ KS400E

2 A B C 5 D 3 E

3 Použití Vaše přímočará pila Black & Decker je určena pro řezání dřeva, plastů, keramických materiálů a plechů. Toto nářadí je určeno pouze pro spotřebitelské použití. Bezpečnostní předpisy Varování! Přečtěte si veškeré pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru anebo vážné poranění. Označení elektrické nářadí ve všech níže uvedených upozorněních odkazuje na vaše nářadí napájené ze sítě (s napájecím kabelem) nebo nářadí napájené bateriemi (bez napájecího kabelu). TYTO POKYNY USCHOVEJTE. 1. Pracovní oblast a. Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek na pracovním stole a nedostatek světla v jeho okolí může vést ke způsobení nehody. b. Nepracuje s elektrickým nářadím v prostředí s výbušnou atmosférou, jako jsou prostředí s hořlavými kapalinami, plyny nebo s výbušným prachem. Elektrické nářadí je zdrojem jiskření, což může vést k zapálení prachu nebo výparů. c. Při práci s nářadím zajistěte bezpečnou vzdálenost dětí a ostatních osob. Odvrácení pozornosti může zapříčinit ztrátu kontroly. 2. Elektrická bezpečnost a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Nikdy, jakýmkoliv způsobem zástrčku neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce zástrček. Neupravované zástrčky a odpovídající zásuvky snižují riziko vzniku úrazu elektrickým proudem. b. Vyvarujte se kontaktu s uzemněnými povrchy jako jsou potrubí, radiátory, sporáky nebo ledničky. Dojde-li k Vašemu uzemnění, hrozí zvýšené riziko úrazu elektrickým proudem. c. Nářadí nevystavujte dešti ani vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem. d. S napájecím kabelem zacházejte opatrně. Nepoužívejte přívodní kabel k přenášení nářadí, tahání nebo vytahování zástrčky 3 ČEŠTINA ze zásuvky.napájecí kabel držte z dosahu tepelných zdrojů, oleje, ostrých hran nebo pohyblivých částí. Poškozený nebo zapletený napájecí kabel zvyšuje riziko vzniku úrazu elektrickým proudem. e. Při práci s nářadím venku používejte prodlužovací kabely určené pro venkovní použití. Použití napájecího kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. 3. Bezpečnost obsluhy a. Zůstaňte stále pozorní, sledujte, co provádíte a při práci s nářadím přemýšlejte. S nářadím nepracujte pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může mít za následek vážné zranění. b. Používejte bezpečnostní výbavu. Vždy používejte prostředky k ochraně zraku. Bezpečnostní výbava, jako je respirátor, neklouzavá bezpečnostní obuv, pevná přilba nebo ochranná sluchátka použitá v odpovídajících podmínkách, snižuje riziko úrazu. c. Zabraňte náhodnému spuštění. Dříve než nářadí připojíte do elektrické zásuvky zajistěte, aby byl hlavní spínač ve vypnuté poloze. Přenášení nářadí s prstem na hlavním vypínači nebo připojení napájecího kabelu k elektrickému rozvodu pokud je hlavní vypínač nářadí v poloze zapnuto může způsobit úraz. d. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Klíče nebo jiné předměty ponechané u rotujících částí elektrického nářadí mohou způsobit vážné zranění. e. Nepřekážejte sami sobě. Při práci vždy udržujte vhodný a pevný postoj. To umožní lepší ovladatelnost nářadí v neočekávaných situacích. f. Vhodně se oblékejte. Nenoste volný oděv a šperky. Dbejte na to, aby se Vaše vlasy, oděv a rukavice nedostaly do kontaktu s pohyblivými částmi. Volné šaty, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny. g. Pokud je zařízení vybaveno adapterem pro připojení zařízení k zachytávání prachu, zajistěte jeho správné připojení

4 a řádnou funkci. Použití těchto zařízení může snížit nebezpečí týkající se prachu. 4. Použití výkonného nářadí a jeho údržba a. Nářadí nepřetěžujte. Pro konkrétní aplikace používejte vhodné nářadí. Správné elektrické nářadí bude pracovat lépe a bezpečněji, bude-li používáno ve výkonnostním rozsahu, pro který je určeno. b. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Jakékoliv elektrické nářadí s nefunkčním hlavním vypínačem je nebezpečné a musí být opraveno. c. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sítě. Taková preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d. Uložte elektrické nářadí mimo dosah dětí a nedovolte ostatním osobám, které toto nářadí neumí ovládat, aby s tímto elektrickým nářadím pracovaly. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné. e. Údržba elektrického nářadí. Zkontrolujte, zda u nářadí nejsou vychýlené nebo rozpojené pohyblivé části, zlomené díly nebo jakékoliv jiné závady, které mohou mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod vzniká v důsledku nedostatečné údržby nářadí. f. Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje. g. Používejte elektrické nářadí, příslušenství a pracovní nástroje podle zde uvedených pokynů a způsobem, který je určen každému jednotlivému typu elektrického nářadí. Vždy berte v úvahu pracovní podmínky a typ práce, kterou budete provádět. Použití nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné. 5. Servis a. Svěřte opravu Vašeho elektrického nářadí pouze osobě s příslušnou kvalifikací při použití výhradně originálních náhradních dílů. Tak zajistíte bezpečný chod nářadí. Další bezpečnostní pokyny týkající se přímočarých pil Varování! Vyvarujte se kontaktu nebo vdechnutí prachu vzniklého broušením, tento může být pro obsluhu a okolní osoby zdraví nebezpečný. Používejte masku proti prachu určenou speciálně na ochranu před toxickým prachem a podobnými zplodinami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru. Elektrická bezpečnost Toto nářadí je opatřeno dvojitou izolacíd; z tohoto důvodu není nutná ochrana zeměním. Vždy zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nářadí. Toto nářadí není určeno pro použití nedospělými nebo nezkušenými osobami bez dozoru. Děti musí být pod dozorem, aby si s nářadím nehrály. Poškozený napájecí kabel musí být vyměněn výrobcem nebo zástupcem značkového servisu firmy Black & Decker. Popis Toto nářadí je vybaveno některými nebo všemi následujícími prvky. 1. Hlavní spínač 2. Zajišťovací tlačítko 3. Regulátor plynule nastavitelných otáček 4. Ochranný kryt proti prachu 5. Vodící kladka pilového listu 6. Patka pily 7. Otvor pro odvod pilin 8. Klíč pro šrouby s hlavou s vnitřním šestihranem Montáž Varování! Před provedením následujících operací se ujistěte, zda je nářadí vypnuto a odpojeno od zdroje napětí a že se pilový list zastavil. Montáž pilového listu (obr. A) Sejměte kryt proti prachu (4). Pomocí dodaného klíče pro šrouby s hlavou s vnitřním šestihranem uvolněte šroub (9). Uchopte pilový list (10) podle nákresu tak,aby jeho zuby směřovaly dopředu. 4

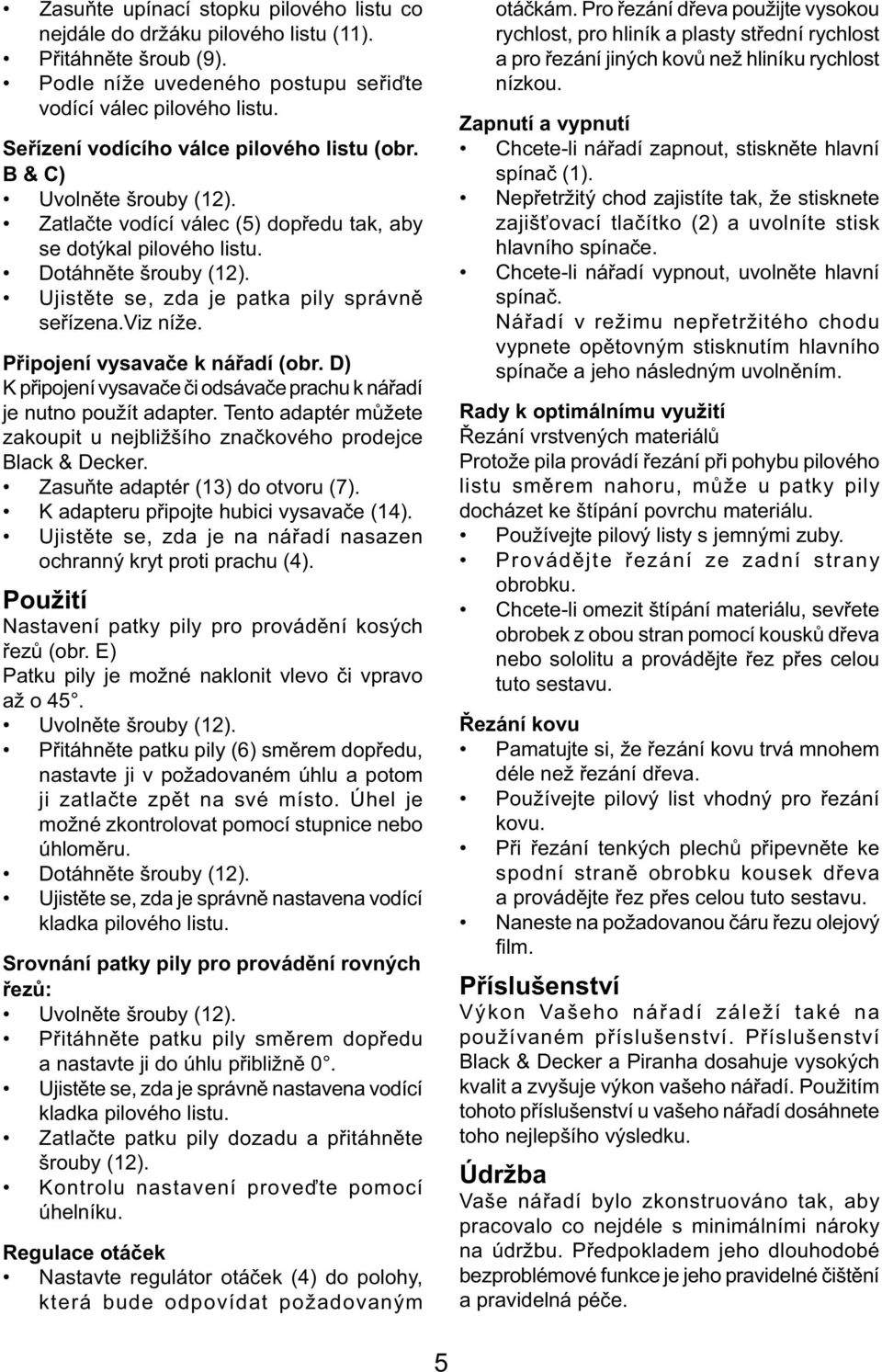

5 Zasuňte upínací stopku pilového listu co nejdále do držáku pilového listu (11). Přitáhněte šroub (9). Podle níže uvedeného postupu seřiďte vodící válec pilového listu. Seřízení vodícího válce pilového listu (obr. B & C) Uvolněte šrouby (12). Zatlačte vodící válec (5) dopředu tak, aby se dotýkal pilového listu. Dotáhněte šrouby (12). Ujistěte se, zda je patka pily správně seřízena.viz níže. Připojení vysavače k nářadí (obr. D) K připojení vysavače či odsávače prachu k nářadí je nutno použít adapter. Tento adaptér můžete zakoupit u nejbližšího značkového prodejce Black & Decker. Zasuňte adaptér (13) do otvoru (7). K adapteru připojte hubici vysavače (14). Ujistěte se, zda je na nářadí nasazen ochranný kryt proti prachu (4). Použití Nastavení patky pily pro provádění kosých řezů (obr. E) Patku pily je možné naklonit vlevo či vpravo až o 45. Uvolněte šrouby (12). Přitáhněte patku pily (6) směrem dopředu, nastavte ji v požadovaném úhlu a potom ji zatlačte zpět na své místo. Úhel je možné zkontrolovat pomocí stupnice nebo úhloměru. Dotáhněte šrouby (12). Ujistěte se, zda je správně nastavena vodící kladka pilového listu. Srovnání patky pily pro provádění rovných řezů: Uvolněte šrouby (12). Přitáhněte patku pily směrem dopředu a nastavte ji do úhlu přibližně 0. Ujistěte se, zda je správně nastavena vodící kladka pilového listu. Zatlačte patku pily dozadu a přitáhněte šrouby (12). Kontrolu nastavení proveďte pomocí úhelníku. Regulace otáček Nastavte regulátor otáček (4) do polohy, která bude odpovídat požadovaným otáčkám. Pro řezání dřeva použijte vysokou rychlost, pro hliník a plasty střední rychlost a pro řezání jiných kovů než hliníku rychlost nízkou. Zapnutí a vypnutí Chcete-li nářadí zapnout, stiskněte hlavní spínač (1). Nepřetržitý chod zajistíte tak, že stisknete zajišťovací tlačítko (2) a uvolníte stisk hlavního spínače. Chcete-li nářadí vypnout, uvolněte hlavní spínač. Nářadí v režimu nepřetržitého chodu vypnete opětovným stisknutím hlavního spínače a jeho následným uvolněním. Rady k optimálnímu využití Řezání vrstvených materiálů Protože pila provádí řezání při pohybu pilového listu směrem nahoru, může u patky pily docházet ke štípání povrchu materiálu. Používejte pilový listy s jemnými zuby. Provádějte řezání ze zadní strany obrobku. Chcete-li omezit štípání materiálu, sevřete obrobek z obou stran pomocí kousků dřeva nebo sololitu a provádějte řez přes celou tuto sestavu. Řezání kovu Pamatujte si, že řezání kovu trvá mnohem déle než řezání dřeva. Používejte pilový list vhodný pro řezání kovu. Při řezání tenkých plechů připevněte ke spodní straně obrobku kousek dřeva a provádějte řez přes celou tuto sestavu. Naneste na požadovanou čáru řezu olejový film. Příslušenství Výkon Vašeho nářadí záleží také na používaném příslušenství. Příslušenství Black & Decker a Piranha dosahuje vysokých kvalit a zvyšuje výkon vašeho nářadí. Použitím tohoto příslušenství u vašeho nářadí dosáhnete toho nejlepšího výsledku. Údržba Vaše nářadí bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Předpokladem jeho dlouhodobé bezproblémové funkce je jeho pravidelné čištění a pravidelná péče. 5

6 Ochrana životního prostředí Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem. Pokud nebudete nářadí Black & Decker dále používat nebo přejete-li si nářadí nahradit novým, nelikvidujte toto nářadí v běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu. Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin. Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku. Po ukončení životnosti výrobků Black & Decker, poskytuje společnost Black & Decker možnost recyklace těchto výrobků. Chcete-li využít této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování. Adresu nejbližšího značkového servisu naleznete u svého značkového prodejce Black & Decker na adrese, která je uvedena v tomto návodu. Přehled autorizovaných servisů Black & Decker a rovněž další informace, týkající se našeho poprodejního servisu, můžete nalézt také na internetové adrese: Technické údaje KS400 Příkon W 450 Počet zdvihů (bez zátěže) min ,100 Max. hloubka řezu Dřevo mm Ocel mm 3 3 Hliník mm 8 8 ES Prohlášení o shodě KS400 / AST40 Společnost Black & Decker prohlašuje, že tyto produkty odpovídají směrnicím: 98/37/EC, 89/336/EEC, EN 60745, EN 55014, EN L pa (akustický tlak) 88 db(a) L WA (akustický výkon) 99 db(a) hodnota vibrací přenášených na obsluhu 6,5 m/s 2 K pa (nepřesnost akustického tlaku) 3 db(a) K WA (nepřesnost akustického výkonu) 3 db(a) Kevin Hewitt Ředitel spotřebitelské techniky Spennymoor, County Durham DL16 6JG, Velká Británie

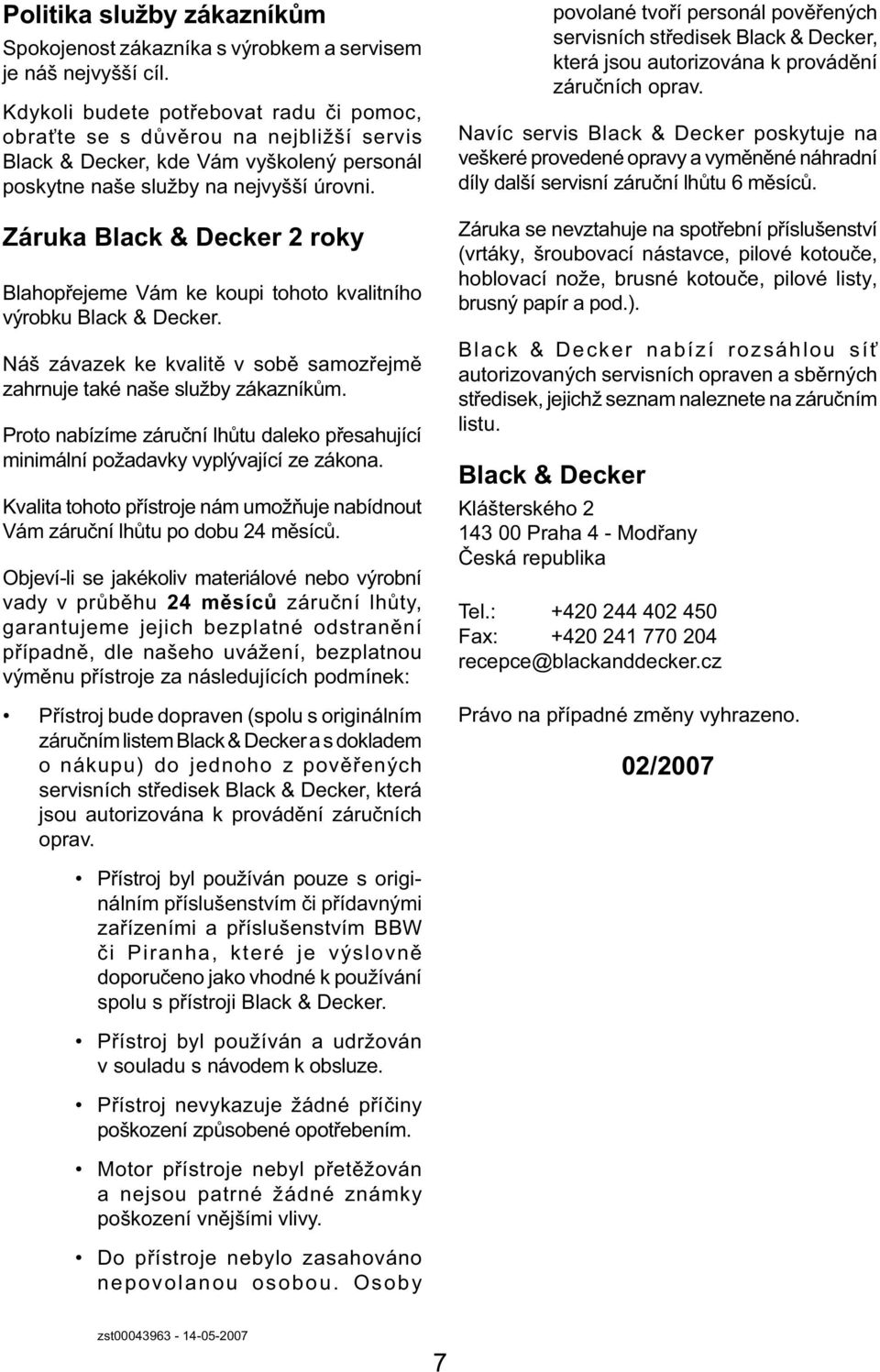

7 Politika služby zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka Black & Decker 2 roky Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců. Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav. povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav. Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců. Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.). Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu. Black & Decker Klášterského Praha 4 - Modřany Česká republika Tel.: Fax: recepce@blackanddecker.cz Právo na případné změny vyhrazeno. 02/2007 Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker. Přístroj byl používán a udržován v souladu s návodem k obsluze. Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením. Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby zst

8 BLACK & DECKER Klášterského Praha 412 Modřany Česká Republika Tel.: ,6 Fax: Servis: recepce@blackanddecker.cz BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BLACK & DECKER Stará Vajnorská cesta Bratislava Slovenská republika Tel.: ,3 Fax: informacie@blackanddecker.sk BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Garbiarska Košice Tel.: bandserviske@zoznam.sk 8

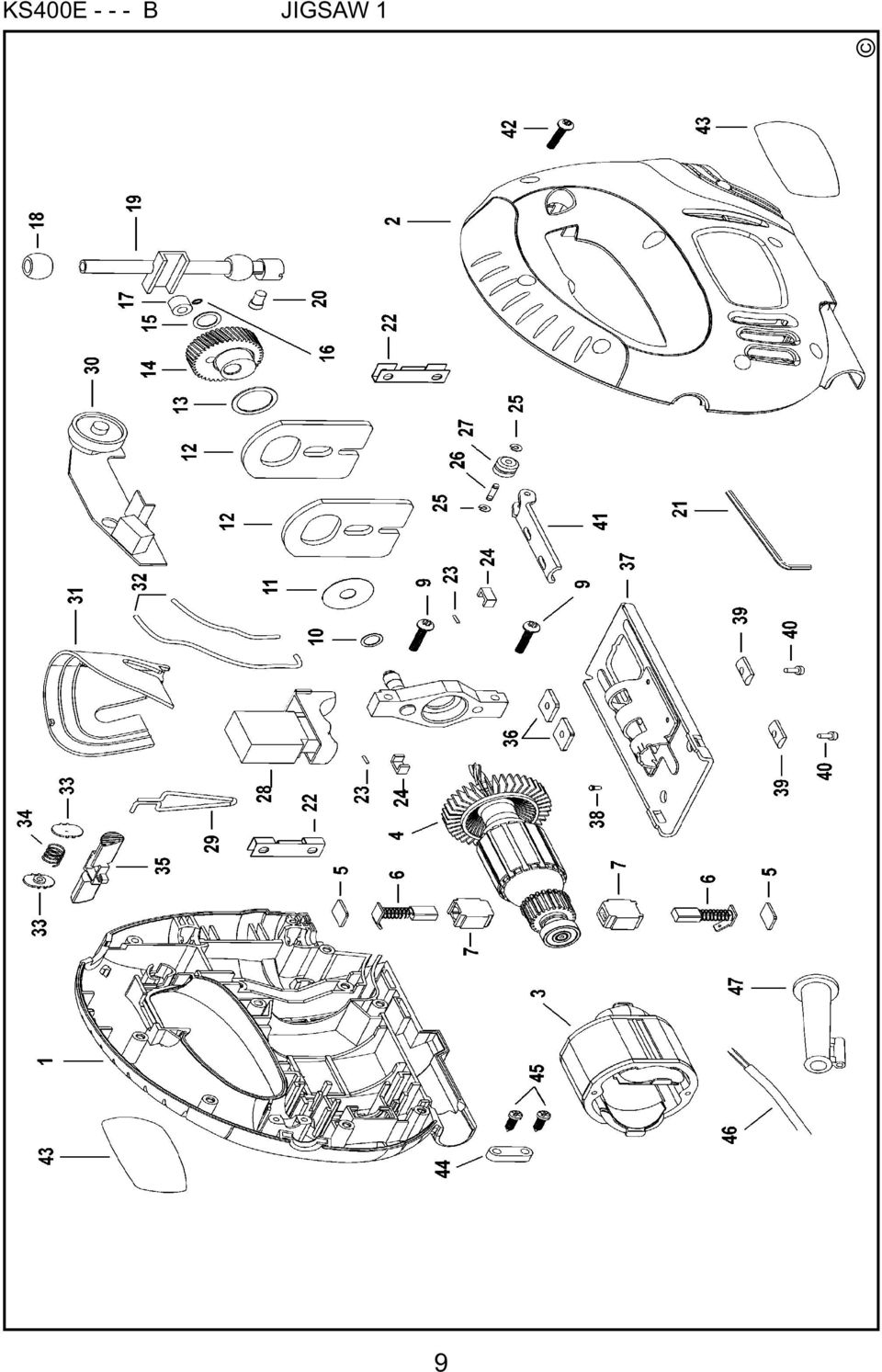

9 KS400E B JIGSAW 1 9

10 10

11 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 24 PL SK miesiące mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

12 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Obozowa Warszawa Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 02/07
