Upozornění! Určeno pro kutily CZ KA88

Transkript

1 Upozornění! Určeno pro kutily CZ KA88

2 2

3 ČEŠTINA Použití Vaše elektrická pásová bruska Black & Decker je určena pro broušení dřeva, kovu, plastů a lakovaných povrchů. Toto nářadí je určeno pouze pro spotřebitelské použití. Bezpečnostní předpisy Varování! Přečtěte si řádně všechny pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru anebo vážné poranění. Označení elektrické nářadí ve všech níže uvedených upozorněních odkazuje na Vaše nářadí napájené ze sítě (s napájecím kabelem) nebo nářadí napájené bateriemi (bez napájecího kabelu). TYTO POKYNY USCHOVEJTE. 1. Pracovní prostor a. Udržujte pracovní prostor v čistotě a dobře osvětlen. Přeplněný a neosvětlený pracovní prostor může vést ke způsobení úrazu. b. Nepracujte s elektrickým nářadím v prostorách s výbušnou atmosférou, jako jsou například prostory obsahující hořlavé kapaliny, plyny nebo výbušnou koncentraci prachu. Elektrické nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c. Při práci s elektrickým nářadím dbejte na to, aby se k tomuto nářadí nepřibližovaly děti a okolo stojící osoby. Rozptylování může způsobit ztrátu kontroly nad nářadím. 2. Elektrická bezpečnost a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U nářadí chráněného zemněním nepoužívejte žádné redukce zástrček. Originální zástrčky a zásuvky snižují riziko způsobení úrazu elektrickým proudem. b. Vyvarujte se dotyku s uzemněnými povrchy jako jsou potrubí, radiátory, sporáky a ledničky. Dojde-li k Vašemu uzemnění, hrozí zvýšené riziko úrazu elektrickým proudem. c. Nevystavujte elektrické nářadí dešti nebo vlhkým provozním podmínkám. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem. d. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k přenášení nářadí nebo k jeho posouvání a netahejte za něj při odpojování nářadí od elektrické sítě. Dbejte na to, aby se napájecí kabel nedostal do kontaktu s tepelnými zdroji, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. e. Pokud s nářadím pracujete ve venkovním prostředí, používejte prodlužovací kabel určený pro venkovní prostředí. Použití napájecího kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. 3. Bezpečnost osob a. Buďte pozorní, stále sledujte, co děláte a o prá ci s elektrickým nářadím vždy přemýšlejte. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může mít za následek vážné zranění. b. Používejte bezpečnostní výbavu. Vždy používejte ochranu zraku. Bezpečnostní vybavení jako jsou maska proti prachu, neklouzavá pracovní obuv, pevná přilba nebo ochrana sluchu v určitých pracovních podmínkách snižují riziko způsobení úrazu. c. Zabraňte náhodnému spuštění. Před připojením napájecího kabelu k zásuvce se ujistěte, zda je hlavní spínač v poloze vypnuto. Přenášení elektrického nářadí s prstem na hlavním spínači nebo připojení napájecího kabelu nářadí k síti, je-li hlavní spínač v poloze zapnuto, zvyšuje riziko nehody. d. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotujících částech nářadí mohou způsobit úraz. e. Nepřekážejte sami sobě. Při práci vždy udržujte vhodný a pevný postoj. To umožní lepší ovladatelnost nářadí v neočekávaných situacích. f. Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Dbejte na to, aby se Vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny. g. Pokud je zařízení vybaveno adaptérem pro připojení zařízení k zachytávání prachu, zajistěte jeho správné připojení a řádnou funkci. Použití těchto zařízení může snížit nebezpečí týkající se prachu. 4. Použití elektrického nářadí a jeho údržba a. Nářadí nepřetěžujte. Používejte správné elektrické nářadí, které odpovídá prováděné práci. Správné elektrické nářadí bude pracovat lépe a bezpečněji, bude-li používáno ve výkonnostním rozsahu, pro který je určeno. b. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. c. Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením nářadí vždy odpojte napájecí kabel od zásuvky. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d. Uložte elektrické nářadí mimo dosah dětí a nedovolte ostatním osobám, které toto nářadí neumí ovládat nebo které neznají tyto bezpečnostní pokyny, aby s tímto elektrickým nářadím pracovaly. Elektrické nářadí je v rukou nekvalifi kované obsluhy nebezpečné. e. Údržba nářadí. Zkontrolujte, zda nářadí nemá vychýlené nebo rozpojené pohyblivé části, zlomené díly nebo jakoukoliv jinou závadu, 3

4 která může mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. f. Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje. g. Používejte elektrické nářadí, příslušenství a pracovní nástroje podle zde uvedených pokynů a způsobem, který je určen každému jednotlivému typu elektrického nářadí. Vždy berte v úvahu pracovní podmínky a typ práce, kterou budete provádět. Používání elektrického nářadí k jiným než určeným aplikacím může vést ke způsobení rizikových situací. 5. Opravy a. Svěřte údržbu elektrického nářadí kvalifikovanému mechanikovi, který bude používat pouze originální náhradní díly. Tímto způsobem zajistíte stálou bezpečnost elektrického nářadí. Další bezpečnostní pokyny týkající se brusek Varování! Vyvarujte se kontaktu nebo vdechnutí prachu vzniklého broušením, protože tento prach může ohrožovat zdraví obsluhy a okolních osob. Používejte masku proti prachu určenou speciálně na ochranu před toxickým prachem a podobnými zplodinami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru. Po ukončení broušení odstraňte všechen prach. Buďte velmi opatrní při broušení povrchů opatřených nátěry, které mohou obsahovat přísadu olova nebo při broušení dřevěných a kovových materiálů, při kterém mohou vznikat toxické látky: - Zamezte vstupu dětí a těhotných žen do pracovního prostoru. - V pracovním prostoru nejezte, nepijte a nekuřte. - Zajistěte bezpečnou likvidaci prachu a ostatních nečistot vzniklých při broušení. Toto nářadí není určeno pro použití mládeží nebo nezkušenými osobami bez dozoru. Děti musí být pod dozorem, aby si s nářadím nehrály. Poškozený napájecí kabel musí být vyměněn výrobcem nebo mechanikem značkového servisu Black & Decker. Elektrická bezpečnost Toto nářadí je chráněno dvojitou izolací. Proto není nutné použití zemnícího vodiče. Vždy zkontrolujte, zda napájecí napětí zdroje odpovídá napětí na výkonovém štítku. Popis 1. Hlavní spínač (zapnuto/vypnuto) 2. Zajišťovací tlačítko 3. Nastavitelná rukojeť 4. Napínací páka 5. Odklápěcí kryt 6. Středící šroub 7. Výstup pro odvod prachu Montáž nářadí Varování! Před montáží se ujistěte, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky. Uchycení brusného pásu (obr. A) Varování! Nikdy nepoužívejte brusku bez brusného pásu. Vytáhněte napínací páku (4) směrem ven, abyste uvolnili napnutí brusného pásu (8). Sejměte starý brusný pás. Nasaďte na vodící válce nový brusný pás. Ujistěte se, zda jsou šipky na brusném pásu ve stejném směru jako šipky na nářadí. Zatlačte napínací páku (4) směrem dovnitř, aby došlo k napnutí brusného pásu. Seřizování brusného pásu (obr. B) Chcete-li zajistit správný pohyb brusného pásu, musí být tento pás na vodících válcích správně vystředěn. Otočte nářadí spodní stranou nahoru a zapněte jej. Podle potřeby otáčejte seřizovacím šroubem (6), dokud nebude pohyb pásu zcela vystředěn. Seřízení rukojeti (obr. C) Rukojeť brusky může být nastavena do 3 poloh. Vyklopte směrem ven zajišťovací rukojeť (9) a odjistěte tak rukojeť (3). Nastavte rukojeť do požadované polohy. Zajistěte rukojeť v této poloze sklopením zajišťovací rukojeti. Odklopení krytu (obr. D) Při broušení na omezených místech můžete provést odklopení krytu. Varování! Kryt může být odklopen pouze v případě, je-li nastavitelná rukojeť v horní poloze. Nastavte rukojeť (3) do kolmé polohy. Zvedněte kryt (5). Chcete-li kryt opět sklopit, nejdříve roztáhněte příchytky (10). Nasazení a sejmutí prachového sáčku (obr. E) Nasuňte prachový sáček (11) na výstupní otvor pro odvod prachu (7). Chcete-li tento sáček sejmout, vysuňte jej z výstupního otvoru. Připojení vysavače (obr. F) Nasuňte adaptér (12) na výstupní otvor pro odvod prachu (7). Připojte hadici vysavače k výstupnímu otvoru adaptéru. Použití Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování nářadí. 4

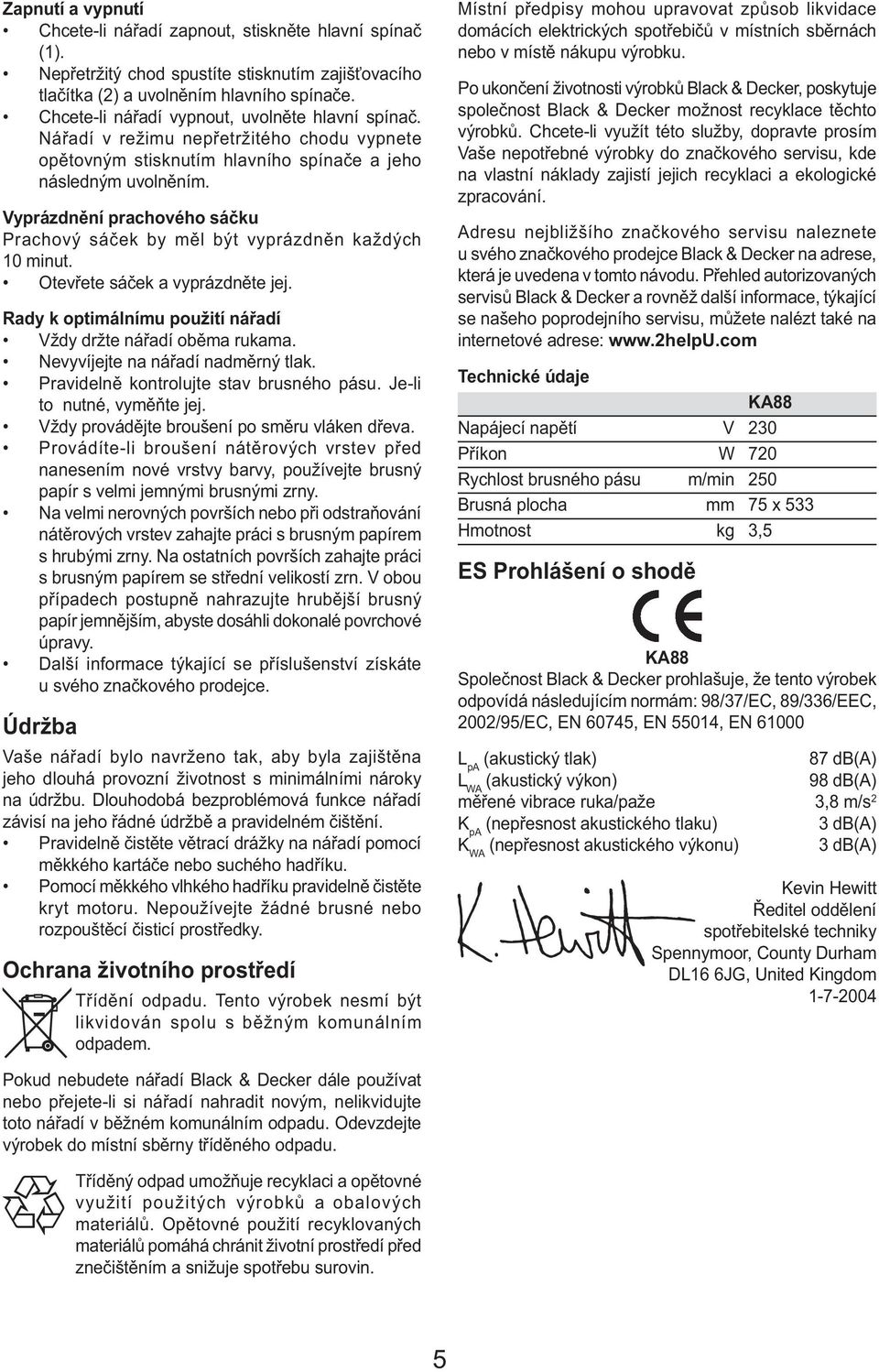

5 Zapnutí a vypnutí Chcete-li nářadí zapnout, stiskněte hlavní spínač (1). Nepřetržitý chod spustíte stisknutím zajišťovacího tlačítka (2) a uvolněním hlavního spínače. Chcete-li nářadí vypnout, uvolněte hlavní spínač. Nářadí v režimu nepřetržitého chodu vypnete opětovným stisknutím hlavního spínače a jeho následným uvolněním. Vyprázdnění prachového sáčku Prachový sáček by měl být vyprázdněn každých 10 minut. Otevřete sáček a vyprázdněte jej. Rady k optimálnímu použití nářadí Vždy držte nářadí oběma rukama. Nevyvíjejte na nářadí nadměrný tlak. Pravidelně kontrolujte stav brusného pásu. Je-li to nutné, vyměňte jej. Vždy provádějte broušení po směru vláken dřeva. Provádíte-li broušení nátěrových vrstev před nanesením nové vrstvy barvy, používejte brusný papír s velmi jemnými brusnými zrny. Na velmi nerovných površích nebo při odstraňování nátěrových vrstev zahajte práci s brusným papírem s hrubými zrny. Na ostatních površích zahajte práci s brusným papírem se střední velikostí zrn. V obou případech postupně nahrazujte hrubější brusný papír jemnějším, abyste dosáhli dokonalé povrchové úpravy. Další informace týkající se příslušenství získáte u svého značkového prodejce. Údržba Vaše nářadí bylo navrženo tak, aby byla zajištěna jeho dlouhá provozní životnost s minimálními nároky na údržbu. Dlouhodobá bezproblémová funkce nářadí závisí na jeho řádné údržbě a pravidelném čištění. Pravidelně čistěte větrací drážky na nářadí pomocí měkkého kartáče nebo suchého hadříku. Pomocí měkkého vlhkého hadříku pravidelně čistěte kryt motoru. Nepoužívejte žádné brusné nebo rozpouštěcí čisticí prostředky. Ochrana životního prostředí Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem. Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku. Po ukončení životnosti výrobků Black & Decker, poskytuje společnost Black & Decker možnost recyklace těchto výrobků. Chcete-li využít této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování. Adresu nejbližšího značkového servisu naleznete u svého značkového prodejce Black & Decker na adrese, která je uvedena v tomto návodu. Přehled autorizovaných servisů Black & Decker a rovněž další informace, týkající se našeho poprodejního servisu, můžete nalézt také na internetové adrese: Technické údaje KA88 Napájecí napětí V 230 Příkon W 720 Rychlost brusného pásu m/min 250 Brusná plocha mm 75 x 533 Hmotnost kg 3,5 ES Prohlášení o shodě KA88 Společnost Black & Decker prohlašuje, že tento výrobek odpovídá následujícím normám: 98/37/EC, 89/336/EEC, 2002/95/EC, EN 60745, EN 55014, EN L pa (akustický tlak) 87 db(a) L WA (akustický výkon) 98 db(a) měřené vibrace ruka/paže 3,8 m/s 2 K pa (nepřesnost akustického tlaku) 3 db(a) K WA (nepřesnost akustického výkonu) 3 db(a) Kevin Hewitt Ředitel oddělení spotřebitelské techniky Spennymoor, County Durham DL16 6JG, United Kingdom Pokud nebudete nářadí Black & Decker dále používat nebo přejete-li si nářadí nahradit novým, nelikvidujte toto nářadí v běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu. Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin. 5

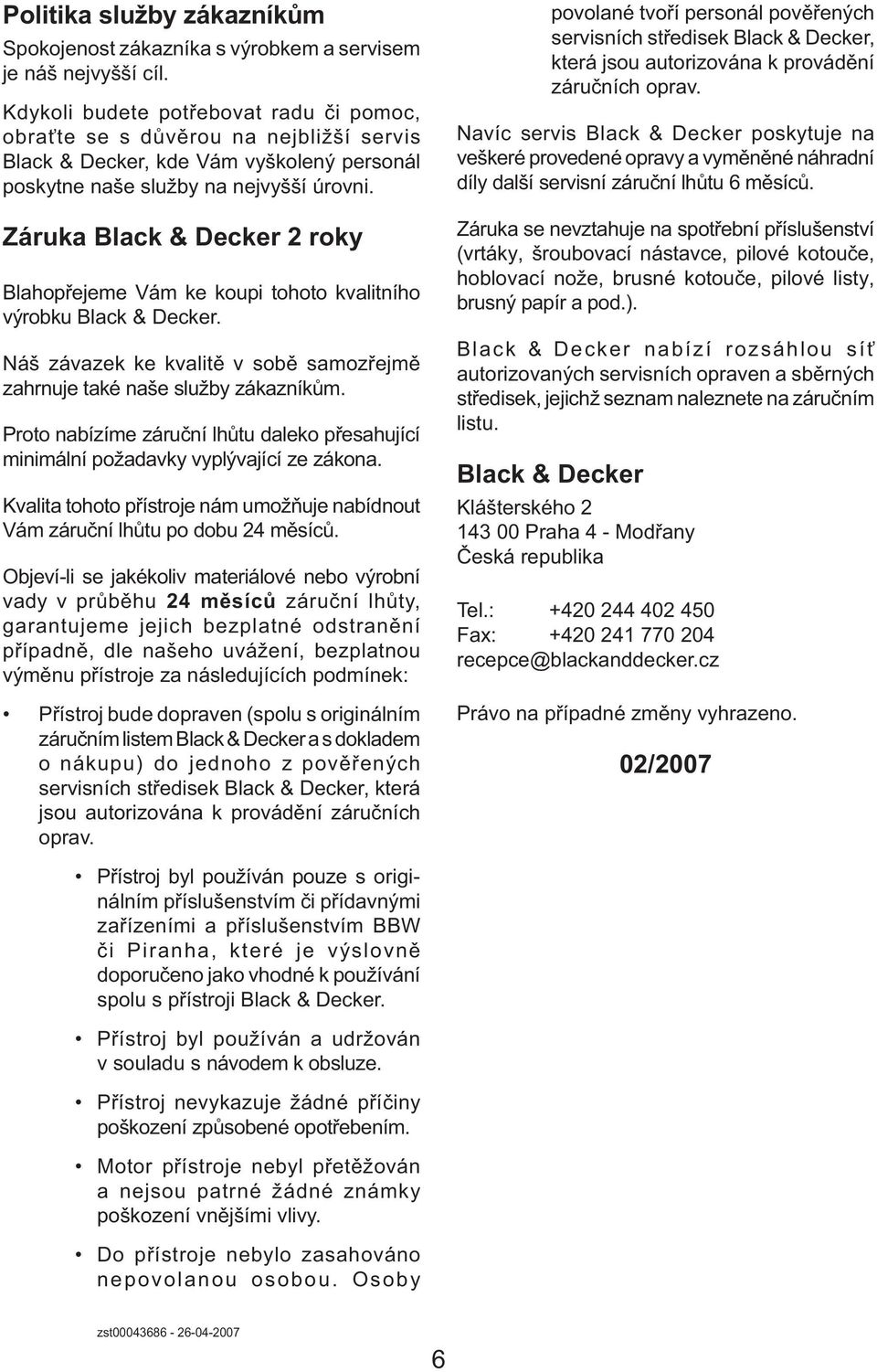

6 Politika služby zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka Black & Decker 2 roky Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců. Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav. povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav. Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců. Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.). Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu. Black & Decker Klášterského Praha 4 - Modřany Česká republika Tel.: Fax: recepce@blackanddecker.cz Právo na případné změny vyhrazeno. 02/2007 Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker. Přístroj byl používán a udržován v souladu s návodem k obsluze. Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením. Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby zst

7 BLACK & DECKER Klášterského Praha 412 Modřany Česká Republika Tel.: ,6 Fax: Servis: recepce@blackanddecker.cz BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BLACK & DECKER Stará Vajnorská cesta Bratislava Slovenská republika Tel.: ,3 Fax: informacie@blackanddecker.sk BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Garbiarska Košice Tel.: bandserviske@zoznam.sk 7

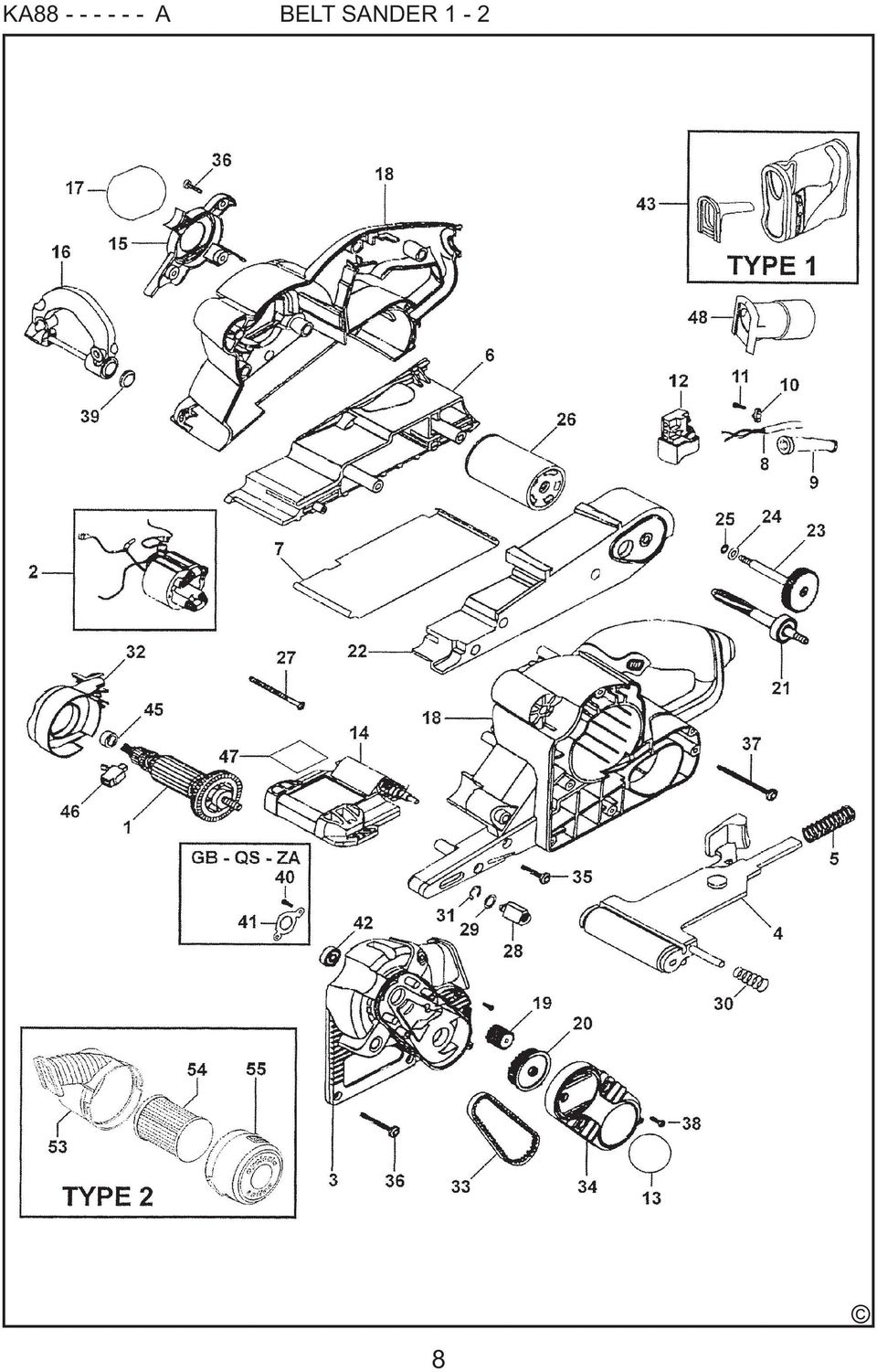

8 KA A BELT SANDER 1-2 8

9 9

10 10

11 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 24 PL SK miesiące mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

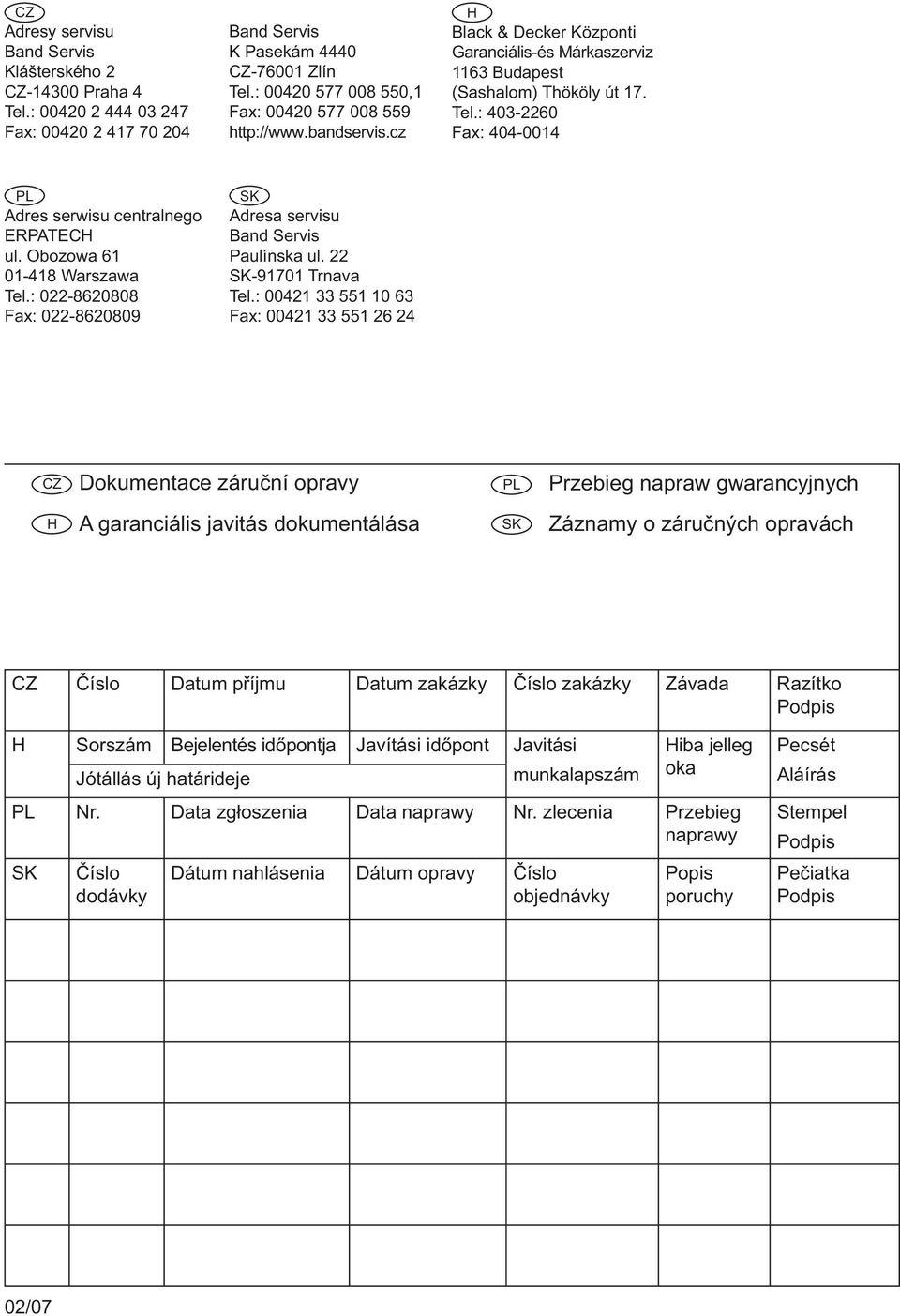

12 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Obozowa Warszawa Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 02/07
