350 CB 350 CB/SC 360 CB 350 CB/3 360 CB/3 360 CB/3 KRBOVÁ KAMNA NA DŘEVO POKYNY PRO INSTALACI A NÁVOD K POUŽITÍ

Transkript

1 360 CB/3 KRBOVÁ KAMNA NA DŘEVO 350 CB 350 CB/SC 360 CB Kvůli neustálému zdokonalování našich výrobků se údaje v této příručce mohou odlišovat od charakteristik dodaného výrobku bez dalšího upozornění. 350 CB/3 360 CB/3 HB FIRE Výhradní dovozce výrobků značky Dovre pro SR a ČR Spojovacia Nitra Slovenská republika tel./fax: mobil: , dovre@dovre-cz.cz POKYNY PRO INSTALACI A NÁVOD K POUŽITÍ 16

2 Obsah 350 CB Předmluva Úvod Bezpečnost Instalace Příprava instalace Komín Ventilace Podlaha a stěny Příprava kamen Montáž a instalace nastavitelných nožiček (pokud je zapotřebí) Napojení kouřovodu Montáž studeného držadla Montáž mastkového pláště (pouze pro 350 CB/SC) Montáž bočního panelu Dokončení instalace Obalové materiály Návod k použití Palivo Zapalování ohně Hoření dřeva Nepřetržitý provoz Odstraňování popela Zhasínání ohně Povětrnostní podmínky Údržba Příloha 1: technické údaje Příloha 2: rozměry CB/3 360 CB 2 15

3 Příloha 1: technické údaje Model 350 CB (/3) 360 CB (/3) 350 CB/SC 6 kw 8 kw 6 kw Jmenovitý výkon (max. 8 kw) (max. 10 kw) (max. 8 kw) Průměr kouřovodu 125 mm 125 mm 125 mm Minimální vzdálenost od hořlavých materiálů 40 cm Hmotnost 95 kg 130 kg 130 kg Doporučené palivo Dřevo Maximální délka polen 33 cm 40 cm 33 cm % CO 0,10 % 0,10 % 0,10 % Účinnost 81 % 74 % 81 % Hmotnostní průtok kouřových plynů 6,64 g/s 8,20 g/s 6,64 g/s Teplota kouřových plynů 242 C 254 C 242 C Minimální tah 12 Pa 10 Pa 12 Pa Příloha 2: rozměry 350 CB/SC Předmluva Příručka s pokyny pro instalaci a návodem k použití musí být součástí tohoto spotřebiče. Kromě pokynů pro instalaci a informací o používání jsou součástí této příručky též rady týkající se bezpečnosti a údržby. Před instalací a používáním spotřebiče si tuto příručku pozorně přečtěte. Tuto příručku uschovejte a odevzdejte ji případnému dalšímu uživateli. 1. Úvod Zakoupením spotřebiče značky Dovre jste se stali majitelem vysoce kvalitního výrobku představujícího novou generaci úsporných, ekologických a bezpečných topných těles, které produkují konvekční i sálavé teplo s optimální účinností. Díky revolučnímu systému spalování výrobky Dovre odpovídají nejpřísnějším požadavkům norem týkajících se bezpečnosti, emise zplodin a účinnosti. Rovněž si budete moci vychutnat požitek z živého ohně v kamnech. Naše spotřebiče jsou vyrobeny v souladu s normou ISO 9002 díky použití nejmodernějších technologických postupů. V případě funkční poruchy, která je však nepravděpodobná, se můžete spolehnout na náš záruční a pozáruční servis. Je zakázáno vykonávat jakékoliv neschválené úpravy spotřebiče. Používejte pouze takové vyměnitelné části, které doporučuje výrobce. Tento spotřebič je určen pro instalaci v obývací místnosti, kde musí být hermeticky připojen ke komínu. Pokud jsou kamna profesionálně nainstalována v místnosti s dostatečnou ventilací a připojena k správně fungujícímu komínu, je zaručen jejich dlouhý a bezproblémový provoz. V případě potřeby konzultujte instalaci spotřebiče s odborníkem. 2. Bezpečnost Spotřebič je zkonstruován pro vyhřívání místnosti. To znamená, že všechny jeho plochy včetně skla přikládacích dvířek mohou být velice horké (více než 100 C). Na spotřebič nebo do jeho blízkosti neumísťujte záclony, oblečení, prádlo, nábytek a jakékoliv jiné hořlavé materiály. Po nainstalování kamen se doporučuje nechat v nich hořet oheň s nejvyšší možnou intenzitou, aby došlo k vytvrzení žáruvzdorného povrchového nátěru. To může způsobit vznik zápachu, který se však po chvíli ztratí. 14 3

4 Je nutno provádět pravidelnou údržbu a čištění jak kamen, tak též komínu, ke kterému jsou kamna připojena. Pouze tehdy bude zabezpečeno dlouhodobé a bezpečné fungování kamen. Dodržujte pokyny pro čistění spotřebiče, které jsou popsány v příslušné kapitole této příručky. V případě, že se objeví v komínu oheň, okamžitě uzavřete všechny vstupní otvory spotřebiče a zavolejte požárníky. Prasknuté sklo přikládacích dvířek by se mělo před dalším použitím spotřebiče vyměnit za nové. Kamna jsou zkonstruována pouze pro používání určitých druhů paliva. Konkrétní informace ohledně paliva naleznete mezi technickými údaji na konci této příručky. Je výslovně zakázáno používat jiné palivo, než které je uvedeno v této příručce. Použití jiného paliva může způsobit poškození vašeho spotřebiče a ohrožuje životní prostředí. 3. Instalace 3.1. Příprava instalace Kamna by měla být hermeticky připojena ke správně fungujícímu komínu v dostatečné vzdálenosti od hořlavých materiálů (podlaha a stěny) v místnosti s vyhovující ventilací. Informujte se o příslušných normách a předpisech v této oblasti. Váš prodejce vám poskytne všechny potřebné informace. Některé specifické otázky nebo požadavky můžete konzultovat též s požárním bezpečnostním technikem nebo pojišťovnou. Před instalací kamen si pozorně přečtěte technické údaje v této příručce Komín Komín má dvojitou funkci: Vytváří tah, který umožňuje nasávání vzduchu do vnitřku kamen. Funguje jako odsávací potrubí pro kouřové plyny díky teplotnímu nebo přirozenému tahu. Teplotní tah vzniká rozdílem mezi teplotou v komínu a venkovní teplotou. Ohřívaný vzduch v komínu je lehčí než studený vnější vzduch, a proto stoupá nahoru spolu s kouřovými plyny. Přirozený tah způsobují vlivy prostředí jako například vítr. 5. Údržba Udržování vašich kamen v optimálním provozu vyžaduje jen malé úsilí. Pravidelně kontrolujte, zda těsnící šňůra na přikládacích dvířkách umožňuje jejich nepropustné uzavření. Kamna se smaltovanou povrchovou úpravou čistěte navlhčeným měkkým hadříkem, když jsou kamna již téměř studená. Smaltované části kamen se nesmějí dostat do kontaktu s agresivními látkami a kyselinami. Drobná poškození smaltovaného povrchu se mohou retušovat barvou ve spreji. O správnou barvu ve spreji požádejte svého prodejce. Na opravu poškození smaltovaného povrchu jsou u vašeho prodejce k dispozici malé soupravy s příslušným barevným odstínem. Při prvním použití kamen po opravě smaltovaného povrchu může být cítit slabý zápach. Rychle se však ztratí. Pro čistění skla přikládacích dvířek můžete použít některý z přípravků, které jsou k dispozici u vašeho prodejce. Vhodný přípravek vám může poskytnout i odborník, který bude vaše kamna eventuálně instalovat. Nikdy však nepoužívejte brusné anebo leptající přípravky. Ovládač sekundárního vzduchu je možné nastavit pomocí dvou šroubů nad otvory pro přívod vzduchu na předním panelu (viz obrázek). Na konci topné sezóny uzavřete komín pomocí koule ze zmuchlaného papíru. Potom můžete důkladně vyčistit vnitřek kamen. Pokud je to zapotřebí, vyměňte těsnící šňůry a pomocí žáruvzdorného cementu vyplňte případné trhliny. Deflektor vyndejte, abyste ho mohli vyčistit lépe a důkladněji. Deska je připevněna ke spodní části kamen pomocí jednoho šroubu, která je viditelná z vnější strany (viz obrázek). Po uvolnění tohoto šroubu je možné desku z kamen jednoduše odebrat. Případně nejprve vyndejte žáruvzdorné kameny. Před začátkem topné sezóny by váš komín měl vymést odborník. Užitečné je též zkontrolovat komín během topné sezóny, zda se v něm nadměrně neusazují saze, a prověřit propustnost komínu, pokud se kamna budou používat po delším období, kdy se nepoužívala. Kontrola a údržba komínu je zákonná povinnost. Při dodržení všech těchto doporučení vám budou kamna sloužit k vaší úplné spokojenosti. Připojení více spotřebičů k jednomu komínu je zakázáno. 4 13

5 Nízká intenzita ohně způsobuje po delší době usazování dehtu a kreosotu v komínu. Dehet a kreosot jsou vysoce hořlavé látky. Tlustší vrstvy těchto látek se mohou vznítit, když náhle a prudce stoupne teplota v komínu. Proto je potřebné pravidelné velmi intenzivní spalování, aby se vrstvy dehtu a kreosotu ztratily. Spalování s malou intenzitou též způsobuje usazování dehtu na vnitřních částech kamen a přikládacích dvířkách. Když venku není příliš velká zima, je lepší nechat kamna hořet intenzivně alespoň několik hodin denně Nepřetržitý provoz Při použití zařízení pro nepřetržité spalování můžete nastavit přívod primárního a sekundárního vzduchu takovým způsobem, abyste dosáhli správnou rychlost spalování. Vždy se přesvědčte, že žhavení na dně spalovacího prostoru je dostatečné Odstraňování popela Na dně spalovacího prostoru se nachází rošt pro odstraňování popela. Abyste mohli popel zamést do popelníku malou lopatkou, je zapotřebí rošt vyjmout. Poté je možné popelník z kamen vyjmout pomocí studeného držadla (viz obrázek). Prověřte, zda je komín, k němuž budete připojovat vaše kamna, vhodný pro tento specifický účel. V této otázce byste měli vzít do úvahy názor odborníka. Komín by měl splňovat následující podmínky: Vložka komínu by měla být vyrobena ze žáruvzdorného materiálu. Doporučuje se keramický materiál nebo nerezavějící ocel. Komín by měl být vzduchotěsný, důkladně vyčištěný a měl by zaručovat dostatečný tah (za normálních okolností je ideální tah 15 až 20 Pa). Komín by měl být veden tak svisle, jak je to jen možné. Změny ve směru anebo vodorovné části naruší proud kouře a mohou způsobit usazení sazí uvnitř komínu s rizikem jeho ucpání. Vnitřní rozměry komínu nesmějí být příliš velké, aby se zabránilo kondenzaci par v ochlazovaných spalinách. Doporučené rozměry komínu naleznete mezi technickými údaji na konci této příručky. Pokud je komín dobře izolován, mohou být rozměry komínu větší. Průměr komínu by měl být po celé jeho délce stejný. Širší, ale zvláště užší části naruší proud kouře a nejlepší je se jim vyhnout. Rovněž to platí pro krycí desku nebo odtahový poklop na vrcholu komínu. Odtahový poklop nesmí zúžit vývod komínu a měl by být navrhnut takovým způsobem, aby vítr nebrzdil, ale podporoval proud kouře. Spalováním dřeva vzniká relativně malé množství popela, a proto ho nebude zapotřebí odstraňovat každý den. Navíc dřevo hoří lépe na vrstvě popela. Další izolace komínu je nutná zvláště v případech, pokud je komín veden skrze nevyhřívané místnosti nebo z vnější strany domu. Kovové 4.6. Zhasínání ohně Přestaňte do kamen přidávat palivo a nechte oheň dohořet. Utlumení ohně zavřením přívodů vzduchu způsobí uvolnění škodlivých plynů. Oheň byste měli nechat dohořet a sledovat ho, dokud jsou uhlíky ještě žhavé Povětrnostní podmínky Upozornění: opar a silná mlha mohou zabraňovat odvodu spalin skrze komín, což může způsobit kouření do místnosti. Za těchto povětrnostních podmínek je lépe kamna nepoužívat. komíny nebo části komínu, které se nacházejí mimo vyhřívané místnosti, by vždy měly mít izolovanou vložku. Část komínu nad střechou by se též měla vždy izolovat. Komín by měl být dostatečně vysoký (nejméně čtyři metry) a měl by být ukončen v prostoru, kde nejsou v bezprostředním dosahu okolní budovy, stromy anebo jiné překážky. Přibližný odhad je 60 cm nad hřebenem střechy. Pokud je vzdálenost mezi hřebenem střechy a komínem větší než tři metry - aktuálně jsou rozměry specifikovány na obrázku níže. V závislosti na přítomnosti okolních budov anebo stromů by komín měl být úměrně vyšší. 12 5

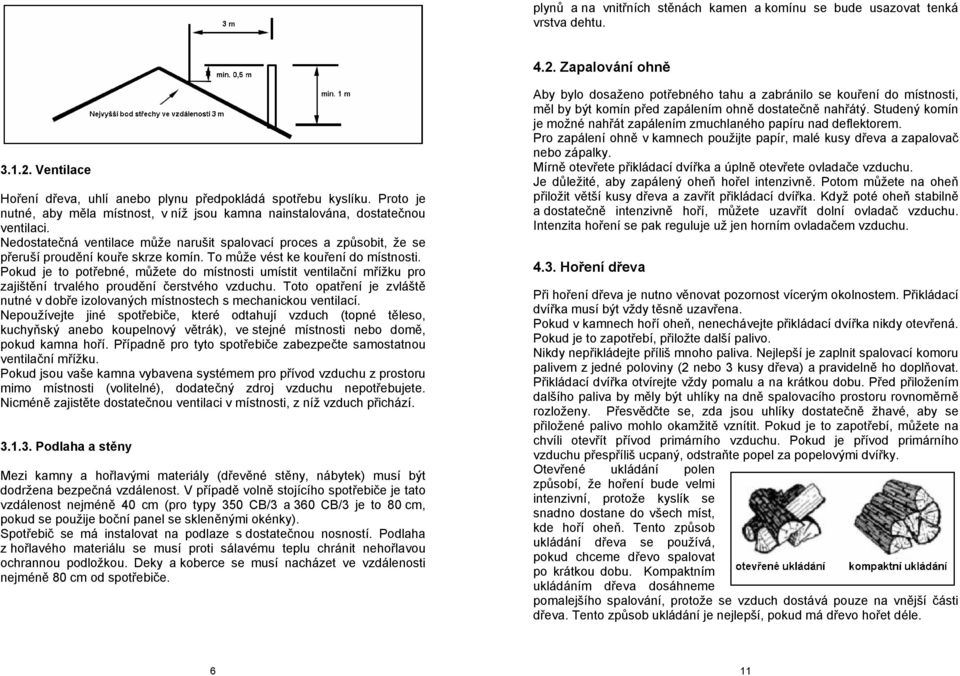

6 plynů a na vnitřních stěnách kamen a komínu se bude usazovat tenká vrstva dehtu Zapalování ohně Ventilace Hoření dřeva, uhlí anebo plynu předpokládá spotřebu kyslíku. Proto je nutné, aby měla místnost, v níž jsou kamna nainstalována, dostatečnou ventilaci. Nedostatečná ventilace může narušit spalovací proces a způsobit, že se přeruší proudění kouře skrze komín. To může vést ke kouření do místnosti. Pokud je to potřebné, můžete do místnosti umístit ventilační mřížku pro zajištění trvalého proudění čerstvého vzduchu. Toto opatření je zvláště nutné v dobře izolovaných místnostech s mechanickou ventilací. Nepoužívejte jiné spotřebiče, které odtahují vzduch (topné těleso, kuchyňský anebo koupelnový větrák), ve stejné místnosti nebo domě, pokud kamna hoří. Případně pro tyto spotřebiče zabezpečte samostatnou ventilační mřížku. Pokud jsou vaše kamna vybavena systémem pro přívod vzduchu z prostoru mimo místnosti (volitelné), dodatečný zdroj vzduchu nepotřebujete. Nicméně zajistěte dostatečnou ventilaci v místnosti, z níž vzduch přichází Podlaha a stěny Mezi kamny a hořlavými materiály (dřevěné stěny, nábytek) musí být dodržena bezpečná vzdálenost. V případě volně stojícího spotřebiče je tato vzdálenost nejméně 40 cm (pro typy 350 CB/3 a 360 CB/3 je to 80 cm, pokud se použije boční panel se skleněnými okénky). Spotřebič se má instalovat na podlaze s dostatečnou nosností. Podlaha z hořlavého materiálu se musí proti sálavému teplu chránit nehořlavou ochrannou podložkou. Deky a koberce se musí nacházet ve vzdálenosti nejméně 80 cm od spotřebiče. Aby bylo dosaženo potřebného tahu a zabránilo se kouření do místnosti, měl by být komín před zapálením ohně dostatečně nahřátý. Studený komín je možné nahřát zapálením zmuchlaného papíru nad deflektorem. Pro zapálení ohně v kamnech použijte papír, malé kusy dřeva a zapalovač nebo zápalky. Mírně otevřete přikládací dvířka a úplně otevřete ovladače vzduchu. Je důležité, aby zapálený oheň hořel intenzivně. Potom můžete na oheň přiložit větší kusy dřeva a zavřít přikládací dvířka. Když poté oheň stabilně a dostatečně intenzivně hoří, můžete uzavřít dolní ovladač vzduchu. Intenzita hoření se pak reguluje už jen horním ovladačem vzduchu Hoření dřeva Při hoření dřeva je nutno věnovat pozornost vícerým okolnostem. Přikládací dvířka musí být vždy těsně uzavřena. Pokud v kamnech hoří oheň, nenechávejte přikládací dvířka nikdy otevřená. Pokud je to zapotřebí, přiložte další palivo. Nikdy nepřikládejte příliš mnoho paliva. Nejlepší je zaplnit spalovací komoru palivem z jedné poloviny (2 nebo 3 kusy dřeva) a pravidelně ho doplňovat. Přikládací dvířka otvírejte vždy pomalu a na krátkou dobu. Před přiložením dalšího paliva by měly být uhlíky na dně spalovacího prostoru rovnoměrně rozloženy. Přesvědčte se, zda jsou uhlíky dostatečně žhavé, aby se přiložené palivo mohlo okamžitě vznítit. Pokud je to zapotřebí, můžete na chvíli otevřít přívod primárního vzduchu. Pokud je přívod primárního vzduchu přespříliš ucpaný, odstraňte popel za popelovými dvířky. Otevřené ukládání polen způsobí, že hoření bude velmi intenzivní, protože kyslík se snadno dostane do všech míst, kde hoří oheň. Tento způsob ukládání dřeva se používá, pokud chceme dřevo spalovat po krátkou dobu. Kompaktním ukládáním dřeva dosáhneme pomalejšího spalování, protože se vzduch dostává pouze na vnější části dřeva. Tento způsob ukládání je nejlepší, pokud má dřevo hořet déle. 6 11

7 Montáž bočního panelu Pokud nahradíte boční skleněné okénko kovovou deskou, vzdálenost od hořlavých materiálů se může zmenšit z 80 cm na 40 cm Dokončení instalace Když jsou kamna definitivně nainstalována na svém místě a hermeticky připojena ke komínu, můžete umístit zpět všechny vyjmutelné části. Vaše kamna jsou nyní připravena k použití. Upozornění: nikdy nezapalujte v kamnech oheň, pokud jsou z nich vybrány vnitřní desky nebo žáruvzdorné kameny Obalové materiály Se všemi obalovými materiály by se mělo naložit odpovědně v souladu s platnou legislativou. 4. Návod k použití 4.1. Palivo Jediné vhodné palivo pro tento typ kamen je dřevo. Je zakázáno používat jakékoliv jiné palivo, protože by mohlo dojít k vážnému poškození vašich kamen. Nepoužívejte jakékoliv zpracované dřevo (odpadové, barvené, impregnované nebo konzervované dřevo, překližky nebo dřevotřískové desky). Zplodiny těchto syntetických materiálů, starého papíru a domovního odpadu nadměrně znečisťují vaše kamna, komín i životní prostředí. Mohou též způsobit požár v komínu. Nejlepší dřevo k použití ve vašich kamnech je tvrdé dřevo (dub, buk, bříza, dřevo ovocných stromů). Optimální je používat dřevo, které schlo alespoň dva roky na suchém a dobře větraném místě. Rozštípnutá polena schnou rychleji. Vlhkost vysušeného dřeva by neměla být vyšší než 20 procent. Vlhké dřevo není vhodné pro spalování, protože neprodukuje dostatečné množství tepla a většina energie se ztratí při procesu vypařování vody z dřeva. Mimoto spalování vlhkého dřeva způsobí uvolnění zapáchajících 3.2. Příprava kamen Hned po doručení kamen zkontrolujte, zda se během transportu nepoškodila, a v případě jakýchkoliv chyb informujte svého prodejce. Do té doby kamna neuvádějte do provozu. Aby se zabránilo poškození kamen během instalace a pro jednodušší manipulaci s kamny se doporučuje vybrat z kamen všechny neupevněné součásti (žáruvzdorné cihly, popelník,...). Při vybírání si zaznamenejte polohu těchto částí, abyste je později bez problémů umístili zpět Montáž a instalace nastavitelných nožiček (pokud je zapotřebí) Pomocí šroubů M6 a kroužků spolu spojte obě části nožiček v požadované délce. Nakloňte kamna na bok a pomocí předinstalovaných šroubů připevněte nožičky k spodní straně kamen Napojení kouřovodu Vaše kamna umožňují tři alternativy napojení kouřovodu: horní, zadní nebo boční napojení. Vyberte si způsob připojení, jež si přejete, a s použitím příslušného nástroje vylomte vykrojený otvor. Abyste toto mohli učinit, vyvrtejte ve středu vykrojeného otvoru díru s průměrem 10 mm. Umístěte speciální přípravek se šroubem z vnitřní strany krycí desky a připojte podložku s matkou ke šroubu. Pomocí klíče otáčejte matkou až do chvíle, kdy se otvor vylomí. Poznámka: V případě kamen se smaltovanou povrchovou úpravou vložte mezi krycí desku a podložku karton (20 cm x 20 cm), abyste byli chráněni před úlomky smaltu. Upevněte připojovací prstenec (je součástí dodávky) k otvoru na kouřovod použitím dvou upevňovacích svorek zevnitř a matek zvenku (viz obrázek). Ujistěte se, že svorky správně zapadají na své místo na levé a pravé straně otvoru. Pro zadní napojení vylomte vykrojený otvor v tepelném krytu. Vytvořený otvor se vždy může opět uzavřít pomocí krycího kotouče, který se upevní pomocí 10 7

8 ocelového pásku a šroubu (viz obrázek). Takovýto krycí kotouč je k dispozici jako náhradní díl. Připojovací prstenec a krycí kotouč utěsníte použitím dodané soupravy anebo tmelu Montáž mastkového pláště (pouze pro 350 CB/SC) Montáž studeného držadla Spojte navzájem jednotlivé části držadla šroub M8x50, dřevěné držadlo a přední přírubu podle obrázku. U některých spotřebičů je toto držadlo možné zavěsit na držák, který se nachází na základové desce kamen blízko levé přední nožičky (viz obrázek). 1. Dolní část z mastku 2. Horní deska z mastku 3. Boční deska z mastku 4. Spojovací součástka 5. Spojovací destička 6. Šroub (M5 x 16) 7. Nastavovací kolík 8. Horní nastavovací kolík 9. Litinový tepelný kryt 10. Hliníkový tepelný kryt 11. Víko 8 9
