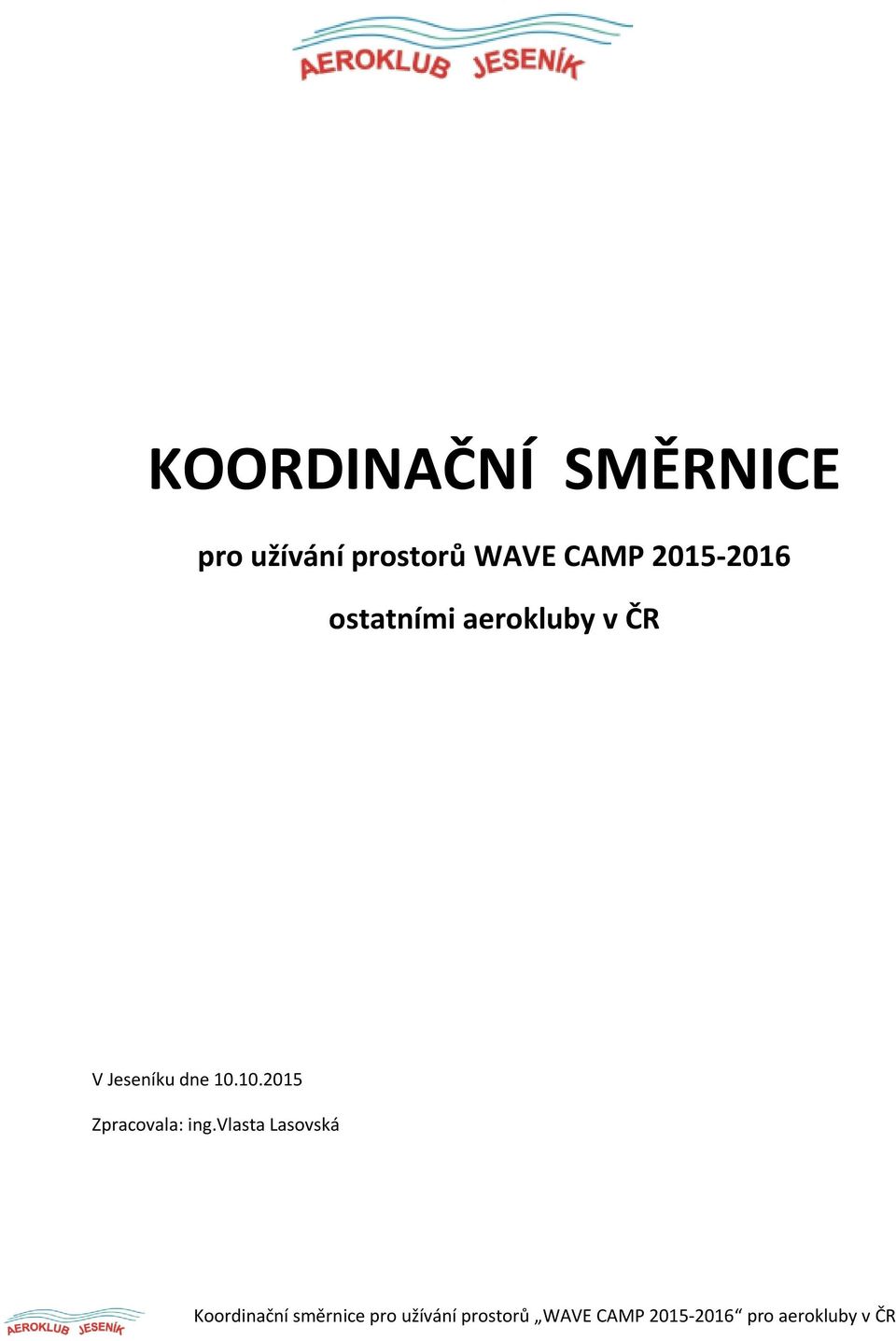

1 KOORDINAČNÍ SMĚRNICE pro užívání prostorů WAVE CAMP ostatními aerokluby v ČR V Jeseníku dne Zpracovala: ing.vlasta Lasovská Koordinační směrnice pro užívání prostorů WAVE CAMP pro aerokluby v ČR

2 Koordinační směrnice pro užívání dočasně vyhrazených prostorů LK TSA 39, 42, 43, 44, 46, 47, 48, 49 na české straně a EP TSA 40, 41, 42, 43, 45, 46 na polské straně WAVE CAMP je vydána pro koordinaci užívání těchto prostorů dalšími aerokluby v ČR (např. AK Broumov, Hronov, Liberec, Hodkovice, Krnov apod.) tak, aby nedošlo k porušení pravidel vstupu do těchto prostorů. Každý aeroklub prokazatelně zajistí proškolení všech pilotů startujících z jejich letiště do vlnových prostorů dle AIP SUP č.33/15 z pravidel vstupu a z pravidel létání v dlouhé vlně dle předpisu L-2 dodatek P. Aeroklub Jeseník je ustanoven koordinátorem užívání těchto prostorů dle AIP SUP č.33/15 ze dne , který je přílohou této koordinační směrnice. Pravidla užívaní prostorů definovaná tímto AIP SUP č.33/15, který je nedílnou přílohou této koordinační směrnice, je bezpodmínečně nutné dodržovat s následujícím doplněním. Vstup a využití prostorů pro WAVE CAMP musí být koordinováno s Aeroklubem Jeseník JESENIK Aeroklub: Telefon: Vlasta Lasovská info@aeroklubjesenik.cz Frekvence ATZ: MHz Volací znak: JESENIK RADIO Koordinační postup: V den D-1 nejpozději do 8:00 hodin UTC požadujte telefonicky na telefonním čísle Vlasta Lasovská rezervaci prostorů tak, aby sektory bylo možno včas rezervovat. V případě, že již rezervované jsou, Vám toto bude sděleno. Připravte si, které sektory požadujete, čas zahájení a předpokládané ukončení a kontakt na osobu, zodpovědnou v místním aeroklubu za provoz v den provádění letů. V den provádění letů požádejte AK Jeseník telefonicky o aktivaci prostorů min. 1 hodinu před plánovaným vstupem do prostorů to znamená 1hodinu před publikovaným časem v AUP. Pokud o aktivaci nepožádáte, dojde automaticky k deaktivaci požadavku a prostory už ten den nebudou k dispozici. V případě, že budete chtít začít provozovat později než v plánovaném AUP čase, je potřeba požádat minimálně 1hodinu před plánovanou aktivací o posunutí času aktivace na jinou hodinu. V případě posunutí času je potřeba znovu zažádat o aktivaci 30 minut před termínem posunutého času. Informujte AK Jeseník o každém přerušení provozování delším než 1 hodinu a neprodleně po ukončení provozu ve vyhrazených prostorech. Pokud aerokluby požádají o aktivaci nebo ohlásí vstup do aktivních prostorů a neohlásí ukončení činnosti, má se za to, že stále využívají vyhrazené prostory a deaktivace bude provedena se západem slunce. POZOR! Pro komunikaci GLIDER-GLIDER nad hladinou FL95 je nutno používat frqv MHz, v prostoru ATZ jednotlivých letišť pak používat frekvenci daného letiště. Zásadně dodržujte pravidla radiokorespondence. Je nezbytné si zajistit trvalé telefonické spojení s AK Jeseník a radiové spojení pro případné aktuálně vydané omezení z ACC Praha nebo Varšava. Je možno použít jako prostředníka třetí osobu, viz: pilot ----rádio osoba (např. místní RADIO) -----telefon----- AK Jeseník V případě závažného porušování kázně bude spolupráce s problematickým aeroklubem (pilotem) ze strany AK Jeseník ukončena a nebude takovému aeroklubu (pilotovi) povolen další vstup do prostorů Wave Camp Koordinační směrnice pro užívání prostorů WAVE CAMP pro aerokluby v ČR

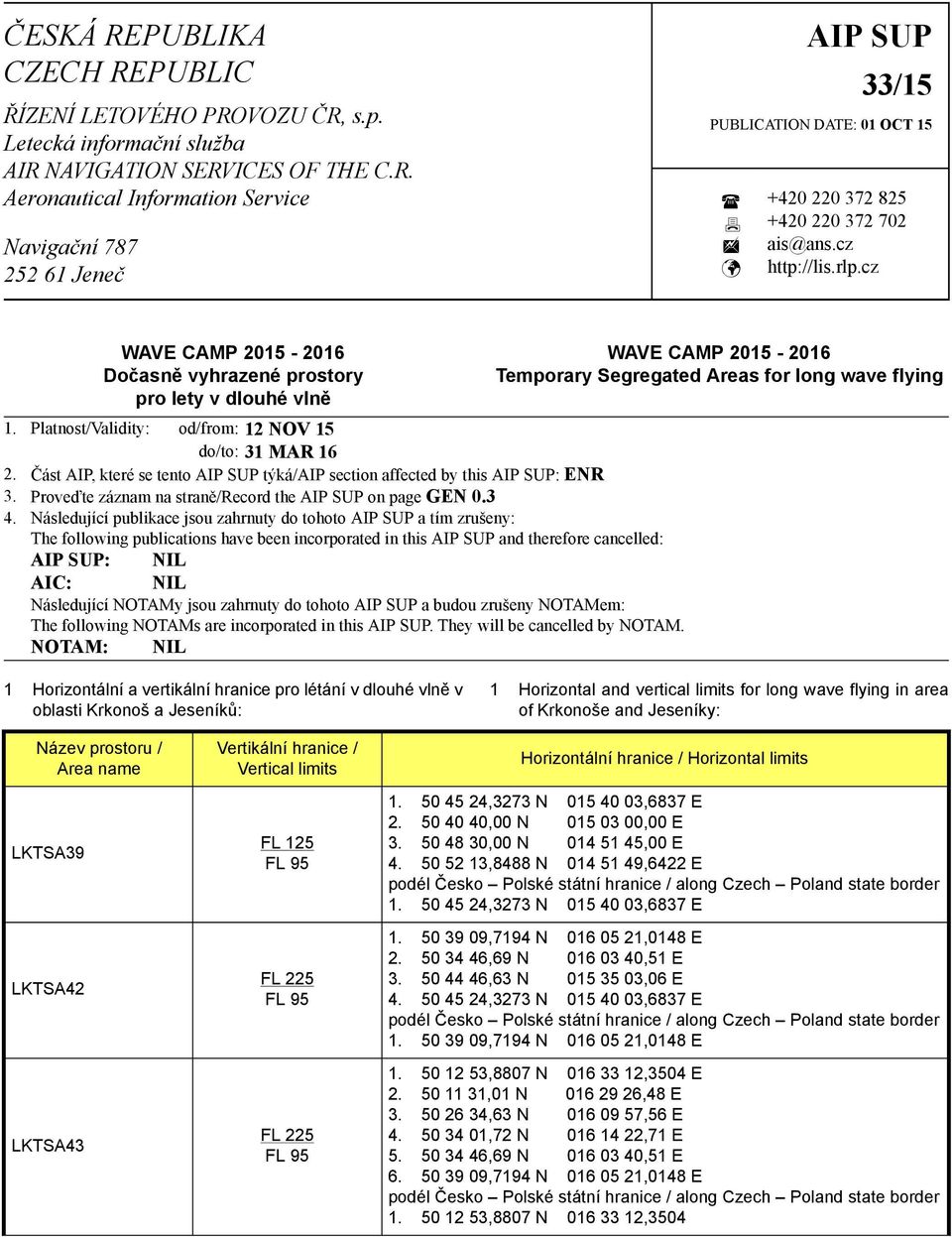

3 ČESKÁ REPUBLIKA CZECH REPUBLIC AIP SUP 33/15 ŘÍZENÍ LETOVÉHO PROVOZU ČR, s.p. PUBLICATION DATE: 01 OCT 15 Letecká informační služba AIR NAVIGATION SERVICES OF THE C.R. Aeronautical Information Service Navigační Jeneč WAVE CAMP Dočasně vyhrazené prostory pro lety v dlouhé vlně 1. Platnost/Validity: od/from: 12 NOV 15 do/to: 31 MAR Část AIP, které se tento AIP SUP týká/aip section affected by this AIP SUP: ENR 3. Proveďte záznam na straně/record the AIP SUP on page GEN Následující publikace jsou zahrnuty do tohoto AIP SUP a tím zrušeny: The following publications have been incorporated in this AIP SUP and therefore cancelled: AIP SUP: NIL AIC: NIL Následující NOTAMy jsou zahrnuty do tohoto AIP SUP a budou zrušeny NOTAMem: The following NOTAMs are incorporated in this AIP SUP. They will be cancelled by NOTAM. NOTAM: NIL WAVE CAMP Temporary Segregated Areas for long wave flying 1 Horizontální a vertikální hranice pro létání v dlouhé vlně v oblasti Krkonoš a Jeseníků: 1 Horizontal and vertical limits for long wave flying in area of Krkonoše and Jeseníky: Název prostoru / Area name LKTSA39 LKTSA42 LKTSA43 Vertikální hranice / Vertical limits FL 125 Horizontální hranice / Horizontal limits ,3273 N ,6837 E ,00 N ,00 E ,00 N ,00 E ,8488 N ,6422 E ,3273 N ,6837 E ,7194 N ,0148 E ,69 N ,51 E ,63 N ,06 E ,3273 N ,6837 E ,7194 N ,0148 E ,8807 N ,3504 E ,01 N ,48 E ,63 N ,56 E ,72 N ,71 E ,69 N ,51 E ,7194 N ,0148 E ,8807 N ,3504

4 Page 2 AIP SUP 33/15 Název prostoru / Area name LKTSA44 LKTSA46 LKTSA47 LKTSA48 LKTSA49 Vertikální hranice / Vertical limits FL 215 FL 195 FL 185 Horizontální hranice / Horizontal limits ,4633 N ,1297 E ,84 N ,91 E ,44 N ,26 E ,19 N ,17 E ,2785 N ,1417 E ,7162 N ,5846 E ,00 N ,00 E ,88 N ,67 E ,96 N ,04 E ,2004 N ,5277 E ,4633 N ,1297 E ,8745 N ,0294 E ,19 N ,17 E ,44 N ,26 E ,84 N ,91 E ,4633 N ,1297 E ,8745 N ,0294 E ,7162 N ,5846 E ,73 N ,94 E ,89 N ,73 E ,00 N ,00 E ,7162 N ,5846 E ,88 N ,67 E ,00 N ,00 E ,96 N ,04 E ,88 N ,67 E ,2919 N ,3752 E ,9743 N ,6228 E ,2785 N ,1417 E ,19 N ,17 E ,8745 N ,0294 E ,2919 N ,3752 E 2 Podmínky pro využívání prostorů pro WAVE CAMP : a) Aeroklub Jeseník je jediným uživatelem prostorů pro WAVE CAMP a je povinen zajišťovat komunikaci s AMC ČR a ACC Praha. b) Aktivovat definované prostory pro WAVE CAMP lze v závislosti na meteorologických podmínkách mezi východem a západem slunce. c) Prostory pro WAVE CAMP mají prioritu před LKTRA50 a LKTRA51. Pro případnou současnou aktivaci příslušných prostorů pro WAVE CAMP a LKTRA50 je nutné mít uzavřenou koordinační dohodu mezi uživateli. d) Publikované prostory pro WAVE CAMP lze využívat maximálně do letové hladiny 500 ft pod požadovanou horní hranici prostorů z důvodu zajištění vertikálních rozstupů od ostatního provozu. e) Publikované prostory LKTSA39, 42, 43, 44, 47 a 48 lze využívat tak, aby byl vždy zajištěn minimální rozstup 5 NM od prostorů LKTRA70, LKTRA68, 2 Conditions for usage of areas for WAVE CAMP : a) Aeroclub Jeseník is the only user of the areas for WAVE CAMP and is obliged to ensure communication with AMC CR and ACC Praha. b) The activation of defined areas for WAVE CAMP can be done according to meteorological conditions between sunrise and sunset. c) Areas for WAVE CAMP have priority over LKTRA50 and LKTRA51. For possible contemporary activation of relevant areas for WAVE CAMP and LKTRA50, it is necessary to have a coordination agreement between users. d) The published areas for WAVE CAMP can be used up to flight level 500 ft below the upper limit of the areas in order to ensure vertical separation from other traffic. e) The published areas LKTSA39, 42, 43, 44, 47 and 48 can be used in order to always ensure minimum

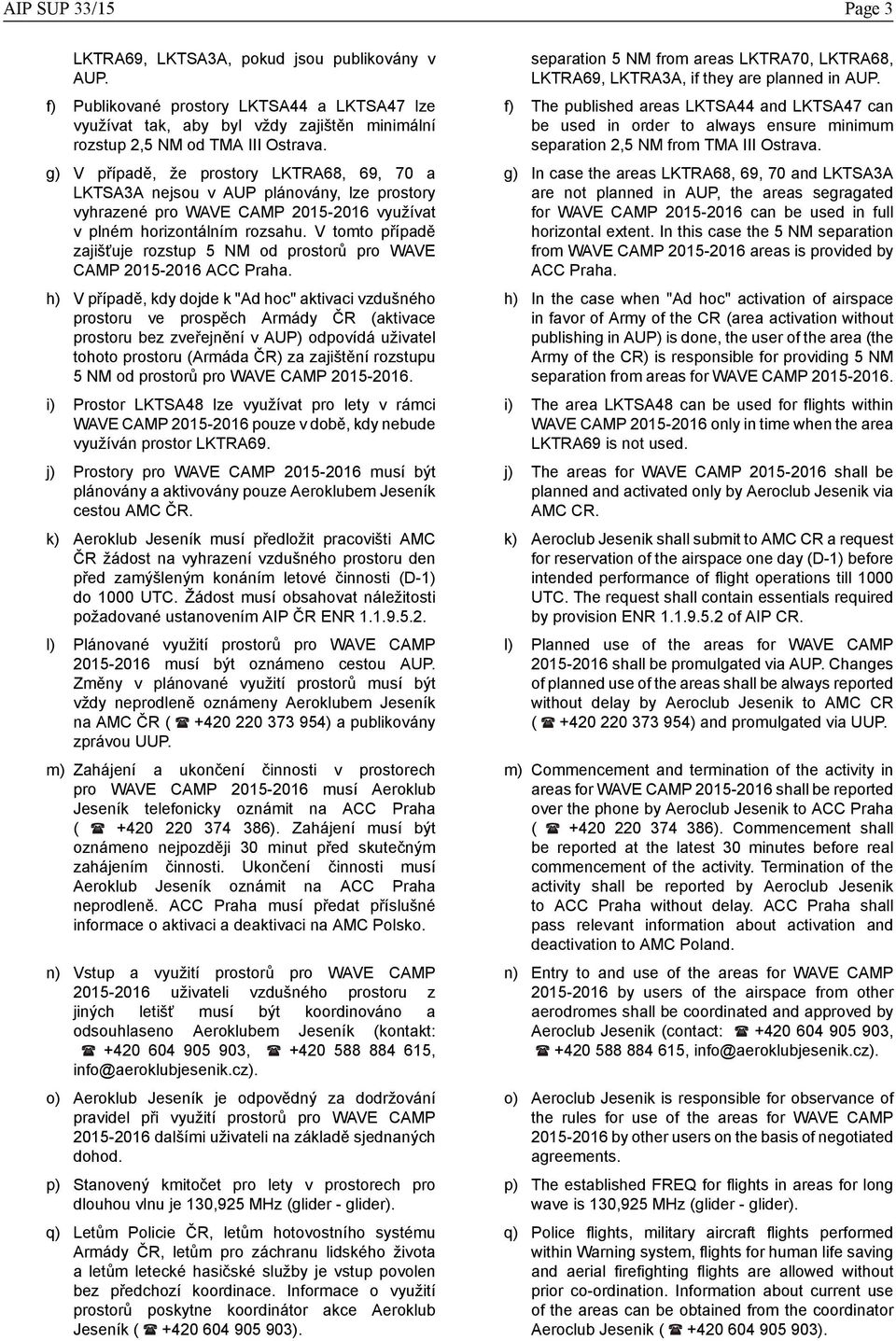

5 AIP SUP 33/15 Page 3 LKTRA69, LKTSA3A, pokud jsou publikovány v AUP. f) Publikované prostory LKTSA44 a LKTSA47 lze využívat tak, aby byl vždy zajištěn minimální rozstup 2,5 NM od TMA III Ostrava. g) V případě, že prostory LKTRA68, 69, 70 a LKTSA3A nejsou v AUP plánovány, lze prostory vyhrazené pro WAVE CAMP využívat v plném horizontálním rozsahu. V tomto případě zajišťuje rozstup 5 NM od prostorů pro WAVE CAMP ACC Praha. h) V případě, kdy dojde k "Ad hoc" aktivaci vzdušného prostoru ve prospěch Armády ČR (aktivace prostoru bez zveřejnění v AUP) odpovídá uživatel tohoto prostoru (Armáda ČR) za zajištění rozstupu 5 NM od prostorů pro WAVE CAMP i) Prostor LKTSA48 lze využívat pro lety v rámci WAVE CAMP pouze v době, kdy nebude využíván prostor LKTRA69. j) Prostory pro WAVE CAMP musí být plánovány a aktivovány pouze Aeroklubem Jeseník cestou AMC ČR. k) Aeroklub Jeseník musí předložit pracovišti AMC ČR žádost na vyhrazení vzdušného prostoru den před zamýšleným konáním letové činnosti (D-1) do 1000 UTC. Žádost musí obsahovat náležitosti požadované ustanovením AIP ČR ENR l) Plánované využití prostorů pro WAVE CAMP musí být oznámeno cestou AUP. Změny v plánované využití prostorů musí být vždy neprodleně oznámeny Aeroklubem Jeseník na AMC ČR ( ) a publikovány zprávou UUP. m) Zahájení a ukončení činnosti v prostorech pro WAVE CAMP musí Aeroklub Jeseník telefonicky oznámit na ACC Praha ( ). Zahájení musí být oznámeno nejpozději 30 minut před skutečným zahájením činnosti. Ukončení činnosti musí Aeroklub Jeseník oznámit na ACC Praha neprodleně. ACC Praha musí předat příslušné informace o aktivaci a deaktivaci na AMC Polsko. n) Vstup a využití prostorů pro WAVE CAMP uživateli vzdušného prostoru z jiných letišť musí být koordinováno a odsouhlaseno Aeroklubem Jeseník (kontakt: , , info@aeroklubjesenik.cz). o) Aeroklub Jeseník je odpovědný za dodržování pravidel při využití prostorů pro WAVE CAMP dalšími uživateli na základě sjednaných dohod. p) Stanovený kmitočet pro lety v prostorech pro dlouhou vlnu je 130,925 MHz (glider - glider). q) Letům Policie ČR, letům hotovostního systému Armády ČR, letům pro záchranu lidského života a letům letecké hasičské služby je vstup povolen bez předchozí koordinace. Informace o využití prostorů poskytne koordinátor akce Aeroklub Jeseník ( ). separation 5 NM from areas LKTRA70, LKTRA68, LKTRA69, LKTRA3A, if they are planned in AUP. f) The published areas LKTSA44 and LKTSA47 can be used in order to always ensure minimum separation 2,5 NM from TMA III Ostrava. g) In case the areas LKTRA68, 69, 70 and LKTSA3A are not planned in AUP, the areas segragated for WAVE CAMP can be used in full horizontal extent. In this case the 5 NM separation from WAVE CAMP areas is provided by ACC Praha. h) In the case when "Ad hoc" activation of airspace in favor of Army of the CR (area activation without publishing in AUP) is done, the user of the area (the Army of the CR) is responsible for providing 5 NM separation from areas for WAVE CAMP i) The area LKTSA48 can be used for flights within WAVE CAMP only in time when the area LKTRA69 is not used. j) The areas for WAVE CAMP shall be planned and activated only by Aeroclub Jesenik via AMC CR. k) Aeroclub Jesenik shall submit to AMC CR a request for reservation of the airspace one day (D-1) before intended performance of flight operations till 1000 UTC. The request shall contain essentials required by provision ENR of AIP CR. l) Planned use of the areas for WAVE CAMP shall be promulgated via AUP. Changes of planned use of the areas shall be always reported without delay by Aeroclub Jesenik to AMC CR ( ) and promulgated via UUP. m) Commencement and termination of the activity in areas for WAVE CAMP shall be reported over the phone by Aeroclub Jesenik to ACC Praha ( ). Commencement shall be reported at the latest 30 minutes before real commencement of the activity. Termination of the activity shall be reported by Aeroclub Jesenik to ACC Praha without delay. ACC Praha shall pass relevant information about activation and deactivation to AMC Poland. n) Entry to and use of the areas for WAVE CAMP by users of the airspace from other aerodromes shall be coordinated and approved by Aeroclub Jesenik (contact: , , info@aeroklubjesenik.cz). o) Aeroclub Jesenik is responsible for observance of the rules for use of the areas for WAVE CAMP by other users on the basis of negotiated agreements. p) The established FREQ for flights in areas for long wave is 130,925 MHz (glider - glider). q) Police flights, military aircraft flights performed within Warning system, flights for human life saving and aerial firefighting flights are allowed without prior co-ordination. Information about current use of the areas can be obtained from the coordinator Aeroclub Jesenik ( ).

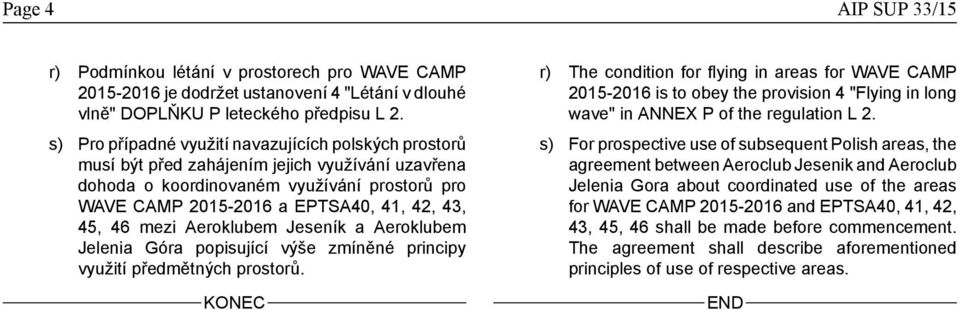

6 Page 4 AIP SUP 33/15 r) Podmínkou létání v prostorech pro WAVE CAMP je dodržet ustanovení 4 "Létání v dlouhé vlně" DOPLŇKU P leteckého předpisu L 2. s) Pro případné využití navazujících polských prostorů musí být před zahájením jejich využívání uzavřena dohoda o koordinovaném využívání prostorů pro WAVE CAMP a EPTSA40, 41, 42, 43, 45, 46 mezi Aeroklubem Jeseník a Aeroklubem Jelenia Góra popisující výše zmíněné principy využití předmětných prostorů. KONEC r) The condition for flying in areas for WAVE CAMP is to obey the provision 4 "Flying in long wave" in ANNEX P of the regulation L 2. s) For prospective use of subsequent Polish areas, the agreement between Aeroclub Jesenik and Aeroclub Jelenia Gora about coordinated use of the areas for WAVE CAMP and EPTSA40, 41, 42, 43, 45, 46 shall be made before commencement. The agreement shall describe aforementioned principles of use of respective areas. END

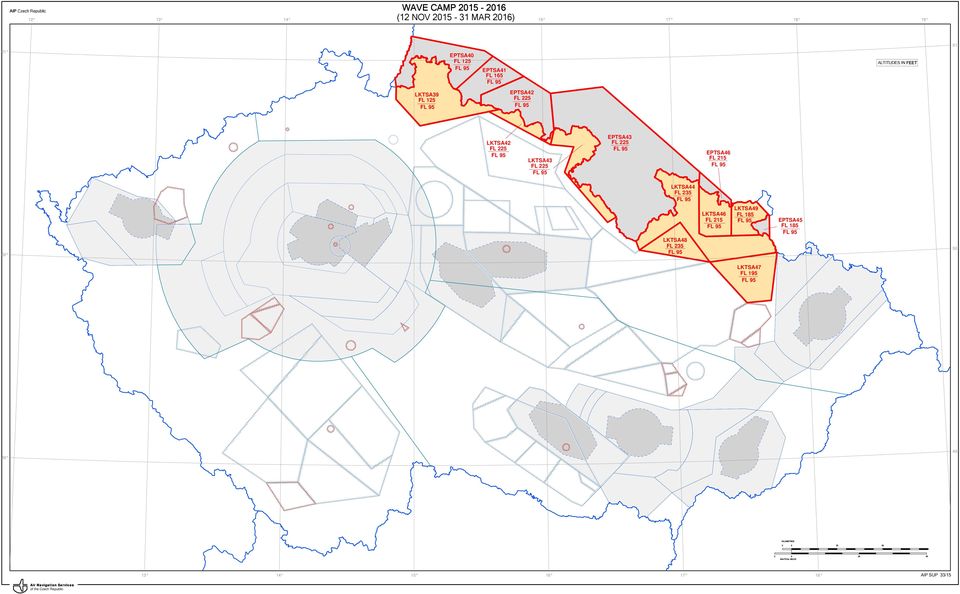

7 AIP Czech Republic WAVE CAMP (12 NOV MAR 2016) EPTSA40 FL 125 EPTSA41 FL 165 ALTITUDES IN FEET LKTSA39 FL 125 EPTSA42 LKTSA42 LKTSA43 EPTSA43 EPTSA46 FL 215 LKTSA44 50 LKTSA48 LKTSA46 FL 215 LKTSA49 FL 185 EPTSA45 FL LKTSA47 FL : KILOMETRES NAUTICAL MILES KILOMETRES NAUTICAL MILES AIP SUP 33/15 Air Navigation Services of the Czech Republic
