1 Výroba interiérových dveří a zárubní

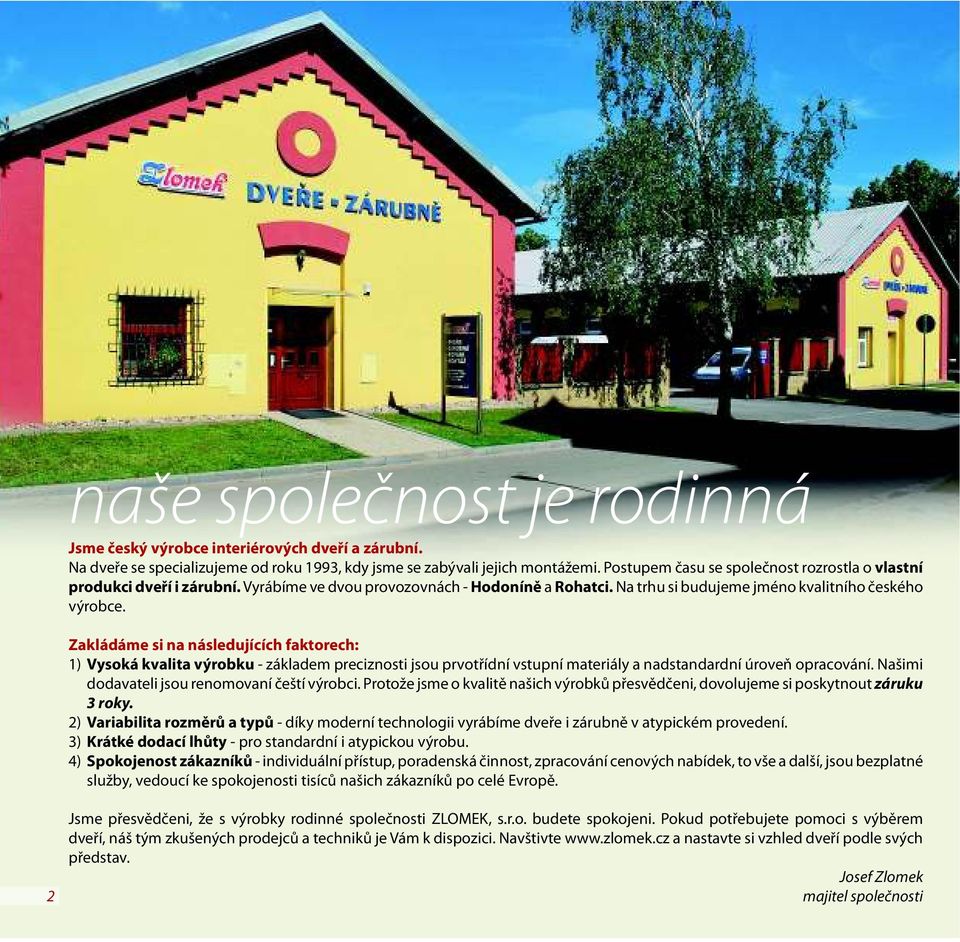

2 naše společnost je rodinná Jsme český výrobce interiérových dveří a zárubní. Na dveře se specializujeme od roku 1993, kdy jsme se zabývali jejich montážemi. Postupem času se společnost rozrostla o vlastní produkci dveří i zárubní. Vyrábíme ve dvou provozovnách - Hodoníně a Rohatci. Na trhu si budujeme jméno kvalitního českého výrobce. Zakládáme si na následujících faktorech: 1) Vysoká kvalita výrobku - základem preciznosti jsou prvotřídní vstupní materiály a nadstandardní úroveň opracování. Našimi dodavateli jsou renomovaní čeští výrobci. Protože jsme o kvalitě našich výrobků přesvědčeni, dovolujeme si poskytnout záruku 3 roky. 2) Variabilita rozměrů a typů - díky moderní technologii vyrábíme dveře i zárubně v atypickém provedení. 3) Krátké dodací lhůty - pro standardní i atypickou výrobu. 4) Spokojenost zákazníků - individuální přístup, poradenská činnost, zpracování cenových nabídek, to vše a další, jsou bezplatné služby, vedoucí ke spokojenosti tisíců našich zákazníků po celé Evropě. 2 Jsme přesvědčeni, že s výrobky rodinné společnosti ZLOMEK, s.r.o. budete spokojeni. Pokud potřebujete pomoci s výběrem dveří, náš tým zkušených prodejců a techniků je Vám k dispozici. Navštivte a nastavte si vzhled dveří podle svých představ. Josef Zlomek majitel společnosti

3 O B S A H Kvadra Linie Tora Lenta Inox Optimo, Victory, Antik Smart Glasswood Forarch Posuvné dveře Skládací dveře Zárubně Světlíky Stavební otvory Dekory Vzorník skel provozovna Rohatec 3

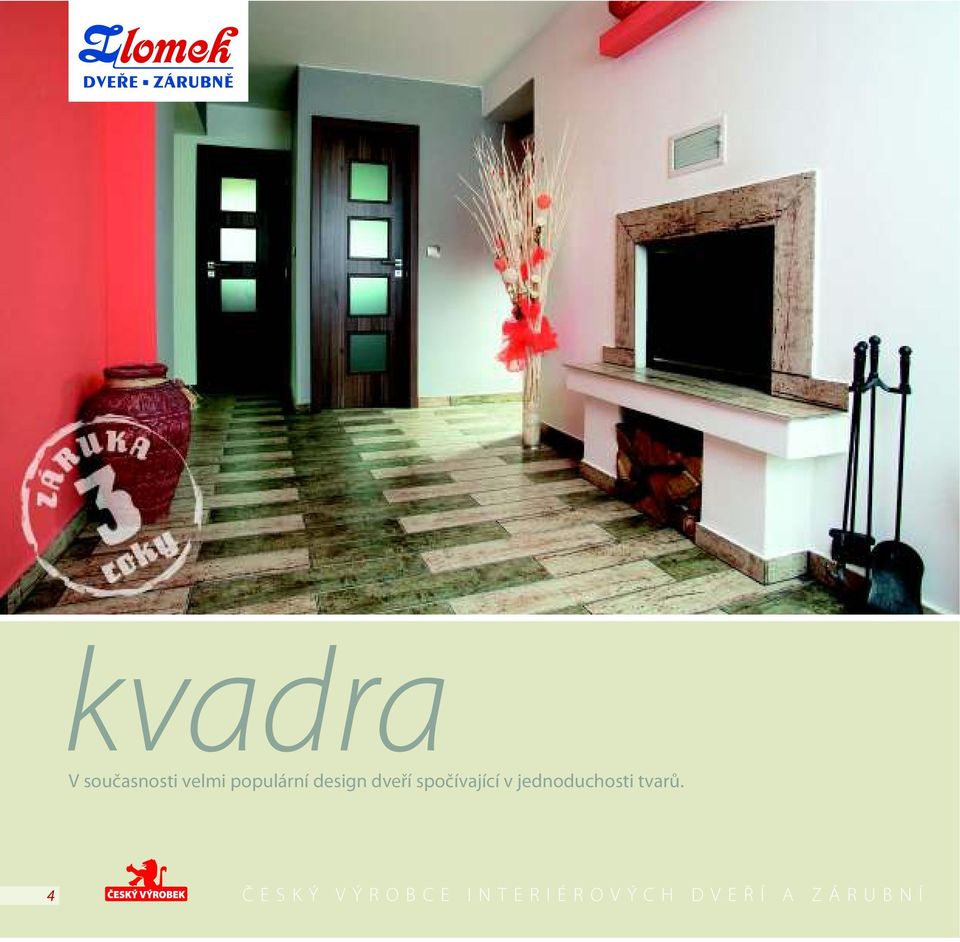

4 kvadra V současnosti velmi populární design dveří spočívající v jednoduchosti tvarů. 4 Č E S K Ý V Ý R O B C E I N T E R I É R O V Ý C H D V E Ř Í A Z Á R U B N Í

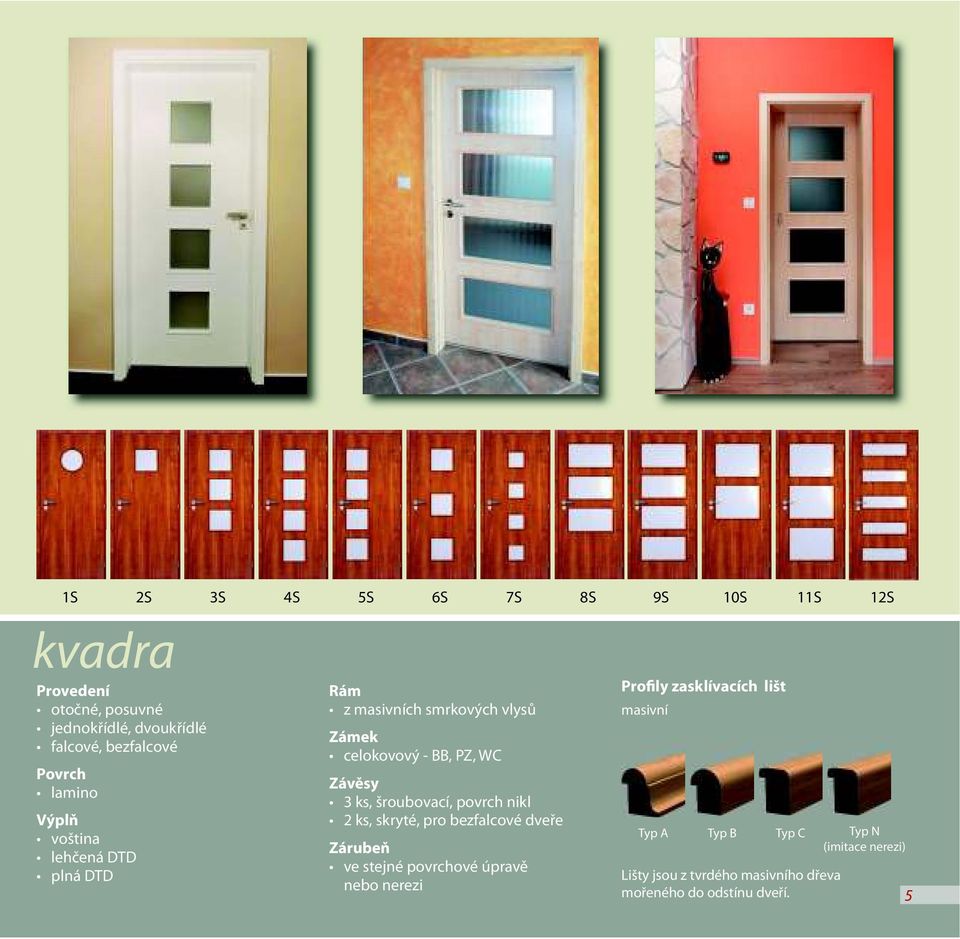

5 1S 2S 3S 4S 5S 6S 7S 8S 9S 10S 11S kvadra Provedení otočné, posuvné jednokřídlé, dvoukřídlé falcové, bezfalcové Povrch lamino Výplň voština lehčená DTD plná DTD Rám z masivních smrkových vlysů Zámek celokovový - BB, PZ, WC Závěsy 3 ks, šroubovací, povrch nikl 2 ks, skryté, pro bezfalcové dveře Zárubeň ve stejné povrchové úpravě nebo nerezi Profily zasklívacích lišt masivní Typ A Typ B Typ C Lišty jsou z tvrdého masivního dřeva mořeného do odstínu dveří. 12S Typ N (imitace nerezi) 5

6 linie Velmi stylová modelová řada. Díky decentnímu prosklení dodává interiéru vzhled jednoduchosti a přitom jedinečnosti. 6 Č E S K Ý V Ý R O B C E I N T E R I É R O V Ý C H D V E Ř Í A Z Á R U B N Í

7 1S linie Provedení otočné, posuvné jednokřídlé, dvoukřídlé falcové, bezfalcové Povrch lamino Výplň voština lehčená DTD plná DTD 2S 3S 4S 5S 6S 7S 8S 9S 10S 11S Rám z masivních smrkových vlysů Zámek celokovový - BB, PZ, WC Závěsy 3 ks, šroubovací, povrch nikl 2 ks, skryté, pro bezfalcové dveře Zárubeň ve stejné povrchové úpravě nebo nerezi Profily zasklívacích lišt masivní Typ A Typ B Typ C Lišty jsou z tvrdého masivního dřeva mořeného do odstínu dveří. Typ N (imitace nerezi) 7

8 tora Fantazie hrající si s křivkami předurčila vzhled jedinečné modelové řadě, zvané TORA. Oblouky dodávají dveřím nevšední a moderní vzhled. 8 Č E S K Ý V Ý R O B C E I N T E R I É R O V Ý C H D V E Ř Í A Z Á R U B N Í

9 tora Provedení otočné, posuvné jednokřídlé, dvoukřídlé falcové, bezfalcové Povrch lamino Výplň voština lehčená DTD plná DTD 1 2 3S 4S 5S 6S 7S 8S 9S Rám z masivních smrkových vlysů Zámek celokovový - BB, PZ, WC Závěsy 3 ks, šroubovací, povrch nikl 2 ks, skryté, pro bezfalcové dveře Zárubeň ve stejné povrchové úpravě Profily zasklívacích lišt masivní Typ A Typ B Typ C Lišty jsou z tvrdého masivního dřeva mořeného do odstínu dveří. 9

10 lenta Ti, kteří preferují hranaté tvary, uvítají řadu Lenta. 10 Č E S K Ý V Ý R O B C E I N T E R I É R O V Ý C H D V E Ř Í A Z Á R U B N Í

11 lenta Provedení otočné, posuvné jednokřídlé, dvoukřídlé falcové, bezfalcové Povrch lamino Výplň voština lehčená DTD plná DTD S 5S 6S 7S 8S 9S Rám z masivních smrkových vlysů Zámek celokovový - BB, PZ, WC Závěsy 3 ks, šroubovací, povrch nikl 2 ks, skryté, pro bezfalcové dveře Zárubeň ve stejné povrchové úpravě Profily zasklívacích lišt masivní Typ A Typ B Typ C Lišty jsou z tvrdého masivního dřeva mořeného do odstínu dveří. 11

12 inox Řada Inox udává svými horizontálními a vertikálními liniemi směr moderního stylu. Jedině tato řada Vám nabízí možnost kombinací barev a směru kresby. Možnosti jsou tak nekonečné Č E S K Ý V Ý R O B C E I N T E R I É R O V Ý C H D V E Ř Í A Z Á R U B N Í

13 Typ dveří 1 1S 2 2S 3 3S 4 4S Komb. směru Komb. barev Typ dveří 5 5S Komb. směru Komb. barev inox Provedení otočné, posuvné jednokřídlé, dvoukřídlé falcové, bezfalcové Povrch lamino lišty v imitaci nerezi kombinace barev a směru kresby Výplň voština lehčená DTD plná DTD Rám z masivních smrkových vlysů Zámek celokovový - BB, PZ, WC Závěsy 3 ks, šroubovací, povrch nikl 2 ks, skryté, pro bezfalcové dveře Zárubeň ve stejné povrchové úpravě nebo nerezi Profily zasklívacích lišt obalovaná Typ F Typ N (imitace nerezi) 13

14 optimo, victory, antik Nikdy nestárnoucí modelové řady elegantně obohacující vzhledem klasiky. 14 Č E S K Ý V Ý R O B C E I N T E R I É R O V Ý C H D V E Ř Í A Z Á R U B N Í

15 antik victory optimo 2 2S 2SII 2SIII 2SIV 3 3S 3SV 3SVI 3SVII 2 2S 2SII 2SIII 2SIV 3 3S 3SV 3SVI 3SVII Provedení otočné, posuvné jednokřídlé, dvoukřídlé falcové, bezfalcové Povrch lamino fólie Výplň voština lehčená DTD plná DTD 2 2S 2SII 2SIII 2SIV 3 3S 3SV 3SVI 3SVII optimo, victory, antik Rám z masivních smrkových vlysů Zámek celokovový - BB, PZ, WC Závěsy 3 ks, šroubovací, povrch nikl 2 ks, skryté, pro bezfalcové dveře Zárubeň ve stejné povrchové úpravě Profily zasklívacích lišt masivní Typ A Typ B Typ C Lišty jsou z tvrdého masivního dřeva mořeného do odstínu dveří. 15

16 smart Výběr nejoblíbenějších modelů splňující vysoké kvalitativní a zároveň ekonomické požadavky zákazníka. 1 1S 2S 3S 4S 5S 6S 7S 8S 9S 10S 16 12S 13S 14S 15S 16S 17S 18S 19S 20S 21S smart Provedení otočné, posuvné jednokřídlé, dvoukřídlé falcové, bezfalcové Povrch lamino fólie Výplň voština lehčená DTD plná DTD Rám z masivních smrkových vlysů Zámek celokovový - BB, PZ, WC Závěsy 3 ks, šroubovací, povrch nikl 2 ks, skryté, pro bezfalcové dveře Zárubeň ve stejné povrchové úpravě nebo nerezi Profily zasklívacích lišt obalovaná Typ F Typ N (nerez) 22S

17 glasswood Jak napovídá sám název, jedná se o kombinaci tvrzeného skla a dřevěného rámu. Právě hra s různými dekory dřeva a strukturami skla, dokáže vytvořit zajímavé kombinace glasswood Provedení otočné jednokřídlé, dvoukřídlé falcové, bezfalcové Rám z masivních vlysů Povrch 8 mm tvrzené sklo lamino Zámek celokovový - BB, PZ, WC Závěsy 3 ks, šroubovací, povrch nikl 2 ks, skryté, pro bezfalcové dveře Zárubeň ve stejné povrchové úpravě nebo nerezi Typy skel čiré matelux mastercarre mastershine masterlinea thela nemo 17

18 forarch Nová designová řada, která se svým jedinečným vzhledem naprosto vymyká nabídce standardních modelů. Vznikla tak nová dimenze, kdy na sebe dveře upoutávají pozornost a stávají se dominantou moderního interiéru. 18 Č E S K Ý V Ý R O B C E I N T E R I É R O V Ý C H D V E Ř Í A Z Á R U B N Í

19 magnetic nerez starline stratos natural patina struktural grid fosil 1 1S 2S 3S 4S 5S forarch Provedení otočné, posuvné jednokřídlé, dvoukřídlé bezfalcové Povrch HPL kovolamináty Hrana ABS nerez Výplň lehčená DTD plná DTD Rám z masivních smrkových vlysů Zámek celokovový - BB, PZ, WC 6S Závěsy 2 ks, skryté, pro bezfalcové dveře Zárubeň v povrchové úpravě nerezi nebo dřevodekoru Profily zasklívacích lišt Typ N (imitace nerezi) 19

20 posuvné dveře Velmi elegantní a chytré řešení do všech bytů i kanceláří, které umožní efektivní využívání těchto prostorů. Posuvné dveře neomezují; mohou být kdykoli otevřeny nebo zavřeny, aniž by překážely. 20 Č E S K Ý V Ý R O B C E I N T E R I É R O V Ý C H D V E Ř Í A Z Á R U B N Í

21 Dveře posuvné na stěnu Jednokřídlé, dvoukřídlé - tento způsob otvírání lze využít při jednoduché rekonstrukci. Nevyžaduje žádné speciální stavební úpravy. Dveřní křídlo je zavěšeno v kolejnici připevněné na stěnu. Ve spodní části dveřního křídla je vyfrézována drážka. Do podlahy je přišroubován vodící trn, který zajišťuje přímočarý pohyb křídla. Pro větší komfort lze u dvoukřídlých posuvných dveří využít synchronního mechanismu, kdy se při otevírání jednoho křídla současně otevírá i křídlo druhé. Posuv na zeď je možné zabudovat se zárubní nebo bez ní. Dveře posuvné do pouzdra Tento typ posuvných dveří je nejdokonalejším řešením z hlediska úspory místa. Vyžaduje však větší stavební úpravy. Do stavebního otvoru je třeba zabudovat stavební pouzdro, které je uzpůsobeno pro zděnou i sádrokartonovou příčku. Spolu s dodavateli pouzder Jap a Eclisse nabízíme širokou škálu variant: jednokřídlé, dvoukřídlé, teleskopické nebo posuvné křídla proti sobě do zákrytu. jednokřídlé jednokřídlé dvoukřídlé dvoukřídlé system ELOX teleskopické system STANDARD do zákrytu Součástí zárubně u jednokřídlých posuvných dveří systému standard může být tzv. dorazový hranol, který při zavřených dveřích zamezuje průhled mezi dveřním křídlem a zárubní. Křídlo může být uzamykatelné. U všech posuvných křídel je navíc do drážky zafrézován hliníkový U profil, zajišťující tichou a bezproblémovou funkčnost. 21

22 Skládací dveře Při nedostatku místa či hledání jeho úspory, jsou v obytném prostoru stále oblíbenější variantou dveře skládací. Dveřní křídlo zavěšené v kolejnici je v polovině rozděleno kováním. Při otevření dojde k jeho složení na dvě poloviny a nasunutí na jednu stranu zárubně. Průchod se tím zmenší o 85 mm. Kování skládacích dveří ZLOMEK je skryté, při zavřených dveřích nejsou vidět závěsy. jednokřídlé - levé dvoukřídlé jednokřídlé - pravé TECHNICKÉ PARAMETRY RÁM Základem konstrukce dveřního křídla je masivní smrkový rám. U povrchů lamino je tento rám zdvojený. V rozích je konstrukce zpevněna. VÝPLŇ Výplň je tvořena dřevotřískovou deskou, nebo voštinou. Voština tvrzený papír ve tvaru včelích pláství, dveře pro standardní potřeby a běžné užívání. Odlehčená DTD deska zajištuje pevnost a tuhost, splňuje vyšší akustické vlastnosti. Plná DTD deska - zajištuje pevnost a tuhost, odolná proti proražení. voština odlehčená DTD deska plná DTD deska PLÁŠŤ Celá konstrukce je oplášťována DTD nebo MDF deskou tloušťky 3 mm a povrchově upravena laminem, vysoce gramážní folií v imitaci dřeva nebo nástřik barvou dle stupnice RAL. Lamino na povrchu hmatatelná struktura dřevního póru. Barevně stálé, snadno udržovatelné, odolné vůči mechanickému poškození a krátkodobému působení vody. Vhodné pro rodinné domy, byty a komerční prostory. Fólie vysokotlaká folie dekoru dřeva, hladká bez struktury, pro rodinné domy, byty, ekonomická varianta. KOVÁNÍ Standardně je dveřní křídlo osazeno třemi kusy závěsů v povrchové úpravě nikl a BB, PZ nebo WC zámkem o rozteči 72 mm. 22 BB PZ WC

23 PROSKLENÍ Zasklívací a okrasné rámečky jsou vyrobeny z výběrového masivního dřeva odpovídajícího příslušnému dekoru a mořeného do odstínu dveří, nebo jsou obalované folií odpovídajícího dekoru. Na přání zákazníka lze na dveře zabudovat prahovou výsuvnou lištu zamezující proudění vzduchu pod dveřmi, větrací mřížku, panoramatické kukátko, samozavírač, panikové kování, okopovou lištu nebo madlo pro ZTP. Dveře je možné dodat i s požární odolností EI 30, EW 30. chově upraveny. Zárubeň je osazena protiplechem, který je kromě standardního připevnění do obložky navíc připevněn do středového dílce a tím zabezpečuje zvýšenou odolnost proti vyražení. Pro bezproblémovou a tichou funkčnost dveří je zárubeň vybavena třemi závěsy s plastovými čepy v povrchové úpravě nikl. Měkké dovírání dveří do zárubně zaručuje celoobvodové těsnění. Vybrané materiály a mohutnější konstrukce zárubně garantují její pevnost a stabilitu. pro šířky od 70 do 1200 mm 22 mm Provedení: bezfalcové falcové regulace mm 4 mm 60 mm ZÁRUBNĚ 22 mm 18 mm těsnění OBLOŽKOVÉ ZÁRUBNĚ Obložkové zárubně ZLOMEK jsou určeny pro jednokřídlé i dvoukřídlé dveře otočné, posuvné i skládací. Zárubně se osazují po dokončení stavebních otvorů, tedy po zhotovení omítek, maleb, obkladů, položení podlahové krytiny včetně plovoucích podlah a koberců. Lze je použít pro klasické zdivo nebo sádrokartonové konstrukce. V kombinaci s dveřním křídlem tvoří zvukově izolační bariéru. Zárubně je možné dodat i s požární odolností EI 30, EW 30. TECHNICKÉ PARAMETRY Zárubně jsou vyráběny v normovaných, popř. atypických rozměrech. Standardní rozměry se řídí dle ČSN: (1100) / 1970 mm pro jednokřídlé a / 1970 mm pro dvoukřídlé dveře. V případě jiných rozměrů vyrobíme zárubeň dle požadavku. Šířky ostění jsou vyráběny po 5 mm, od 70 mm do 1200 mm z jednoho kusu. Dveře levé Dveře pravé KONSTRUKCE Konstrukce zárubně je tvořena středovými dílci tloušťky 22mm a obložkami tloušťky 18 a šířky 60 mm. Tyto dílce jsou vyrobeny z prvotřídní dřevotřískové desky, jsou ofrézovány a povr- panty viditelné vlevo panty viditelné vpravo 23

24 SVĚTLÍKY V případě širších stavebních otvorů s požadavky na prostup světla se nabízí deset možných variant. Dveře mohou být otočné či posuvné. I. II. III. IV. V. VI. VII. VIII. IX. X. Velmi kvalitní pouzdra závěsů, která zaručují maximální přesnost kolmosti a umístění závěsu. Díky dvoustupňovému vrtání je z pohledové strany pouzdro skryté, což ocení především nároční zákazníci se smyslem pro detail. Pro tichou funkčnost dveří je závěs vybaven plastovým čepem. Protiplech je kromě standardního přišroubování do obložky navíc připevněn do středového dílce zárubně. Je tak vysoce odolný vůči vyražení. Excentrické spojovací kování a systém klipu pro zpevnění konstrukce zaručují u zárubně přesnost spojů, její pevnost a tuhost. 24 STAVEBNÍ OTVORY V případě, že jste se rozhodli pro obložkové zárubně, je nutné, aby jste toto rozhodnutí učinili včas, tzn. při projektu, nejpozději při realizaci hrubé stavby. Stavební otvory pro zárubně musí mít dané parametry, které jsou uvedeny níže. Samotná montáž zárubní se provádí po dokončení maleb, obkladů a všech podlahových krytin, včetně koberců. V případě obkladů stěn, které nepřesahují nebo nekončí ve stejné výšce jako zárubně, je zapotřebí neprovádět obložení až do konce stavebního otvoru, ale vynechat jednu řadu obkladu a tu dodělat až po samotné montáži zárubně. Promyslete si umístění dveří s ohledem na elektroinstalaci, okolní zdi, či budoucí vybavení. Nemáte-li dostatek prostoru, zvolte si např. posuvné dveře na zeď, do pouzdra nebo dveře skládací. Pokud je stavba v takové fázi, že již není možné atypické stavební otvory upravit, nic není ztraceno! Vyrobíme vám dveře dle vaší potřeby.

25 Tabulka rozměrů dveří, zárubní a stavebních otvorů jmen. rozměr š. x v. (mm) A šířka křídla B světlá š. zárubně C světlá š. otvoru D celková š. zárubně E výška křídla F světlá v. zárubně G světlá v. otvoru H celková v. zárubně 600 x / x / / x / ( ) 900 x / Hloubka zárubně je vyráběna dle tloušťky příčky po 5 mm od 70 mm do 1200 mm. D C B A světlá šířka zárubně světlá šířka zárubně světlá šířka světlá šířka H G F E zárubně zárubně 8 mm Napojení podlah pro falcové dveře Osa přechodové podlahové spáry mm do místnosti (na straně závěsů) mm Napojení podlah pro bezfalcové dveře a kovové zárubně Osa přechodové podlahové spáry v rovině stěny 0 mm 25

26 dekory lamino lamino lamino lamino lamino bílá javor dub buk olše lamino třešeň morgana lamino lamino lamino lamino calvados třešeň siena ořech lyon dub rustikal lamino lamino lamino lamino ořech makassar wenge jakr šedá HPL česaná nerez fólie fólie fólie fólie fólie bílá javor dub buk třešeň 26

27 vzorník skel kůra čirá kůra bronz činčila čirá činčila bronz flutes krizet maris mastercarre masterlinea mastershine matelux nemo quatrix thela conex čirý (dvojité sklo + bezpečnostní fólie) conex mléčný (dvojité sklo + bezpečnostní fólie) 27

28 Sídlo společnosti a vzorková prodejna HODONÍN Čajkovského 39, Hodonín (Velká Kasárna) Tel.: , Fax: , Mob.: info@zlomek.cz VZORKOVNY w w w. z l o m e k. c z w w w. z l o m e k. s k Aktuální seznam vzorkoven najdete na a Nastavte si vzhled dveří podle svých představ na Autorizovaný prodejce ZLOMEK, s.r.o., verze katalogu 10/2010
