PŘEHLED VŠEOBECNÝCH TECHNICKÝCH SMLUVNÍCH PODMÍNEK

Transkript

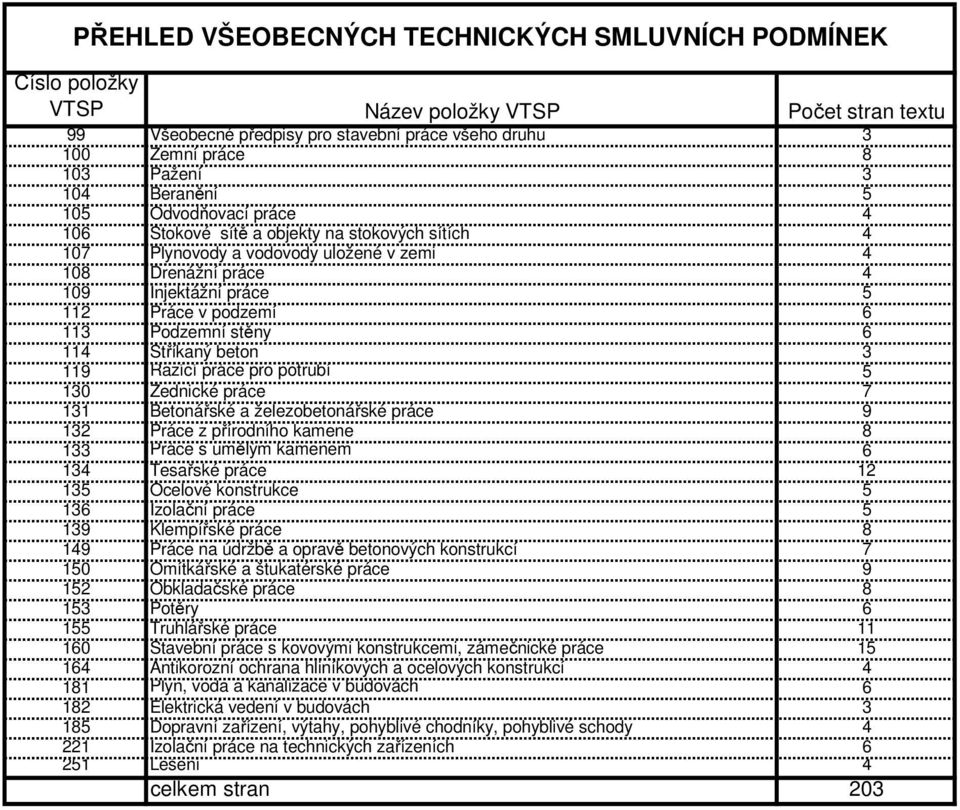

1 PŘEHLED VŠEOBECNÝCH TECHNICKÝCH SMLUVNÍCH PODMÍNEK Číslo položky VTSP Název položky VTSP Počet stran textu 99 Všeobecné předpisy pro stavební práce všeho druhu Zemní práce Pažení Beranění Odvodňovací práce Stokové sítě a objekty na stokových sítích Plynovody a vodovody uložené v zemi Drenážní práce Injektážní práce Práce v podzemí Podzemní stěny Stříkaný beton Razící práce pro potrubí Zednické práce Betonářské a železobetonářské práce Práce z přírodního kamene Práce s umělým kamenem Tesařské práce Ocelové konstrukce Izolační práce Klempířské práce Práce na údržbě a opravě betonových konstrukcí Omítkářské a štukatérské práce Obkladačské práce Potěry Truhlářské práce Stavební práce s kovovými konstrukcemi, zámečnické práce Antikorozní ochrana hliníkových a ocelových konstrukcí Plyn, voda a kanalizace v budovách Elektrická vedení v budovách Dopravní zařízení, výtahy, pohyblivé chodníky, pohyblivé schody Izolační práce na technických zařízeních Lešení 4 celkem stran 203

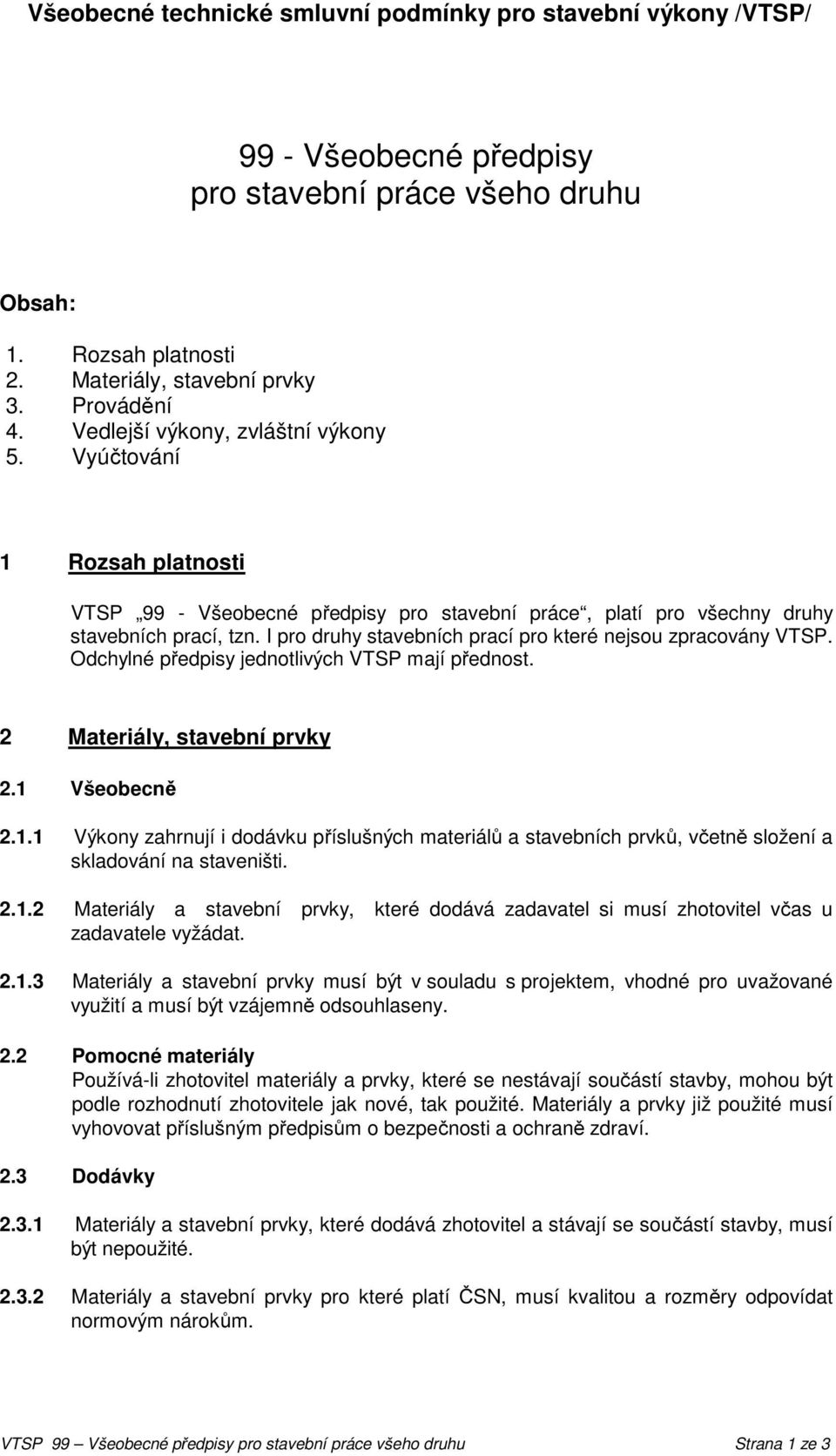

2 Všeobecné technické smluvní podmínky pro stavební výkony /VTSP/ 99 - Všeobecné předpisy pro stavební práce všeho druhu Obsah: 1. Rozsah platnosti 2. Materiály, stavební prvky 3. Provádění 4. Vedlejší výkony, zvláštní výkony 5. Vyúčtování 1 Rozsah platnosti VTSP 99 - Všeobecné předpisy pro stavební práce, platí pro všechny druhy stavebních prací, tzn. I pro druhy stavebních prací pro které nejsou zpracovány VTSP. Odchylné předpisy jednotlivých VTSP mají přednost. 2 Materiály, stavební prvky 2.1 Všeobecně Výkony zahrnují i dodávku příslušných materiálů a stavebních prvků, včetně složení a skladování na staveništi Materiály a stavební prvky, které dodává zadavatel si musí zhotovitel včas u zadavatele vyžádat Materiály a stavební prvky musí být v souladu s projektem, vhodné pro uvažované využití a musí být vzájemně odsouhlaseny. 2.2 Pomocné materiály Používá-li zhotovitel materiály a prvky, které se nestávají součástí stavby, mohou být podle rozhodnutí zhotovitele jak nové, tak použité. Materiály a prvky již použité musí vyhovovat příslušným předpisům o bezpečnosti a ochraně zdraví. 2.3 Dodávky Materiály a stavební prvky, které dodává zhotovitel a stávají se součástí stavby, musí být nepoužité Materiály a stavební prvky pro které platí ČSN, musí kvalitou a rozměry odpovídat normovým nárokům. VTSP 99 Všeobecné předpisy pro stavební práce všeho druhu Strana 1 ze 3

3 2.3.3 Materiály a prvky, u kterých je pro jejich použití třeba úředního souhlasu, musí být úředně k zabudování připuštěny a musí odpovídat stanoveným podmínkám. 3 Provádění 3.1 Nacházejí-li se v okolí staveniště dopravní cesty a komunikace, inženýrské sítě a jiná zařízení, je třeba respektovat předpisy a nařízení příslušných úřadů, správců či majitelů. 3.2 Plochy, které jsou určeny pro zabezpečení plynulé dopravy, musí být udržovány volné. Přístup k hasičským zařízením, poště, železnici, triangulačním bodům, rozvodnám apod. nesmí být omezen déle, než je pro provedení nezbytných výkonů objektivně nutné. 4 Vedlejší výkony, zvláštní výkony 4.1 Vedlejší výkony Vedlejší výkony jsou výkony, které, aniž by byly uvedeny ve smlouvě, ke smluvní dodávce patří (Všeobecné smluvní dodací podmínky díla, 2, čl.1). Vedlejšími výkony jsou např.: Vybudování a odstranění zařízení staveniště Zařízení staveniště včetně strojního zařízení a jejich údržba Zaměřování pro provádění a vyúčtování prací, včetně údržby měřících zařízení, kót a pod., udržování měrek, zaměřovacích bodů a pracovních míst během provádění stavby, nikoliv však výkony podle Všeobecných smluvních dodacích podmínek, 3, čl Ochrana a zabezpečovací opatření podle předpisů o bezpečnosti práce a ochraně zdraví, a podle úředních podmínek Osvětlení, vytápění a úklid obývacích a sanitárních místností pro zaměstnance zhotovitele Zřízení rozvodu vody a energií od přípojek předaných zadavatelem /zadavatelem/ k místům spotřeby na staveništi Dodávky pohonných hmot Údržba nářadí a zařízení Přesun všech materiálů a stavebních prvků, i když jsou dodány zadavatelem, ze skladovacích míst na staveniště, příp. z předávacích míst udaných v rozpisu, na místa jejich spotřeby, a případný zpětný přesun Zajištění prací proti povodním, se kterými je za normálních podmínek nutné počítat, a eventuální odstranění jejich důsledků Odstranění všech znečištění, např. odpadky, stavební suť, které jsou důsledkem prací zhotovitele. VTSP 99 Všeobecné předpisy pro stavební práce všeho druhu Strana 2 ze 3

4 4.2 Zvláštní výkony Zvláštními výkony jsou výkony, které nejsou vedlejšími výkony podle odst. 4.1, a které patří ke smluvním výkonům jen tehdy, když jsou v rozpisu prací zvlášť uvedeny. Zvláštními výkony jsou např.: Dozor nad výkony jiných dodavatelů Opatření pro zabránění pracovních úrazů při výkonech jiných dodavatelů Zvláštní ochranná opatření proti bouřkám, vysoké vodě a spodní vodě Pojištění prací jejich zadavatelem /zadavatelem/, nebo pojištění některých zvláštních povinných ručení Zvláštní zkoušky materiálů a stavebních prvků, které dodá zhotovitel Vybudování, údržba, provoz a odstranění zařízení, sloužících k udržování a řízení veřejného přilehlého dopravního provozu na staveništi, např. zábradlí, ochranná opatření, pomocné konstrukce, osvětlení, dopravní značky Postavení, údržba, provoz a odstranění všech provizorních zařízení mimo rámec staveniště, sloužících pro odklonění (objížďku) a řízení veřejné dopravy Zvláštní opatření pro ochranu okolí, přírody nebo památníků Odstranění odpadu z území zadavatele /zadavatele/ Zvláštní ochrana výkonů - prací, které vyžaduje zadavatel k předběžnému používání, jejich údržba a pozdější odstranění Odstranění všech překážek Odstranění odpadů, sutě a pod. zanechaných jinými dodavateli Dodatečná opatření pro pokračování prací za mrazu a sněhu, pokud nejsou i bez toho povinností zhotovitele Zvláštní opatření k ochraně a zabezpečení ohrožených staveb a sousedních pozemků Zabezpečení rozvodů, kabelového vedení, drenáží, kanálů, hraničních kamenů, stromů, rostlin a pod. 5 V y č t o v á n í Výkazy výměr mají být zpracovány podle výkresů, pokud provedené práce jim odpovídají. Nejsou-li takové výkresy k dispozici, musí se výkony měřit. VTSP 99 Všeobecné předpisy pro stavební práce všeho druhu Strana 3 ze 3

5 Všeobecné technické smluvní podmínky pro stavební výkony (VTSP) Zemní práce Obsah: 1. Rozsah platnosti 2. Materiály, stavební prvky, 3. Provádění 4. Vedlejší a zvláštní výkony 5. Vyúčtování 1 Rozsah platnosti 1.1 VTSP Zemní práce" - platí pro rozpojování, nakládání, přepravu, ukládání a zhutňování zeminy a horniny. Platí také pro rozpojování horniny a zeminy ve spodní vodě a v pobřežním pásmu pod vodou, pokud jsou tyto práce prováděny v návaznosti (společně) na rozpojování zeminy a horniny nad vodou na zemi. 1.2 VTSP 100-Zemní práce zahrnuje i - přípravu a úpravu půdy a horniny za účelem zhodnocení při zemních pracích, - zemní práce s recyklovatelnými stavebními materiály, průmyslovými vedlejšími produkty a s ostatními materiály. 1.3 VTSP Zemní práce - neplatí pro zemní práce podle VTSP: Vrtné práce" Drenáže na zemědělsky užívaných plochách" Těžba z vody" Podzemní práce" Rýhy s hustým výplachem" Práce při tvorbě krajiny" 1.4 Jako doplněk platí odst. 1-5 VTSP 99 Všeobecné předpisy pro stavební práce všeho druhu. Při rozporech mají přednost pravidla VTSP 100-Zemní práce. 2 Materiály, stavební prvky; zemina a hornina Jako doplněk VTSP 99 - Všeobecné předpisy pro stavební práce, odst.2, platí: 2.1 Všeobecně Rozpojená zemina a hornina nepřechází do vlastnictví zhotovitele Do výkonů nepatří dodávka zeminy a horniny. VTSP 100 Zemní práce Strana 1 z 8

6 2.1.3 Jestliže zemina, hornina nebo jiné materiály mají být dodány zhotovitelem, potom dodávka obsahuje také složení a uložení na staveništi. 2.2 Zatřídění zemin a hornin Zeminy a horniny jsou při rozpojování rozděleny do tříd úměrně ke svému stavu podle ČSN Vrchní vrstva se posuzuje nezávisle na svém stavu při rozpojování jako zvláštní třída se zřetelem na zvláštní ošetření. 3 Provádění Jako doplněk VTSP 99 - Všeobecné předpisy pro stavební práce, odst.3, platí: 3.1. Všeobecně Volba způsobu provádění a průběhu stavby včetně volby nasazení stavebních strojů je věcí zhotovitele V blízkosti stavebních objektů, vedení, kabelů, drenáží a kanálů musí být práce prováděny s potřebnou opatrností Nebezpečná stavební zařízení je třeba zajistit. Při provádění ochranných a zabezpečovacích opatření je třeba dbát předpisů vlastníků, správců, nebo jiných oprávněných subjektů. Taková opatření jsou zvláštními výkony (viz odst ) Není-li před prováděním prací určena poloha předmětných vedení, kabelů, drenáží, kanálů, měřických bodů, překážek a jiných stavebních zařízení,, potom je třeba tuto polohu vyhledat. Přijatá opatření jsou zvláštními výkony (viz odst ) Vyskytnou-li se nenadálé překážky, např. dříve neurčená vedení, kabely,, drenáže, kanály, geodet. měř.body, stavební zbytky apod., je třeba okamžitě informovat zadavatele. Přijatá opatření jsou zvláštními výkony (viz odst ) V bezprostřední blízkosti určených stromů, rostlinného fondu a vegetačních ploch musí být práce prováděny s obzvláštní starostlivostí Ohrožené stromy,rostlinný fond a vegetační plochy jsou chráněny; je třeba dbát na ustanovení VTSP 120 Krajinářské stavební práce. Taková ochranná opatření jsou zvláštními výkony (viz odst ). 3.2 Příprava území stavby Mezníky (hraniční kameny) a úřední pevné body mohou být odstraněny pouze se souhlasem zadavatele. Pevné body zadavatele pro provádění stavebních prací musí zhotovitel chránit před odstraněním a poškozením Porost nad dohodnutý rozsah může být odstraněn pouze se souhlasem zadavatele. 3.3 Odtok vody Zhotovitel musí provést včas potřebná odvodňovací opatření. VTSP 100 Zemní práce Strana 2 z 8

7 Jestliže nepostačují dohodnutá opatření pro odvedení spodní-pramenité či průsakové vody atd., je třeba společně provést další následná opatření. Tato jsou zvláštními výkony (viz odst.4.2.1) Směr, výšková poloha a množství vody z toků, průsaků a drenáží smějí být během provádění stavby změněny pouze se souhlasem zadavatele Zhotovitel se musí při realizaci opatření podle odst a postarat o to, aby voda mohla stále odtékat bez překážek a nezpůsobila žádné škody. 3.4 Práce s vrchní vrstvou zeminy Vrchní vrstva zeminy musí být na všech dotčených plochách sejmuta. Ze skládek, pojezdových a jiných ploch se musí vrchní vrstva sejmout pouze v rozsahu stanoveném v popisu prací Skrytí a uložení vrchní vrstvy je třeba provádět odděleně od ostatní manipulace se zeminou U stromů nesmí být odstraněna vrchní vrstva od jejich korunou Pro vrchní vrstvu, která nebude použita ve smyslu zásad "krajinných staveb" avšak bude jí použito znovu jako vrchní vrstvy, platí následující ustanovení: Vrchní vrstva nesmí být znehodnocena příměsmi, např. stavebními zbytky, kovy, sklem, struskou (škvárou), popílkem, umělými hmotami, minerálními oleji, chemikáliemi, těžko rozložitelnými zbytky rostlin Soudržné vrchní vrstvy smějí být snímány a ukládány pouze při měkké až pevné konzistenci Jestliže nebude vrchní vrstva ihned znovu použita, je třeba ji oddělit od ostatních druhů zemin a umístit ji stranou od stavebního provozu a souvisle uložit. Přitom nesmí být pojížděna nebo jiným způsobem hutněna Lehce trouchnivějící rostlinné pokryvy se obhospodařují jako vrchní vrstva zeminy. 3.5 Rozpojování a nakládání Od rozměrů určených v popisu výkonů dle příčných řezů odkopů se lze odchýlit pouze se souhlasem zadavatele. Toto platí také, pokud se bere zřetel pouze na znalecký posudek Jestliže příčné řezy výkopových prací nejsou popsány v popisu výkonů, potom je ponechána volba na zhotoviteli, jak práce provede. Jedná se zejména o svahy násypů. Přitom je třeba respektovat normu ČSN Zemní práce Jestliže při odkopávkách budou zjištěny odlišné poměry zeminy nebo vyskytnou-li se takové okolnosti, že nelze dodržet dohodnuté příčné řezy,je třeba přijmout společná opatření - tato jsou zvláštními výkony (viz odst ) Pro odebírání strmých svahů musí zhotovitel předložit plán pracovního postupu Nepředvídané události, např. příval vody, vzedmutí zeminy, vytékání vrstev, škody na stavebních zařízeních apod., musí zhotovitel neprodleně ukázat zadavateli. VTSP 100 Zemní práce Strana 3 z 8

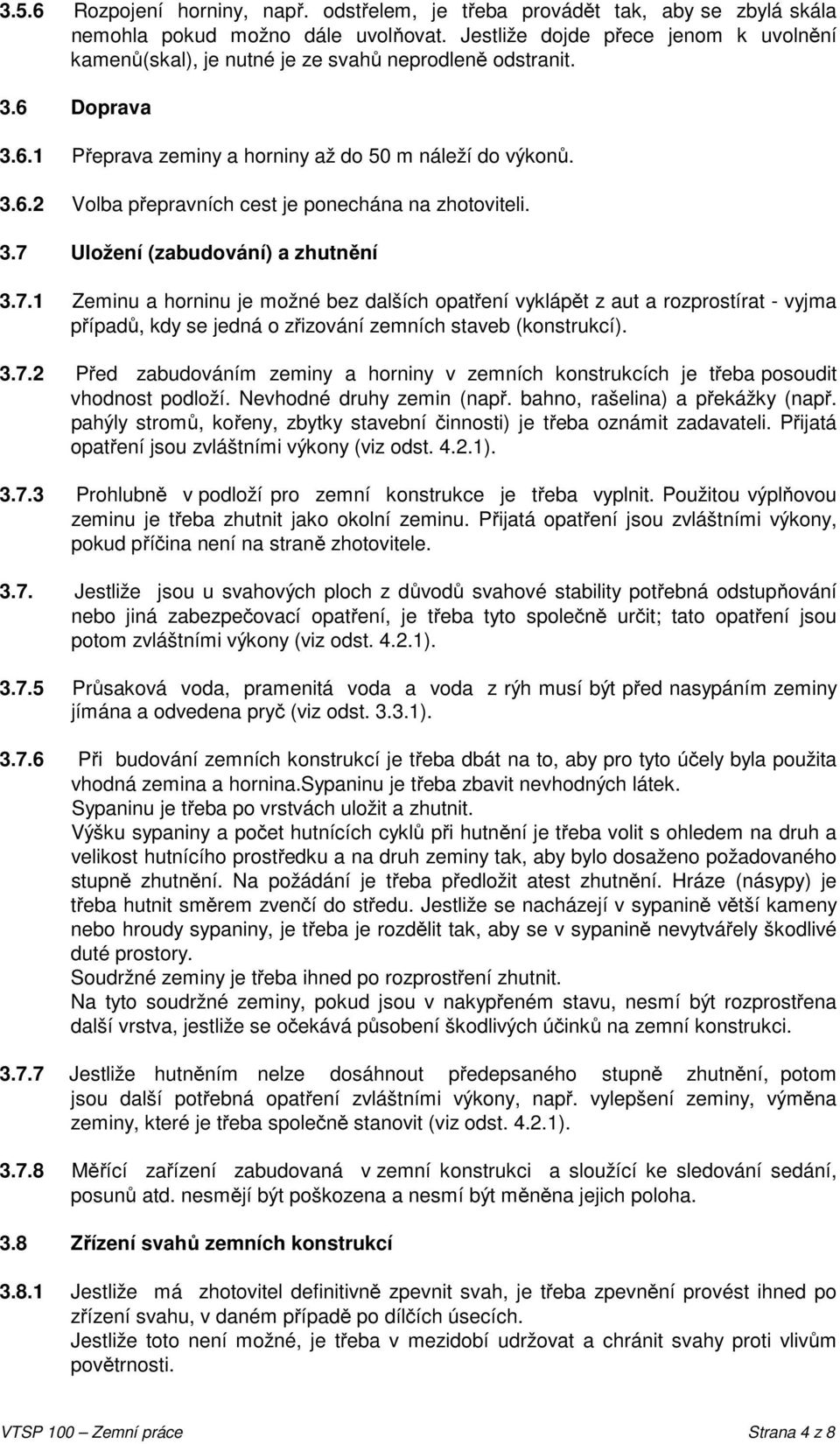

8 3.5.6 Rozpojení horniny, např. odstřelem, je třeba provádět tak, aby se zbylá skála nemohla pokud možno dále uvolňovat. Jestliže dojde přece jenom k uvolnění kamenů(skal), je nutné je ze svahů neprodleně odstranit. 3.6 Doprava Přeprava zeminy a horniny až do 50 m náleží do výkonů Volba přepravních cest je ponechána na zhotoviteli. 3.7 Uložení (zabudování) a zhutnění Zeminu a horninu je možné bez dalších opatření vyklápět z aut a rozprostírat - vyjma případů, kdy se jedná o zřizování zemních staveb (konstrukcí) Před zabudováním zeminy a horniny v zemních konstrukcích je třeba posoudit vhodnost podloží. Nevhodné druhy zemin (např. bahno, rašelina) a překážky (např. pahýly stromů, kořeny, zbytky stavební činnosti) je třeba oznámit zadavateli. Přijatá opatření jsou zvláštními výkony (viz odst ) Prohlubně v podloží pro zemní konstrukce je třeba vyplnit. Použitou výplňovou zeminu je třeba zhutnit jako okolní zeminu. Přijatá opatření jsou zvláštními výkony, pokud příčina není na straně zhotovitele Jestliže jsou u svahových ploch z důvodů svahové stability potřebná odstupňování nebo jiná zabezpečovací opatření, je třeba tyto společně určit; tato opatření jsou potom zvláštními výkony (viz odst ) Průsaková voda, pramenitá voda a voda z rýh musí být před nasypáním zeminy jímána a odvedena pryč (viz odst ) Při budování zemních konstrukcí je třeba dbát na to, aby pro tyto účely byla použita vhodná zemina a hornina.sypaninu je třeba zbavit nevhodných látek. Sypaninu je třeba po vrstvách uložit a zhutnit. Výšku sypaniny a počet hutnících cyklů při hutnění je třeba volit s ohledem na druh a velikost hutnícího prostředku a na druh zeminy tak, aby bylo dosaženo požadovaného stupně zhutnění. Na požádání je třeba předložit atest zhutnění. Hráze (násypy) je třeba hutnit směrem zvenčí do středu. Jestliže se nacházejí v sypanině větší kameny nebo hroudy sypaniny, je třeba je rozdělit tak, aby se v sypanině nevytvářely škodlivé duté prostory. Soudržné zeminy je třeba ihned po rozprostření zhutnit. Na tyto soudržné zeminy, pokud jsou v nakypřeném stavu, nesmí být rozprostřena další vrstva, jestliže se očekává působení škodlivých účinků na zemní konstrukci Jestliže hutněním nelze dosáhnout předepsaného stupně zhutnění, potom jsou další potřebná opatření zvláštními výkony, např. vylepšení zeminy, výměna zeminy, které je třeba společně stanovit (viz odst ) Měřící zařízení zabudovaná v zemní konstrukci a sloužící ke sledování sedání, posunů atd. nesmějí být poškozena a nesmí být měněna jejich poloha. 3.8 Zřízení svahů zemních konstrukcí Jestliže má zhotovitel definitivně zpevnit svah, je třeba zpevnění provést ihned po zřízení svahu, v daném případě po dílčích úsecích. Jestliže toto není možné, je třeba v mezidobí udržovat a chránit svahy proti vlivům povětrnosti. VTSP 100 Zemní práce Strana 4 z 8

9 3.8.2 Jestliže není konečné zpevnění svěřeno zhotoviteli a zůstanou-li svahy z důvodů, které nejsou na straně zhotovitele otevřeny-nezpevněny, přijmou se společná potřebná opatření. Tato jsou zvláštními výkony (viz odst ) Před nanesením svrchní vrstvy na svahy je třeba jejich vrchní plochu zdrsnit a v případě potřeby opatřit stupni, např. u strmých svahů Jestliže se v průběhu provádění svahů vyskytne nebezpečí uklouznutí-sesutí, je povinen zhotovitel neprodleně přijmout opatření k zabránění škod a vyrozumět o tom zadavatele. Další opatření k zabránění nebo odstranění škod z důvodu uklouznutísesutí násypu je třeba stanovit společně. Pokud příčina sedání není na straně zhotovitele, jsou potom zabránění škodám a další přijatá opatření zvláštními výkony (viz odst ) Skalní svahy zřizují tak, aby odpovídaly vlastnostem horniny a složení horninového masívu (prostředí). Skalní lavice a výčnělky, které jsou odolné proti povětrnosti, je možné ponechat. 3.9 Zřízení těsnících těles Těsnící tělesa se zřizují s obzvláštní pečlivostí úměrně ke svému významu. Je třeba je chránit proti vlivům povětrnosti, zejména proti vysychání a jiným poškozením Zhotovitel určí vhodnost zeminy pro těsnící těleso zkouškou, jestliže je určen k dodání této zeminy. Atest o způsobilosti zeminy předá zadavateli Zřízení stavebních jam a příkopů Pro ztvárnění stavebních jam a příkopů a pro určení potřebných šířek pracovního prostoru platí ČSN Nejsou-li v popisu výkonů udány hloubky jam a příkopů, je výkon výkopových prací ohraničen hloubkou do 1.75 m u stavebních jam, u rýh pro základy nebo vedení pak hloubkou 1.25 m Jestliže popis výkonů stanoví, že pro ochranu základové spáry se zřídí ochranná vrstva, smí být tato vrstva odstraněna teprve bezprostředně před zřízením základu, podkladního betonu, základového tělesa, vedení. Odstranění ochranné vrstvy je zvláštní výkon (viz odst ) V rozsahu základové plochy pro stavební dílo nesmí být spára nakypřena. Jestliže zde přesto dojde k nakypření zeminy, musí být znovu dosaženo buď rostlého stavu zeminy zhutněním nebo původní únosnosti jiným způsobem Zásyp a násyp (překrytí) stavebních zařízení Před prováděním zásypů nebo násypů (překrytí) vrstvením zeminy je třeba v okruhu stavebních zařízení odstranit cizí tělesa, která by mohla zapříčinit porušení stavby Volba materiálu pro zásyp a násyp (překrytí) je ponechána na zhotoviteli prací Zásyp, násyp (překrytí) a zhutnění je třeba provádět tak, aby na stavebních zařízeních nedošlo ke škodám Pokud popis výkonů neurčí žádné hloubky, platí odpovídajícím způsobem odst VTSP 100 Zemní práce Strana 5 z 8

10 Hutnící prostředky, pracovní postup a tloušťku vrstev je třeba zvolit dle vlastností zásypového a vrstveného materiálu s ohledem na požadované rovnoměrné zhutnění. Vplavování je přípustné pouze se souhlasem zadavatele, avšak je nepřípustné v ochranném pásmu odvodňovacích kanálů a vedení U rýh pro vedení se smí začít se záhozem teprve tehdy, až když spoje vedení a podpěry (podkladky) mohou být zatíženy na zemní tlak a jiné síly vznikající při záhozu Materiál, který by mohl vedení poškodit, např. škvára (struska),kamenitá zemina, atd. nesmí být použit uvnitř ochranného pásma vedení. Ochranné pásmo obsahuje prostor mezi dnem výkopu a stěnami výkopu do výšky 0.30 m nad vrchol vedení. V náspech (hrázích) činí šířka ochranného pásma vedení nejméně trojnásobek vnějšího průměru potrubí V ochranném pásmu vedení se musí zemina uložit současně po obou stranách potrubí a obezřetně zhutnit Zemní práce při mrazu a po mrazu Zmrzlá zemina nesmí být ukládána do zemních konstrukcí, zásypů a násypů (překrytí) určených pro stavební zařízení a nesmí být zhutňována. Zmrzlé vrstvy zemních těles, zásypů a násypů (překrytí) nesmí být překrývány další zeminou, aby nemohly nastat poruchy. 4 Vedlejší výkony, zvláštní výkony 4.1 Vedlejší výkony jsou doplňkem VTSP 99 - Všeobecné předpisy pro stavební práce, odst. 4.1 a jsou to zejména: Určení stavu silnic,krajinných ploch, odtoků atd Odstranění jednotlivých keřů a jednotlivých stromů až do průměru 0.10 m, měřeno 1m nad terénem a k tomu náležejících kořenů a pahýlů stromů Odstranění jednotlivých kamenů a zbytků zdiva do objemu 0.1m3, vyjma překážek v rýze až do 0.80 m šířky dna rýhy (viz odst ) Zřízení, provozování a odstranění schodišť a cest ve svazích potřebných pro provádění prací. 4.2 Zvláštní výkony jsou doplňkem VTSP 99 - Všeobecné předpisy pro stavební práce odst. 4.2 např.: Opatření podle odstavců 3.1.3, 3.1.4, 3.1.5, 3.1.7, 3.3.1, 3.5.3, 3.5.5, 3.7.2, 3.7.3, 3.7.4, 3.7.7, 3.8.2, a těchto VTSP Zvláštní opatření ke stanovení stavu stavebního zařízení včetně silnic, vodovodních, kanalizačních a jiných vedení před zahájením zemních prací Odstranění porostu včetně mýcení, vyjma výkonů dle odst Opatření k dodržení odtoku a průtoku vody Vybourání a znovuzřízení zpevněných ploch. VTSP 100 Zemní práce Strana 6 z 8

11 4.2.6 Zřízení a zásyp pracovních prostorů pro trubní spoje Zvláštní opatření k zacházení se zeminou třídy 2 - "tekoucí druhy zeminy", např. odstřely, výplachy,přeložení rýh, zřízení štětových stěn Rozbor zeminy a vody, zkoušky mechaniky zemin, měření stavu vody, vyjma zkoušek dle odst Zvláštní bezpečnostní opatření u rýh pro vedení ve strmě svažitých úsecích a na horských svazích Položení geotextilií Zajištění svahů, ploch nebo hald např. plachtami Pažení stavebních jam a rýh Dodání průkazu statické způsobilosti svahů stavebních jam a rýh. 5 Vyúčtování Jako doplněk VTSP 99 - Všeobecné předpisy pro stavební práce, odst. 5 platí: 5.1 Všeobecně Rozsah výkonů se zjistí z výkresů, pokud provedený výkon těmto výkresům odpovídá. Nejsou-li takové výkresy k dispozici, výkon se zjistí měřením.při zjišťování množství jsou přípustné obvyklé metody přibližného odhadu, pokud není v popisu výkonů předepsáno nic jiného. Účtuje-li se podle váhy, zjišťuje se váha vážením, u lodních zásilek podle "lodního cejchu" Zemina se účtuje podle tříd a pokud dopravní vzdálenost je vyšší než 50 m odstupňovaně podle dopravní vzdálenosti, není-li v popisu výkonů předepsáno něco jiného, např. shrnutí podle tříd zeminy, zúčtování podle plánu (výkresu) rozdělení půdy. Jako délka dopravní cesty platí nejkratší prakticky možná vzdálenost mezi těžištěm tělesa odkopu a navážky. Je-li možná doprava uvnitř staveniště podél stavební osy, bere se vzdálenost mezi oběma těžišti při zohlednění sklonu ve stavební ose. 5.2 Stavební jámy a rýhy Hloubka výkopu se počítá od povrchu stavební jámy nebo rýhy k jejímu dnu. Pokud je ponechána ochranná vrstva (viz odst ) je hloubka výkopu počítána k její vrchní ploše Šířka dna stavební jámy vyplývá z vnějších rozměrů stavebního tělesa po připočtení nejmenších šířek pracovních prostorů do kterých je možno vstoupit, a po připočtení rozměrů potřebných pro bednění a pažení. Pro šířku dna stavební rýhy platí nejmenší šířky a připočtení potřebných rozměrů pro bednění a pažení Pro svahované jámy a rýhy platí pro určení svahového prostoru tyto úhly svahu: - 40 o pro zeminy třídy 3 a 4-60 o pro zeminy tř o pro zeminy třídy 6 a 7 VTSP 100 Zemní práce Strana 7 z 8

12 pokud není požadován statický výpočet. Jestliže je statický výpočet vyžadován, je úhel svahu proveden dle výsledků tohoto výpočtu. Při řešení svahového prostoru je třeba brát zřetel na požadované lavice ve svazích. Má-li se provést průkaz stability svahů, počítá se prostor svahu podle svahových úhlů a laviček, provedených podle tohoto průkazu Výkop pro stavební rýhy do hloubky 0,80m, např. pro jednotlivé základy nebo základové pásy pod úrovní terénu nebo dna stavební jámy, se počítá se svislými stěnami. U základů, které se mají bednit, se bere pracovní prostor v úvahu jen tehdy, je-li ho zapotřebí i pro následné práce, jako např. pro izolace, drenáže apod. 5.3 Zásyp a násyp (překrytí) Při určování objemu pro zásyp a násyp (překrytí) se odečítají: - objem stavebního tělesa - objem každého vedení, které má vnější průřezovou plochu větší než 0.1m Odkop a výkop Množství je třeba určit na místě výkopu, není-li v popisu výkonů předepsáno nic jiného, např. určení podle volně sypaného množství nebo podle množství definitivně uloženého. 5.5 Uložení Množství se určuje v dokončeném stavu násypu, pokud není v popisu výkonu předepsáno nic jiného, např. zjišťování na místě odběru nebo zjištění podle volně sypaného množství. Přitom se odečítají: - objemy stavebních těles - objemy každého vedení, drenážních těles, těsnění z kameniva a podobně,které mají vnější průřez větší než 0.1 m 2. Při účtování ochranného pásma vedení v jednotkách délky je brána za základ osa vedení. 5.6 Hutnění Hutnění zeminy v základové spáře se určuje podle plochy základové spáry. Hutnění uložené(zabudované) zeminy se určuje podle odst Způsob vyúčtování Odkop, výkop a ukládání podle objemu (m3), nebo plošné míry (m2) Kamenný zához nebo násyp podle objemu (m3), plošné míry (m2), nebo váhy (t) Hutnění podle objemu (m3), nebo podle plošné míry (m2) Odstranění překážek, např.zbytků zdiva, pařezů apod. podle objemu (m3), nebo podle počtu (ks) Odstranění jednotlivých stromů, kamenů apod. podle počtu (ks), nebo podle objemu (m3). VTSP 100 Zemní práce Strana 8 z 8

13 Všeobecné technické smluvní podmínky pro stavební výkony /VTSP/ 103 Pažení Obsah: 1. Rozsah platnosti 2. Materiály a stavební prvky 3. Provádění 4. Vedlejší výkony, zvláštní výkony 5. Vyúčtování 1 Rozsah platnosti. 1.1 VTSP "103 Pažení platí pro pažení stěn a zajištění statické únosnosti stavebních jam, rýh, jímek, terénních poklesů a pod. pomocí pažení. 1.2 VTSP 103 Pažení neplatí pro zapažení podzemních dutých prostor a pro "živé" pažení. 1.3 VTSP 103 Pažení neplatí pro zemní práce související s pažením (viz VTSP Zemní práce") a pro vrtací práce (viz VTSP Vrtací práce"). Taktéž neplatí pro provádění beranících prací za účelem zřízení pažení (viz VTSP Beranění", odst.3). 1.4 Jako doplněk platí odstavce 1-5 VTSP 99 - Všeobecné předpisy pro stavební práce. Při rozporech mají přednost pravidla VTSP 103 Pažení. 2 Materiály, stavební prvky Jako doplněk k VTSP 99 Všeobecné předpisy pro stavební práce, odst. 2 platí: 2.1 Materiály a stavební prvky musí odpovídat zejména požadavkům ČSN Zemní práce. 2.2 Má-li být pažení později opět odstraněno, potom výkony neobsahují dodávku, nýbrž pouze pronájem příslušných materiálů a stavebních prvků včetně složení, skladování na staveništi a znovu naložení. 3 Provádění Jako doplněk k VTSP 99 Všeobecné předpisy pro stavební práce, odst. 3 platí: 3.1 Všeobecně V případě, že stávající objekty mohou nepředvídaně poškodit stav pažení, je třeba mít na zřeteli zvláštní zabezpečovací opatření a to v tom případě, že zmíněné objekty VTSP 103 Pažení Strana 1 ze 3

14 není možno vyřadit z provozu, nebo je odstranit z prostoru staveniště. Taková opatření jsou zvláštními výkony (viz odst ) V blízkosti stavebních objektů, vedení, kabelů, drenáží nebo kanálů musejí být práce prováděny s potřebnou opatrností. Na vyvěšená nebo podepřená vedení, kabely, drenáže nebo kanály je zakázáno vstupovat, nebo je zatěžovat. 3.2 Zřízení a odstranění pažení Pro provedení pažení platí ČSN Pokud druh pažení není předepsán projektem, je volba druhu pažení ponechána na zhotoviteli Pokud se pažení má opětovně odstranit, musí být odstraněny všechny jeho díly vyjma kotev a příslušných betonových prvků. 4 Vedlejší výkony, zvláštní výkony 4.1 Vedlejší výkony Jsou doplňkem k VTSP 99 Všeobecné předpisy pro stavební práce, odst. 4.1 a jsou to zejména: Zjištění stavu silnic, terénních ploch, odtoků atd Zřízení, provoz, přestavení a odstranění žebříků nebo schodišť určených pro přístup na pracoviště zhotovitele Kontrola a údržba pažení až do jeho demontáže Přepažení pro vlastní práce zhotovitele Udržení těsnosti pažení, pokud tato těsnost je dříve předpokládána Vyplnění a zhutnění dutin při odstraňování pažení včetně nerovností povrchu Pronájem lešení Dodání statických výpočtů a prováděcích výkresů pro pažení, pokud je to příslušnými normami stanoveno ( ČSN Zemní práce, ČSN Zemní tlak na stavební konstrukce). 4.2 Zvláštní výkony Jsou doplňkem k VTSP 99 Všeobecné předpisy pro stavební práce, odst. 4.2, např.: Opatření podle odst Zvláštní opatření ke zjištění stavu stavebních objektů včetně objektů inženýrských sítí Opatření ke zjištění polohy překážek, vedení, kanálů, drenáží, kabelů, mezníků (hraničních kamenů), apod Vyšetřování vlastností půdy a vody a provádění zkoušek mechaniky zemin Přepažení, vyjma přepažení prováděná pro vlastní práce zhotovitele (viz odst ). VTSP 103 Pažení Strana 2 ze 3

15 4.2.6 Dozor nad pažením a jeho udržování v období po přejímce objektu Dodání prvků pažení, které na požádání zadavatele nebo z jeho viny, zůstávají v zemi nebo ve stavebním objektu. 5 Účtování Jako doplněk k VTSP 99 Všeobecné předpisy pro stavební práce, odst.5, platí: 5.1 Při účtování v plošných jednotkách se plocha určuje z délky a hloubek pažení. Délka se měří v ose pažení, přičemž nosníky a ostatní se přeměřují. Hloubky se měří z úrovně 5 cm nad terénem nebo ochrannou vrstvou nebo od předepsané horní hrany pažení - u stěn z dřevěných, ocelových, betonových a podobných výpažnic až do úrovně dna stavební jámy - u štětových stěn, pilotových stěn a stěn s hustým výplachem až ke spodní hraně stěny 5.2 Při účtování v délkových mírách platí - pro podélníky a svlaky délka měřená v ose pažení - pro kotvy rozměr mezi koncem kotvy umístěným v zemi a mezi spodní plochou kotevní desky VTSP 103 Pažení Strana 3 ze 3

16 Všeobecné technické smluvní podmínky pro stavební výkony /VTSP/ 104 Beranění Obsah: 1. Rozsah platnosti 2. Materiály, stavební prvky 3. Provádění 4. Vedlejší výkony, zvláštní výkony 5. Účtování 1 Rozsah platnosti 1.1 VTSP Beranění" platí pro beranění, vytahování pilot, nosníků štětovnic a pažnic. Přiměřeně platí i pro vibrování. 1.2 VTSP 104 Beranění neplatí pro vrtané piloty z monolitického betonu. 1.3 Jako doplněk platí odstavce 1-5 VTSP 99 - Všeobecné předpisy pro stavební práce všeho druhu. Při rozporech mají přednost VTSP Beranění". 2 Materiály, stavební prvky. Jako doplněk k VTSP 99 - Všeobecné předpisy pro stavební práce odst. 2 platí : 2.1 Požadavky na používané normované materiály a stavební prvky jsou uvedeny v těchto normách ČSN : ČSN Tyče tvarové z konstrukčních ocelí válcované za tepla. Technické dodací předpisy ČSN Štětovnice z konstrukčních ocelí, válcované za tepla. Rozměry ČSN Dřevo na stavební konstrukce-část 1: Vizuální třídění podle pevnosti ČSN Pilotové základy ČSN EN Provádění speciálních geotechnických prací-štětové stěny ( ) ČSN EN Provádění speciálních geotechnických prací - Ražené piloty ( ) ČSN P ENV Provádění betonových konstrukcí Část 1: Společná ( ) ustanovení ČSN Provádění a kontrola konstrukcí z předpjatého betonu ČSN Mechanické zkoušky svařovaných spojů ČSN Výroba a kontrola betonových stavebních dílců ČSN Trubky bezešvé válcované za tepla ČSN Provádění ocelových konstrukcí ČSN EN Beton - Část 1: Specifikace, vlastnosti, výroba a shoda VTSP 104 Beranění Strana 1 ze 5

17 ČSN EN Cement - Část 1: Složení, specifikace a kritéria shody cementů pro ( ) obecné použití ČSN EN Kamenivo do betonu ( ) ČSN Lešení ČSN Dřevěná lešení 2.2 Délka beraněných pilot se nesmí odchylovat od požadované délky více než 3 procenta, nejvíce však 30 cm. V příčném řezu musí však být požadovaný rozměr dodržen. Pažnice ze dřeva musí být řezány přímočaře a s rovnoběžnými stěnami. Mají být, měřeno u štětovnic bez zámků, alespoň 16 cm široké. Hloubka a šířka zámků (drážek) u dřevěných štětovnic má být přibližně 1/3, avšak ne méně než 1/4, tloušťky štětovnic.používá se jehličnaté dřevo. 3 Provádění Jako doplněk k VTSP č Všeobecné předpisy pro stavební práce odst.3, platí: 3.1 Beranění Při provádění beranících prací je třeba dodržovat ČSN EN Provádění speciálních geotechnických prací Ražené piloty ( ). ČSN EN Provádění speciálních geotechnických prací Štětové stěny ( ) Postup beranění je věcí dodavatele Ukáže-li se během provádění, že plánované délky pilot, nosníků a štětovnic jsou příliš krátké nebo příliš dlouhé, musí toto dodavatel neprodleně sdělit zadavateli. Přijatá opatření jsou zvláštními výkony (viz 4.2.1) Dochází-li k přílišným odchylkám od požadované polohy nebo od udané hloubky beranění nebo je-li smluvní výkon zkracován kvůli netěsnostem štětových stěn či poškození pilot nebo beraněných stěn, je třeba přijmout společná opatření Je-li požadováno v rozsahu účinků beranění provést před zahájením beranění potřebná opatření ke zjištění stavu stavebních objektů a podzemních vedení, stanoví se tato opatření společně.tato opatření jsou zvláštními výkony (viz odst ) Účinky beranění je třeba sledovat.škody, které by mohly být způsobeny beraněním, je třeba sdělit ihned zadavateli. Přijatá opatření jsou zvláštní výkony (viz odst ) Jestliže dojde k tomu,že je možné mimo původní očekávání zaberanit piloty, nosníky a pažnice na předpokládanou hloubku pouze s mimořádným úsilím nebo se značným poškozením beraněných prvků, je třeba o tom bezodkladně zpravit zadavatele. Přijatá opatření, např. stanovení nové hloubky beranění, zkrácení pilot, nosníků nebo pažnic, vplachování, jsou zvláštními výkony (viz odst ). 3.2 Beranění s vplachováním Dojde-li k tomu, že požadované hloubky zaberanění může být dosaženo pouze se současným poškozením pilot, nosníků a pažnic, může být se souhlasem zadavatele použito vplachování prvků. Je-li dojednáno vplachování, nesmí pak dojít k poškození sousedních stavebních prvků a dříve zaberaněných pilot, nosníků a pažnic Poslední 1 metr se provede bez vplachování. Jsou-li potom stále ještě piloty, nosníky a pažnice poškozovány beraněním, tato míra se sníží. Avšak nejméně vždy 3 poslední údery z každých deseti úderů se beraní bez vplachování. VTSP 104 Beranění Strana 2 ze 5

18 3.2.3 Vplachovací soutyčí je třeba vést tak, aby nespočívalo na pilotě, štětovnici, pažnici nebo nosníku. 3.3 Záznamy během beranění. Při beranění pilot nosníků nebo pažnic, které jsou převážně zatěžovány ve své podélné ose, jsou záznamy vedeny podle příslušných ČSN Při beranění stavebních prvků s výjimkou chrániček (pažnic) se vyhotovují zprávy Při vibrování stavebních prvků s výjimkou chrániček (pažnic) se vyhotovují záznamy o výkonu a frekvenci v závislosti na hloubce a času Při lisování stavebních prvků s výjimkou chrániček (pažnic) se vyhotovují záznamy o tlaku v závislosti na hloubce a času. 3.4 Obnovení hlav pilot, nosníků a pažnic Piloty, nosníky a pažnice, jejichž hlavy při beranění byly zničeny, mohou být se souhlasem zadavatele po obnovení hlav dále beraněny Při obnovování hlav pilot nebo pažnic z železového betonu, je třeba, před provedením vyrovnání ocelové výztuže, poškozený beton natolik odstranit, aby v konstrukci nezůstaly žádné další trhliny vzniklé beraněním, které jsou nepřípustné. Přitom je třeba ocelovou výztuž natolik chránit před otřesy, aby v betonu nevznikaly trhliny. 3.5 Překážky Jestliže se dle místních poměrů nechá předpokládat v zemině výskyt překážek, např. vedení, kabelů, drenáží, geodet. značek, stavebních zbytků, musí se rekognoskací určit, zda beranění přichází v úvahu. Požadovaná opatření, např. průzkumné jámy, rýhy jsou zvláštními výkony (viz odst ) Jsou-li zjištěny v zemi nenadálé překážky, např. vedení, kabely, drény, kanály, geodet. značky, stavební zbytky, velké kameny nebo když se pilota, nosník nebo pažnice začne odchylovat, je toto třeba neprodleně sdělit zadavateli. Zadavatel určí, jestli a jak se překážka odstraní nebo zajistí, zda se bude dále beranit nebo zda bude změněn projekt beranění či jaká další opatření budou přijata. Přijatá opatření jsou zvláštními výkony, (viz odst ) Při všech opatřeních prováděných k ochraně stavebních děl, vedení, kabelů, kanálů je třeba dbát předpisů vlastníků a dalších oprávněných příkazců. Vyvěšená nebo podepřená vedení, kabely, drenáže nebo kanály nesmí být zatěžovány a nesmí se na ně vstupovat. 3.6 Vytahování pilot, nosníků a pažnic Piloty,nosníky a pažnice, které jsou určeny k odstranění, musí být vytahovány tak, aby nedošlo k poškození stavebního díla, sousedních budov, vedení nebo ostatních objektů Jestliže piloty, nosníky, pažnice nemohou být vytaženy kvůli tomu,že by bylo poškozeno stavební dílo, sousední budovy, vedení nebo jiné objekty anebo je nelze vytáhnout kvůli velkému odporu zeminy, je třeba toto neprodleně sdělit investorovi. Přijatá opatření jsou zvláštní výkony (viz odst ). VTSP 104 Beranění Strana 3 ze 5

19 3.6.3 Polohu pilot, nosníků nebo pažnic, které nejdou vůbec anebo je lze jenom částečně odstranit, musí zhotovitel vyznačit zadavateli do výkresové dokumentace a na požádání též prostřednictvím místních měřických bodů. 4 Vedlejší výkony. Zvláštní výkony. 4.1 Vedlejší výkony jsou doplňkem k VTSP č Všeobecné předpisy pro stavební práce, odst. 4.1 a jsou to zejména : Zjištění stavu silnic, povrchů terénu, odtokových poměrů atd. dle Všeobecných smluvních podmínek pro provedení stavby, 3,čís Odstranění jednotlivých keřů a jednotlivých stromů až do průměru 0.10 m, měřeno 1m nad terénem, k tomu náležejících kořenů a pahýlů stromů a rovněž jednotlivých kamenů a zbytků zdiva až do objemu 0.03 m3 (objemu 0.03 m3 odpovídá koule o průměru 0.40 m) ke zřízení pláně pro beranění, pokud tu nebudou prováděny žádné jiné zemní práce Příprava čepců pro beranění pilot, nosníků a štětovnic Použití lešení. 4.2 Zvláštní výkony jsou doplňkem k VTSP č Všeobecné předpisy pro stavební práce, odst. 4.2, např : Opatření podle odst , 3.1.5, 3.1.6, 3.1.7, 3.5.1, 3.5.2, Vybourání a znovuzřízení zpevněných ploch Průzkum, zeminy, vody a provádění zkoušek mechaniky zemin Dodání a beranění přesných a klínových pažnic, pokud nemusejí být použity kvůli nepřiměřenému postupu beranění Odříznutí, odseknutí a zpracování hlav pilot, nosníků a pažnic pro beranění Dodání a nasazení ochranných hrotů pro piloty, nosníky a pažnice Zkušební beranění Zatěžovací zkoušky Opětovné zřízení hlav pilot, nosníků a pažnic zničených při beranění, pokud za poškození není odpovědný zhotovitel Odstranění škod, které vznikly na pilotách, nosnících a pažnicích během beranění, není li za ně odpovědný dodavatel Opatření k docílení vodotěsnosti štětové stěny Zavaření zámků Vyhotovení průkazu bezpečnosti proti ztrátě stability polohy a prováděcích výkresů s výjimkou výkonů podle odstavce VTSP 104 Beranění Strana 4 ze 5

20 5 Účtování Jako doplněk k VTSP č Všeobecné předpisy pro stavební práce, odst. 5 platí : 5.1 Jestliže je doprava pilot, nosníků a pažnic z oceli účtována dle váhy, potom je směrodatná vypočtená váha, u normových ocelí dle vah uvedených v platných normách ČSN (jmenovitá váha), u ostatních ocelí dle váhy uváděné výrobcem v tunách. 5.2 Beranění pilot, nosníků a pažnic se počítá podle délek prvků pod beranidlem a zaberaněných hloubek. U stěny z pažnic platí míry v její ose v m2 použitých štětovnic a pažnic. 5.3 Probíhá-li vyúčtování dodávky nebo údržby ocelových stavebních prvků podle hmotnosti, je určující vypočítaná hmotnost, u normovaných profilů podle norem (jmenovitá hmotnost), u jiných profilů podle seznamu profilů výrobce. 5.4 U fošnových stěn platí rozměry ve stěnové ose. VTSP 104 Beranění Strana 5 ze 5

21 Všeobecné technické smluvní podmínky pro stavební výkony (VTSP) Odvodňovací práce Obsah: 1. Rozsah platnosti 2. Materiály, stavební prvky 3. Provedení 4. Vedlejší výkony, Zvláštní výkony 5. Účtování 1. Rozsah platnosti 1.1 VTSP Odvodňovací práce platí pro otevřené a uzavřené odvodňování. 1.2 VTSP 105 neplatí pro: -zemní práce, které musejí být provedeny v souvislosti se zhotovením odvodňovacích zařízení (viz VTSP Zemní práce ) a vrtací práce (viz VTSP Vrtací práce ) -vyztužení vrtů pro studny (viz VTSP Studnařské stavební práce ). 1.3 Jako doplněk platí odstavce 1 až 5 VTSP 99 - Všeobecná ustanovení pro stavební práce všeho druhu. V případě rozporů mají přednost ustanovení VTSP Materiály, stavební prvky Bez doplňujících ustanovení k VTSP 99, oddíl 2. 3 Provádění Jako doplněk k VTSP 99, oddíl 3, platí: 3.1 Všeobecně Zhotovitel je povinen dodat technické podklady, které jsou potřebné pro získání povolení na provoz zařízení a odvod čerpané vody Pedologické a hydrologické poměry, které jsou odchylné od údajů v popisu výkonů, musejí být zadavateli neprodleně sděleny. Přijatá opatření jsou Zvláštními výkony (viz odstavec 4.2.1). VTSP 105 Odvodňovací práce Strana 1 ze 4

22 3.1.3 Vyskytne-li se nebezpečí prolomení základu nebo výlomu dna, musí zhotovitel neprodleně přijmout potřebná opatření k zamezení škod a uvědomit zadavatele. Další opatření k zamezení nebo odstranění škod se stanovují společně. Neleží-li příčina na straně zhotovitele, řadí se opatření přijatá zhotovitelem k zamezení škod, jakož i další opatření ke Zvláštním výkonům (viz odstavec 4.2.1) Začátek provozní připravenosti odvodňovacího zařízení a začátek provozu tohoto zařízení jsou podmíněny dohodou Voda musí být snižována tak dlouho a v takovém rozsahu, jak to vyžaduje provádění stavebních prací a v případě stavebních objektů kromě toho ještě bezpečnost i proti výtlaku Škody, které mohou vzniknout odvodňováním a jsou rozpoznány, musejí být zadavateli ihned sděleny. 3.2 Stanovení rozměrů odvodňovacího zařízení Zhotovitel stanoví rozsah, výkon, stupeň účinnosti a bezpečnost odvodňovacího zařízení podle předpokládaného účelu využití a podle údajů nebo podkladů zadavatele o hydrologických a geologických poměrech. Musí přitom předložit důkaz o tom, že předpokládané zařízení je vhodné a dostačující. V tomto případě musí být uvedeno: obecné umístění zařízení, poloha čerpacích jímek nebo studní podle místa, výšky a hloubky, druh studně, stanoviště a výkon čerpadel, hnací stroje, zdroj a potřeba síly, poloha, délka a průměr potrubí a jiné jednotlivosti. Podstatné odchylky od výše uvedených požadavků jsou přípustné pouze se souhlasem zadavatele Jsou-li sjednána rezervní zařízení, musejí být spojena s hlavním zařízením tak, aby jedno zařízení mohlo převzít čerpání vody za druhé, a to bez přerušení, vyvolávajícího škody. 3.3 Čerpání a odvod vody Odvodňování musí být provozováno tak, aby se zamezilo čerpání částeček půdy nad povolenou míru podle druhu odvodňování. U čerpané vody je nutné stále kontrolovat výše uvedené omezení Narazí-li se na pramen, společně se stanoví, jakým způsobem se bude jímat a jak bude voda odváděna. Taková opatření jsou Zvláštními výkony (viz odstavec 4.2.1) Vlastnosti čerpané vody musí být kontrolovány podle výnosů úředních povolení Nejsou-li sjednána žádná měřicí zařízení na vodu, zapisuje zhotovitel kvůli určení denního množství čerpané vody dobu trvání čerpání, jakož i počet a výkon čerpání provozovaných čerpadel a studní. VTSP 105 Odvodňovací práce Strana 2 ze 4

23 3.4 Stoupání vody Zhotovitel může nechat stoupnout sníženou hladinu vody pouze se souhlasem zadavatele Smluvená opatření na ochranu stavebního objektu, např. proti neúmyslnému předčasnému stoupnutí vody, proti nabobtnání musejí být provedena včas a připravena tak, aby bylo možné je v případě potřeby ihned provést. Vyskytnou-li se okolnosti, podle kterých se jeví škodlivé stoupání vody možným, je nutné s nimi zadavatele okamžitě seznámit. Potřebná opatření se stanovují společně. Neleží-li příčina na straně zhotovitele, jsou tato opatření Zvláštními výkony (viz odstavec 4.2.1). 3.5 Jednotlivé části odvodňovacího zařízení Filtrační a plnostěnné trubky, jež jsou taženy, musejí mít dno, které je možné odstranit Studny, které prostupují stavebním objektem, musí být opatřeny zákrytovými deskami, jež zaručí bezpečné uzavření studnových otvorů a bezchybné napojení na izolaci stavebního objektu. Napojení na izolaci stavebního objektu, jakož i osazení a uzavření zákrytovou deskou patří do Zvláštních výkonů (viz odstavec 4.2.1). 4 Vedlejší výkony, zvláštní výkony 4.1 Vedlejšími výkony jsou jako doplněk k VTSP 99, oddíl 4.1, především: Zjišťování stavu komunikací, povrchu terénu, odtoků atd Rekonstrukce částí odvodňovacího zařízení pro vlastní práce zhotovitele Pozorování a zapisování hladiny spodní vody v rámci staveniště Přezkoumání funkčnosti odvodňovacího zařízení, s výjimkou výkonů podle odstavce Údržba lešení. 4.2 Zvláštními výkony jsou jako doplněk k VTSP 99, oddíl 4.2, např.: Opatření podle odstavců: 3.1.2, 3.1.3, 3.3.2, 3.4.2, Pedologické průzkumy, rozbory vody, hydrologické průzkumy Osazení, výstroj a údržba vodoměrných zařízení Osazení, výstroj a údržba pozorovacích trubek nebo pozorovacích studní Pozorování a zapisování hladiny spodní vody vně staveniště Příprava odtoků a znovuobnovení jejich dřívějšího stavu Rekonstrukce částí odvodňovacího zařízení, s výjimkou rekonstrukce pro vlastní práce zhotovitele (viz odstavec 4.1.2). VTSP 105 Odvodňovací práce Strana 3 ze 4

24 4.2.8 Ponechání studní a jiných částí zařízení v zemi na přání zadavatele Náhrada třetí straně za používání odtoku a nárokování cizího území při odvodu vody Zkušební provoz celého odvodňovacího zařízení Zásyp čerpacích jímek Získání úředních povolení před začátkem prací Zhotovení, údržba a obnovení trubních mostů a rýh pro položení vedení, pokud neleží vina na straně zhotovitele Úprava vody podle úředních výnosů Uzavření studní. 5 Účtování Jako doplněk k VTSP 99, oddílu 5, platí: 5.1 Délková míra potrubí s příslušenstvím se měří v ose. 5.2 V případě údržby odvodňovacího zařízení nebo jeho částí se počítají kalendářní dny od sjednaného začátku provozu až po poslední den provozu nebo od sjednaného začátku až do konce provozní připravenosti, započaté dny jsou počítány jako celé. 5.3 U provozu odvodňovacího zařízení nebo jeho částí resp. poskytnutí obslužného personálu během provozní připravenosti se počítají započaté hodiny jako celé. VTSP 105 Odvodňovací práce Strana 4 ze 4

25 Všeobecné technické smluvní podmínky pro stavební výkony (VTSP) Obsah: 106 Stokové sítě a objekty na stokových sítích 1. Rozsah platnosti 2. Materiály, stavební prvky 3. Údaje k provádění 4. Vedlejší výkony, zvláštní výkony 5. Účtování 1 Rozsah platnosti 1.1 VTSP 106 Stokové sítě a objekty na stokových sítích platí pro provádění gravitačních stokových sítí a kanalizačních přípojek včetně objektů na stokové síti, tj. vstupních, větracích, proplachovacích a spojných šachet, objektů na změnu směru stok, spadišť, skluzů, shybek, křižování, měrných objektů, neutralizačních stanic, odlučovačů lehkých kapalin, lapáků tuků, odlehčovacích komor a separátorů, výustních objektů, zvláštních objektů pro regulaci průtoku, dešťových vpustí, čerpacích stanic na stokové síti, dešťových nádrží a kanalizačních přípojek. Ve stejném smyslu platí pro podtlakovou kanalizaci a tlakovou kanalizaci v rozsahu přípojek až sítí. Materiály, prvky a práce podle VTSP 106 Stokové sítě a objekty na stokových sítích musí odpovídat požadavkům specifikovaným v dokumentech podle odstavce Do venkovní kanalizace se započítávají kanalizační přípojky až po revizní šachtu včetně, chybí li revizní šachta, pak po čisticí kus na hlavním svodném potrubí vnitřní kanalizace. Měří se v ose potrubí. Dále se do venkovní kanalizace započítává vnější dešťový odpad až po patkové koleno dešťového svodu, je li ve zvláštním případě po dohodě se zadavatelem zaústěn do stoky samostatně 1.3 Pro zemní práce při provádění prací podle VTSP 106 Stokové sítě a objekty na stokových sítích platí VTSP 100 Zemní práce, 119 Razicí práce a VTSP 103 Pažení. 1.4 VTSP 106 Stokové sítě a objekty na stokových sítích neplatí pro provádění trubních vedení pod budovami, v trubních chráničkách a trubních kanálech, v propustcích. Dále neplatí pro otevřené nebo zakryté záchytné a silniční příkopy a rigoly 1.5 Jako doplněk platí odstavce 1 až 5 VTSP 99 - Všeobecné předpisy pro stavební práce všeho druhu". 1.6 Při rozporech mají na stavbě venkovní kanalizace přednost pravidla VTSP 106 Stokové sítě a objekty na stokových sítích. VTSP 106 Stokové sítě a objekty na stokových sítích Strana 1 ze 7

26 2 Materiály, stavební prvky 2.1 Jako doplněk k VTSP 99 odstavec 2 platí: Normy Označení normy Název normy ČSN EN 124 ( ) Poklopy a vtokové mříže pro dopravní plochy ČSN EN ( ) Kameninové trouby, tvarovky a spoje trub pro venkovní a vnitřní kanalizaci TNV Ochranná zábradlí na objektech vodovodů a kanalizací TNV Žebříky na objektech vodovodů a kanalizací ČSN Zkoušky vodotěsnosti vodárenských a kanalizačních nádrží TNV Svařování vodovodního a kanalizačního potrubí z plastů TNV Vizuální hodnocení svarových spojů ČSN Tlakové zkoušky vodovodního a závlahového potrubí TNV Ochrana prostředí kolem kanalizačních zařízení ČSN Stokové sítě a kanalizační přípojky ČSN EN 752 ( ) Venkovní systémy stokových sítí a kanalizačních přípojek ČSN EN 1671 ( ) Venkovní tlakové systémy stokových sítí ČSN EN 1091 ( ) Venkovní podtlakové systémy stokových sítí ČSN EN 1610 ( ) Provádění stok a kanalizačních přípojek a jejich zkoušení ČSN EN ( ) Bezvýkopové provádění stok a kanalizačních přípojek a jejich zkoušení ČSN Podchody stok a kanalizačních přípojek pod dráhou a pozemní komunikací TNV Dešťové nádrže TNV Odlehčovací komory a separátory ČSN EN 476 ( ) Všeobecné požadavky na stavební dílce stok a kanalizačních přípojek gravitačních systémů ČSN EN 773 ( ) Všeobecné požadavky na stavební dílce hydraulicky provozovaných tlakových stok a kanalizačních přípojek ČSN EN 1293 ( ) Všeobecné požadavky na stavební dílce pneumaticky provozovaných tlakových stok a kanalizačních přípojek ČSN EN ( ) Všeobecné požadavky na stavební dílce pro opravy a renovace venkovních stok a kanalizačních přípojek ČSN Odvádění a čištění odpadních vod ze zdravotnických zařízení ČSN EN ( ) Odlučovače lehkých kapalin (např.oleje a benzinu) ČSN Odvádění a čištění odpadních vod s obsahem ropných látek ČSN Zkoušky vodotěsnosti stok TNV Zkoušky kanalizačních objektů a zařízení TNV Provozní řád kanalizace TNV Obsluha a údržba stokových sítí VTSP 106 Stokové sítě a objekty na stokových sítích Strana 2 ze 7
