2 2

3 3

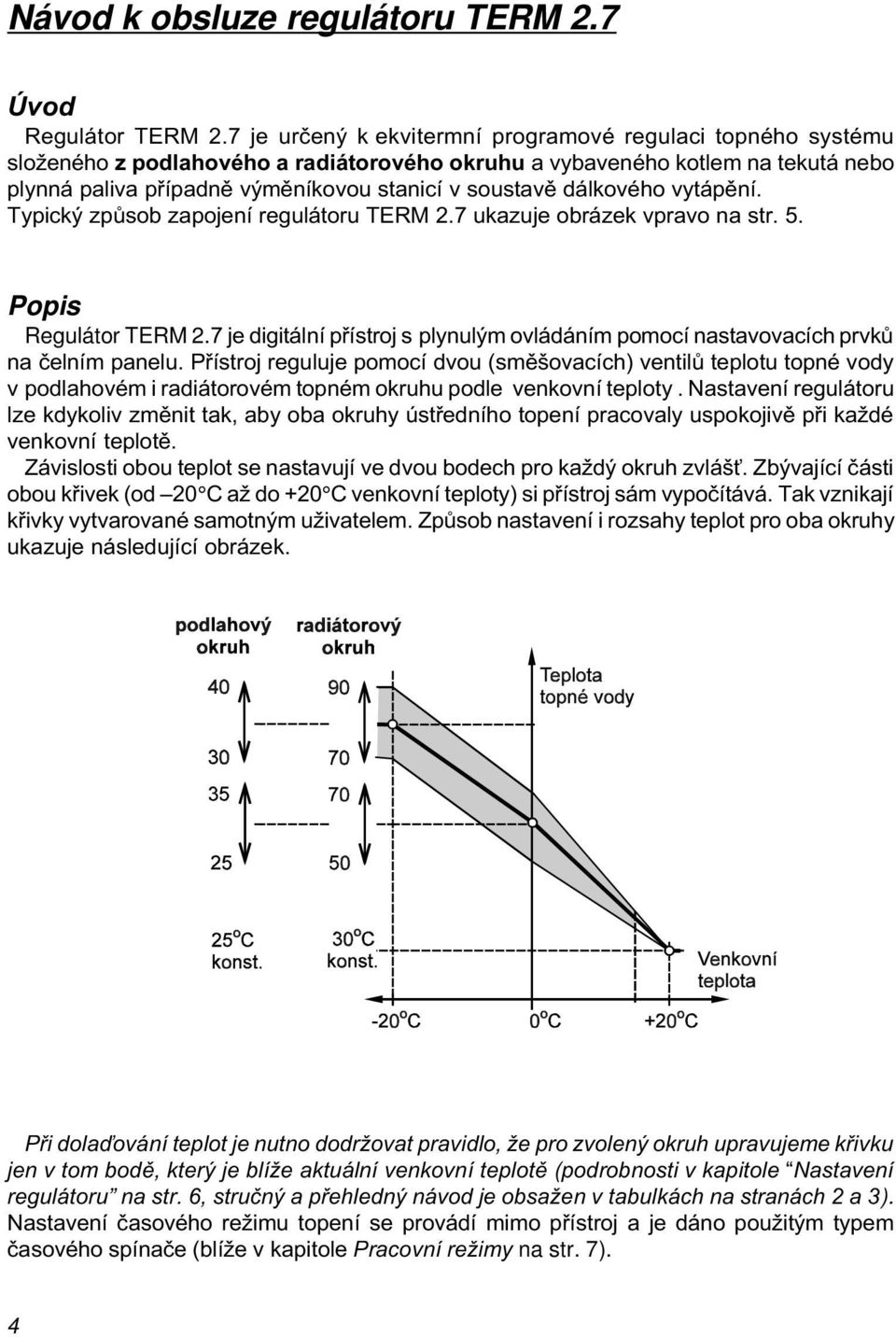

4 Návod k obsluze regulátoru TERM 2.7 Úvod Regulátor TERM 2.7 je urèený k ekvitermní programové regulaci topného systému složeného z podlahového a radiátorového okruhu a vybaveného kotlem na tekutá nebo plynná paliva pøípadnì výmìníkovou stanicí v soustavì dálkového vytápìní. Typický zpùsob zapojení regulátoru TERM 2.7 ukazuje obrázek vpravo na str. 5. Popis Regulátor TERM 2.7 je digitální pøístroj s plynulým ovládáním pomocí nastavovacích prvkù na èelním panelu. Pøístroj reguluje pomocí dvou (smìšovacích) ventilù teplotu topné vody v podlahovém i radiátorovém topném okruhu podle venkovní teploty. Nastavení regulátoru lze kdykoliv zmìnit tak, aby oba okruhy ústøedního topení pracovaly uspokojivì pøi každé venkovní teplotì. Závislosti obou teplot se nastavují ve dvou bodech pro každý okruh zvláš. Zbývající èásti obou køivek (od 20 C až do +20 C venkovní teploty) si pøístroj sám vypoèítává. Tak vznikají køivky vytvarované samotným uživatelem. Zpùsob nastavení i rozsahy teplot pro oba okruhy ukazuje následující obrázek. Pøi dolaïování teplot je nutno dodržovat pravidlo, že pro zvolený okruh upravujeme køivku jen v tom bodì, který je blíže aktuální venkovní teplotì (podrobnosti v kapitole Nastavení regulátoru na str. 6, struèný a pøehledný návod je obsažen v tabulkách na stranách 2 a 3). Nastavení èasového režimu topení se provádí mimo pøístroj a je dáno použitým typem èasového spínaèe (blíže v kapitole Pracovní režimy na str. 7). 4

5 Zapojení regulátoru v topném systému 1. Kotel 2. Regulátor TERM Pt3 - snímaè venkovní teploty 4. Pt1 - snímaè teploty topné vody v podlahovém okruhu 5. Smìšovací ventil podlahového okruhu se servopohonem 6. Obìhové èerpadlo podlahového okruhu 7. Spínací hodiny podlahového okruhu (progr. prostorový termostat) 8. Pt2 - snímaè teploty topné vody v radiátorovém okruhu 9. Smìšovací ventil radiátorového okruhu se servopohonem 10. Obìhové èerpadlo radiátorového okruhu 11. Spínací hodiny radiátorového okruhu (progr. prostorový termostat) 12. Dvoukanálové digitální spínací hodiny 13. Spoleèné jednokanálové spínací hodiny (úsporné zapojení) 5

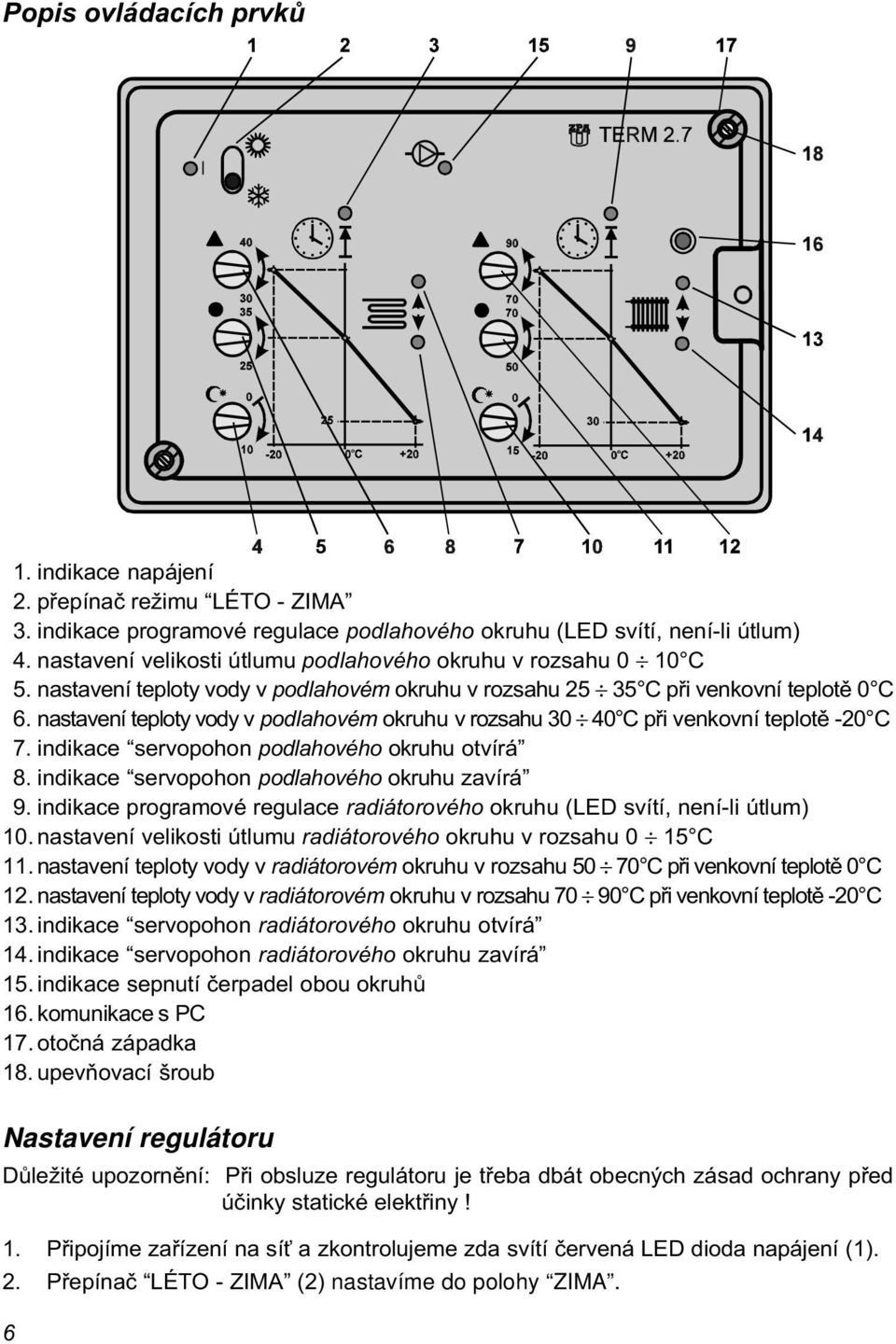

6 Popis ovládacích prvkù 1. indikace napájení 2. pøepínaè režimu LÉTO - ZIMA 3. indikace programové regulace podlahového okruhu (LED svítí, není-li útlum) 4. nastavení velikosti útlumu podlahového okruhu v rozsahu 0 10 C 5. nastavení teploty vody v podlahovém okruhu v rozsahu C pøi venkovní teplotì 0 C 6. nastavení teploty vody v podlahovém okruhu v rozsahu C pøi venkovní teplotì -20 C 7. indikace servopohon podlahového okruhu otvírá 8. indikace servopohon podlahového okruhu zavírá 9. indikace programové regulace radiátorového okruhu (LED svítí, není-li útlum) 10. nastavení velikosti útlumu radiátorového okruhu v rozsahu 0 15 C 11. nastavení teploty vody v radiátorovém okruhu v rozsahu C pøi venkovní teplotì 0 C 12. nastavení teploty vody v radiátorovém okruhu v rozsahu C pøi venkovní teplotì -20 C 13. indikace servopohon radiátorového okruhu otvírá 14. indikace servopohon radiátorového okruhu zavírá 15. indikace sepnutí èerpadel obou okruhù 16. komunikace s PC 17. otoèná západka 18. upevòovací šroub Nastavení regulátoru Dùležité upozornìní: Pøi obsluze regulátoru je tøeba dbát obecných zásad ochrany pøed úèinky statické elektøiny! 1. Pøipojíme zaøízení na sí a zkontrolujeme zda svítí èervená LED dioda napájení (1). 2. Pøepínaè LÉTO - ZIMA (2) nastavíme do polohy ZIMA. 6

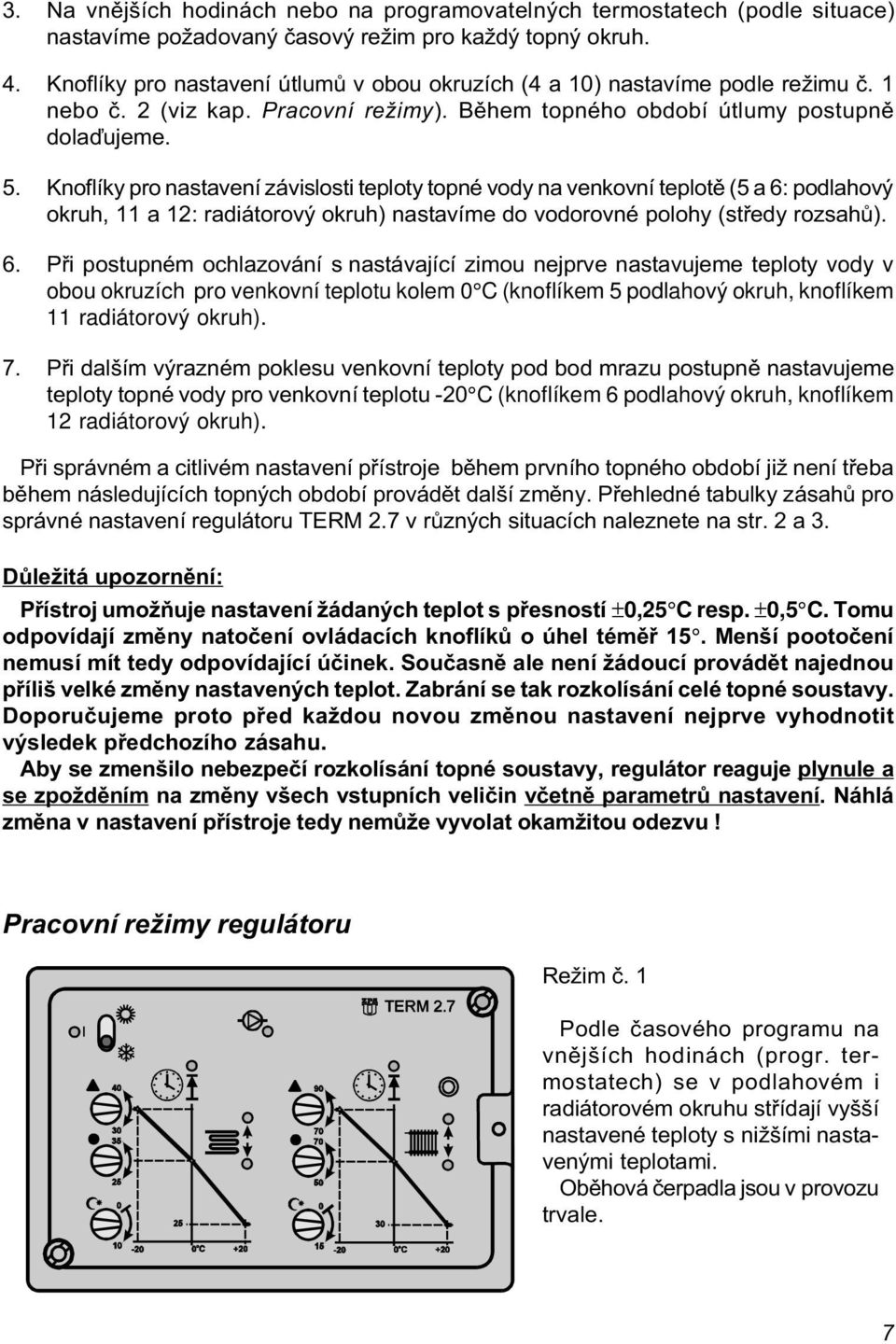

7 3. Na vnìjších hodinách nebo na programovatelných termostatech (podle situace) nastavíme požadovaný èasový režim pro každý topný okruh. 4. Knoflíky pro nastavení útlumù v obou okruzích (4 a 10) nastavíme podle režimu è. 1 nebo è. 2 (viz kap. Pracovní režimy). Bìhem topného období útlumy postupnì dolaïujeme. 5. Knoflíky pro nastavení závislosti teploty topné vody na venkovní teplotì (5 a 6: podlahový okruh, 11 a 12: radiátorový okruh) nastavíme do vodorovné polohy (støedy rozsahù). 6. Pøi postupném ochlazování s nastávající zimou nejprve nastavujeme teploty vody v obou okruzích pro venkovní teplotu kolem 0 C (knoflíkem 5 podlahový okruh, knoflíkem 11 radiátorový okruh). 7. Pøi dalším výrazném poklesu venkovní teploty pod bod mrazu postupnì nastavujeme teploty topné vody pro venkovní teplotu -20 C (knoflíkem 6 podlahový okruh, knoflíkem 12 radiátorový okruh). Pøi správném a citlivém nastavení pøístroje bìhem prvního topného období již není tøeba bìhem následujících topných období provádìt další zmìny. Pøehledné tabulky zásahù pro správné nastavení regulátoru TERM 2.7 v rùzných situacích naleznete na str. 2 a 3. Dùležitá upozornìní: Pøístroj umožòuje nastavení žádaných teplot s pøesností ±0,25 C resp. ±0,5 C. Tomu odpovídají zmìny natoèení ovládacích knoflíkù o úhel témìø 15. Menší pootoèení nemusí mít tedy odpovídající úèinek. Souèasnì ale není žádoucí provádìt najednou pøíliš velké zmìny nastavených teplot. Zabrání se tak rozkolísání celé topné soustavy. Doporuèujeme proto pøed každou novou zmìnou nastavení nejprve vyhodnotit výsledek pøedchozího zásahu. Aby se zmenšilo nebezpeèí rozkolísání topné soustavy, regulátor reaguje plynule a se zpoždìním na zmìny všech vstupních velièin vèetnì parametrù nastavení. Náhlá zmìna v nastavení pøístroje tedy nemùže vyvolat okamžitou odezvu! Pracovní režimy regulátoru Režim è. 1 Podle èasového programu na vnìjších hodinách (progr. termostatech) se v podlahovém i radiátorovém okruhu støídají vyšší nastavené teploty s nižšími nastavenými teplotami. Obìhová èerpadla jsou v provozu trvale. 7

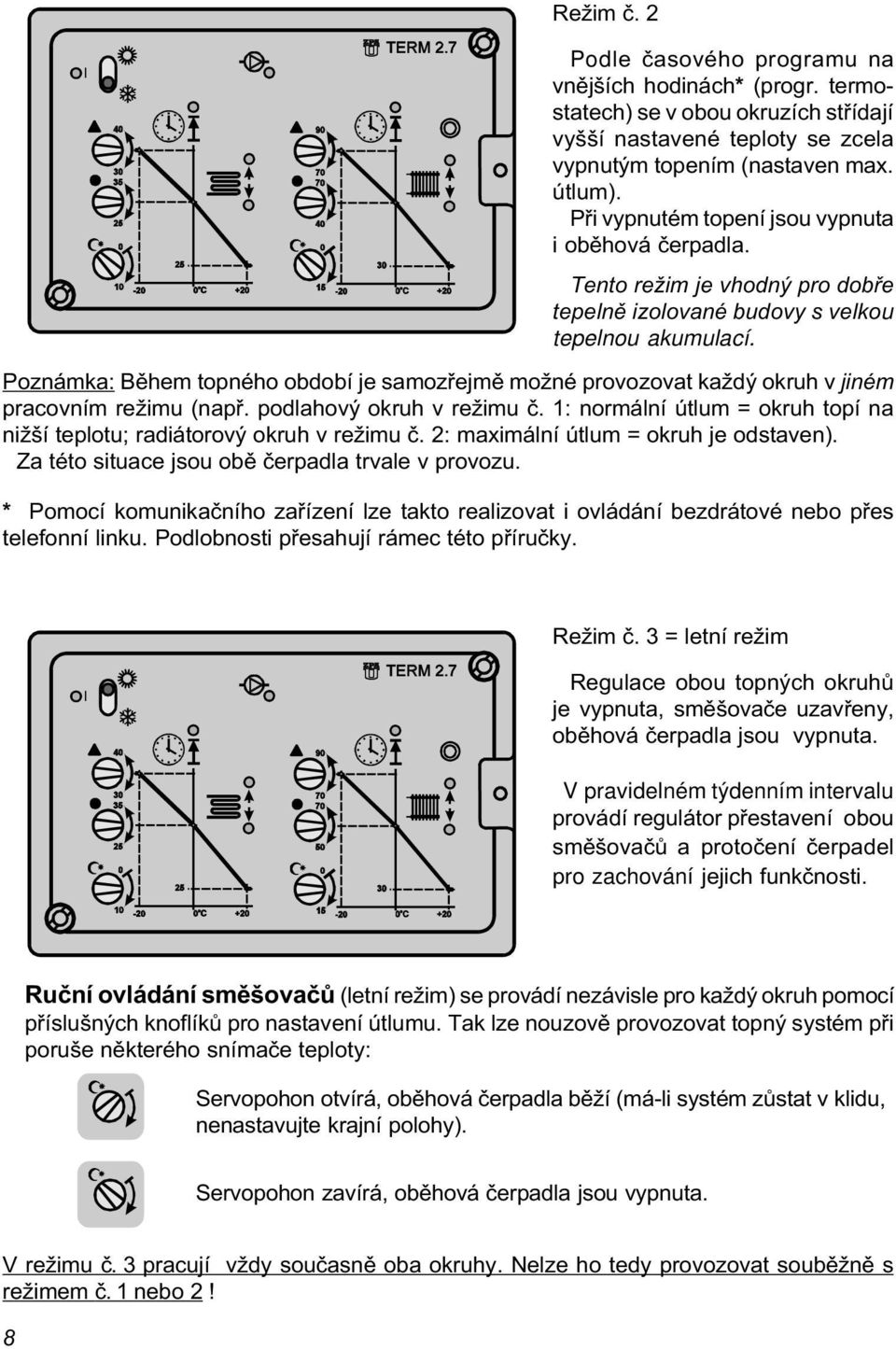

8 Režim è. 2 Podle èasového programu na vnìjších hodinách* (progr. termostatech) se v obou okruzích støídají vyšší nastavené teploty se zcela vypnutým topením (nastaven max. útlum). Pøi vypnutém topení jsou vypnuta i obìhová èerpadla. Tento režim je vhodný pro dobøe tepelnì izolované budovy s velkou tepelnou akumulací. Poznámka: Bìhem topného období je samozøejmì možné provozovat každý okruh v jiném pracovním režimu (napø. podlahový okruh v režimu è. 1: normální útlum = okruh topí na nižší teplotu; radiátorový okruh v režimu è. 2: maximální útlum = okruh je odstaven). Za této situace jsou obì èerpadla trvale v provozu. * Pomocí komunikaèního zaøízení lze takto realizovat i ovládání bezdrátové nebo pøes telefonní linku. Podlobnosti pøesahují rámec této pøíruèky. Režim è. 3 = letní režim Regulace obou topných okruhù je vypnuta, smìšovaèe uzavøeny, obìhová èerpadla jsou vypnuta. V pravidelném týdenním intervalu provádí regulátor pøestavení obou smìšovaèù a protoèení èerpadel pro zachování jejich funkènosti. Ruèní ovládání smìšovaèù (letní režim) se provádí nezávisle pro každý okruh pomocí pøíslušných knoflíkù pro nastavení útlumu. Tak lze nouzovì provozovat topný systém pøi poruše nìkterého snímaèe teploty: Servopohon otvírá, obìhová èerpadla bìží (má-li systém zùstat v klidu, nenastavujte krajní polohy). Servopohon zavírá, obìhová èerpadla jsou vypnuta. V režimu è. 3 pracují vždy souèasnì oba okruhy. Nelze ho tedy provozovat soubìžnì s režimem è. 1 nebo 2!!! 8

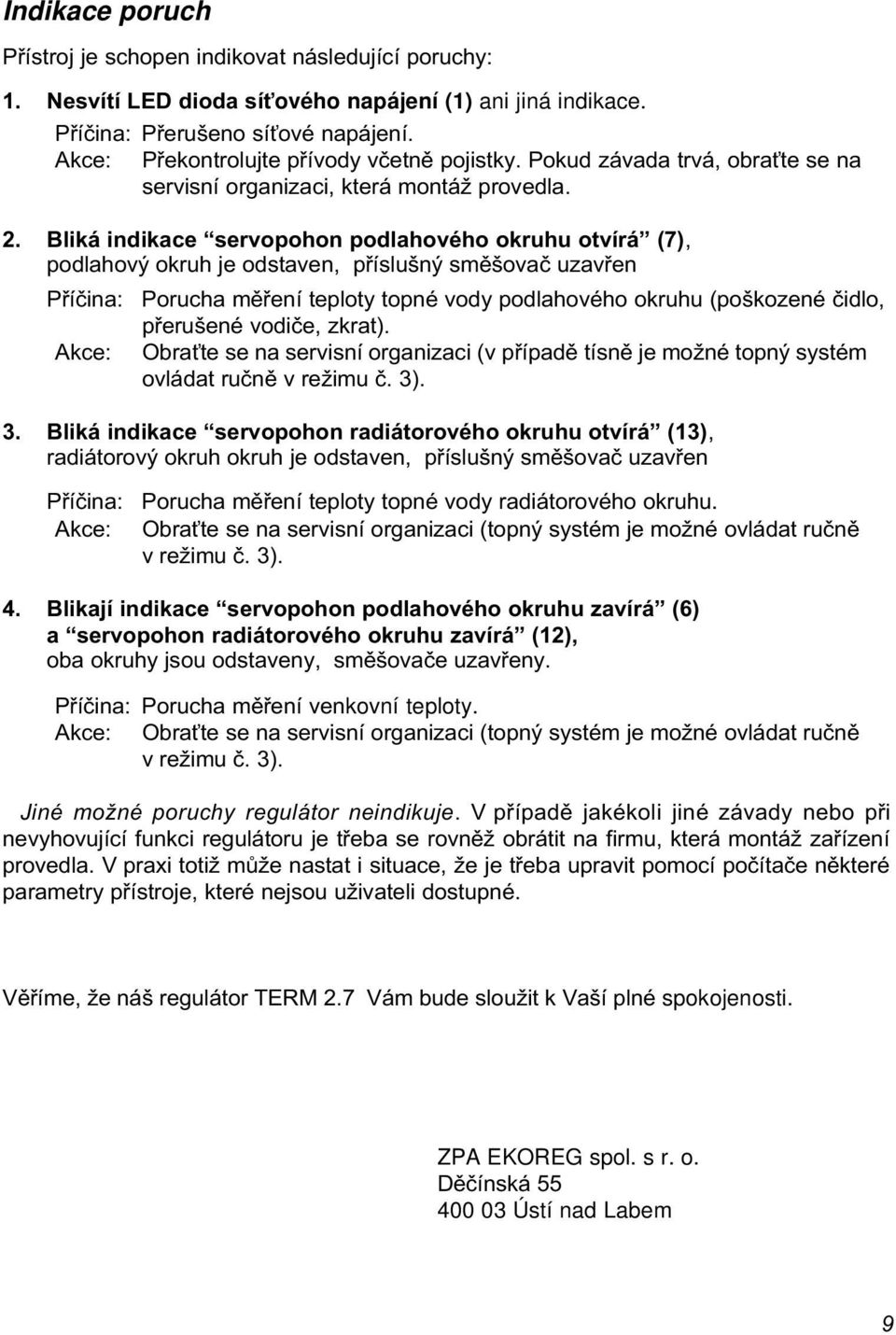

9 Indikace poruch Pøístroj je schopen indikovat následující poruchy: 1. Nesvítí LED dioda sí ového napájení (1) ani jiná indikace. Pøíèina: Pøerušeno sí ové napájení. Akce: Pøekontrolujte pøívody vèetnì pojistky. Pokud závada trvá, obra te se na servisní organizaci, která montáž provedla. 2. Bliká indikace servopohon podlahového okruhu otvírá (7), podlahový okruh je odstaven, pøíslušný smìšovaè uzavøen Pøíèina: Porucha mìøení teploty topné vody podlahového okruhu (poškozené èidlo, pøerušené vodièe, zkrat). Akce: Obra te se na servisní organizaci (v pøípadì tísnì je možné topný systém ovládat ruènì v režimu è. 3). 3. Bliká indikace servopohon radiátorového okruhu otvírá (13), radiátorový okruh okruh je odstaven, pøíslušný smìšovaè uzavøen Pøíèina: Akce: Porucha mìøení teploty topné vody radiátorového okruhu. Obra te se na servisní organizaci (topný systém je možné ovládat ruènì v režimu è. 3). 4. Blikají indikace servopohon podlahového okruhu zavírá (6) a servopohon radiátorového okruhu zavírá (12), oba okruhy jsou odstaveny, smìšovaèe uzavøeny. Pøíèina: Porucha mìøení venkovní teploty. Akce: Obra te se na servisní organizaci (topný systém je možné ovládat ruènì v režimu è. 3). Jiné možné poruchy regulátor neindikuje. V pøípadì jakékoli jiné závady nebo pøi nevyhovující funkci regulátoru je tøeba se rovnìž obrátit na firmu, která montáž zaøízení provedla. V praxi totiž mùže nastat i situace, že je tøeba upravit pomocí poèítaèe nìkteré parametry pøístroje, které nejsou uživateli dostupné. Vìøíme, že náš regulátor TERM 2.7 Vám bude sloužit k Vaší plné spokojenosti. ZPA EKOREG spol. s r. o. Dìèínská Ústí nad Labem 9

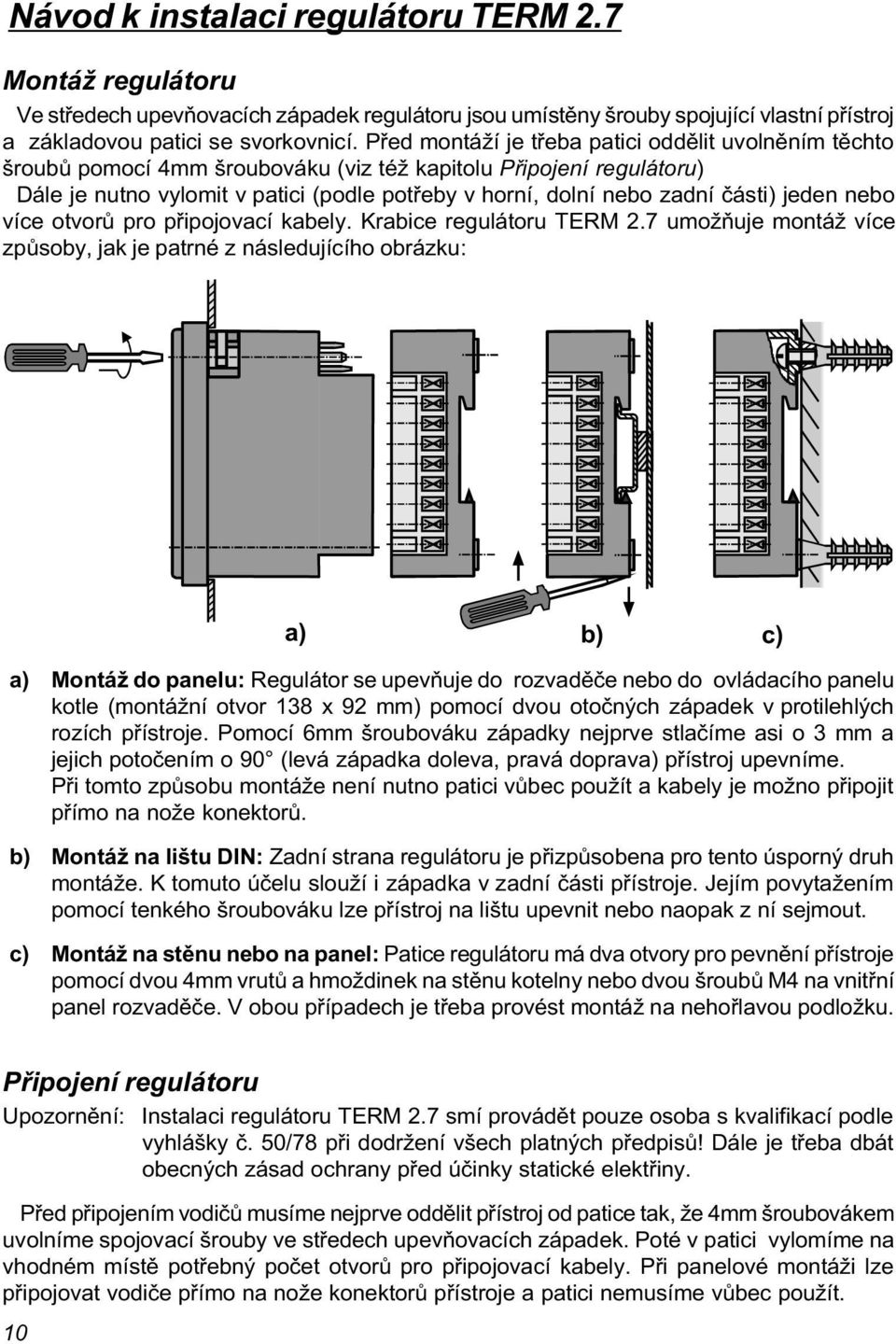

10 Návod k instalaci regulátoru TERM 2.7 Montáž regulátoru Ve støedech upevòovacích západek regulátoru jsou umístìny šrouby spojující vlastní pøístroj a základovou patici se svorkovnicí. Pøed montáží je tøeba patici oddìlit uvolnìním tìchto šroubù pomocí 4mm šroubováku (viz též kapitolu Pøipojení regulátoru) Dále je nutno vylomit v patici (podle potøeby v horní, dolní nebo zadní èásti) jeden nebo více otvorù pro pøipojovací kabely. Krabice regulátoru TERM 2.7 umožòuje montáž více zpùsoby, jak je patrné z následujícího obrázku: a) b) c) a) Montáž do panelu: Regulátor se upevòuje do rozvadìèe nebo do ovládacího panelu kotle (montážní otvor 138 x 92 mm) pomocí dvou otoèných západek v protilehlých rozích pøístroje. Pomocí 6mm šroubováku západky nejprve stlaèíme asi o 3 mm a jejich potoèením o 90 (levá západka doleva, pravá doprava) pøístroj upevníme. Pøi tomto zpùsobu montáže není nutno patici vùbec použít a kabely je možno pøipojit pøímo na nože konektorù. b) Montáž na lištu DIN: Zadní strana regulátoru je pøizpùsobena pro tento úsporný druh montáže. K tomuto úèelu slouží i západka v zadní èásti pøístroje. Jejím povytažením pomocí tenkého šroubováku lze pøístroj na lištu upevnit nebo naopak z ní sejmout. c) Montáž na stìnu nebo na panel: Patice regulátoru má dva otvory pro pevnìní pøístroje pomocí dvou 4mm vrutù a hmoždinek na stìnu kotelny nebo dvou šroubù M4 na vnitøní panel rozvadìèe. V obou pøípadech je tøeba provést montáž na nehoølavou podložku. Pøipojení regulátoru Upozornìní: Instalaci regulátoru TERM 2.7 smí provádìt pouze osoba s kvalifikací podle vyhlášky è. 50/78 pøi dodržení všech platných pøedpisù! Dále je tøeba dbát obecných zásad ochrany pøed úèinky statické elektøiny. Pøed pøipojením vodièù musíme nejprve oddìlit pøístroj od patice tak, že 4mm šroubovákem uvolníme spojovací šrouby ve støedech upevòovacích západek. Poté v patici vylomíme na vhodném místì potøebný poèet otvorù pro pøipojovací kabely. Pøi panelové montáži lze pøipojovat vodièe pøímo na nože konektorù pøístroje a patici nemusíme vùbec použít. 10

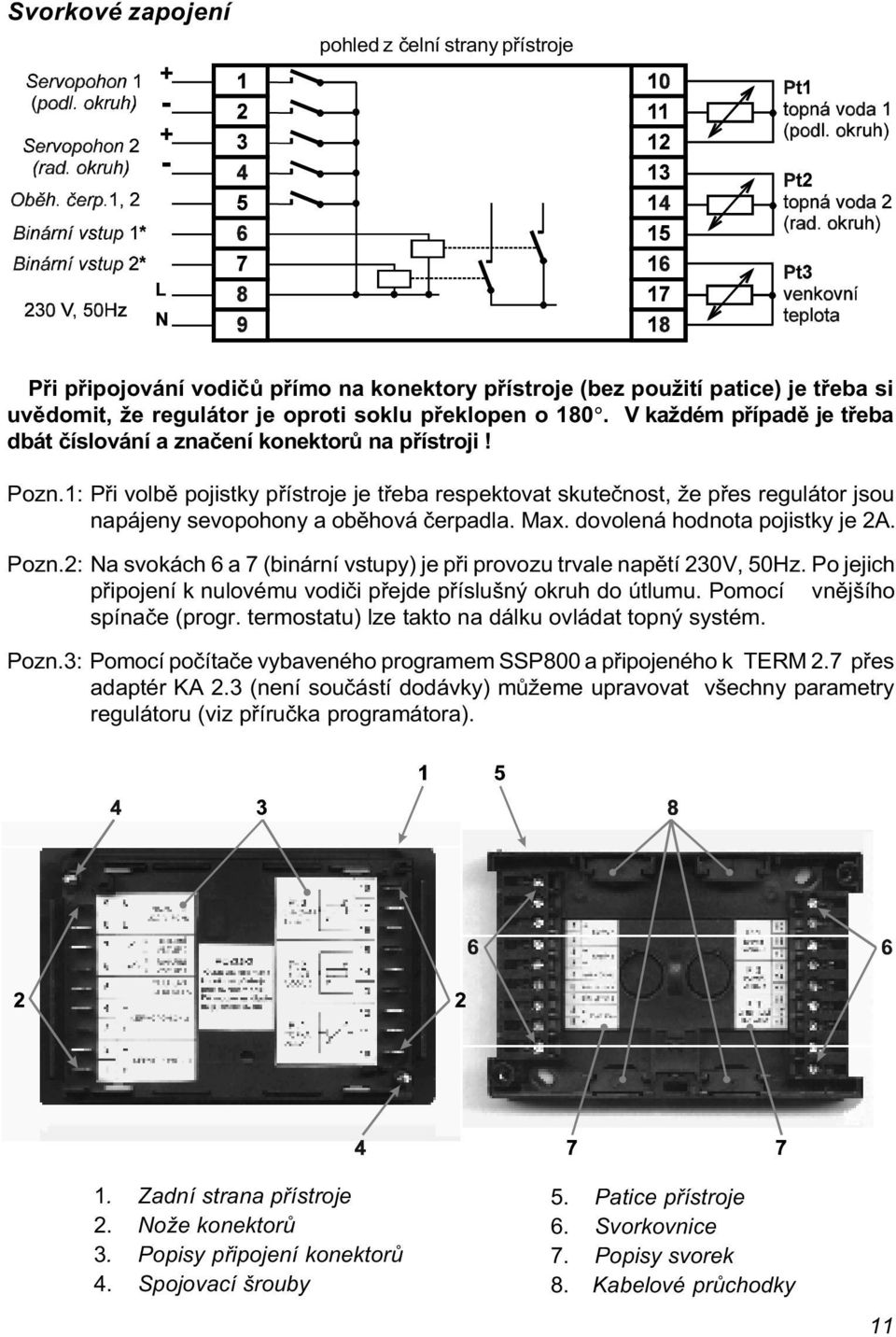

11 Svorkové zapojení pohled z èelní strany pøístroje Pøi pøipojování vodièù pøímo na konektory pøístroje (bez použití patice) je tøeba si uvìdomit, že regulátor je oproti soklu pøeklopen o 180. V každém pøípadì je tøeba dbát èíslování a znaèení konektorù na pøístroji! Pozn.1: Pøi volbì pojistky pøístroje je tøeba respektovat skuteènost, že pøes regulátor jsou napájeny sevopohony a obìhová èerpadla. Max. dovolená hodnota pojistky je 2A. Pozn.2: Na svokách 6 a 7 (binární vstupy) je pøi provozu trvale napìtí 230V, 50Hz. Po jejich pøipojení k nulovému vodièi pøejde pøíslušný okruh do útlumu. Pomocí vnìjšího spínaèe (progr. termostatu) lze takto na dálku ovládat topný systém. Pozn.3: Pomocí poèítaèe vybaveného programem SSP800 a pøipojeného k TERM 2.7 pøes adaptér KA 2.3 (není souèástí dodávky) mùžeme upravovat všechny parametry regulátoru (viz pøíruèka programátora). 1. Zadní strana pøístroje 2. Nože konektorù 3. Popisy pøipojení konektorù 4. Spojovací šrouby 5. Patice pøístroje 6. Svorkovnice 7. Popisy svorek 8. Kabelové prùchodky 11

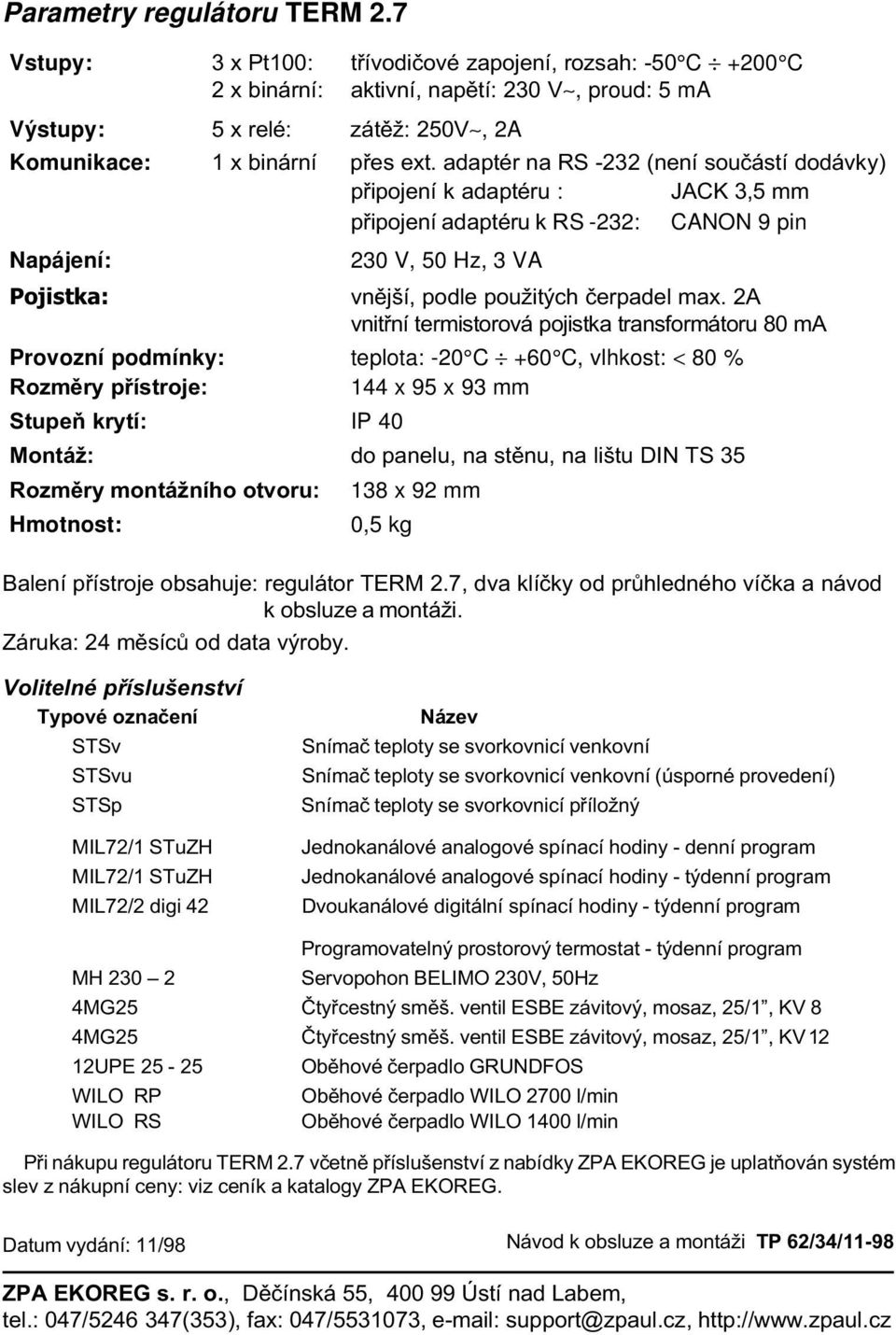

12 Parametry regulátoru TERM 2.7 Vstupy: 3 x Pt100: tøívodièové zapojení, rozsah: -50 C +200 C 2 x binární: aktivní, napìtí: 230 V, proud: 5 ma Výstupy: 5 x relé: zátìž: 250V, 2A Komunikace: 1 x binární pøes ext. adaptér na RS -232 (není souèástí dodávky) pøipojení k adaptéru : JACK 3,5 mm pøipojení adaptéru k RS -232: CANON 9 pin Napájení: 230 V, 50 Hz, 3 VA Pojistka: vnìjší, podle použitých èerpadel max. 2A vnitøní termistorová pojistka transformátoru 80 ma Provozní podmínky: teplota: -20 C +60 C, vlhkost: < 80 % Rozmìry pøístroje: 144 x 95 x 93 mm Stupeò krytí: IP 40 Montáž: do panelu, na stìnu, na lištu DIN TS 35 Rozmìry montážního otvoru: 138 x 92 mm Hmotnost: 0,5 kg Balení pøístroje obsahuje: regulátor TERM 2.7, dva klíèky od prùhledného víèka a návod k obsluze a montáži. Záruka: 24 mìsícù od data výroby. Volitelné pøíslušenství Typové oznaèení STSv STSvu STSp MIL72/1 STuZH MIL72/1 STuZH MIL72/2 digi 42 Název Snímaè teploty se svorkovnicí venkovní Snímaè teploty se svorkovnicí venkovní (úsporné provedení) Snímaè teploty se svorkovnicí pøíložný Jednokanálové analogové spínací hodiny - denní program Jednokanálové analogové spínací hodiny - týdenní program Dvoukanálové digitální spínací hodiny - týdenní program Programovatelný prostorový termostat - týdenní program MH Servopohon BELIMO 230V, 50Hz 4MG25 Ètyøcestný smìš. ventil ESBE závitový, mosaz, 25/1, KV 8 4MG25 Ètyøcestný smìš. ventil ESBE závitový, mosaz, 25/1, KV 12 12UPE Obìhové èerpadlo GRUNDFOS WILO RP Obìhové èerpadlo WILO 2700 l/min WILO RS Obìhové èerpadlo WILO 1400 l/min Pøi nákupu regulátoru TERM 2.7 vèetnì pøíslušenství z nabídky ZPA EKOREG je uplatòován systém slev z nákupní ceny: viz ceník a katalogy ZPA EKOREG. Datum vydání: 11/98 Návod k obsluze a montáži TP 62/34/11-98 ZPA EKOREG s. r. o., Dìèínská 55, Ústí nad Labem, tel.: 047/ (353), fax: 047/ , support@zpaul.cz,
