1 technologie tepelná čerpadla solární panely ZDROJE STĚNOVÉ

2 Nukleon s. r. o. byla založena v roce 1995 jako dceřiná společnost středně-velkého podniku Nuclea, působícího v oblasti velkých průmyslových a energetických aplikací. V roce 2003 se od mateřské společnosti oddělila a začala se věnovat vývoji a výrobě tepelných čerpadel a projekčním činnostem. Pro posílení exportu produkce bylo zřízeno obchodní a technické zastoupení v Minsku, v Běloruské republice a je připravováno přímé obchodní zastoupení v Moskvě. Firma SUNPOWER s. r. o. byla založena v roce 2004 jako dceřiná společnost rakouského výrobního a montážního závodu Futus Energietechnik GmbH, se zaměřením na obnovitelné zdroje energie. Od roku 2008 působí SUNPOWER s.r.o. hlavně na českém trhu. Během této doby jsme načerpali rozsáhlé zkušenosti s instalací komplexních systémů pro hotelové provozy, rodinné domy a průmyslové provozy. ZDROJE Společně se zabýváme především následujícími klíčovými produkty, které využívají obnovitelné zdroje energie a mohou být použity samostatně, nebo je s jejich pomocí možno vytvořit kompletní systém, zajišťující maximální komfort a výbornou ekonomiku a ekologii provozu, a to od rodinných domů přes velké objekty, centrální zdroje tepla, až po průmyslové aplikace: Tepelná čerpadla (země-voda, voda-voda, vzduch-voda, hybridní) Solární termické kolektory Velkokapacitní stavebnicové akumulační nádrže SunSave Stěnové vytápění a chlazení Klimastěna Elektronické regulátory TA a RSS Neustále rozšiřujeme síť partnerských organizací, kterým dodáváme vlastní technologie a poskytuje jim i nadstandadní technickou podporu. Zároveň vytváříme pro naše zákazníky i pokrokové koncepce systémů vytápění, chlazení, využívání odpadního tepla, rekuperace, ohřevu vody a provádíme jejich kompletní instalace v souladu s naším prvořadým zájmem, čímž je úplné flexibilní plnění požadavků zákazníka, tak aby byl zcela spokojen s našimi vysoce kvalitními výrobky. Zároveň nabízíme našim zákazníkům i různé metody financování jejich projektů z dosažených úspor. kolektiv pracovníků Nukleon a Sunpower STĚNOVÉ

3 Porovnání nákladů na vytápění Tepelná ztráta 5 kw Tepelná ztráta 15 kw Tepelná ztráta 10 kw Tepelná ztráta 20 kw ZDROJE 150 roční náklady na vytápění v tisících Kč Tepelné čerpadlo COP 4 Tepelné čerpadlo COP 3 Dřevo Dřevěné pelety Černé uhlí Zemní plyn Propan Elektřina AKU Elektřina přímotop STĚNOVÉ zdroj Jedná se o průměrné roční náklady.

4 ZDROJE Úspory při změně zdroje vytápění Tepelná ztráta 5 kw Tepelná ztráta 10 kw Tepelná ztráta 15 kw Tepelná ztráta 20 kw ZDROJE měsíční úspora v tisících Kč ZP/TC vzduch-voda ZP/TC země-voda el. AKU/TC vzduch-voda el. AKU/TC země-voda přímotop/tc vzduch-voda přímotop/tc země-voda STĚNOVÉ zdroj Jedná se o průměrné roční náklady.

5 Roční úspory z 1 m 2 solární plochy 450kWh/m2/rok 2 /rok 650kWh/m2/rok 2 /rok ZDROJE D ev D evo 0,- 0 kč 1000,- kč 2000,- kč Propan Elekt ina Elekt ina p STĚNOVÉ zdroj Jedná se o průměrné roční náklady.

6 Vývoj ceny energie pro domácnost Elektrická energie Zemní plyn ZDROJE STĚNOVÉ

7 JEDNODUCHÉ IELNÍ SCHÉMA výparník vypařování odebírání tepla z nízko potencionálního zdroje kompresor komprese transformace nízkopotencionálního tepla na vyšší teplotní úroveň kondenzátor kondenzace odběr tepla expanzní ventil expanze kompresor elektrické energie ZDROJE teplo z okolního p o t e í kondenzátor topná voda celkové získané teplo (topné teplo) STĚNOVÉ výparník vratná voda expanzní ventil

8 ZDROJE JE ZAŘÍZENÍ PRO PŘEMĚNU NÍZKOPOTENCIONÁLNÍHO TEPLA. Toto teplo je obsaženo ve vodě, vzduchu a zemi. Nejduležitějších součástech života na Zemi, které jsou zdrojem obrovského množství tepelné energie. Běžně však nevyužitelné pro svou nízkou teplotu. Tepelné čerpadlo toto teplo přijímá a pomocí tlaku (komprese) je převede na vyšší, využitelnou teplotu. ÚČINNOST CHARAKTERIZUJE JEHO TOPNÝ FAKTOR (COP). Ten nám určuje kolik energie vyrobíme při spotřebě 1 kwh elektrické energie. Čím je topný faktor vyšší, tím je účinnost a ekonomika provozu lepší. Velikost topného faktoru je tím vyšší, čím teplejší je zdroj energie a zároveň je tím vyšší, čím nižšší teplota stačí topnému systému. PARAMETRY NEJSOU CHARAKTERIZOVÁNY JEN JEHO TOPNÝM VÝKONEM A PŘÍKONEM. Vždy musí být uvedeno, pro jaké teploty nízkopotenciálního tepla a topného média tyto údaje platí, protože na nich jsou v poměrně širokém rozmezí závislé. STĚNOVÉ

9 Využívá toho, že v zemské kůře se i v zimě udržuje stálá teplota o několik stupňů vyšší neš chladný zimní vzduch, který se ochlazuje snadněji (podzemní voda si i v zimě udržuje stálou plusovou teplotu). Z vrtu se čerpá voda ohřátá zemí a ta se pak v tepelném čerpadle převádí pomocí komprese na vyšší topnou teplotu. Tento způsob je nejefektivnější, protože teplota podzemní vody má trvalý a nejvyšší tepelný potenciál. Vodu můžeme odebíret ze studní, potoků, řek, rybníků, nádrží, jezer, případně využívat vodu odpadní. Toto zařízení lze také použít v kombinaci se solárním systémem a velkou akumulací. ZDROJE + nejvyšší účinnost (průměrný Ø COP 5,5) + stálá teplota zdroje + jednoduchost systému + tichý chod + bezúdržbový provoz + monovalentní zařízení (nepotřebuje další zdroj) + vhodné i pro systémy s vyšším teplotním spádem - potřeba velkého množství zdrojové vody 18% VYROBENÁ ENERGIE: - znázorňuje podíl elektrické práce a energie odebrané z okolního prostředí 82% Elektrická energie Energie nízkopotencionální STĚNOVÉ VODA-VODA schéma primárního okruhu

10 V tomto systému je využíváno teplo naakumulovaného ze Slunce v zemské kůře a teploty zemského jádra. Pomocí potrubních smyček ve kterých proudí nemrznoucí směs je toto teplo odebíráno a předáno tepelnému čerpadlu. Teplo je odebíráno pomocí verikálních (vrtů), nebo horizontálních (kolektorů) výměníků. Průměrné teploty se pohybují okolo 5 C u vtru a 8 C u kolektoru. ZDROJE + vysoká účinnost (Ø COP 4,3) + stálá teplota zdroje + tichý chod a bezúdržbový provoz + monovalentní zařízení (nepotřebuje další zdroj) + vhodné i pro systémy s vyšším teplotním spádem - vyšší investiční náklady na vrty 77% 23% Elektrická energie Energie nízkopotencionální STĚNOVÉ ZEMĚ-VODA princip schéma primárního okruhu

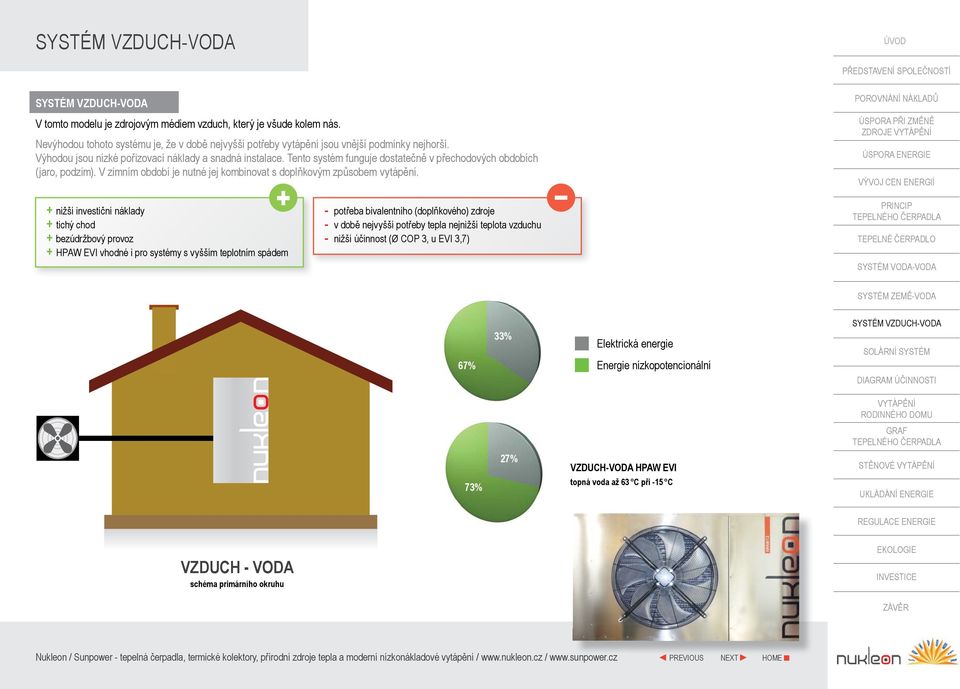

11 V tomto modelu je zdrojovým médiem vzduch, který je všude kolem nás. Nevýhodou tohoto systému je, že v době nejvyšší potřeby vytápění jsou vnější podmínky nejhorší. Výhodou jsou nízké pořizovací náklady a snadná instalace. Tento systém funguje dostatečně v přechodových obdobích (jaro, podzim). V zimním období je nutné jej kombinovat s doplňkovým způsobem vytápění. ZDROJE + nižší investiční náklady + tichý chod + bezúdržbový provoz + HPAW EVI vhodné i pro systémy s vyšším teplotním spádem - potřeba bivalentního (doplňkového) zdroje - v době nejvyšší potřeby tepla nejnižší teplota vzduchu - nižší účinnost (Ø COP 3, u EVI 3,7) 67% 33% Elektrická energie Energie nízkopotencionální 73% 27% VZDUCH-VODA HPAW EVI topná voda až 63 C při -15 C STĚNOVÉ VZDUCH - VODA schéma primárního okruhu

12 ZDROJE 82% AKUMULAČNÍ SYSTÉM JEDINÝ ŠIROCE DOSTUPNÝ ZDROJ ENERGIE využití slunce nepodléhá zdanění ani byrokratickým omezením VLASTNÍ PROVOZ SYSTÉMU VYŽADUJE JEN MINIMUM KONVENČNÍ ENERGIE nehrozí nebezpečí ovlivnění návratnosti vývojem ceny elektřiny JEDNODUCHÁ, PROVĚŘENÁ TECHNOLOGIE minimum pohyblivých dílů podléhajícím opotřebení UMOŽŇUJE ODSTÁVKU DALŠÍCH ZDROJŮ (TEPELNÝCH ČERPADEL) A TÍM PRODLUŽUJE ŽIVOTNOST CELÉHO SYSTÉMU, ZLEPŠUJE EKONOMIKU PROVOZU A SNIŽUJE NÁVRATNOST STĚNOVÉ

13 ZDROJE 82% Výstupní teplota ze solárního systému Množství sluneční energie na 1 m 2 STĚNOVÉ 100 W 400 W 800 W 1000 W 90 %

14 Elektrická práce Energie nízkopotencionální VODA / VODA ZEMĚ / VODA VZDUCH / VODA ZDROJE radiátor 60 C podlahové vytápění 40 C stěnové vytápění Klimastěna 30 C STĚNOVÉ

15 Graf znázorňuje poměry množství nízkopotencionálního tepla (modré) a tepla získaného (zelené). Šedá šipka symbolizuje množství elektrické energie, které je tím vyšší čím je teplota zdrojového média nižšší a získávaná teplota vyšší. ZDROJE vzduch země voda klimastěna podlahové topení radiátory STĚNOVÉ

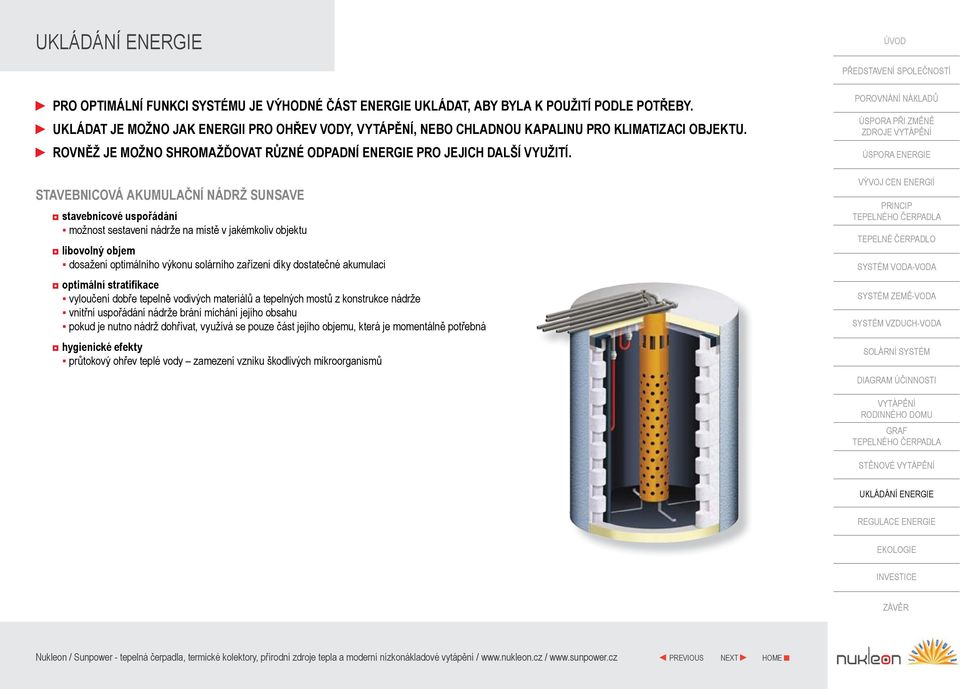

16 PRO OPTIMÁLNÍ FUNKCI SYSTÉMU JE VÝHODNÉ ČÁST ENERGIE UKLÁDAT, ABY BYLA K POUŽITÍ PODLE POTŘEBY. UKLÁDAT JE MOŽNO JAK ENERGII PRO OHŘEV VODY,, NEBO CHLADNOU KAPALINU PRO KLIMATIZACI OBJEKTU. ROVNĚŽ JE MOŽNO SHROMAŽĎOVAT RŮZNÉ ODPADNÍ ENERGIE PRO JEJICH DALŠÍ VYUŽITÍ. STAVEBNICOVÁ AKUMULAČNÍ NÁDRŽ SUNSAVE stavebnicové uspořádání možnost sestavení nádrže na místě v jakémkoliv objektu libovolný objem dosažení optimálního výkonu solárního zařízení díky dostatečné akumulaci optimální stratifikace vyloučení dobře tepelně vodivých materiálů a tepelných mostů z konstrukce nádrže vnitřní uspořádání nádrže brání míchání jejího obsahu pokud je nutno nádrž dohřívat, využívá se pouze část jejího objemu, která je momentálně potřebná hygienické efekty průtokový ohřev teplé vody zamezení vzniku škodlivých mikroorganismů ZDROJE STĚNOVÉ

17 STĚNOVÉ STĚNOVÉ TOPENÍ KLIMASTĚNA DÍKY MINIMÁLNÍ VSTUPNÍ TEPLOTĚ JE TO IDEÁLNÍ TOPNÝ SYSTÉM V KOMBINACI S TEPELNÝMI ČERPADLY, NEBO SOLÁRNÍM PŘITÁPĚNÍM TOPNÝ SYSTÉM PRACUJE POUZE SE SÁLAVÝM TEPLEM odstranění nežádoucího víření prachu v místnostech velmi příjemné topení podobné slunečnímu záření odstraňuje nežádoucí vliv podlahového vytápění (nepřirozené teplo od nohou) minimalizuje přenos tepla mezi člověkem a okolím BRÁNÍ KONDENZACI VLHKOSTI VE STĚNÁCH zvláště výhodné u zateplování stěn difúzně neprostupným materiálem (polystyren) VYSOUŠENÍ OBJEKTŮ PŘI SANACÍCH zároveň zvýšení tepelně izolačních vlastností obvodových stěn MOŽNO KOMBINOVAT S VNITŘNÍM ZATEPLENÍM pokud zateplení z venku není možné, nebo by bylo příliš nákladné pro zkrácení teplotního spádu u nárazově využívaných objektů možno instalovat i v dokončených objektech ZDROJE STĚNOVÉ

18 AUTOMATICKÁ REGULACE ÚSPORNÝ A KOMFORTNÍ PROVOZ regulace řídí provoz systému přesně podle potřeb uživatele a podle nastaveného časového programu systém reaguje okamžitě na změnu podmínek dříve než pocítí uživatel nepohodlí regulace nevyžaduje celoročně zásahy uživatele automatický přechod do úsporného režimu JEDNODUCHÉ OVLÁDÁNÍ veškerá nastavení se provádí jednoduše a intuitivně prostřednictvím grafického prostředí DÁLKOVÁ SPRÁVA PROSTŘEDNICTVÍM INTERNETU regulaci je možno ovládat i na dálku uživatel může kontrolovat provoz zařízení i pokud není doma možno i přepínat různé režimy například u víkendových objektů, nebo při odjezdu na dovolenou servisní technik je schopen určit okamžitě případnou závadu a zajistit její okamžité odstranění ZDROJE STĚNOVÉ

19 ZDROJE SLUNCE JAKO PRVOTNÍ ZDROJ ENERGIE všechny běžné energie jako je plyn, uhlí, dřevo, vítr, vodní elektrárny apod. jsou v podstatě jen různé formy využití uložené sluneční energie (s výjimkou jaderné energie a energie zemského jádra) OCHRANA ŽIVOTNÍHO PROSTŘEDÍ každá ušetřená kwh omezí čerpání fosilních zdrojů a zatížení přírody emisemi Všichni máme možnost se podílet na zlepšení životních podmínek našich dětí! STĚNOVÉ

20 NÁVRATNOST Kč ZDROJE Roky Návratnost investice Úspory z provozu solárního za ízení se zohledn ním nár stu ceny energie Náklady na po ízení systému SOUČASNÉ NÁKLADY ÚSPORA FINANCOVÁNÍ Z ÚSPOR STĚNOVÉ NÁKLADY PO REALIZACI OPATŘENÍ Zajistíme Vám kompletní finanční poradenství, nabízíme bezplatné kalkulace. Tepelné čerpadlo, investice, která se vyplatí.

21 1) VÝKON je vždy několika násobně vyšší než elektrický příkon. 2) VÝRAZNĚ SE SNIŽUJE SPOTŘEBA ENERGIE A PROVOZNÍ NÁKLADY na vytápění i celkové náklady na energie ve vytápěném objektu. 3) VELKÁ ČÁST POTŘEBNÉ ENERGIE JE PŘÍRODNÍ TEPLO, KTERÉ JE ZDARMA V NEOMEZENÉM MNOŽSTVÍ A NELZE JEJ VYČERPAT. 4) NEPŘÍMO SNIŽUJÍ TVORBU ŠKODLIVÝCH EMISÍ. Vedle toho snižují i tepelnou a tedy opět ekologickou zátěž okolního prostředí, která je průvodním jevem vytápění. ZDROJE POŘÍZENÍ TEDY NENÍ VÝHODNÉ JEN Z HLEDISKA EKONOMIE, ALE I, OHLEDUPLNOSTI A ŠETRNOSTI K PŘÍRODĚ. STĚNOVÉ
