1 Mendelova zemědělská a lesnická univerzita Agronomická fakulta Ústav zemědělské, potravinářské a environmentální techniky Monitorovací systémy a vzdálená správa Bakalářská práce Vedoucí práce: Dr. Ing. Radovan Kukla Vypracoval: Lukáš Fila Brno

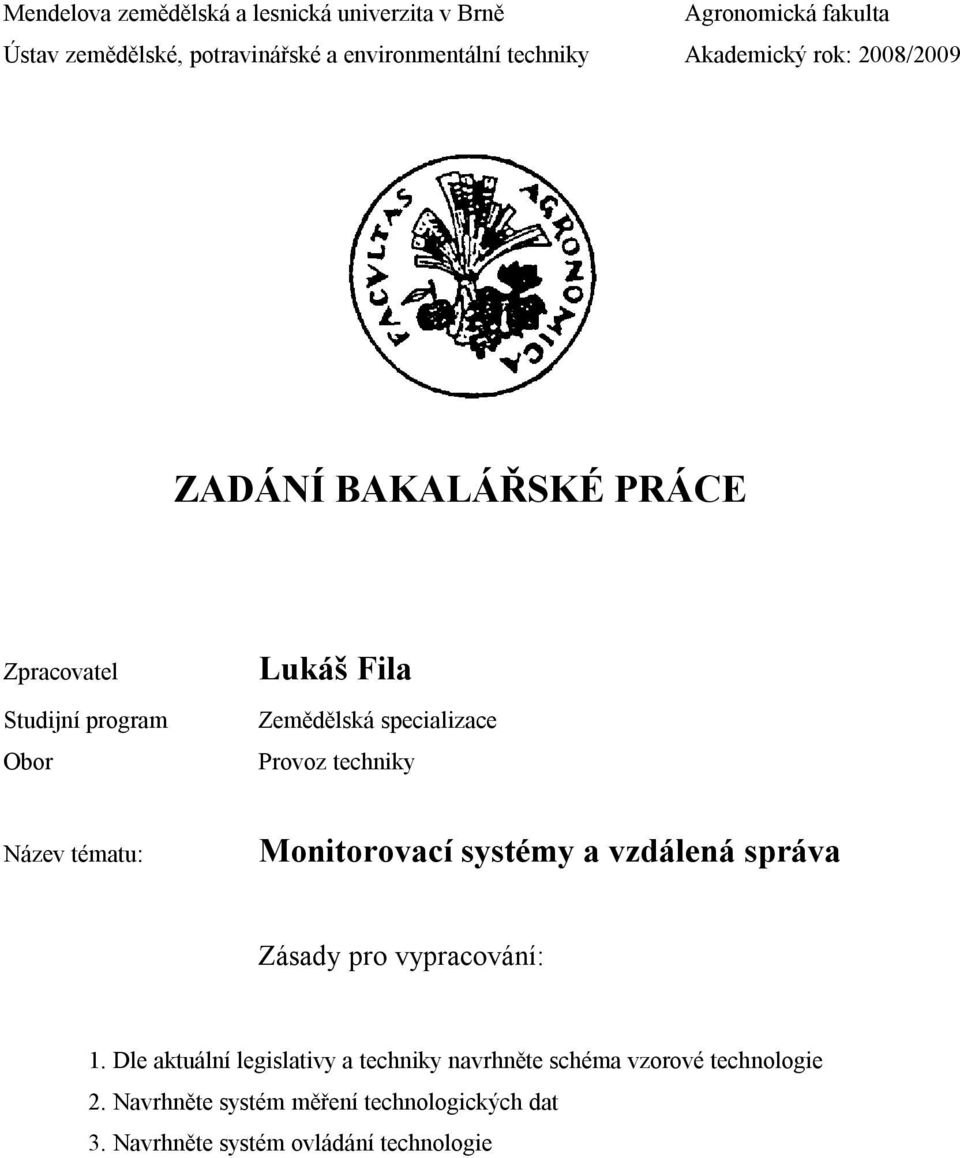

2 Mendelova zemědělská a lesnická univerzita v Brně Agronomická fakulta Ústav zemědělské, potravinářské a environmentální techniky Akademický rok: 2008/2009 ZADÁNÍ BAKALÁŘSKÉ PRÁCE Zpracovatel Studijní program Obor Lukáš Fila Zemědělská specializace Provoz techniky Název tématu: Monitorovací systémy a vzdálená správa Zásady pro vypracování: 1. Dle aktuální legislativy a techniky navrhněte schéma vzorové technologie 2. Navrhněte systém měření technologických dat 3. Navrhněte systém ovládání technologie 2

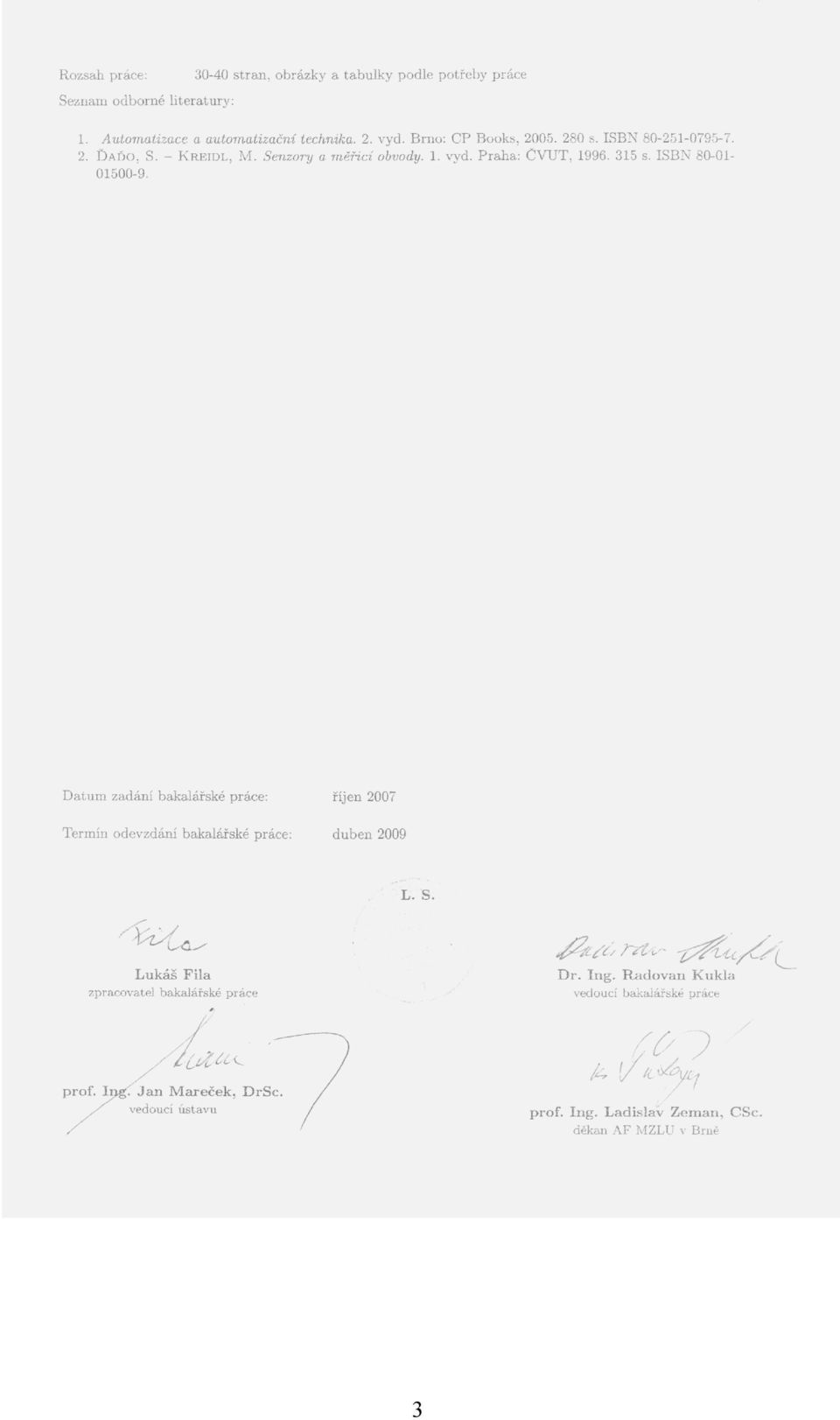

3 3

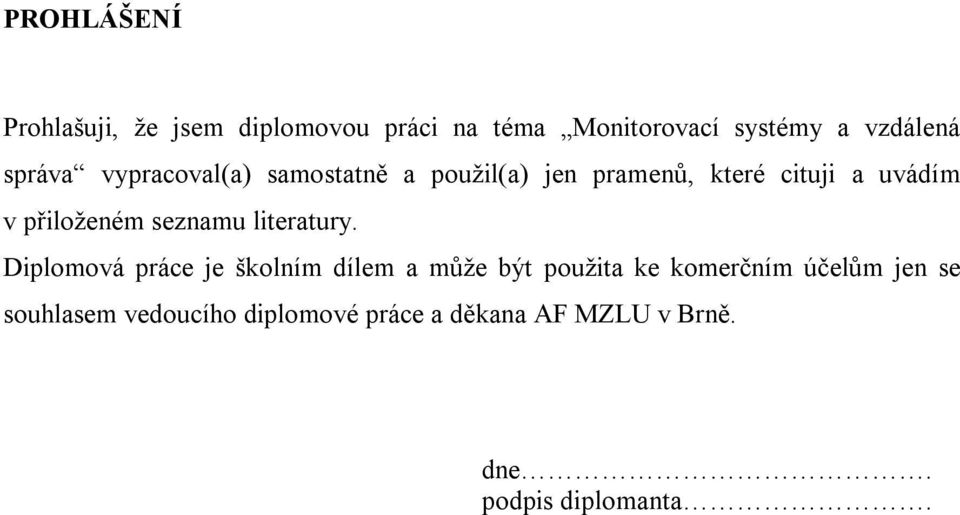

4 PROHLÁŠENÍ Prohlašuji, že jsem diplomovou práci na téma Monitorovací systémy a vzdálená správa vypracoval(a) samostatně a použil(a) jen pramenů, které cituji a uvádím v přiloženém seznamu literatury. Diplomová práce je školním dílem a může být použita ke komerčním účelům jen se souhlasem vedoucího diplomové práce a děkana AF MZLU v Brně. dne. podpis diplomanta. 4

5 Poděkování Rád bych poděkoval svému vedoucímu bakalářské práce Dr. Ing. Radovanu Kuklovi za odbornou a vstřícnou pomoc s řešením bakalářské práce a zadanou problematikou. 5

6 Abstract Fila, L. Monitoring systems and remote administration. This bachelor publication describes the basic principles for the protection and control facilities, guarded or automated by using a mobile phone (cell phone) calls and the delivery of SMS alert. Furthermore I am trying to show really wide variety of GSM communicators. Disassembly is an essential element in the GSM network to which this work builds most. In the context are included three models technology communicators. I lined the communicators from the easiest to implement to the most advanced product, which can be used in industrial automation. Running GSM pagers carry addiction use of mobile operator services, and therefore I tried to outline the economic aspects of these operators. At the close of my work statutory legislation is elaborated for the use of GSM pagers and features similar to them. Keywords: GSM technique, GSM pager, security, automation. Abstrakt Fila, L. Monitorovací systémy a vzdálená správa. Bakalářská práce. Brno 2009 Tato bakalářská práce popisuje základní zásady ochrany a ovládání objektů, střežených nebo automatizovaných pomocí mobilního telefonu (mobilu) voláním a s předáváním výstražných SMS zpráv. Dále se v práci snažím ukázat opravdu široké možnosti GSM komunikátorů. Základním článkem je rozebrání sítě GSM na, které tato práce staví nejvíce. V kontextu jsou začleněny tři vzorové technologie komunikátorů. Komunikátory jsem seřadil od nejjednoduššího provedení až po nejprogresivnější výrobek, jenž může být využit v průmyslové automatizaci. Provozování GSM pagerů nese závislost využití služeb mobilního operátora, a proto jsem se snažil nastínit ekonomickou stránku těchto operátorů. V závěru mé práce je zpracována zákonná legislativa pro využívání GSM pagerů a prvků jim podobným. Klíčová slova: GSM technika, GSM pager, zabezpečení, automatizace 6

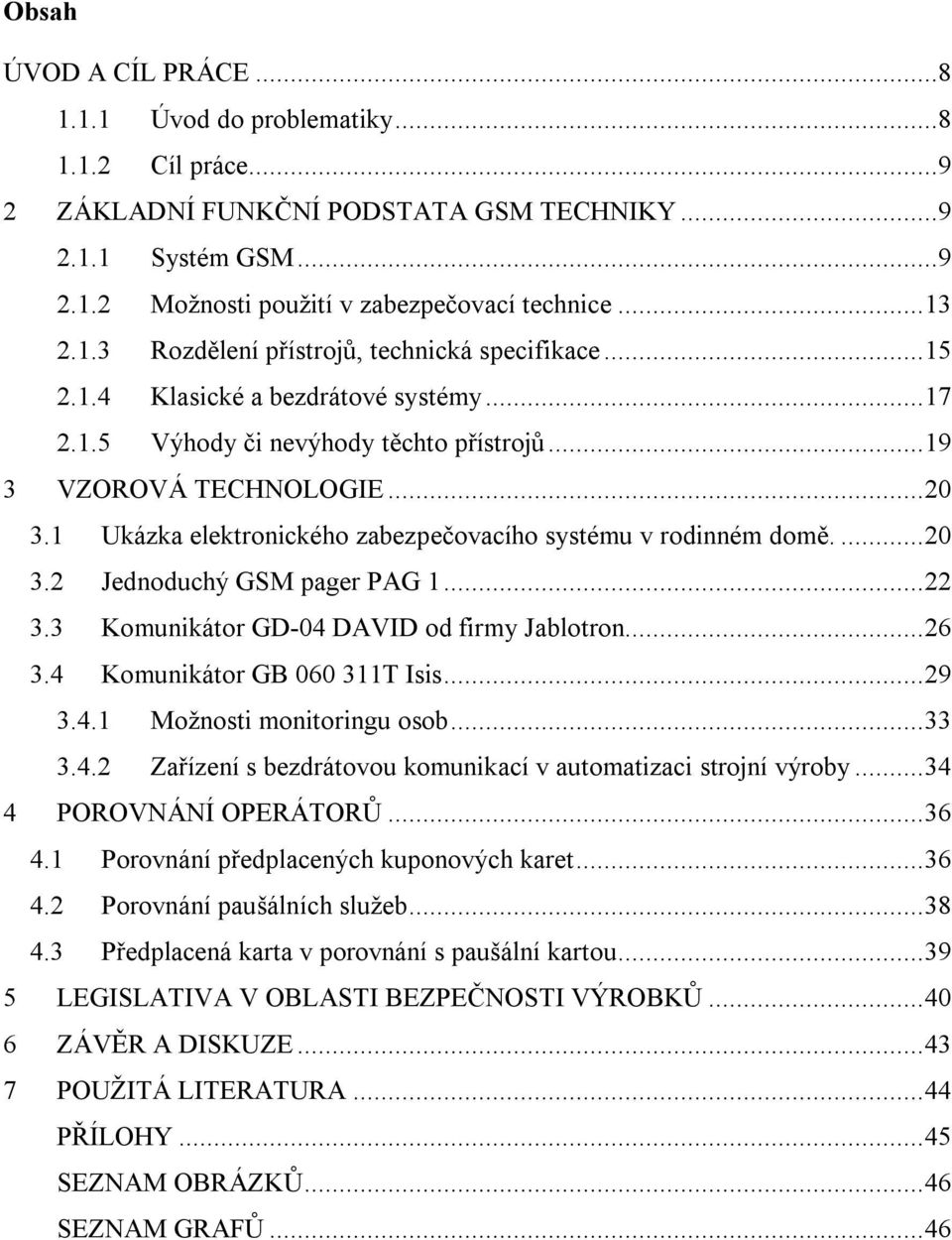

7 Obsah ÚVOD A CÍL PRÁCE Úvod do problematiky Cíl práce ZÁKLADNÍ FUNKČNÍ PODSTATA GSM TECHNIKY Systém GSM Možnosti použití v zabezpečovací technice Rozdělení přístrojů, technická specifikace Klasické a bezdrátové systémy Výhody či nevýhody těchto přístrojů VZOROVÁ TECHNOLOGIE Ukázka elektronického zabezpečovacího systému v rodinném domě Jednoduchý GSM pager PAG Komunikátor GD-04 DAVID od firmy Jablotron Komunikátor GB T Isis Možnosti monitoringu osob Zařízení s bezdrátovou komunikací v automatizaci strojní výroby POROVNÁNÍ OPERÁTORŮ Porovnání předplacených kuponových karet Porovnání paušálních služeb Předplacená karta v porovnání s paušální kartou LEGISLATIVA V OBLASTI BEZPEČNOSTI VÝROBKŮ ZÁVĚR A DISKUZE POUŽITÁ LITERATURA PŘÍLOHY SEZNAM OBRÁZKŮ SEZNAM GRAFŮ

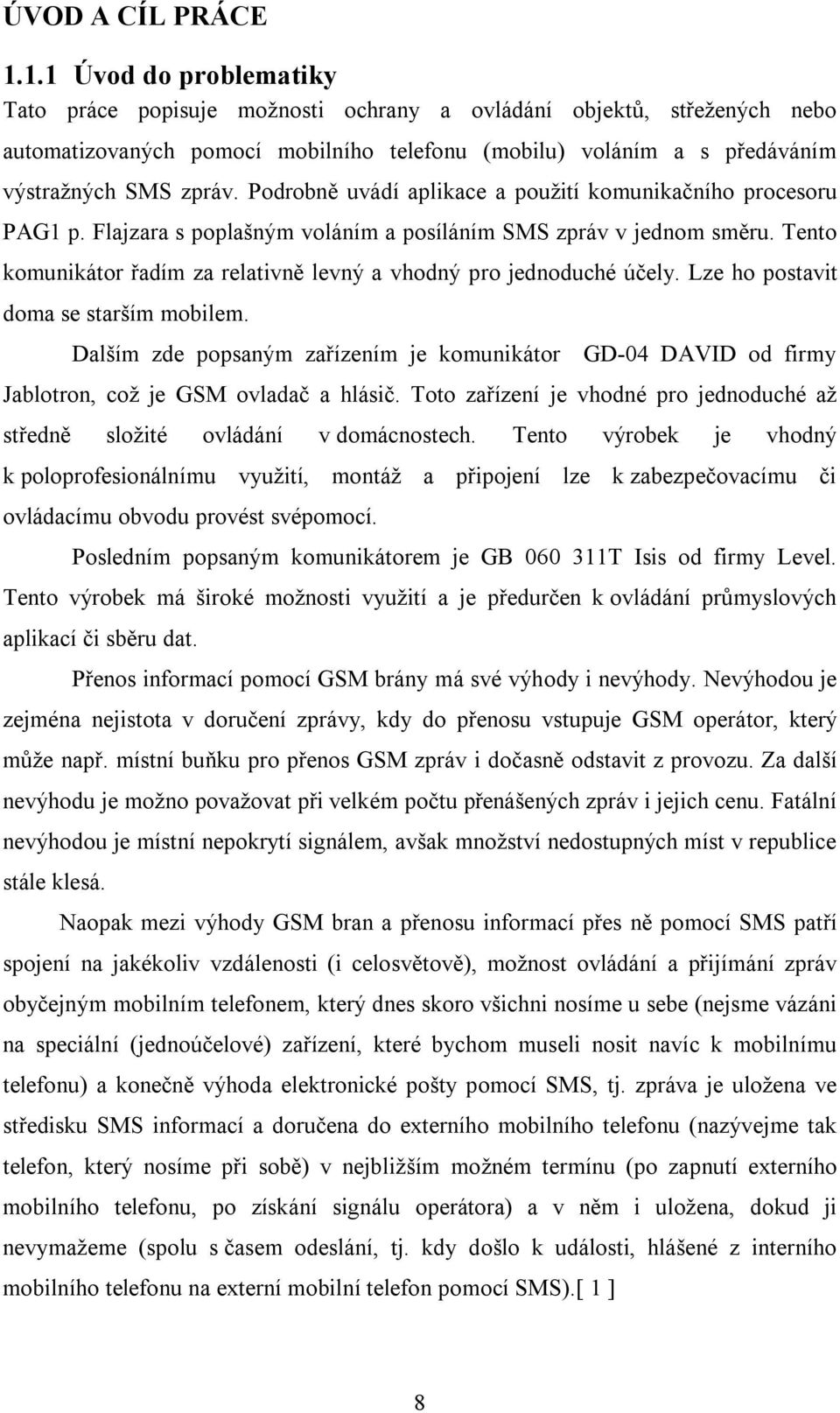

8 ÚVOD A CÍL PRÁCE Úvod do problematiky Tato práce popisuje možnosti ochrany a ovládání objektů, střežených nebo automatizovaných pomocí mobilního telefonu (mobilu) voláním a s předáváním výstražných SMS zpráv. Podrobně uvádí aplikace a použití komunikačního procesoru PAG1 p. Flajzara s poplašným voláním a posíláním SMS zpráv v jednom směru. Tento komunikátor řadím za relativně levný a vhodný pro jednoduché účely. Lze ho postavit doma se starším mobilem. Dalším zde popsaným zařízením je komunikátor GD-04 DAVID od firmy Jablotron, což je GSM ovladač a hlásič. Toto zařízení je vhodné pro jednoduché až středně složité ovládání v domácnostech. Tento výrobek je vhodný k poloprofesionálnímu využití, montáž a připojení lze k zabezpečovacímu či ovládacímu obvodu provést svépomocí. Posledním popsaným komunikátorem je GB T Isis od firmy Level. Tento výrobek má široké možnosti využití a je předurčen k ovládání průmyslových aplikací či sběru dat. Přenos informací pomocí GSM brány má své výhody i nevýhody. Nevýhodou je zejména nejistota v doručení zprávy, kdy do přenosu vstupuje GSM operátor, který může např. místní buňku pro přenos GSM zpráv i dočasně odstavit z provozu. Za další nevýhodu je možno považovat při velkém počtu přenášených zpráv i jejich cenu. Fatální nevýhodou je místní nepokrytí signálem, avšak množství nedostupných míst v republice stále klesá. Naopak mezi výhody GSM bran a přenosu informací přes ně pomocí SMS patří spojení na jakékoliv vzdálenosti (i celosvětově), možnost ovládání a přijímání zpráv obyčejným mobilním telefonem, který dnes skoro všichni nosíme u sebe (nejsme vázáni na speciální (jednoúčelové) zařízení, které bychom museli nosit navíc k mobilnímu telefonu) a konečně výhoda elektronické pošty pomocí SMS, tj. zpráva je uložena ve středisku SMS informací a doručena do externího mobilního telefonu (nazývejme tak telefon, který nosíme při sobě) v nejbližším možném termínu (po zapnutí externího mobilního telefonu, po získání signálu operátora) a v něm i uložena, dokud ji nevymažeme (spolu s časem odeslání, tj. kdy došlo k události, hlášené z interního mobilního telefonu na externí mobilní telefon pomocí SMS).[ 1 ] 8

9 1.1.2 Cíl práce V této práci se snažím nastínit problematiku GSM pagerů, komunikátorů a zařízení obdobných. Dále se v práci snažím ukázat opravdu široké možnosti GSM komunikátorů ve spojení se zabezpečením či širokým okruhem automatizace. V neposlední řadě poukazuji, že bezdrátová komunikace nemusí sloužit pouze k jednoduchým účelům, ale může být i možností při využití ve strojní výrobě v průmyslových aplikacích. 2 ZÁKLADNÍ FUNKČNÍ PODSTATA GSM TECHNIKY Systém GSM Celulární radiotelefonní systém GSM patří mezi systémy druhé generace, které jsou plně digitální. Jeho vývoj byl zahájen v počátku osmdesátých let na podnět organizace CEPT. Na vývoji tohoto celoevropského standardu veřejné radiotelefonní sítě se podílel také ETSI, který v roce 1991 vydal první část doporučení GSM - Phase 1. Zpočátku se systém používal pouze pro přenos hovorových signálů, avšak v současné době se již ve velké míře využívá také k přenosu datových signálů (textů a obrazů). Je dostatečně flexibilní, aby do něj mohly být implementovány nové technologie (GPRS, HSCSD). Proto se jeho použití rozšířilo i mimo Evropu. V současné době se jeho vývoj dostal již do druhé fáze, GSM Phase 2, a počítá se s jeho dalším vylepšováním a postupných přechodem na systém třetí generace UMTS (Universal Mobile Telecommunication System) Universální mobilní telekomunikační systém. V porovnání s analogovými systémy umožňuje dosáhnout kvalitnější spojení v nepříznivých podmínkách pozemních rádiových kanálů, efektivněji využívá přidělená kmitočtová pásma a odposlech je téměř vyloučen. Přenos signálů v digitální formě umožňuje značně rozšířit nabídku poskytovaných služeb a dosáhnout kompatibility s jinými digitálními sítěmi, a to nejen v rámci jednoho státu, ale po celém světě. Primární systém GSM, označovaný PGSM (Primary GSM) nebo GSM 900, má přidělené kmitočtové pásmo 890 MHz až 960 MHz rozděleno na dvě části. Pro spojení mobilní stanice MS (Mobile Station) základnová rádiová stanice BTS (Base Tranceiver Station), tzv. uplink, je vyhrazeno pásmo 890 MHz až 915 MHz. Pro spojení BTS MS, tzv. downlink, je vyhrazeno pásmo 935 MHz až 960 MHz. Je tedy použit přístup FDMA a kmitočtový duplex FDD. 9

10 Systém GSM je navržen tak, aby nebyl autonomní a uzavřený, ale aby umožňoval přístup i do jiných sítí. Lze jej rozdělit na tři základní subsystémy, jak je naznačeno na obr. 1. Subsystém základnových stanic BSS (Base Station Sub-System) neboli rádiový subsystém, se kterým prostřednictvím rádiového rozhraní Um přímo komunikují mobilní stanice MS (Mobile Stations). [2] Systém základnových stanic (BSS) se skládá ze dvou částí. Základnové stanice (BTS - Base Transceiver Station) a základnová řídicí jednotka (BSC - Base Station Controller). Komunikace mezi nimi probíhá na specifikovaném Abis interfejsu. Systém základnových stanic (BSS) řídí pomocí radioreléových spojů jednu nebo více BTS stanic. BSS zajišťuje správné přidělování rádiových kanálů i dynamické přidělování kanálů během komunikace (tzv. frequency hopping), a předávání hovorů mezi BTS v případě, že se pohybujete (tzv. handover). BSC vytváří komunikační spojnici mezi mobilní stanicí MS a Mobilní spínací ústřednou (MSC). BSC také překládá 13kb/s hlasový kanál přes rádiové spojení do standardního 64kb/s kanálu, který používá veřejná telefonní síť (PSTN - Public Switched Telephone Network) nebo ISDN. Mobilní stanice (mobilní telefon) obsahuje patřičné vybavení pro práci v GSM pásmu, tj. fullduplexní transceiver, displej, digitální signálový procesor (DSP) a smart kartu nazývanou též SIM kartou. SIM karta obsahuje základní informace o uživateli a prostě všechno, co by mělo zajistit uživateli možnost přihlášení se do GSM sítě daného poskytovatele služeb. SIM karta je plně přenosná a lze ji bez problému použít v jiném telefonu, až na telefony, které si nějaký operátor muže blokovat pouze na svou síť (tzn. že je funkční pouze pro jednu síť toho operátora). Mobilní stanice (telefon) je identifikován jedinečným IMEI (International Mobile Equipment Identity) číslem. SIM karta také obsahuje tzv. IMSI kód (International Mobile Subscriber Identity), tajný klíč (Ki) pro přihlášení do sítě GSM a ostatní uživatelské informace. SIM karta může být ještě chráněna tzv. PIN kódem (Personal Identification Number), který je základní ochranou proti zneužití SIM karty. IMEI a IMSI jsou si navzájem nezávislé, jelikož je možné používat telefon s jinou SIM kartou a naopak. IMEI kód se používá např. při odcizení telefonů tak, že operátor dané sítě zapíše takové IMEI číslo na svůj tzv. Black List (seznam ukradených telefonů) a pak takový pokus telefonu přihlásit se do GSM sítě skončí neúspěšně. Stejně to jde dělat i s IMSI číslem.[1] 10

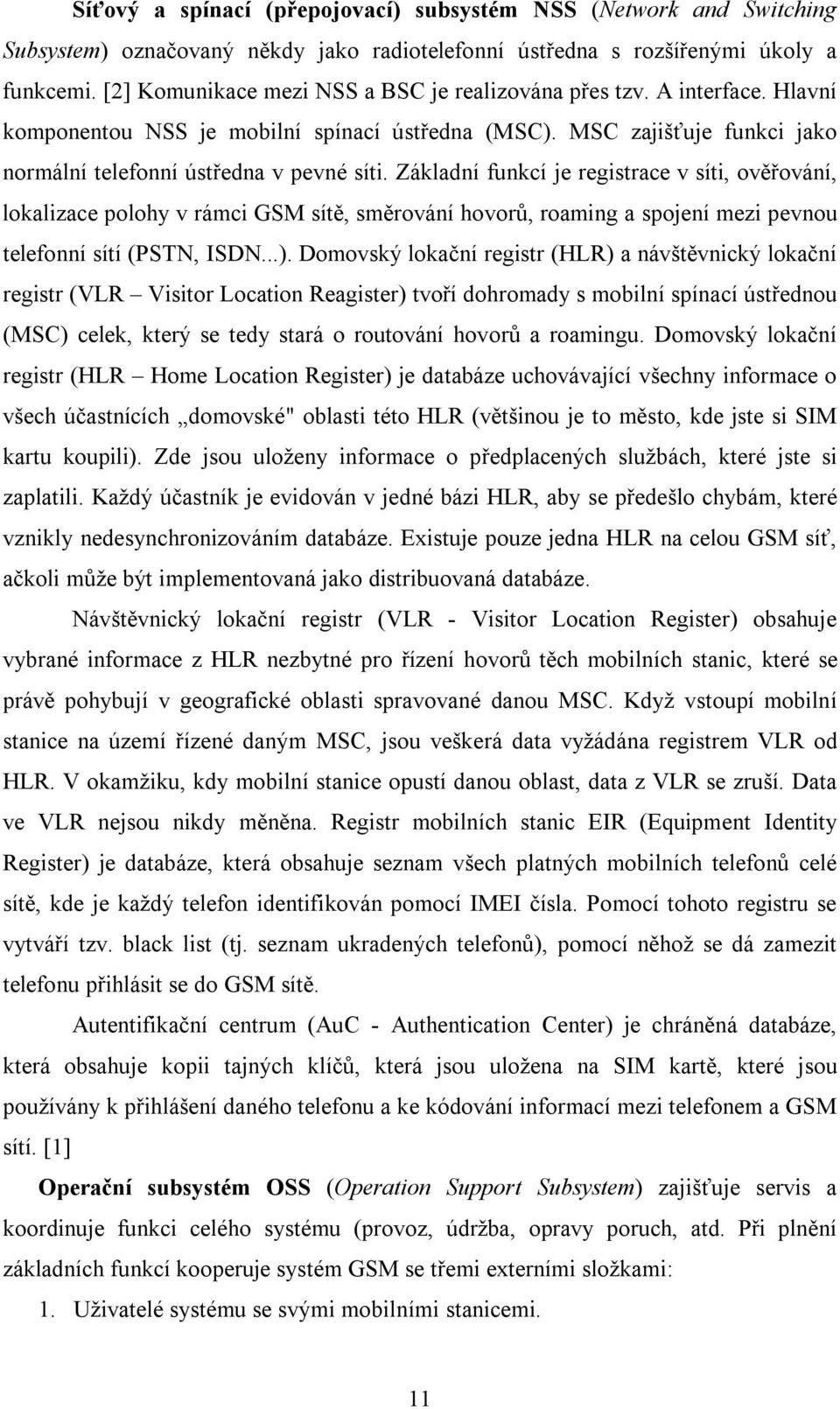

11 Síťový a spínací (přepojovací) subsystém NSS (Network and Switching Subsystem) označovaný někdy jako radiotelefonní ústředna s rozšířenými úkoly a funkcemi. [2] Komunikace mezi NSS a BSC je realizována přes tzv. A interface. Hlavní komponentou NSS je mobilní spínací ústředna (MSC). MSC zajišťuje funkci jako normální telefonní ústředna v pevné síti. Základní funkcí je registrace v síti, ověřování, lokalizace polohy v rámci GSM sítě, směrování hovorů, roaming a spojení mezi pevnou telefonní sítí (PSTN, ISDN...). Domovský lokační registr (HLR) a návštěvnický lokační registr (VLR Visitor Location Reagister) tvoří dohromady s mobilní spínací ústřednou (MSC) celek, který se tedy stará o routování hovorů a roamingu. Domovský lokační registr (HLR Home Location Register) je databáze uchovávající všechny informace o všech účastnících domovské" oblasti této HLR (většinou je to město, kde jste si SIM kartu koupili). Zde jsou uloženy informace o předplacených službách, které jste si zaplatili. Každý účastník je evidován v jedné bázi HLR, aby se předešlo chybám, které vznikly nedesynchronizováním databáze. Existuje pouze jedna HLR na celou GSM síť, ačkoli může být implementovaná jako distribuovaná databáze. Návštěvnický lokační registr (VLR - Visitor Location Register) obsahuje vybrané informace z HLR nezbytné pro řízení hovorů těch mobilních stanic, které se právě pohybují v geografické oblasti spravované danou MSC. Když vstoupí mobilní stanice na území řízené daným MSC, jsou veškerá data vyžádána registrem VLR od HLR. V okamžiku, kdy mobilní stanice opustí danou oblast, data z VLR se zruší. Data ve VLR nejsou nikdy měněna. Registr mobilních stanic EIR (Equipment Identity Register) je databáze, která obsahuje seznam všech platných mobilních telefonů celé sítě, kde je každý telefon identifikován pomocí IMEI čísla. Pomocí tohoto registru se vytváří tzv. black list (tj. seznam ukradených telefonů), pomocí něhož se dá zamezit telefonu přihlásit se do GSM sítě. Autentifikační centrum (AuC - Authentication Center) je chráněná databáze, která obsahuje kopii tajných klíčů, která jsou uložena na SIM kartě, které jsou používány k přihlášení daného telefonu a ke kódování informací mezi telefonem a GSM sítí. [1] Operační subsystém OSS (Operation Support Subsystem) zajišťuje servis a koordinuje funkci celého systému (provoz, údržba, opravy poruch, atd. Při plnění základních funkcí kooperuje systém GSM se třemi externími složkami: 1. Uživatelé systému se svými mobilními stanicemi. 11

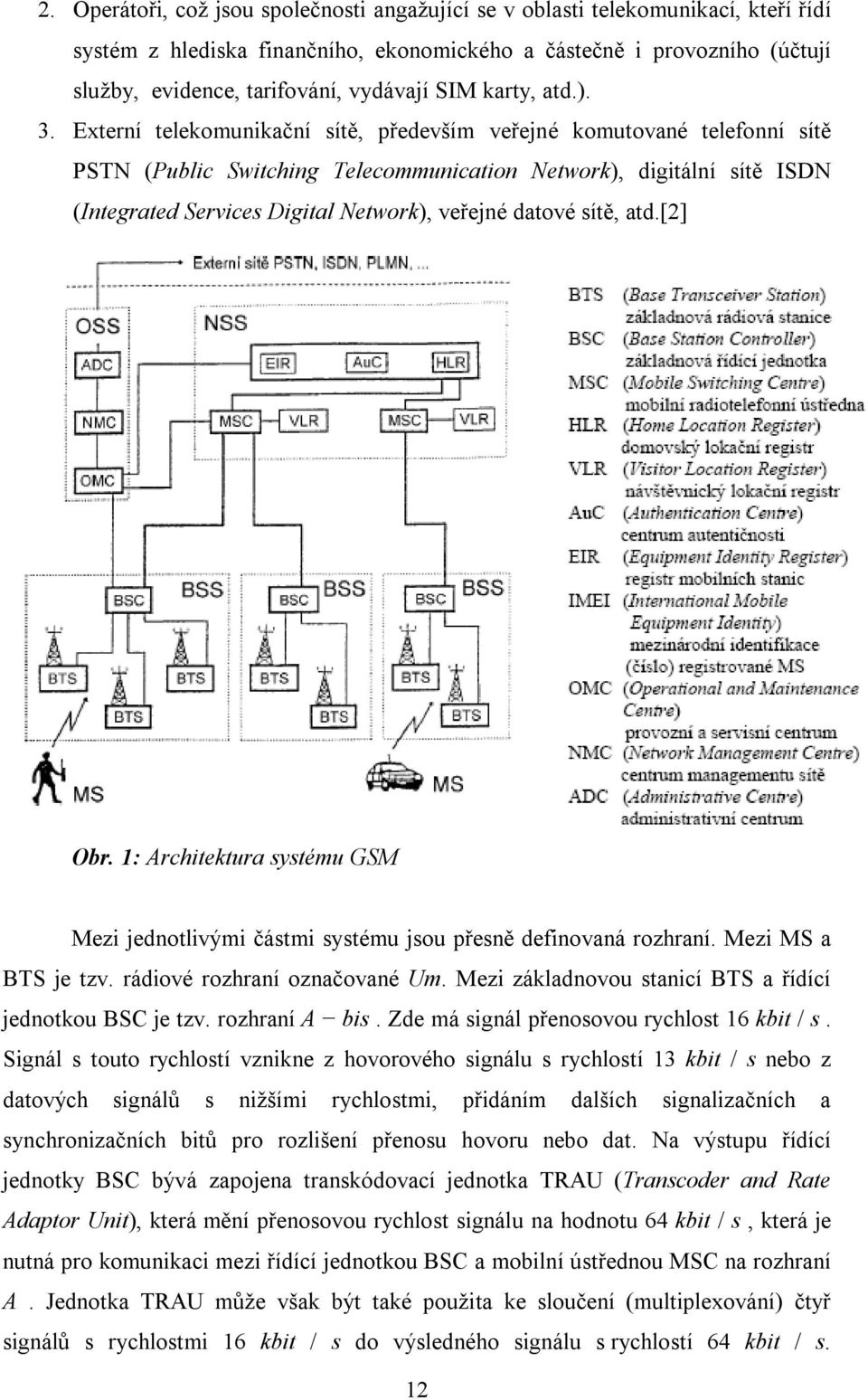

12 2. Operátoři, což jsou společnosti angažující se v oblasti telekomunikací, kteří řídí systém z hlediska finančního, ekonomického a částečně i provozního (účtují služby, evidence, tarifování, vydávají SIM karty, atd.). 3. Externí telekomunikační sítě, především veřejné komutované telefonní sítě PSTN (Public Switching Telecommunication Network), digitální sítě ISDN (Integrated Services Digital Network), veřejné datové sítě, atd.[2] Obr. 1: Architektura systému GSM Mezi jednotlivými částmi systému jsou přesně definovaná rozhraní. Mezi MS a BTS je tzv. rádiové rozhraní označované Um. Mezi základnovou stanicí BTS a řídící jednotkou BSC je tzv. rozhraní A bis. Zde má signál přenosovou rychlost 16 kbit / s. Signál s touto rychlostí vznikne z hovorového signálu s rychlostí 13 kbit / s nebo z datových signálů s nižšími rychlostmi, přidáním dalších signalizačních a synchronizačních bitů pro rozlišení přenosu hovoru nebo dat. Na výstupu řídící jednotky BSC bývá zapojena transkódovací jednotka TRAU (Transcoder and Rate Adaptor Unit), která mění přenosovou rychlost signálu na hodnotu 64 kbit / s, která je nutná pro komunikaci mezi řídící jednotkou BSC a mobilní ústřednou MSC na rozhraní A. Jednotka TRAU může však být také použita ke sloučení (multiplexování) čtyř signálů s rychlostmi 16 kbit / s do výsledného signálu s rychlostí 64 kbit / s. 12

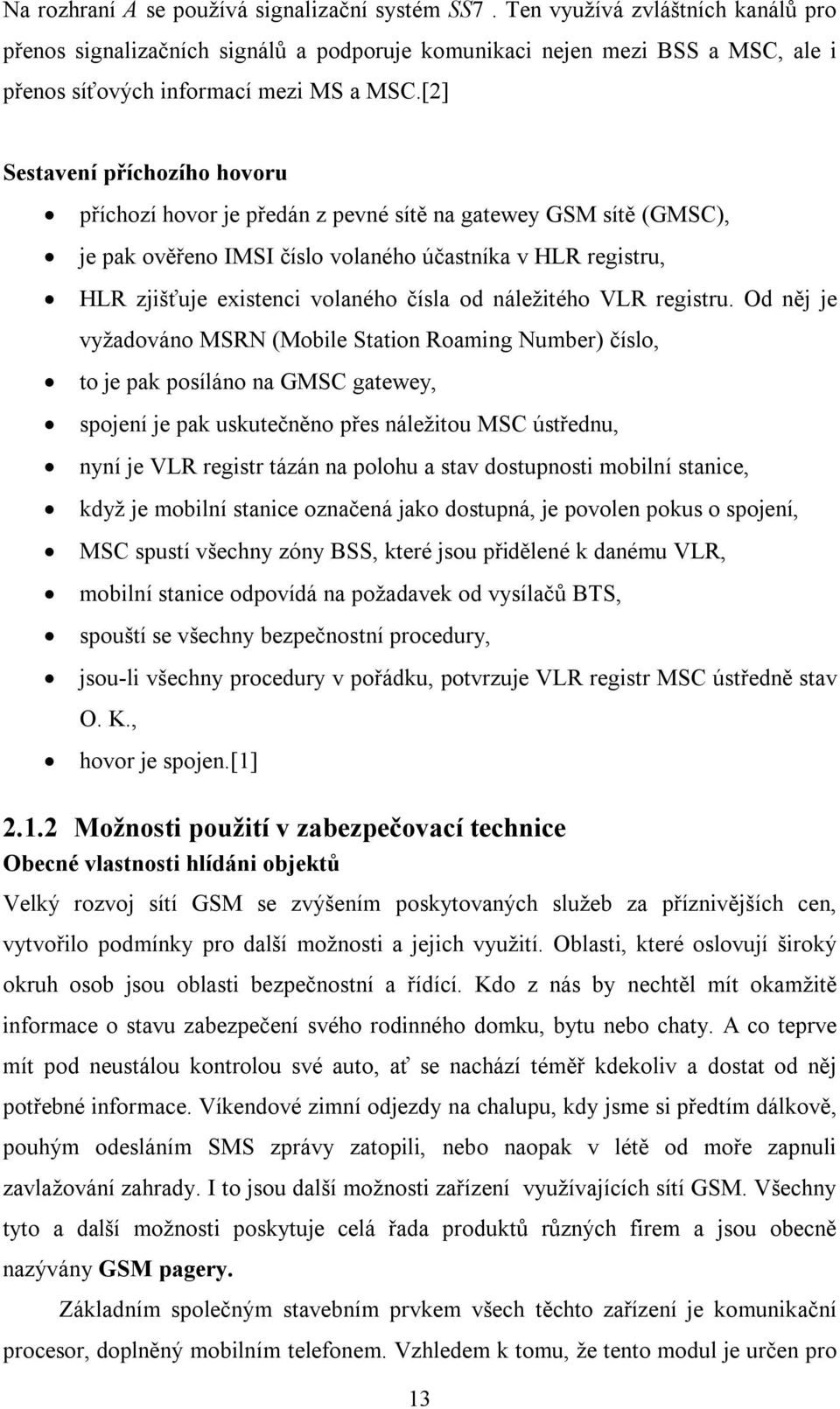

13 Na rozhraní A se používá signalizační systém SS7. Ten využívá zvláštních kanálů pro přenos signalizačních signálů a podporuje komunikaci nejen mezi BSS a MSC, ale i přenos síťových informací mezi MS a MSC.[2] Sestavení příchozího hovoru příchozí hovor je předán z pevné sítě na gatewey GSM sítě (GMSC), je pak ověřeno IMSI číslo volaného účastníka v HLR registru, HLR zjišťuje existenci volaného čísla od náležitého VLR registru. Od něj je vyžadováno MSRN (Mobile Station Roaming Number) číslo, to je pak posíláno na GMSC gatewey, spojení je pak uskutečněno přes náležitou MSC ústřednu, nyní je VLR registr tázán na polohu a stav dostupnosti mobilní stanice, když je mobilní stanice označená jako dostupná, je povolen pokus o spojení, MSC spustí všechny zóny BSS, které jsou přidělené k danému VLR, mobilní stanice odpovídá na požadavek od vysílačů BTS, spouští se všechny bezpečnostní procedury, jsou-li všechny procedury v pořádku, potvrzuje VLR registr MSC ústředně stav O. K., hovor je spojen.[1] Možnosti použití v zabezpečovací technice Obecné vlastnosti hlídáni objektů Velký rozvoj sítí GSM se zvýšením poskytovaných služeb za příznivějších cen, vytvořilo podmínky pro další možnosti a jejich využití. Oblasti, které oslovují široký okruh osob jsou oblasti bezpečnostní a řídící. Kdo z nás by nechtěl mít okamžitě informace o stavu zabezpečení svého rodinného domku, bytu nebo chaty. A co teprve mít pod neustálou kontrolou své auto, ať se nachází téměř kdekoliv a dostat od něj potřebné informace. Víkendové zimní odjezdy na chalupu, kdy jsme si předtím dálkově, pouhým odesláním SMS zprávy zatopili, nebo naopak v létě od moře zapnuli zavlažování zahrady. I to jsou další možnosti zařízení využívajících sítí GSM. Všechny tyto a další možnosti poskytuje celá řada produktů různých firem a jsou obecně nazývány GSM pagery. Základním společným stavebním prvkem všech těchto zařízení je komunikační procesor, doplněný mobilním telefonem. Vzhledem k tomu, že tento modul je určen pro 13

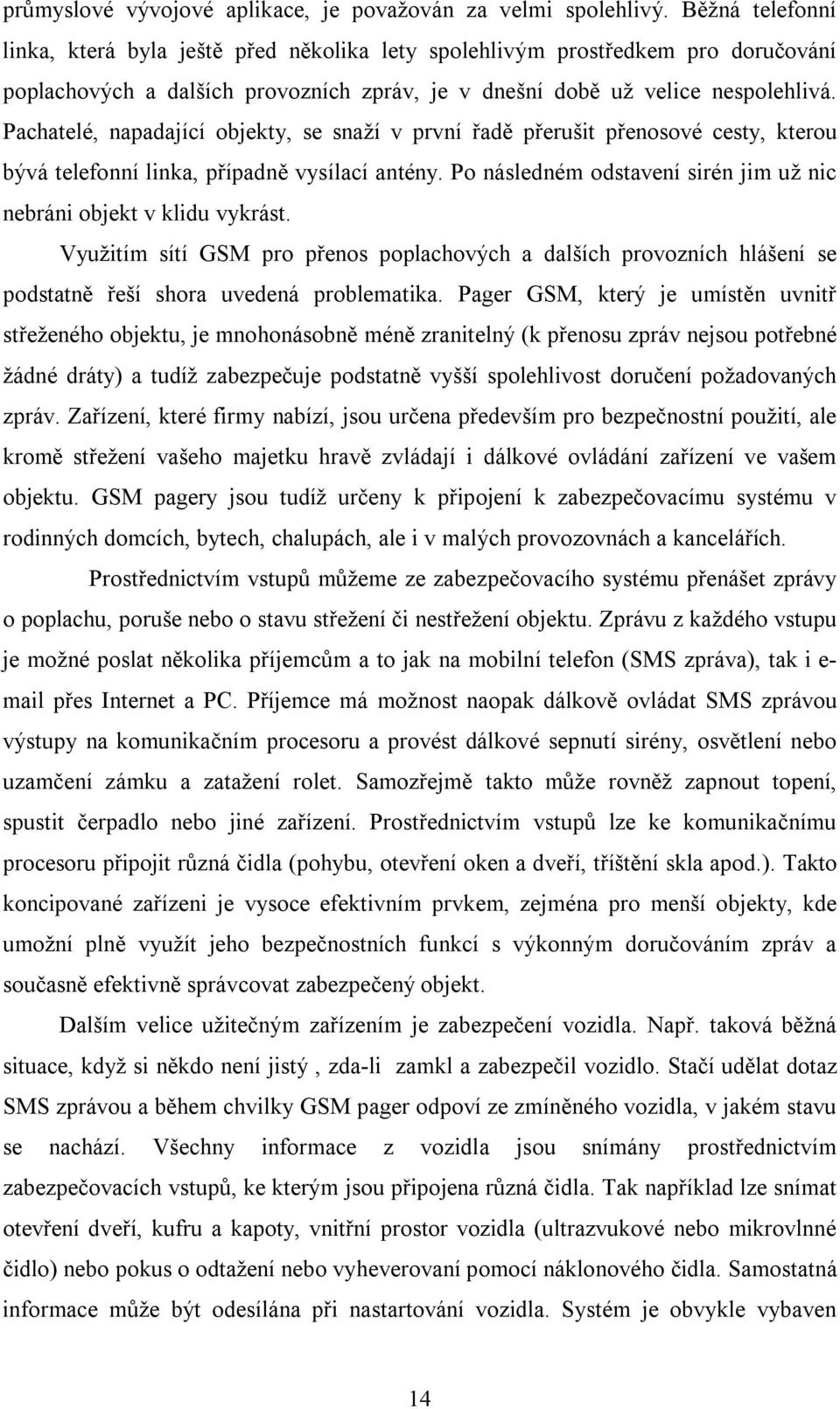

14 průmyslové vývojové aplikace, je považován za velmi spolehlivý. Běžná telefonní linka, která byla ještě před několika lety spolehlivým prostředkem pro doručování poplachových a dalších provozních zpráv, je v dnešní době už velice nespolehlivá. Pachatelé, napadající objekty, se snaží v první řadě přerušit přenosové cesty, kterou bývá telefonní linka, případně vysílací antény. Po následném odstavení sirén jim už nic nebráni objekt v klidu vykrást. Využitím sítí GSM pro přenos poplachových a dalších provozních hlášení se podstatně řeší shora uvedená problematika. Pager GSM, který je umístěn uvnitř střeženého objektu, je mnohonásobně méně zranitelný (k přenosu zpráv nejsou potřebné žádné dráty) a tudíž zabezpečuje podstatně vyšší spolehlivost doručení požadovaných zpráv. Zařízení, které firmy nabízí, jsou určena především pro bezpečnostní použití, ale kromě střežení vašeho majetku hravě zvládají i dálkové ovládání zařízení ve vašem objektu. GSM pagery jsou tudíž určeny k připojení k zabezpečovacímu systému v rodinných domcích, bytech, chalupách, ale i v malých provozovnách a kancelářích. Prostřednictvím vstupů můžeme ze zabezpečovacího systému přenášet zprávy o poplachu, poruše nebo o stavu střežení či nestřežení objektu. Zprávu z každého vstupu je možné poslat několika příjemcům a to jak na mobilní telefon (SMS zpráva), tak i e- mail přes Internet a PC. Příjemce má možnost naopak dálkově ovládat SMS zprávou výstupy na komunikačním procesoru a provést dálkové sepnutí sirény, osvětlení nebo uzamčení zámku a zatažení rolet. Samozřejmě takto může rovněž zapnout topení, spustit čerpadlo nebo jiné zařízení. Prostřednictvím vstupů lze ke komunikačnímu procesoru připojit různá čidla (pohybu, otevření oken a dveří, tříštění skla apod.). Takto koncipované zařízeni je vysoce efektivním prvkem, zejména pro menší objekty, kde umožní plně využít jeho bezpečnostních funkcí s výkonným doručováním zpráv a současně efektivně správcovat zabezpečený objekt. Dalším velice užitečným zařízením je zabezpečení vozidla. Např. taková běžná situace, když si někdo není jistý, zda-li zamkl a zabezpečil vozidlo. Stačí udělat dotaz SMS zprávou a během chvilky GSM pager odpoví ze zmíněného vozidla, v jakém stavu se nachází. Všechny informace z vozidla jsou snímány prostřednictvím zabezpečovacích vstupů, ke kterým jsou připojena různá čidla. Tak například lze snímat otevření dveří, kufru a kapoty, vnitřní prostor vozidla (ultrazvukové nebo mikrovlnné čidlo) nebo pokus o odtažení nebo vyheverovaní pomocí náklonového čidla. Samostatná informace může být odesílána při nastartování vozidla. Systém je obvykle vybaven 14

15 dvěma nebo více výstupy, které lze využít pro funkci imobilizéru, spínání sirény nebo dálkovému ovládání. Při hodnocení GSM zařízení je podstatné si uvědomit, že přenos informace aktivované vstupem je sice velmi důležitým funkčním prvkem zařízení, ale provozní informace jsou jeho nedílnou součástí. Co je platné, že zařízení je běžně schopno předat informaci ze svého vstupu nebo přijmout informaci na výstupu, když se uživatel nedozví, že je zařízení bez napájení nebo že došlo k poruše záložního zdroje nebo k jiné poruše na zařízení. Provozní spolehlivost, a to hlavně u bezpečnostních aplikací, je velice důležitým kritériem kvality zařízení. Proto je nutno této otázce věnovat velkou pozornost. Zařízení GSM jsou obvykle řešena s ohledem na jejich vysokou provozní spolehlivost a bezpečnost. Kromě síťového napájecího zdroje jsou vždy doplněna záložním akumulátorem, o který se uživatel nemusí starat i několik let. Pokud je třeba mít průběžný dohled nad provozem vašeho zařízení, stačí poslat kontrolní volání (dotaz), které prověří celé spojení a stav vstupu a výstupu a zpětným hlášením zařízení podá zprávu zda je či není vše v pořádku.[1] Rozdělení přístrojů, technická specifikace Elektronické zabezpečovací systémy (EZS) jsou finančně mnohem dostupnější, než si řada lidí myslí. Cenově jsou srovnatelné například s běžnými elektrickými spotřebiči, které jsou v každé domácnosti. Samozřejmě, že jiná bude hodnota EZS určeného pro zabezpečení panelového bytu ve třetím patře a jiná pro zabezpečení luxusní vily. Mozkem každého zabezpečovacího systému je ústředna (komunikační procesor). Ta vyhodnocuje veškeré signály ze snímačů a ovládacích zařízení a na základě jejich analýzy a v souladu s naprogramováním rozhoduje o vyhlášení poplachu. K 80 % vloupání dojde překonáním vchodových dveří. Proto je ochrana vstupu důležitá. Dveře by měly být především chráněny mechanickým zámkem, aby nemohlo dojít k jejich snadnému otevření. Samozřejmě, že čím je zámek složitější, tím více odolá. O indikaci otevření dveří se postará magnetický kontakt. Ten upozorni ústřednu, že došlo k otevření dveří a ústředna většinou čeká na odjištění systému. Pokud nedojde k odjištění během nastavené doby, dojde k vyhlášení poplachu. Moderní EZS se odjišťují pomocí klávesnice zadáním několikamístného vstupního kódu, případně stiskem tlačítka rádiového ovladače a nejmoderněji pomocí 15

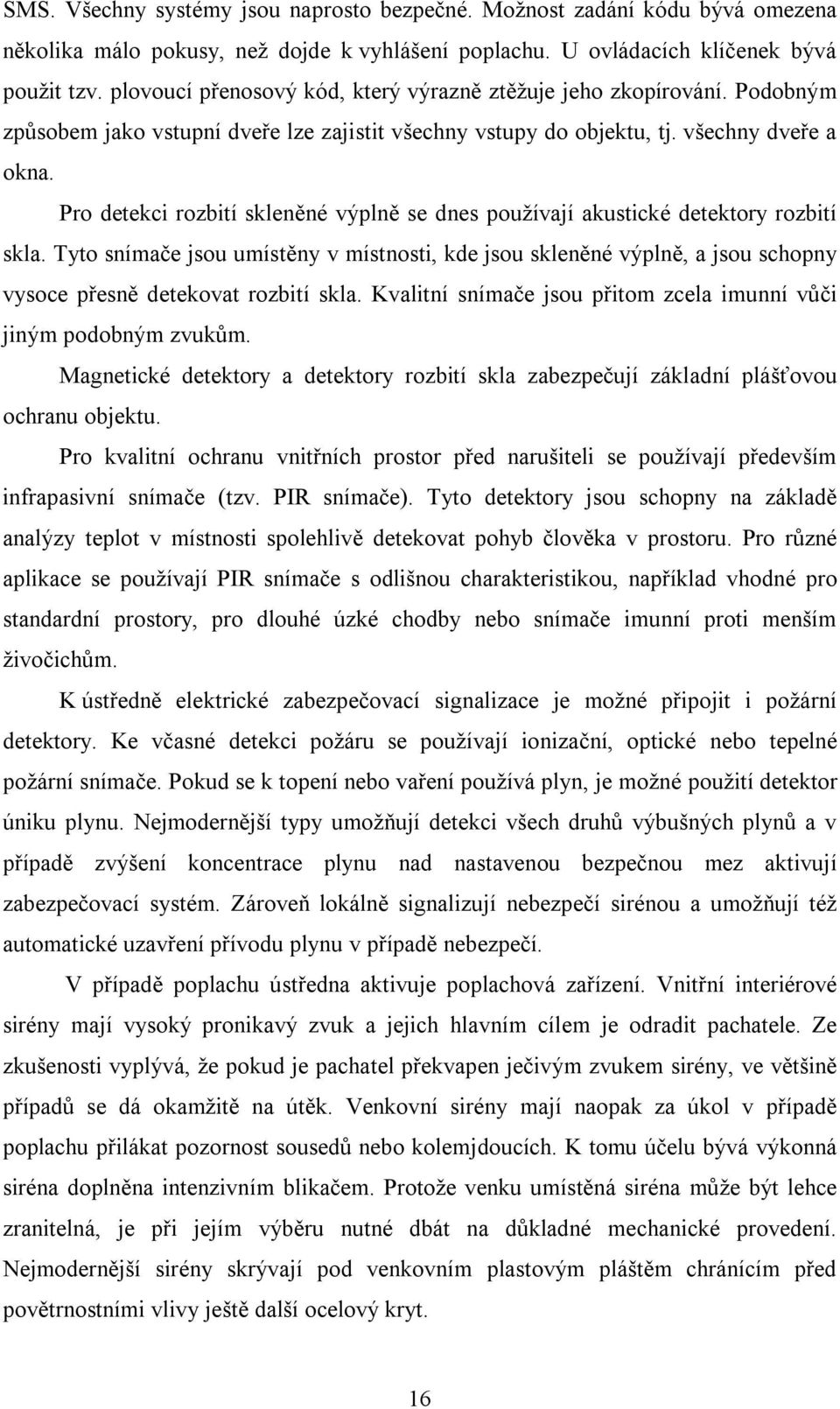

16 SMS. Všechny systémy jsou naprosto bezpečné. Možnost zadání kódu bývá omezena několika málo pokusy, než dojde k vyhlášení poplachu. U ovládacích klíčenek bývá použit tzv. plovoucí přenosový kód, který výrazně ztěžuje jeho zkopírování. Podobným způsobem jako vstupní dveře lze zajistit všechny vstupy do objektu, tj. všechny dveře a okna. Pro detekci rozbití skleněné výplně se dnes používají akustické detektory rozbití skla. Tyto snímače jsou umístěny v místnosti, kde jsou skleněné výplně, a jsou schopny vysoce přesně detekovat rozbití skla. Kvalitní snímače jsou přitom zcela imunní vůči jiným podobným zvukům. Magnetické detektory a detektory rozbití skla zabezpečují základní plášťovou ochranu objektu. Pro kvalitní ochranu vnitřních prostor před narušiteli se používají především infrapasivní snímače (tzv. PIR snímače). Tyto detektory jsou schopny na základě analýzy teplot v místnosti spolehlivě detekovat pohyb člověka v prostoru. Pro různé aplikace se používají PIR snímače s odlišnou charakteristikou, například vhodné pro standardní prostory, pro dlouhé úzké chodby nebo snímače imunní proti menším živočichům. K ústředně elektrické zabezpečovací signalizace je možné připojit i požární detektory. Ke včasné detekci požáru se používají ionizační, optické nebo tepelné požární snímače. Pokud se k topení nebo vaření používá plyn, je možné použití detektor úniku plynu. Nejmodernější typy umožňují detekci všech druhů výbušných plynů a v případě zvýšení koncentrace plynu nad nastavenou bezpečnou mez aktivují zabezpečovací systém. Zároveň lokálně signalizují nebezpečí sirénou a umožňují též automatické uzavření přívodu plynu v případě nebezpečí. V případě poplachu ústředna aktivuje poplachová zařízení. Vnitřní interiérové sirény mají vysoký pronikavý zvuk a jejich hlavním cílem je odradit pachatele. Ze zkušenosti vyplývá, že pokud je pachatel překvapen ječivým zvukem sirény, ve většině případů se dá okamžitě na útěk. Venkovní sirény mají naopak za úkol v případě poplachu přilákat pozornost sousedů nebo kolemjdoucích. K tomu účelu bývá výkonná siréna doplněna intenzivním blikačem. Protože venku umístěná siréna může být lehce zranitelná, je při jejím výběru nutné dbát na důkladné mechanické provedení. Nejmodernější sirény skrývají pod venkovním plastovým pláštěm chránícím před povětrnostními vlivy ještě další ocelový kryt. 16

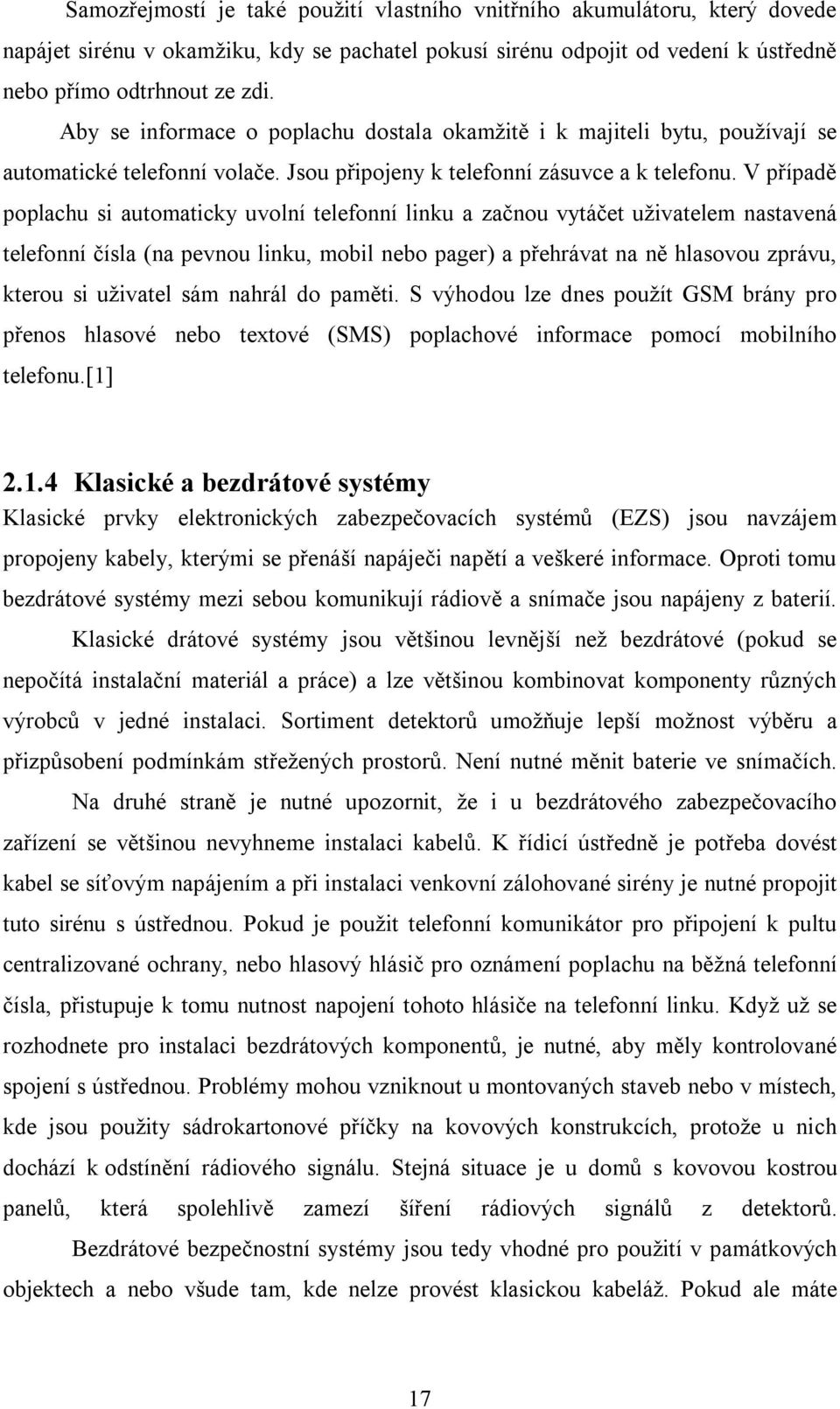

17 Samozřejmostí je také použití vlastního vnitřního akumulátoru, který dovede napájet sirénu v okamžiku, kdy se pachatel pokusí sirénu odpojit od vedení k ústředně nebo přímo odtrhnout ze zdi. Aby se informace o poplachu dostala okamžitě i k majiteli bytu, používají se automatické telefonní volače. Jsou připojeny k telefonní zásuvce a k telefonu. V případě poplachu si automaticky uvolní telefonní linku a začnou vytáčet uživatelem nastavená telefonní čísla (na pevnou linku, mobil nebo pager) a přehrávat na ně hlasovou zprávu, kterou si uživatel sám nahrál do paměti. S výhodou lze dnes použít GSM brány pro přenos hlasové nebo textové (SMS) poplachové informace pomocí mobilního telefonu.[1] Klasické a bezdrátové systémy Klasické prvky elektronických zabezpečovacích systémů (EZS) jsou navzájem propojeny kabely, kterými se přenáší napáječi napětí a veškeré informace. Oproti tomu bezdrátové systémy mezi sebou komunikují rádiově a snímače jsou napájeny z baterií. Klasické drátové systémy jsou většinou levnější než bezdrátové (pokud se nepočítá instalační materiál a práce) a lze většinou kombinovat komponenty různých výrobců v jedné instalaci. Sortiment detektorů umožňuje lepší možnost výběru a přizpůsobení podmínkám střežených prostorů. Není nutné měnit baterie ve snímačích. Na druhé straně je nutné upozornit, že i u bezdrátového zabezpečovacího zařízení se většinou nevyhneme instalaci kabelů. K řídicí ústředně je potřeba dovést kabel se síťovým napájením a při instalaci venkovní zálohované sirény je nutné propojit tuto sirénu s ústřednou. Pokud je použit telefonní komunikátor pro připojení k pultu centralizované ochrany, nebo hlasový hlásič pro oznámení poplachu na běžná telefonní čísla, přistupuje k tomu nutnost napojení tohoto hlásiče na telefonní linku. Když už se rozhodnete pro instalaci bezdrátových komponentů, je nutné, aby měly kontrolované spojení s ústřednou. Problémy mohou vzniknout u montovaných staveb nebo v místech, kde jsou použity sádrokartonové příčky na kovových konstrukcích, protože u nich dochází k odstínění rádiového signálu. Stejná situace je u domů s kovovou kostrou panelů, která spolehlivě zamezí šíření rádiových signálů z detektorů. Bezdrátové bezpečnostní systémy jsou tedy vhodné pro použití v památkových objektech a nebo všude tam, kde nelze provést klasickou kabeláž. Pokud ale máte 17

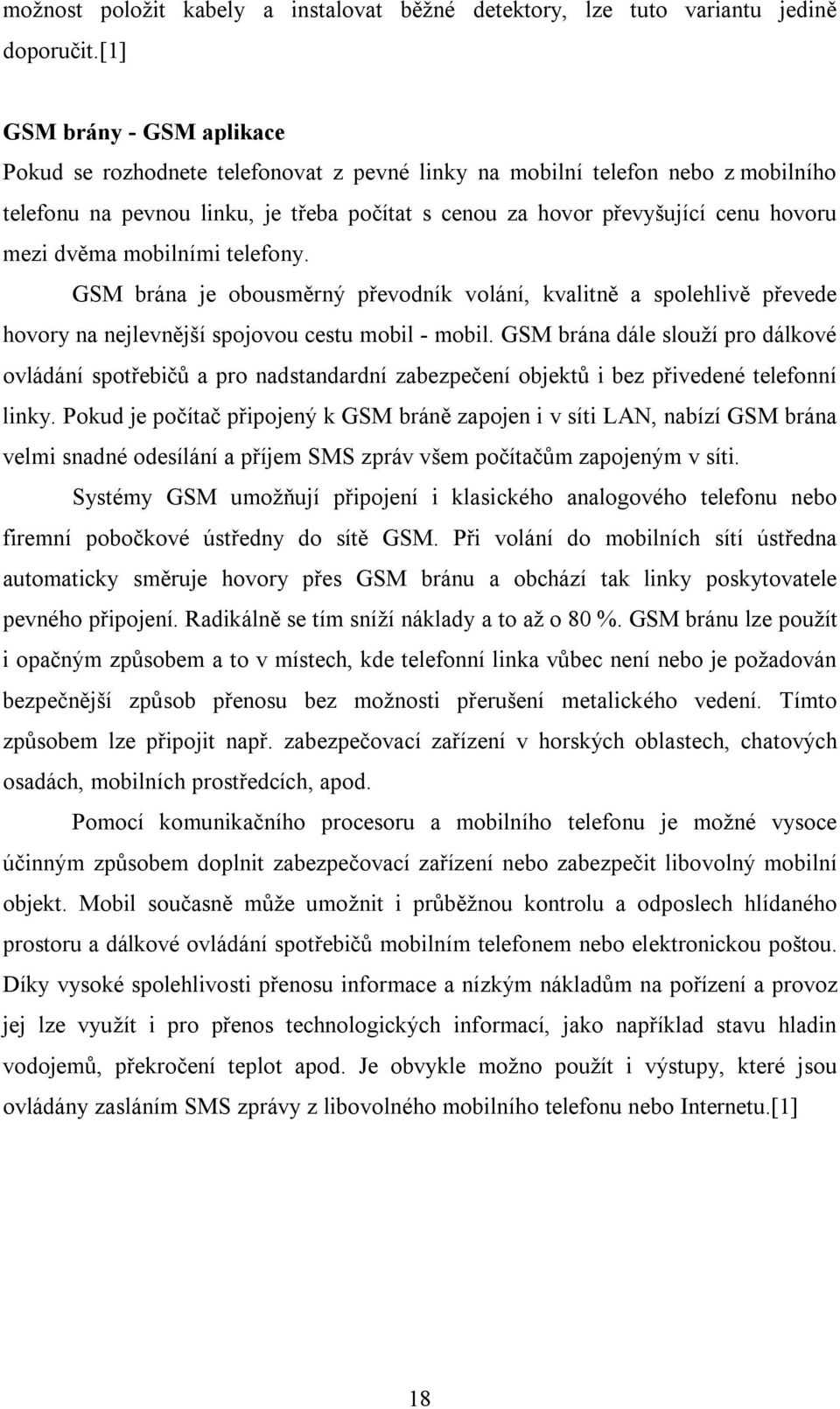

18 možnost položit kabely a instalovat běžné detektory, lze tuto variantu jedině doporučit.[1] GSM brány - GSM aplikace Pokud se rozhodnete telefonovat z pevné linky na mobilní telefon nebo z mobilního telefonu na pevnou linku, je třeba počítat s cenou za hovor převyšující cenu hovoru mezi dvěma mobilními telefony. GSM brána je obousměrný převodník volání, kvalitně a spolehlivě převede hovory na nejlevnější spojovou cestu mobil - mobil. GSM brána dále slouží pro dálkové ovládání spotřebičů a pro nadstandardní zabezpečení objektů i bez přivedené telefonní linky. Pokud je počítač připojený k GSM bráně zapojen i v síti LAN, nabízí GSM brána velmi snadné odesílání a příjem SMS zpráv všem počítačům zapojeným v síti. Systémy GSM umožňují připojení i klasického analogového telefonu nebo firemní pobočkové ústředny do sítě GSM. Při volání do mobilních sítí ústředna automaticky směruje hovory přes GSM bránu a obchází tak linky poskytovatele pevného připojení. Radikálně se tím sníží náklady a to až o 80 %. GSM bránu lze použít i opačným způsobem a to v místech, kde telefonní linka vůbec není nebo je požadován bezpečnější způsob přenosu bez možnosti přerušení metalického vedení. Tímto způsobem lze připojit např. zabezpečovací zařízení v horských oblastech, chatových osadách, mobilních prostředcích, apod. Pomocí komunikačního procesoru a mobilního telefonu je možné vysoce účinným způsobem doplnit zabezpečovací zařízení nebo zabezpečit libovolný mobilní objekt. Mobil současně může umožnit i průběžnou kontrolu a odposlech hlídaného prostoru a dálkové ovládání spotřebičů mobilním telefonem nebo elektronickou poštou. Díky vysoké spolehlivosti přenosu informace a nízkým nákladům na pořízení a provoz jej lze využít i pro přenos technologických informací, jako například stavu hladin vodojemů, překročení teplot apod. Je obvykle možno použít i výstupy, které jsou ovládány zasláním SMS zprávy z libovolného mobilního telefonu nebo Internetu.[1] 18

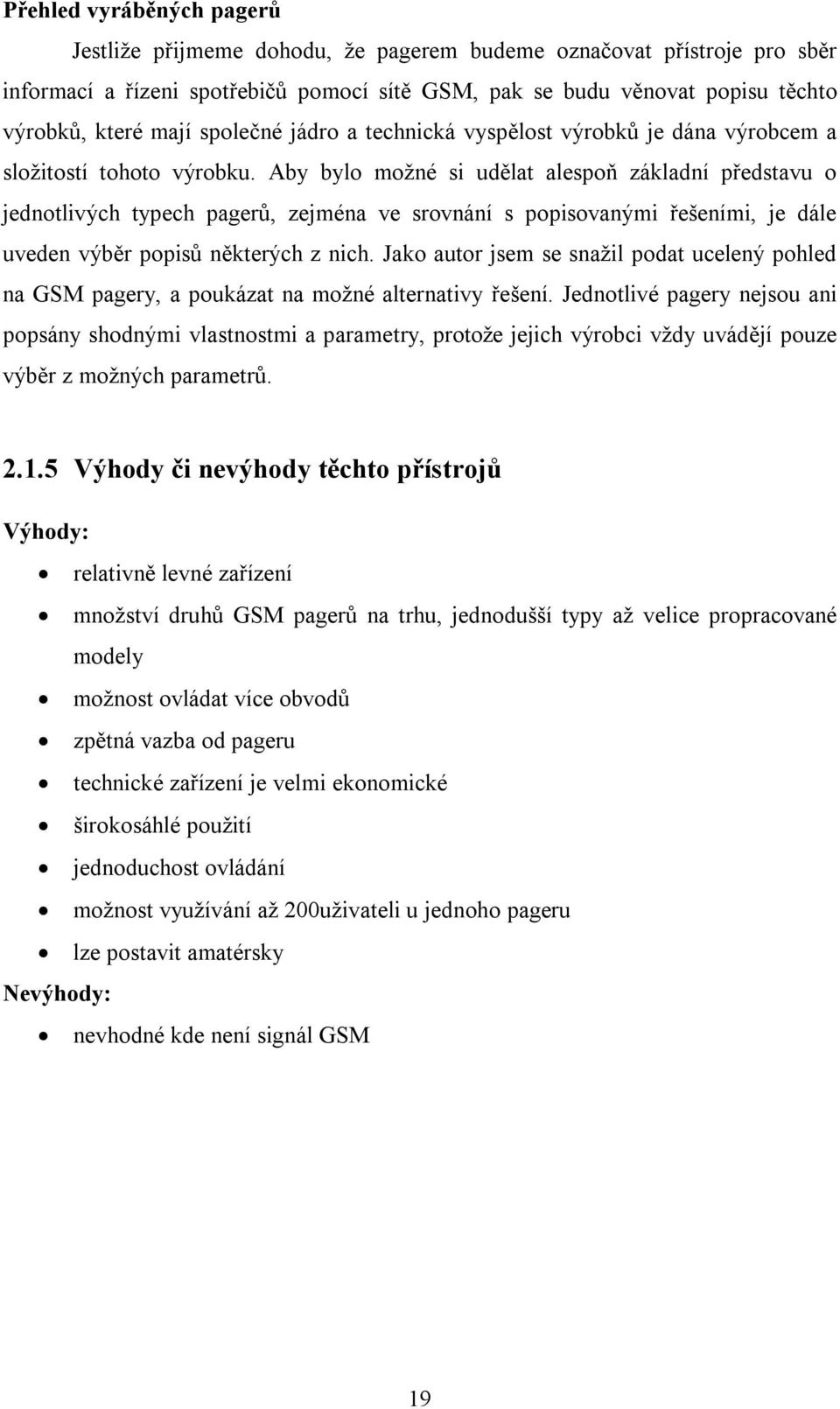

19 Přehled vyráběných pagerů Jestliže přijmeme dohodu, že pagerem budeme označovat přístroje pro sběr informací a řízeni spotřebičů pomocí sítě GSM, pak se budu věnovat popisu těchto výrobků, které mají společné jádro a technická vyspělost výrobků je dána výrobcem a složitostí tohoto výrobku. Aby bylo možné si udělat alespoň základní představu o jednotlivých typech pagerů, zejména ve srovnání s popisovanými řešeními, je dále uveden výběr popisů některých z nich. Jako autor jsem se snažil podat ucelený pohled na GSM pagery, a poukázat na možné alternativy řešení. Jednotlivé pagery nejsou ani popsány shodnými vlastnostmi a parametry, protože jejich výrobci vždy uvádějí pouze výběr z možných parametrů Výhody či nevýhody těchto přístrojů Výhody: relativně levné zařízení množství druhů GSM pagerů na trhu, jednodušší typy až velice propracované modely možnost ovládat více obvodů zpětná vazba od pageru technické zařízení je velmi ekonomické širokosáhlé použití jednoduchost ovládání možnost využívání až 200uživateli u jednoho pageru lze postavit amatérsky Nevýhody: nevhodné kde není signál GSM 19

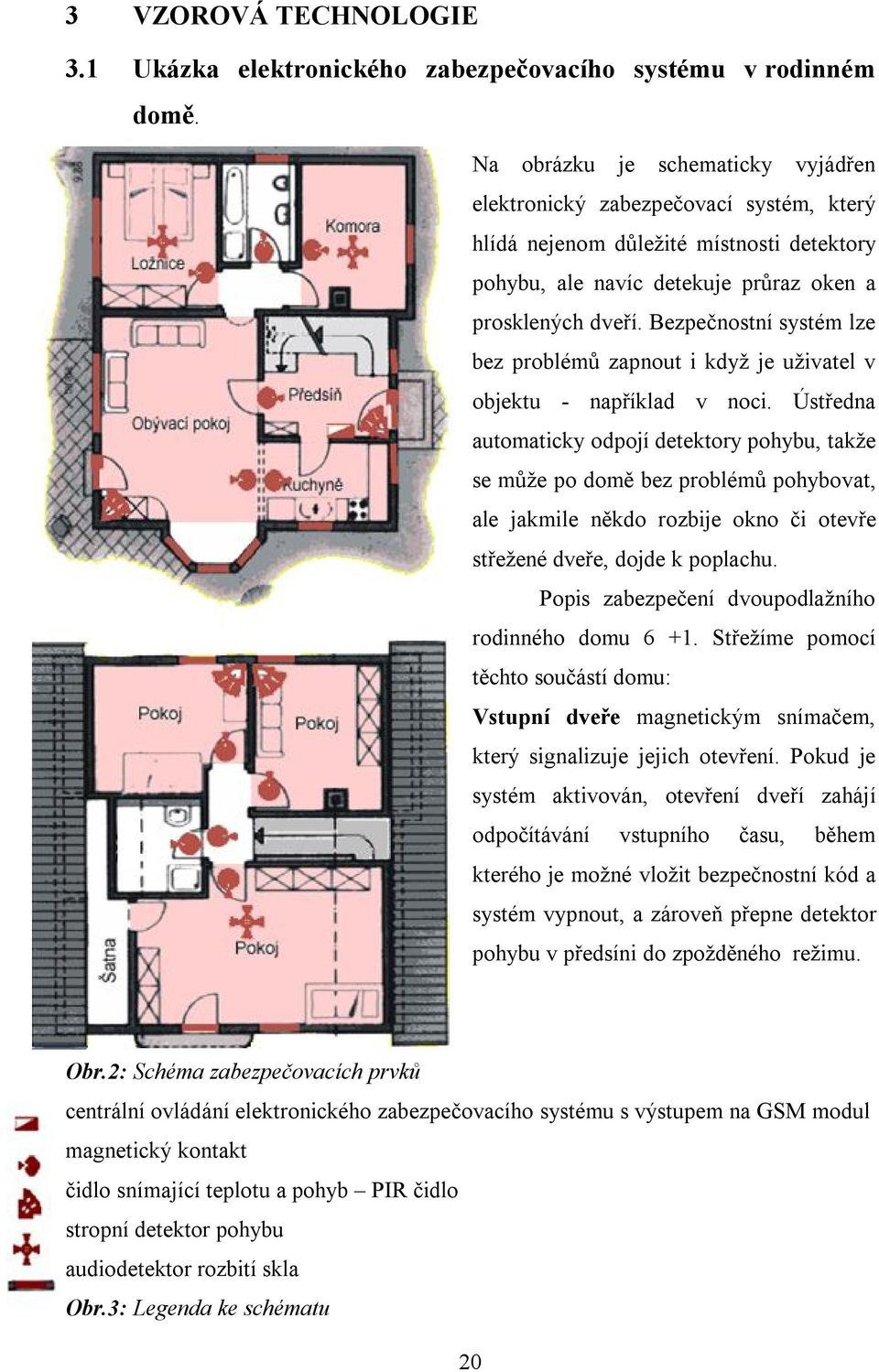

20 3 VZOROVÁ TECHNOLOGIE 3.1 Ukázka elektronického zabezpečovacího systému v rodinném domě. Na obrázku je schematicky vyjádřen elektronický zabezpečovací systém, který hlídá nejenom důležité místnosti detektory pohybu, ale navíc detekuje průraz oken a prosklených dveří. Bezpečnostní systém lze bez problémů zapnout i když je uživatel v objektu - například v noci. Ústředna automaticky odpojí detektory pohybu, takže se může po domě bez problémů pohybovat, ale jakmile někdo rozbije okno či otevře střežené dveře, dojde k poplachu. Popis zabezpečení dvoupodlažního rodinného domu Střežíme pomocí těchto součástí domu: Vstupní dveře magnetickým snímačem, který signalizuje jejich otevření. Pokud je systém aktivován, otevření dveří zahájí odpočítávání vstupního času, během kterého je možné vložit bezpečnostní kód a systém vypnout, a zároveň přepne detektor pohybu v předsíni do zpožděného_režimu. Obr.2: Schéma zabezpečovacích prvků centrální ovládání elektronického zabezpečovacího systému s výstupem na GSM modul magnetický kontakt čidlo snímající teplotu a pohyb PIR čidlo stropní detektor pohybu audiodetektor rozbití skla Obr.3: Legenda ke schématu 20

21 Předsíň infrapasivním detektorem pohybu. Tento detektor vyhlásí poplach okamžitě při zjištění pohybu ve střeženém prostoru, kromě toho, když jsou nejprve otevřeny vstupní dveře; pak také poskytne vstupní prodlevu, nutnou pro deaktivaci bezpečnostního systému. Obývací pokoj s kuchyní detektorem pohybu. Ložnice a komora stropními detektory pohybu. Dveře z obývacího pokoje na zahradu magnetickým snímačem, který vyhlásí poplach při jejich otevření. Dva pokoje v patře detektory pohybu a jeden stropním_detektorem_pohybu. Všechny prosklené plochy na obvodu budovy audiodetektory destrukce skla. Poplach je signalizován interní sirénou a externí sirénou s vlastní baterií, instalovanou tak, aby byla vidět z ulice. Řídicí ústředna je vybavena datovým telefonním komunikátorem, který umožňuje spojení s pultem centralizované ochrany dozorové bezpečnostní agentury. Jelikož pult centrální ochrany je placená služba tak ji lze nahradit a výstup z řídící ústředny směřovat na vstup GSM komunikátoru. Detektory a čidla mohou být spojeny s ústřednou vodičem či bezdrátově. V obou případech rozlišujeme spojení pomocí tzv. smyček a okruhů. Okamžitá smyčka- ústředna okamžitě reaguje na podnět od detektoru či kontaktu, vyhodnotí ho a spustí poplach Zpožděná smyčka- ústředna reaguje s prodlením na podnět od detektoru či kontaktu, v tomto zpoždění musí oprávněná osoba zadat číselný kód či dálkovým ovládáním přerušit režim zabezpečení. V případě, že se tak nestane, ústředna vyhlásí poplach. Tato smyčka se vyskytuje u vchodových dveří apod. Okruh-rozmístění elektronických zabezpečovacích prvků. Obvykle v jedné místnosti se nacházejí 1-2 okruhy, protože některé prvky zapojujeme do okruhu samostatně (PIR čidlo) a některé ve více prvcích (magnetický kontakt). Střežení objektu v přítomnosti osob uvnitř objektu Zapne-li uživatel bezpečnostní systém a neodejde ze střeženého objektu, řídící ústředna automaticky vyřadí ze střežení všechny detektory pohybu a bude hlídat pouze průraz prosklených ploch na obvodu budovy a otevření střežených (vchodových) dveří. 21

22 3.2 Jednoduchý GSM pager PAG 1 Popsaný přenosový systém (pager = komunikační procesor + mobil + zdroj + čidlo) má jeden aktivační vstup a tak je výhodný zejména na hlídání automobilu, ale i chaty nebo menšího rodinného domku. Připojit k němu lze prakticky libovolné čidlo od nejjednodušších dveřních kontaktů, přes PIR čidla pohybu, otřesová čidla až po detektory kouře. Mobilní telefon navíc lze v naší přítomnosti běžně používat a jeho klasické využití není tedy nijak omezeno. Základní vlastnosti Nízká cena komunikačního procesoru spolu s možností použít již odložený a nepoužívaný mobil určuje také základní parametry a vlastnosti pageru a oblasti jeho nasazení. Hlavní funkce pageru jsou: dálková signalizace při aktivaci vstupu komunikačního procesoru a to až na tři různá telefonní čísla, může posílat i SMS zprávy, tuto funkci lze povolit nebo zakázat (pouze ve spojení s telefony Siemens), možnost odposlechu prostoru, kde je pager umístěn, dálkové ovládání (dálkového zapínání a vypínání akčního členu - spotřebiče) přes zabudované relé v komunikačním procesoru (až ze tří externích telefonů), možnost aktivace a deaktivace vstupů na dálku externím mobilním telefonem. Před vstupem do objektu vstupy komunikačního procesoru deaktivujete, po opuštění objektu dalším zavoláním vstupy aktivujete. Toto je potvrzeno kontrolním voláním na externí mobil. PAG1 (jen komunikační procesor, interní mobil je mimo) je umístěn v plastové krabičce o rozměrech 47 * 67 * 25 mm, napájení komunikačního procesoru je 9 až 16 V nebo 5 V stabilizovaných, GSM rozhraní pageru PAG1 tvoří klasický mobilní telefon. Nejvhodnějším typem je Ericsson A1018s nebo Ericsson T10. Nově spolupracuje i s telefony Siemens C10, Siemens C35, Siemens M35, Siemens S35, s telefony Siemens umí PAG1 posílat i SMS zprávy. Tedy nejenom, že externí mobil zazvoní a na displeji se ukáže nápis např. ALARM BYT, ale bude 22

23 poslána i obdobná SMS zpráva pro případ, že by externí mobil byl bez signálu nebo byl vypnut, má možnost dálkové ovládání alarmového vstupu (např. blokováním napájení) z externího mobilního telefonu, lze připojit prakticky libovolné čidlo (jak pasivně spínající, tak aktivně připojující napětí), pager je optimalizován pro použití i v automobilu, komunikační procesor automaticky sleduje stav akumulátoru mobilního telefonu a nabíjí jej přes samostatné relé a tím zamezuje přebíjení tohoto akumulátoru (automatické nabíjení baterie telefonu), má nezávislé hlídání chodu procesoru ATMEL (Watchdog). Popis činnosti Princip činnosti komunikačního procesoru spočívá v aktivaci některého ze vstupů procesoru ATMEL, který je propojen sériovým kabelem s mobilním telefonem. Procesor pak po této sériové lince ovládá telefon, vybere číslo z telefonního seznamu telefonu a vytočí je. Pro větší jistotu opakuje volání několikrát a až na tři různá telefonní čísla. Externí mobil (ten co nosíme u sebe) pak zazvoní do několika sekund po aktivaci. Číslu mobilu, který je spojen s komunikačním procesorem (nazývejme jej interní mobil) lze v telefonním seznamu externího mobilu přiřadit nějaký název podle konkrétního nasazení pageru, například ALARM CHALUPA, ALARM AUTO apod. Příchozí hovor do externího mobilu lze přijmout a pak si poslechnout hluk ve sledovaném prostoru prostřednictvím interního mobilu. Pokud ovšem není příchozí hovor na externím mobilu přijat, obdržíme informaci o napadení sledovaného prostoru zadarmo, při neuskutečnění hovoru není z interního mobilu odečtena žádná částka. Pak jsou výhodou nulové provozní náklady. Základem pageru je kromě komunikačního procesoru (s procesorem ATMEL) mobilní telefon systému GSM s předplacenou službou GO nebo TWIST. Zapojení je díky použitému procesoru velmi jednoduché. Jsou zde dva vstupy aktivující volání. Jeden vstup je přímý (AKTIVACE), aktivující se spojením s GND (zemí) nebo rozpojením od GND - podle nastavení propojky J2 - viz dále. Na něj můžeme připojit kontakty relé nejrůznějších čidel, dveřní kontakty, aktivační tlačítko nebo i tranzistor, spínající k zemi. 23

24 Aktivační tlačítko (kontakt) najde uplatnění např. v prodejnách, směnárnách apod., kde v případě napadení objektu můžeme nepozorovaně přivolat ochranu. Na tento vstup nesmí být přivedeno cizí napětí (mohlo by dojít ke zničení procesoru). Pouze kontakty s ničím dalším nespojené nebo tranzistorové či logické obvody s napájením 5 V (nebo i napájené z interních obvodů komunikačního procesoru, kde je napětí 5 V užito také). Druhý vstup AKTIVACE 2 je galvanicky oddělen optočlenem OP1 a je tedy možné na něj připojit prakticky jakékoliv zařízení, resp. čidlo. Je jen třeba zvolit odpovídající hodnotu předřadného odporu R9. Hodnota 1 kω je vhodná pro napětí 5 až 12 V, což bude asi ve většině případů dostačující. Je vyveden ještě jeden vstup - DEAKTIVACE, ale ve skutečnosti se jedná o vícefunkční vstup. Ten slouží jednak k okamžitému přerušení aktivního volání v případě nechtěného spuštění, aby zbytečně nebyla vytáčena všechny tři čísla. Příkladem může být vstup do chráněné chalupy, kde první volání je na externí mobil vlastníka chalupy. Pokud toto první volání ponecháme, slouží nám k ujištění, že zařízení skutečně funguje. Druhé a případné další třetí volání (sousedům v okolí chalupy) již můžeme odblokovat stiskem tlačítka DEAKTIVACE. Mimo to můžeme tlačítkem DEAKTIVACE celý pager zapínat a vypínat, resp. blokovat jeho aktivaci pomocí aktivovaných vstupu. Toto tlačítko musí být samozřejmě ukryto, aby nebylo možno ochranu objektu snadno vypnout. Pokud tyto funkce nebudeme využívat, vstup DEAKTIVACE nemusí být zapojen. Pager dokáže nejen sám volat v případě aktivace některého ze svých vstupů, ale můžeme využít i druhý směr - tedy volání z externího mobilu na pager. Tím získáme další zajímavé funkce. Jednak, v případě tzv. spojené funkce můžeme sami svým externím mobilem alarmové vstupy buď zapnout nebo vypnout (buď budou vyhodnocovány nebo budou blokovány). Například než vstoupíme do objektu, vytočíme číslo pageru, který je v objektu umístěn. Pager zjistí, zda je číslo, ze kterého se volá oprávněno vypnout vstupy. Pokud ano, zablokuje vstupy a my můžeme vstoupit do objektu bez toho, abychom aktivovali poplach. Každým oprávněným zavoláním na pager se provádí negace posledního stavu. Tedy pokud byly vstupy zapnuty, blokují se a naopak. Jakmile z objektu odcházíme a chceme pager uvést do stavu pohotovosti, zase na něj zavoláme a vstupy se zaktivují (mohou přijímat změnu stavu čidla). Abychom měli jistotu, že jsou vstupy opravdu zapnuty, dostaneme zpět na externí mobil potvrzení 24

25 ve formě zpětného volání (ihned po uvedení pageru do stavu pohotovosti, tedy do stavu, kdy se vyhodnocuje stav na vstupech, nám pager zavolá). Druhou funkcí, kdy voláme na pager, je funkce tzv. oddělená. Zde můžeme ovládat relé Re2 zabudované v komunikačním procesoru bez ovlivňování (zapínání/blokování) vstupů. Můžeme tedy na libovolnou vzdálenost (v rámci sítě GSM) zapnout či vypnout spotřebič odpovídajícího výkonu. Opět zde platí vyhodnocení oprávněnosti, tj. musíme nejprve předvolit jedno až tři telefonní čísla, ze kterých smí být relé ovládáno. Využití této funkce je opravdu široké. Od ovládání topení na chatě nebo chalupě až po dálkové vyřazení některého důležitého obvodu v našem automobilu (např. vstřikování, přívod paliva) nebo spuštění sirény apod. Další funkcí je odposlech prostoru, kde se pager nachází (a nemusí to být prostor, který je chráněn připojeným čidlem). Kdykoliv můžeme zavolat na pager stejným způsobem, jako bychom chtěli vstupy zapnout či blokovat, popř. přepnout relé, s tím rozdílem, že jej necháme delší dobu zvonit. Pager po asi pátém zazvonění hovor příjme (linku vyzvedne) a my pomocí mikrofonu interního mobilu, popř. připojeného externího mikrofonu k internímu mobilu můžeme odposlouchávat prostor v okolí tohoto interního mobilu. Doba poslechu není omezena. Jakmile položíme (zavěsíme externí mobil), spojení se zruší, pager tento stav vyhodnotí a pokračuje v činnosti stejně, jako předtím. Platba za uskutečněný hovor je hrazena z volajícího mobilu, tj. z externího. Poslechnout si hluk ve sledovaném prostoru lze také vyzvednutím externího mobilu ihned po zavolání pageru. Toto spojení je ovšem odečítáno z kreditu interního mobilu pageru. Na druhou stranu však můžeme ihned (bez prodlevy) po spuštění poplachu zjistit, co se v místnosti nebo automobilu děje. Pokud telefon okamžitě vyzvedneme, poslechneme si a opět jej položíme, další volání pager již neprovádí (normálně bez přijetí hovoru externím mobilem volá interní mobil až na tři přednastavená čísla ve třech kolech), neboť poplachový stav byl vzat na vědomí. Přívod k externímu mikrofonu je potřeba odstínit. Nejkvalitnější poslech je vždy s originální sadou hands-free. Pokud použijeme běžně dostupné elektretové mikrofony dochází k rušení poslechu vyzařováním mobilu. Vhodným umístěním mikrofonu lze toto rušení minimalizovat.[1] 25

26 3.3 Komunikátor GD-04 DAVID od firmy Jablotron GD-04 DAVID je univerzální GSM ovládač a hlásič. David poskytuje dva výstupní kontakty silových relé X a Y (každý až 5A/250V) a čtyři vstupní svorky. Davida lze použít jako: Automatické odeslání SMS zprávy při sepnutí (anebo rozepnutí) vstupu se svorkou GND. Každé vstupní svorce (A až D) lze nastavit texty hlášení a až 8 telefonních čísel, na která se událost reportuje. Textové hlášení může být navíc zdůrazněno následným zavoláním telefonů, na které byly SMS odeslány. Vypínač ovládaný SMS zprávami. Pro zapnutí a vypnutí každého kontaktu je možné si nastavit své vlastní texty. Časový spínač, který lze aktivovat na dálku mobilním telefonem (dobu sepnutí lze nastavit od 1s do 10hodin). Relé spínané prozvoněním z telefonu. Každému relé lze nastavit až 50 telefonních čísel, na která bude reagovat. Ovládání prozvoněním je v GSM síti zdarma (David příchozí hovor nezvedne, pouze sleduje, kdo volá, a pokud je to oprávněné číslo, aktivuje při prvním zazvonění relé). To se hodí např. pro otevírání parkovacích závor apod. Relé spínané prozvoněním z telefonu s omezeným počtem použití. Při zadání oprávněného čísla lze nastavit limit a po jeho překročení David volání z tohoto čísla ignoruje. To se hodí např. pro předplatné určité služby (např. počet použití parkoviště apod.). Další přístup může správce povolit dálkově (SMS příkazem). Příslušenství, které lze využít: Zálohovací modul kterým David získá schopnost fungovat cca 12 až 24 hodin bez externího napájení. DTMF_modul pomocí kterého lze ovládat výstupní relé Davida zavoláním a zadáním číselného kódu z klávesnice telefonu. Propojovací_kabel kterým lze Davida spojit s USB portem počítače pro nastavování programem GDLink. 26

27 Radiový modul umožňuje aktivovat vstupy (A až D) pomocí bezdrátových tlačítek a detektorů řady Oasis. Umožňuje také předávat stav výstupních relé Davida (X a Y) na bezdrátové přijímače UC a AC řady Oasis. Bezdrátovými tlačítky řady RC-8x lze také lokálně ovládat relé X a Y v Davidovi (tzn. že připojený spotřebič lze ovládat jak mobilem, tak i dálkovým ovládačem). Ve spolupráci s bezdrátovými termostaty řady TP-8x lze řídit topení (lokálně ale též dálkově mobilním telefonem). [3 Zálohovací modul _DTMF modul Propojovací kabel Obr.4: GD-04 DAVID s příslušenstvím Radiový modul Relé ovládané mobilem Dva výstupní kontakty (X a Y), každý s výkonem 5 A/250 V lze použít jako: Vypínač ovládaný SMSkou. Pro zapnutí a vypnutí každého kontaktu si můžete nastavit svůj text (např. zapni světlo, vypni světlo a zatáhni žaluzie, roztáhni žaluzie ). Provedení příkazu umí DAViD potvrdit SMSkou. Časový spínač, který lze zapnout mobilem (dobu sepnutí je možné nastavit od 1 s až do 10 hodin) 27

28 Relé ovládané prozvoněním, které je možné si nastavit až 50 telefonních čísel pro každé relé. Pokud nastavené číslo volá (zvoní), hovor se nezvedne, ale relé reaguje (jako vypínač nebo jako časový spínač). Prozvonění mobilem je zdarma. Hodí se např. pro otevírání parkovacích závor, dveřních zámků, zapínaní světel apod. Oprávněným číslům lze nastavit počet použití. Například lze povolit zákazníkovi 30 otevřít závoru na parkovišti a potom mu je přístup odepřen. Správce zařízení může další vjezdy povolit SMSkou. Hlášení na mobil Čtyři vstupní svorky (A až D) mohou hlásit sepnutí a rozepnutí SMSkou (např. výpadek napájeni mrazáku a obnovení napájení mrazáku ). Každé SMS hlášení může mít 30 znaků. Každé svorce lze nastavit až 8 telefonních čísel, na které se hlášení posílá. SMS hlášení může DAViD zdůraznit tím, že po odeslání textů ještě čísla adresátů prozvoní. Zprávu o okamžitém stavu vstupních svorek a výstupních relé DAViDa si lze vyžádat dálkově SMS příkazem. DAViD může každý den potvrdit svou funkci tím, že externí mobil v určený čas prozvoní. Je-li použita předplacená SIM karta, umí si DAViD kontrolovat zůstatek kreditu a upozorní Vás, je-li nízký. Montáž lze zvládnout svépomocí: 1. Davidova GSM anténa nesmí být zastíněna kovem. Případně lze na místo původní antény připojit externí anténu - konektorem SMA, impedancí 50 ohmů, určenou pro GSM pásmo 900/1800MHz. 2. Po otevření víka lze desku s elektronikou uvolnit stiskem pružných západek. 3. Zadní plast namontujte na vybrané místo. 4. Zasaďte zpět desku s elektronikou. 5. Vložte SIM kartu rámeček držáku posuňte směrem ke svorkám a vyklopte. Po vložení karty (pozor, musí být správně orientována) držák zajistěte v zavřené poloze (posunutím). 6. Zapojte přívody[3] 28

29 3.4 Komunikátor GB T Isis Je dálkově řízený automat pro regulaci, sběr dat a ovládání přes síť GSM. GSM automat GB060 umožňuje samočinně řídit nejrůznější aplikace a přitom je na dálku pomocí sítě GSM ovládat, sbírat z nich naměřená data a modifikovat provádění obsluhy. To vše jednoduše mobilním telefonem nebo komfortně modemem ze vzdáleného počítače PC. Zároveň umožňuje přes RS232 přímo z PC odesílat a přijímat SMS zprávy, volit čísla odchozích hovorů, přijímat hovory a navazovat datového spojení například na Internet. Zařízení tedy sdružuje programovatelný automat a GSM komunikátor. Vyšší verze výrobku jsou rozšířeny o komunikační desku se vstupy čidel, popřípadě o modul GPS pro přesnou lokalizaci. GB 060 nalezne uplatnění jako vysoce účinné zabezpečení automobilů nebo nemovitostí. Zabezpečení, které vyhlásí poplach, odešle výstražnou zprávu majiteli nebo na dispečink, zprostředkuje odposlech prostoru, hovor do prostoru a umožní na vzniklou situaci reagovat spuštěním další akce. Při instalaci v automobilu, umožní pomocí přenosu zeměpisných souřadnic lokalizaci odcizeného vozu bezpečnostní agenturou. Znamená i vyšší bezpečnost pro osádku. Při umístění v automobilu rovněž umožňuje do vnitřní paměti ukládat souřadnice jízdy, které umožní vytvářet knihu jízd automobilu. Předává informaci o dosažení nebo opuštění zadaných míst na mapě. Umožňuje i rychlé snadné získání pozice auta na dotaz mobilním telefonem. Pro dům to může být automatická regulace se záznamem, dálkové ovládání spotřebičů a nadstandardní zabezpečení nebo dálkový dohled. Pro průmysl pak automatická regulace s hlášením poruch, záznam naměřených veličin, přenos dat z odlehlých míst nebo dálkové ovládání procesů. GB060 umožňuje přímo připojit teplotní čidla, čidla pro identifikaci, GPS modul pro získání souřadnic, reléové výstupy, A/D převodníky, libovolná čidla s komunikací RS485, RS232 a CANBUS, externí mikrofon pro příposlech prostoru, externí reproduktor a klávesnici pro volbu čísla.[1] 29

30 Obr. 5: Komunikátor GB T Isis Funkce : GSM zabezpečení tichým alarmem, odesílá SMS zprávy a prozvání na mobilní telefon majitele nebo na dispečink bezpečnostní agentury. Tichý alarm neruší okolí v případě planých poplachů! Hlášení limitních a poruchových stavů na mobilní telefon - závisí na volbě instalovaných čidel. Automatická aktivace a deaktivace alarmu přístupovou kartou, pouhým přiblížením do dosahu čtecího zařízení nebo čipovými klíči v místě instalace. Automatické volání a rozesílání SMS zpráv v případě překročení nastavených mezí (maximální teplota, stav elektroměru...). Dálkové spínání spotřebičů pomocí SMS nebo prozvoněním z přednastavených telefonních čísel. Vzdálený reset přenosových zařízení ( vysílačů, access pointů, převaděčů...). Příposlech a hovor v místě instalace pro kontrolu střeženého prostoru. 30

31 Komunikátor informuje o správné funkci formou pravidelné týdenní SMS na displej mobilního telefonu, automaticky informuje o nízkém kreditu a hlásí poruchové stavy jako např. výpadek napájení atd. Odeslání SMS s nastaveným textem nebo zadanými hodnotami naměřených veličin Komunikátory Isis jsou vyráběny v systému kvality ISO 9001, mají atest 8 SD a značku CE. Veškeré použité komponenty jsou homologovány. Odeslání SMS s nastaveným textem nebo zadanými hodnotami naměřených veličin Zapsání naměřené hodnoty do paměti reportu Plánování akcí: Stejně tak lze výše popsané akce vyvolat na základě záznamů v plánu akcí. Akce lze plánovat jako násobek času, například každých 10 minut, každý třetí den, každý druhý týden atd. Vyžádání naměřených hodnot: Vyžádat si naměřené hodnoty vstupů je možné SMS zprávami, nebo z PC datovým spojením pomocí modemu. Datovým spojením si rovněž můžete vyžádat přečtení záznamu všech dosud naměřených hodnot (reportu). K výrobku lze připojit reproduktor a externí mikrofon pro odposlech, ten lze aktivovat i SMS zprávou. Stiskem jediného tlačítka vytočí GB 060 přednastavené telefonní číslo a umožní hlasovou komunikaci. GB 060 lze nakonfigurovat z PC po sériové lince RS 232. Konfiguraci lze též provést na dálku datovým přenosem přes GSM. Vybrané funkce lze konfigurovat i SMS zprávami. Další komunikační funkce: GB 060 může sloužit na centrálním pracovišti jako modem u PC pro komunikaci, konfiguraci a sběr dat z dalších GB 060 na vzdálených pracovištích přes GSM. GB 060 umožňuje komfortní odesílání a příjem SMS zpráv z PC a to i všem počítačům zapojeným v síti s tímto PC. 31
