SU - Stavební úpravy a přístavba objektu

Transkript

1 NÁZEV STAVBY OSA projekt s.r.o., Kafkova 1o, 102 oo Ostrava SU - Stavební úpravy a přístavba objektu Soupis stavebních prací,dodávek a služeb s výkazem výměr I li ID Číslopo ložky Popis Celkem AV Technika Množstevní Jednotková cena /Kč bez DPH Množství Cena celkem / Kč bezdph 1. m.č.105 Učebna ks 0 2. m.č.120 Víceúčelový sál ks 0 3. m.č.120 Víceúčelový sál - kino ks 0 4. m.č.121 Multifunkční učebna ks 0 5. m.č.122 Zkušebna KD ks 0 6. m.č.202 Laboratoř PC sim. ks 0 7. m.č.209 Laboratoř exp. AVT ks 0 8. m.č.207 Zvuková lab. ks 0 9. m.č.222 Střižna ks m.č.230 Studio KD, AT ks 0 Cena za sestavu AV 0 Poznámka 1: Rozpočtované ceny jsou kalkulovány v cenové hladině platné v době dokončení projektové dokumentace.poznámka 2: Doporučujeme revizi projektové dokumentace, uběhne-li od termínu zpracování projektu do realizace období delší než 12 měsíců.poznámka 3: U položek, kde není uvedeno jinak, platí standardní dvouletá záruka. V případě odchylného požadavku zadavatele je potřeba uvažovat náklady za rozšíření takové záruky.

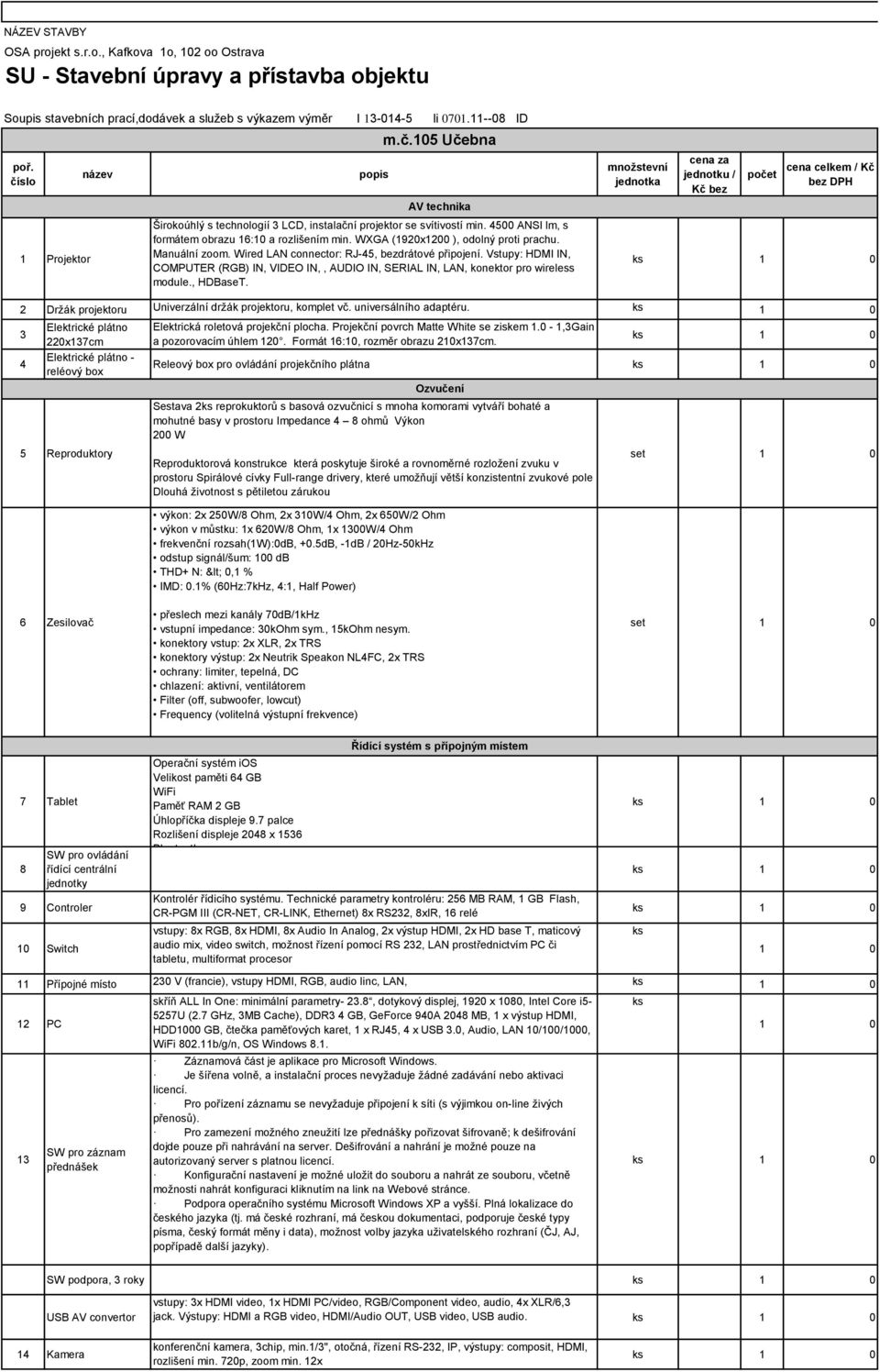

2 NÁZEV STAVBY OSA projekt s.r.o., Kafkova 1o, 102 oo Ostrava SU - Stavební úpravy a přístavba objektu Soupis stavebních prací,dodávek a služeb s výkazem výměr I li ID m.č.105 Učebna poř. číslo název popis množstevní cena za jednotku / Kč bez počet cena celkem / Kč AV technika 1 Projektor Širokoúhlý s technologií 3 LCD, instalační projektor se svítivostí min ANSI lm, s formátem obrazu 16:10 a rozlišením min. WXGA (1920x1200 ), odolný proti prachu. Manuální zoom. Wired LAN connector: RJ-45, bezdrátové připojení. Vstupy: HDMI IN, COMPUTER (RGB) IN, VIDEO IN,, AUDIO IN, SERIAL IN, LAN, konektor pro wireless module., HDBaseT. 2 Držák projektoru Univerzální držák projektoru, komplet vč. universálního adaptéru. 3 4 Elektrické plátno 220x137cm Elektrické plátno - reléový box Elektrická roletová projekční plocha. Projekční povrch Matte White se ziskem 1.0-1,3Gain a pozorovacím úhlem 120. Formát 16:10, rozměr obrazu 210x137cm. Releový box pro ovládání projekčního plátna Ozvučení Sestava 2ks reprokuktorů s basová ozvučnicí s mnoha komorami vytváří bohaté a mohutné basy v prostoru Impedance 4 8 ohmů Výkon 200 W 5 Reproduktory Reproduktorová konstrukce která poskytuje široké a rovnoměrné rozložení zvuku v prostoru Spirálové cívky Full-range drivery, které umožňují větší konzistentní zvukové pole Dlouhá životnost s pětiletou zárukou výkon: 2x 250W/8 Ohm, 2x 310W/4 Ohm, 2x 650W/2 Ohm výkon v můstku: 1x 620W/8 Ohm, 1x 1300W/4 Ohm frekvenční rozsah(1w):0db, +0.5dB, -1dB / 20Hz-50kHz odstup signál/šum: 100 db THD+ N: < 0,1 % IMD: 0.1% (60Hz:7kHz, 4:1, Half Power) 6 Zesilovač přeslech mezi kanály 70dB/1kHz vstupní impedance: 30kOhm sym., 15kOhm nesym. konektory vstup: 2x XLR, 2x TRS konektory výstup: 2x Neutrik Speakon NL4FC, 2x TRS ochrany: limiter, tepelná, DC chlazení: aktivní, ventilátorem Filter (off, subwoofer, lowcut) Frequency (volitelná výstupní frekvence) 7 Tablet 8 SW pro ovládání řídící centrální jednotky 9 Controler 10 Switch Operační systém ios Velikost paměti 64 GB WiFi Paměť RAM 2 GB Úhlopříčka displeje 9.7 palce Rozlišení displeje 2048 x 1536 Bluetooth Řídící systém s přípojným místem Kontrolér řídicího systému. Technické parametry kontroléru: 256 MB RAM, 1 GB Flash, CR-PGM III (CR-NET, CR-LINK, Ethernet) 8x RS232, 8xIR, 16 relé vstupy: 8x RGB, 8x HDMI, 8x Audio In Analog, 2x výstup HDMI, 2x HD base T, maticový audio mix, video switch, možnost řízení pomocí RS 232, LAN prostřednictvím PC či tabletu, multiformat procesor ks 11 Přípojné místo 230 V (francie), vstupy HDMI, RGB, audio linc, LAN, 12 PC 13 SW pro záznam přednášek skříň ALL In One: minimální parametry- 23.8, dotykový displej, 1920 x 1080, Intel Core i5-5257u (2.7 GHz, 3MB Cache), DDR3 4 GB, GeForce 940A 2048 MB, 1 x výstup HDMI, HDD1000 GB, čtečka paměťových karet, 1 x RJ45, 4 x USB 3.0, Audio, LAN 10/100/1000, WiFi b/g/n, OS Windows 8.1. Záznamová část je aplikace pro Microsoft Windows. Je šířena volně, a instalační proces nevyžaduje žádné zadávání nebo aktivaci licencí. Pro pořízení záznamu se nevyžaduje připojení k síti (s výjimkou on-line živých přenosů). Pro zamezení možného zneužití lze přednášky pořizovat šifrovaně; k dešifrování dojde pouze při nahrávání na server. Dešifrování a nahrání je možné pouze na autorizovaný server s platnou licencí. Konfigurační nastavení je možné uložit do souboru a nahrát ze souboru, včetně možnosti nahrát konfiguraci kliknutím na link na Webové stránce. Podpora operačního systému Microsoft Windows XP a vyšší. Plná lokalizace do českého jazyka (tj. má české rozhraní, má českou dokumentaci, podporuje české typy písma, český formát měny i data), možnost volby jazyka uživatelského rozhraní (ČJ, AJ, popřípadě další jazyky). ks SW podpora, 3 roky USB AV convertor vstupy: 3x HDMI video, 1x HDMI PC/video, RGB/Component video, audio, 4x XLR/6,3 jack. Výstupy: HDMI a RGB video, HDMI/Audio OUT, USB video, USB audio. 14 Kamera konferenční kamera, 3chip, min.1/3", otočná, řízení RS-232, IP, výstupy: composit, HDMI, rozlišení min. 720p, zoom min. 12x

3 15 Vestavný rack katedry do AV Rack Racková (19 standardní šířka) konstrukce pro osazení do katedry, police, vykrývací plechy, rozvodné panely 230V, ostatní příslušenství. výška 14U 16 Extender pro přenos HDMI signálů AV technika - kabeláž Extender pro přenos HDMI signálů po Cat 5 pro HDTV 1080p/60 a 1920x1200, reciever, transmiter. 17 HDMI kabel 10 m 18 HDMI kabel 3 m 19 UTP kabel HDMI/HDMI M/M HighSpeed s Ethernetem 1080p, 4k video a 3D video. Směrový kabel - směr zapojení označen šipkami. LGC (Long Grain Cooper ) měděné vlákno s menším počtem hraničních zrn. OFHC (Oxygen-Free-High- Conductivity). Polyetylénové dielektrikum HDMI/HDMI M/M HighSpeed s Ethernetem 1080p, 4k video a 3D video. Směrový kabel - směr zapojení označen šipkami. LGC (Long Grain Cooper ) měděné vlákno s menším počtem hraničních zrn. OFHC (Oxygen-Free-High- Conductivity). Polyetylénové dielektrikum Stíněný kabel CAT6 s LSOH pláštěm. Nejvyšší podporovaný protokol BaseT, 1000BaseTX. Stínění - fólie kolem všech 4 párů. Šířka pásma MHz. Jednotlivé páry odděleny plastovým křížem. m Symetrický stíněný audio stereo kabel Symetrický stíněný audio stereo kabel 2 x 2 x 0,22. Rozměr 4,5 x 9,1 mm ( dvojkabel ). instalační m Konektory Set odpovídajících konektorů a redukcí Ostatní drobný montážní materiál AV technika - cena celkem Instalace video (Projektor včetně držáku) Instalace audio (Reproduktory) Instalace kabeláže včetně konektorů (Příprava a pokládka kabelového svazku. Konektory: audio, video, řízení, napájení.) Instalace řídícího systému (Řídící, Ovládací prvky, Silové vypínače ovládané z ŘS) Instalace speciální (Switch) Další práce (Vykládka/nakládka, úklid materiálu, nářadí, likvidace obalů). Programování a SW práce (Řídící systém, Režimy a předvolby na dotykovém panelu, Programování silových okruhů, Tvorba manuálu pro systém) set set set set set set hodin Projektový managment (Obhlídka na místě, Konzultace) Projektová příprava, inženýring, předání, školení (Doplnění projektové dokumentace před akcí. Přejímka stavební připravenosti, převzetí místa instalace. Předání díla. Inženýring - vedení instalace. Systémové testy.) Dokumentace skutečného stavu Zaškolení uživatele Doprava materiálu a zboží Ostatní drobný montážní materiál AV technika - instalace a služby Poznámka 1: Rozpočtované ceny jsou kalkulovány v cenové hladině platné v době dokončení projektové dokumentace. Poznámka 2: Doporučujeme revizi projektové dokumentace, uběhne-li od termínu zpracování projektu do realizace období delší než 12 měsíců. set set Poznámka 3: U položek, kde není uvedeno jinak, platí standardní dvouletá záruka. V případě odchylného požadavku zadavatele je potřeba uvažovat náklady za rozšíření takové 0

4 NÁZEV STAVBY OSA projekt s.r.o., Kafkova 1o, 102 oo Ostrava SU - Stavební úpravy a přístavba objektu Soupis stavebních prací,dodávek a služeb s výkazem výměr I li ID p. číslo název 1 projektor popis 3čipový DLP projektor s výkonem ANSI lumenů, rozlišení 1920x1080. Životnost lampy 2,500 hodin. Kontrast obrazu 10,000:1. Možnost aktivní 3D projekce. množstevní cena za jednotku / Kč počet cena celkem / Kč 2 Volitelný objektiv pro dosažení obrazu šíře 5000 mm z optimální vzdálenosti. 3 Atypický držák projektoru, včetně kotvení k nosné části stropu. 4 Elektrické plátno s vypínáním povrchu, šířky 5000mm. Povrch Matte White. Elektrická roletová projekční plocha s bočním vypínáním povrchu. Projekční povrch Matte White se ziskem Gain a pozorovacím úhlem 120. Formát 16:9. 5 Montážní sada pro stropní montáž projekčního plátna 6 Pomocná konstrukce pro ukotvení plátna k nosné části stropu 7 PC m.č.120 Víceúčelový sál AV technika skříň ALL In One: minimální parametry- 23.8, dotykový displej, 1920 x 1080, Intel Core i5-5257u (2.7 GHz, 3MB Cache), DDR3 4 GB, GeForce 940A 2048 MB, 1 x výstup HDMI, HDD1000 GB, čtečka paměťových karet, 1 x RJ45, 4 x USB 3.0, Audio, LAN 10/100/1000, WiFi b/g/n, OS Windows 8.1. SW pro záznam přednášek Záznamová část je aplikace pro Microsoft Windows. Je šířena volně, a instalační proces nevyžaduje žádné zadávání nebo aktivaci licencí. Pro pořízení záznamu se nevyžaduje připojení k síti (s výjimkou on-line živých přenosů). Pro zamezení možného zneužití lze přednášky pořizovat šifrovaně; k dešifrování dojde pouze při nahrávání na server. Dešifrování a nahrání je možné pouze na autorizovaný server s platnou licencí. Konfigurační nastavení je možné uložit do souboru a nahrát ze souboru, včetně možnosti nahrát konfiguraci kliknutím na link na Webové stránce. Podpora operačního systému Microsoft Windows XP a vyšší. Plná lokalizace do českého jazyka (tj. má české rozhraní, má českou dokumentaci, podporuje české typy písma, český formát měny i data), možnost volby jazyka uživatelského rozhraní (ČJ, AJ, popřípadě další jazyky). SW podpora, 3 roky

5 Publikační SW Publikační software umožňuje vytvoření, přehrávání, správu a distribuci záznamů přednášek, prezentací či jiných sdělení. Přehrávání výsledné prezentace je možné jako on-line přenos (živé vysílání v reálném čase) nebo jako on-demand záznam. Synchronizace obrazu a zvuku (z kamery a mikrofonu) s prezentací prováděnou na jiném zařízení s FireWire nebo USB výstupem (např.: PC, notebook, vizualizér, tablet, elektronická tabule, atd.). Snímky prezentace jsou zaznamenávány v plném původním rozlišení signálu/obrazovky jako jednotlivé soubory a je možné je v tom rozlišení i přehrávat. Cílem je zachovat maximální čitelnost a zároveň minimalizovat datový tok. Z toho důvodu jsou považována za nevyhovující řešení využívajících souběžné přehrávání dvou videokanálů. Datový tok záznamu nesmí přesahovat 5MB/minutu záznamu. Publikační software musí mít inteligentní systém rozpoznávání změn na snímaném signálu/obrazovce, který dokáže rozlišit skutečné změny obrazu od časových variací vznikajících u analogových obrazových kanálů, a ukládat nový snímek pouze u skutečných změn. Možnost přesunovat se v on-demand záznamu libovolně vpřed i vzad tak, aby všechny zdroje signálů (video, zvuk, i snímky prezentace) zůstávaly stále synchronní. Vytvoření a uložení metadat k obsahu zaznamenávané přednášky. On-demand záznam prezentace je možné uložit na server pomocí serverové části publikačního software. Alternativně je možné záznam uložit na libovolný běžný webový server (internet, intranet). Plná funkce softwarového řešení musí být doložena během výběrového řízení na hardware a v místě výkonu činnosti objednatele. Přehrávač je webová aplikace, spustitelná v běžném Internetovém browseru. Přehrávač musí podporovat operační systémy Windows XP a výše, Mac OS X, ios, Android, Linux a browsery MSIE, Google Chrome, Firefox, Safari. Pro aktuální verze browserů nesmí přehravač vyžadovat instalaci žádných pluginů ani dodatečného software; videozáznam je přehráván pomoci HTML5 technologie. Pro zpětnou kompatibilitu na starších browserech (např. IE8, IE9) je možné vyžadovat instalaci Silverlight. Přehrávání on-line živého vysílání smí vyžadovat instalaci Silverlight a být podporováno jen na platformách, kde je Silverlight dostupný. Plná lokalizace do českého jazyka (tj. má české rozhraní, má českou dokumentaci, podporuje české typy písma, český formát měny i data), možnost volby jazyka uživatelského rozhraní (ČJ, AJ, popřípadě další jazyky). Přehrávač by měl umožnit volitelně zobrazit spolu s prezentací informační poutače ( bannery ); nastavení poutačů je součástí metadat prezentace nastavitelné při záznamu prezentace. Serverová část umožňuje uživatelům správu prezentací nahraných na server. V rámci správy si každý uživatel může zobrazit seznam svých prezentací, editovat metadata prezentace, případně prezentaci smazat. Serverová část umožňuje uživatelům export zvolené prezentace ve formě, kterou bude možné uložit na různá paměťová média (CD/DVD/BD, USB klíče, externí disky, ap.) a přehrávat off-line, bez připojení k síti. Serverová část umožňuje potenciálně neomezené množství uživatelů. Serverová část bude instalována na počítačích objednatele a bude provozována objednatelem. Musí podporovat Windows Server 2008R2. Integrace aplikace s informačním systémem IS/STAG: Aplikace umožňuje propojení se systémem IS/STAG na několika úrovních: Uživatel s rolí UČITEL má u svých předmětů možnost přímého spuštění nahrávání záznamu pomocí aplikace. Výsledná nahrávka bude v systému navázána na daný předmět a je uložena na serveru. Uživatel s rolí STUDENT vidí zveřejněné nahrávky z aplikace ke svým předmětům přímo v IS/STAG v části Studijní materiály a má možnost si je libovolně přehrát v běžném internetovém prohlížeči. Ve formě, kterou bude možné uložit na různá paměťová média (CD/DVD/BD, USB klíče, externí disky, ap.) a přehrávat off-line, bez připojení k síti. Serverová část umožňuje potenciálně neomezené množství uživatelů. Serverová část je instalována na počítačích objednatele a je provozována objednatelem. Musí podporovat Windows Server 2008R2. HW server USB AV convertor 8 Kamera vstupy: 3x HDMI video, 1x HDMI PC/video, RGB/Component video, audio, 4x XLR/6,3 jack. Výstupy: HDMI a RGB video, HDMI/Audio OUT, USB video, USB audio. konferenční kamera, 3chip, min.1/3", otočná, řízení RS-232, IP, výstupy: composit, HDMI, rozlišení min. 720p, zoom min. 12x Ozvučení

6 9 Mixážní pult 11 Zesilovač mixážní pult 32 kanálů, 31 vstupů na 16 výstupů, maticový mix, řízení RS 232, manuální i dálkové ovládání, možnost zvukového záznamu a odbavení záznamu z USB, rozšíření pomocí extenderu o 16 vstupních a 8 výstupních portů v matici. výkon: 2x 650W/8 Ohm, 2x 620W/4 Ohm, 2x 1300W/2 Ohm výkon v můstku: 1x 620W/8 Ohm, 1x 1300W/4 Ohm frekvenční rozsah(1w):0db, +0.5dB, -1dB / 20Hz-50kHz odstup signál/šum: 100 db THD+ N: < 0,1 % IMD: 0.1% (60Hz:7kHz, 4:1, Half Power) přeslech mezi kanály 70dB/1kHz vstupní impedance: 30kOhm sym., 15kOhm nesym. konektory vstup: 2x XLR, 2x TRS konektory výstup: 2x Neutrik Speakon NL4FC, 2x TRS ochrany: limiter, tepelná, DC chlazení: aktivní, ventilátorem Filter (off, subwoofer, lowcut) Frequency (volitelná výstupní frekvence) výkon: 2x 650W/8 Ohm, 2x 620W/4 Ohm, 2x 1300W/2 Ohm výkon v můstku: 1x 620W/8 Ohm, 1x 1300W/4 Ohm frekvenční rozsah(1w):0db, +0.5dB, -1dB / 20Hz-50kHz odstup signál/šum: 100 db THD+ N: < 0,1 % IMD: 0.1% (60Hz:7kHz, 4:1, Half Power) 12 Zesilovač přeslech mezi kanály 70dB/1kHz vstupní impedance: 30kOhm sym., 15kOhm nesym. konektory vstup: 2x XLR, 2x TRS konektory výstup: 2x Neutrik Speakon NL4FC, 2x TRS ochrany: limiter, tepelná, DC chlazení: aktivní, ventilátorem Filter (off, subwoofer, lowcut) Frequency (volitelná výstupní frekvence) 13 Reprobox Frekvenční rozsah 155Hz - 3dB/100 Hz - 16KHz, Výkon 300 W/1200 W Vyzařovací úhel: horizontální 145 stupňů, vertikální 20 stupňů ks Reproduktor Frekvenční rozsah 50Hz - 15KHz, Výkon 300 W/1200 W 15 Příprava pro kotvení reproduktorů do stěny ks Jednokanálový eliminátor zpětné vazby s fázovým posunem, digitální zpracování signálu, vhodné pro akusticky náročné prostředí, spec. směšovač pro dva mikrofony na řeč. Pultu Zesilovač pro indukční smyčku (vyhovuje IEC 60849), bezdrátový přenos audio signálu pro nedoslýchavé (kina, divadla atd.), 2 Audio vstupy Line/Mic, výstupní výkon pro pokrytí až 600 m2, proudově řízená smyčka, excelentní kvalita řeči i hudby, automatická regulace.

7 UHF bezdrátový set - ruční mikrofon s mikrofonní vložkou, superkardioidní charakteristika, 70Hz-20 khz, přenosné pásmo MHz, síťový µc diverzní přijímač, 1200 přeladitelných freq., pilot tone, 19" rack uchycení, výkon vysílače 50 mw, provoz až 14 hodin, 1x AA baterie, IR nastavení vysílač -> přijímač UHF bezdrátový set - náhlavní mikrofon s kardioidní charakteristikou, 35Hz-20 khz, kapesní vysílač, přenosné pásmo MHz, síťový µc diverzní přijímač, 1200 přeladitelných freq., pilot tone, 19" rack uchycení, výkon vysílače 50 mw, provoz až 14 hodin, 1x AA baterie, IR nastavení vysílač -> přijímač dvojitá inteligentní nabíječka pro UHF vysílače bezdrátových mikrofonů / 1,2 V NiMH AA akumulátorové baterie (> 2000 mah), nabíjí bez vyjmutí baterií z vysílačů, set vč. síť. zdroje a 2x AA 1,2 V NiMH akumulátorové baterie (> 2100 mah), 188x115x78 mm. 21 Mikrofonní stativ s ramenem. Výška 900/1605 mm, rameno 460/770 mm. 22 Nylonový voděodolný obal pro 2 mikrofonní stojany nebo 2 malé stojany na reproboxy. 23 Stolní stojánek s nástavcem, závit 3/8". výška 175 mm 24 Anténní rozbočovač, 2x 1:5, aktivní, vč. napájení přijímačů po ant. kabelu, MHz, impedance 50 Ω, vč. kabelů k přijímači a k čelním anténám, 19" úchyty, napájecí zdroj 25 Aktivní všesměrová anténa UHF, MHz, vestavěný zesilovač, celkový zisk 17dB +/ 1dB, výstup BNC, 50 ohm, napájení 8 V DC/46 ma, dodávka vč. klipsny pro připevnění na držák. 26 držák pro upevnění ext. antény, závit 3/8". výška 155 mm, Ø 73 mm. 27 Sestava poslechových monitorů 5,25" + 0,75", 2x35W, 80Hz - 20 khz, vstup XLR, Jack 6,3 a RCA, aktivní + pasivní reprosoustava vč. propojovacího kabelu 3m, cena za pár pár x nástěnný držák vč. držáku pro napájecí adaptér, pro sestavu reproduktorů pár Dynamická profesionální sluchátka pro monitoring, uzavřená, stereo, 64 Ω ks Mikrofon na stolním stojánku, kardioidní charakteristika, spínací tlačítko, 0,5m kroucený kabel s XLR konektorem Konferenční, reproduktor, mikrofonní konektor screwlock, tlačítko mikrofonu, kanálový volič, 2x sluchátkový výstup s nastavením hlasitosti Konferenční mikrofon vč. husího krku, kardioidní charakteristika, 50 Hz - 20 khz, max. SPL 133 db, odolný GSM rušení, konektor screwlock, délka 500mm. Otevřená dynamická konferenční sluchátka, 1,5m kabel s 3,5mm mono jack konektorem, frekvenční rozsah 20 Hz - 20 khz, impedance 150 Ohm, citlivost 105 db (+3 db / 1 khz), odstup signál / šum < 0,3% (THD), kontaktní tlak nižší než 2,5 N, vyměnitelné náušníky Interface 40 Switch vstupy: 8x RGB, 8x HDMI, 8x Audio In Analog, 4x výstup HDMI, 4x HD base T, maticový audio mix, video switch, možnost řízení pomocí RS 232, LAN prostřednictvím PC či tabletu, multiformat procesor

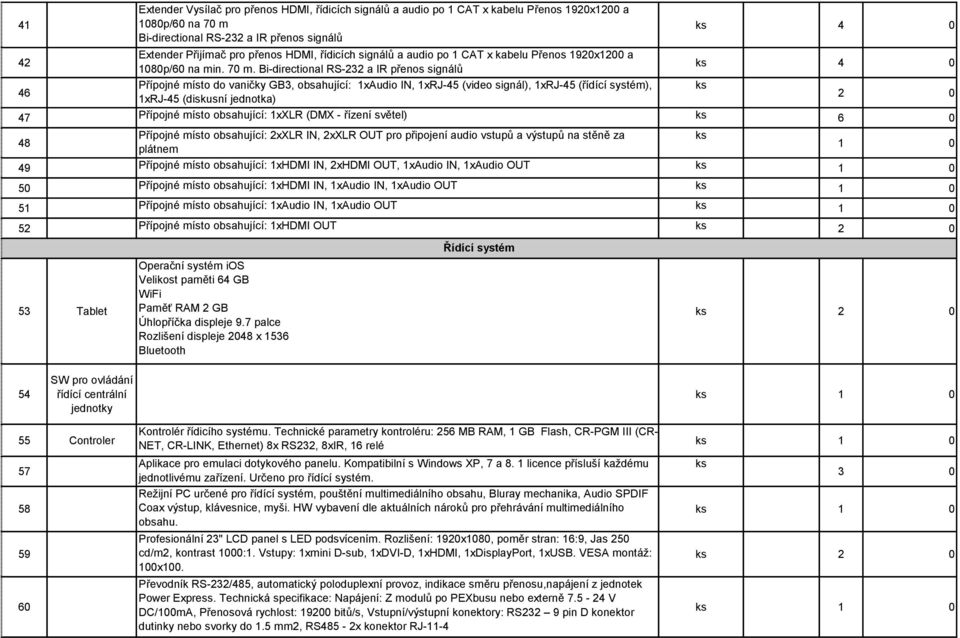

8 Extender Vysílač pro přenos HDMI, řídicích signálů a audio po 1 CAT x kabelu Přenos 1920x1200 a 1080p/60 na 70 m Bi-directional RS-232 a IR přenos signálů Extender Přijímač pro přenos HDMI, řídicích signálů a audio po 1 CAT x kabelu Přenos 1920x1200 a 1080p/60 na min. 70 m. Bi-directional RS-232 a IR přenos signálů Přípojné místo do vaničky GB3, obsahující: 1xAudio IN, 1xRJ-45 (video signál), 1xRJ-45 (řídící systém), 1xRJ-45 (diskusní ) ks 4 0 ks 4 0 ks Přípojné místo obsahující: 1xXLR (DMX - řízení světel) ks Přípojné místo obsahující: 2xXLR IN, 2xXLR OUT pro připojení audio vstupů a výstupů na stěně za plátnem ks 49 Přípojné místo obsahující: 1xHDMI IN, 2xHDMI OUT, 1xAudio IN, 1xAudio OUT 50 Přípojné místo obsahující: 1xHDMI IN, 1xAudio IN, 1xAudio OUT 51 Přípojné místo obsahující: 1xAudio IN, 1xAudio OUT 52 Přípojné místo obsahující: 1xHDMI OUT Řídící systém 53 Tablet Operační systém ios Velikost paměti 64 GB WiFi Paměť RAM 2 GB Úhlopříčka displeje 9.7 palce Rozlišení displeje 2048 x 1536 Bluetooth 54 SW pro ovládání řídící centrální jednotky 55 Controler Kontrolér řídicího systému. Technické parametry kontroléru: 256 MB RAM, 1 GB Flash, CR-PGM III (CR- NET, CR-LINK, Ethernet) 8x RS232, 8xIR, 16 relé Aplikace pro emulaci dotykového panelu. Kompatibilní s Windows XP, 7 a 8. 1 licence přísluší každému jednotlivému zařízení. Určeno pro řídící systém. Režijní PC určené pro řídící systém, pouštění multimediálního obsahu, Bluray mechanika, Audio SPDIF Coax výstup, klávesnice, myši. HW vybavení dle aktuálních nároků pro přehrávání multimediálního obsahu. Profesionální 23" LCD panel s LED podsvícením. Rozlišení: 1920x1080, poměr stran: 16:9, Jas 250 cd/m2, kontrast 1000:1. Vstupy: 1xmini D-sub, 1xDVI-D, 1xHDMI, 1xDisplayPort, 1xUSB. VESA montáž: 100x100. Převodník RS-232/485, automatický poloduplexní provoz, indikace směru přenosu,napájení z jednotek Power Express. Technická specifikace: Napájení: Z modulů po PEXbusu nebo externě V DC/100mA, Přenosová rychlost: bitů/s, Vstupní/výstupní konektory: RS232 9 pin D konektor dutinky nebo svorky do 1.5 mm2, RS485-2x konektor RJ-11-4 ks 3 0

9 61 62 Šestikanálové relé pro spínání zátěží do 10A, 6 nezávislých bezpotenciálových přepínacích výstupů, řízení po sběrnici PEXbus a externími tlačítky, testovací tlačítka na čelním panelu, programovatelné parametry pro každé relé (odezva na vstup, zpožděné zapnutí/vypnutí, paměť, sekvence pro ovládání motorů), indikace napájení a stavu relé. Technická specifikace: Napájecí napětí: 230V / 50/60Hz, 50 ma, Počet spínaných výstupů: 6, Maximální zátěž: 230V/10A každý výstup při odporové zátěži Jednotka pro řízení elektronických předřadníků zářivek, možnost rozdělení 64 stmívatelných předřadníků zářivek na jedné sběrnici až na 15 nezávislých skupin, kompatibilní s předřadníky DALI firem Philips, Osram, Tridonic, Helvar a pod..., řízení všech skupin po sběrnici PEXbus a dvou z nich i externími tlačítky, testovací tlačítka na čelním panelu, programovatelné parametry (odezva na vstupy, min., max. hodnota výstupního napětí, rychlost stmívání), indikace výstupní úrovně, a zkratované sběrnice k zářivkám. Technická specifikace: Napájecí napětí: 230V / 50/60Hz, 50 ma ks Tříkanálová pro potlačení elektromagnetického rušení pro napětí do 275V, 3 RC odrušovací členy pro spínání motorů. Technická specifikace: Počet odrušovaných okruhů: 3, Maximální odrušované napětí: 275V AC, Maximální odrušovaný proud: 10 A ks Digitální centrální - řízení a napájení pro min.120 jednotek, tlumočení pro 4 jazyky, RJ45 pro 6x20 jedn., 2x XLR F vstup, 1x XLR M výstup, Dsub 15-pin - 6x nesym. audio výstup, 3,5 mm jack - sluchátka, 3x RS-232 Tlumočnická, reproduktor, mikrofon 380 mm, LED kroužek, výstupní kanál A, B, 2x RJ45, 2x 3,5 mm jack - sluchátka 66 Profesionální tlumočnická sluchátka, dynamická, hygyenické provedení náušníků 67 Propojovací kabel, 2m 68 Propojovací kabel, 20m kanálový digitální IR vysílač, 2x XLR vstup, 8x RCA vstup, 1x BNC vstup, 4x BNC výstup pro zářiče (max. 4 x 30 zářičů), konfigurační LCD displej, vysílá jméno tlumoč. kanálu, vestavěný vysílač pro monitoring Digitální zářič IR distribuce 25W, 1x BNC vstup, 1x BNC výstup, 25W, max. pokrytí cca 650 m² pro 1-4 kanály 71 Kotvení zářiče do stěny 72 8 kanálový digitální IR přijímač, 3,5 mm sluchátkový výstup, IR vstup 4 mw/m², ůhel příjmu 270, informační LCD displej s ID kanálu, pojmenování kanálu, hlasitostí ks Akumulátor pro přijímač R8, 2,4V, 2000 mah ks Otevřená dynamická konferenční sluchátka ks Náhr. náušníky pro konferenční sluchátka (pár) ks Nabíjecí kufr pro 60 přijímačů R8, nabíjecí cyklus 2 hod. 77 Tlumočnický systém Titulkovací systém Datový projektor o výkonu 7000ANSI lm, Rozlišení 1920x1080, Obraz 16:10 s možností přepnutí na 16"9. 5x2,81m, projekční vzdálenost 14-22m. Vstupy minimálně: 1xHDMI(DVI), 1xRS-232

10 78 Volitelný objektiv 2,8-4,6:1 79 Rámeček pro vymaskování obrazu 80 Konstrukce pro projektor. 81 PC pracovní stanice pro zpracování titulků, Intel HD Graphics 4000, 8GB, 500GB, W8Pro-W7Pro, 3y, KBD CZ, mouse ks Inch Monitor 83 Titulkovací aplikace na míru s možností online i offline odbavení titulků. 84 Instalace a konfigurace 85 Integrace s NTP serverem a sekundárním projekčním serverem 86 Implementace požadavků zákazníka, finalizace, řízení projektu 87 Systém osvětlení Osvětlovací stolní pult pro řízení 24 kanálů a 30 inteligentních světel, 20 stránek s 12 submastery, playback stack, MIDI, RDM, USB konektor pro zaznamenávání presetů, funkce uzamčení 88 Monitor k osvětlovacímu pultu, VGA IN 89 DMX Splitter / Booster 1xIn, 1x Link, 4 opticky izolované výstupy, XLR3 i XLR5, 19" rack 1U 90 Divadelní svítidlo 150 W LED COB, 3000 K, motorizovaný zoom 9-74, DMX řízení, klapky. ks LED PAR x 3W Tri Led RGB, DMX, m, 3 kg max ks Inteligentní pohyblivé LED spot svítidlo, minimálně 75W, Pan, Tilt, barevný kotouč, statická goba, rotační goba, rotační prisma. 93 Pojišťovací lanko 3x60 mm ks Zavěšovací "C" s protiplechem ks Držák světel, objímka, pro trubku 50 mm ks Stojan pro světla s T barem pro 4 světla, 97 Tyče pro zavěšení světel o průměru 50mm. 1x pod strop, 2x boční stěny. Včetně ukotvení do stropu a stěn. set 98 Ostatní drobný montážní materiál 99 Kompletní instalace. 100 Programování, zaškolení Mobilní řečnický pult set 101 Mobilní řečnický pult s kolečky a skříňkou pro techniku. Uzamykatelná dvířka zpředu, přístup do skříňky i zezadu. Výsuvné police pro notebook, případně další techniku. Vnější rozměry cca: 1000x750x1300mm. 102 Racková (19 standardní šířka) konstrukce pro osazení do řečnického pultu, police, ostatní příslušenství. ks

11 103 19" rozvodný panel 1U 8x230V UTE, přívod černý - 2m 104 Ostatní vybavení: vedení kabeláže, vyvazování 105 Vestavné přípojné místo s odklopnou kovovou deskou a min. 4 otvory pro vytahovací kabely. Včetně vytahovacích kabelů: 1x HDMI, 1x audio, 1x LAN. 106 Zásuvky 230V/5A pro vestavné přípojné místo. 107 Vytahovací kabely pro vestavné přípojné místo: 1x HDMI, 1x audio, 1x LAN " rozvaděč stojanový 42U/600x800 skleněné dveře, šedý 109 Patch Panel (1U, 48 CAT6 RJ45 portů + úchyt na kabely) x 10/100 Mbps + 4x Gigabit, 24x PoE IEEE 802.3at, power pool 180 W (7,5 W/port), webmanagement, SNMP, QoS, static VLAN (max. 128), IPv6, 802.1x, rackmount. 111 Ventilační spodní (horní) 220V/60W, 4 ventilátory, termostat 112 AV Rack Sada 4 ks heavy duty koleček, 2 s brzdou, šroub M5x12, max. nosnost sady 4ks koleček kg bez hmotnosti rozvaděče " rozvodný panel 1U 8x230V UTE, přívod černý - 2m 114 Ostatní vybavení: vyvazování, šrouby, police, AV technika - kabeláž HDMI/HDMI M/M HighSpeed s Ethernetem 1080p, 4k video a 3D video. Směrový kabel - směr zapojení označen šipkami. LGC (Long Grain Cooper ) měděné vlákno s menším počtem hraničních zrn. OFHC (Oxygen-Free-High- Conductivity). Polyetylénové dielektrikum HDMI/HDMI M/M HighSpeed s Ethernetem 1080p, 4k video a 3D video. Směrový kabel - směr zapojení označen šipkami. LGC (Long Grain Cooper ) měděné vlákno s menším počtem hraničních zrn. OFHC (Oxygen-Free-High- Conductivity). Polyetylénové dielektrikum HDMI/HDMI M/M HighSpeed s Ethernetem 1080p, 4k video a 3D video. Směrový kabel - směr zapojení označen šipkami. LGC (Long Grain Cooper ) měděné vlákno s menším počtem hraničních zrn. OFHC (Oxygen-Free-High- Conductivity). Polyetylénové dielektrikum ks 12 0 Stíněný kabel CAT6 s LSOH pláštěm. Nejvyšší podporovaný protokol BaseT, 1000BaseTX. Stínění - fólie kolem všech 4 párů. Šířka pásma MHz. Jednotlivé páry odděleny plastovým křížem. m Kabel audio stereo symetrický, FRNC-Flame Retardand Non Halogen, 2 stíněné páry, vnější průměr 7,1 mm m Kabel ozvučení SCH 2x4 FRNC m Koaxialní kabel pro RF signály. Impedance 50 ohm. FRNC-FlameRetardant- NonHalogen. Vnější průměr 7,1 mm m Stíněný kabel 2x1,5 m SYKFY 10x2x0,5 m CYKY 3x2,5 m 50 0

12 125 Set odpovídajících konektorů a redukcí 126 Instalace video (Projektory včetně držáků, Projekční plocha, Videotechnika) 127 Instalace audio (Reproduktory, Mikrofony, Digitální audiomatice) Instalace kabeláže včetně konektorů (Příprava a pokládka kabelového svazku. Konektory: audio, video, řízení, napájení.) Instalace interfacové (Instalace interfacové, přístrojové skříně a rozvaděče. Vyvázání kabeláže a zapojení napájení) 130 Instalace řídícího systému (Řídící, Ovládací prvky, Silové vypínače ovládané z ŘS) 131 Instalace speciální (Tlumočnický systém, switch) AV technika - instalace a služby Další práce (Vykládka/nakládka a stavba lešení. Úklid materiálu, nářadí, likvidace obalů. Pronájem lešení.) Programování a SW práce (Řídící systém, Režimy a předvolby na dotykovém panelu, Programování silových okruhů, Tvorba manuálu pro systém) 134 IT služby (Instalace a nastavení PC, Instalace a konfigurace SW, Konzultace) 135 Projektový managment (Obhlídky na místě, Konzultace, Kontrolní dny) 136 Projektová příprava, inženýring, předání, školení (Doplnění projektové dokumentace před akcí. Přejímka stavební připravenosti, převzetí místa instalace. Předání díla. Inženýring - vedení instalace. Systémové testy.) 137 Dokumentace skutečného stavu 138 Zaškolení uživatele 139 Revize elektrického zařízení 140 Doprava materiálu a zboží 141 Ostatní drobný montážní materiál AV technika - cena celkem 0 Poznámka 1: Rozpočtované ceny jsou kalkulovány v cenové hladině platné v době dokončení projektové dokumentace. Poznámka 2: Doporučujeme revizi projektové dokumentace, uběhne-li od termínu zpracování projektu do realizace období delší než 12 měsíců. Poznámka 3: U položek, kde není uvedeno jinak, platí standardní dvouletá záruka. V případě odchylného požadavku zadavatele je potřeba uvažovat náklady za rozšíření takové z

13 NÁZEV STAVBY OSA projekt s.r.o., Kafkova 1o, 102 oo Ostrava SU - Stavební úpravy a přístavba objektu Soupis stavebních prací,dodávek a služeb s výkazem výměr I li ID p. číslo název popis m.č.120 Víceúčelový sál - kino množstevní TECHNOLOGIE PRO PŘEHRÁVÁNÍ A SPRÁVU DIGITÁNÍHO OBSAHU cena za jednotku / Kč počet cena celkem / Kč 1. Projektor 2. Podstavec svítivost ANSIlm, rozlišení 1920x1200, kontrastní poměr min :1, homogenita min. 90%, garantovaná životnost laserového světelného zdroje hodin, technologie 3x DLP Podstavec pro projektor pro daný typ digitálního projektoru, obsahující úložný prostor pro technologická zařízení min. 2x18RU, aretace pozice podstavce i projektoru. 3. Objektiv Originální objektiv od výrobce projektoru pro daný typ projektoru a dané rozměry plátna a projekční vzdálenosti, rozsah zoomu minimálně 2,09-3,9:1.Objektiv s motorovým zoomováním, ostřením a pamětí pro jednotlivé pozice. 4. DCI player DCI player s diskovým polem RAID5 o kapacitě min. 4TB, ethernetovým rozhraním pro ovládání a odděleným rozhraním pro ingest. HDMI 2D/3D vstup včetně dekódování vícekanálového zvuku z HDMI signálu, dále 2x 3G-SDI 2D/3D vstup. Kinoserver umožňující kompletní přehrávání jak DCI obsahu z dodaných DCP mezinárodní distribucí, včetně 3D a HFR, tak dalšího alternativního obsahu. Kinoserver musí splňovat certifikaci FIPS level 3, garantující obsah od majors. Ingest ze zdrojů USB 2.0, esata, LAN, WAN. Připojeno na vzdálenou správu a monitoring, 6. PC Multimediální (PC) s multimediálním přehrávačem alternativního obsahu včetně příslušenství (BR/DVD přehrávání atd.). Grafická karta se dvěma výstupy na monitor. Ke standardnímu ethernetovému rozhraní doplněna dedikovaná ethernet karta 1Gb pro ingest. Zařízení musí sloužit jako archívní disková záloha pro uchovávání DCP masterů s minimální kapacitou 6 TB před formátováním. OS Windows, včetně paměti min. 4 GB, Požadujeme vybavení včetně CRU jednotky a USB 2.0/3.0 na předním panelu. Dodávka včetně bezdrátového setu klávesnice/myš s dosahem min. 10m. 7. LCD 8. DVIrozbočovač Full HD náhledové monitory min. 22 s rozlišením 1920x1080 bodů (1080p) vstupy: VGA, HDMI / DVI. Pro alternativní obsah a správu zařízení v kabině. DVI-D rozbočovač 1x2. Podporuje single link DVI-D v rozlišení 1920x1200 včetně HDTV 1080p60, HDCP passthrough. Video Amplifier Bandwidth 1.65 Gbps. Přenos signálu do 15m. 9. Projekční plocha Plastová průzvučná (perforovaná) projekční plocha o minimálním rozměru dle projektu. Gain plátna maximálně Opona 12. UPS Opona - jevištní samet černé barvy, samozhášivý, bez podšití, s řasením 50% - 2ks 6x5,3m. Přídavné látkové vykrytí na stranách. Motorická oponová dráha, elektrovybavení a ovládání. Montáž, koordinační činnost, doprava, ostatní drobný instalační materiál. Rackové řešení záložního zdroje, pro backup při výpadku elektrické energie, kapacita: 1980 W/ 2200 VA, nominální napětí: 230 V, Komunikační rozhraní: DB-9 RS-232/LAN/USB, zálohovací doba s polovičním zatížením: 15,7 minut (990 W), zálohovací doba s plným zatížením min. 5 minut. (1980W) 14. Instalační práce Kompletní instalace digitální kino a AV, kabelů, zaškolení obsluhy, včetně dopravy. 15. Instalační práce Úprava projekční kabiny 16. Instalační práce Napojení na automatizaci 17. Nastavení parametrů ozvučení Nastavení parametrů projekčního systému. 18. Kinorám Kinorám pro zavěšení projekční plochy o rozměru dle projektu, včetně dřevěné konstrukce pro podlážky pod reproduktory, včetně dřevěného žebříku, opatřeno matným nátěrem. 19. Doprava Doprava materiálu a zboží FILMOVÉ OZVUČENÍ 20. CINEMA audio processor/3d scaler Digitální zvukový kinoprocesoru, scaler a 3D procesoru, umožňujícího připojení digitálního DCI serveru (BD 25 pin), 3D blu-raye a 3D satelitu (2x HDMI 3D), multimediální PC sestavy (HDMI/DVI+RCA/Toslink) a mikrofonu (XLR). Připojení DCI serveru AES-EBU 16-ti kanál a alternativních audio zdrojů s podporou dekódování zvuku Dolby Digita/Dolby Digital Plus/Dolby TrueHD/DTS/ DTS- HD/DTS-HD Master Audio. Minimální konfigurace vstupů audio: DB25/analog (8- kanál), DB25/digitál (16-kanál), 3x koaxiální digitální (RCA), 3x optický digitální (Toslink), 3x stereo analog (2xRCA), mikrofonní vstup (XLR). Video: 2x HDMI 3D vstup s audio embeded a HDCP, 1x HDM/DVI, 1 x VGA, 3x analogový komponentní (3xRCA). Připojení na vzdálenou správu. Výstup dual DVI (3D), 25 pin analog (7.1).

14 21. Přední reproduktory Přední reproduktory za plátnem pro kino použítí, dvoupás. pasivní systém s výkonem 400W/4ohm, 2x15"+1.75", citlivost min. 104 db SPL, max SPL 127 db, vyzařování 90 horizontálně a 50 vertikálně, frekvenční rozsah 30Hz-18kHz ks Subbasové reproduktory Subbasové reproduktory pro kino použítí, 18", 2.400W (špičkový výkon), frekvenční rozsah 20Hz-200Hz, citlivost min. 98 db SPL, 8 ohm. 23. Surroundové reproduktory Surroundové reproduktory pro kino použítí, dvoupás.systém, 150W, 8"+ 1" kalota, 600W (špičkový výkon), frekvenční rozsah 50Hz-20kHz, citlivost min. 94 db SPL, 8 ohm, vyzařování 100 horizontálně a 90 vertikálně ks Držák reproduktorů Koncový zesilovač Koncový zesilovač Monitorovací Poslechové reproduktoryrežie Držák pro reproduktor Držák pro surroundové reproduktory s pevným úhlem ks 14 0 Koncový zesilovač 2 x 475W/4Ω, 2 x 275W/8Ω ks 6 0 Koncový zesilovač 2 x 1200W/4Ω, 2 x 650W/8Ω 8-mi kanálový monitorovací panel pro kinozesilovače. Odposlechový reproduktor, odposlech před a za zesilovači. Sestava poslechových monitorů 5,25" + 0,75", 2x35W, 80Hz - 20 khz, vstup XLR, Jack 6,3 a RCA, aktivní + pasivní reprosoustava, cena za pár 2x nástěnný držák vč. držáku pro napájecí adaptér, pro sestavu CONTROL 2PS/230 pár pár 30. AV Rack 19" rozvaděč stojanový 42U/600x800 skleněné dveře, šedý 31. AV Rack Ventilační spodní (horní) 220V/60W, 4 ventilátory, termostat 32. AV Rack Sada 4 ks heavy duty koleček, 2 s brzdou, šroub M5x AV Rack 19" rozvodný panel 1U 8x230V UTE, přívod černý - 2m 34. AV Rack Ostatní vybavení: vyvazování, šrouby, police, Kabeláž ozvučení Kabeláž ozvučení Kabeláž ozvučení Drobný instalační materiál Nastavení parametrů ozvučení Nastavení parametrů ozvučení Nastavení parametrů ozvučení Nastavení parametrů ozvučení AV technika - cena celkem Propojovací kabely, konektory. Kabel ozvučení SCH 2x2,5 FRNC m Kabel ozvučení SCH 4x4 FRNC m Drobný instalační materiál, kotvící prvky Nastavení parametrů ozvučení A a B řetězce certifikovaným technikem, včetně zaškolení obsluhy a dopravy. Dokumentace seřízení ozvučení. Zaškolení obsluhy. Doprava. Dokumentace seřízení ozvučení. Poznámka 1: Rozpočtované ceny jsou kalkulovány v cenové hladině platné v době dokončení projektové dokumentace.poznámka 2: Doporučujeme revizi projektové dokumentace, uběhne-li od termínu zpracování projektu do realizace období delší než 12 měsíců.poznámka 3: U položek, kde není uvedeno jinak, platí standardní dvouletá záruka. V případě odchylného požadavku zadavatele je potřeba uvažovat náklady za rozšíření takové 0

15 NÁZEV STAVBY OSA projekt s.r.o., Kafkova 1o, 102 oo Ostrava SU - Stavební úpravy a přístavba objektu Soupis stavebních prací,dodávek a služeb s výkazem výměr I li ID m.č.121 Multifunkční učebna p. číslo název popis množstevní cena za jednotku / Kč počet cena celkem / Kč Ovládání světel a žaluzií 1. Releová Šestikanálové relé pro spínání zátěží do 10A, 6 nezávislých bezpotenciálových přepínacích výstupů, řízení po sběrnici PEXbus a externími tlačítky, testovací tlačítka na čelním panelu, programovatelné parametry pro každé relé (odezva na vstup, zpožděné zapnutí/vypnutí, paměť, sekvence pro ovládání motorů), indikace napájení a stavu relé. Technická specifikace: Napájecí napětí: 230V / 50/60Hz, 50 ma, Počet spínaných výstupů: 6, Maximální zátěž: 230V/10A každý výstup při odporové zátěži. 2. Odrušovací Tříkanálová pro potlačení elektromagnetického rušení pro napětí do 275V, 3 RC odrušovací členy pro spínání motorů. Technická specifikace: Počet odrušovaných okruhů: 3, Maximální odrušované napětí: 275V AC, Maximální odrušovaný proud: 10 A. 3. Jednotka pro řízení lektronických předřadníků Jednotka pro řízení elektronických předřadníků zářivek, možnost rozdělení 64 stmívatelných předřadníků zářivek na jedné sběrnici až na 15 nezávislých skupin, kompatibilní s předřadníky DALI firem Philips, Osram, Tridonic, Helvar a pod..., řízení všech skupin po sběrnici PEXbus a dvou z nich i externími tlačítky, testovací tlačítka na čelním panelu, programovatelné parametry (odezva na vstupy, min., max. hodnota výstupního napětí, rychlost stmívání), indikace výstupní úrovně, a zkratované sběrnice k zářivkám. Technická specifikace: Napájecí napětí: 230V / 50/60Hz, 50 ma. Mobilní ozvučení 4. Ozvučení ozvučení hlediště - aktivní box 15"+1,5", 1500W, 90x50, SPL 136dB, 58Hz-17kHz 5. Ozvučení aktivní subwoofer 15", 1500W, SPL 131dB, 44Hz-91kHz ks Ozvučení Tyč se závitem M335 mezi sub a top box. 7. Ozvučení pódiové monitory - aktivní box 12"+1,5", 1500W, 90x50, SPL 135dB, 56Hz-18kHz ks Ozvučení Stojan pro repro, trojnožka, černý ks Ozvučení Mixážní pult pro živé hraní, min.16in/4oux/2group;1p.eq, efekt procesor 10. Ozvučení 8mi faderový surface a Media composer pro ovládání ProTools 11. Ozvučení Audio software pro mix, úpravy zvuku. 12. Ozvučení Pracovní stanice, 3.2GHz Quad-Core Intel Xeon, 6GB RAM, 1TB HDD, ATI Radeon HD 5770 with 1GB GDDR5. Včetně monitoru, klávesnice, myši. 13. Kabeláž Set kabeláže včetně konektorů a redukcí 14. Instalační práce Kompletní instalace, zaškolení obsluhy Mobilní projekce 15. Mobilní projektor LCD přenosný projektor (technologie 3 LCD) o výkonu 4400ANSI lm, rozlišením WUXGA (1920x1080) a 1,6 násobným zoomem, poměr obrazu 16:10. Vstupy: HDMI IN, COMPUTER IN, VIDEO IN, COMPUTER AUDIO IN 1, VIDEO AUDIO IN. 16. Mobilní projektor Součástí dodávky je brašna na projektor. 17. Mobilní stolek pod projektor Mobilní výškově nastavitelný stolek pod projektor 18. Mobilní projekční plátno Mobilní projekční plátno, poměr stran 16:10, rozměry plátna: 174x274cm, rozměry obrazu: 164x264cm. Povrch Matte White. Včetně plastového kufru s kolečky pro snadný transport plátna. 19. Maskování plátna Set pro maskování plátna, obsahuje 36cm krytí nad obrazem, 81cm široké krytí po stranách obrazu, 114cm vysoké krytí pod obrazem. AV technika - kabeláž 20. Kabeláž Set kabeláže včetně konektorů a redukcí AV technika - instalace a služby 21. Instalační práce Kompletní instalace 22. Instalační práce Dokumentace skutečného stavu 23. Instalační práce Zaškolení uživatele 24. Ostatní materiál Ostatní drobný montážní materiál

16 25. Doprava Doprava materiálu a zboží AV technika - cena celkem 0 Poznámka 1: Rozpočtované ceny jsou kalkulovány v cenové hladině platné v době dokončení projektové dokumentace.poznámka 2: Doporučujeme revizi projektové dokumentace, uběhne-li od termínu zpracování projektu do realizace období delší než 12 měsíců.poznámka 3: U položek, kde není uvedeno jinak, platí standardní dvouletá záruka. V případě odchylného požadavku zadavatele je potřeba uvažovat náklady za rozšíření takové

17 NÁZEV STAVBY OSA projekt s.r.o., Kafkova 1o, 102 oo Ostrava SU - Stavební úpravy a přístavba objektu Soupis stavebních prací,dodávek a služeb s výkazem výměr I li ID m.č.122 Zkušebna KD p. číslo název popis Ovládání světel a žaluzií množstevní cena za jednotku / Kč počet cena celkem / Kč 1. Releová Šestikanálové relé pro spínání zátěží do 10A, 6 nezávislých bezpotenciálových přepínacích výstupů, řízení po sběrnici PEXbus a externími tlačítky, testovací tlačítka na čelním panelu, programovatelné parametry pro každé relé (odezva na vstup, zpožděné zapnutí/vypnutí, paměť, sekvence pro ovládání motorů), indikace napájení a stavu relé. Technická specifikace: Napájecí napětí: 230V / 50/60Hz, 50 ma, Počet spínaných výstupů: 6, Maximální zátěž: 230V/10A každý výstup při odporové zátěži. 2. Odrušovací Tříkanálová pro potlačení elektromagnetického rušení pro napětí do 275V, 3 RC odrušovací členy pro spínání motorů. Technická specifikace: Počet odrušovaných okruhů: 3, Maximální odrušované napětí: 275V AC, Maximální odrušovaný proud: 10 A. 3. Jednotka pro řízení lektronických předřadníků Jednotka pro řízení elektronických předřadníků zářivek, možnost rozdělení 64 stmívatelných předřadníků zářivek na jedné sběrnici až na 15 nezávislých skupin, kompatibilní s předřadníky DALI firem Philips, Osram, Tridonic, Helvar a pod..., řízení všech skupin po sběrnici PEXbus a dvou z nich i externími tlačítky, testovací tlačítka na čelním panelu, programovatelné parametry (odezva na vstupy, min., max. hodnota výstupního napětí, rychlost stmívání), indikace výstupní úrovně, a zkratované sběrnice k zářivkám. Technická specifikace: Napájecí napětí: 230V / 50/60Hz, 50 ma. AV technika - kabeláž 4. Kabeláž Set kabeláže včetně konektorů a redukcí AV technika - instalace a služby 5. Instalační práce Kompletní instalace. 6. Instalační práce Zaškolení obsluhy 7. Ostatní drobný montážní materiál Ostatní drobný montážní materiál 8. Doprava Doprava materiálu a zboží AV technika - cena celkem Poznámka 1: Rozpočtované ceny jsou kalkulovány v cenové hladině platné v době dokončení projektové dokumentace.poznámka 2: Doporučujeme revizi projektové dokumentace, uběhne-li od termínu zpracování projektu do realizace období delší než 12 měsíců.poznámka 3: U položek, kde není uvedeno jinak, platí standardní dvouletá záruka. V případě odchylného požadavku zadavatele je potřeba uvažovat náklady za rozšíření takové záru 0

18 NÁZEV STAVBY OSA projekt s.r.o., Kafkova 1o, 102 oo Ostrava SU - Stavební úpravy a přístavba objektu Soupis stavebních prací,dodávek a služeb s výkazem výměr I li ID p. číslo název popis 1. 55" Plochý displej m.č.202 Laboratoř PC simulací AV technika Profesionální Full HD LED LCD monitor s úhlopříčkou 55" (139 cm). Rozlišení: full HD 1920x1080 pxl, spolehlivý 24/7 provoz, jas 450 cd/m2, poměr obrazu: 16:9, možnost instalace horizontálně, RS-232C IN/OUT. Napájení V, 50 Hz / 60 Hz. Vstupy HDMI/DVI množstevní cena za jednotku / počet Kč cena celkem / Kč bez DPH 2. Držák plochého displeje Nástěnný náklopný držák pro displeje 37"-63. Max. nosnost 90 kg. Náklon 0-12 stupňů. Možnost horizontálního posunu po instalaci +/- 222 mm doleva a doprava. Click-connect systém - slyšitelné kliknutí při bezpečném zapadnutí obrazovky do držáku. Přípojné místo 3. Přípojné místo stěna Přípojné místo s konektory: 230V, RGB (15pin D-SUB), HDMI, Audio AV technika - kabeláž 4. Symetrický stíněný audio stereo kabel Symetrický stíněný audio stereo kabel 2 x 2 x 0,22 Rozměr 4,5 x 9,1 mm ( dvojkabel ) instalační m HDMI kabel 5 m HDMI/HDMI M/M HighSpeed s Ethernetem 1080p, 4k video a 3D video. Směrový kabel - směr zapojení označen šipkami. LGC (Long Grain Cooper ) měděné vlákno s menším počtem hraničních zrn. OFHC (Oxygen-Free-High- Conductivity). Polyetylénové dielektrikum 6. HDMI kabel 2 m HDMI/HDMI M/M HighSpeed s Ethernetem 1080p, 4k video a 3D video. Směrový kabel - směr zapojení označen šipkami. LGC (Long Grain Cooper ) měděné vlákno s menším počtem hraničních zrn. OFHC (Oxygen-Free-High- Conductivity). Polyetylénové dielektrikum 7. Konektory Set konektorů a redukcí 8. Instalační práce Kompletní instalace prezentační, projekční a AV, kabelů. 9. Instalační práce Zaškolení obsluhy 10. Ostatní drobný montážní materiál Ostatní drobný montážní materiál 11. Doprava Doprava materiálu a zboží AV technika - cena celkem AV technika - instalace a služby Poznámka 1: Rozpočtované ceny jsou kalkulovány v cenové hladině platné v době dokončení projektové dokumentace.poznámka 2: Doporučujeme revizi projektové dokumentace, uběhne-li od termínu zpracování projektu do realizace období delší než 12 měsíců.poznámka 3: U položek, kde není uvedeno jinak, platí standardní dvouletá záruka. V případě odchylného požadavku zadavatele je potřeba uvažovat náklady za rozšíření takové zár 0

19 NÁZEV STAVBY OSA projekt s.r.o., Kafkova 1o, 102 oo Ostrava SU - Stavební úpravy a přístavba objektu Soupis stavebních prací,dodávek a služeb s výkazem výměr I li ID m.č.209 Laboratoř exp. AVT p. číslo název 1. Projektor popis AV technika Širokoúhlý s technologií 3 LCD, instalační projektor se svítivostí min. 3500ANSI lm, s formátem obrazu 16:10 a rozlišením min. WXGA (1920x1200 ), odolný proti prachu. Manuální zoom. Wired LAN connector: RJ-45, bezdrátové připojení. Vstupy: HDMI IN, COMPUTER (RGB) IN, VIDEO IN,, AUDIO IN, SERIAL IN, LAN, konektor pro wireless module., HDBaseT. množstevní cena za jednotku / Kč počet cena celkem / Kč 2. Držák projektoru Univerzální držák projektoru, komplet vč. universálního adaptéru. 3. Elektrické plátno 180x180cm Elektrické plátno 16:10, o rozměrech 180x125cm, s povrchem Matte White Elektrická roletová projekční plocha. Projekční povrch Matte White se ziskem 1.0-1,3 a pozorovacím úhlem Elektrické plátno - reléový box 55" Plochý displej Releový box pro ovládání projekčního plátna Profesionální Full HD LED LCD monitor s úhlopříčkou 55" (139 cm). Rozlišení: full HD 1920x1080 pxl, spolehlivý 24/7 provoz, jas 450 cd/m2, poměr obrazu: 16:9, možnost instalace horizontálně, RS-232C IN/OUT. Napájení V, 50 Hz / 60 Hz. Vstupy HDMI/DVI 6. Držák plochého displeje Nástěnný náklopný držák pro displeje 37"-63. Max. nosnost 90 kg. Náklon 0-12 stupňů. Možnost horizontálního posunu po instalaci +/- 222 mm doleva a doprava. Click-connect systém - slyšitelné kliknutí při bezpečném zapadnutí obrazovky do držáku. Ozvučení 7. Aktivní reproduktory Sestava 2ks 2pásmový reproboxů, aktivní + pasivní, výkon 2x30W, 2 linkové vstupy, IR dálkového ovládání, RS-232, bílý, vč. zákl. U držáků Řídící systém s přípojným místem 8. Malý řídící systém zabudovaný ve stěně Malý řídicí systém integrovaný do vestavného panelu. Čelní panel obsahuje 11 programovatelných podsvícených tlačítek a otočný ovladač s LED indikátorem nastavené úrovně. Systém lze vzdáleně spravovat prostřednictvím webu nebo programem GlobalViewer. Technická specifikace: 2x RS232, 3x IR, 6x relé, 1x I/O, 1x LAN. Dostupný v černém a bílém. 9. Instalační krabice pro malý Instalační krabice pro malý řídící systém řídící systém 10. Přípojné místo Přípojné místo s konektrory: 2x HDMI, 1x Audio AV Rack 11. Vestavný rack do katedry Racková (19 standardní šířka) konstrukce pro osazení do katedry, police, vykrývací plechy, rozvodné panely 230V, ostatní příslušenství. výška 14U HDMI receiver/transmit Extender pro přenos HDMI signálů na vzdálenost min. 60 m pro 1080p/60 a ter Plus for 1920x1200. HDMI 1.3 HDMI kabel 10 m 14. HDMI kabel 2 m AV technika - kabeláž HDMI kabel. Pro rozlišení až 1920x1200. Halogen free. Fire retardand. Útlum pro 100 MHz 15 db / 100 m. Provozní teplota -20 až +60 stupňů. Ohyb 80 mm. Průměr10 mm. HDMI kabel. Pro rozlišení až 1920x1200. Halogen free. Fire retardand. Útlum pro 100 MHz 15 db / 100 m. Provozní teplota -20 až +60 stupňů. Ohyb 80 mm. Průměr10 mm. 15. UTP kabel Stíněný kabel CAT6 s LSOH pláštěm. Nejvyšší podporovaný protokol BaseT, 1000BaseTX. Stínění - fólie kolem všech 4 párů. Šířka pásma MHz. Jednotlivé páry odděleny plastovým křížem. m Symetrický stíněný audio stereo kabel Symetrický stíněný audio stereo kabel 2 x 2 x 0,22 Rozměr 4,5 x 9,1 mm (dvojkabel) instalační m Konektory Set odpovídajících konektorů a redukcí AV technika - instalace a služby

20 Ostatní drobný montážní materiál AV technika - cena celkem Instalace video (Displeje včetně držáku, Projektoru včetně držáku, Projekční plochy) Instalace audio (Reproduktory) Instalace kabeláže včetně konektorů (Příprava a pokládka kabelového svazku. Konektory: audio, video, řízení, napájení.) Instalace řídícího systému (Řídící, Ovládací prvky, Silové vypínače ovládané z ŘS) Instalace speciální (Switch) Další práce (Vykládka/nakládka, úklid materiálu, nářadí, likvidace obalů.) Programování a SW práce (Řídící systém, Režimy a předvolby na dotykovém panelu, Programování silových okruhů, Tvorba manuálu pro systém) hodin Projektový managment (Obhlídka na místě, Konzultace) Projektová příprava, inženýring, předání, školení (Doplnění projektové dokumentace před akcí. Přejímka stavební připravenosti, převzetí místa instalace. Předání díla.inženýring - vedení instalace. Systémové testy.) Dokumentace skutečného stavu Zaškolení uživatele Doprava materiálu a zboží Ostatní drobný montážní materiál Poznámka 1: Rozpočtované ceny jsou kalkulovány v cenové hladině platné v době dokončení projektové dokumentace.poznámka 2: Doporučujeme revizi projektové dokumentace, uběhne-li od termínu zpracování projektu do realizace období delší než 12 měsíců.poznámka 3: U položek, kde není uvedeno jinak, platí standardní dvouletá záruka. V případě odchylného požadavku zadavatele je potřeba uvažovat náklady za rozšíření takové zár 0
