Ocelové/dřevěné vnitřní dveře OIT Robustní vnitřní dveře, jedno- a dvoukřídlé

Transkript

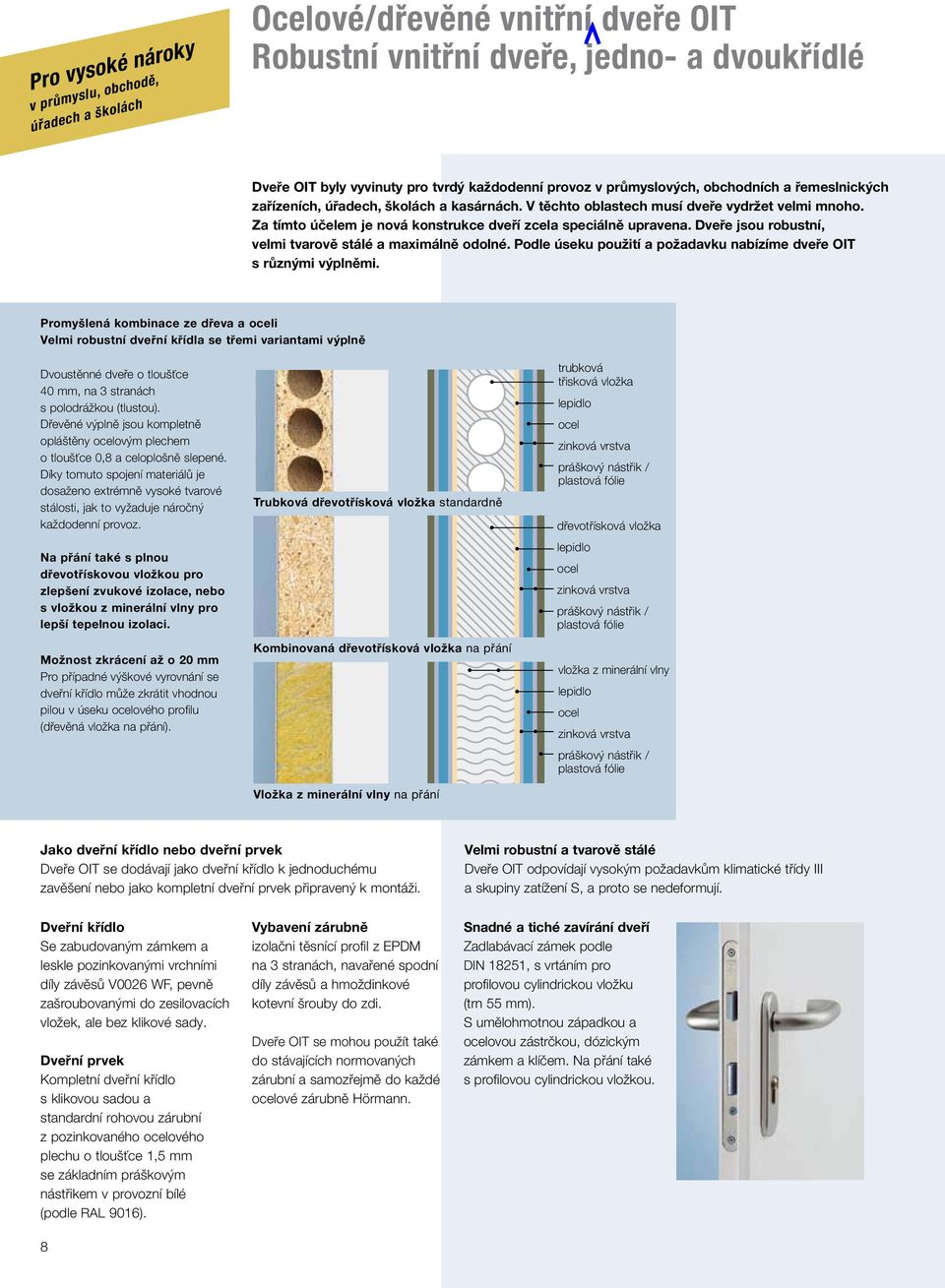

1 Pro vysoké nároky v průmyslu, obchodě, úřadech a školách Ocelové/dřevěné vnitřní dveře OIT Robustní vnitřní dveře, jedno- a dvoukřídlé Dveře OIT byly vyvinuty pro tvrdý každodenní provoz v průmyslových, obchodních a řemeslnických zařízeních, úřadech, školách a kasárnách. V těchto oblastech musí dveře vydržet velmi mnoho. Za tímto účelem je nová konstrukce dveří zcela speciálně upravena. Dveře jsou robustní, velmi tvarově stálé a maximálně odolné. Podle úseku použití a požadavku nabízíme dveře OIT s různými výplněmi. Promyšlená kombinace ze dřeva a oceli Velmi robustní dveřní křídla se třemi variantami výplně Dvoustěnné dveře o tloušťce 40 mm, na 3 stranách s polodrážkou (tlustou). Dřevěné výplně jsou kompletně opláštěny ocelovým plechem o tloušťce 0,8 a celoplošně slepené. Díky tomuto spojení materiálů je dosaženo extrémně vysoké tvarové stálosti, jak to vyžaduje náročný každodenní provoz. Na přání také s plnou dřevotřískovou vložkou pro zlepšení zvukové izolace, nebo s vložkou z minerální vlny pro lepší tepelnou izolaci. Možnost zkrácení až o 20 mm Pro případné výškové vyrovnání se dveřní křídlo může zkrátit vhodnou pilou v úseku ocelového profilu (dřevěná vložka na přání). Trubková dřevotřísková vložka standardně Kombinovaná dřevotřísková vložka na přání Vložka z minerální vlny na přání trubková třisková vložka lepidlo ocel zinková vrstva práškový nástřik / plastová fólie dřevotřísková vložka lepidlo ocel zinková vrstva práškový nástřik / plastová fólie vložka z minerální vlny lepidlo ocel zinková vrstva práškový nástřik / plastová fólie Jako dveřní křídlo nebo dveřní prvek Dveře OIT se dodávají jako dveřní křídlo k jednoduchému zavěšení nebo jako kompletní dveřní prvek připravený k montáži. Velmi robustní a tvarově stálé Dveře OIT odpovídají vysokým požadavkům klimatické třídy III a skupiny zatížení S, a proto se nedeformují. Dveřní křídlo Se zabudovaným zámkem a leskle pozinkovanými vrchními díly závěsů V0026 WF, pevně zašroubovanými do zesilovacích vložek, ale bez klikové sady. Dveřní prvek Kompletní dveřní křídlo s klikovou sadou a standardní rohovou zárubní z pozinkovaného ocelového plechu o tloušťce 1,5 mm se základním práškovým nástřikem v provozní bílé (podle RAL 9016). 8 Vybavení zárubně izolačni těsnící profil z EPDM na 3 stranách, navařené spodní díly závěsů a hmoždinkové kotevní šrouby do zdi. Dveře OIT se mohou použít také do stávajících normovaných zárubní a samozřejmě do každé ocelové zárubně Hörmann. Snadné a tiché zavírání dveří Zadlabávací zámek podle DIN 18251, s vrtáním pro profilovou cylindrickou vložku (trn 55 mm). S umělohmotnou západkou a ocelovou zástrčkou, dózickým zámkem a klíčem. Na přání také s profilovou cylindrickou vložkou.

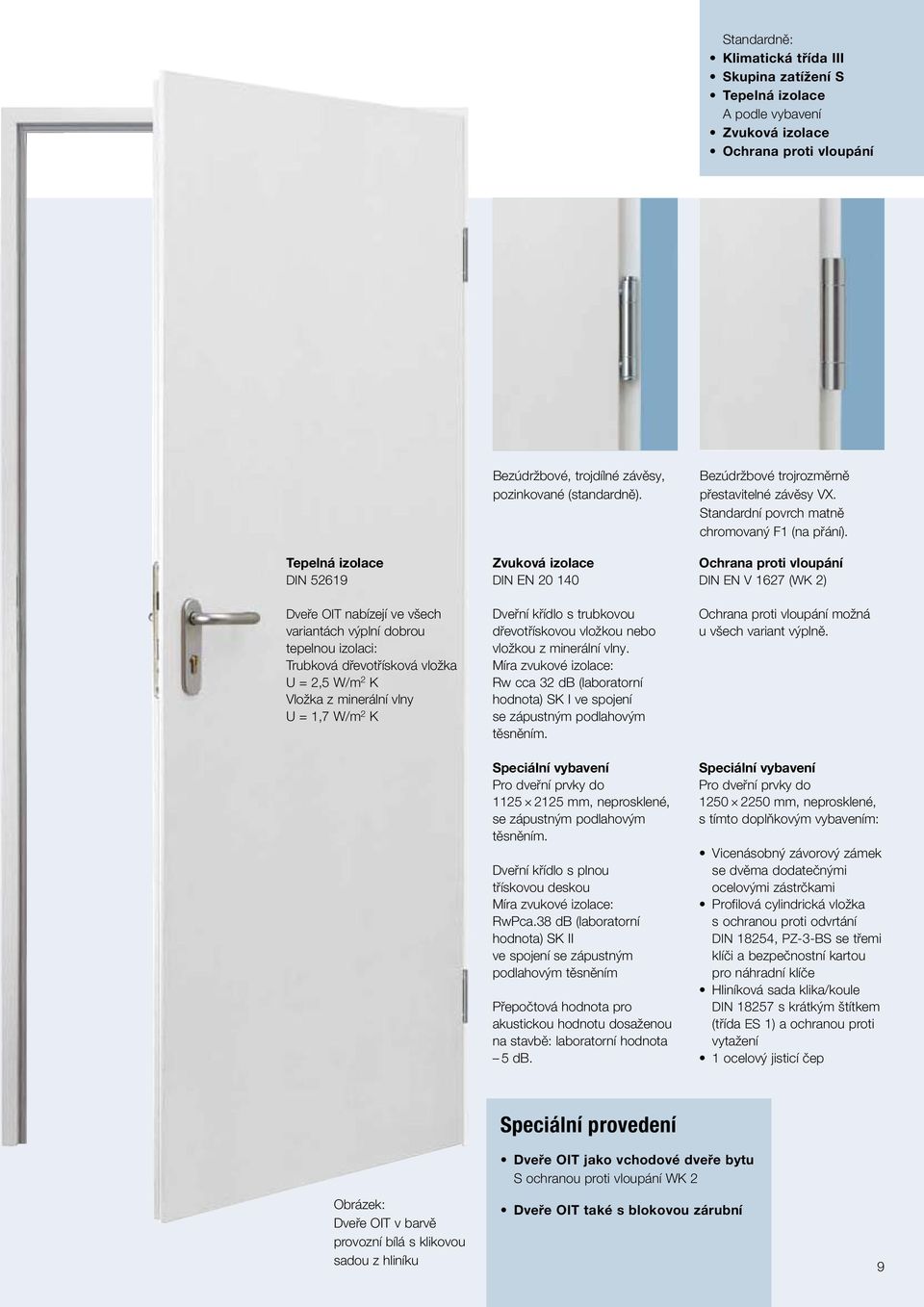

2 Standardně: Klimatická třída III Skupina zatížení S Tepelná izolace A podle vybavení Zvuková izolace Ochrana proti vloupání Tepelná izolace DIN Dveře OIT nabízejí ve všech variantách výplní dobrou tepelnou izolaci: Trubková dřevotřísková vložka U = 2,5 W/m 2 K Vložka z minerální vlny U = 1,7 W/m 2 K Bezúdržbové, trojdílné závěsy, pozinkované (standardně). Zvuková izolace DIN EN Dveřní křídlo s trubkovou dřevotřískovou vložkou nebo vložkou z minerální vlny. Míra zvukové izolace: Rw cca 32 db (laboratorní hodnota) SK I ve spojení se zápustným podlahovým těsněním. Speciální vybavení Pro dveřní prvky do mm, neprosklené, se zápustným podlahovým těsněním. Dveřní křídlo s plnou třískovou deskou Míra zvukové izolace: RwPca.38 db (laboratorní hodnota) SK II ve spojení se zápustným podlahovým těsněním Přepočtová hodnota pro akustickou hodnotu dosaženou na stavbě: laboratorní hodnota 5 db. Bezúdržbové trojrozměrně přestavitelné závěsy VX. Standardní povrch matně chromovaný F1 (na přání). Ochrana proti vloupání DIN EN V 1627 (WK 2) Ochrana proti vloupání možná u všech variant výplně. Speciální vybavení Pro dveřní prvky do mm, neprosklené, s tímto doplňkovým vybavením: Vicenásobný závorový zámek se dvěma dodatečnými ocelovými zástrčkami Profilová cylindrická vložka s ochranou proti odvrtání DIN 18254, PZ-3-BS se třemi klíči a bezpečnostní kartou pro náhradní klíče Hliníková sada klika/koule DIN s krátkým štítkem (třída ES 1) a ochranou proti vytažení 1 ocelový jisticí čep Speciální provedení Obrázek: Dveře OIT v barvě provozní bílá s klikovou sadou z hliníku Dveře OIT jako vchodové dveře bytu S ochranou proti vloupání WK 2 Dveře OIT také s blokovou zárubní 9

3 Dveře jsou tvůrčími prvky Barvy působí přátelsky Ocelové vnitřní dveře ZK a OIT Barvy ocelových vnitřních dveří ZK a OIT firmy Hörmann se skvěle uplatní díky kvalitnímu, matně lesklému hladkému práškovému nástřiku. A dřevěné dekory s prvotřídním fóliovým pokrytím působí velmi přirozeně. Oba povrchy jsou odolné a nenáročné na údržbu. Na přání jsou ocelové vnitřní dveře ZK a OIT v barvách škály RAL a v dalších dřevěných dekorech. Dveře OIT dodáváme také v provedení z ušlechtilé oceli. Pozinkovaný povrch Provozně bílá RAL 9016) Světle šedá RAL 7035) Holubí šeď RAL 5014) Klikové sady zobrazené na dveřích patří převážně mezi zvláštní výbavu. Vyobrazené barvy a povrchy jsou z důvodu techniky tisku barevně nezávazné. Sépiově hnědá Světlá slonová kost Okenní šeď RAL 7040) Jasan bílý Svěltý dub Buk Tmavý dub/ořech Zlatý dub Hliníkové vnitřní dveře AZ-40 Pro hliníkové vnitřní dveře AZ-40 firmy Hörmann jsou typické rozmanité povrchy. Obdržíte je eloxované nebo s nánosem práškové barvy v barvách RAL, ale také chromované k svépomocnému lakování. 12 Okenní šeď RAL 7040) Světlezelená RAL 6021)

4 13

5 Prosklení dveří pro více světla Kruhové prosklení Ø 300 mm nebo 400 mm Rám prosklení z hliníku eloxovaného v přírodním odstínu (E6/EV1), na přání z vyleštěné ušlechtilé oceli (obrázek). Světlý výřez obr. 5 Rám prosklení u pozinkovaného dveřního křídla: hliník s možností nátěru Světlý výřez obr. 6 Rám prosklení u dveřního křídla s práškovým nástřikem: hliník eloxovaný v přírodním odstínu (E6/EV1) Světlý výřez obr. 7 Rám prosklení u dveřního křídla potaženého fólií: mořené dřevo, vhodné ke dveřnímu křídlu Dveře AZ-40 Prosklení celoplošné nebo rozdělené příčkou, např. v horní části sklo, ve spodní panel (strana 12). Všechny vnitřní dveře Hörmann dodáváme na přání s prosklením. Při realizaci prosklení v místě montáže je třeba respektovat následující tloušťky tabulek prosklení: Dveře ZK a OIT (tloušťka tabulky 4 6 mm), Dveře AZ-40 (tloušťka tabulky 4 18 mm). Kruhové prosklení u dveří ZK a OIT je možné pouze ze závodu. Ornamentální sklo (vícekrát) Masterpoint Výběr z mnoha druhů skla Dveře ZK a OIT jsou ze závodu opatřeny světlým drátovým ornamentálním sklem 7 mm, jednotabulovým sklem, vrstveným bezpečnostním sklem 6 mm nebo ornamentálním sklem 6 mm v zobrazených strukturách. Dveře AZ-40 jsou navíc k dodání s ornamentálním sklem 4 mm, ornamentálním vrstveným sklem 9 mm, izolačním sklem 18 mm a výplní z hliníkového panelu 10 mm. Bližší údaje viz popisové texty. Ornamentální sklo (vícekrát) Mastercarré U dveří AZ-40 s příčlí lze panelovou výplň kombinovat také s prosklením Ornamentální sklo (vícekrat) Masterligne Širokoúhlé dveřní kukátko Vyvrtaný otvor ø 15 mm. Montáž také ve výrobním závodu Otvor na vhazování dopisů mm s krytem Doplňkové vybavení pro ocelové vnitřní dveře ZK a OIT Větrání Umělohmotná mříž mm. Umístění dole, na přání dole i nahoře. 14

6 Klikové sady zdůrazní vzhled ZK/OIT AZ-40 Umělohmotné sady Klikové sady a sady klika/koule (klika s pevně otáčivým uložením) v barvách černá, červená, hnědá, bílá a žlutá. Také s antipanikovou funkcí. Pro dveře AZ-40 rovněž ve všech barvách HEWI. Sada kliky, profilová cylindrická vložka / dózický zámek Hliníkové sady Ve variantách jako umělohmotné sady, eloxované v přírodním odstínu (F1). Na přání také s antipanikovou funkcí. Sada klika/koule, profilová cylindrická vložka Sady z ušlechtilé oceli Ve variantách jako umělohmotné a hliníkové sady, na přání také s antipanikovou funkcí. Vnitřní dveře Hörmann mohou být samozřejmě vybaveny i libovolnými jinými objektovými sadami běžnými na trhu. Sada klika/koule, profilová cylindrická vložka 15

7 Velikosti a montážní údaje vnitřních ocelových dveří ZK a vnitřních ocelových/dřevěný dveří OIT ZK OIT ZK OIT Světlý rozměr hrubého otvoru = BR + 5 Světlý rprůchozí rozměr* Rozměr zárubně přes polodrážky = BR - 17 Vnější rozměr dveřního křídla = BR - 15 Světlý rozměr hrubého otvoru = BR + 5 Světlý průchozí rozměr* Rozměr zárubně přes polodrážky = BR - 17 Vnější rozměr dveřního křídla = BR - 15 Světlý rozměr hrubého otvoru = BR + 10 Světlý průchozí rozměr* Rozměr zárubně přes polodrážky = BR - 34 Vnější rozměr dveřního křídla = BR - 15 * Světlá průchozí šířka při úhlu otevření 90º bez zohlednění madel a klik se zmenší o 2 mm, u dvoukřídlých dveří o 4 mm. Rohová zárubeň Montáž do zdiva Hmoždinkové kotevní Šrouby do zdi Speciální rohová zárubeň, hmoždinková montáž v polodrážce Obvodová zárubeň Montáž do zdiva Hmoždinkové kotevní Šrouby do zdi Normované velikosti Typ jednokřídlé Dvoukřídlé** Objednací rozměr Doporučený stavební rozměr Světlý rozměr hrubého otvoru Světlý průchozí rozměr Vnitřní rozměr zárubně přes polodrážky Vnější rozměr dveřního křídla šířka výška Obr. 5 Světlý průhled*** Obr. 6 Obr ** Dělení křídel uprostřed *** Zasklívací otvory v atypických velikostech na dotázání Rozsah velikostí Jednokřídlé Šířka do max mm Výška do max mm Dvoukřídlé Šířka do max mm Výška do max mm Rozměry skla: Světlý průhled tabulky šířka + 20 mm, výška + 20 mm. V objednávce laskavě uvádějte typ dorazu Levý podle DIN Pohyblivé křídlo levé podle DIN Pohyblivé křídlo pravé podle DIN Pravý podle DIN 16
