1 Kogenerační jednotka Kogenerační jednotky na zemní plyn Technická data /1 1

2 2 Technická data /1

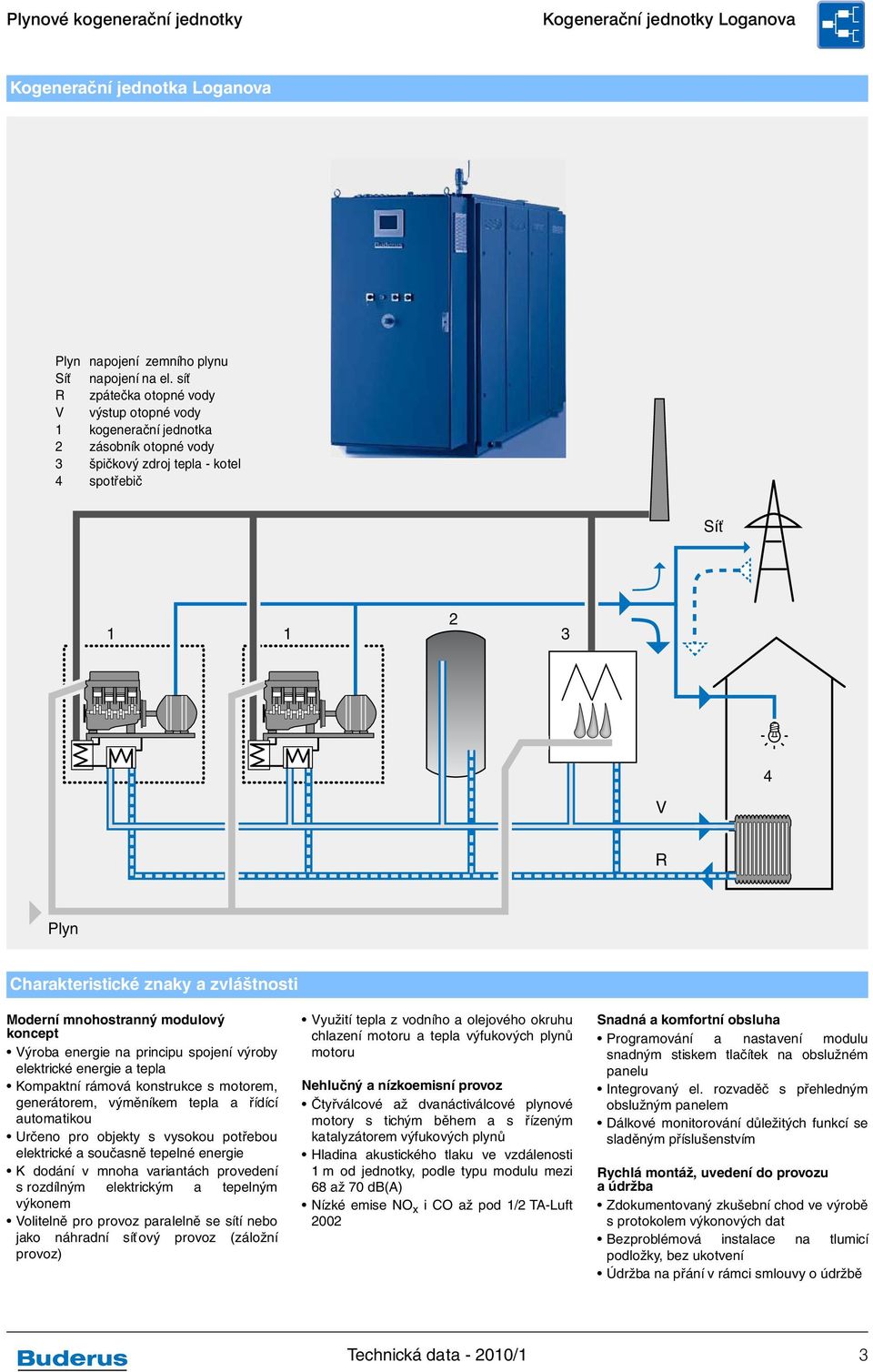

3 Plynové kogenerační jednotky Kogenerační jednotky Loganova Kogenerační jednotka Loganova Plyn napojení zemního plynu Síť napojení na el. síť R zpátečka otopné vody V výstup otopné vody 1 kogenerační jednotka 2 zásobník otopné vody 3 špičkový zdroj tepla - kotel 4 spotřebič Síť V R Plyn Charakteristické znaky a zvláštnosti Moderní mnohostranný modulový koncept Výroba energie na principu spojení výroby elektrické energie a tepla Kompaktní rámová konstrukce s motorem, generátorem, výměníkem tepla a řídící automatikou Určeno pro objekty s vysokou potřebou elektrické a současně tepelné energie K dodání v mnoha variantách provedení s rozdílným elektrickým a tepelným výkonem Volitelně pro provoz paralelně se sítí nebo jako náhradní síť ový provoz (záložní provoz) Využití tepla z vodního a olejového okruhu chlazení motoru a tepla výfukových plynů motoru Nehlučný a nízkoemisní provoz Čtyřválcové až dvanáctiválcové plynové motory s tichým během a s řízeným katalyzátorem výfukových plynů Hladina akustického tlaku ve vzdálenosti 1 m od jednotky, podle typu modulu mezi 68 až 70 db(a) Nízké emise NO x i CO až pod 1/2 TA-Luft 2002 Snadná a komfortní obsluha Programování a nastavení modulu snadným stiskem tlačítek na obslužném panelu Integrovaný el. rozvaděč s přehledným obslužným panelem Dálkové monitorování důležitých funkcí se sladěným příslušenstvím Rychlá montáž, uvedení do provozu aúdržba Zdokumentovaný zkušební chod ve výrobě s protokolem výkonových dat Bezproblémová instalace na tlumicí podložky, bez ukotvení Údržba na přání v rámci smlouvy o údržbě Technická data /1 3

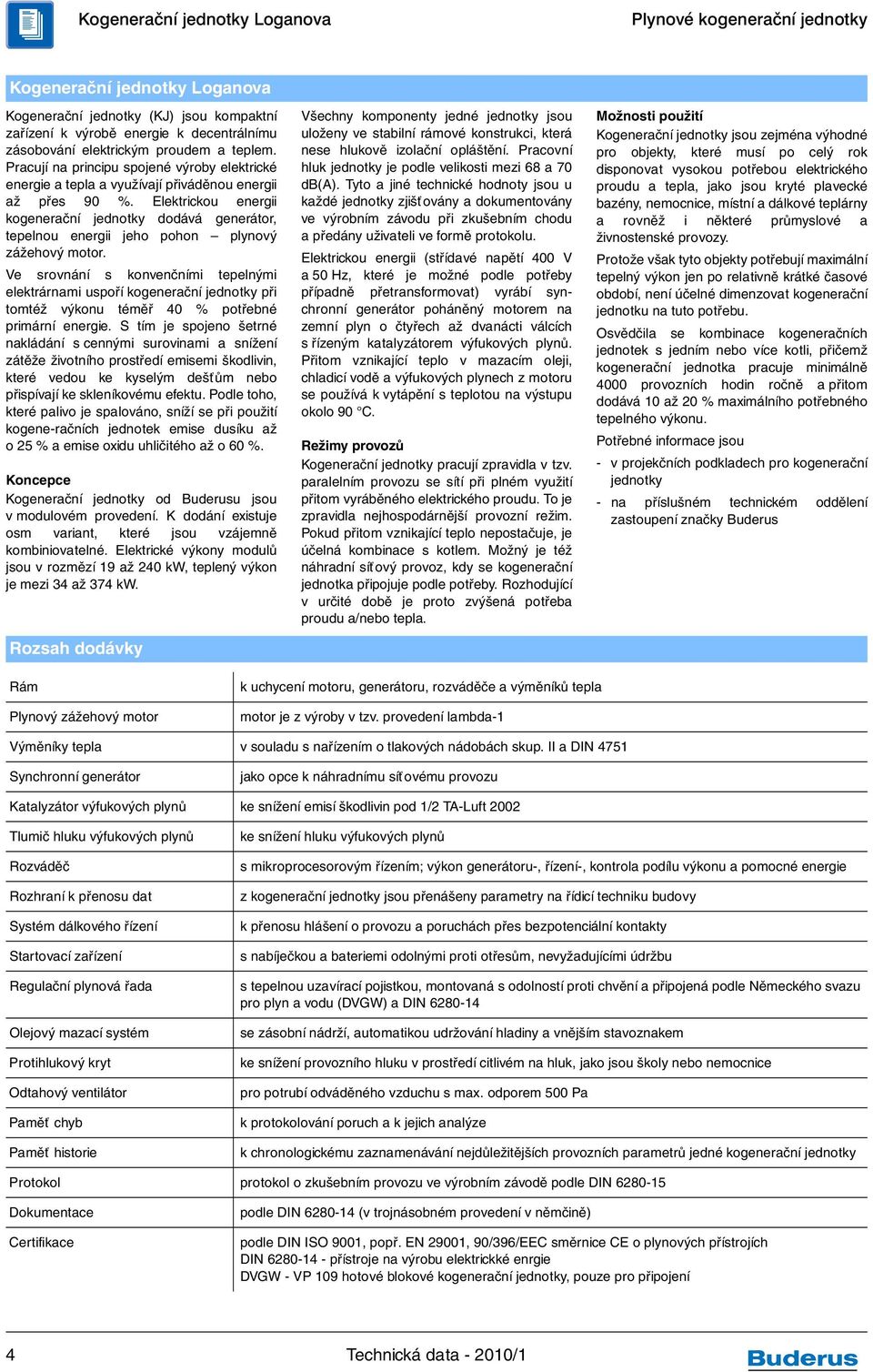

4 Kogenerační jednotky Loganova Plynové kogenerační jednotky Kogenerační jednotky Loganova Kogenerační jednotky (KJ) jsou kompaktní zařízení k výrobě energie k decentrálnímu zásobování elektrickým proudem a teplem. Pracují na principu spojené výroby elektrické energie a tepla a využívají přiváděnou energii až přes 90 %. Elektrickou energii kogenerační jednotky dodává generátor, tepelnou energii jeho pohon plynový zážehový motor. Ve srovnání s konvenčními tepelnými elektrárnami uspoří kogenerační jednotky při tomtéž výkonu téměř 40 % potřebné primární energie. S tím je spojeno šetrné nakládání s cennými surovinami a snížení zátěže životního prostředí emisemi škodlivin, které vedou ke kyselým dešťům nebo přispívají ke skleníkovému efektu. Podle toho, které palivo je spalováno, sníží se při použití kogene-račních jednotek emise dusíku až o 25 % a emise oxidu uhličitého až o 60 %. Koncepce Kogenerační jednotky od Buderusu jsou v modulovém provedení. K dodání existuje osm variant, které jsou vzájemně kombiniovatelné. Elektrické výkony modulů jsou v rozmězí 19 až 240 kw, teplený výkon je mezi 34 až 374 kw. Rozsah dodávky Všechny komponenty jedné jednotky jsou uloženy ve stabilní rámové konstrukci, která nese hlukově izolační opláštění. Pracovní hluk jednotky je podle velikosti mezi 68 a 70 db(a). Tyto a jiné technické hodnoty jsou u každé jednotky zjišť ovány a dokumentovány ve výrobním závodu při zkušebním chodu a předány uživateli ve formě protokolu. Elektrickou energii (střídavé napětí V a 50 Hz, které je možné podle potřeby případně přetransformovat) vyrábí synchronní generátor poháněný motorem na zemní plyn o čtyřech až dvanácti válcích s řízeným katalyzátorem výfukových plynů. Přitom vznikající teplo v mazacím oleji, chladicí vodě a výfukových plynech z motoru se používá k vytápění s teplotou na výstupu okolo 90 C. Režimy provozů Kogenerační jednotky pracují zpravidla v tzv. paralelním provozu se sítí při plném využití přitom vyráběného elektrického proudu. To je zpravidla nejhospodárnější provozní režim. Pokud přitom vznikající teplo nepostačuje, je účelná kombinace s kotlem. Možný je též náhradní síť ový provoz, kdy se kogenerační jednotka připojuje podle potřeby. Rozhodující v určité době je proto zvýšená potřeba proudu a/nebo tepla. Možnosti použití Kogenerační jednotky jsou zejména výhodné pro objekty, které musí po celý rok disponovat vysokou potřebou elektrického proudu a tepla, jako jsou kryté plavecké bazény, nemocnice, místní a dálkové teplárny a rovněž i některé průmyslové a živnostenské provozy. Protože však tyto objekty potřebují maximální tepelný výkon jen po relativně krátké časové období, není účelné dimenzovat kogenerační jednotku na tuto potřebu. Osvědčila se kombinace kogeneračních jednotek s jedním nebo více kotli, přičemž kogenerační jednotka pracuje minimálně 0 provozních hodin ročně a přitom dodává 10 až 20 % maximálního potřebného tepelného výkonu. Potřebné informace jsou - v projekčních podkladech pro kogenerační jednotky - na příslušném technickém oddělení zastoupení značky Buderus Rám Plynový zážehový motor k uchycení motoru, generátoru, rozváděče a výměníků tepla motor je z výroby v tzv. provedení lambda-1 Výměníky tepla v souladu s nařízením o tlakových nádobách skup. II a DIN 4751 Synchronní generátor jako opce k náhradnímu síť ovému provozu Katalyzátor výfukových plynů ke snížení emisí škodlivin pod 1/2 TA-Luft 2002 Tlumič hluku výfukových plynů Rozváděč Rozhraní k přenosu dat Systém dálkového řízení Startovací zařízení Regulační plynová řada Olejový mazací systém Protihlukový kryt Odtahový ventilátor Paměť chyb Paměť historie ke snížení hluku výfukových plynů s mikroprocesorovým řízením; výkon generátoru-, řízení-, kontrola podílu výkonu a pomocné energie z kogenerační jednotky jsou přenášeny parametry na řídicí techniku budovy k přenosu hlášení o provozu a poruchách přes bezpotenciální kontakty s nabíječkou a bateriemi odolnými proti otřesům, nevyžadujícími údržbu s tepelnou uzavírací pojistkou, montovaná s odolností proti chvění a připojená podle Německého svazu pro plyn a vodu (DVGW) a DIN se zásobní nádrží, automatikou udržování hladiny a vnějším stavoznakem ke snížení provozního hluku v prostředí citlivém na hluk, jako jsou školy nebo nemocnice pro potrubí odváděného vzduchu s max. odporem 500 Pa k protokolování poruch a k jejich analýze k chronologickému zaznamenávání nejdůležitějších provozních parametrů jedné kogenerační jednotky Protokol protokol o zkušebním provozu ve výrobním závodě podle DIN Dokumentace Certifikace podle DIN (v trojnásobném provedení v němčině) podle DIN ISO 9001, popř. EN 29001, 90/396/EEC směrnice CE o plynových přístrojích DIN přístroje na výrobu elektrickké enrgie DVGW - VP 109 hotové blokové kogenerační jednotky, pouze pro připojení 4 Technická data /1

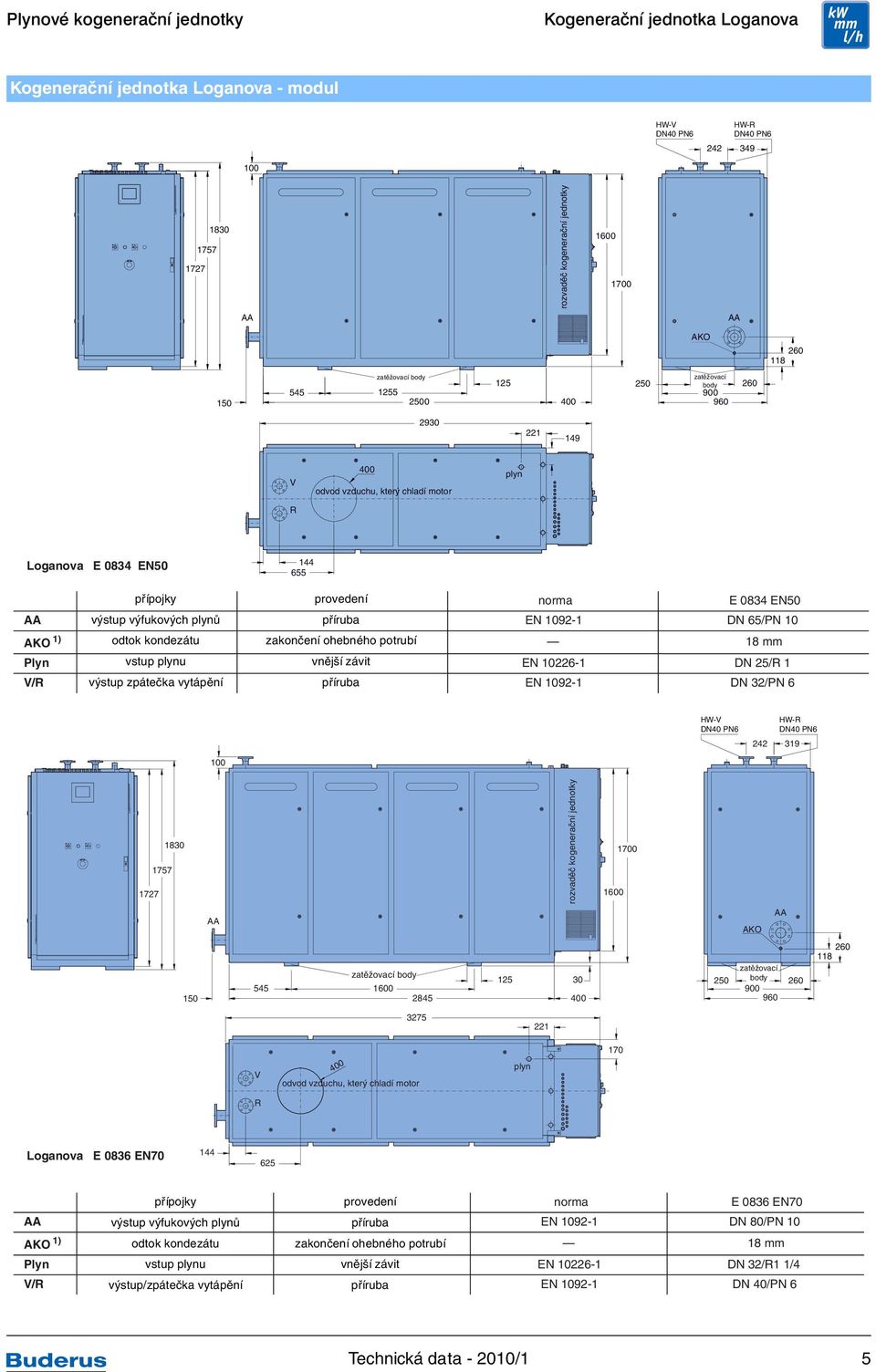

5 Plynové kogenerační jednotky Kogenerační jednotka Loganova Loganova Kogenerační BHKW-Modul jednotka Loganova - modul HW-V DN40 PN6 242 HW-R DN40 PN rozvaděč kogenerační jednotky AKO zatěžovací body zatěžovací body V R odvod vzduchu, který chladí motor plyn Loganova E 0834 EN přípojky provedení norma E 0834 EN50 výstup výfukových plynů EN DN 65/PN 10 AKO 1) odtok kondezátu zakončení ohebného potrubí 18 mm Plyn vstup plynu vnější závit EN DN 25/R 1 V/R výstup zpátečka vytápění EN DN 32/PN 6 HW-V DN40 PN6 242 HW-R DN40 PN rozvaděč kogenerační jednotky AKO zatěžovací body zatěžovací body V odvod vzduchu, který chladí motor plyn R Loganova E 0836 EN přípojky provedení norma E 0836 EN70 výstup výfukových plynů EN DN 80/PN 10 AKO 1) odtok kondezátu zakončení ohebného potrubí 18 mm Plyn vstup plynu vnější závit EN DN 32/R1 1/4 V/R výstup/zpátečka vytápění EN DN 40/PN 6 Technická data /1 5

6 Kogenerační jednotka Loganova Plynové kogenerační jednotky rozvaděč kogenerační jednotky 1800 AKO HW-V DN50 PN6 500 odvod vzduchu, který chladí motor plyn 383 HW-R DN50 PN Loganova E 2876 EN140 přípojky provedení Norm E 2876 EN140 výstup výfukových plynů EN DN /PN 10 AKO 1) odtok kondezátu zakončení ohebného potrubí 18 mm Plyn vstup plynu EN DN 40/PN 10 V/R výstup/zpátečka vytápění EN DN 50/PN rozvaděč kogenerační jednotky 1800 V R zatěžovací body HW-V DN65 PN6 500 odvod vzduchu, který chladí motor plyn 1294 AKO HW-R DN65 PN Loganova E 2842 EN240 přípojky provedení Norm E 2876 EN240 výstup výfukových plynů EN DN 150/PN 10 AKO 1) odtok kondezátu zakončení ohebného potrubí 18 mm Plyn vstup plynu EN DN 50/PN 6 V/R výstup/zpátečka vytápění EN DN 65/PN 6 6 Technická data /1

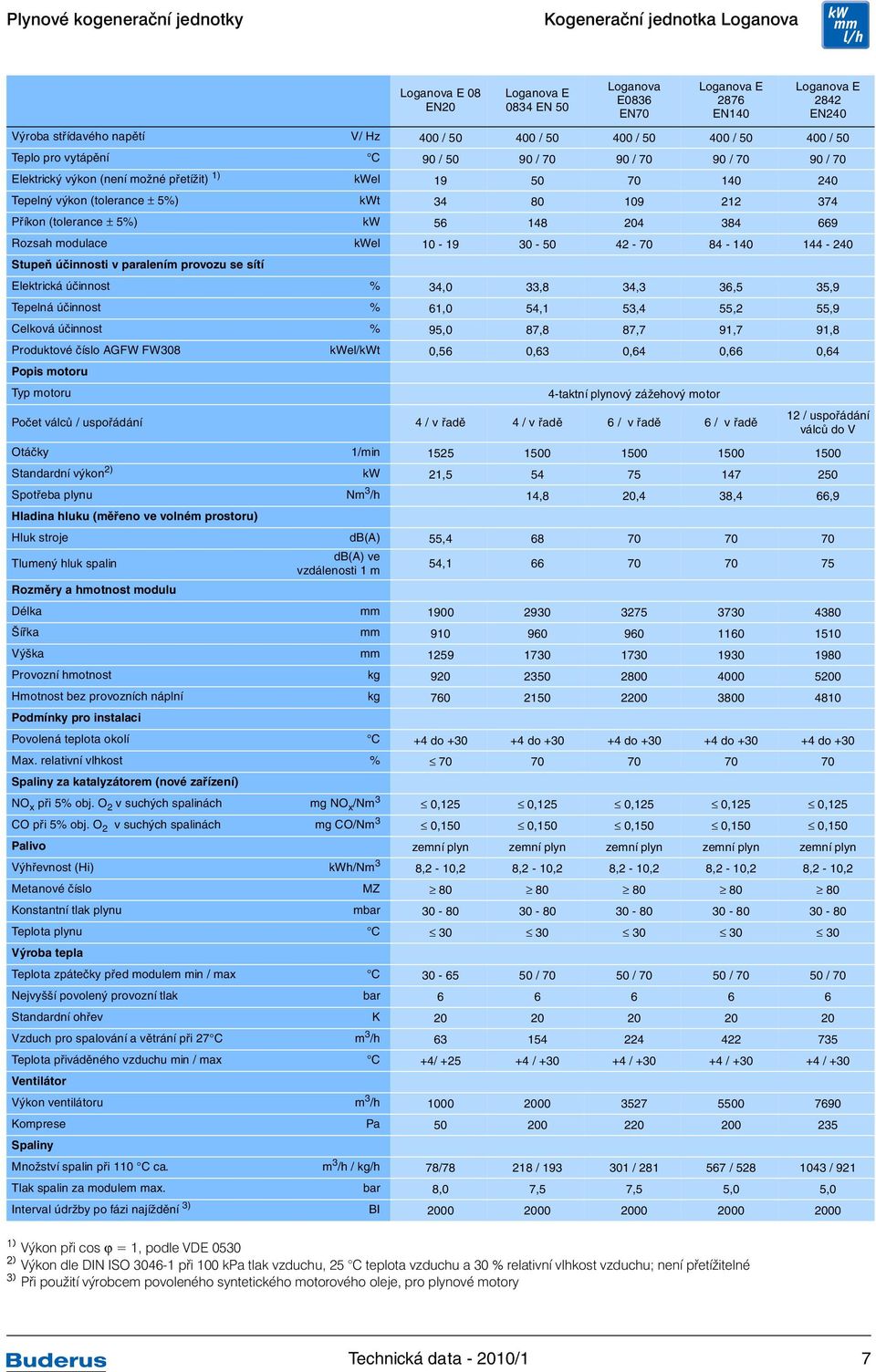

7 Plynové kogenerační jednotky Kogenerační jednotka Loganova Loganova E 08 EN20 Loganova E 0834 EN 50 Loganova E0836 EN70 Loganova E 2876 EN140 Loganova E 2842 EN240 Výroba střídavého napětí V/ Hz / 50 / 50 / 50 / 50 / 50 Teplo pro vytápění C 90 / / / / / 70 Elektrický výkon (není možné přetížit) 1) kwel Tepelný výkon (tolerance ± 5%) kwt Příkon (tolerance ± 5%) kw Rozsah modulace kwel Stupeň účinnosti v paralením provozu se sítí Elektrická účinnost % 34,0 33,8 34,3 36,5 35,9 Tepelná účinnost % 61,0 54,1 53,4 55,2 55,9 Celková účinnost % 95,0 87,8 87,7 91,7 91,8 Produktové číslo AGFW FW308 kwel/kwt 0,56 0,63 0,64 0,66 0,64 Popis motoru Typ motoru 4-taktní plynový zážehový motor Počet válců / uspořádání 4 / v řadě 4 / v řadě 6 / v řadě 6 / v řadě 12 / uspořádání válců do V Otáčky 1/min Standardní výkon 2) kw 21, Spotřeba plynu Nm 3 /h 14,8 20,4 38,4 66,9 Hladina hluku (měřeno ve volném prostoru) Hluk stroje db(a) 55, Tlumený hluk spalin Rozměry a hmotnost modulu db(a) ve vzdálenosti 1 m 54, Délka mm Šířka mm Výška mm Provozní hmotnost kg Hmotnost bez provozních náplní kg Podmínky pro instalaci Povolená teplota okolí C +4 do do do do do +30 Max. relativní vlhkost % Spaliny za katalyzátorem (nové zařízení) NO x při 5% obj. O 2 v suchých spalinách mg NO x /Nm 3 0,125 0,125 0,125 0,125 0,125 CO při 5% obj. O 2 v suchých spalinách mg CO/Nm 3 0,150 0,150 0,150 0,150 0,150 Palivo zemní plyn zemní plyn zemní plyn zemní plyn zemní plyn Výhřevnost (Hi) kwh/nm 3 8,2-10,2 8,2-10,2 8,2-10,2 8,2-10,2 8,2-10,2 Metanové číslo MZ Konstantní tlak plynu mbar Teplota plynu C Výroba tepla Teplota zpátečky před modulem min / max C / / / / 70 Nejvyšší povolený provozní tlak bar Standardní ohřev K Vzduch pro spalování a větrání při 27 C m 3 /h Teplota přiváděného vzduchu min / max C +4/ / / / / +30 Ventilátor Výkon ventilátoru m 3 /h Komprese Pa Spaliny Množství spalin při 110 C ca. m 3 /h / kg/h 78/ / / / / 921 Tlak spalin za modulem max. bar 8,0 7,5 7,5 5,0 5,0 Interval údržby po fázi najíždění 3) BI ) Výkon při cos ϕ = 1, podle VDE ) Výkon dle DIN ISO při kpa tlak vzduchu, 25 C teplota vzduchu a 30 % relativní vlhkost vzduchu; není přetížitelné 3) Při použití výrobcem povoleného syntetického motorového oleje, pro plynové motory Technická data /1 7

8 Špičková technologie vytápění vyžaduje profesionální instalaci a údržbu. Značka Buderus proto dodává kompletní sortiment exkluzivně přes odborné topenářské firmy, poskytuje všem zájemcům vyčerpávající informace a zajišťuje odborná školení a semináře. Váš kompetentní partner ve všech otázkách vytápění: Bosch Termotechnika s.r.o. obchodní divize Buderus Průmyslová 372/ Praha 10 Tel : (+420) , Fax : (+420) info@buderus.cz; Obrazový materiál Bosch Termotechnika GmbH, Technické změny vyhrazeny
