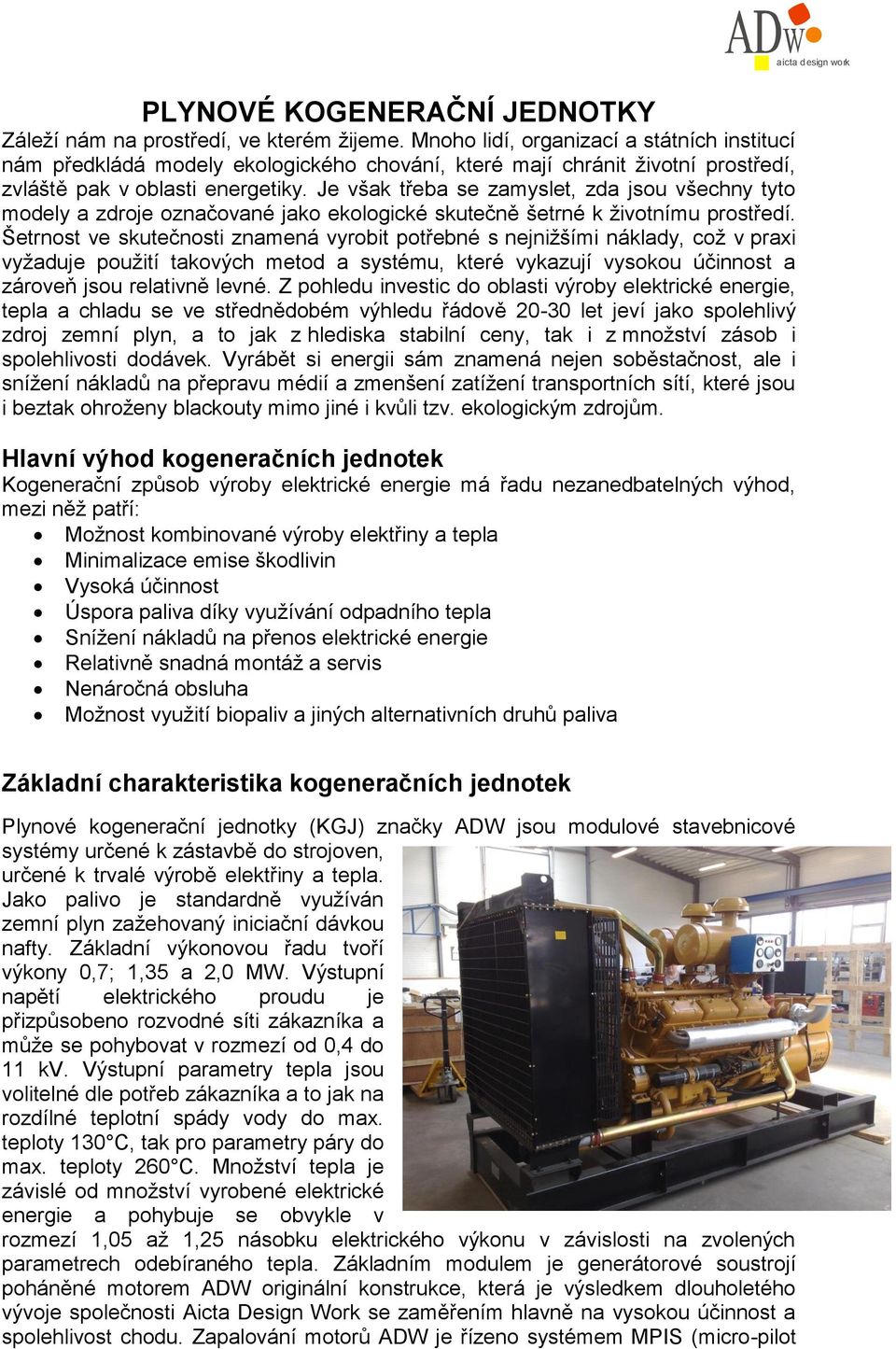

1 PLYNOVÉ KOGENERAČNÍ JEDNOTKY Záleží nám na prostředí, ve kterém žijeme. Mnoho lidí, organizací a státních institucí nám předkládá modely ekologického chování, které mají chránit životní prostředí, zvláště pak v oblasti energetiky. Je však třeba se zamyslet, zda jsou všechny tyto modely a zdroje označované jako ekologické skutečně šetrné k životnímu prostředí. Šetrnost ve skutečnosti znamená vyrobit potřebné s nejnižšími náklady, což v praxi vyžaduje použití takových metod a systému, které vykazují vysokou účinnost a zároveň jsou relativně levné. Z pohledu investic do oblasti výroby elektrické energie, tepla a chladu se ve střednědobém výhledu řádově let jeví jako spolehlivý zdroj zemní plyn, a to jak z hlediska stabilní ceny, tak i z množství zásob i spolehlivosti dodávek. Vyrábět si energii sám znamená nejen soběstačnost, ale i snížení nákladů na přepravu médií a zmenšení zatížení transportních sítí, které jsou i beztak ohroženy blackouty mimo jiné i kvůli tzv. ekologickým zdrojům. Hlavní výhod kogeneračních jednotek Kogenerační způsob výroby elektrické energie má řadu nezanedbatelných výhod, mezi něž patří: Možnost kombinované výroby elektřiny a tepla Minimalizace emise škodlivin Vysoká účinnost Úspora paliva díky využívání odpadního tepla Snížení nákladů na přenos elektrické energie Relativně snadná montáž a servis Nenáročná obsluha Možnost využití biopaliv a jiných alternativních druhů paliva Základní charakteristika kogeneračních jednotek Plynové kogenerační jednotky (KGJ) značky ADW jsou modulové stavebnicové systémy určené k zástavbě do strojoven, určené k trvalé výrobě elektřiny a tepla. Jako palivo je standardně využíván zemní plyn zažehovaný iniciační dávkou nafty. Základní výkonovou řadu tvoří výkony 0,7; 1,35 a 2,0 MW. Výstupní napětí elektrického proudu je přizpůsobeno rozvodné síti zákazníka a může se pohybovat v rozmezí od 0,4 do 11 kv. Výstupní parametry tepla jsou volitelné dle potřeb zákazníka a to jak na rozdílné teplotní spády vody do max. teploty 130 C, tak pro parametry páry do max. teploty 260 C. Množství tepla je závislé od množství vyrobené elektrické energie a pohybuje se obvykle v rozmezí 1,05 až 1,25 násobku elektrického výkonu v závislosti na zvolených parametrech odebíraného tepla. Základním modulem je generátorové soustrojí poháněné motorem ADW originální konstrukce, která je výsledkem dlouholetého vývoje společnosti Aicta Design Work se zaměřením hlavně na vysokou účinnost a spolehlivost chodu. Zapalování motorů ADW je řízeno systémem MPIS (micro-pilot

2 ignition system), což umožňuje pracovat s vyšším kompresním poměrem ve srovnání se standardním motorem, a tudíž výrazně zvýšit tepelnou účinnost. Typ 12v Trvalý doporučený provozní elektrický výkon 1350 ekw 400/230 V Frekvence 50 Hz Jmenovitý účiník 1,0 Provozní účiník 0,8 1,0 Provozní tlak plynu na vstupu do motoru 0,3 Mpa středotlak Hmotnost jednotky kg Rozměry (délka x šířka x výška) 5,925x2,2x2,4 m Kogenerační jednotka KGJ 1350 byla vystavena zkoušce, která měla ověřit její základní parametry. Testování bylo provedeno firmou TÜV SÜD Czech s.r.o. Prokázalo se, že při ustáleném elektrickém výkonu 1 MW bylo dosaženo elektrické účinnosti 43,6% (včetně vlastní spotřeby kogenerační jednotky).

3 Typ 16v Trvalý doporučený provozní elektrický výkon 2000 ekw 400/230 V Frekvence 50 Hz Jmenovitý účiník 1,0 Provozní účiník 0,8 1,0 Provozní tlak plynu na vstupu do motoru 0,3 MPa středotlak Hmotnost jednotky kg Rozměry (délka x šířka x výška) 7,15 x 2,87x3,17m

4 Technická specifikace Typové označení kogenerační jednotky KGJ 700 KGJ 1350 KGJ 2000 Jmenovitý elektrický výkon kw Max. tepelný výkon kw Příkon v zemním plynu kw Příkon v naftě kw Příkony celkem kw Účinnost elektrická % 40,9 41,5 41,7 Účinnost tepelná % 44,6 43,1 43,7 Celková účinnost využití paliva % 85,5 84,6 85,7 Spotřeba plynu při 100% výkonu Nm 3 /hod Spotřeba plynu při 75% výkonu Nm 3 /hod Spotřeba plynu při 50% výkonu Nm 3 /hod Spotřeba nafty při 100% výkonu dm 3 /hod Spotřeba nafty při 75% výkonu dm 3 /hod 5, Spotřeba nafty při 50% výkonu dm 3 /hod 3, Motor Typ motoru ADW12V-190 ADW12V-190 ADW16V-190 NG700 NG1350 NG2000 Provedení motoru Vidlicový, čtyřtaktní, vznětový, přeplňovaný Hlavní palivo Zemní plyn tlak 0,3 MPa Zážehové palivo Nafta Vrtání x zdvih mm 190 x x x 215 Počet válců Objem motoru dm 3 71,4 73,2 97,5 Kompresní poměr 14,5 : 1 14,5 : 1 14,5 : 1 Otáčky 1/min Měrná spotřeba oleje g/kwh < 1.6 < 1 < 1 Startování Elektrický startér SS 24V, napájená z baterií. Generátor Typ Synchronní, dvouložiskový kv Volitelné dle odběratelské sítě v rozsahu 0,4 až 11 kv Frekvence Hz Volitelné dle odběratelské sítě v rozsahu 50/60 Hz cos φ 0,8 / 1,0 Otáčky 1/min Krytí Volitelné dle klimatických podmínek zákazníka v rozsahu IP 23 až IP 55 Emise emise (při 5%O 2 ve spalinách) dle nař. vl. ČR č 146 CO mg/nm NO x mg/nm emise (při 5%O 2 ve spalinách) dle EU TA-Luft 2002 CO mg/nm NO x mg/nm
