OUTdoor MGW 260. Kontejnerové provedení. Typový list kogenerační jednotky. s plynovým motorem GE WAUKESHA. Zemní plyn - emise NOx < 500 5%O2

Transkript

1 Typový list kogenerační jednotky s plynovým motorem GE WAUKESHA Kontejnerové provedení OUTdoor MGW 260 Zemní plyn - emise NOx < 500 5%O2 Specifikace dodávky Technické parametry Motor a generátor Řídící systém Bilance Chlazení Požadavky na stavební řešení Funkční schéma Výrobce MOTORGAS s.r.o. Oderská 333/ Praha 9 Česká republika (C) MOTORGAS info@motorgas.cz

2 Specifikace dodávky Standardní rozsah dodávky Kontejner Ocelový svařovaný přepravitelný kontejner s vnitřním odhlučněním pro vnější umístění Větrání elektrickým ventilátorem s proměnnými otáčkami, řízeným podle teploty Uzamykatelné dveře pro usnadnění servisních výkonů Vnitřní osvětlení a úpravy pro zamezení nebezpečí zmrznutí Plynové soustrojí motor - generátor na společném ocelovém rámu Plynový motor s dvouložiskovým generátorem spojeny přes pružnou spojku Předmazávací olejové čerpadlo Vzduchový filtr sání Směšovač plyn - vzduch Škrtící klapka Elektronické bezdotykové zapalování Zařízení pro chlazení a výrobu tepla Hlavní výměník voda/voda Výměník spaliny/voda Oběhové čerpadlo motorové vody Expanzomat okruh motorové vody Chlazení směsi LT (technologický okruh 54 oc) Čerpadlo chlazení směsi Radiátorový chladič technologického okruhu Pojistný ventil okruh chlazení směsi a oleje Expanzomat okruh chlazení směsi a oleje Plynová trať Plynový filtr Elektrické uzavírací ventily Nulový regulátor tlaku Manostaty signalizace vysokého/nízkého tlaku plynu Výfukový systém Tlumič hluku výfuku Vlnovcové kompenzátory Elektrický rozváděč Řídící systém Silová část s integrovaným stykačem generátoru (pohony vnitřních spotřeb, měření, atd.) Startovací akumulátory s elektronickým dobíjením Volitelné položky za příplatek Napojení na topný uživatelský okruh Oběhové čerpadlo topného okruhu uživatele Regulace teploty zpátečky s trojcestným regulačním ventilem Systém nouzového chlazení na chladícím okruhu motoru Radiátorový chladič nouzového chlazení Regulační armatura nouzového chlazení Olejové hospodářství Centrální olejová nádrž o volitelném objemu Elektrický předehřev motoru

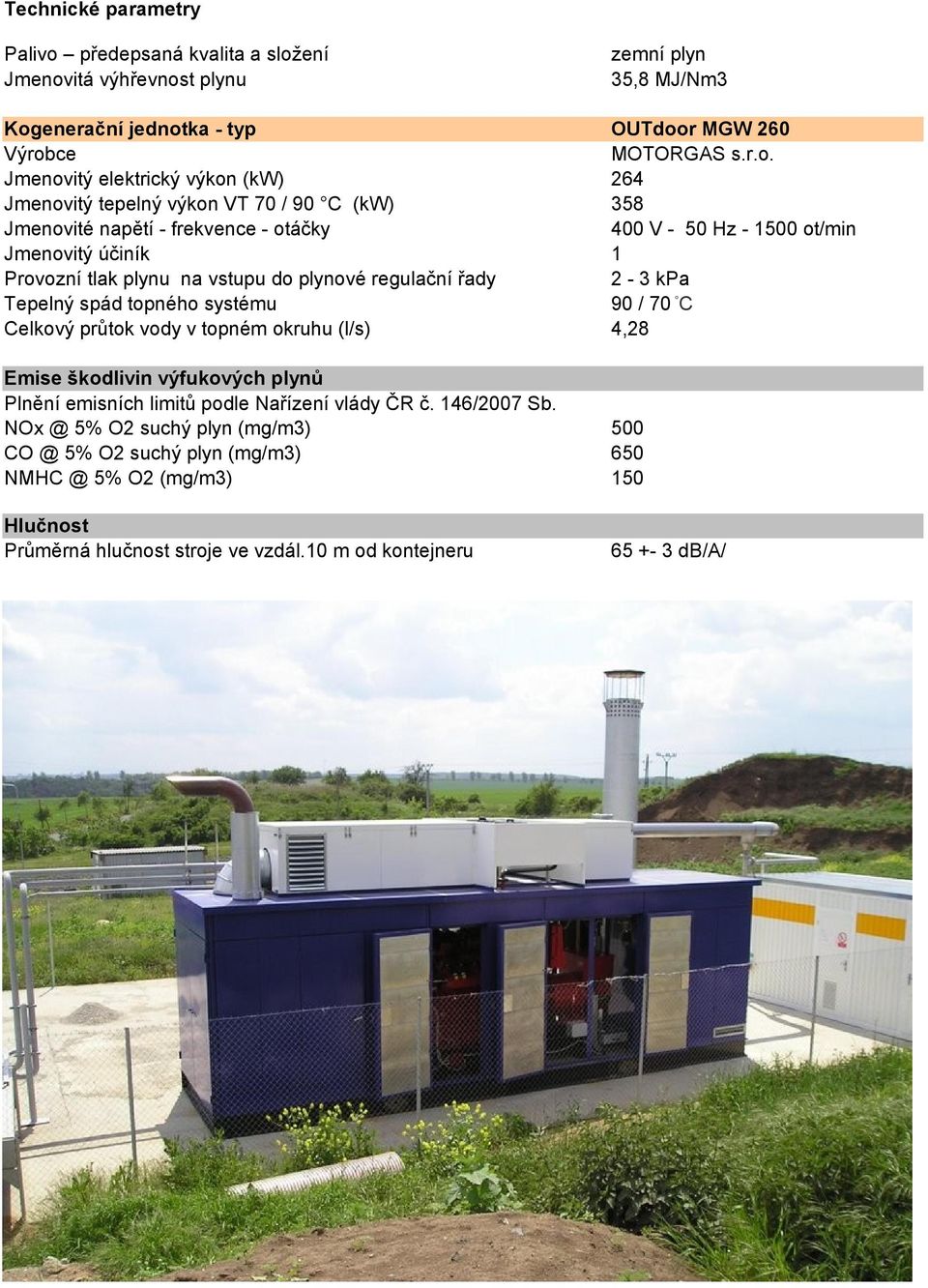

3 Technické parametry Palivo předepsaná kvalita a složení Jmenovitá výhřevnost plynu zemní plyn 35,8 MJ/Nm3 Kogenerační jednotka - typ OUTdoor MGW 260 Výrobce MOTORGAS s.r.o. Jmenovitý elektrický výkon (kw) 264 Jmenovitý tepelný výkon VT 70 / 90 C (kw) 358 Jmenovité napětí - frekvence - otáčky 400 V - 50 Hz ot/min Jmenovitý účiník 1 Provozní tlak plynu na vstupu do plynové regulační řady 2-3 kpa Tepelný spád topného systému Celkový průtok vody v topném okruhu (l/s) 90 / 70 C 4,28 Emise škodlivin výfukových plynů Plnění emisních limitů podle Nařízení vlády ČR č. 146/2007 Sb. 5% O2 suchý plyn (mg/m3) 500 5% O2 suchý plyn (mg/m3) 650 5% O2 (mg/m3) 150 Hlučnost Průměrná hlučnost stroje ve vzdál.10 m od kontejneru db/a/

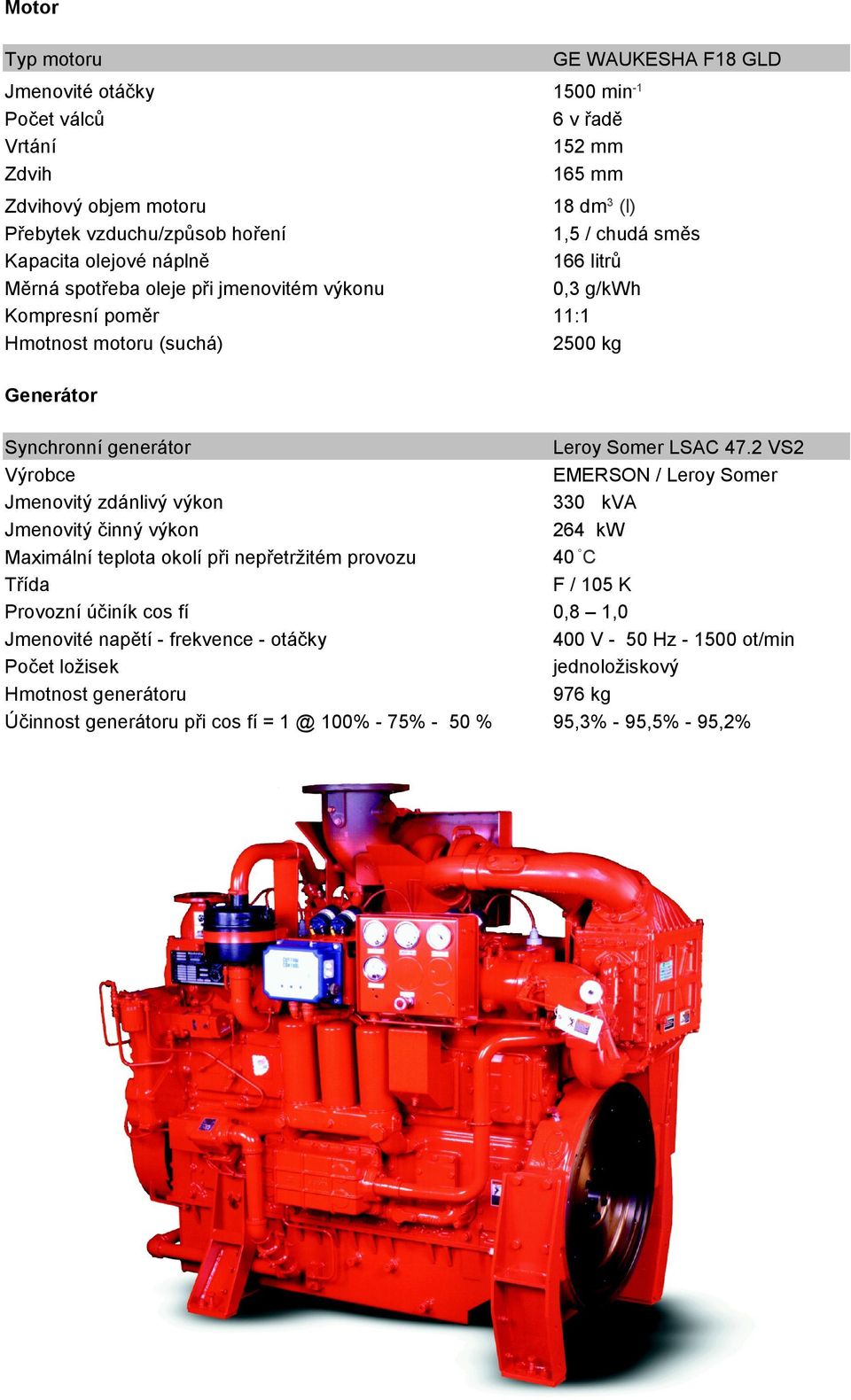

4 Motor Typ motoru Jmenovité otáčky Počet válců Vrtání Zdvih GE WAUKESHA F18 GLD 1500 min -1 6 v řadě 152 mm 165 mm Zdvihový objem motoru Přebytek vzduchu/způsob hoření 18 dm 3 (l) 1,5 / chudá směs Kapacita olejové náplně 166 litrů Měrná spotřeba oleje při jmenovitém výkonu 0,3 g/kwh Kompresní poměr 11:1 Hmotnost motoru (suchá) 2500 kg Generátor Synchronní generátor Leroy Somer LSAC 47.2 VS2 Výrobce EMERSON / Leroy Somer Jmenovitý zdánlivý výkon 330 kva Jmenovitý činný výkon 264 kw Maximální teplota okolí při nepřetržitém provozu Třída 40 C F / 105 K Provozní účiník cos fí 0,8 1,0 Jmenovité napětí - frekvence - otáčky 400 V - 50 Hz ot/min Počet ložisek jednoložiskový Hmotnost generátoru 976 kg Účinnost generátoru při cos fí = 100% - 75% - 50 % 95,3% - 95,5% - 95,2%

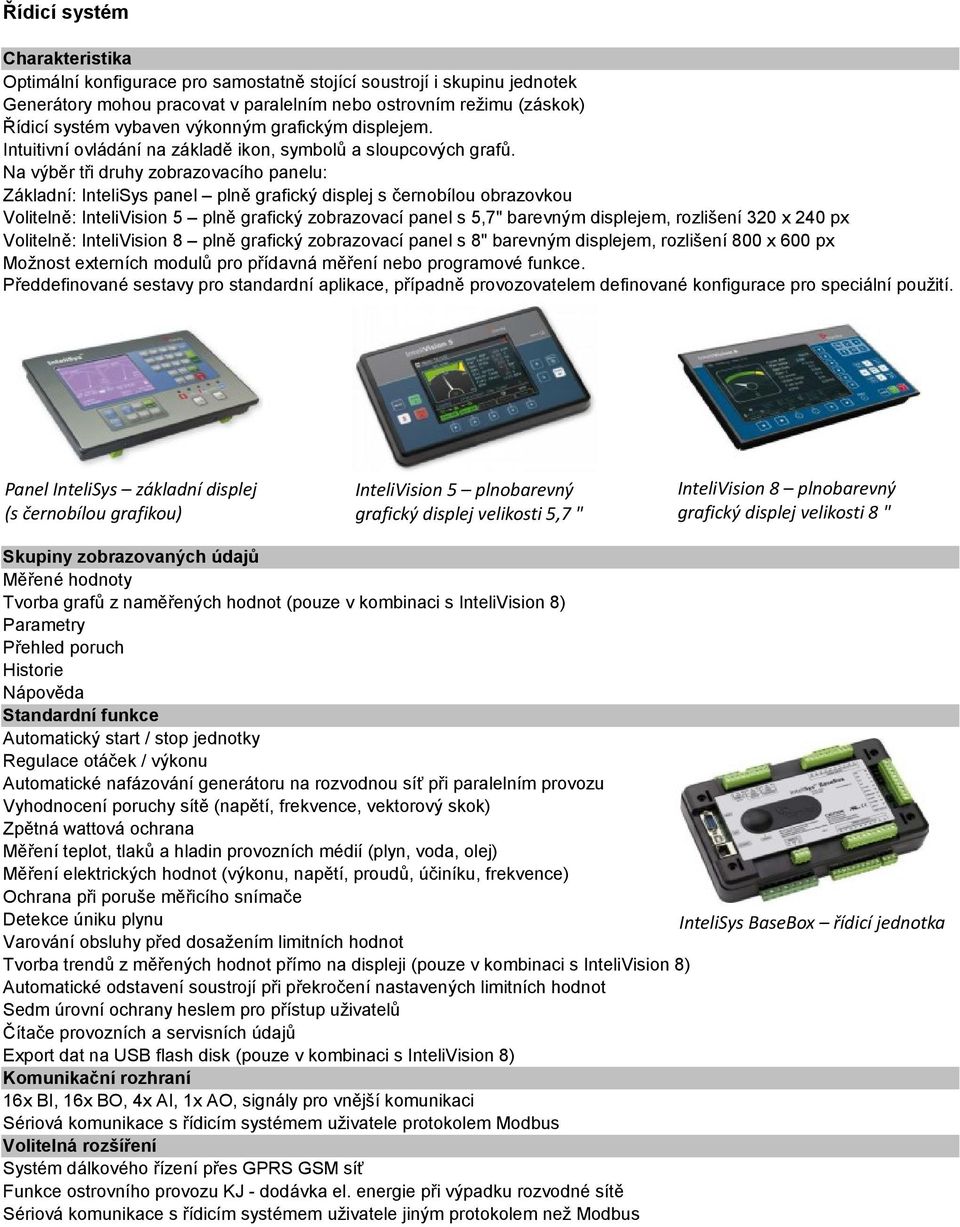

5 Řídicí systém Charakteristika Optimální konfigurace pro samostatně stojící soustrojí i skupinu jednotek Generátory mohou pracovat v paralelním nebo ostrovním režimu (záskok) Řídicí systém vybaven výkonným grafickým displejem. Intuitivní ovládání na základě ikon, symbolů a sloupcových grafů. Na výběr tři druhy zobrazovacího panelu: Základní: InteliSys panel plně grafický displej s černobílou obrazovkou Volitelně: InteliVision 5 plně grafický zobrazovací panel s 5,7" barevným displejem, rozlišení 320 x 240 px Volitelně: InteliVision 8 plně grafický zobrazovací panel s 8" barevným displejem, rozlišení 800 x 600 px Možnost externích modulů pro přídavná měření nebo programové funkce. Předdefinované sestavy pro standardní aplikace, případně provozovatelem definované konfigurace pro speciální použití. Panel InteliSys základní displej (s černobílou grafikou) InteliVision 5 plnobarevný grafický displej velikosti 5,7 " InteliVision 8 plnobarevný grafický displej velikosti 8 " Skupiny zobrazovaných údajů Měřené hodnoty Tvorba grafů z naměřených hodnot (pouze v kombinaci s InteliVision 8) Parametry Přehled poruch Historie Nápověda Standardní funkce Automatický start / stop jednotky Regulace otáček / výkonu Automatické nafázování generátoru na rozvodnou síť při paralelním provozu Vyhodnocení poruchy sítě (napětí, frekvence, vektorový skok) Zpětná wattová ochrana Měření teplot, tlaků a hladin provozních médií (plyn, voda, olej) Měření elektrických hodnot (výkonu, napětí, proudů, účiníku, frekvence) Ochrana při poruše měřicího snímače Detekce úniku plynu InteliSys BaseBox řídicí jednotka Varování obsluhy před dosažením limitních hodnot Tvorba trendů z měřených hodnot přímo na displeji (pouze v kombinaci s InteliVision 8) Automatické odstavení soustrojí při překročení nastavených limitních hodnot Sedm úrovní ochrany heslem pro přístup uživatelů Čítače provozních a servisních údajů Export dat na USB flash disk (pouze v kombinaci s InteliVision 8) Komunikační rozhraní 16x BI, 16x BO, 4x AI, 1x AO, signály pro vnější komunikaci Sériová komunikace s řídicím systémem uživatele protokolem Modbus Volitelná rozšíření Systém dálkového řízení přes GPRS GSM síť Funkce ostrovního provozu KJ - dodávka el. energie při výpadku rozvodné sítě Sériová komunikace s řídicím systémem uživatele jiným protokolem než Modbus

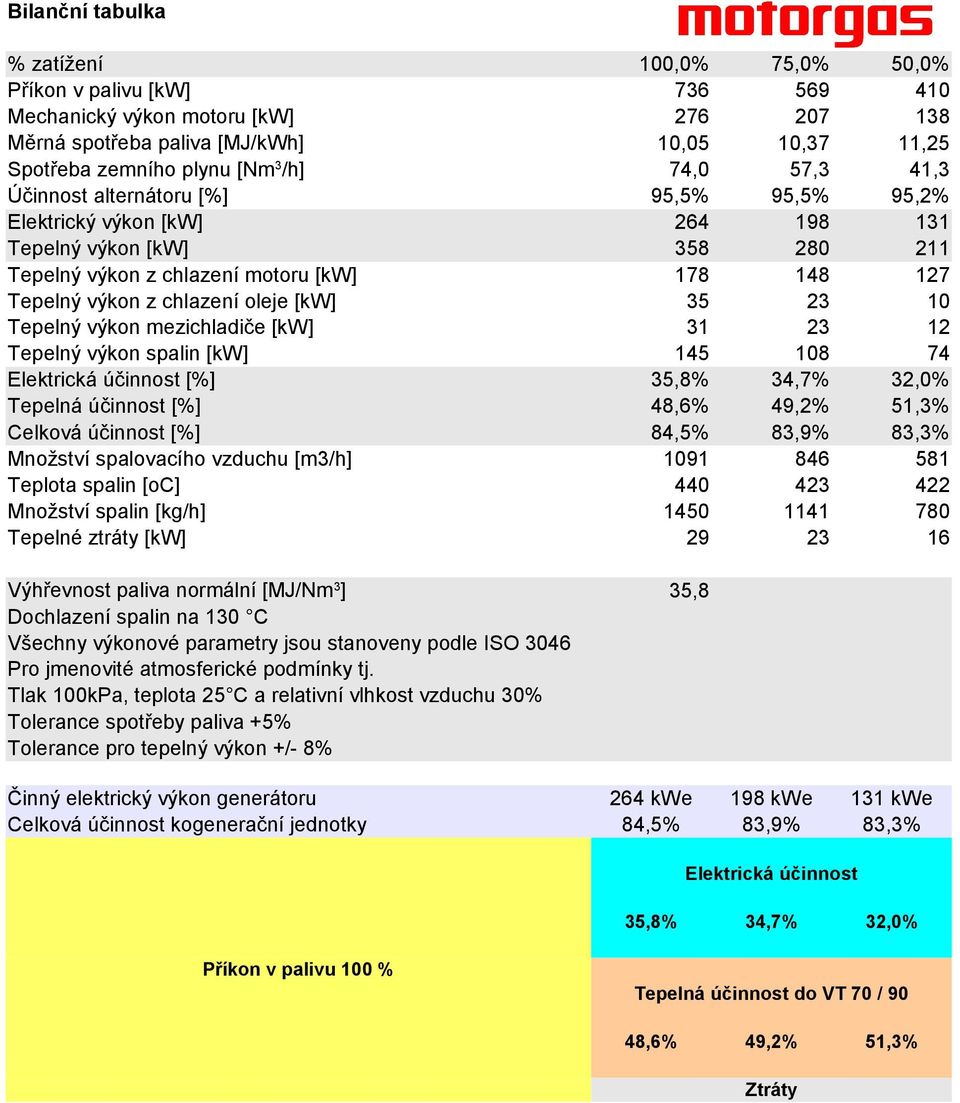

6 Bilanční tabulka % zatížení 100,0% 75,0% 50,0% Příkon v palivu [kw] Mechanický výkon motoru [kw] Měrná spotřeba paliva [MJ/kWh] Spotřeba zemního plynu [Nm 3 /h] 10,05 10,37 11,25 74,0 57,3 41,3 95,5% 95,5% 95,2% Účinnost alternátoru [%] Elektrický výkon [kw] Tepelný výkon [kw] Tepelný výkon z chlazení motoru [kw] Tepelný výkon z chlazení oleje [kw] Tepelný výkon mezichladiče [kw] Tepelný výkon spalin [kw] Elektrická účinnost [%] 35,8% 34,7% 32,0% Tepelná účinnost [%] 48,6% 49,2% 51,3% Celková účinnost [%] 84,5% 83,9% 83,3% Množství spalovacího vzduchu [m3/h] Teplota spalin [oc] Množství spalin [kg/h] Tepelné ztráty [kw] Výhřevnost paliva normální [MJ/Nm 3 ] Dochlazení spalin na 130 C Všechny výkonové parametry jsou stanoveny podle ISO 3046 Pro jmenovité atmosferické podmínky tj. Tlak 100kPa, teplota 25 C a relativní vlhkost vzduchu 30% Tolerance spotřeby paliva +5% Tolerance pro tepelný výkon +/- 8% 35,8 Činný elektrický výkon generátoru 264 kwe 198 kwe 131 kwe Celková účinnost kogenerační jednotky 84,5% 83,9% 83,3% Elektrická účinnost 35,8% 34,7% 32,0% Příkon v palivu 100 % Tepelná účinnost do VT 70 / 90 48,6% 49,2% 51,3% Ztráty

7 Nouzové chlazení Chladič GFH 067A/3-N(D)-F6/2P Výkon 360 kw Medium ethylene glycol 34 % (1) Průtok vzduchu m³/h Tlaková ztráta bar Průtok m³/h Ventilátor 3 Kusy 3~400V 50Hz Hladina hluku 63 db(a) (2) Parametry motoru: ve vzdálenosti 10.0 m Otáčky 1340 min-1 Výkon 1.63 kw Proud 4.30 A Objem trubek: 46 l Připojení: Hmotnost (suchá): 273 kg Vstup: 76.1*2.00 mm Výstup: 76.1*2.00 mm Chlazení směsi Chladič GFH 052A/1-N(D)-F6/8P Výkon 39 kw Medium ethylene glycol 34 % (1) Průtok vzduchu 7110 m³/h Tlaková ztráta 0.44 bar Průtok 9.30 m³/h Ventilátor 1 Kus 3~400V 50Hz Hladina hluku 54 db(a) (2) Parametry motoru: ve vzdálenosti 5.0 m Otáčky 1340 min-1 Výkon 0.78 kw Proud 1.35 A Objem trubek: 13 l Připojení: Hmotnost (suchá): 96 kg Vstup: DN65/PN10 Výstup: DN65/PN10

8 Funkční schéma kogenerační jednotky
