1 KLIMATIZAČNÍ JEDNOTKA S INTEGROVANÝM TEPELNÝM ČERPADLEM

2 2 KLIMATIZAČNÍ JEDNOTKA S INTEGROVANÝM TEPELNÝM ČERPADLEM Popis jednotky: Klimatizační jednotka s integrovaným tepelným čerpadlem je variantou standardních klimatizačních jednotek MANDÍK řady M a P. Vhodnou kombinací použitých komor, jejich vzájemné polohy a rozšířením o okruh tepelného čerpadla je dosaženo nové kvality a možných funkcí celku. Okruh tepelného čerpadla s funkcí topení a chlazení je konstruován z kvalitních komponentů k dosažení vysoké efektivnosti a spolehlivosti provozu. Plášť jednotky: Originální bezrámová samonosná konstrukce. Tloušťka opláštění 50 mm (minerální izolace 50 kg/m 3 ). Parametry pláště jednotky podle normy EN Zkoušky provedeny v TÜV SÜD Mnichov: Mechanická stabilita: D1 (M) Netěsnost skříně: L1 (M) Netěsnost mezi filtrem a rámem: < 0,5 % F9 (M) Tepelná izolace: T3 (při použití standardní izolace s měrnou hustotou 50 kg/m 3 ) Tepelné mosty: TB2 Útlum pláště v pásmu: Hz: db 15,8 23,6 31,3 37,3 39,5 39,7 43,2 Výkonová řada: Od 2000 do m 3 /hod. Certifikáty: ISO 9001 KTA CRF50 Regulace: Autonomní systém měření a regulace na platformě Carel nebo Siemens. Provedení: Vnitřní provedení. Venkovní provedení konfiguraci jednotky je možné úpravit pro potřeby venkovní instalace. Hygienické provedení skladbu a celkové řešení jednotky lze navolit tak, aby splňovala funkční a hygienické požadavky dle VDI Klimatizační jednotky MANDÍK mohou být navrženy v energetických třídách a opatřeny certifikovaným energetickým štítkem podle požadavků společnosti RLT. Certifikát výrobku Hygienický posudek Dodávka: Jednotka je zákazníkovi dodávána včetně kompletně zapojeného okruhu tepelného čerpadla a osazeného systému měření a regulace (MaR). Certifikát energetické účinnosti RLT-TÜV-01 Zkušební protokol TÜV SÜD

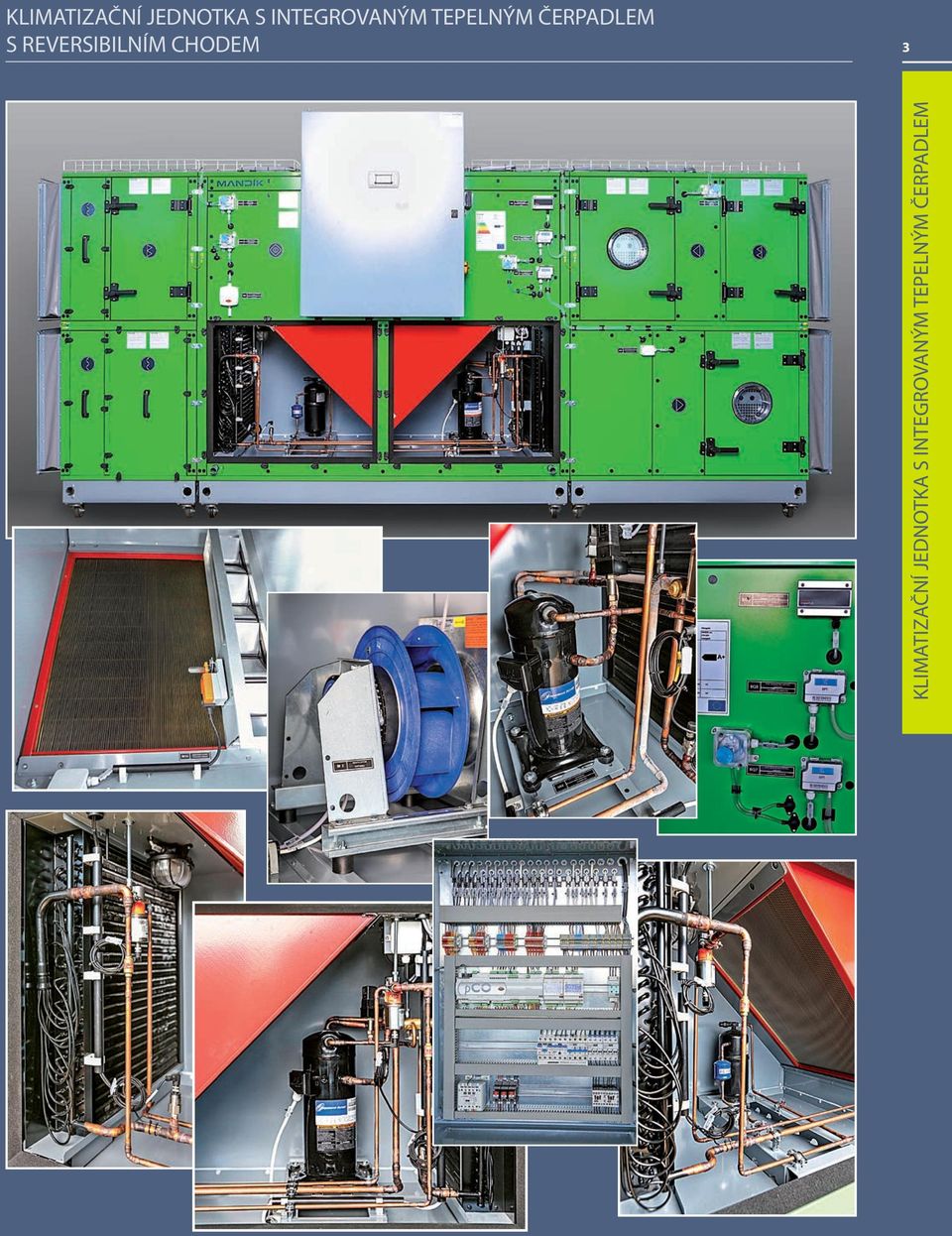

3 S REVERSIBILNÍM CHODEM 3

4 4 PŘÍKLAD KLIMATIZAČNÍ JEDNOTKY ZZT S INTEGROVANÝM TEPELNÝM ČERPADLEM S REVERSIBILNÍM CHODEM Popis jednotky: Výrobní řada klimatizační jednotky MANDÍK M5 Vnitřní provedení Energetická třída A+ Technické parametry: Jmenovitý průtok vzduchu: 3100 [m 3 /h] Rychlost proudění vzduchu: 1,76 [m/s] Účinnost deskového rek. φ: 79,8 [%] Příkon přívodního ventilátoru: 1,19 [kw] Prac. frekv. přívod. ventilátoru: 50 [Hz] Příkon odvodního ventilátoru: 1,27 [kw] Prac. frekv. odvod. ventilátoru: 50 [Hz] Třída filtrace přívodního vzduchu: M5 Třída filtrace odvodního vzduchu: G4 Výkonové parametry: Režim letniho provozu ODA = 32 C, rh 40 %, ETA = 25 C, rh 50 % Chladící výkon ZZT: 5,6 [kw] Chladící výkon TČ: 7,9 [kw] Integrované tepelné čerpadlo s reversibilním chodem jako zdroj tepla a chladu. Deskový rekuperátor (ZZT) Celkový el. příkon letní provoz: 4,6 [kw] Celkový el. příkon zimní provoz: 4,3 [kw] Počet kompresorů: 1 [ks] Počet okruhu TČ: 1 [ks] Napětí: 400/3/50 [V/Ph/Hz] Max.provozní proud: 6,5 [A] Chladivo: R410A Náplň chladiva: 4 [Kg] Příkon kompresoru: 2,14 [kw] Teplota přívodního vzduchu SUP 20,5 [ C] EER: 2,93 [ ] Režim zimního provozu ODA = -15 C, rh 90 %, ETA = 22 C, rh 45 % Ohřívací výkon ZZT: 18,4 [kw] Ohřívací výkon TČ: 7,8 [kw] Příkon kompresoru: 1,86 [kw] Teplota přívodního vzduchu SUP 24,5 [ C] COP 6 [ ]

5 LETNÍ PROVOZNÍ REŽIM JEDNOTKY SMĚŠOVACÍ KLAPKA BY-PASS KLAPKA CIRKULAČNÍ KLAPKA ODA ETA EHA SUP KONDENZÁTOR KOMPRESOR VÝPARNÍK ZIMNÍ PROVOZNÍ REŽIM JEDNOTKY Čerstvý vzduch je předehřán v rekuperačním výměníku odvodním vzduchem o vyšší teplotě. Po rekuperaci je přívodní vzduch dohřán na kondenzátoru tepelného čerpadla. Je-li teplota čerstvého vzduchu rovna nebo menší 0 C a zároveň nižší než teplota za výparníkem, otevře se směšovací klapka za výparníkem a využívá se tepelná energie odpadního vzduchu o vyšší teplotě než teplota čerstvého vzduchu a smíšený vzduch se tak reguluje na teplotu min. 0 C kvůli ochraně rekuperátoru proti námraze (z důvodu jeho vysoké účinnosti). Pro plynulost chodu okruhu tepelného čerpadla je výparník vybaven elektrickými topnými tyčemi jako ochrana proti zamrznutí výměníku. SMĚŠOVACÍ KLAPKA BY-PASS KLAPKA CIRKULAČNÍ KLAPKA ODA ETA EHA SUP VÝPARNÍK KOMPRESOR KONDENZÁTOR 5 Čerstvý vzduch je předchlazen v rekuperačním výměníku odvodním vzduchem o nižší teplotě. Po rekuperaci je přívodní vzduch dochlazen na výparníku tepelného čerpadla. Na kondenzátoru je ohřátý odpadní vzduch odveden do atmosféry. Směšovací klapka za kondenzátorem je uzavřena. V případě vysokých tepelných zisků v prostoru a při poklesu teploty čerstvého vzduchu pod požadovanou teplotu v prostoru, přívodní vzduch prochází ochozem (by-passem) rekuperátoru a tepelné čerpadlo může být mimo provoz. V případě potřeby vnitřní cirkulace vzduchu je klapka na čerstvém a odpadním vzduchu uzavřena a směšovací klapka před rekuperátorem je otevřena na jmenovitý vzduchový výkon. Při poklesu kvality vnitřního vzduchu se otevírá klapka čerstvého vzduchu, klapka by-passu je otevřena.

6 6 VÝHODY TOHOTO ŘEŠENÍ Vysoká účinnost zařízení (energetická třída A+). Velmi nízké provozní náklady. Jednotka pro letní a zimní provoz bez potřeby externího zdroje tepla a chladu. Okruh tepelného čerpadla může být dále používán pro odvlhčování vzduchu a pro zimní zatápění větraného prostoru. Jediná forma přívodní energie elektrická. Porovnání investičních a provozních nákladů: Příklad pro celoroční provoz 12hodinová směna (např. obchodní centrum) NÁKLADY Prostorová nenáročnost. Není nutná instalace externích zdrojů tepla a chladu. Ekologické chladivo R410A. Minimální délka rozvodů chladiva úspora množství chladiva a materiálu. Dodávka s již osazeným a oživeným systémem měření a regulace systém plug and play ROKY jednotka ZZT s integrovaným tepelným čerpadlem A+ jednotka ZZT s externím zdrojem tepla a chladu A+
