2 Datový list Danfoss DHP-AL Tepelné čerpadlo vzduch/voda, které zajišťuje vytápění i ohřev teplé vody Může účinně a spolehlivě pracovat až do teploty -0 C Zásobník teplé vody se systémem ohřevu TWS zajišťuje dostatek teplé vody rychle a s nízkými provozními náklady Může snížit náklady domácnosti na vytápění o více než polovinu Odtávání námrazy probíhá jen v případě potřeby a jen po nezbytné nutnou dobu Oddělené skříně tepelného čerpadla a ohřívače se zásobníkem vody Hlavní části Obsah přibalovaného příslušenství Rozměry a připojení Popis součástí Potřebný prostor Snímače Způsob instalace Pomocný ohřev a výpočet spotřeby energie Technické údaje Grafy topného výkonu a COP Grafy tlakové ztráty strana topného systému VFBMG8 Datový list

3 Hlavní části Strojní část tepelného čerpadla Scroll kompresor Výměníky tepla z nerezové oceli Oběhová čerpadla pro okruh nemrznoucí kapaliny a pro topný systém Ventily a bezpečnostní výstroj pro chladivový okruh a příslušné elektrické komponenty. Ohřívač a zásobník vody 80 litrů, TWS technologie Vnitřní ochrana proti korozi mědi nebo nerez. oceli Nemá anodu, proto nevyžaduje žádnou údržbu Nádrž pro odtávání venkovní jednotky Pomocný ohřev Elektrické topné těleso 5 kw (,5 kw u jednofázového tepelného čerpadla - 0 V) Ovládání elektrického topného tělesa v maximálně pěti stupních Instalován do přívodního potrubí topného systému Pokrývá požadavek na teplo, pokud je potřeba tepla vyšší než topný výkon kompresoru tepelného čerpadla Pokud je zvolen provoz v režimu AUTO, pomocný ohřev se v případě potřeby automaticky zapíná Venkovní jednotka Dvouotáčkový ventilátor pro optimální proudění vzduchu výměníkem tepla Odtávání námrazy jen v případě potřeby Integrovaný řídící systém ovládá komponenty tepelného čerpadla, jako např. kompresor, oběhová čerpadla, pomocný ohřev a přepínací ventily. Řídící systém také určuje, kdy se zapne a vypne tepelné čerpadlo, zda se má vytápět dům nebo ohřívat teplá voda a kdy je třeba odtávat námrazu na venkovní jednotce. DHP-AL VFBMG8

4 Obsah přibaleného příslušenství Velikosti 6kW - 0kW: Díl č. Množství Název 086U69 Pojistný ventil 9 barů / Sizes kw: Díl č. Množství Název 086U69 Pojistný ventil 9 barů / 086U0 Snímač venkovní teploty Kimsafe U0 Snímač venkovní teploty Kimsafe U0896 Pojistný ventil.5 barů / 086U0896 Pojistný ventil.5 barů / 086U8 Expanzní a sběrná nádrž (bez ventilu) 086U8 Expanzní a sběrná nádrž (bez ventilu) 086U006 5 Pryžová manžeta pro otvor -mm 086U006 5 Pryžová manžeta pro otvor -mm 086U60 Pružná hadice DN0 L= U60 Pružná hadice DN5 L= U6006 Plnicí sada pro plnění nemrznoucí kapaliny DN5 086U600 Plnicí sada pro plnění nemrznoucí kapaliny DN 086U6005 Filtr nečistot s uzavíracím kohoutem DN5 086U6005 Filtr nečistot s uzavíracím kohoutem DN5 Venkovní jednotka je dodávána jako balení obsahující následující: Venkovní jednotku Kryty venkovní jednotky Stojan, rozložený Spojovací materiál (šrouby, matice a podložky) Čidlo pro odtávání VFBMG8 Datový list

5 Rozměry a přípojky 8 (±0) Tepelné čerpadlo Ohřívač vody ±0 0± Potrubí nemrznoucí kapaliny může být připojeno k levé nebo pravé straně tepelného čerpadla. Pozice Název Tepelné čerpadlo Výstup nemrznoucí kapaliny z TČ do odtávací nádrže (mezistěna), při odtávání, 8 Cu Zpětné potrubí z ohřívače vody, 8 Cu Přívod nemrznoucí kapaliny z venkovní jednotky do TČ Přívodní potrubí topného systému, Cu: 6-0 kw, 8 Cu: kw 5 Zpětné potrubí topného systému, Cu: 6-0 kw, 8 Cu: kw 6 Výstup nemrznoucí kapaliny z TČ, normální provoz Ohřívač vody Přívod nemrznoucí kapaliny z TČ, při odtávání 8 Ohřívač vody, zpětné potrubí do TČ 9 Odvzdušňovací ventil, u ohřívače vody z nerezové oceli 0 Výstup nemrznoucí kapaliny ze zásobníku, při odtávání Teplá užitková voda, nerez Přívod studené vody nerez Přívodní potrubí do ohřívače vody, do spirály TWS Přípojka pro tlakovou expanzí nádobu, je-li venkovní jednotka umístěna výše než TČ a ohřívač vody 5 Průchodky pro přívod energie a snímačů 6 Průchodky pro kabely snímačů Zdvihací bod Pozice Název Přívod nemrznoucí kapaliny do venkovní jednotky z TČ 8 Cu Výstup nemrznoucí kapaliny z venkovní jednotky do TČ 8 Cu DHP-AL VFBMG8 5

6 Popis součástí Pohled zleva Pohled zepředu Pohled zprava Pozice Název Přívodní potrubí do topného systému nemrznoucí kapalina, přívod za normálního provozu Zpětné potrubí, topný systém Pomocný ohřev, ponorný ohřívač 5 Elektrický panel 6 Cirkulační čerpadlo topného systému Výparník 8 Cirkulační čerpadlo, systém nemrznoucí kapaliny 9 Dvoupolohový přep. ventil, topný systém / TV 0 Filtrdehydrátor Expanzní ventil Dvoupolohový přep. ventil, odtávání Solný roztok, přívod při odtávání Kondenzátor 5 Kompresor 6 Nízkotlaký presostat Provozní presostat 8 Vysokotlaký presostat Pozice Název Odtávací nádrž Ohřívač a zásobník teplé vody 80 l Spirála TWS Přípojka, přívod nemrznoucí kapaliny při odtávání 5 Odvzdušňovací ventil, u ohřívače vody z nerezové oceli 6 Teplá užitková voda Přívod studené voda 8 Přípojka ke spirále TWS 9 Přípojka pro tlakovou expanzí nádrž, je-li venkovní jednotka umístěna výše než TČ a ohřívač vody 0 Přípojka, nemrznoucí kapalina z tepelného čerpadla Přípojka, zpětné potrubí do tepelného čerpadla 6 Pozice Název Venkovní jednotka Horní kryt Přední kryt Stojan 5 Přední kryt stojanu 6 Přípojka, přívod nemrznoucí kapaliny Přípojka, výstup nemrznoucí kapaliny 6 VFBMG8 Datový list

7 Prostorové požadavky 60 Potřebný prostor pro servis a minimální vzdálenost od stropu při instalaci tepelného čerpadla. Snímače Snímač venkovní teploty Ostatní snímače C kohm C kohm , , , , , , ,0 5 5, , 5 5 0, , , , , , 5, 80, 85, 90, 95,0 Převodní tabulka snímačů UPOZORNĚNÍ! Při měření odporu snímačů je nutné nejprve odpojit jejich přívody od řídící jednotky. DHP-AL VFBMG8

8 Způsob instalace Pojistný ventil Pojistný ventil, 9 barů Směšovací ventil Pojistný ventil,,5 barů Čidlo přívodního potrubí nemrznoucí kapaliny Filtr Plnicí kohout Odvzdušňovací ventil Odvzdušňovací ventil Pojistný ventil,,5 barů Umístění uzavřené expanzní nádoby, je-li venkovní jednotka výše než tepelné čerpadlo a ohřívač vody Odvzdušňovací ventil u ohřívače vody z nerezové oceli Umístění expanzní nádoby, pokud je venkovní jednotka na stejné úrovni s tepelným čerpadlem Uzavírací ventil 8 Plnicí sada Směr průtoku nemrznoucí kapaliny při odtávání 8 VFBMG8 Datový list

9 Pomocný ohřev a výpočet spotřeby energie Pomocný ohřívač se skládá z elektrického topného článku, namontovaného do přívodního potrubí topného systému. Má tři výkonové výstupy, ADD.HEAT, ADD.HEAT a ADD.HEAT, a výkon je možno u trojfázové instalace ovládat v pěti stupních. Pro trojfázovou instalaci, x 00 V/50 Hz: Stupeň = ADD.HEAT = kw Stupeň = ADD.HEAT = 6 kw Stupeň = ADD.HEAT + ADD.HEAT = 9 kw Stupeň = ADD.HEAT + ADD.HEAT = kw Stupeň 5 = ADD.HEAT + ADD.HEAT + ADD.HEAT = 5 kw Pro jednofázovou instalaci se pomocný ohřívač skládá z elektrického topného článku, namontovaného do přívodního potrubí topného systému. Má dva výkonové výstupy, ADD.HEAT a ADD.HEAT a které je možno ovládat ve třech stupních. Pro jednofázovou instalaci, x 0 V/50 Hz: Stupeň = ADD.HEAT =.5 kw Stupeň = ADD.HEAT = kw Stupeň = ADD.HEAT + ADD.HEAT =.5 kw V případě poruchy kompresoru se pomocný ohřev zapne automaticky. Ačkoli je přesný výpočet spotřeby energie poměrně obtížný, průměrné hodnoty výkonu pro běžné domy s normální spotřebou vody uvedené v následujících tabulkách poskytují poměrně přesné výsledky pro každé tepelné čerpadlo a topný systém. Pamatujte na to, že hodnoty uvedené v tabulce platí tehdy, je-li instalované tepelné čerpadlo v provozu nejméně jeden rok. Spotřeba energie pro teplotní ochranu proti legionele je zahrnutá v počtu hodin pro výkon ADD.HEAT. Uvedené výkony zahrnují spotřebu cirkulačních čerpadel a rovněž ventilátor venkovní jednotky. DHP-AL Podlahové topení.90 kw.60 kw.00 kw.50 kw Radiátory.0 kw.05 kw.50 kw.0 kw Pro výpočet spotřeby energie pro trojfázovou instalaci: Stiskněte jednou buď pravé nebo levé tlačítko, abyste otevřeli hlavní informační nabídku (INFORMATION). Kurzor je v nabídce na položce OPERATION (provoz). Stiskněte tlačítko dolů a přesuňte kurzor v nabídce na položku OPERAT. TIME (čas provozu). Otevřete nabídku jedním stisknutím pravého tlačítka. Poznamenejte si počty hodin u následujících položek: HEAT PUMP, ADD.HEAT, ADD.HEAT a ADD.HEAT. 5 Ve výše uvedené tabulce najděte hodnotu průměrného příkonu, která odpovídá vašemu tepelnému čerpadlu a topnému systému a vynásobte ji počtem hodin HEAT PUMP. Poznamenejte si výsledek. 6 Vynásobte počet hodin ADD.HEAT číslem. Poznamenejte si výsledek. Vynásobte počet hodin ADD.HEAT číslem 6. Poznamenejte si výsledek. 8 Vynásobte počet hodin ADD.HEAT číslem 6. Poznamenejte si výsledek. 9 Sečtením vynásobené hodnoty získáte celkovou spotřebu energie. Obdobně postupujte i u jednofázové instalace, kde se hodnota ADD.HEAT násobí číslem,5 a ADD.HEAT číslem. DHP-AL VFBMG8 9

10 Technické údaje Tepelné čerpadlo DHP-AL Chladivo Typ R0A R0A R0A R0A Množství kg Zkušební tlak MPa.... Bezpečnostní presostat MPa.... Kompresor Typ Scroll Scroll Scroll Scroll Olej POE POE POE POE Elektrické údaje pro trojfázový el. proud (-N) Elektrické údaje pro jednofázový el. proud (-N) Hlavní přívod V 00/50Hz 00/50Hz 00/50Hz 00/50Hz Jmenovitý příkon kompresoru kw Pomocný ohřev, max. 5 stupňů kw /6/9//5 /6/9//5 /6/9//5 /6/9//5 Rozběhový proud A 5 9 Jistič A 0 ) /6 ) /0 5) /0 6) /5 ) 6 ) /6 ) /0 5) /0 6) /5 ) 6 ) /6 ) /0 5) /0 6) /5 ) 6 ) /0 ) /5 5) /5 6) /5 ) Hlavní přívod V 0/50Hz 0/50Hz 0/50Hz 0/50Hz Jmenovitý výkon kompresor kw Pomocný ohřev, max. stupně kw.5//.5.5//.5.5//.5.5//.5 Rozběhový proud A Jistič A 5 ) / ) /0 5) 5 ) / ) /0 5) ) /0 ) /50 5) ) /0 ) /50 5) Výkon Výstupní výkon ) kw Topný faktor ) COP Výstupní výkon ) kw Topný faktor ) COP Jmenovitý průtok 8) Nemrznoucí kapalina l/s Topné médium l/s Dostupný externí tlak 9) Nemrznoucí kapalina kpa 0 50 Topné médium kpa 5 5 Nejnižší venkovní teplota povolená pro provoz kompresoru o C o Max./Min. teplota Nemrznoucí kapalina C 0/-5 0/-5 0/-5 0/-5 Topné médium o C 55/0 55/0 55/0 55/0 Presostat Nízký tlak MPa Provozní MPa.65/.85.65/.85.65/.85.65/.85 Vysoký tlak MPa Otáčky ventilátoru venkovní jednotky, nízké/vysoké ot/min 500/ / / /800 Průtok vzduchu venkovní jednotkou m /h 500/00 500/00 500/ /900 Hladina akustického tlaku ventilátoru db(a) 5/6 5/6 5/6 5/6 Výkon ventilátoru W 0/50 0/50 0/85 0/85 Hladina akustického tlaku ve m db(a) /5 /5 /55 /55 vzdálenosti od venkovní jednotky 0) m db(a) / / /6 /6 8 m db(a) / / 8/ 8/ 5 m db(a) / / /5 /5 Max. délka potrubí (Cu Ø8 mm) mezi tepelným čerpadlem a venkovní m 60 (0+0) 60 (0+0) 60 (0+0) 60 (0+0) jednotkou Nemrznoucí kapalina ) Etylén glykol Etylén glykol Etylén glykol Etylén glykol Objem zásobníku teplé vody l Hmotnost, tepelné čerpadlo/venkovní jednotka kg 60/80 60/80 60/80 60/80 ) Při A+W5 podle EN 5 (včetně oběhových čerpadel a venkovní jednotky) ) Při A+W5 podle EN 5 (včetně oběhových čerpadel a venkovní jednotky) ) Tepelné čerpadlo s pomocným ohřevem vody kw (-N,5 kw) ) Tepelné čerpadlo s pomocným ohřevem vody 6 kw (-N kw) 5) Tepelné čerpadlo s pomocným ohřevem vody 9 kw (-N,5 kw) 6) Pomocný ohřev kw (vypnutý kompresor) ) Pomocný ohřev 5 kw (vypnutý kompresor) 8) Jmenovitý průtok: topný okruh Δ0K, okruh nemrznoucí kapaliny ΔK 9) Tlaková ztráta, která nesmí být překročena v okruzích mimo tepelné čerpadlo aby nedošlo k poklesu jmenovitého průtoku 0) Akustický tlak měřený SEMKO podle EN ISO ) Pro TČ DHP-AL nepoužívejte propylenglykol nebo etanol. 0 VFBMG8 Datový list

11 Grafy topného výkonu, příkonu a topného faktoru (COP)* Údaje uvedené v grafech jsou podle EN5, včetně oběžných čerpadel a venkovní jednotky. DHP-AL 6, přívodní potrubí 5 C Topný výkon Výkon (kw) a COP COP Příkon Venkovní teplota ( C) DHP-AL 6, přívodní potrubí 5 C Topný výkon Výkon (kw) a COP COP Příkon Venkovní teplota ( C) *) COP = Topný faktor DHP-AL VFBMG8

12 Grafy topného výkonu, příkonu a topného faktoru (COP)* Údaje uvedené v grafech jsou podle EN5, včetně oběžných čerpadel a venkovní jednotky. DHP-AL 8, přívodní potrubí 5 C Topný výkon Výkon (kw) a COP COP Příkon Venkovní teplota ( C) DHP-AL 8, přívodní potrubí 5 C Topný výkon Výkon (kw) a COP COP Příkon Venkovní teplota ( C) VFBMG8 Datový list

13 Grafy topného výkonu, příkonu a topného faktoru (COP)* Údaje uvedené v grafech jsou podle EN5, včetně oběžných čerpadel a venkovní jednotky. DHP-AL 0, přívodní potrubí 5 C Topný výkon Výkon (kw) a COP COP Příkon Venkovní teplota ( C) DHP-AL 0, přívodní potrubí 5 C 0 Topný výkon Výkon (kw) a COP Příkon COP Venkovní teplota ( C) DHP-AL VFBMG8

14 Grafy topného výkonu, příkonu a topného faktoru (COP)* Údaje uvedené v grafech jsou podle EN5, včetně oběžných čerpadel a venkovní jednotky. Výkon (kw) a COP DHP-AL, přívodní potrubí 5 C Topný výkon Příkon COP Venkovní teplota ( C) Výkon (kw) a COP DHP-AL, přívodní potrubí 5 C Topný výkon Příkon COP Venkovní teplota ( C) VFBMG8 Datový list

15 Grafy tlakové ztráty - strana topného systému Tepelné čerpadlo, DHP-AL6 Tlaková ztráta na straně topného systému, odhadnuto podle měření Tlaková ztráta (kpa) Objemový průtok, voda (l/s) Tepelné čerpadlo, DHP-AL8 Tlaková ztráta na straně topného systému, odhadnuto podle měření Tlaková ztráta (kpa) Objemový průtok, voda (l/s) DHP-AL VFBMG8 5

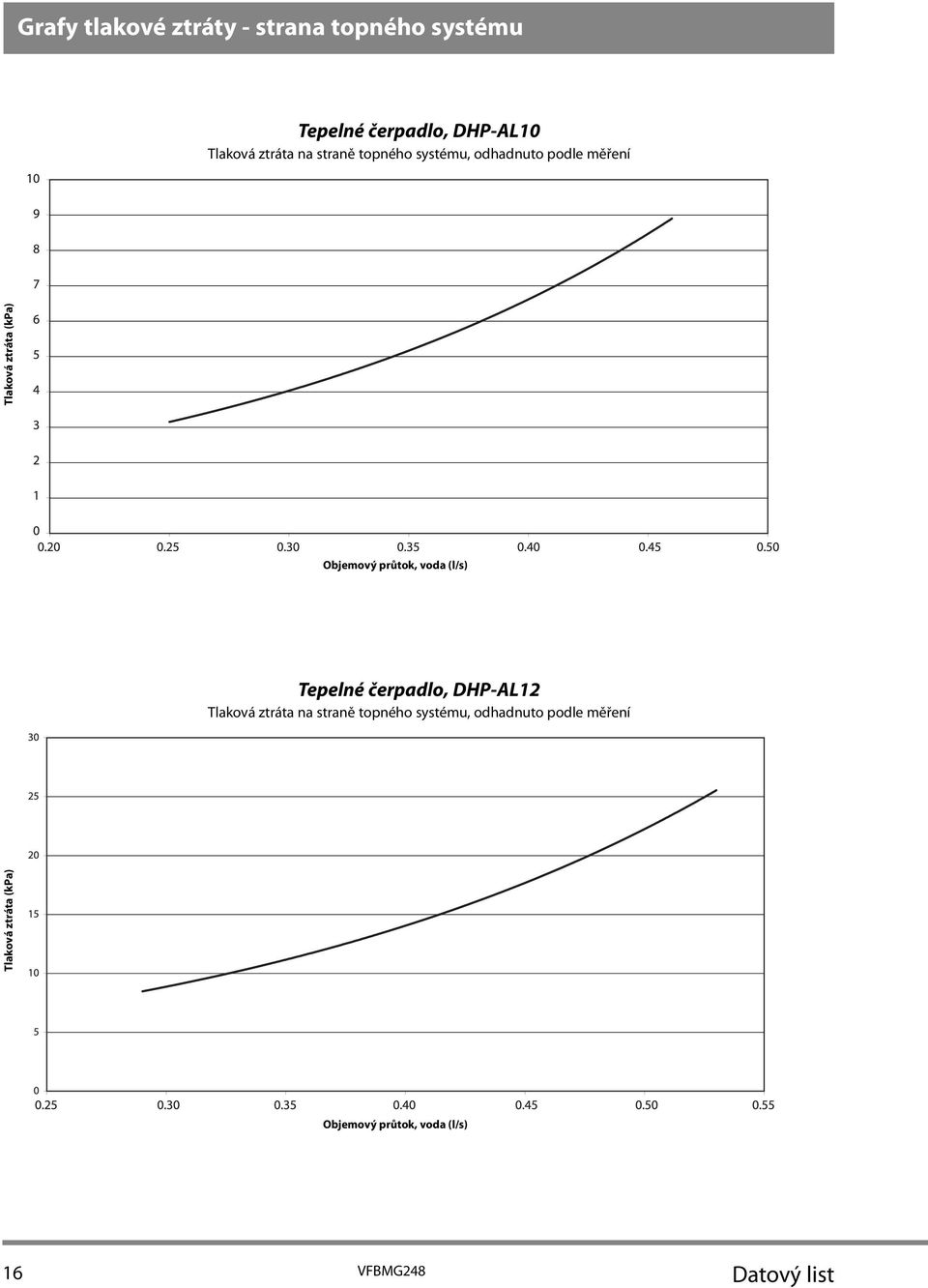

16 Grafy tlakové ztráty - strana topného systému Tepelné čerpadlo, DHP-AL0 Tlaková ztráta na straně topného systému, odhadnuto podle měření Tlaková ztráta (kpa) Objemový průtok, voda (l/s) Tepelné čerpadlo, DHP-AL Tlaková ztráta na straně topného systému, odhadnuto podle měření Tlaková ztráta (kpa) Objemový průtok, voda (l/s) 6 VFBMG8 Datový list
