1 Informatika 2 06 Technické prostředky počítačové techniky Externí paměti 2 Nemagnetická média IS2-4 1

2 Aktuality ze světa ICT Informační systémy 2 Simulace kyberútoku Projekt Fénix 2 Master boot record (zkratka MBR, česky zhruba hlavní spouštěcí záznam) je hlavní spouštěcí záznam (obdoba boot sektoru), který je v IBM PC kompatibilních počítačích umístěn v prvním sektoru pevného disku (nebo obdobného média), tj. na jeho úplném začátku. Je v něm umístěn: zavaděč operačního systému, kterému BIOS předává při startu počítače řízení tabulka rozdělení disku (anglicky partition table) na logické části (oddíly) číselný identifikátor disku

3 Informační systémy 2 3 Jsme možná schopni odblokovat iphone i bez Applu, oznámila FBI Na naše soukromí nemají právo, obul se šéf Applu do FBI kvůli zabijákovu iphonu Novinky Internetu Digitální garáž od Google Novinky sociálních sítí

4 4 Informační systémy 2

5 Informační systémy

6 Informační systémy 2 6 Nezvaný návštěvník se jmenuje Marcher a zpravidla se ukrývá na webech s erotickým obsahem. Ve chvíli, kdy se uživatel pokusí spustit video, je vyzván k aktualizaci Flash Playeru, místo ní si přitom do svého přístroje stáhne trojského koně. Právě na pornostránkách se ukrývá Marcher nejčastěji, dále pak je šířen prostřednictvím webů pro sledování virálních videí a pro šíření nelegálních kopií nejrůznějších filmů a seriálů. Odkazy na falešné weby jsou přitom často šířeny prostřednictvím nevyžádaných ů, stejně tak ale mohou přijít na smartphone pomocí SMS zprávy. Cílí na Android Bezpečnostní experti ze společnosti Zscaler doposud zachytili tohoto trojského koně na zařízeních s operačním systémem Android. Není ale vyloučeno, že se bude vyskytovat také na počítačových tabletech a chytrých telefonech postavených na jiných platformách. Uživatelé si přitom ani nevšimnou, že bylo jejich zařízení infikované, protože trojský kůň vlastně na první pohled nic nedělá a jen vyčkává na svou příležitost. Pokud se uživatel bude prostřednictvím oficiální aplikace Google Play snažit stáhnout nějakou aplikaci, vyskočí mu falešné okno se žádostí o vložení platební karty. Problém je v tom, že Macher se takto dokáže navázat i na skutečně legitimní aplikace, které žádný škodlivý kód neobsahují. Stačí mu k tomu, aby vytvořil podvodnou stránku s žádostí o vložení údajů platební karty. Když to uživatelé udělají, dají tím podvodníkům přímou vstupenku ke svému bankovnímu účtu. Obejde i potvrzovací SMS zprávy Pokud se Macher uhnízdí v chytrém telefonu, dokáže odchytávat i potvrzovací SMS zprávy, které mohou být požadovány při některých on-line transakcích.

7 Technické prostředky počítačové techniky Počítač - stroj, který podle předem připravených instrukcí zpracovává data Základní části: centrální procesorová jednotka (schopná řídit se posloupností instrukcí a ovládat další části počítače) zařízení pro ukládání dat (paměť) zařízení pro vstup dat (např. klávesnice, myš, ) a výstup dat (např. monitor, tiskárna, ) Vstupy Paměť Výstupy Procesor ALU ŘADIČ Sběrnice John von Neumann koncepce počítače IS

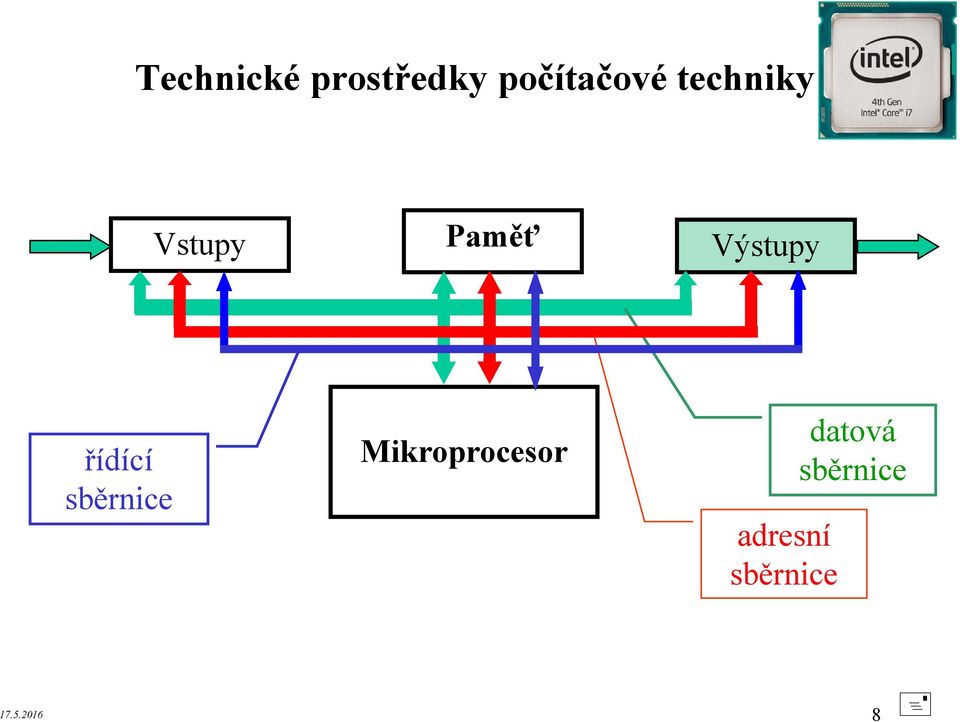

8 Technické prostředky počítačové techniky Vstupy Paměť Výstupy řídící sběrnice Mikroprocesor adresní sběrnice datová sběrnice

9 Externí velkokapacitní paměti - 2 Obsah: Dělení pamětí Optická média princip záznamu, CD, DVD Holografické disky Paměti flash IN2-1 9

10 Děrné štítky Karton + díry Děrná páska Více štítků za sebou

11 Optická média laser pro záznam i čtení základní princip u všech typů optických médií je stejný necitlivá na magnetické pole či otřesy základní typy: CD, DVD, BD, HD-DVD

12 Technické prostředky počítačové techniky Compact Disc Způsob záznamu: původně pro záznam zvuku Pit Pole Disk Čočky z polykarbonátu průměr 12 cm Čočky tloušťka 1,2 mm zápis do spirály, laser 780 nm metoda CLV (Constant Linear Velocity) pity (díry) vs. landy (stupně) Fotodioda spirálová stopa standard - Yellow book standard přenosové rychlosti: 150 kb/s Polopropustné zrcadlo Laser

13 Technické prostředky počítačové techniky ORGANIZACE DAT ( na CD ROM ) Pole a prohlubně na discích nepředstavují nuly ani jedničky, ale jednička je vyvolána změnou odraženého laserového paprsku stav, kdy nedojde ke žádná změně, reprezentuje nulu Datový sektor se skládá z B tvořených : synchronizační hlavičkou hlavičkou s adresou sektoru jádrem sektoru tvořeným datovou částí 288 B dlouhá část pro opravný kód EDC/ECC Synchronizace 12 B Adresa sektoru 4 B Datová část 2048 B ( 2 kb ) Opravný kód ECC/EDC 288 B

14 Technické prostředky počítačové techniky ORGANIZACE DAT ( na CD ROM ) Nejčastěji UDF - Universal Disc Format Úvodní stopa média (synchronizační a identifikační) obsahuje informace o tom, o jaký typ média se jedná. Za touto oblastí se nachází tzv. systémová oblast, která je tvořená daty popisujícími strukturu média a také tabulkou obsahu svazku. Tabulka obsahu svazku je tvořená ukazateli na jednotlivé datové položky uložené na médiu (soubory, adresáře)

15 Optická média DVD (Digital Versatile Disc) podobná technologie jako u CD vlnová délka laseru 640 nm předlisovaná drážka u zapisovatelných disků mohou být dvouvrstvá a oboustranná

16 Technické prostředky počítačové techniky Digital Versatile Disc 1999 první film distribuovaný na DVD menší pity více stop dvě strany, dvě vrstvy na každé straně 4,7 GB v jedné vrstvě porovnání CD a DVD Řada formátů DVD Video, DVD ROM, DVD-R, DVD-RW, DVD RAM, DVD+RW vrstva DVD

17 Trendy v oblasti záznamových Blue Ray Disc přepisovatelný disk zhuštění záznamu dvě vrstvy laser s kratší vlnovou délkou médií 27 GB na jedné straně, 54 GB dvouvrstvá média typy BD: BD-ROM, BD-R, BD-RW, BD-RE 36 MB/s nahrávání HDTV

18 Porovnání optických médií CD, DVD, Blu-ray disk Čtení a zápis pomocí laseru CD: MB DVD: 4,7 9 GB BD: GB

19 Slepá cesta HD-DVD (AOD = Advanced Optical Disc) modrý laser 405 nm kapacita: 20 GB jednovrstvá, 32 GB dvouvrstvá přepisovatelná média vzhledem k rozhodnutí hollywoodských producentů řešení neúspěšné

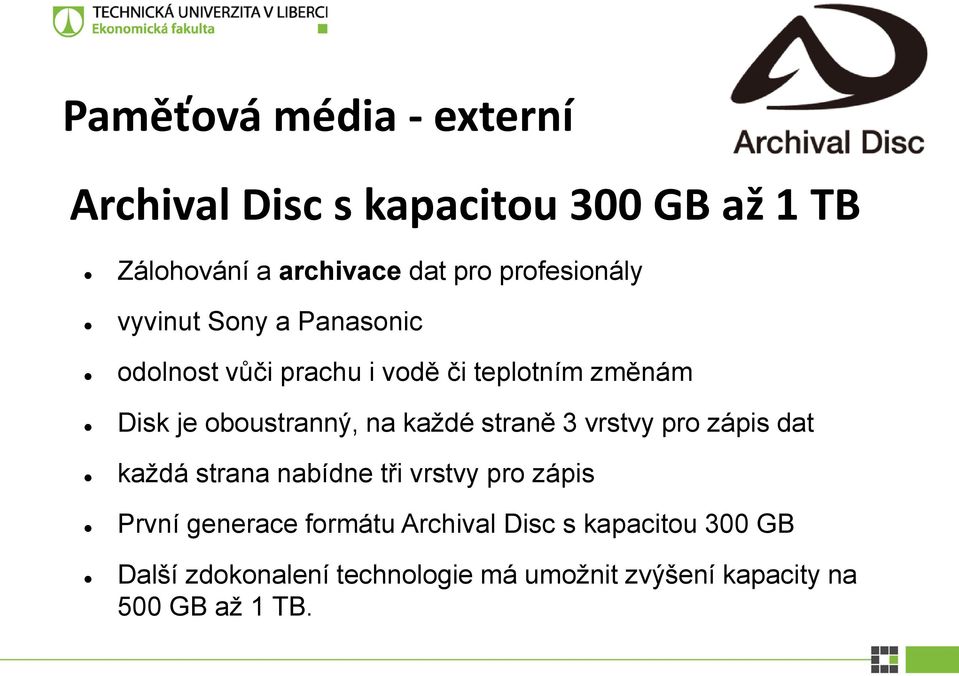

20 Paměťová média - externí Archival Disc s kapacitou 300 GB až 1 TB Zálohování a archivace dat pro profesionály vyvinut Sony a Panasonic odolnost vůči prachu i vodě či teplotním změnám Disk je oboustranný, na každé straně 3 vrstvy pro zápis dat každá strana nabídne tři vrstvy pro zápis První generace formátu Archival Disc s kapacitou 300 GB Další zdokonalení technologie má umožnit zvýšení kapacity na 500 GB až 1 TB.

21 Holografické disky (Holographic Versatile Disc) - data jsou v nich - na rozdíl od CD nebo DVD - zapisována trojrozměrně, První komerční mechaniku pro holografické disky uvedeny na trh v roce 2008 Maxwell, Tapestry,... cena driveru: 18 tis. $, médium: 180 $ kapacita: na jednu plotnu 500 GB střední doba mezi poruchami: hodin archivační doba: 50 let současnost: 6 TB, 20ti vrstvový disk (Holographic Versatile Disc - HVD) dosažitelná kapacita - 1,6 TB přenosová rychlost MB/s průměr 130 mm, tloušťka 3,5 mm

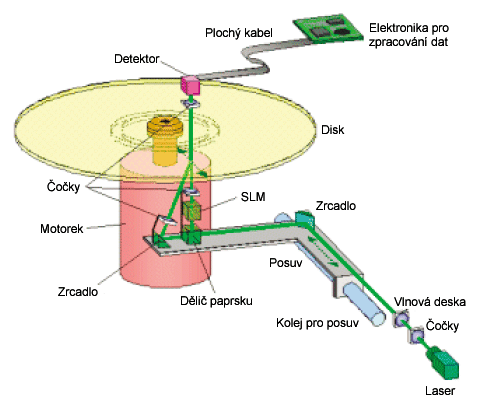

22 Holografický víceúčelový disk (HVD) Bodový kód viditelný z určitého úhlu podle natočení osy laserového paprsku 1947 Denis Gabor vynález holografie 1960 konstrukce laseru 2004 specifikace HVD 3,9 TB 1 Gb/s

23 Holografické disky Záznam: Při záznamu se laserový paprsek rozdělí na paprsky dva - referenční a datový. Jejich interferencí vzniknou kontrastní světlé a tmavé body - analogické pitům při záznamu CD. Nevzniknou však v ploše, ale v prostoru. Optika mechaniky je nastavena tak, že k této interferenci dochází v záznamové fotocitlivé vrstvě média. V něm tento "světelný obraz" zůstane zachován, respektive data uložena. Jemnými změnami v úhlu referenčního paprsku, případně změnou vlnové délky lze dosáhnout toho, že v jednom místě záznamové vrstvy může být nahráno několik na sobě nezávislých datových stop

24 Holografické disky Čtení: Při čtení se disk "prosvětluje" referenčním paprskem, optický datový záznam je tak promítán na optoelektronické čidlo, z jehož elektrického výstupu se zpět dekóduje původní datový signál. Všechny potenciální záznamy jednoho místa jsou čteny najednou (paralelně), což umožňuje dosahovat vysokých rychlostí čtení

25 Technické prostředky počítačové techniky Flash Memory Paměť je vnitřně organizována po blocích a na rozdíl od pamětí typu EEPROM, lze programovat každý blok samostatně (obsah ostatních bloků je zachován) Compact Flash pevný disk pro PDA, fotoaparáty spousta formátů standardní kapacita - do 64 GB příznivá cena karet i čteček Nebezpečí Flash-disků: omezený počet zápisů (statisíce) Výhody Vyšší fyzická odolnost Nemá pohyblivé části Kompatibilní rozměry Velká kapacita Snadná připojitelnost přes USB

26 Paměťové karty I Pro různá elektronická zařízení Boj o standardy CompactFlash (CF) 1994 SanDisk Corporation 128 GB Digitální fotoaparáty a kamery Pevné disky v průmyslových počítačích 11

27 Paměťové karty II Memory Stick 1998 Sony (128 MB) Dnes 32 GB Nahrazována SD XD-Picture Card 2002 Olympus a Fujifilm Pro digitální fotoaparáty V porovnání s předchozími je rychlejší a má malou spotřebu energie 12

28 Paměťové karty III Secure Digital (SD) Výhody: Nízká a klesající pořizovací cena Miniaturní poruchovost Miniaturní provedení Dobrá přenosová rychlost Velké rozšíření Univerzálnost Nevýhody Kompatibilita se staršími zařízeními 13

29 SSD Solid-State Drive Pevný disk bez pohyblivých částí Výhody: 1978 Texas Memory Systems (16 kb) Tichý chod Nezahřívá se příliš Nízká spotřeba energie Malé rozměry Vysoká přenosová rychlost Dnes 512 GB, rychlost čtení 800 MB/s Cena 2016: 4 290,- Kč Nevýhody: Omezený počet přepsání jedné buňky

30 Sběrnice (anglicky bus) je skupina signálových vodičů, kterou lze rozdělit na skupiny řídicích, adresních a datových vodičů (v případě paralelní sběrnice) nebo sdílení dat a řízení na společném vodiči (nebo vodičích) u sériových sběrnic. Sběrnice má za účel zajistit přenos dat a řídicích povelů mezi dvěma a více elektronickými zařízeními. Přenos dat na sběrnici se řídí přenosovým protokolem. V případě modulární architektury elektronického zařízení nebo počítače je sběrnice po mechanické stránce vybavena konektory uzpůsobenými pro připojení modulů

31 lokální sběrnice Technické prostředky počítačové techniky Komunikace mikroprocesoru s okolím Rychlá V/V zařízení operační paměť řadič klávesnice řadič DMA paměť cache mikroprocesor řadič přerušení Rozšiřující desky ostatní zařízení na základní desce systémová sběrnice

32 Technické prostředky počítačové techniky Sběrnice Základní parametr sběrnice: přenosová rychlost: šířka datové a adresní části sběrnice řídící frekvence Standardy nejčastější typy: ISA 8 - bitová, ISA 16 -bitová EISA-Bus (Extended ISA) MCA - Microchannel-Architektura - (IBM) PCI (Peripheral Component Interconected) AGP - jednoúčelová sběrnice určená pro připojeni grafického rozhraní (karty) k systému, přenosová rychlost 260 MB/s - 2 GB/s PCI-Express (PCIe) - nová sériová implementace sběrnice PCI
