1 Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/ CZ.1.07/1.5.00/

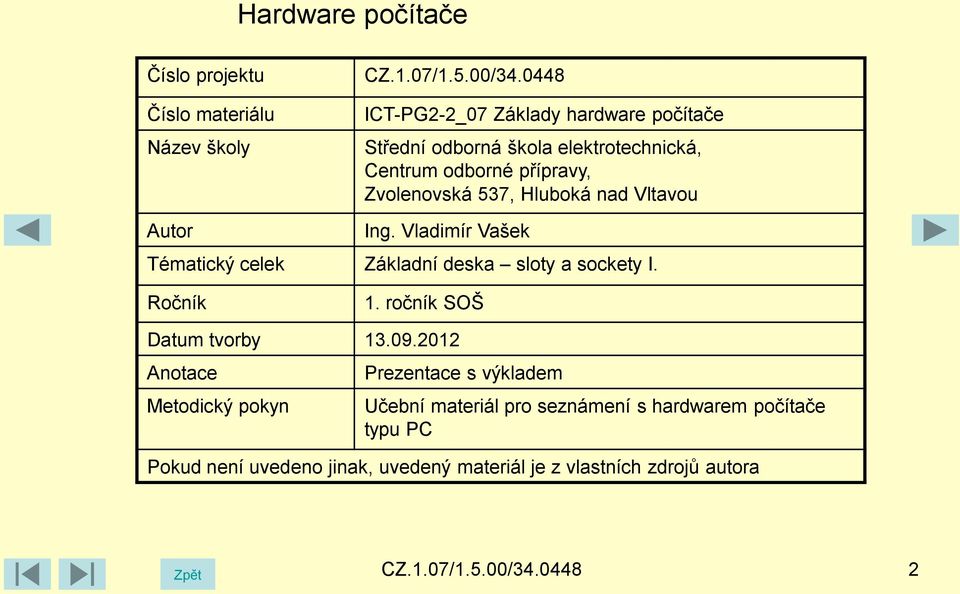

2 Hardware počítače Číslo projektu Číslo materiálu Název školy CZ.1.07/1.5.00/ ICT-PG2-2_07 Základy hardware počítače Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Autor Ing. Vladimír Vašek Tématický celek Základní deska sloty a sockety I. Ročník 1. ročník SOŠ Datum tvorby Anotace Metodický pokyn Prezentace s výkladem Učební materiál pro seznámení s hardwarem počítače typu PC Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora Zpět CZ.1.07/1.5.00/

3 Patice a konektory základní deska je osazena různými, obecně řečeno, paticemi HDD pro různá další základní či rozšiřující zařízení (komponenty) jedná se zejména o patice pro: RAM procesor [CPU] operační paměť [RAM] CPU grafickou kartu [VGA] další rozšiřující komponenty (zvuk.karty, LAN karta, TV apod.) VGA USB dále obsahuje konektory pro připojení diskových zařízení (pevný disk, mechanika optických disků, mechanika pružných disků atd.) a pinové konektory pro připojení dalších (zpravidla PCI volitelných) zařízení a konektorů (např. interní čtečka paměťových karet) Základní deska formátu ATX Zpět 3

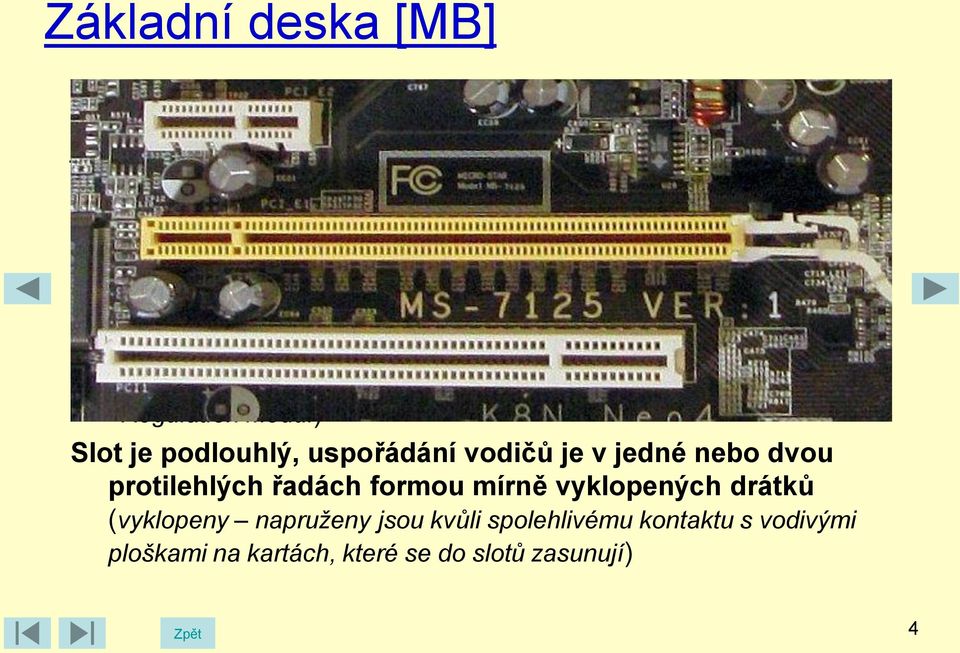

4 Slot je obecné označení patice (rozhraní) pro připojení zpravidla rozšiřujících komponentů (karet) a se dělí na: sloty procesorové (Slot 1, Slot 2, Slot A, ) sloty pro moduly operační paměti (SIMM, DIMM, SO DIMM) sloty pro grafické karty (AGP, PCI Express 16x) sloty pro rozšiřující karty (ISA, PCI, PCI-X, PCI Express) ostatní (speciální sloty pro speciální moduly, např. VRM - Voltage Regulation Modul) Slot je podlouhlý, uspořádání vodičů je v jedné nebo dvou protilehlých řadách formou mírně vyklopených drátků (vyklopeny napruženy jsou kvůli spolehlivému kontaktu s vodivými ploškami na kartách, které se do slotů zasunují) Zpět 4

5 Socket je varianta slotu, do kterého se na základní desce zapojuje procesor [CPU] Na rozdíl od slotu, který je podlouhlý a má uspořádány kontakty v jedné nebo dvou řadách je Socket plošný s obdélníkovým nebo spíše čtvercovým uspořádáním a jeho kontakty částečně nebo zcela pokrývají jeho plochu. Často se u socketu udává i počet kontaktů v jeho názvu, např. Socket 1156 pro procesory Intel má právě kontaktů pro spojení s kontakty procesoru. Zpět 5

6 Industry Standard Architecture [ISA] obecně je pojem slot tedy spíše používán pro patice různých další základní či rozšiřující komponentů základní desky univerzální sběrnice ISA, vyvinutá v roce 1981 umožňovala připojení (rozšíření) základní desky všemi komponenty PC grafická karta řadič diskových zařízení (2x PATA HDD + 1x FDD) zpravidla kombinovaný s I/O porty (2x RS-232C + 1x LPT) další rozšiřující komponenty (zvuk.karta, LAN karta apod.) zpočátku 8-bitová, poté 16-bitová sběrnice byla vytlačena modernější 32-bitovou sběrnicí PCI ISA sběrnici poznáte na starší základní desce podle zpravidla černé barvy slotu, na současných základních deskách se již nevyskytuje Zpět 6

7 VESA Local Bus [VL-BUS] se zvyšujícími se nároky na rychlost přenosu dat, zejména grafických a také diskových zařízení, přestávala sběrnice ISA vyhovovat a hledalo se řešení vznikla 32-bitová sběrnice Video Electronics Standard Association Local Bus [VL-BUS], sběrnice pro komponenty grafická karta řadič diskových zařízení (2x PATA HDD + 1x FDD) zpravidla kombinovaný s I/O porty (2x RS-232C + 1x LPT) slot sběrnice VL-BUS byl vlastně složen ze slotu ISA prodlouženého o další slot konstrukčně podobný dnešnímu slotu PCI VL-BUS sběrnice zanikla s příchodem sběrnice PCI a na současných základních deskách se také již nevyskytuje Zpět 7

8 Extension Industry Standard Architecture [EISA] dalším pokusem o zrychlení sběrnice ISA bylo, podobně jako u VL-BUS, rozšíření standardní 16-bitové sběrnice ISA na 32- bitovou sběrnici EISA (konstrukčně téměř shodné s VL-BUS) využití bylo také shodné, ale ne kompatibilní s VL-BUS protože sběrnici EISA podporovali jen někteří asijští výrobci nedosáhla takového rozšíření jako sběrnice VL-BUS slot sběrnice EISA byl, podobně jako VL-BUS, složen ze slotu ISA prodlouženého o další slot konstrukčně podobný dnešnímu slotu PCI EISA sběrnice zanikla s příchodem sběrnice PCI a na současných základních deskách se také již nevyskytuje Zpět 8

9 Seznam literatury a pramenů Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jákékoliv další využití podléhá autorskému zákonu. Použité zdroje: Objekty použité k vytvoření prezentace jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Obrázky použité v této prezentaci jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Zpět CZ.1.07/1.5.00/
