1 PROSINEC 2014

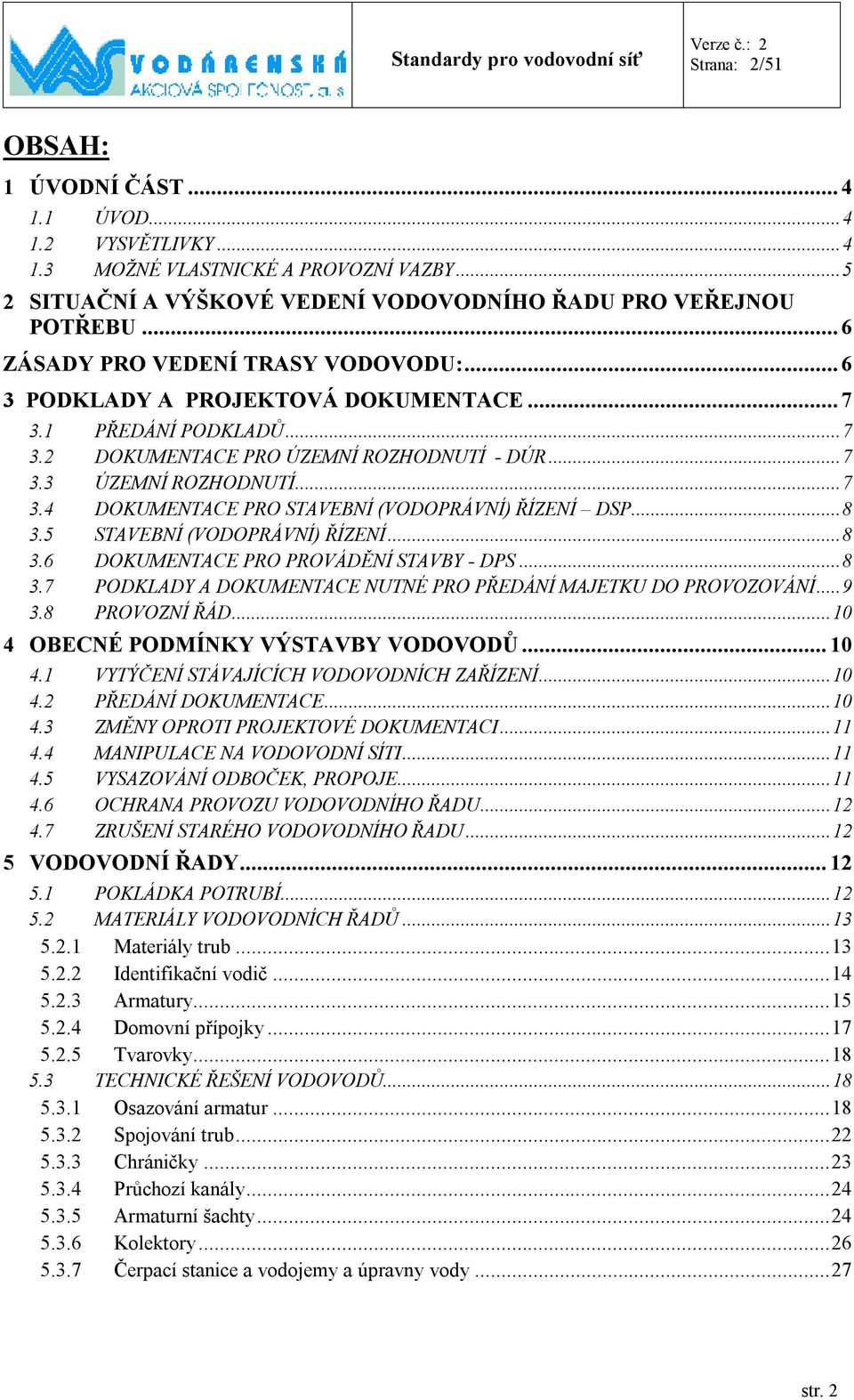

2 Strana: 2/51 OBSAH: 1 ÚVODNÍ ČÁST ÚVOD VYSVĚTLIVKY MOŽNÉ VLASTNICKÉ A PROVOZNÍ VAZBY SITUAČNÍ A VÝŠKOVÉ VEDENÍ VODOVODNÍHO ŘADU PRO VEŘEJNOU POTŘEBU... 6 ZÁSADY PRO VEDENÍ TRASY VODOVODU: PODKLADY A PROJEKTOVÁ DOKUMENTACE PŘEDÁNÍ PODKLADŮ DOKUMENTACE PRO ÚZEMNÍ ROZHODNUTÍ - DÚR ÚZEMNÍ ROZHODNUTÍ DOKUMENTACE PRO STAVEBNÍ (VODOPRÁVNÍ) ŘÍZENÍ DSP STAVEBNÍ (VODOPRÁVNÍ) ŘÍZENÍ DOKUMENTACE PRO PROVÁDĚNÍ STAVBY - DPS PODKLADY A DOKUMENTACE NUTNÉ PRO PŘEDÁNÍ MAJETKU DO PROVOZOVÁNÍ PROVOZNÍ ŘÁD OBECNÉ PODMÍNKY VÝSTAVBY VODOVODŮ VYTÝČENÍ STÁVAJÍCÍCH VODOVODNÍCH ZAŘÍZENÍ PŘEDÁNÍ DOKUMENTACE ZMĚNY OPROTI PROJEKTOVÉ DOKUMENTACI MANIPULACE NA VODOVODNÍ SÍTI VYSAZOVÁNÍ ODBOČEK, PROPOJE OCHRANA PROVOZU VODOVODNÍHO ŘADU ZRUŠENÍ STARÉHO VODOVODNÍHO ŘADU VODOVODNÍ ŘADY POKLÁDKA POTRUBÍ MATERIÁLY VODOVODNÍCH ŘADŮ Materiály trub Identifikační vodič Armatury Domovní přípojky Tvarovky TECHNICKÉ ŘEŠENÍ VODOVODŮ Osazování armatur Spojování trub Chráničky Průchozí kanály Armaturní šachty Kolektory Čerpací stanice a vodojemy a úpravny vody str. 2

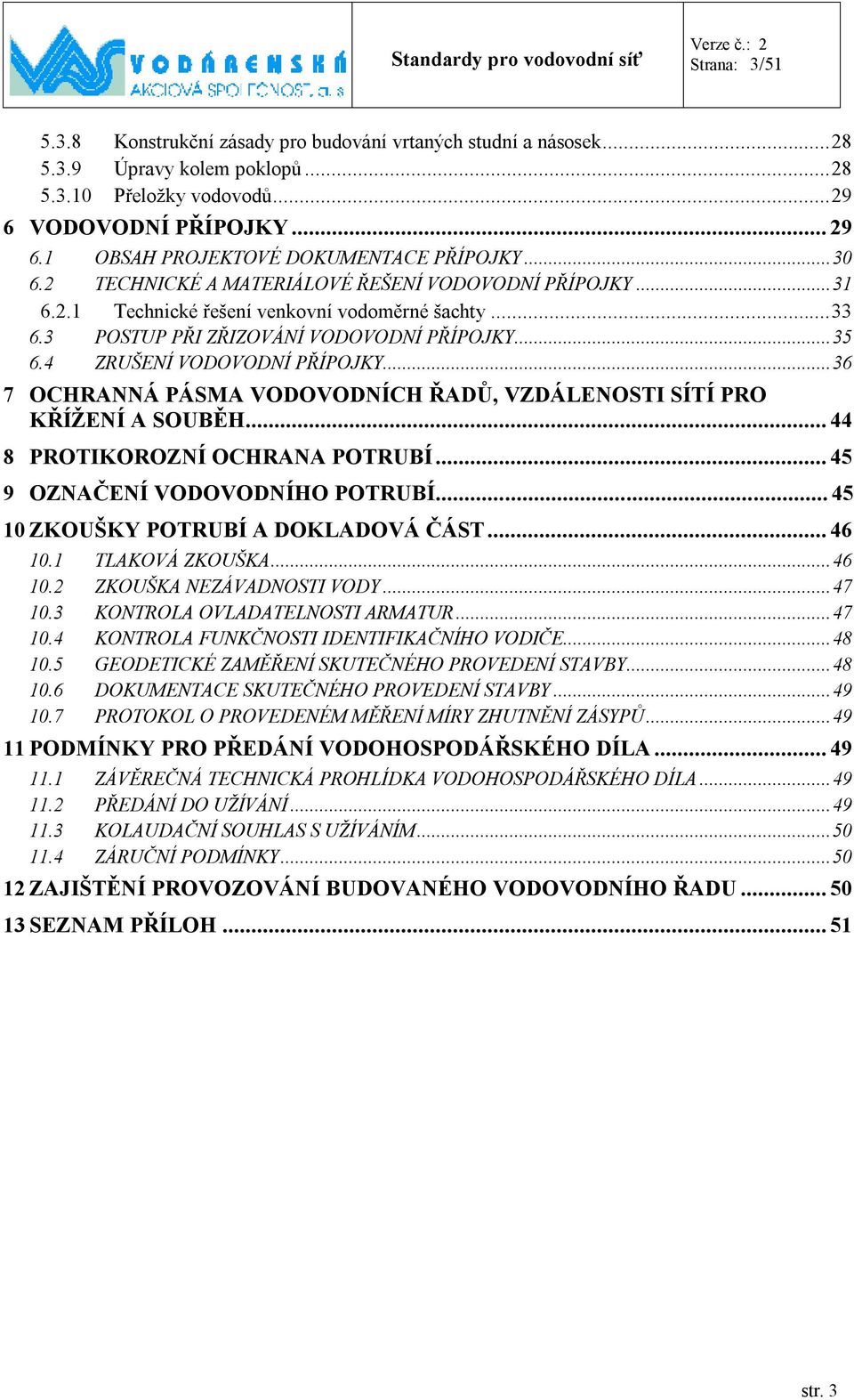

3 Strana: 3/ Konstrukční zásady pro budování vrtaných studní a násosek Úpravy kolem poklopů Přeložky vodovodů VODOVODNÍ PŘÍPOJKY OBSAH PROJEKTOVÉ DOKUMENTACE PŘÍPOJKY TECHNICKÉ A MATERIÁLOVÉ ŘEŠENÍ VODOVODNÍ PŘÍPOJKY Technické řešení venkovní vodoměrné šachty POSTUP PŘI ZŘIZOVÁNÍ VODOVODNÍ PŘÍPOJKY ZRUŠENÍ VODOVODNÍ PŘÍPOJKY OCHRANNÁ PÁSMA VODOVODNÍCH ŘADŮ, VZDÁLENOSTI SÍTÍ PRO KŘÍŽENÍ A SOUBĚH PROTIKOROZNÍ OCHRANA POTRUBÍ OZNAČENÍ VODOVODNÍHO POTRUBÍ ZKOUŠKY POTRUBÍ A DOKLADOVÁ ČÁST TLAKOVÁ ZKOUŠKA ZKOUŠKA NEZÁVADNOSTI VODY KONTROLA OVLADATELNOSTI ARMATUR KONTROLA FUNKČNOSTI IDENTIFIKAČNÍHO VODIČE GEODETICKÉ ZAMĚŘENÍ SKUTEČNÉHO PROVEDENÍ STAVBY DOKUMENTACE SKUTEČNÉHO PROVEDENÍ STAVBY PROTOKOL O PROVEDENÉM MĚŘENÍ MÍRY ZHUTNĚNÍ ZÁSYPŮ PODMÍNKY PRO PŘEDÁNÍ VODOHOSPODÁŘSKÉHO DÍLA ZÁVĚREČNÁ TECHNICKÁ PROHLÍDKA VODOHOSPODÁŘSKÉHO DÍLA PŘEDÁNÍ DO UŽÍVÁNÍ KOLAUDAČNÍ SOUHLAS S UŽÍVÁNÍM ZÁRUČNÍ PODMÍNKY ZAJIŠTĚNÍ PROVOZOVÁNÍ BUDOVANÉHO VODOVODNÍHO ŘADU SEZNAM PŘÍLOH str. 3

4 Strana: 4/51 1 ÚVODNÍ ČÁST 1.1 ÚVOD Standardy pro vodovodní sítě a vodovodní přípojky jsou zpracovány jako závazný typový podklad pracovníkům VODÁRENSKÉ AKCIOVÉ SPOLEČNOSTI, a.s., divize Znojmo ( dále jen VAS, a.s.) všech stupních pracovního zařazení. Dále jsou určeny vlastníkům vodovodů, projektantům, investorům a dodavatelským firmám pro navrhování a realizaci vodovodních řadů v regionech, kde jsou provozovány vodovody pro veřejnou potřebu společností VAS, a.s., divize Znojmo. Mají též přiblížit administrativní postupy, které provázejí stavbu vodovodu od stádia Plánu rozvoje vodovodů a kanalizací Jihomoravského kraje až po kolaudaci vodovodního řadu. Standardy jsou závazné pro vodovodní sítě a objekty, které provozuje ( nebo je bude provozovat) VAS, a.s., divize Znojmo. Jsou zde uvedeny též postupy, kterých využijí i další dodavatelé provádějící svou činnost v blízkosti vodovodních zařízení. Při zpracování standardů bylo přihlédnuto k možnosti používání nových materiálů a nových technologií při výstavbě a dále se vycházelo ze Zákona o vodovodech a kanalizacích pro veřejnou potřebu č. 274/2001 Sb. ve znění pozdějších předpisů, prováděcí vyhlášky č. 428/2001 Sb. ve znění pozdějších předpisů, ze Zákona o ochraně veřejného zdraví č. 258/2000 Sb. ve znění pozdějších předpisů a prováděcí vyhlášky č. 252/2004 Sb. O požadavcích na pitnou vodu ve znění pozdějších předpisů. Součástí této práce je detailní návrh některých objektů, zařízení a sestav na vodovodní síti, které se neustále opakují. Povinnosti vlastníka stanovuje Zákon o vodovodech a kanalizacích pro veřejnou potřebu č. 274/2001 Sb. 1.2 VYSVĚTLIVKY Svazek obcí sdružení několika obcí za účelem dosažení společného cíle. VAS, a.s., divize Znojmo provozuje vodovody například pro následující svazky obcí: VODOVODY A KANALIZACE ZNOJEMSKO ( ZSO VaK Znojemsko) Svazek obcí Tasovice a Hodonice Svazek obcí Daníž vodovody Skupinový vodovod Žerotice Dobrovolný svazek obcí Horní Dunajovice a Želetice - Tlaková kanalizace a intenzifikace ČOV, okres Znojmo Obec VAS, a.s. teritoriálně ohraničené samosprávné územní celky, které disponují právní subjektivitou a vlastním majetkem (například vodovodem) VODÁRENSKÁ AKCIOVÁ SPOLEČNOST, a.s., divize Znojmo str. 4

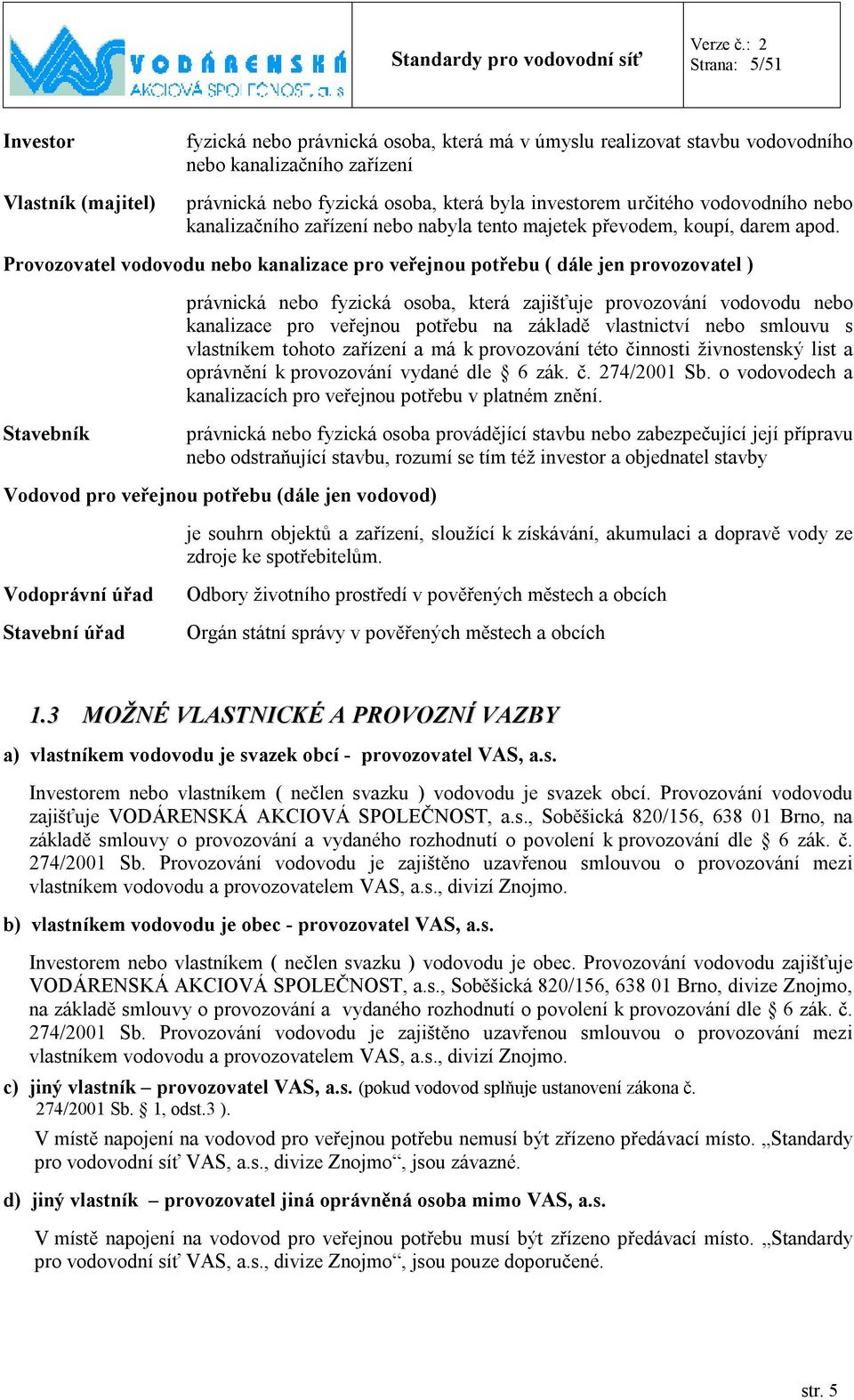

5 Strana: 5/51 Investor Vlastník (majitel) fyzická nebo právnická osoba, která má v úmyslu realizovat stavbu vodovodního nebo kanalizačního zařízení právnická nebo fyzická osoba, která byla investorem určitého vodovodního nebo kanalizačního zařízení nebo nabyla tento majetek převodem, koupí, darem apod. Provozovatel vodovodu nebo kanalizace pro veřejnou potřebu ( dále jen provozovatel ) právnická nebo fyzická osoba, která zajišťuje provozování vodovodu nebo kanalizace pro veřejnou potřebu na základě vlastnictví nebo smlouvu s vlastníkem tohoto zařízení a má k provozování této činnosti živnostenský list a oprávnění k provozování vydané dle 6 zák. č. 274/2001 Sb. o vodovodech a kanalizacích pro veřejnou potřebu v platném znění. Stavebník právnická nebo fyzická osoba provádějící stavbu nebo zabezpečující její přípravu nebo odstraňující stavbu, rozumí se tím též investor a objednatel stavby Vodovod pro veřejnou potřebu (dále jen vodovod) je souhrn objektů a zařízení, sloužící k získávání, akumulaci a dopravě vody ze zdroje ke spotřebitelům. Vodoprávní úřad Stavební úřad Odbory životního prostředí v pověřených městech a obcích Orgán státní správy v pověřených městech a obcích 1.3 MOŽNÉ VLASTNICKÉ A PROVOZNÍ VAZBY a) vlastníkem vodovodu je svazek obcí - provozovatel VAS, a.s. Investorem nebo vlastníkem ( nečlen svazku ) vodovodu je svazek obcí. Provozování vodovodu zajišťuje VODÁRENSKÁ AKCIOVÁ SPOLEČNOST, a.s., Soběšická 820/156, Brno, na základě smlouvy o provozování a vydaného rozhodnutí o povolení k provozování dle 6 zák. č. 274/2001 Sb. Provozování vodovodu je zajištěno uzavřenou smlouvou o provozování mezi vlastníkem vodovodu a provozovatelem VAS, a.s., divizí Znojmo. b) vlastníkem vodovodu je obec - provozovatel VAS, a.s. Investorem nebo vlastníkem ( nečlen svazku ) vodovodu je obec. Provozování vodovodu zajišťuje VODÁRENSKÁ AKCIOVÁ SPOLEČNOST, a.s., Soběšická 820/156, Brno, divize Znojmo, na základě smlouvy o provozování a vydaného rozhodnutí o povolení k provozování dle 6 zák. č. 274/2001 Sb. Provozování vodovodu je zajištěno uzavřenou smlouvou o provozování mezi vlastníkem vodovodu a provozovatelem VAS, a.s., divizí Znojmo. c) jiný vlastník provozovatel VAS, a.s. (pokud vodovod splňuje ustanovení zákona č. 274/2001 Sb. 1, odst.3 ). V místě napojení na vodovod pro veřejnou potřebu nemusí být zřízeno předávací místo. Standardy pro vodovodní síť VAS, a.s., divize Znojmo, jsou závazné. d) jiný vlastník provozovatel jiná oprávněná osoba mimo VAS, a.s. V místě napojení na vodovod pro veřejnou potřebu musí být zřízeno předávací místo. Standardy pro vodovodní síť VAS, a.s., divize Znojmo, jsou pouze doporučené. str. 5

6 Strana: 6/51 e) jiný vlastník současně provozovatel V místě napojení na vodovod pro veřejnou potřebu musí být zřízeno předávací místo. Standardy pro vodovodní síť VAS, a.s., divize Znojmo, jsou pouze doporučené. 2 SITUAČNÍ A VÝŠKOVÉ VEDENÍ VODOVODNÍHO ŘADU PRO VEŘEJNOU POTŘEBU Zásady pro vedení trasy vodovodu: a) Trasa vodovodu bude vedena tak, aby byl zajištěn další rozvoj území. Vodovodní síť bude navrhována přednostně jako zokruhovaná. b) Trasa nového vodovodu bude navrhována přednostně po pozemcích ve vlastnictví města, obce, krajského úřadu, eventuelně státu a dále po pozemcích veřejně přístupných. Je nutné: Dodržovat ochranná pásma vodovodu (kap.7.). K veškeré stavební činnosti, terénním úpravám, vysazování trvalých porostů a provádění skládek v ochranném pásmu vodovodu si vlastník pozemku musí vyžádat vyjádření provozovatele a jeho závěry respektovat. Pozemek, ve kterém je uložen vodovodní řad, bude oplocen pouze po vydání souhlasného stanoviska ze strany vlastníka vodovodu a bude k němu zajištěn trvalý přístup (pokud možno včetně příjezdu mechanizace za účelem oprav poruch) v souladu s ustanovením 7 zákona č. 274/2001 Sb. pro pracovníky VAS, a.s. Tito budou oprávněni na soukromý pozemek vstupovat za účelem opravy poruch, manipulace s armaturami, provádění kontrol provozního stavu vodovodních zařízení bez předchozího upozornění majitele pozemku. Při plánovaných výkopových pracích bude majitel předem upozorněn (nevztahuje se na poruchy vodovodů) a po ukončení prací bude pozemek uveden do původního stavu nákladem provozovatele vodovodu, pokud se nedohodnou jinak c) Při dodržení priority bodu b) této kapitoly bude trasa vodovodních řadů přednostně navrhována mimo komunikaci. Bude dodrženo: zejména ČSN Navrhování vodovodního potrubí, ČSN Prostorového uspořádání sítí technického vybavení, ochranná pásma vodovodů dle 23 zák. č. 274/2001 Sb. o vodovodech a kanalizacích (viz. kap. 7) a vyhlášky příslušných měst a obcí. d) Vodovodní řady budou navrhovány tak, aby bylo možné použít mechanizaci jak při opravě poruch, tak i dodatečných výkopových pracích (odbočky, přípojky, osazování měřidel, obnovy vnitřních vystýlek, apod.). e) Poloha navrhovaného vodovodu musí ve vztahu k ostatním sítím (křížení a souběhy) splňovat normu ČSN Prostorové uspořádání sítí technického vybavení. Jiné výšky krytí lze v odůvodněných případech a při respektování ČSN Navrhování vodovodních potrubí projednat s vlastníkem a provozovatelem vodovodní sítě. Při křížení vodovodního potrubí s ostatními sítěmi je nutno dodržet rovněž nevyhnutelné hygienické požadavky. Jiné řešení je nutno projednat individuálně. str. 6

7 Strana: 7/51 f) Překonává-li trasa vodovodu terénní překážky (vodoteče, komunikace, drážní tělesa) a je nutné zvýšit hloubku krytí nebo výrazně narušit ochranné pásmo navrhovaných vodovodů vzhledem ke stávajícím stavbám, navrhují se vodovodní řady do průchozích kanálů, štol nebo chrániček (kap ). Každý případ je nutné řešit individuálně. g) Podchod pod vodotečí bude řešen individuálně při projednávání PD. h) Vodovodní potrubí do DN 200 je nutné klást ve sklonu minimálně 3, u potrubí DN 200 až DN 500 ve sklonu minimálně 1 a u potrubí DN 600 a víc ve sklonu minimálně 0,5. 3 PODKLADY A PROJEKTOVÁ DOKUMENTACE 3.1 PŘEDÁNÍ PODKLADŮ Na základě žádosti investora (nebo projektanta), snímku pozemkové mapy a popřípadě situace nebo dalších výkresových podkladů zašle (předá) za úplatu zaměstnanec VAS, a.s. kopie geodetického zaměření tras všech zařízení, které provozuje v zájmové lokalitě. Tyto podklady o sítích musí být přebírány z GIS nebo z podkladů archivovaných na VAS, a.s., 3.2 DOKUMENTACE PRO ÚZEMNÍ ROZHODNUTÍ - DÚR Dokumentace pro územní rozhodnutí musí být v souladu se zákonem o územním plánování a stavebním řádu (stavební zákon) č. 183/2006 Sb. a vyhláškou č. 503/2006 Sb. o podrobnější úpravě územního řízení. K dokumentaci pro územní rozhodnutí (DÚR) se vyjadřuje budoucí vlastník vodovodní sítě a budoucí provozovatel VAS, a.s., přičemž dbá na soulad nové trasy a profilu vodovodu s požadavky na zásobování přilehlých oblastí v souladu s územním plánem (studiemi), Plánem rozvoje vodovodů a kanalizací Jihomoravského kraje. V žádosti o vyjádření k dokumentaci pro územní řízení investor sdělí požadavek na zajištění budoucího provozování vybudovaného díla nebo jeho předání do vlastnictví svazku. Pokud vodovodní síť (řad) bude provozovat jiný oprávněný provozovatel, musí stavebník zřídit v místě napojení na vodovod v majetku nebo v provozu VAS, a.s. předávací místo (vodoměrnou šachtu), které je součástí dokumentace. Projektová dokumentace pro územní řízení musí mimo jiné obsahovat kompletní technickou zprávu, situaci zájmové oblasti, přehlednou situaci, katastrální mapu, vzorové výkresy objektů, přehledný podélný profil, vztah k jednotlivým pozemkům a hydrotechnické výpočty ( je nutno uvést předpokládanou potřebu vody pro řešený záměr průměrné - l/s, m 3 /den, m 3 /rok, maximální - l/s, m 3 /den). Doporučení : Projektant by měl dopracovat PD podle požadavků orgánů státní správy a organizací včetně vlastníků pozemků. 3.3 ÚZEMNÍ ROZHODNUTÍ Územní rozhodnutí vydává místně příslušný stavební úřad, ke stavbám a přeložkám vodovodních řadů, které jsou vodními díly (dle zák. č. 254/2001 Sb.) se vyjadřuje dle 18 zák. č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon) příslušný vodoprávní úřad. str. 7

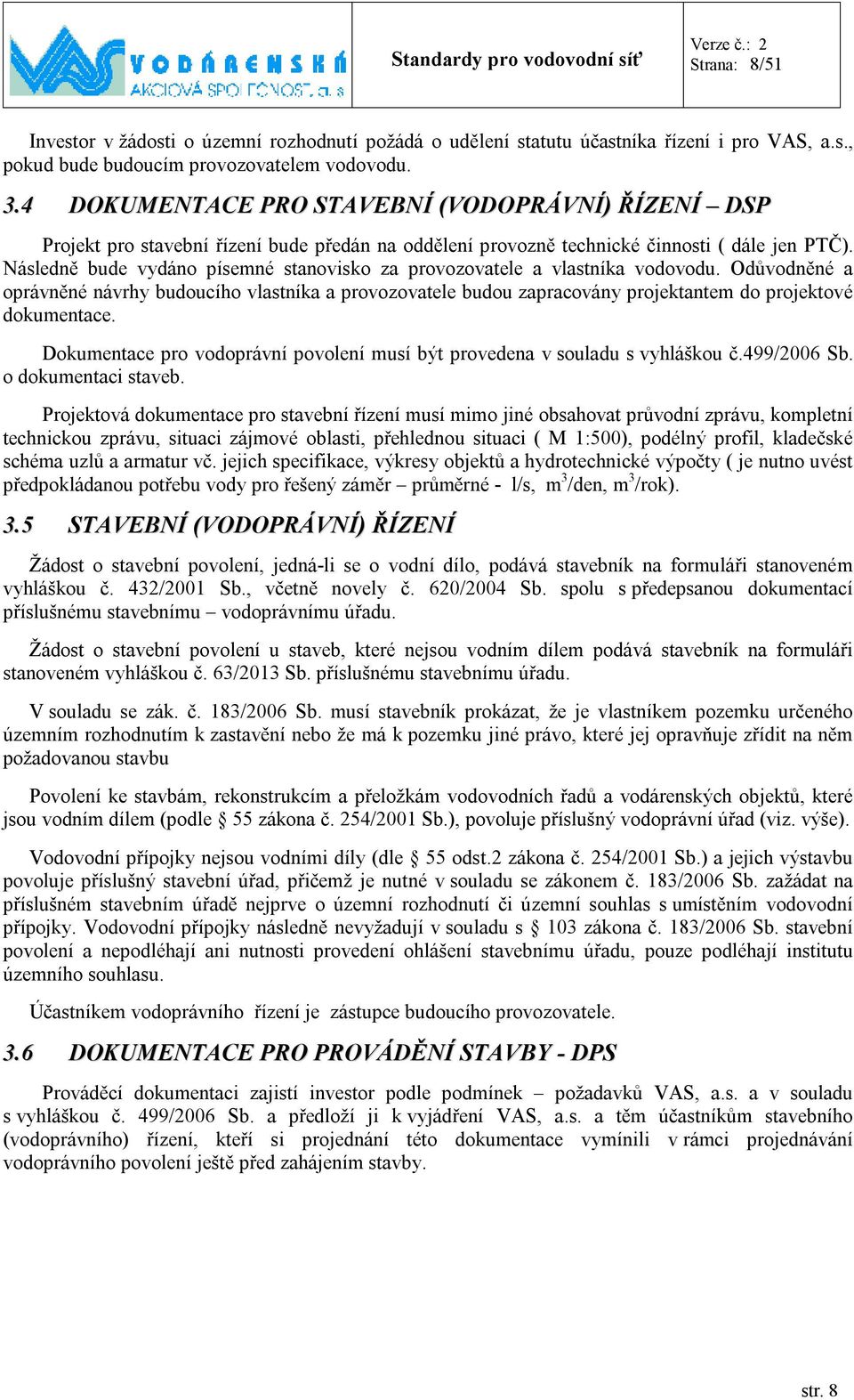

8 Strana: 8/51 Investor v žádosti o územní rozhodnutí požádá o udělení statutu účastníka řízení i pro VAS, a.s., pokud bude budoucím provozovatelem vodovodu. 3.4 DOKUMENTACE PRO STAVEBNÍ (VODOPRÁVNÍ) ŘÍZENÍ DSP Projekt pro stavební řízení bude předán na oddělení provozně technické činnosti ( dále jen PTČ). Následně bude vydáno písemné stanovisko za provozovatele a vlastníka vodovodu. Odůvodněné a oprávněné návrhy budoucího vlastníka a provozovatele budou zapracovány projektantem do projektové dokumentace. Dokumentace pro vodoprávní povolení musí být provedena v souladu s vyhláškou č.499/2006 Sb. o dokumentaci staveb. Projektová dokumentace pro stavební řízení musí mimo jiné obsahovat průvodní zprávu, kompletní technickou zprávu, situaci zájmové oblasti, přehlednou situaci ( M 1:500), podélný profil, kladečské schéma uzlů a armatur vč. jejich specifikace, výkresy objektů a hydrotechnické výpočty ( je nutno uvést předpokládanou potřebu vody pro řešený záměr průměrné - l/s, m 3 /den, m 3 /rok). 3.5 STAVEBNÍ (VODOPRÁVNÍ) ŘÍZENÍ Žádost o stavební povolení, jedná-li se o vodní dílo, podává stavebník na formuláři stanoveném vyhláškou č. 432/2001 Sb., včetně novely č. 620/2004 Sb. spolu s předepsanou dokumentací příslušnému stavebnímu vodoprávnímu úřadu. Žádost o stavební povolení u staveb, které nejsou vodním dílem podává stavebník na formuláři stanoveném vyhláškou č. 63/2013 Sb. příslušnému stavebnímu úřadu. V souladu se zák. č. 183/2006 Sb. musí stavebník prokázat, že je vlastníkem pozemku určeného územním rozhodnutím k zastavění nebo že má k pozemku jiné právo, které jej opravňuje zřídit na něm požadovanou stavbu Povolení ke stavbám, rekonstrukcím a přeložkám vodovodních řadů a vodárenských objektů, které jsou vodním dílem (podle 55 zákona č. 254/2001 Sb.), povoluje příslušný vodoprávní úřad (viz. výše). Vodovodní přípojky nejsou vodními díly (dle 55 odst.2 zákona č. 254/2001 Sb.) a jejich výstavbu povoluje příslušný stavební úřad, přičemž je nutné v souladu se zákonem č. 183/2006 Sb. zažádat na příslušném stavebním úřadě nejprve o územní rozhodnutí či územní souhlas s umístěním vodovodní přípojky. Vodovodní přípojky následně nevyžadují v souladu s 103 zákona č. 183/2006 Sb. stavební povolení a nepodléhají ani nutnosti provedení ohlášení stavebnímu úřadu, pouze podléhají institutu územního souhlasu. Účastníkem vodoprávního řízení je zástupce budoucího provozovatele. 3.6 DOKUMENTACE PRO PROVÁDĚNÍ STAVBY - DPS Prováděcí dokumentaci zajistí investor podle podmínek požadavků VAS, a.s. a v souladu s vyhláškou č. 499/2006 Sb. a předloží ji k vyjádření VAS, a.s. a těm účastníkům stavebního (vodoprávního) řízení, kteří si projednání této dokumentace vymínili v rámci projednávání vodoprávního povolení ještě před zahájením stavby. str. 8

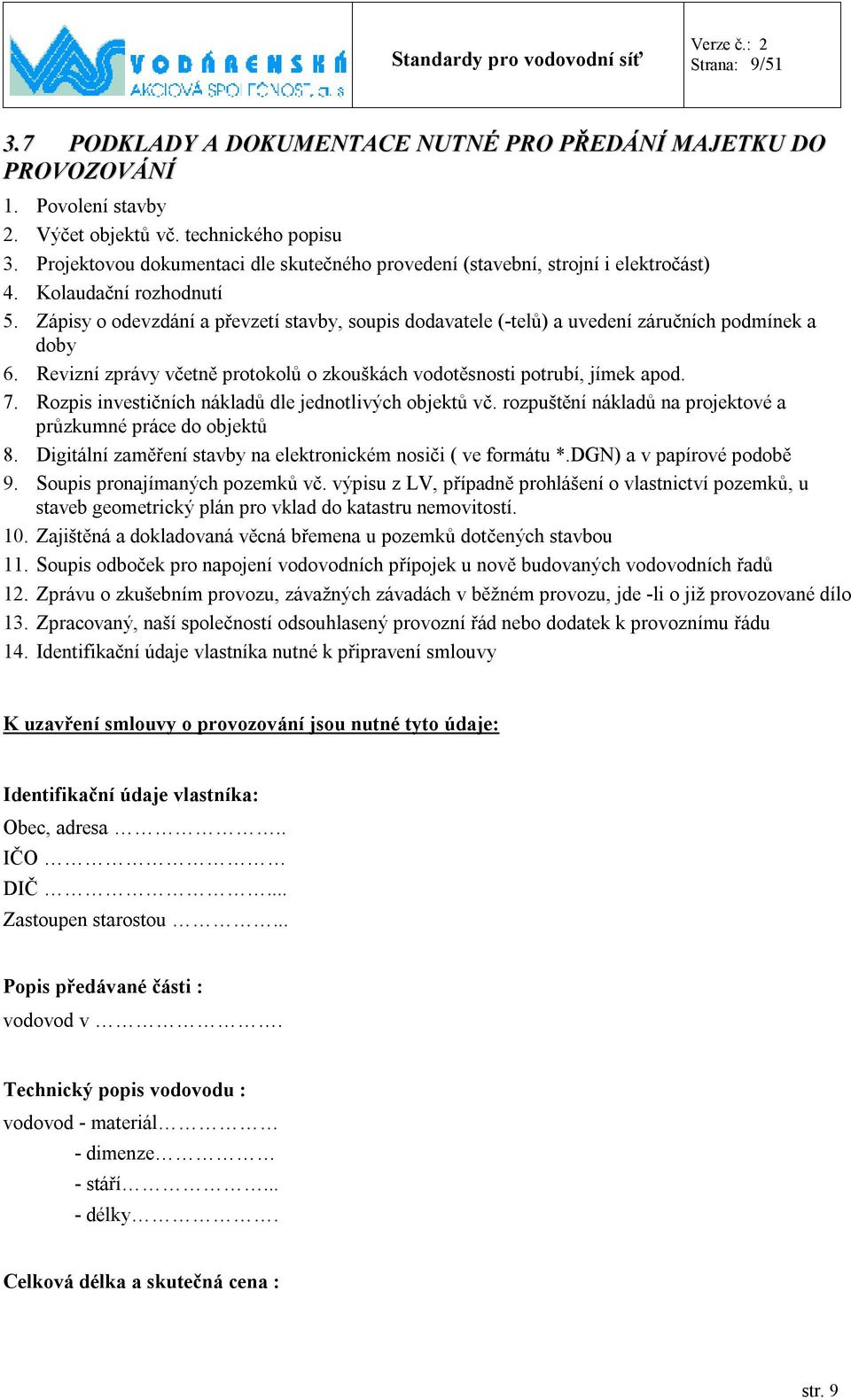

9 Strana: 9/ PODKLADY A DOKUMENTACE NUTNÉ PRO PŘEDÁNÍ MAJETKU DO PROVOZOVÁNÍ 1. Povolení stavby 2. Výčet objektů vč. technického popisu 3. Projektovou dokumentaci dle skutečného provedení (stavební, strojní i elektročást) 4. Kolaudační rozhodnutí 5. Zápisy o odevzdání a převzetí stavby, soupis dodavatele (-telů) a uvedení záručních podmínek a doby 6. Revizní zprávy včetně protokolů o zkouškách vodotěsnosti potrubí, jímek apod. 7. Rozpis investičních nákladů dle jednotlivých objektů vč. rozpuštění nákladů na projektové a průzkumné práce do objektů 8. Digitální zaměření stavby na elektronickém nosiči ( ve formátu *.DGN) a v papírové podobě 9. Soupis pronajímaných pozemků vč. výpisu z LV, případně prohlášení o vlastnictví pozemků, u staveb geometrický plán pro vklad do katastru nemovitostí. 10. Zajištěná a dokladovaná věcná břemena u pozemků dotčených stavbou 11. Soupis odboček pro napojení vodovodních přípojek u nově budovaných vodovodních řadů 12. Zprávu o zkušebním provozu, závažných závadách v běžném provozu, jde -li o již provozované dílo 13. Zpracovaný, naší společností odsouhlasený provozní řád nebo dodatek k provoznímu řádu 14. Identifikační údaje vlastníka nutné k připravení smlouvy K uzavření smlouvy o provozování jsou nutné tyto údaje: Identifikační údaje vlastníka: Obec, adresa.. IČO DIČ... Zastoupen starostou... Popis předávané části : vodovod v. Technický popis vodovodu : vodovod - materiál - dimenze - stáří... - délky. Celková délka a skutečná cena : str. 9

10 Strana: 10/51 vodovod.. m : Kč Dodavatel stavby :.. Záruční doba : vodovod : od převzetí díla..měsíců, armatury.měsíců, Dotčené pozemky : Parc. č... Ve vlastnictví obce., LV V. dne PROVOZNÍ ŘÁD Podpis odpovědné osoby.. Provozní řád vodovodu, resp. jeho dodatek se zpracovává dle vyhlášky č. 216/2011 Sb. ve znění pozdějších předpisů a za použití TNV Provozní řád vodovodu. Pro provoz nově navrhovaného vodovodu Pro provoz dříve vybudovaného a již provozovaného vodovodu ovlivněného novou stavbou nebo změněnými provozními podmínkami Provozní řád vodovodu se zpracovává podle dokumentace skutečného provedení a popř. podle dosavadního platného provozního řádu vodovodu. Provozní řád schvaluje provozovatel vodovodu. Provozovatel vodovodu doplňuje provozní řád při rekonstrukcích a významných změnách vodovodu. Provozní řád se předkládá ke kolaudaci a je nutný k provozování vodovodu VAS, a.s. Provozní řád vodovodu musí být v souladu s ustanovením 4, odst.3, zák. č. 258/2000 Sb. o ochraně veřejného zdraví. 4 OBECNÉ PODMÍNKY VÝSTAVBY VODOVODŮ 4.1 VYTÝČENÍ STÁVAJÍCÍCH VODOVODNÍCH ZAŘÍZENÍ Před zahájením stavby objedná zhotovitel stavby vytýčení stávajících vodovodů na staveništi a kontrolu ovladatelnosti vodovodních armatur u VAS, a.s. za účasti pověřeného pracovníka. (viz Kontrola ovladatelnosti armatur). 4.2 PŘEDÁNÍ DOKUMENTACE Před zahájením stavby předá investor jeden výtisk prováděcí dokumentace na VAS, a.s., oddělení provozně technických činností. str. 10

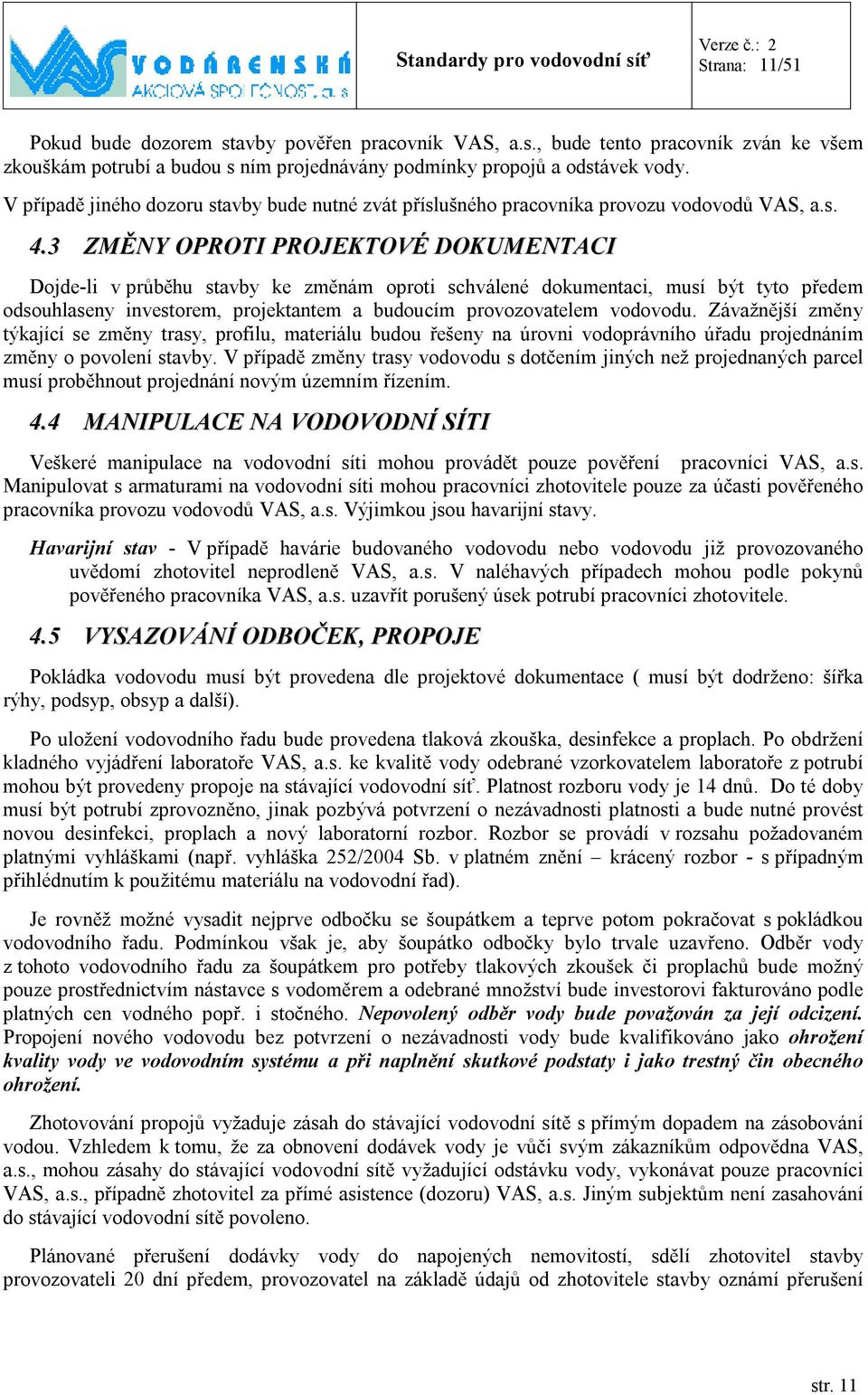

11 Strana: 11/51 Pokud bude dozorem stavby pověřen pracovník VAS, a.s., bude tento pracovník zván ke všem zkouškám potrubí a budou s ním projednávány podmínky propojů a odstávek vody. V případě jiného dozoru stavby bude nutné zvát příslušného pracovníka provozu vodovodů VAS, a.s. 4.3 ZMĚNY OPROTI PROJEKTOVÉ DOKUMENTACI Dojde-li v průběhu stavby ke změnám oproti schválené dokumentaci, musí být tyto předem odsouhlaseny investorem, projektantem a budoucím provozovatelem vodovodu. Závažnější změny týkající se změny trasy, profilu, materiálu budou řešeny na úrovni vodoprávního úřadu projednáním změny o povolení stavby. V případě změny trasy vodovodu s dotčením jiných než projednaných parcel musí proběhnout projednání novým územním řízením. 4.4 MANIPULACE NA VODOVODNÍ SÍTI Veškeré manipulace na vodovodní síti mohou provádět pouze pověření pracovníci VAS, a.s. Manipulovat s armaturami na vodovodní síti mohou pracovníci zhotovitele pouze za účasti pověřeného pracovníka provozu vodovodů VAS, a.s. Výjimkou jsou havarijní stavy. Havarijní stav - V případě havárie budovaného vodovodu nebo vodovodu již provozovaného uvědomí zhotovitel neprodleně VAS, a.s. V naléhavých případech mohou podle pokynů pověřeného pracovníka VAS, a.s. uzavřít porušený úsek potrubí pracovníci zhotovitele. 4.5 VYSAZOVÁNÍ ODBOČEK, PROPOJE Pokládka vodovodu musí být provedena dle projektové dokumentace ( musí být dodrženo: šířka rýhy, podsyp, obsyp a další). Po uložení vodovodního řadu bude provedena tlaková zkouška, desinfekce a proplach. Po obdržení kladného vyjádření laboratoře VAS, a.s. ke kvalitě vody odebrané vzorkovatelem laboratoře z potrubí mohou být provedeny propoje na stávající vodovodní síť. Platnost rozboru vody je 14 dnů. Do té doby musí být potrubí zprovozněno, jinak pozbývá potvrzení o nezávadnosti platnosti a bude nutné provést novou desinfekci, proplach a nový laboratorní rozbor. Rozbor se provádí v rozsahu požadovaném platnými vyhláškami (např. vyhláška 252/2004 Sb. v platném znění krácený rozbor - s případným přihlédnutím k použitému materiálu na vodovodní řad). Je rovněž možné vysadit nejprve odbočku se šoupátkem a teprve potom pokračovat s pokládkou vodovodního řadu. Podmínkou však je, aby šoupátko odbočky bylo trvale uzavřeno. Odběr vody z tohoto vodovodního řadu za šoupátkem pro potřeby tlakových zkoušek či proplachů bude možný pouze prostřednictvím nástavce s vodoměrem a odebrané množství bude investorovi fakturováno podle platných cen vodného popř. i stočného. Nepovolený odběr vody bude považován za její odcizení. Propojení nového vodovodu bez potvrzení o nezávadnosti vody bude kvalifikováno jako ohrožení kvality vody ve vodovodním systému a při naplnění skutkové podstaty i jako trestný čin obecného ohrožení. Zhotovování propojů vyžaduje zásah do stávající vodovodní sítě s přímým dopadem na zásobování vodou. Vzhledem k tomu, že za obnovení dodávek vody je vůči svým zákazníkům odpovědna VAS, a.s., mohou zásahy do stávající vodovodní sítě vyžadující odstávku vody, vykonávat pouze pracovníci VAS, a.s., případně zhotovitel za přímé asistence (dozoru) VAS, a.s. Jiným subjektům není zasahování do stávající vodovodní sítě povoleno. Plánované přerušení dodávky vody do napojených nemovitostí, sdělí zhotovitel stavby provozovateli 20 dní předem, provozovatel na základě údajů od zhotovitele stavby oznámí přerušení str. 11

12 Strana: 12/51 dodávky vody odběratelům nejméně 15 dnů před zahájením odstávky ve smyslu zákona č. 274/2001 Sb. 9. Zhotovitel zajistí na objednávku prostřednictvím provozu vodovodů VAS, a.s. náhradní zásobování postižených odběratelů. Obnovení dodávek vody musí být provedeno v oznámeném termínu. 4.6 OCHRANA PROVOZU VODOVODNÍHO ŘADU Po dobu výstavby vodovodu budou přístupny všechny armatury na novém i stávajícím vodovodu a zajištěn trvalý přístup pracovníkům VAS, a.s. k vodovodnímu zařízení za účelem oprav a údržby. Při poškození armatur stávajícího vodovodního řadu bude náhrada škody vymáhána na zhotoviteli. Při hrubé nedbalosti zhotovitele požádá VAS, a.s. o zastavení stavby a případ bude řešen příslušným vodoprávním úřadem popř. stavebním úřadem, který vydal stavební povolení. 4.7 ZRUŠENÍ STARÉHO VODOVODNÍHO ŘADU Způsob zrušení starého vodovodního řadu musí být uveden v projektové dokumentaci stavby. Přednostně budou demontovány nadzemní znaky vodovodního řadu. Litinové a ocelové trouby budou odvezeny do výkupny druhotných surovin, ostatní materiály budou likvidovány dle zákona o odpadech. Provozuschopné části vodohospodářského díla budou na vyzvání předány VAS, a.s. Bude li zrušený vodovodní řad ponechán v zemi, bude potrubí zalito cementopopílkovou směsí při profilech DN 200 a více. Jeho konce budou v každém místě přerušení zaslepeny, popř. zabetonovány, hydranty demontovány, šachty demolovány a veškeré poklopy armatur a šachet odstraněny a to včetně orientačních tabulek. Demolice šachet zahrnuje vybourání stropů, stěn, popřípadě základových desek včetně odvezení vybouraného materiálu na povolenou skládku a zasypání vzniklého prostoru zeminou, hutněnou po vrstvách tl. 50 cm a úpravou terénu dle okolí. 5 VODOVODNÍ ŘADY 5.1 POKLÁDKA POTRUBÍ Vodovodní potrubí bude ukládáno podle platných odborných předpisů výrobců potrubí a podle vyhlášky 428/2001Sb., kterou se provádí zákon o vodovodech a kanalizacích. Uložení potrubí řeší projektová dokumentace. Požaduje se, aby potrubí bylo uloženo na pískový podsyp tloušťky min. 50 mm ( pokud výrobce udává vyšší hodnotu, platí tato) a obsypává se stejným materiálem do výšky min. 300 mm nad vrchol potrubí. Šířku rýhy určuje vzorový výkres v projektové dokumentaci. Pro pozdější vyhledání trub se na vrchol potrubí připevní po cca. 5 metrech identifikační vodič o průřezu nejméně 4mm 2 Cu. Ochranu potrubí proti porušení umožní výstražná fólie uložená do zásypu cm nad vrchol potrubí. Trasovací páska bude v modrém provedení bez vodiče s nápisem Pozor vodovod. U nově položeného či rekonstruovaného ( opravovaného, apod.) potrubí se před uvedením do provozu obecně doporučuje následující postup: - proplachem, popř. pomocí jiných mechanických prostředků, zajistit odstranění všech mechanických nečistot, dokud voda není zcela čirá; u větších úseků potrubí a vždy u potrubí většího jak DN 150 mm se doporučuje provádět zkoušku průchodnosti volným nástrojem - naplnit nový úsek potrubí čistou pitnou vodou s dezinfekčním prostředkem (v případě chlorového přípravku použít úvodní plnící koncentraci volného chloru 25 mg/l a nechat působit str. 12

13 Strana: 13/51 alespoň 24 hodin nebo koncentraci 50 mg/l a nechat působit alespoň 12 hodin; Tuto fázi je možné kombinovat s tlakovou zkouškou, technicky však není snadné zajistit homogenní distribuci dezinfekčního přípravku uvnitř celého úseku potrubí. - obměnit vodu s dezinfekčním přípravkem tak, aby obsah přípravku ve vodě v potrubí byl nižší než povolený limit pro pitnou vodu. Zároveň je třeba respektovat předpisy na ochranu životního prostředí, pokud je voda s dezinfekčním přípravkem vypouštěna přímo do prostředí, anebo vodu před vypuštěním neutralizovat. Neutralizace je nutná i při vypouštění do kanalizace. - odebrat vzorek vody na mikrobiologický rozbor a chemický rozbor v rozsahu požadovaném vyhláškou 252/2004 Sb. ve znění pozdějších předpisů. - je-li vzorek vody vyhovující ve všech ukazatelích, je možné úsek zprovoznit. 5.2 MATERIÁLY VODOVODNÍCH ŘADŮ Materiály trub Na vodovodní síť v provozování VAS, a.s. může být použita řada trubních materiálů zvolených podle intenzity dopravního zatížení komunikací, způsobu uložení, agresivity prostředí, výskytu bludných proudů, provozní důležitosti vodovodního řadu apod. Při návrhu nových řadů je nutné přihlížet k použitým materiálům v okolní vodovodní síti. Všechny materiály, přicházející do přímého styku s pitnou vodou musí splňovat požadavky vyhlášky 409/2005 Sb. o hygienických požadavcích na výrobky přicházející do přímého styku s vodou a na úpravu vody. Pro vodovody, přeložky, rekonstrukce a opravy se používají následující materiály: Tvárná litina (TLT)- oproti šedé litině má výrazně lepší mechanické vlastnosti a díky vnitřní výstelce také lepší vlastnosti hydraulické. Vnitřní výstelka má také značný vliv na kvalitu dopravované vody. Vnitřní povrchová ochrana vodovodního potrubí bude provedena vysokopecní cementovou vystýlkou. Vnější povrchová ochrana bude žárovým pokovením slitinou zinku (85%) a hliníku (15%) s minimální hmotností 400g/m 2 +krycí modrá epoxidová vrstva v síle 120 µm. Protikorozní vnější a vnitřní ochrana musí být v souladu s ČSN EN 545. Tvarovky z tvárné litiny budou s vnější a vnitřní povrchovou ochranou: krycí modrý epoxid o síle min. 250 µm podle ČSN EN 14901; nebo fosfatizace zinkem + krycí modrý epoxid nanášený kataforézou o síle min. 70 µm podle ČSN EN 545. Jmenovité světlosti musí vyhovovat ČSN EN ISO Všechna litinová potrubí, tvarovky, příruby a ostatní součásti vodovodních sítí musí vyhovovat ČSN EN 545. Minimální tloušťky stěn potrubí jsou následující: - tl. stěny 4,7 mm pro dimenze DN ( DN tlaková třída C100, DN tlaková třída C64) - tl. stěny 4,8 mm pro dimenze DN 200 ( tlaková třída C50) - tl. stěny 5,2 mm pro dimenze DN 250 ( tlaková třída C50) - tl. stěny 5,6 mm pro dimenze DN 300 ( tlaková třída C40) - tl. stěny 6,0 mm pro dimenze DN 350 ( tlaková třída C40) - tl. stěny 6,4 mm pro dimenze DN 400 ( tlaková třída C40) - tl. stěny 7,2 mm pro dimenze DN 500 ( tlaková třída C30) str. 13

14 Strana: 14/51 PE - V případech, kdy je nutno počítat se zamrzáním vody v potrubí ( shybky vedené po mostních konstrukcích, potrubí s malým krytím, apod.) se používají tepelně izolované litinové trouby a tvarovky dle ČSN EN 545. Trouby (tvarovky) jsou obaleny tepelnou izolací z polyuretanové tvrdé pěny (bez obsahu freonů), s průměrnou objemovou hmotností 80 kg/m 3. Plášť trouby je tvořen z pozinkovaného plechu, nerez oceli nebo z měkčeného či vysokohustotního polyetylenu. Při nedostatečné ochraně proti zamrzání vody v potrubí je možné integrovat dodatečné vytápění, které sestává v podstatě z topného kabelu nalepeného na tělese trouby. Požadovanou teplotu lze nastavit termostatem ( počet a topný výkon kabelů lze přizpůsobit místním podmínkám). je nekovovým materiálem, vhodným jak na distribuční řady, tak na nejrůznější shybky, podchody, kde lze využít poddajnosti trub. U tohoto materiálu je zejména nutno dbát na kvalitu svařování (spojování) trub. Zásadně může být použito pouze potrubí PE 100 RC s vysokou odolností proti pomalému šíření trhlin certifikované dle technického předpisu PAS Určení tlakové řady se navrhuje dle konkrétních podmínek. PVC je nekovovým, v dnešní době již téměř nepoužívaným materiálem. Lze jej použít pouze zcela výjimečně k doplnění stávajících rozvodných sítí z tohoto materiálu ( při malém rozsahu doplnění). Sklolaminát je nekovovým materiálem, s velmi výhodnými hydraulickými a antikorozními vlastnostmi. Možnost zhotovení netypických shybek dává možnosti širokého použití zejména v oblastech výskytu bludných proudů nebo na dlouhých přivaděčích. Nerezová ocel je kovovým materiálem používaná zejména pro vystrojení objektů vodojemů, armaturních šachet, čerpacích stanic, apod. a pro zhotovování atypických tvarovek. Nejmenší možný profil potrubí pro řad veřejného zásobení pro vodovodu je DN 80 tj. pro PE (PVC) Ø 90 mm. Minimální tlaková řada pro plasty je SDR 17 (PN 10), v případě potřeby vyšší. V minulosti byly pro stavbu vodovodů používány i jiné materiály, se kterými se lze stále setkat. Jedná se zejména o šedou litinu, ocel a azbestocement. Potrubí z těchto materiálů se již nesmí navrhovat a v provozu v podstatě dožívá. Rozdělení materiálu podle místa použití: - Komunikace ve správě ŘSD a SÚS Jmk tvárná litina - Zpevněné komunikace a zpevněné plochy menšího významu tvárná litina, PE 100 RC - Ostatní plochy tvárná litina, PE 100 RC, ( PVC pouze k doplnění stávajících rozvodných sítí z tohoto materiálu) Rozdělení materiálu podle způsobu použití: - Přivaděče gravitační i výtlačné tvárná litina, PE 100 RC, sklolaminát - Rozvodné sítě včetně zásobních řadů tvárná litina, PE ( PVC pouze k doplnění stávajících rozvodných sítí z tohoto materiálu) - Násoskové řady PE 100 RC - Atypické tvarovky a v objektech - nerezová ocel Identifikační vodič Pro pozdější vyhledání trub se na vrchol potrubí připevní po cca. 5 metrech identifikační vodič o průřezu nejméně 4mm 2 Cu. Pakliže je nutné jeho napojování, provádí se pájením nebo lisováním str. 14

15 Strana: 15/51 (zásadně se nespojuje svorkami) a pokud možno v poklopech armatur. Spoj musí být důkladně izolován proti působení vlhkosti (smršťovací izolační bužírkou a navíc převinutím izolační PVC páskou). Pokud je vodič uložen v mokrém prostředí, je třeba takovýto úsek položit bez napojování a přitom důkladně kontrolovat možné poškození izolace vodiče. Jestliže je to nevyhnutelné, je třeba toto místo velmi důkladně zaizolovat. Případné zkraty proti zemi značně znesnadňují až vylučují pozdější vytyčování a jsou rozpoznatelné při kontrole identifikačního vodiče. Takovýto vodič je pak v protokolu označen jako nefunkční. Součástí kontroly identifikačního vodiče je vizuální kontrola všech spojů ještě před záhozem. Identifikační vodič musí být vyveden do každého šoupátkového i hydrantového poklopu. Nesmí být omotán kolem ovládací tyče zemní soupravy při manipulaci se šoupaty dochází k jeho utržení. Ukončení identifikačního vodiče v poklopech musí být provedeno s patřičnou rezervou (min.50 cm nad terén). Viz. příloha Armatury Hydranty - podzemní navrhované hydranty musí splňovat následující požadavky: materiál tvárná litina vnější i vnitřní epoxidový povlak dle těžké protikorozní ochrany, dozorovaný GSK po uzavření nulové množství zbytkové vody výměna těsnícího pístu hydrantu přes hydrantový poklop (bez výkopových prací) záruka výrobce na ovladatelnost 10 let litinový poklop Standardně bude používána sestava podzemní šoupě DN 80 (100) + hydrant DN 80 (100) s jednoduchým uzávěrem (viz. příloha 2). V případě výskytu vyššího zákalu vody budou na koncových řadech vodovodů použity plně průtočné hydranty (viz. příloha 3). Po dohodě je možno použití dvojčinných hydrantů (viz. příloha 4) ), bez bezprostředně předřazeného šoupátka a to za splnění následujících předpokladů: o vodovodní řad bude profilu DN 80 nebo DN 100 o o na vodovodních řadech DN 100 budou v úsecích po 300 m osazena sekční šoupátka na vodovodních řadech DN 80 budou v úsecích po 500 m osazena sekční šoupátka Hydranty - nadzemní navrhované hydranty musí splňovat následující požadavky: materiál tvárná litina nebo nerez vnější i vnitřní epoxidový povlak dle těžké protikorozní ochrany, dozorovaný GSK po uzavření nulové množství zbytkové vody nadzemní část musí odolávat UV záření výměna těsnícího pístu hydrantu přes tělo hydrantu (bez výkopových prací) stanovené lomové místo v případě nárazu záruka výrobce na ovladatelnost 10 let nadzemnímu hydrantu bude předřazeno šoupě vždy str. 15

16 Strana: 16/51 Hydranty musí splňovat podmínky pro udělení značky CE a platné hygienické zákony Šoupátka navrhovaná šoupata musí splňovat následující požadavky: materiál (tělo + víko) - tvárná litina vnější i vnitřní epoxidový povlak dle těžké protikorozní ochrany, dozorovaný GSK vřeteno z nerezové oceli s válcovaným závitem, ostatní materiály z nerezu těsnění vřetene z vnitřní strany zpětné, jazýčkové měkce těsnící klín celovulkanizovaný vedení klínu musí být opatřeno kluzným materiálem hladký průtočný profil záruka výrobce na funkci 10 let Na uzávěry lze použít libovolného výrobce, který splňuje výše uvedené požadavky. Obr. 1: Příklad vodovodního šoupěte 1. vrchní díl 2. vrchní díl (1) a těleso (2) z tvárné litiny EN-GJS dle EN 1563 (GGG 400-DIN 1693) uvnitř i vně s epoxidovou ochrannou vrstvou dle DIN T2 s přihlédnutím k DIN 3476 stejně jako všem jakostním a zkušebním ustanovením dle RAL - značky jakosti 662 (GSK - Společenství pro těžkou protikorozní ochranu) 3. vřeteno z nerez. oceli , s válcovaným závitem 4. klín z tvárné litiny EN-GJS dle EN 1563 (GGG 400- DIN 1693), s uvnitř a vně navulkanizovaným EPDM, umožňuje vypouštění vody z vrchní části šoupěte 5. vedení klínu z otěruvzdorného plastu s vysokou kluzností, s ohledem na zatížení optimalizované řešení zaručuje minimální opotřebení a uzavírací moment 6. matice klínu z mosazi CuZn36Pb3As, velkorysé předimenzování délky závitu požadované EN 1171 (návrh) dovoluje vysoké zatížení kroutícím momentem 7. pouzdro O-kroužků z Ms O-kroužek z NBR, ze všech stran uložen v korozivzdorném materiálu (dle DIN 3574-T1), vyměnitelný pod tlakem (dle ISO 7259) 9. zpětné těsnění z EPDM 10. pojistný kroužek z POM 11. stírací kroužek z EPDM elastomeru 12. těsnění víka z EPDM 13. šrouby s vnitřním šestihranem St 8.8 DIN 912 zapuštěné a zalívací hmotou a těsněním víka zcela chráněné proti korozi 14. ochrana hran z PE chrání při dopravě a skladování 15. kluzné podložky z POM zaručují nízké tření uložení kroužku vřetene str. 16

17 Strana: 17/51 Zemní soupravy navrhují se v provedení tuhém nebo teleskopickém, musí splňovat následující požadavky: ovládací tyč s antikorozní povrchovou úpravou, chráněná proti vniknutí nečistot a pevně spojená se šoupátkem. Automat. vzdušníky na všech řadech s tlakovým režimem proudění v nejvyšších místech nivelety. Musí splňovat následující požadavky: materiál těla - tvárná litina s vnějším i vnitřním epoxidovým povlakem dle těžké protikorozní ochrany, dozorovaný GSK nebo z odolného plastu (POM) ostatní díly z nerezové oceli nebo plastu pracující samočinně funkce zavzdušňovací i odvzdušňovací možnost snadné demontáže a čištění do skruží i v provedení zákopovém tj. odvzdušňovací souprava ve vlastním krytu s odvodněním, možnost vyjmutí z krytu s automatickým uzavřením přístupu vody Regulační armatury navrhují se dle provozních potřeb a požadavků individuálně Domovní přípojky Šoupátkové uzávěry: materiál těla - tvárná litina s vnějším i vnitřním epoxidovým povlakem dle těžké protikorozní ochrany, dozorovaný GSK šoupátkový uzávěr s vřetenem z nerezové oceli a válcovaným závitem ostatní materiály nerezové, měkce těsnící klín integrované napojení na PE potrubí přípojky mechanickým nástrčným spojem se zajištěním tahových sil Navrtávací pasy litinové díly z tvárné litiny s vnějším i vnitřním epoxidovým povlakem dle těžké protikorozní ochrany, dozorovaný GSK, kovové díly z nerezové oceli. Varianty: - celolitinové pro různé materiály trubních systémů pro navrtávku boční i vrchní pod tlakem typy (u pasů pro PVC a PE potrubí výhradně toto celolitinové provedení) - litinové s nerezovým třmenem pro různé kovové materiály trubních systémů pro navrtávku boční i vrchní pod tlakem typy, nesmí se používat na potrubí z PE a PVC. Přípojková sestava musí tvořit kompaktní celek s minimálním množstvím závitových spojů a od jednoho výrobce. Pozn.: sestavy domovních přípojek pro jednotlivá potrubí jsou v přílohách č. 6, 7 str. 17

18 Strana: 18/ Tvarovky Potrubí z tvárné litiny - Tvarovky z tvárné litiny budou s vnější a vnitřní povrchovou ochranou: krycí modrý epoxid o síle min. 250 µm podle ČSN EN 14901; nebo fosfatizace zinkem + krycí modrý epoxid nanášený kataforézou o síle min. 70 µm podle ČSN EN 545. Jmenovité světlosti musí vyhovovat ČSN EN ISO Všechna litinová potrubí, tvarovky, příruby a ostatní součásti vodovodních sítí musí vyhovovat ČSN EN 545. Potrubí z PE - Pro PE potrubí lze použít přírubových tvarovek z TLT ( specifikace viz. výše), elektrotvarovek, příp. tvarovek s mechanickým spojem (viz Spojování trub). Elektrotvarovky budou z materiálu z PE 100 (granulát Solvay Eltex TUB 121) v tlakové řadě SDR 11, případně SDR 17 (elektrospojky). Budou použity tvarovky pro venkovní tlakové rozvody pitné vody z PE. Potrubí z PVC tvarovky z PVC doporučujeme použít dle výrobce trub. Potrubí ze sklolaminátu originální sklolaminátové tvarovky nebo nerezové, příp. tvarovky z tvárné litiny. 5.3 TECHNICKÉ ŘEŠENÍ VODOVODŮ Osazování armatur Šoupátka - Pro uložení do země budou použita šoupátka s krátkou stavební délkou. Krátká šoupátka (F4) lze dále použít v armaturních šachtách, kolektorech a prostorově omezených objektech. V těchto omezených prostorech lze použít rovněž kombinované armatury s odbočkou. Šoupátko nebo uzavírací klapka uložené do země budou opatřeny originální teleskopickou zemní soupravou s podkladovou deskou poklopu. Poklopy budou v případě osazení do nezpevněných ploch odlážděny řadami kostek, na ploše min. 50 x 50 cm, osazených do betonu nebo budou zejména na exponovaných místech, chráněny betonovou skruží vyplněnou po horní okraj štěrkem příp. doplněnou orientačním sloupkem. Existenci a umístění uzávěru musí signalizovat orientační tabulka modré barvy, umístěna na blízkém pevném podkladě nebo na orientačním sloupku. Tabulka musí obsahovat údaj o velikosti uzávěru a příslušných vzdálenostech dle ČSN Orientační tabulky rozvodné vodovodní sítě. Uzly s těmito uzávěry budou řešeny pomocí A-kusů, popř. T-kusů. Jiné řešení musí být odsouhlasené pověřeným pracovníkem VAS, a.s. provozovatelem. Vzdušníky (odvzdušnění potrubí) - v intravilánu: k odvzdušnění se na vodovodních řadech v intravilánu používají především podzemní hydranty osazené na odbočkách potrubí vzhůru. U hydrantů s dvojčinným uzávěrem na rozvodných řadech nižší důležitosti nemusí být předřazené šoupátko. Je nutno dbát na viditelné označení. - v extravilánu: jsou osazovány automatické odvzdušňovací a zavzdušňovací ventily (soupravy) potřebného výkonu (bez nutnosti osazení do samostatných šachet) na odbočkách osazených vzhůru, s následným kolenem a šoupátkem, vyvedené do ochranných betonových skruží vyplněných štěrkem po horní okraj a doplněných orientačním sloupkem. Na pozemcích využívaných pro zemědělské účely budou skruže chráněny kamenným valem po celém obvodu skruže. str. 18

19 Strana: 19/51 Obr. 2a: Vzdušník v extravilánu Obr 2b: Úprava vzdušníku na terénu V případě nutného zařazení automatického odvzdušnění ve zpevněném terénu je možné osadit odvzdušňovací a zavzdušňovací soupravu chráněnou příslušným litinovým poklopem srovnaným s povrchem terénu. Viz. příloha 5. str. 19

20 Strana: 20/51 Obr 2c: Vzdušník v intravilánu s litinovým poklopem Kalosvody (vypuštění potrubí) v intravilánu ( přednostně podzemní hydrant ) : do profilu DN 200 budou podzemní hydranty osazené na boční odbočce s předřazeným šoupátkem se zemní teleskopickou soupravou. nad profil DN 250 včetně je podzemní hydrant osazován na odbočce otočené dolů s předřazeným šoupátkem a se zemní teleskopickou soupravou. v extravilán ( přednostně kalosvodný objekt ) : do profilu DN 200 včetně jsou kalosvody osazovány na boční odbočce s předřazeným šoupátkem se zemní teleskopickou soupravou s navazujícím odkalovacím potrubím s odvodněním ukončeným volným koncem. nad profil DN 250 včetně je kalosvod osazován na odbočce otočené dolů s předřazeným šoupátkem a s navazujícím odkalovacím potrubím. Podzemní hydrant pro účely proplachu a vypuštění potrubí se osazuje vždy na konci řadu. str. 20

21 Strana: 21/51 Obr. 3: Kalosvod v extravilánu (s dolní odbočkou) Nadzemní hydranty: Pokud bude požadováno vlastníkem veřejného vodovodu osazení nadzemních hydrantů, bude použito objezdových typů s definovaným lomem napojených na řad vždy přes uzavírací šoupátko. Plocha kolem hydrantu bude zpevněna dlažbou na ploše cca 1 x 1 m. Obr. 4: Hydrant nadzemní Podzemní a nadzemní hydranty osazené na řadu mohou sloužit mimo jiné pro doplňování požární techniky, v případě nutnosti lze tyto podzemní hydranty využít k provedení požárního zásahu, nelze však garantovat dodávku požární vody dle ČSN Požární bezpečnost staveb - Zásobování požární vodou. Veřejný vodovod není určen jako požární vodovod. str. 21

22 Strana: 22/ Spojování trub Způsob spojování trub je ve většině případů předepsán příslušným výrobcem. Trouby z tvárné litiny - Základním typem spojení litinových trub jsou spoje hrdlové a to buď jištěné nebo nejištěné proti podélnému posuvu a tahu. K bezpečnému jištěnému spojení se používají zpravidla jistící segmenty. Přírubové spoje jsou při ukládání do země používány pokud možno co nejméně a jsou vždy opatřeny šrouby, podložkami a maticemi ( pokoveny Cd nebo nerez). Lze použít též protiskluzných přírub. V odůvodněných případech lze použít spojky nebo příruby s jištěním proti posunu. Ocelové nerezové potrubí se spojuje svařováním celonerezovém provedení přírubami příp. mechanickými spojkami v PE elektrotvarovky (elektrospojky) - Použití elektrotvarovek (elektrospojek) umožňuje provádět svary v poměrně vysoké kvalitě. Elektrotvarovky jsou opatřeny konektory o průměru 4 mm pro připojení elektrosvařovací řídící jednotky, indikátorem toku taveniny (kontrolní výronek) na každé svařovací zóně a integrovaným držákem do d 63 mm včetně. Jsou konstrukčně provedeny tak, aby nedocházelo ke styku odporového drátu s dopravovaným médiem a bylo znemožněno poškození vinutí při sesazování s trubkami (týká se zejména vinutých a oválných trubek). Zvolený materiál a konstrukce elektrotvarovek zajišťuje 100% kvalitu spoje i po opakovaném svařování (např. po výpadku síťového napětí během prvního svařování). Ke každé elektrotvarovce je přiložena karta se svařovacími daty ve formě záznamu na magnetickém proužku, čárového kódu a tabulky pro manuální zadání dat, včetně údaje o době chladnutí. Dále tato karta obsahuje údaje o výrobku typ granulátu, výrobní dávka, atp. (tzv. zpětná sledovatelnost). Svařitelnost je zaručena s trubkami z PE 80, PE 100 za předpokladu, že index toku taveniny materiálu trubek je v rozmezí 0,2 až 1,4 g/10 min. PE - protiskluzové spojky Pro mechanické spojování PE trub je možné použít protiskluzné spoje různých typů nebo spojky ISO. PE svařování na tupo Je možné pouze pro spojování jen v případě podchodů a řízených protlaků PVC - základním spojem PVC trub jsou spoje hrdlové těsněné gumovým kroužkem. Zde je nutno dbát pokynů výrobce, zejména nezaměňovat těsnící kroužky. Obr. 5: Protiskluzové spojky pro plastová potrubí str. 22

23 Strana: 23/51 Obr. 6: Speciální příruba jištěná proti posuvu Chráničky Používají se při podchodech komunikací, vodotečí, drážních těles, apod. Materiál chrániček je požadován s životností minimálně dosahující životnosti potrubí tj. železobeton, sklolaminát, plasty. Vodovodní potrubí musí být v chráničce uloženo na kluzných objímkách nebo lyžinách z trvanlivého a nekorodujícího materiálu. Jejich konstrukce musí zamezit sunutí i části potrubí po stěnách chráničky a zabezpečit co nejlepší vystředění potrubí. Čela chrániček budou zaslepena manžetou nebo bobtnající pěnou. Dimenze chrániček musí být navržena s dostatečnou rezervou, aby zde byl prostor pro pozdější demontáž celého nebo části potrubí. Je také třeba, aby zůstal manipulační prostor na obou stranách chráničky. Umísťování vodovodních zařízení do chrániček, podchodů a šachet znamená často provozní komplikace, a proto se navrhuje pouze v nejnutnějších případech. Obecně se upřednostňují technická řešení bez chrániček. Obr. 7: Kluzné objímky str. 23

24 Strana: 24/ Průchozí kanály Používají pro umístění vodovodních řadů zejména v těch případech, kdy je nutné zachovat přístup k potrubí z hlediska opravitelnosti. Rozměry průchozího kanálu jsou dány především profilem vodovodního řadu. Minimální průchozí výška je 1,90 m a šířka dle obr. 7. Potrubí se ukládá co nejníže, nejméně však 0,40 m nad dno. Boční vzdálenost potrubí od stěny může být nejméně 0,30 m. Šířka kanálu však musí umožnit nejen drobné opravy, ale také výměnu trub zejména větších profilů. Šířka na manipulační rezervu je dána profilem trouby a manipulačním prostorem 0,5m z každé strany vyměňované trouby. Š průchozí min. 0,3m DN Šířka kanálu se tedy určí následně: Š kanálu = DN + 0,3m + Š průchozí Š průchozí = 1,2m Š průchozí = 2 x 0,5m + DN pro DN do 200 mm pro DN větší než 200 mm min. 0,4m Š kanálu Obr. 8: Průchozí kanály - rozměry Trasa potrubí se navrhuje tak, aby bylo možné využít stěn kanálu pro zachycení sil v místech změny směru trasy. Situování potrubí ke stropu lze povolit pouze ve výjimečných případech a je bezpodmínečně nutné doložit statický výpočet úchytů. Průchozí kanály musí být vždy vodotěsné a buďto gravitačně odvodněné (do kanalizace) nebo opatřeny jímkou pro osazení čerpadla poblíž vstupu. Průchozí kanál je vybaven nejméně v jednom místě (poblíž vstupu) rozebíratelným stropem o takových rozměrech, aby bylo možné tímto místem dopravovat vodovodní trouby při opravách poruch. U větších profilů, kde lze předpokládat větší hmotnost jednotlivých komponentů potrubí, vybavují se průchozí kanály vhodným manipulačním zařízením (háky, jeřábové kočky, elektrické vrátky) Armaturní šachty Navrhují v místě důležitých uzlů a propojů a pro osazení vodoměrů, redukčních ventilů, apod. Rozměry armaturních šachet se navrhují stejným způsobem jako u průchozích kanálů. Armaturní šachty se navrhují přednostně jako monolitické železobetonové objekty včetně stropu, prováděné výhradně z vodostavebního betonu. Přípustné jsou šachty z velkoprostorových prefabrikátů s monolitickým stropem (zastropení překlady PZD nebo panely RZP je nepřípustné) a s vodotěsnou úpravou. Prostupy do armaturních šachet budou provedeny jako vodotěsně, tzn. budou zatěsněny bobtnajícími pásky k tomuto účelu určenými. Šachty jsou upřednostňovány vodotěsné a bezodtoké s jímkou pro umístění čerpadla. str. 24

25 Strana: 25/51 Vstup (ČSN Navrhování vodovodního potrubí ) bude zajištěn těsným poklopem s možností uzamčení. Počet vstupů se volí tak, aby byla v maximální míře usnadněna manipulace v šachtě. Vstupní otvory se osazují přednostně poklopem z kompozitu, plastu či ze skelného laminátu nebo poklopem litinovým s betonovou opěrou poklopu, mohou být i poklopy nerezové, osazené v zelených plochách a nepojížděných chodnících.velikost poklopů je 700 x 700 mm nebo 600 x 900 mm. Do komunikací budou osazovány čtvercové litinové poklopy třídy D400. V případě umístění vstupu v nezpevněných plochách v extravilánu a vhodných místech v intravilánu se vstup vyvede min 0,20 m nad terén. Vstupní komín musí být betonový (ne vyzděný) s dokonalým (i vodotěsným) spojením ke stropu. Možný je též komín z kompozitu jako součást dodávky poklopu. Pro navrhování žebříků platí ČSN Žebříky pevně zabudované v objektech vodovodů a kanalizací.vstupní žebříky z nerezové oceli, kompozitu nebo poplastovaných stupadel je vždy nutno pevně ukotvit do obvodové zdi. Vstupní madla v šachtě budou z nerezové oceli, nejlépe skrytá pod poklopem a budou součástí žebříku. Šachty budou bez větrání, pouze na zvláštní požadavek z důvodu speciálního vystrojení lze osadit větrací hlavici na poklop nebo do stropu. Tvarovky a potrubí v šachtě budou zabezpečeny vybetonovanými opěrnými bloky. Nátěr tvarovek, zejména litinových, bude sjednocen epoxidovým nátěrem jednoho barevného odstínu. Obr. 9a: ŽB monolitická betonová AŠ s kompozitovým poklopem 600 x 900 mm, nezpevněný terén str. 25

26 Strana: 26/51 Obr. 9b: Úprava vstupu u šachty s litinovým poklopem 700 x 700 mm, nezpevněný terén Kolektory Obr. 10: Vodovodní potrubí v kolektorech VAS, a.s. je provozovatelem štoly na Hradišti a kolektoru na ÚV Znojmo. Uvádíme pouze obecný popis a některá základní technická pravidla, která je třeba při návrhu kolektorů dodržet. Do kolektoru bude použit vhodný nekorodující materiál. Konstrukce pro kotvení potrubí a další nosné prvky pro vodovodní potrubí budou přednostně zhotoveny z materiálu kompozit. Při umisťování potrubí do kolektorů je nutné potrubí dimenzovat na vyšší hodnoty hydrostatického tlaku, které jsou dány umístěním kolektorů 25 až 80 m pod povrchem. str. 26
