1 Malířský postřikovač Model: DED7422 NÁVOD K OBSLUZE se Záručním listem Aktuální pro exempláře zakoupené po: 1. ledna 2014 OBSAH: 1. Prohlášení o shodě ES 2. Určení zařízení 3. Omezení použití 4. Technická data 5. Bezpečnost práce 6. Příprava zařízení k práci 7. Zapojení do sítě 8. Použití zařízení 9. Běžně obslužné činnosti 10. Doporučované příslušenství 11. Samostatné odstranění závad 12. Kompletace zařízení 13. Závěrečné poznámky 14. Výměna sady pro opravy 15. Informace pro uživatele o likvidaci odpadního zařízení. 16. Výkres 17. ZÁRUČNÍ LIST Během práce se zařízením vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu elektrického nářadí se seznamte s obsahem návodu k obsluze. Návod k obsluze si ponechte pro pozdější použití. Přísné dodržování pokynů a doporučení obsažených v návodu k obsluze bude mít vliv na prodloužení životnosti Vašeho zařízení. ORIGINÁLNÍ NÁVOD K POUŽITÍ Malířský postřikovač DED7422 strana 1

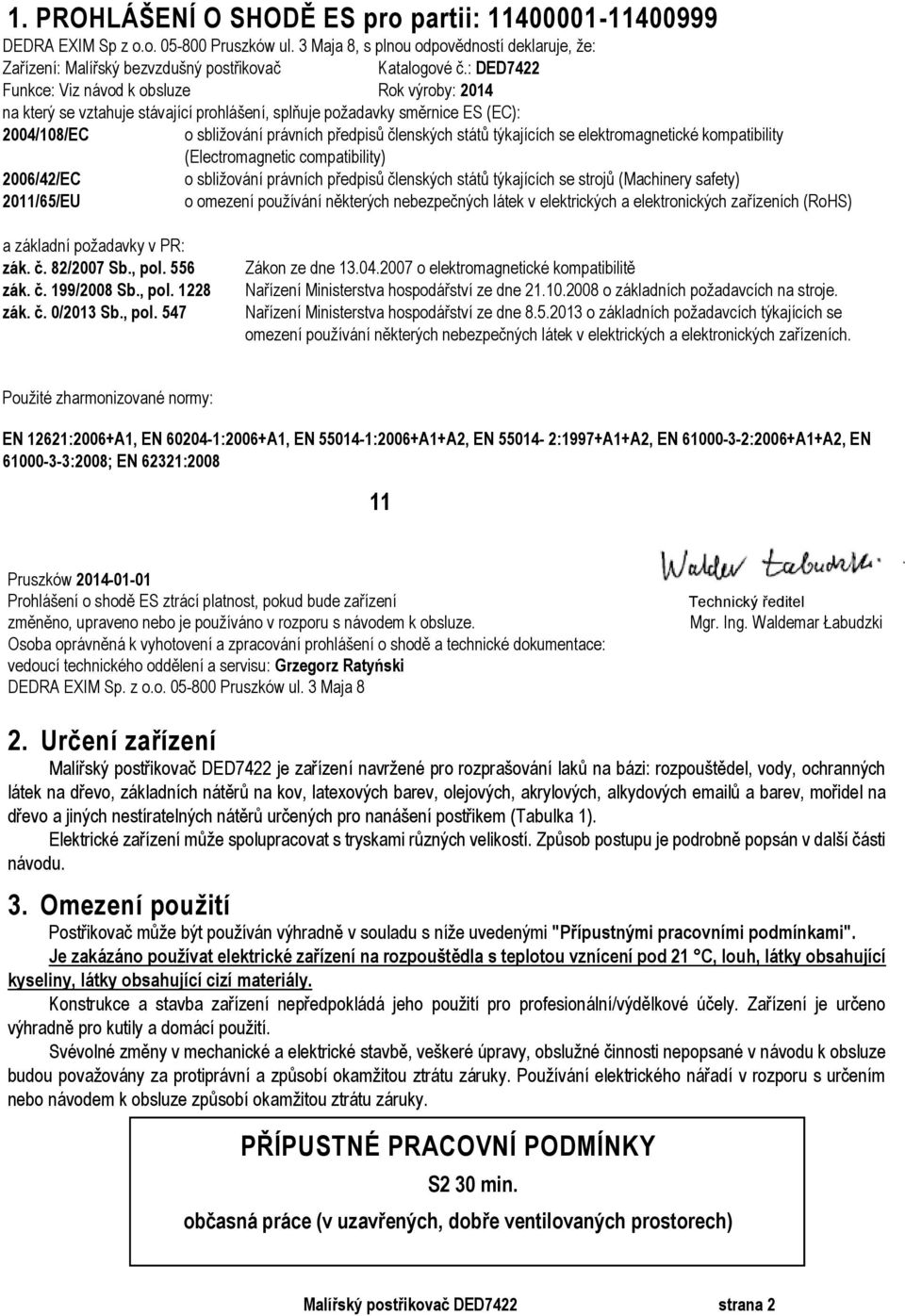

2 1. PROHLÁŠENÍ O SHODĚ ES pro partii: DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8, s plnou odpovědností deklaruje, že: Zařízení: Malířský bezvzdušný postřikovač Katalogové č.: DED7422 Funkce: Viz návod k obsluze Rok výroby: 2014 na který se vztahuje stávající prohlášení, splňuje požadavky směrnice ES (EC): 2004/108/EC o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility (Electromagnetic compatibility) 2006/42/EC o sbližování právních předpisů členských států týkajících se strojů (Machinery safety) 2011/65/EU o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (RoHS) a základní požadavky v PR: zák. č. 82/2007 Sb., pol. 556 zák. č. 199/2008 Sb., pol zák. č. 0/2013 Sb., pol. 547 Zákon ze dne o elektromagnetické kompatibilitě Nařízení Ministerstva hospodářství ze dne o základních požadavcích na stroje. Nařízení Ministerstva hospodářství ze dne o základních požadavcích týkajících se omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních. Použité zharmonizované normy: EN 12621:2006+A1, EN :2006+A1, EN :2006+A1+A2, EN :1997+A1+A2, EN :2006+A1+A2, EN :2008; EN 62321: Pruszków Prohlášení o shodě ES ztrácí platnost, pokud bude zařízení změněno, upraveno nebo je používáno v rozporu s návodem k obsluze. Osoba oprávněná k vyhotovení a zpracování prohlášení o shodě a technické dokumentace: vedoucí technického oddělení a servisu: Grzegorz Ratyński DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 Technický ředitel Mgr. Ing. Waldemar Łabudzki * 2. Určení zařízení Malířský postřikovač DED7422 je zařízení navržené pro rozprašování laků na bázi: rozpouštědel, vody, ochranných látek na dřevo, základních nátěrů na kov, latexových barev, olejových, akrylových, alkydových ů a barev, mořidel na dřevo a jiných nestíratelných nátěrů určených pro nanášení postřikem (Tabulka 1). Elektrické zařízení může spolupracovat s tryskami různých velikostí. Způsob postupu je podrobně popsán v další části návodu. 3. Omezení použití Postřikovač může být používán výhradně v souladu s níže uvedenými "Přípustnými pracovními podmínkami". Je zakázáno používat elektrické zařízení na rozpouštědla s teplotou vznícení pod 21 C, louh, látky obsahující kyseliny, látky obsahující cizí materiály. Konstrukce a stavba zařízení nepředpokládá jeho použití pro profesionální/výdělkové účely. Zařízení je určeno výhradně pro kutily a domácí použití. Svévolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné činnosti nepopsané v návodu k obsluze budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Používání elektrického nářadí v rozporu s určením nebo návodem k obsluze způsobí okamžitou ztrátu záruky. PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY S2 30 min. občasná práce (v uzavřených, dobře ventilovaných prostorech) Malířský postřikovač DED7422 strana 2

3 4. Technická data DED7422 Pracovní napětí V / 5 0 H z Nominální výkon 750 W Pracovní tlak max. 220 bar Výkon rozptylu max. 2 l/min. Délka pružné hadice 15 m Max. viskozita média 110 s Hladina vibrací měřená na rukojeti 2,4 m/s 2 Emise hluku: Hladina akustického tlaku LPA 75 db (A) Hladina akustického výkonu LWA 95 db (A) Hmotnost 27 kg Třída ochrany IP23 5. BEZPEČNOST PRÁCE POZOR! Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce!!! Obecné podmínky bezpečnosti a místa práce: 1. Udržujte pracovní místo v pořádku a čistotě. Špatně osvětlené pracoviště, na kterém je nepořádek, může být příčinou nehody. 2. Nepracujte se zařízením v blízkosti výbušných prostředků (lehce zápalných, plynů, prachu, atd.). Během práce zařízení vznikají jiskry, které mohou způsobit zahoření. 3. Děti se nesmí zdržovat v blízkosti pracujícího zařízení. Zařízení musí být skladováno mimo dosah dětí. Přítomnost třetích osob může způsobit ztrátu kontroly nad zařízením. Elektrická bezpečnost 1. Zástrčka musí být přizpůsobena napájecí zásuvce. Nepoužívejte kabely, u nichž byla zástrčka upravována. Nepoužívejte adaptéry zástrčky s ochranným uzemněním. Neupravené zástrčky a vhodné zásuvky snižují riziko vzniku nehody. 2. Zabraňte styku s uzemněným povrchem, např.: lednička, radiátor, trubky. Úder proudem je větší, pokud je tělo uživatele uzemněno. 3. Nevystavujte zařízení účinku deště a vlhkosti. Proniknutí vody do zařízení zvyšuje riziko úderu elektrickým proudem. 4. Pečujte o napájecí kabel. Nikdy nepoužívejte kabel k přenášení zařízení, tažení nebo vytahování zástrčky ze zásuvky. Napájecí kabel chraňte před účinkem tepla, oleje, ostrými hranami nebo pohyblivými částmi zařízení. 5. Při práci se zařízením, které je určeno k práci venku, používejte příslušné prodlužovací kabely (pro práci venku). Použití příslušného prodlužovacího kabelu snižuje riziko úderu elektrickým proudem. Pokud zařízení pracuje ve vlhkém prostředí, musí být napájecí síť vybavena pojistkami (RDC). Bezpečnost osob 1. Udržujte pozornost. Během práce se zařízením pracujte s rozvahou a opatrně. Nepoužívejte zařízení, pokud cítíte únavu, jste pod vlivem léků, alkoholu nebo jiných omamných látek (např. drogy). Nepozornost může být příčinou vzniku úrazu. 2. Během práce používejte osobní ochranné prostředky: ochranné brýle, chrániče sluchu 10 db, ochranu dýchacích cest, ochranný oděv určený pro truhlářské práce. Použití ochranného vybavení, přizpůsobeného k práci s elektrickým nářadím, snižuje riziko vzniku úrazu. 3. Zabraňte neúmyslnému zapnutí zařízení. Před vložením zástrčky do zásuvky napájecí sítě vždy zkontrolujte, zda je vypínač v poloze vypnuto. Zapojení zařízení do napájecí sítě, přenášení s prstem na vypínači může být příčinou nehody. 4. Před zapnutím zařízení odstraňte všechny klíče a regulační nástroje. Klíče a regulační nástroje umístěné v pohyblivých částech zařízení mohou být příčinou nehody. 5. Během práce nepřijímejte nepřirozené polohy. Poloha během práce musí zaručovat udržení rovnováhy a stability. Garantuje to lepší ovládání zařízení. 6. Noste odpovídající pracovní oděv. Stůjte pevně, nenoste volnou a dlouhou bižuterii. 7. Volné vlasy a součásti oblečení musí být zajištěny proti možnosti zachycení na pohyblivých částech zařízení. 8. Během práce venku používejte obuv s protiskluznou podrážkou. 9. Pokud lze k zařízení připojit odsávací nebo zachytávací zařízení na prach a piliny zkontrolujte, že obě zařízení jsou správně připojena a budou správně fungovat. Odsávací zařízení zlepšují pracovní podmínky a snižují riziko vzniku nehody. Obsluha zařízení a jeho provoz 1. Nepřetěžujte zařízení. K práci používejte nástroje určené k práci daného typu. Dobrá volba nástroje podle prováděné práce zvyšuje výkon a bezpečnost. 2. Nepoužívejte zařízení, u kterého nefunguje vypínač. Takto vadné zařízení odevzdejte k opravě. Malířský postřikovač DED7422 strana 3

4 3. Před každým nastavením zařízení, výměnou vybavení nebo zanechání práce je nutné vytáhnout zástrčku ze zásuvky (zdroje napájení) nebo odstranit akumulátor. Tato operace chrání uživatele před nekontrolovaným spuštěním zařízení. 4. Zařízení skladujte mimo dosah dětí, na suchém a bezpečném místě. Osoby, které se neseznámily s výše uvedenými bezpečnostními pokyny, nesmí toto zařízení obsluhovat. Osoby, které neznají bezpečnostní předpisy a nemají zkušenosti v obsluze tohoto zařízení, mohou způsobit nehodu. 5. Zařízení musí být pravidelně technicky kontrolováno. Kontrolováno musí být upevnění, správnost funkce pohyblivých dílů (zda nejsou zablokovány). Revize musí zahrnovat kontrolu, zda nejsou díly poškozené, prasklé a nebudou způsobovat nesprávnou funkci zařízení. Vadné díly nebo zařízení odevzdejte k opravě. 6. Pracovní nástroje udržujte v čistotě. 7. Provoz zařízení, příslušenství a doplňkových nástrojů musí probíhat v souladu s tímto návodem. Nedodržení těchto pravidel může způsobit vznik nebezpečných situací. Servis 1. Opravy elektrického zařízení může provádět pouze kvalifikovaný odborník, za použití originálních dílů. Takový postup zaručuje zachování bezpečnosti zařízení. 6. Příprava k práci Montáž Složení prováděje s vytaženou zástrčkou z elektrické zásuvky. Za účelem přípravy zařízení k práci je nutné připojit čerpadlo k pistoli pomocí pružné hadice o délce 15 metrů. Pružnou hadici našroubujte pomocí klíče M19 do přední části agregátu (obr. 2). Druhý konec hadice přišroubujte k pistoli pomocí klíče M19 (obr. 3). Všechny části zařízení dotáhněte maximální silou, aby nedocházelo k netěsnostem. Před zahájením práce je nutné zkontrolovat stav oleje - odšroubujte horní zátku. Hladina oleje se musí nacházet 25 mm pod zátkou, v případě potřeby dolijte olej a zašroubujte olejovou zátku. Zkontrolujte, zda je manometr dostatečně dotažený, aby nedošlo k netěsnosti. Připevněte sací hadičku s košem a odtokovou hadičku. Následně zkontrolujte, zda je pružná odtoková hadička připevněna stabilně a těsně přiléhá k hrdlu. Při natírání v interiéru pamatujte na ochranu povrchů proti znečištění. obr. 2 obr Zapojení do sítě Před prvním zapnutím zařízení zkontrolujte, zda napájecí napětí odpovídá označení na jmenovitém štítku zařízení. Zkontrolujte, zda se vypínač zařízení nachází v poloze vypnuto (0). Instalace napájení zařízení musí být provedena měděným kabelem s minimálním průřezem 1,5mm 2, musí být vedena od pojistky s hodnotou 10 A a musí splňovat podmínky předpisů o bezpečnosti použití. Instalace musí být vybavena ochranným kabelem. V případě použití prodlužovacího kabelu věnujte pozornost tomu, aby byl průměr jeho žil nejméně takový, jak je uvedeno výše, a aby fungovalo uzemnění. Během práce položte kabel tak, aby nebyl vystaven přepětí. Neužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího a prodlužovacího kabelu. Malířský postřikovač DED7422 strana 4

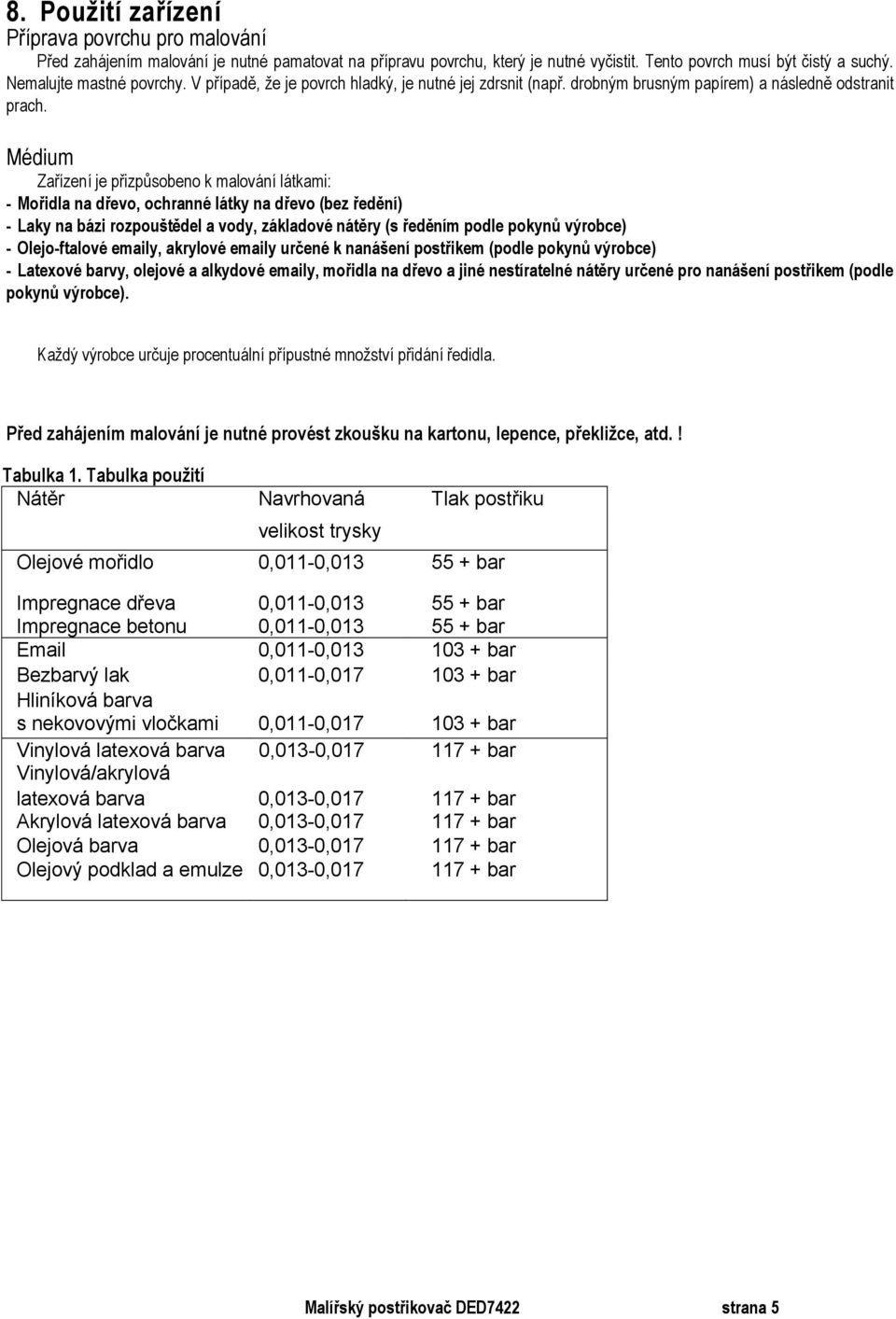

5 8. Použití zařízení Příprava povrchu pro malování Před zahájením malování je nutné pamatovat na přípravu povrchu, který je nutné vyčistit. Tento povrch musí být čistý a suchý. Nemalujte mastné povrchy. V případě, že je povrch hladký, je nutné jej zdrsnit (např. drobným brusným papírem) a následně odstranit prach. Médium Zařízení je přizpůsobeno k malování látkami: - Mořidla na dřevo, ochranné látky na dřevo (bez ředění) - Laky na bázi rozpouštědel a vody, základové nátěry (s ředěním podle pokynů výrobce) - Olejo-ftalové y, akrylové y určené k nanášení postřikem (podle pokynů výrobce) - Latexové barvy, olejové a alkydové y, mořidla na dřevo a jiné nestíratelné nátěry určené pro nanášení postřikem (podle pokynů výrobce). Každý výrobce určuje procentuální přípustné množství přidání ředidla. Před zahájením malování je nutné provést zkoušku na kartonu, lepence, překližce, atd.! Tabulka 1. Tabulka použití Nátěr Navrhovaná Tlak postřiku velikost trysky Olejové mořidlo 0,011-0, bar Impregnace dřeva 0,011-0, bar Impregnace betonu 0,011-0, bar 0,011-0, bar Bezbarvý lak 0,011-0, bar Hliníková barva s nekovovými vločkami 0,011-0, bar Vinylová latexová barva 0,013-0, bar Vinylová/akrylová latexová barva 0,013-0, bar Akrylová latexová barva 0,013-0, bar Olejová barva 0,013-0, bar Olejový podklad a emulze 0,013-0, bar Malířský postřikovač DED7422 strana 5

6 Nátěr Před zahájením každé činnosti je nutné zkontrolovat, zda je postřikovací pistole zajištěna. Pistole je zajištěna, pokud zajištění vytváří se spouští úhel 90. Před zahájením postřiku se seznamte s návodek k obsluze pistole!!! Všechny nové agregáty jsou testovány a přečerpávány pomocí speciální kapaliny, která má zabránit vzniku koroze při přepravě. Pokud již byl agregát používán, může v systému zůstat čistící médium. Nezávisle na tom, zda již bylo zařízení používáno - před zahájením práce je nutné vždy přečerpat zbytky média. Za tímto účelem si připravte nádobku s barvou (a) a prázdnou nádobku (b) (obr. 4). Sací hadičku s košem umístěte do nádobky s barvou, odtokovou hadičku do prázdné nádobky. Volič nastavení tlaku nastavte do maximální polohy, a přepínač PRIME/SPRAY do polohy PRIME (nastavení páčky na stranu, obr. 5). Následně zapojte zařízení do zdroje napájení a zapněte (ON). Zařízení začne nasávat barvu přes sací hadičku do čerpadla a následně vypouštět přes odtokovou trubičku. Zařízení nechte zapnuté, dokud nedojde k vytlačení testovací kapaliny a vypouštění barvy přes odtokovou trubičku. Po skončení vypněte zařízení a umístěte odtokovou trubičku do nádoby s barvou. PRIME obr. 4 obr. 6 obr. 5 Dalším krokem před zahájením malování je čištění hadice a pistole. Nastavte přepínač PRIME/SPRAY do polohy PRIME (nastavení páčky na stranu, obr. 5). Odvodní kryt trysky (viz návod k pistoli) musí být demontován. Následně nasměrujte pistoli do prázdné nádoby a stiskněte spoušť (obr. 6). POZOR!!! V případě použití barev na bázi olejů je nutné pistoli uzemnit. RUCE DRŽTE DALEKO OD VYSTŘIKUJÍCÍ BARVY. Zapněte agregát (ON) a přepněte přepínač PRIME/SPRAY do polohy SPRAY (nastavení páčky dolů, obr. 7). Držte stisknutou spoušť pistole do doby úplného vyčerpání vzduchu, vody, nebo materiálu, který se nachází v hadici. POZOR!!! Pokud se přepínač PRIME/SPRAY nachází v poloze SPRAY, v hadici panuje vysoký tlak, dokud nebude přepínač PRIME/SPRAY přepnut do polohy PRIME. Následně uvolněte spoušť a přepněte PRIME/SPRAY do polohy PRIME a vypněte agregát (OFF). Nasaďte odvodní kryt trysky pistole. SPRAY Správný nátěr Nesprávný nátěr (příliš nízký tlak, ucpaná tryska) obr. 7 obr. 8 Po provedení vstupních přípravných úkonů zkontrolujte, zda hadice není poškozena, a můžete přistoupit k malování. Pro zahájení malování zapněte zařízení (ON) a přepněte přepínač PRIME/SPRAY do polohy SPRAY (nastavení páčky dolů, obr. 7), po předchozím umístění sací a odtokové hadičky do nádrže s barvou. Volič nastavení tlaku nastavte do maximální polohy. Hadice přivádějící barvu do pistole by měla začít vibrovat a ztuhnout pod vlivem tlaku čerpané barvy. Pro dosažení uspokojivého krytí je nutné regulovat tlak voličem (obr. 8). Malířský postřikovač DED7422 strana 6

7 9. Běžné obslužné činnosti Na škody vzniklé v důsledku znečištění, nesprávného čištění postřikovací pistole a agregátu se nevztahuje záruka. Čištění Pro vyčištění agregátu je nutné zajistit pistoli a odšroubovat přívodní kryt trysky. Ponořit sací koncovku do nádoby naplněné příslušnou čistící kapalinou (informace o mytí a čištění barvy zjistit na informačním štítku, který se nachází na obalu barvy) (obr. 9). Postavit prázdnou nádobu vedle nádoby s čistící kapalinou. Odjistit pistoli a opřít o hranu nádoby s materiálem, který byl používán k malování. Nasměrovat vývod pistole do středu nádoby, stisknout spoušť, zapnout agregát (ON) a přepnout přepínač PRIME/SPRAY do polohy SPRAY za účelem vyčištění hadice od zbytků média (obr. 10). obr. 9 obr. 10 Když je pistole čistá, a objeví se čistící kapalina, je nutné přenést a nasměrovat pistoli nad prázdnou nádobu, za stálého držení stisknuté spouště pistole (obr. 11). POZOR!!! Pokud je čistící látka snadno zápalná, je nutné pistoli uzemnit. Držet stisknutou spoušť až do doby, dokud čistící kapalina vytékající z pistole nebude obsahovat viditelné nečistoty od barvy. Po vyčištění přepnout přepínač PRIME/SPRAY do polohy PRIME a stisknout spoušť pistole pro kontrolu, že se v hadici nenachází tlak. Pro vyčištění sací a odtokové hadičky je nutné zajistit pistoli a vypnout agregát (OFF), následně odšroubovat obě hadičky a vyčistit je příslušnou čistící kapalinou, nezapomenout na vyčištění filtru (koše) na konci sací hadičky. obr. 11 Malířský postřikovač DED7422 strana 7

8 Po vyčištění hadiček je nutné znovu je našroubovat na agregát a zkontrolovat, zda se po připojení nevyskytují ve spojích netěsnosti (obr. 12). Umístit obě hadičky do nádoby s čerstvou čistící kapalinou, přepnout přepínač PRIME/SPRAY do polohy PRIME a zapnout agregát (ON). Ponechat agregát přečerpávat čistící kapalinu po dobu 2-3 minut, následně vypnout agregát (OFF). Pokud byla k malování používána barva na bázi oleje, je nutné přečerpat přes systém čistou vodu. Dalším krokem je čištění pistole - viz návod k pistoli. obr. 13 Skladování po dobu do 16 hodin Skladování po dobu do 16 hodin se vztahuje pouze na případ, kdy byly k malování používány latexové barvy. V jiném případě, např. použití barev na bázi olejů, provést kompletní čištění. Zajistit pistoli, přepnout PRIME/SPRAY do polohy PRIME, následně vypnout agregát (OFF) a odpojit od zdroje napájení. Do nádoby s barvou vlít pomalu půl sklenice vody, aby voda zůstala na povrchu barvy. Předchází se tím vysychání barvy. Pistoli zabalit do mokrého hadru a umístit do plastové tašky (obr. 14). Tašku těsně zavázat. Umístit celek na bezpečné místo, mimo sluneční záření. Pro opětovné zahájení práce je nutné vyjmout pistoli z plastové tašky a důkladně smísit vodu s barvou (obr. 15). Přepnout přepínač PRIME/SPRAY do polohy PRIME, připojit agregát ke zdroji napájení a zapnout (ON). Následně přepnout přepínač PRIME/SPRAY do polohy SPRAY a provést zkušební nástřik. obr. 14 obr. 15 Výměna oleje v čerpadle Malířský postřikovač DED7422 má olejové čerpadlo, které vyžaduje výměnu oleje. Olej musí být měněn každé 3 měsíce. Výměna oleje spočívá v odšroubování horní olejové zátky, vylití starého oleje, vyčištění zátky a vstupního otvoru čistým hadříkem, nalití nového oleje a zašroubování zátky. Doporučovaný olej pro výměnu - kompresorový olej PANSAM A Do olejové komory čerpadla nalít tolik oleje, aby prostor mezi olejem a horní částí čerpadla činil 1-2,5 cm. Po naplnění čerpadla a zašroubování olejové zátky je nutné snížit voličem tlak na minimum a nastavit přepínač PRIME/SPRAY do polohy PRIME, zapnout agregát. Dalším krokem je pomalé zvyšování tlaku, aby olej naplnil čerpadlo. Po zvýšení tlaku je nutné přepnout přepínač PRIME/SPRAY do polohy SPRAY, aby olej vyplnil ostatní místa. 10. Doporučované příslušenství DED filtr do pistole; DED74221 sada pro opravy; DED pistole; DED odvodní kryt trysky; DED tryska typ 417; DED tryska typ 515; DED tryska typ 517; DED tryska typ 519; DED filtr do pistole 60, bílý; DED filtr do pistole 100, žlutý; A kompresorový olej; Malířský postřikovač DED7422 strana 8

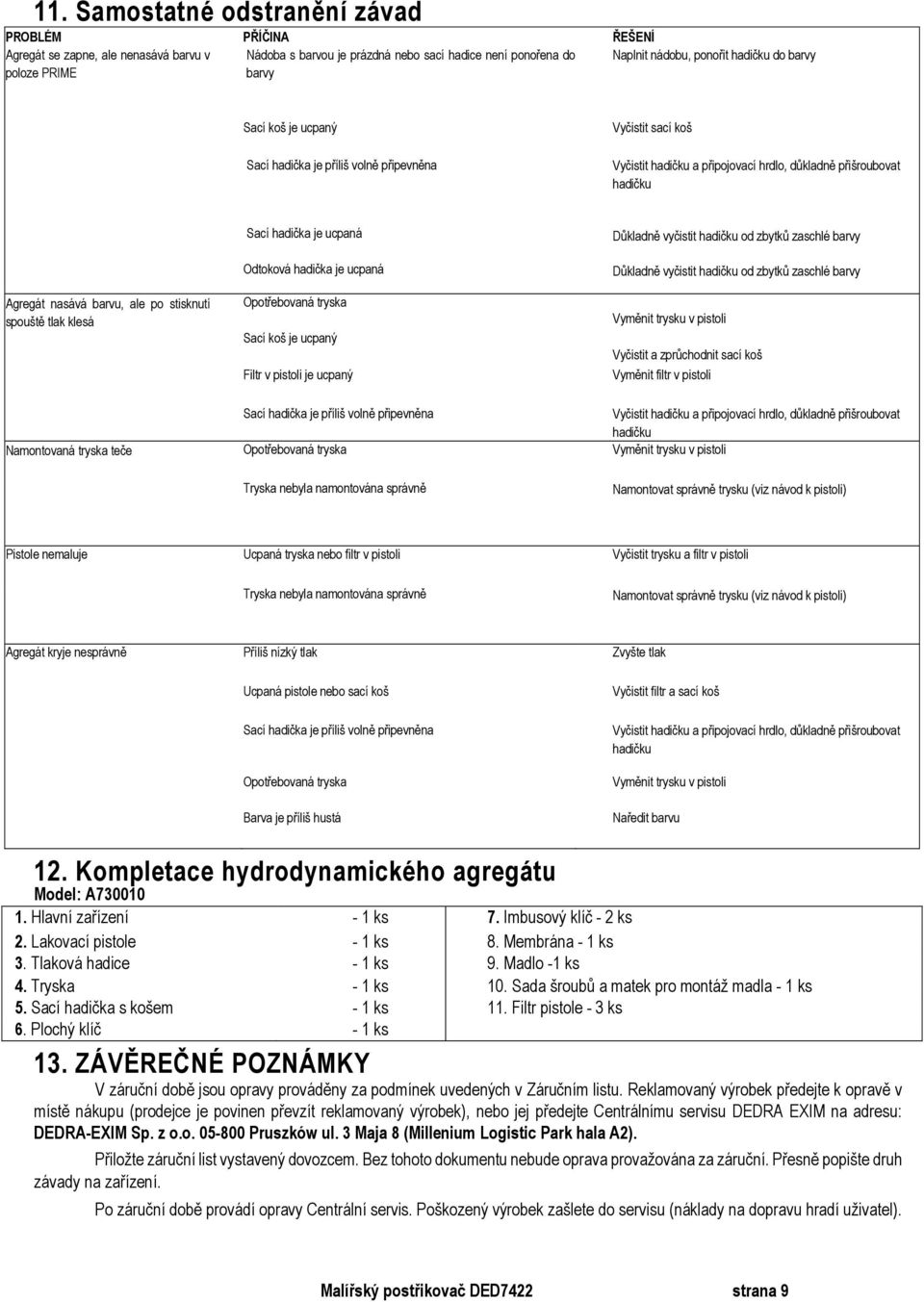

9 11. Samostatné odstranění závad PROBLÉM Agregát se zapne, ale nenasává barvu v poloze PRIME PŘÍČINA Nádoba s barvou je prázdná nebo sací hadice není ponořena do barvy ŘEŠENÍ Naplnit nádobu, ponořit hadičku do barvy Sací koš je ucpaný Sací hadička je příliš volně připevněna Vyčistit sací koš Vyčistit hadičku a připojovací hrdlo, důkladně přišroubovat hadičku Sací hadička je ucpaná Odtoková hadička je ucpaná Důkladně vyčistit hadičku od zbytků zaschlé barvy Důkladně vyčistit hadičku od zbytků zaschlé barvy Agregát nasává barvu, ale po stisknutí spouště tlak klesá Opotřebovaná tryska Sací koš je ucpaný Filtr v pistoli je ucpaný Vyměnit trysku v pistoli Vyčistit a zprůchodnit sací koš Vyměnit filtr v pistoli Sací hadička je příliš volně připevněna Vyčistit hadičku a připojovací hrdlo, důkladně přišroubovat hadičku Namontovaná tryska teče Opotřebovaná tryska Vyměnit trysku v pistoli Tryska nebyla namontována správně Namontovat správně trysku (viz návod k pistoli) Pistole nemaluje Ucpaná tryska nebo filtr v pistoli Vyčistit trysku a filtr v pistoli Tryska nebyla namontována správně Namontovat správně trysku (viz návod k pistoli) Agregát kryje nesprávně Příliš nízký tlak Zvyšte tlak Ucpaná pistole nebo sací koš Sací hadička je příliš volně připevněna Opotřebovaná tryska Barva je příliš hustá Vyčistit filtr a sací koš Vyčistit hadičku a připojovací hrdlo, důkladně přišroubovat hadičku Vyměnit trysku v pistoli Naředit barvu 12. Kompletace hydrodynamického agregátu Model: A Hlavní zařízení - 1 ks 7. Imbusový klíč - 2 ks 2. Lakovací pistole - 1 ks 8. Membrána - 1 ks 3. Tlaková hadice - 1 ks 9. Madlo -1 ks 4. Tryska - 1 ks 10. Sada šroubů a matek pro montáž madla - 1 ks 5. Sací hadička s košem - 1 ks 11. Filtr pistole - 3 ks 6. Plochý klíč - 1 ks 13. ZÁVĚREČNÉ POZNÁMKY V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA EXIM na adresu: DEDRA-EXIM Sp. z o.o Pruszków ul. 3 Maja 8 (Millenium Logistic Park hala A2). Přiložte záruční list vystavený dovozcem. Bez tohoto dokumentu nebude oprava provažována za záruční. Přesně popište druh závady na zařízení. Po záruční době provádí opravy Centrální servis. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). Malířský postřikovač DED7422 strana 9

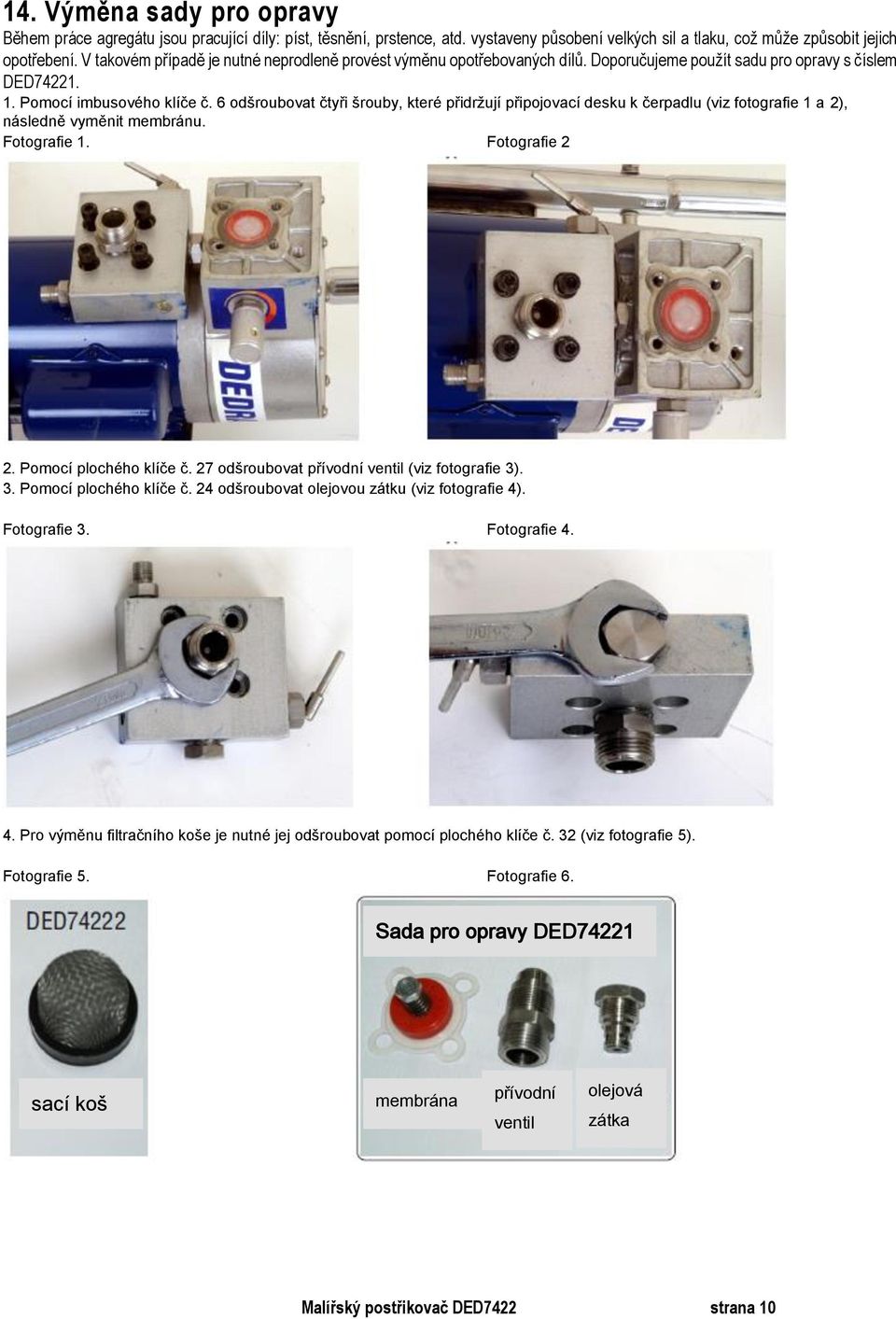

10 14. Výměna sady pro opravy Během práce agregátu jsou pracující díly: píst, těsnění, prstence, atd. vystaveny působení velkých sil a tlaku, což může způsobit jejich opotřebení. V takovém případě je nutné neprodleně provést výměnu opotřebovaných dílů. Doporučujeme použít sadu pro opravy s číslem DED Pomocí imbusového klíče č. 6 odšroubovat čtyři šrouby, které přidržují připojovací desku k čerpadlu (viz fotografie 1 a 2), následně vyměnit membránu. Fotografie 1. Fotografie 2 2. Pomocí plochého klíče č. 27 odšroubovat přívodní ventil (viz fotografie 3). 3. Pomocí plochého klíče č. 24 odšroubovat olejovou zátku (viz fotografie 4). Fotografie 3. Fotografie Pro výměnu filtračního koše je nutné jej odšroubovat pomocí plochého klíče č. 32 (viz fotografie 5). Fotografie 5. Fotografie 6. Sada pro opravy DED74221 sací koš membrána přívodní ventil olejová zátka Malířský postřikovač DED7422 strana 10

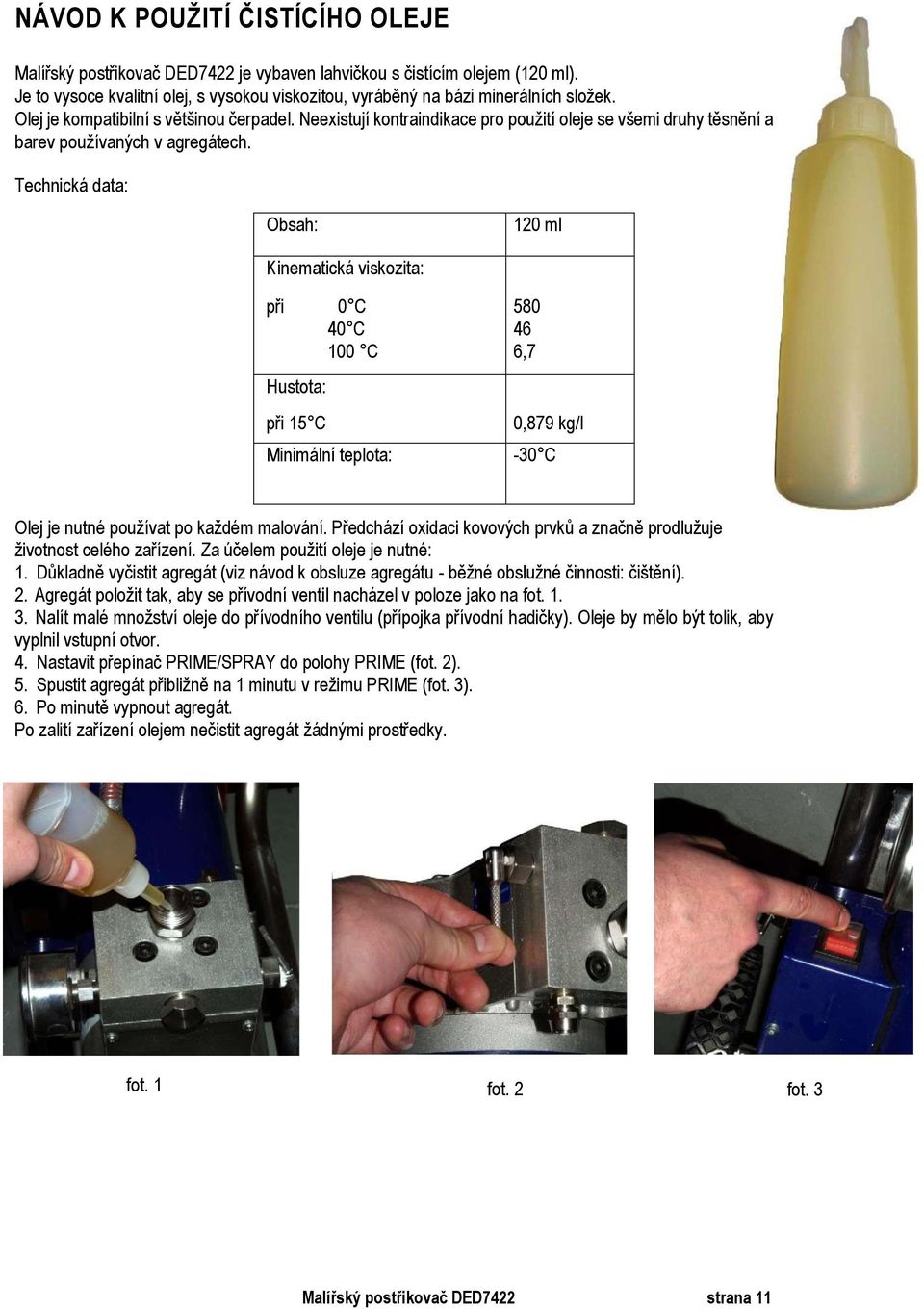

11 NÁVOD K POUŽITÍ ČISTÍCÍHO OLEJE Malířský postřikovač DED7422 je vybaven lahvičkou s čistícím olejem (120 ml). Je to vysoce kvalitní olej, s vysokou viskozitou, vyráběný na bázi minerálních složek. Olej je kompatibilní s většinou čerpadel. Neexistují kontraindikace pro použití oleje se všemi druhy těsnění a barev používaných v agregátech. Technická data: Obsah: 120 ml Kinematická viskozita: při 0 C C C 6,7 Hustota: při 15 C Minimální teplota: 0,879 kg/l -30 C Olej je nutné používat po každém malování. Předchází oxidaci kovových prvků a značně prodlužuje životnost celého zařízení. Za účelem použití oleje je nutné: 1. Důkladně vyčistit agregát (viz návod k obsluze agregátu - běžné obslužné činnosti: čištění). 2. Agregát položit tak, aby se přívodní ventil nacházel v poloze jako na fot Nalít malé množství oleje do přívodního ventilu (přípojka přívodní hadičky). Oleje by mělo být tolik, aby vyplnil vstupní otvor. 4. Nastavit přepínač PRIME/SPRAY do polohy PRIME (fot. 2). 5. Spustit agregát přibližně na 1 minutu v režimu PRIME (fot. 3). 6. Po minutě vypnout agregát. Po zalití zařízení olejem nečistit agregát žádnými prostředky. fot. 1 fot. 2 fot. 3 Malířský postřikovač DED7422 strana 11

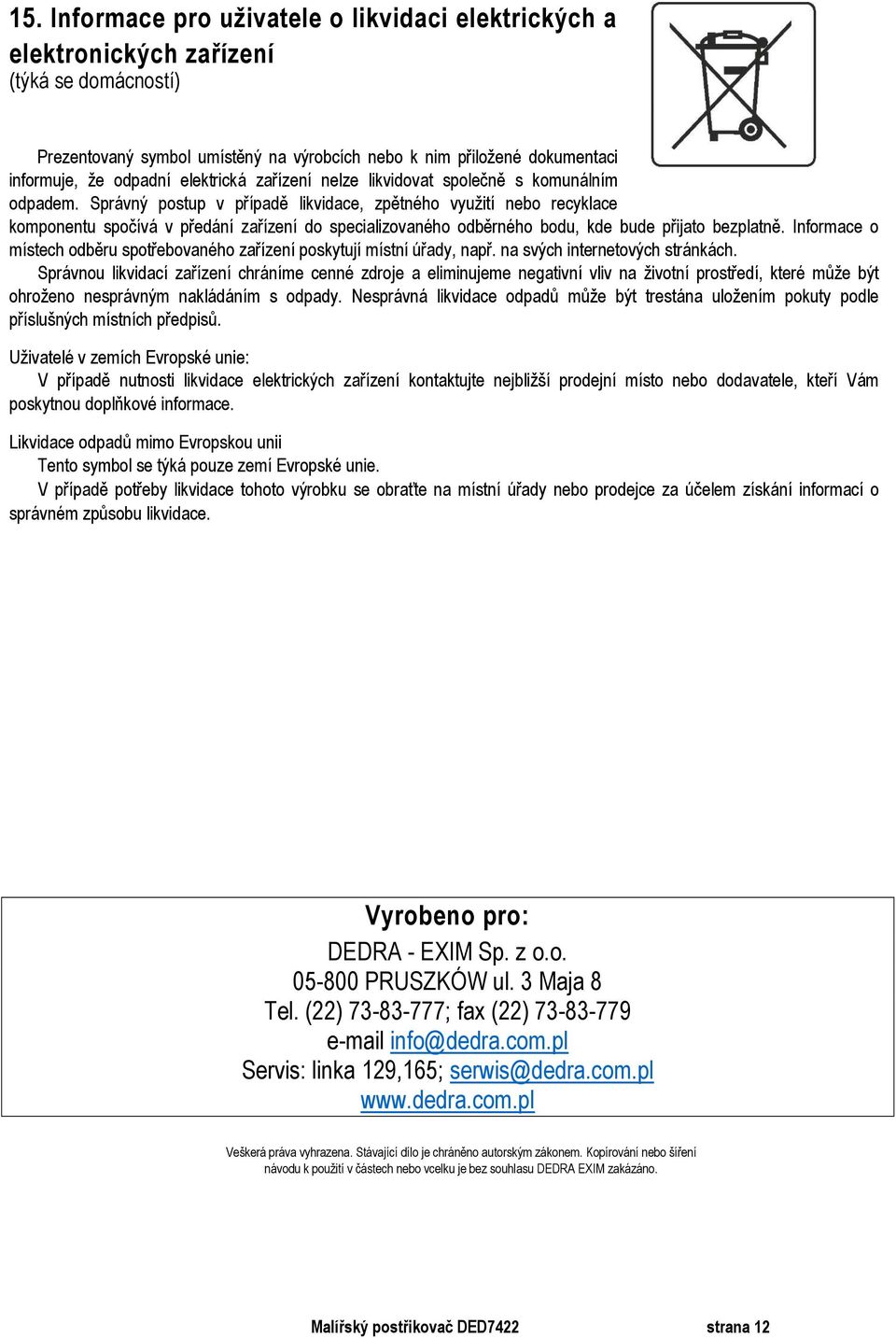

12 15. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentu spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru spotřebovaného zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie: V případě nutnosti likvidace elektrických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace. Vyrobeno pro: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.com.pl Servis: linka 129,165; serwis@dedra.com.pl Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. Malířský postřikovač DED7422 strana 12

13 16. Výkres 1 vozík 2 přepínač PRIME/SPRAY 3 odtoková hadička 4 sací hadička 5 kolo 6 sací koš 7 vypínač 8 motor 9 regulátor tlaku 10 manometr 11 vratný ventil Malířský postřikovač DED7422 strana 13

14 Připojovací deska přípojka sací hadičky 2 vratný ventil 3 přepínač PRIME/SPRAY 4 korpus připojovací desky 5 těsnění membrány 6 hrdlo odtokové hadičky 7 přípojka tlakové hadičky 8 manometr Malířský postřikovač DED7422 strana 14

15 Čerpadlo 1 1 šroub 2 kryt čerpadla 3 těsnění krytu čerpadla 4 korpus čerpadla 5 membrána 6 regulátor tlaku 7 ložisko objímka Malířský postřikovač DED7422 strana 15

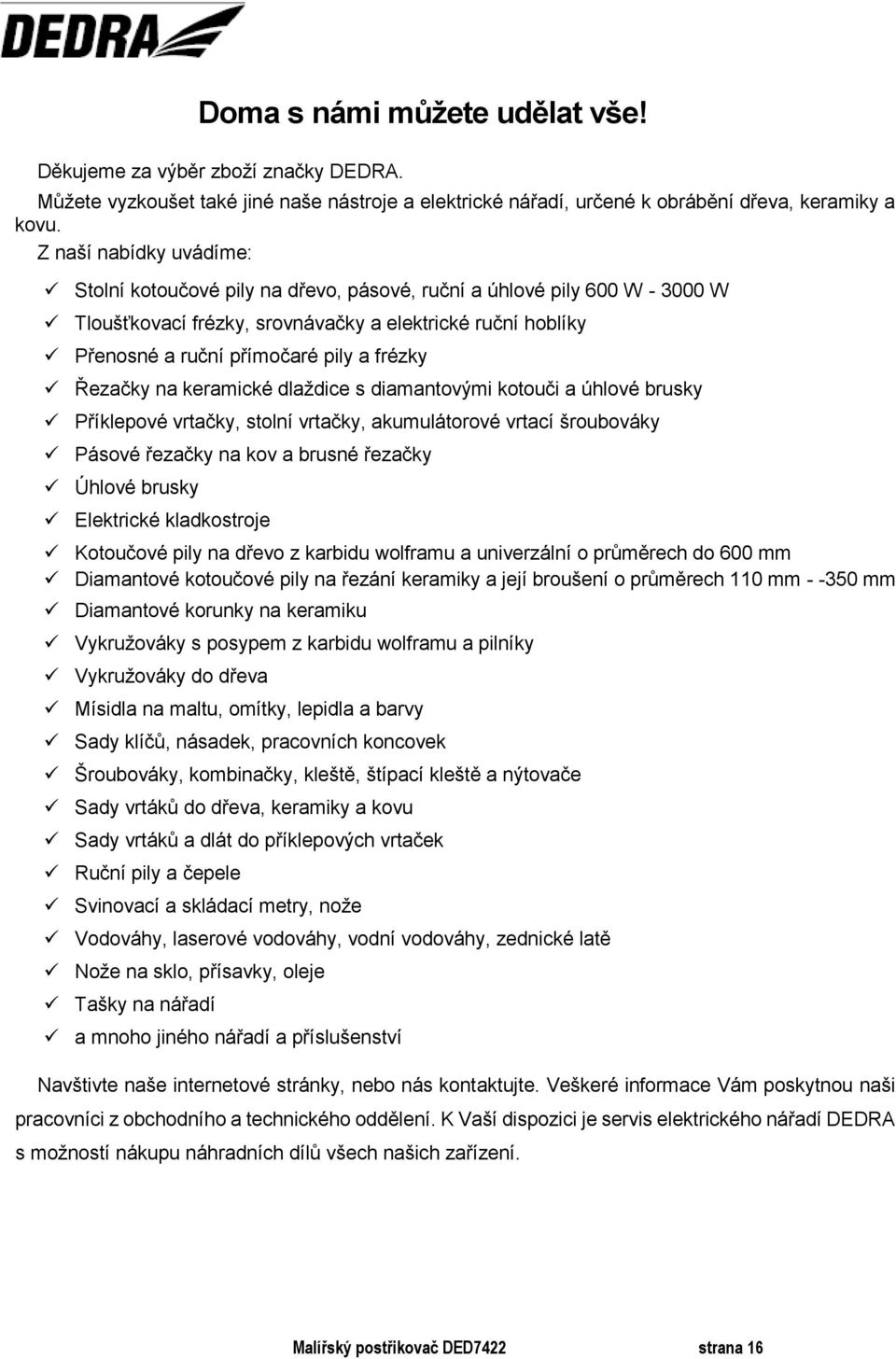

16 Doma s námi můžete udělat vše! Děkujeme za výběr zboží značky DEDRA. Můžete vyzkoušet také jiné naše nástroje a elektrické nářadí, určené k obrábění dřeva, keramiky a kovu. Z naší nabídky uvádíme: Stolní kotoučové pily na dřevo, pásové, ruční a úhlové pily 600 W W Tloušťkovací frézky, srovnávačky a elektrické ruční hoblíky Přenosné a ruční přímočaré pily a frézky Řezačky na keramické dlaždice s diamantovými kotouči a úhlové brusky Příklepové vrtačky, stolní vrtačky, akumulátorové vrtací šroubováky Pásové řezačky na kov a brusné řezačky Úhlové brusky Elektrické kladkostroje Kotoučové pily na dřevo z karbidu wolframu a univerzální o průměrech do 600 mm Diamantové kotoučové pily na řezání keramiky a její broušení o průměrech 110 mm mm Diamantové korunky na keramiku Vykružováky s posypem z karbidu wolframu a pilníky Vykružováky do dřeva Mísidla na maltu, omítky, lepidla a barvy Sady klíčů, násadek, pracovních koncovek Šroubováky, kombinačky, kleště, štípací kleště a nýtovače Sady vrtáků do dřeva, keramiky a kovu Sady vrtáků a dlát do příklepových vrtaček Ruční pily a čepele Svinovací a skládací metry, nože Vodováhy, laserové vodováhy, vodní vodováhy, zednické latě Nože na sklo, přísavky, oleje Tašky na nářadí a mnoho jiného nářadí a příslušenství Navštivte naše internetové stránky, nebo nás kontaktujte. Veškeré informace Vám poskytnou naši pracovníci z obchodního a technického oddělení. K Vaší dispozici je servis elektrického nářadí DEDRA s možností nákupu náhradních dílů všech našich zařízení. Malířský postřikovač DED7422 strana 16

17 Poznámky Malířský postřikovač DED7422 strana 17
