1 NÁVOD K OBSLUZE Obj. č.: Účel použití nabíječky Tato nabíječka, kterou zapojíte do síťové zásuvky se střídavým napětím 230 V, slouží k nabíjení automobilových nebo motocyklových baterií (olověných akumulátorů s kyselinou sírovou) s jmenovitým napětím 12 V nebo 6 V. Tato nabíječka není vhodná k nabíjení akumulátorů NiCd nebo NiMH (či jiných typů akumulátorů).

střídavým napětím 230 V, slouží k nabíjení automobilových nebo motocyklových baterií

2 Bezpečnostní předpisy Dříve než začnete tuto nabíječku používat, přečtěte si prosím následující pokyny: Tuto nabíječku používejte pouze v uzavřených prostorách. Při práci (nabíjení) dávejte pozor na malé děti. Nepoužívejte tuto nabíječku ve vlhkém (mokrém) prostředí. Při práci zajistěte dostatečné osvětlení. Nevystavujte tuto nabíječku přímému slunečnímu záření, dešti nebo sněhu. Nepoužívejte tuto nabíječku v prostředí, ve kterém se vyskytují výbušné plyny nebo (hořlavé) kapaliny. Při manipulaci s akumulátory používejte vhodný pracovní oděv. Skladujte tuto nabíječku v suchých prostorách, do kterých nemají přístup malé děti. Nepřenášejte nabíječku za síťový kabel a netahejte za tento kabel při vytahování jeho zástrčky ze síťové zásuvky. Nevystavujte tento kabel příliš vysokým teplotám, chraňte jej před oleji a dejte pozor na to, aby nedošlo k jeho poškození o ostré hrany. Dříve než přistoupíte k provádění nabíjení, zkontrolujte, zda nedošlo k poškození nabíječky nebo síťového kabelu či některého z obou nabíjecích kabelů. Opravu poškozených kabelů svěřte autorizovanému servisu. Neprovádějte sami žádné opravy nabíječky. Nebudete-li nabíječku používat, odpojte ji vždy od síťového napájení. Nezkratujte nikdy krokosvorky po připojení nabíječky k síťovému napájení. V tomto případě existuje nebezpečí vzniku požáru následkem zkratu. U otevřených baterií dejte pozor na to, že se v jejich blízkosti nesmějí vyskytovat zdroje jiskření a otevřený plamen (hrozí nebezpečí exploze třaskavého plynu). Z tohoto důvodu provádějte nabíjení pouze v dobře větraných místnostech. Dříve než zapojíte zástrčku síťového kabelu do síťové zásuvky, proveďte připojení krokosvorek (nabíjecích kabelů) ke kontaktům baterie. Dejte pozor na to, abyste si kyselinou sírovou nepotřísnili svůj oděv nebo pokožku. Pokud se tak stane, opláchněte potřísněná místa důkladně čistou vodou. Vnikne-li Vám kyselina sírová do očí, vyhledejte okamžitě lékařskou pomoc. 2

Nevystavujte tuto nabíječku přímému slunečnímu záření, dešti nebo sněhu. Nepoužívejte tuto nabíječku v prostředí, ve kterém se vyskytují výbušné plyny nebo (hořlavé) kapaliny.

3 Součásti nabíječky 1. Držadlo k přenášení nabíječky 2. Ampérmetr 3. Kabel s červenou krokosvorkou (PLUS) 4. Kabel s černou krokosvorkou (MINUS) 5. Výstupní zdířka (zásuvka) s napětím 6 V / 12 V 6. Přepínač nabíjecího napětí 6 V / 12 V 7. Přepínač nabíjecího proudu 2 A / 4 A Technické údaje Napájení: 230 V AC / 50 Hz Nabíjecí napětí: Přepínatelné 6 V / 12 V Nabíjecí proud (přepínatelný): 4 A (rychlé nabíjení) / 2 A (normální nabíjení) Kapacita baterie: Minimálně 20 Ah Krytí: IP 20 Provozní teplota: - 20 C až + 55 C Rozměry (š x v x h): 200 x 190 x 175 mm Hmotnost: 3,4 kg 3

Přepínač nabíjecího proudu 2 A / 4 A Technické údaje Napájení: 230 V AC / 50 Hz Nabíjecí napětí: Přepínatelné 6 V / 12 V Nabíjecí proud

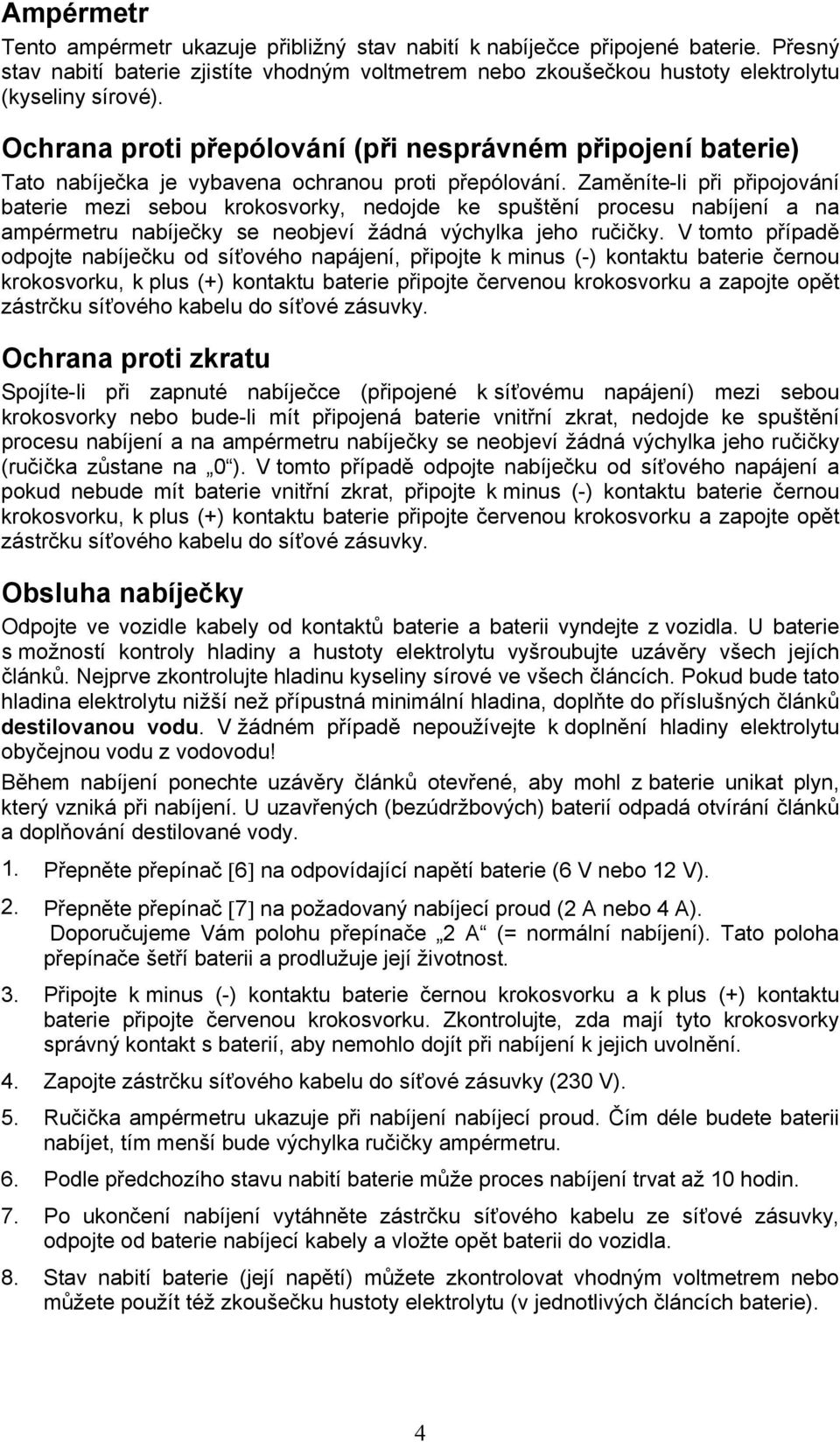

4 Ampérmetr Tento ampérmetr ukazuje přibližný stav nabití k nabíječce připojené baterie. Přesný stav nabití baterie zjistíte vhodným voltmetrem nebo zkoušečkou hustoty elektrolytu (kyseliny sírové). Ochrana proti přepólování (při nesprávném připojení baterie) Tato nabíječka je vybavena ochranou proti přepólování. Zaměníte-li při připojování baterie mezi sebou krokosvorky, nedojde ke spuštění procesu nabíjení a na ampérmetru nabíječky se neobjeví žádná výchylka jeho ručičky. V tomto případě odpojte nabíječku od síťového napájení, připojte k minus (-) kontaktu baterie černou krokosvorku, k plus (+) kontaktu baterie připojte červenou krokosvorku a zapojte opět zástrčku síťového kabelu do síťové zásuvky. Ochrana proti zkratu Spojíte-li při zapnuté nabíječce (připojené k síťovému napájení) mezi sebou krokosvorky nebo bude-li mít připojená baterie vnitřní zkrat, nedojde ke spuštění procesu nabíjení a na ampérmetru nabíječky se neobjeví žádná výchylka jeho ručičky (ručička zůstane na 0 ). V tomto případě odpojte nabíječku od síťového napájení a pokud nebude mít baterie vnitřní zkrat, připojte k minus (-) kontaktu baterie černou krokosvorku, k plus (+) kontaktu baterie připojte červenou krokosvorku a zapojte opět zástrčku síťového kabelu do síťové zásuvky. Obsluha nabíječky Odpojte ve vozidle kabely od kontaktů baterie a baterii vyndejte z vozidla. U baterie s možností kontroly hladiny a hustoty elektrolytu vyšroubujte uzávěry všech jejích článků. Nejprve zkontrolujte hladinu kyseliny sírové ve všech článcích. Pokud bude tato hladina elektrolytu nižší než přípustná minimální hladina, doplňte do příslušných článků destilovanou vodu. V žádném případě nepoužívejte k doplnění hladiny elektrolytu obyčejnou vodu z vodovodu! Během nabíjení ponechte uzávěry článků otevřené, aby mohl z baterie unikat plyn, který vzniká při nabíjení. U uzavřených (bezúdržbových) baterií odpadá otvírání článků a doplňování destilované vody. 1. Přepněte přepínač [6] na odpovídající napětí baterie (6 V nebo 12 V). 2. Přepněte přepínač [7] na požadovaný nabíjecí proud (2 A nebo 4 A). Doporučujeme Vám polohu přepínače 2 A (= normální nabíjení). Tato poloha přepínače šetří baterii a prodlužuje její životnost. 3. Připojte k minus (-) kontaktu baterie černou krokosvorku a k plus (+) kontaktu baterie připojte červenou krokosvorku. Zkontrolujte, zda mají tyto krokosvorky správný kontakt s baterií, aby nemohlo dojít při nabíjení k jejich uvolnění. 4. Zapojte zástrčku síťového kabelu do síťové zásuvky (230 V). 5. Ručička ampérmetru ukazuje při nabíjení nabíjecí proud. Čím déle budete baterii nabíjet, tím menší bude výchylka ručičky ampérmetru. 6. Podle předchozího stavu nabití baterie může proces nabíjení trvat až 10 hodin. 7. Po ukončení nabíjení vytáhněte zástrčku síťového kabelu ze síťové zásuvky, odpojte od baterie nabíjecí kabely a vložte opět baterii do vozidla. 8. Stav nabití baterie (její napětí) můžete zkontrolovat vhodným voltmetrem nebo můžete použít též zkoušečku hustoty elektrolytu (v jednotlivých článcích baterie). 4

Zaměníte-li při připojování baterie mezi sebou krokosvorky, nedojde ke spuštění procesu nabíjení a na ampérmetru nabíječky se neobjeví žádná výchylka jeho ručičky.

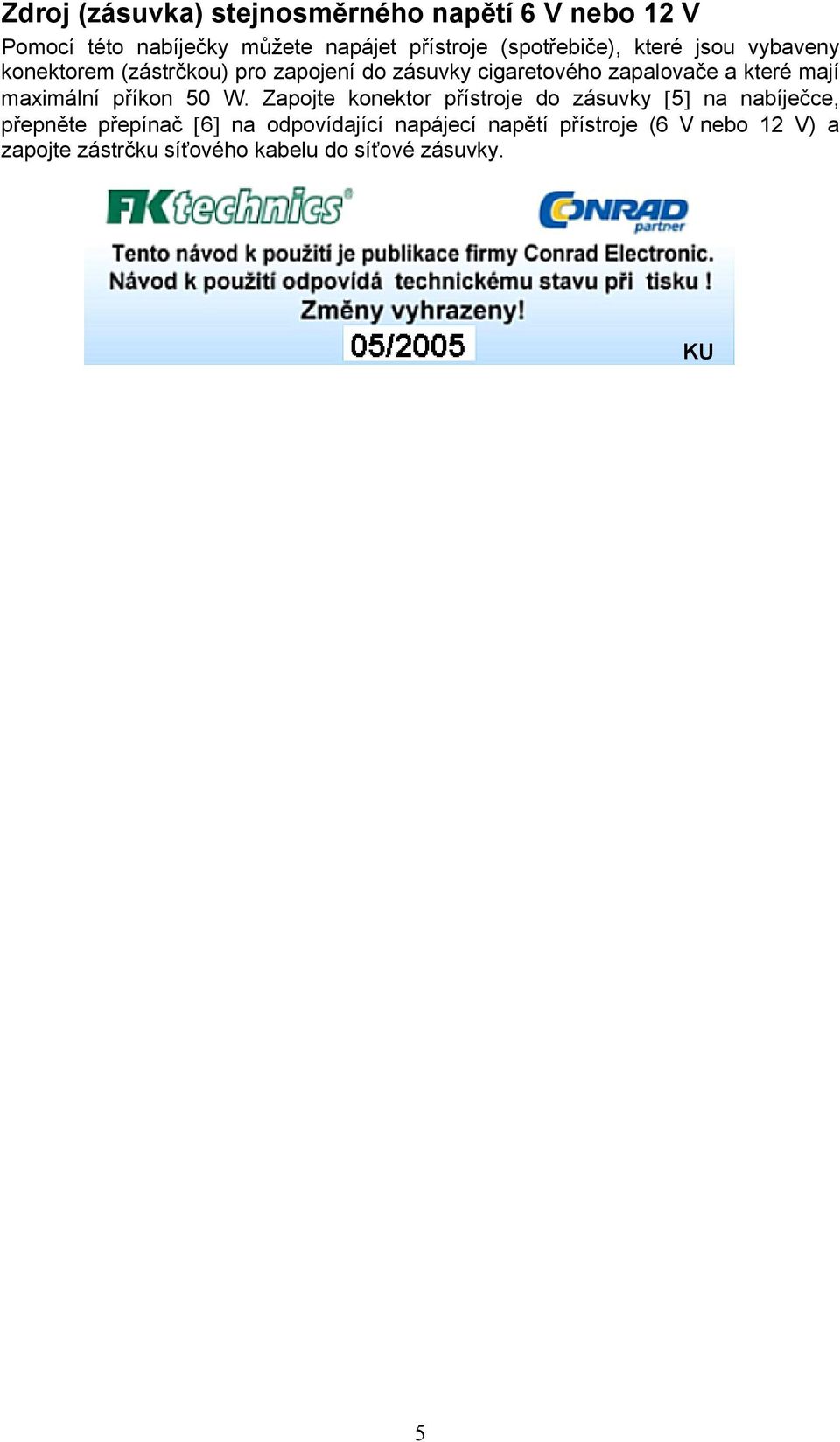

5 Zdroj (zásuvka) stejnosměrného napětí 6 V nebo 12 V Pomocí této nabíječky můžete napájet přístroje (spotřebiče), které jsou vybaveny konektorem (zástrčkou) pro zapojení do zásuvky cigaretového zapalovače a které mají maximální příkon 50 W. Zapojte konektor přístroje do zásuvky [5] na nabíječce, přepněte přepínač [6] na odpovídající napájecí napětí přístroje (6 V nebo 12 V) a zapojte zástrčku síťového kabelu do síťové zásuvky. KU 5
