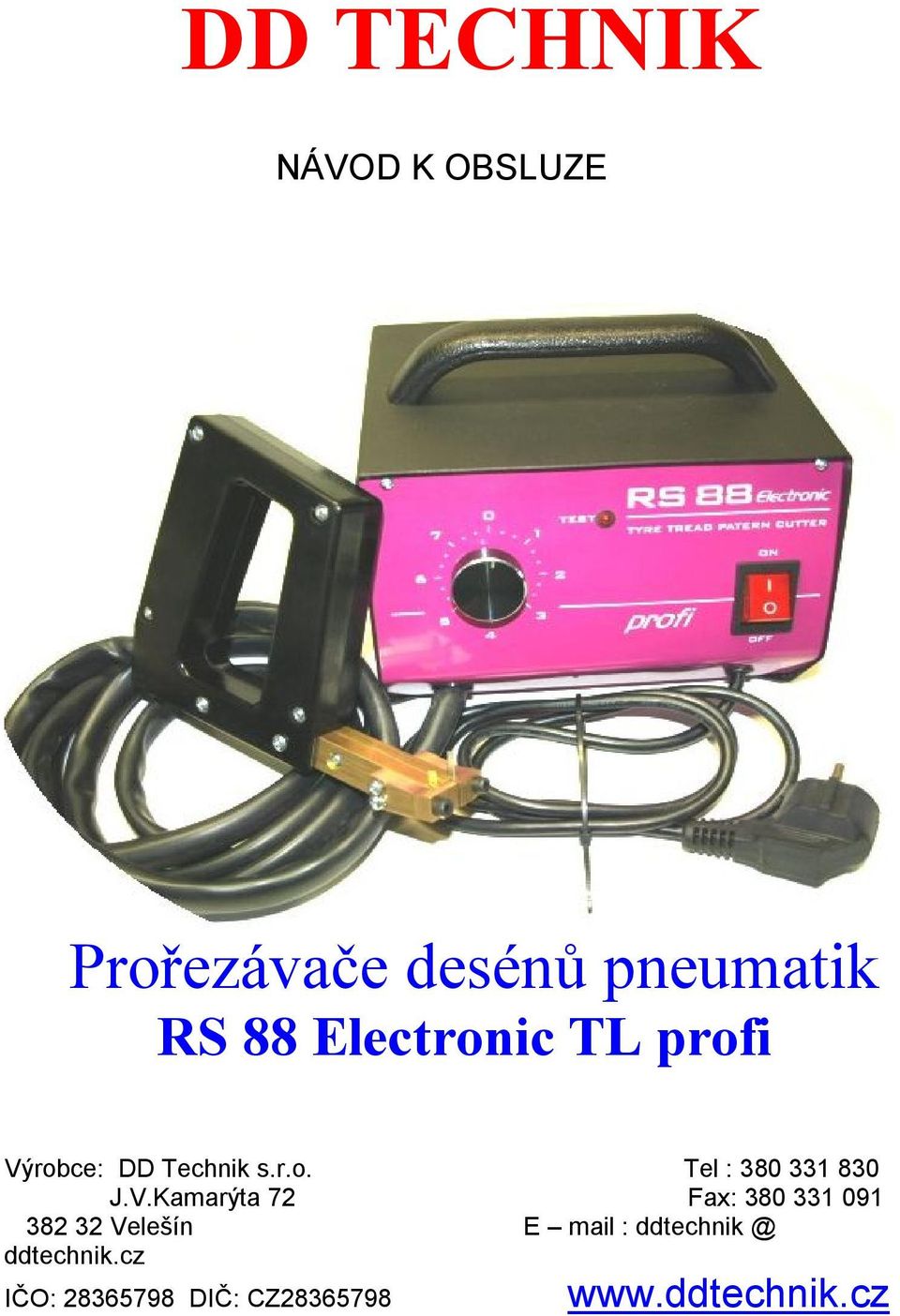

1 DD TECHNIK NÁVOD K OBSLUZE Prořezávače desénů pneumatik RS 88 Electronic TL profi Výrobce: DD Technik s.r.o. Tel : J.V.Kamarýta 72 Fax: Velešín E mail : ddtechnik.cz IČO: DIČ: CZ

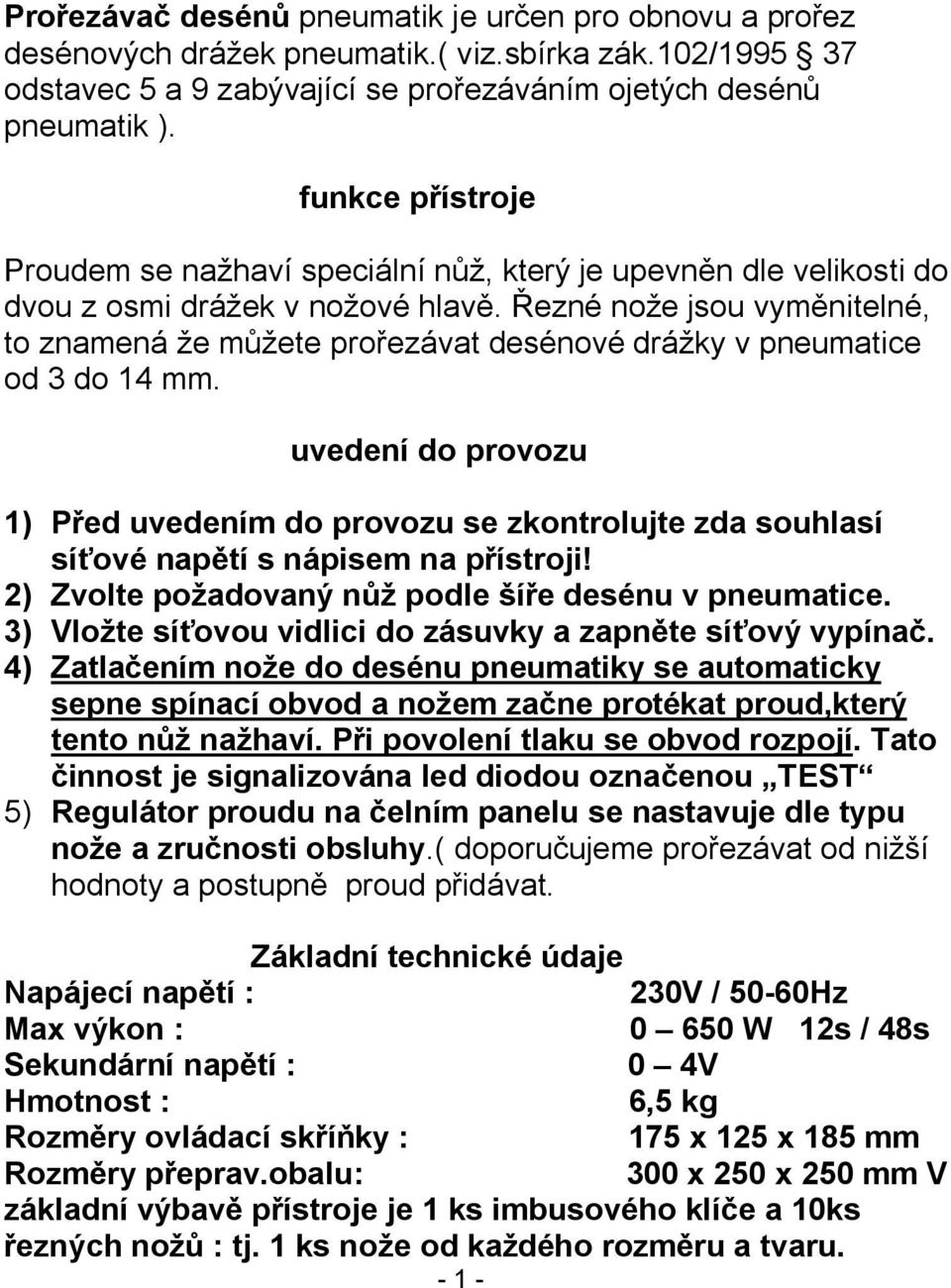

2 Prořezávač desénů pneumatik je určen pro obnovu a prořez desénových drážek pneumatik.( viz.sbírka zák.102/ odstavec 5 a 9 zabývající se prořezáváním ojetých desénů pneumatik ). funkce přístroje Proudem se nažhaví speciální nůž, který je upevněn dle velikosti do dvou z osmi drážek v nožové hlavě. Řezné nože jsou vyměnitelné, to znamená že můžete prořezávat desénové drážky v pneumatice od 3 do 14 mm. uvedení do provozu 1) Před uvedením do provozu se zkontrolujte zda souhlasí síťové napětí s nápisem na přístroji! 2) Zvolte požadovaný nůž podle šíře desénu v pneumatice. 3) Vložte síťovou vidlici do zásuvky a zapněte síťový vypínač. 4) Zatlačením nože do desénu pneumatiky se automaticky sepne spínací obvod a nožem začne protékat proud,který tento nůž nažhaví. Při povolení tlaku se obvod rozpojí. Tato činnost je signalizována led diodou označenou TEST 5) Regulátor proudu na čelním panelu se nastavuje dle typu nože a zručnosti obsluhy.( doporučujeme prořezávat od nižší hodnoty a postupně proud přidávat. Základní technické údaje Napájecí napětí : 230V / 50-60Hz Max výkon : W 12s / 48s Sekundární napětí : 0 4V Hmotnost : 6,5 kg Rozměry ovládací skříňky : 175 x 125 x 185 mm Rozměry přeprav.obalu: 300 x 250 x 250 mm V základní výbavě přístroje je 1 ks imbusového klíče a 10ks řezných nožů : tj. 1 ks nože od každého rozměru a tvaru

3 Náhradní prořezávací nože Pro přístroje doporučujeme používat námi dodávané nože. Zákazník si může vybrat z 10 různých sad (podle šíře a tvaru nožů). Jednotlivá sada obsahuje 20 kusů nožů od jedné velikosti a tvaru. Prořezávací nože tvaru R ( spodní hrana nože je oblá ) Označení (typ) balení (ks) řezná šíře nože (mm) R R R R R Prořezávací nože tvaru W ( spodní hrana nože je rovná ) ; Označení (typ) balení (ks) řezná šíře nože (mm) W W W W W Prořezávací nože jsou německé výroby značky RILLFIT.Vyznačují se vysokou a nenapodobitelnou kvalitou materiálu a ostří

4 Prořezávání desénů pneumatik je pracovní postup,při kterém se ze dna desénové drážky odebere speciálně tvarovaným a ostrým nožem,jenž je nažhavován zvoleným proudem(regulací),vrstva běhounového materiálu.provádí se tak,aby nedošlo k poškození konstrukčního uspořádání pneumatiky, jednak z hlediska bezpečnosti a možnosti následného obnovení pláště. K dosažení co nejlepších výsledků je třeba dodržovat tyto zásady : 1) Prořezávání provádět po opotřebení pneumatiky min.na 3 mm hloubky desénových drážek. 2) Povolená hloubka prořezávání jednotlivých desénů uvedená předpisy je maximální hodnotou a nesmí být překročena. 3) Prořezány mohou být všechny desénové drážky,nebo jen některá drážka opotřebeného desénu. 4) V případě nerovnoměrného opotřebení desénu,je třeba proměřit zbytkovou hloubku desénu u drážky v nejvíce opotřebeném místě,aby při prořezávání nedošlo k poškození zbytkové vrstvy pryže chránící ocelový kordový výstužný pás.zbytková vrstva pryže musí být zachována k zajištění bezpečnosti a k následnému obnovení pláště. 5) Před zahájením prořezávání doporučujeme odstranit všechny nečistoty v drážkách desénu (kamínky,špony,hřebíky,atd.). 6) Nečistoty odstraníte např.drátěným kartáčem nebo šroubovákem. Tímto postupem zvýšíte životnost řezného nože. 7) Přořezávání se nedoporučuje u velmi poškozených plášťů v oblasti běhounu,například utržené desénové figury nebo posekání běžné hmoty. 8) Přístroj se nesmí používat ve vlhkých a venkovních prostorách. Údržba přístroje : Při výměně nože doporučujeme vyčistit vodící drážky nožové hlavy technickým benzinem,aby se zamezilo proudovým ztrátám a poškození nožové hlavy.výměnu nože provádíme při otupení,přerušení nebo změně šíře prořezávaného desénu

5 Stanovené maximální hodnoty prořezávání: Pro určení maximální hodnoty prořezávání desénových drážek a hodnoty nastavení vyřezávacího nože doporučuje obchodnětechnická služba Barum následující postup : Na nejvíce opotřebovaném místě po obvodě pneumatiky zapíchneme bodec až narazíme na výstužný pás a tím zjistíme skutečnou vrstvu pryže.od této skutečné pryžové vrstvy odečteme minimálně 3 mm.tímto postupem udáme hloubku pro nastavení nože v nožové hlavě. Hloubka drážky desénu nového pláště Hloubka získaná dodateč - ným prořezáním 3 mm nutné k ochraně ocelového pásu Bezpečnostní pokyny při práci Nastavením většího výkonu regulace a zatlačením nožové hlavy,může dojít k přepálení nože,proto doporučujeme začátečníkům prořezávat s nastavením nižšího stupně regulace. Při delším provozu se může propojovací kabel zahřívat.tento jev není na závadu,proto je použito silikonových kabelů s tepelnou odolností.přesto je nutné dodržovat přestávky mezi spínáním. Doba práce a klidu platí při plném výkonu ( poslední dva stupně regulace),u nižšího výkonu není omezena. Jestliže je přívod tohoto spotřebiče poškozen,musí být nahrazen za zvláštní pohyblivý přívod ( v přístroji jsou použity ploché násuvné spoje ). Dojde li k poškození držadla je nutné odpojit zařízení od sítě a zajistit odbornou opravu. Přístroj je určen pouze pro prořezávání desénových drážek! - 3 -

6 Typ : Záruční list Na výrobek : prořezávač desénů výrobní číslo : RS 88 TL profi výstupní kontrola : Tento záruční list zaručuje kupujícímu bezplatnou opravu výrobku dle níže uvedených podmínek.v případě poruchy přístroje v záruční době se laskavě obraťte na prodejnu,kde jste zboží zakoupili,nebo přímo na výrobce. Záruční podmínky: Na tento výrobek se vztahuje záruční lhůta 36 měsíců za těchto podmínek: - záruka se vztahuje na poruchy a závady,které vznikly v průběhu záruční lhůty nebo chybou materiálu. - tyto závady budou odstraněny bezplatně do 14 dnů ode dne převzetí výrobku servisem. - tato záruční lhůta se vztahuje pouze na výrobky zakoupené v České republice a je platná pouze na území České republiky. - při oprávněné reklamaci zašlete se záručním listem kopii dokladu o koupi. - dopravu zboží k opravě zajišťuje a hradí kupující. - výrobek se předává k záruční opravě v originálním obalu. - záruka se automaticky prodlužuje o dobu záruční opravy. Oprávnění na bezplatnou záruční opravu zaniká v těchto případech : - výrobek byl instalován nebo obsluhován v rozporu s návodem k obsluze. - bylo poškozeno výrobní číslo nebo záruční plomba přístroje. - závada vznikla nepřípustným zásahem do výrobku ( včetně zásahu neodborným servisem) - poškození bylo způsobeno vnějšími vlivy,např : znečištěním,vlhkem,v důsledku přírodních či jiných lokálních jevů.( bouřky,povodně,přepětí v síti a pod.) - výrobek byl mechanicky poškozen.( při dopravě nebo pádem). - výrobek byl používán pro jiné účely než byl určen. - nevztahuje se také na součástky podléhající přirozenému opotřebení. Adresa a otisk razítka prodejce : Datum prodeje : 2012

7 ES PROHLÁŠENÍ O SHODĚ My: DD Technik s.r.o. Poděbradská 777/9a PRAHA 9 Vysočany IČO: DIČ: Prohlašujeme na svou výlučnou zodpovědnost, že Výrobek: Prořezávač dezénů pneumatik Typ/model: RS 88 Electronic Výrobce: DD Technik s.r.o., nám. J.V. Kamarýta Velešín Je ve shodě s následujícími normami České normy Evropské normy ČSN EN :03 EN :02 ČSN EN :01 EN :00 ČSN EN :01 EN :00 ČSN EN :97 EN :95 ČSN EN :98 EN :97 a následující nařízení vlády, ve znění pozdějších předpisů (NV) a číslo EU směrnice NV 17/203 Sb. V platném znění NV 18/203 Sb. V platném znění 73/023/EEC including amendments 89/336/EEC including amendments Poslední dvojčíslí roku, v němž bylo označení CE na výrobek umístěno: 05 Místo vydání : Velešín Jméno zástupce výrobce a podpis Petr Doucha Fukce: jednatel Datum vydání:
