3 Návod k obsluze ČESKÝ OBSAH ÚVOD... 4 ÚČEL TOHOTO NÁVODU A OBSAH... 4 ZAMĚŘENÍ... 4 JAK ZACHÁZET S TÍMTO NÁVODEM... 4 PROHLÁŠENÍ O SHODĚ... 4 IDENTIFIKAČNÍ ÚDAJE... 4 OSTATNÍ REFERENČNÍ NÁVODY... 4 NÁHRADNÍ SOUČÁSTI A ÚDRŽBA... 4 ZMĚNY A VYLEPŠENÍ... 4 Účel použití stroje... 4 POZNÁMKA... 5 ROZBALOVÁNÍ/DODÁVKA... 5 BEZPEČNOST... 5 Grafické znázornění pokynů a upozornění... 5 HLAVNÍ INSTRUKCE... 5 POPIS PŘÍSTROJE... 8 Přehled GV 25/GV Přehled GV TECHNICKÉ ÚDAJE... 9 SCHÉMA ZAPOJENÍ GV25-EU GV35-EU SCHÉMA ZAPOJENÍ GV702-EU Obsluha / provoz ZÁKLADNÍ OPERACE ÚDRŽBA SKLADOVÁNÍ Umožnit recyklaci stroje GV12066 (1) GV 25 / GV 35 / GV 702 3

4 ČESKÝ Návod k obsluze ÚVOD POZNÁMKA Čísla v závorkách se týkají součástí, o kterých se pojednává v kapitole Popis přístroje. ÚČEL TOHOTO NÁVODU A OBSAH Účelem tohoto Návodu je poskytnout Operátorovi všechny potřebné informace k řádnému samostatnému a bezpečnému používání stroje. Návod obsahuje informace o technických parametrech, provozu, skladování, údržbě, o náhradních dílech a likvidaci. Před započetím používání přístroje si musí provozovatelé a kvalifikovaní techničtí pracovníci přečíst tento návod k použití. V případě pochybností ohledně instrukcí a pro jakékoli další informace kontaktujte společnost Viper. ZAMĚŘENÍ Tento návod je určen pro provozovatele a technické pracovníky kvalifikované pro provádění údržby přístroje. Provozovatelé nesmějí provádět úkony vyhrazené pro kvalifikované technické pracovníky. Společnost Viper neponese odpovědnost za škody zapříčiněné nedodržením tohoto zákazu. JAK ZACHÁZET S TÍMTO NÁVODEM Návod k Obsluze musí být umístěn poblíž stroje v odpovídající schránce, chráněn před kapalinami a dalšími látkami, které by ho mohly poškodit. PROHLÁŠENÍ O SHODĚ Prohlášení o shodě dodávané s přístrojem prokazuje, že přístroj odpovídá platným zákonům. POZNÁMKA Společně s dokumentací k zařízení se dodávají dvě kopie původního Prohlášení o souladu. ES prohlášení o shodě je vytištěno ve Stručném návodu k obsluze IDENTIFIKAČNÍ ÚDAJE Model přístroje a sériové číslo jsou vyznačeny na štítku sériového čísla. Tato informace je užitečná v případě pořizování náhradních dílů. Pomocí následující tabulky zapište identifikační údaje stroje. Model STROJE... Výrobní číslo STROJE... OSTATNÍ REFERENČNÍ NÁVODY Návod k Opravám (který si lze prostudovat v servisních střediscích Viper Service Centers) Katalog náhradních dílů (viz NÁHRADNÍ SOUČÁSTI A ÚDRŽBA Všechny potřebné operace, údržba a opravy musí být prováděny kvalifikovaným personálem nebo servisními středisky Viper. Vždy je třeba používat jedině originální náhradní díly a příslušenství. Pro servis nebo objednání náhradních dílů a příslušenství kontaktujte Viper Udávejte vždy model přístroje a sériové číslo. ZMĚNY A VYLEPŠENÍ Společnost Viper průběžně zlepšuje své produkty a vyhrazuje si právo provádět změny a úpravy podle svého uvážení. Není povinna aplikovat tyto výhody na stroje prodané dříve. Jakékoli změny a/nebo přidávání příslušenství musí být ověřeny a provedeny společností Viper. Účel použití stroje Přístroj je vhodný k vysávání suchého nehořlavého prachu. Je vhodný pro komerční účely, to znamená pro použití např. pro komerční použití, např. v hotelových zařízeních, školách, nemocnicích, továrnách, obchodech, kancelářích a pronajímaných prostorách. Jakékoliv použití nad tento vymezený rámec je považováno za použití neodpovídající určení. Výrobce za škody vyplývající z takového způsobu použití neručí. Riziko nese v takovém případě výhradně uživatel. Ke správnému používání patří také dodržování výrobcem předepsaných podmínek provozu, ošetřování a údržby. 4 GV 25 / GV 35 / GV 702 GV12066 (1)

5 Návod k obsluze ČESKÝ POZNÁMKA Funkce dopředu, dozadu, přední, zadní, levá nebo pravá strana a nahoru jsou řešeny s ohledem na pozici obsluhující osoby, což znamená v pracovní pozici s držadlem. ROZBALOVÁNÍ/DODÁVKA Při vybalování stroje postupujte opatrně podle pokynů uvedených na obalu. Po doručení zkontrolujte, zda během přepravy nedošlo k poškození obalu a stroje. V případě viditelných poškození si balík ponechte a nechte ho zkontrolovat přepravcem, který ho dodal. Požádejte ihned přepravce o vyplnění stížnosti na poškození. BEZPEČNOST Následující symboly znamenají možnost nebezpečí. Vždy tyto informace přečtěte a dodržujte všechna nezbytná opatření pro ochranu lidí a majetku. Spolupráce provozovatele je velmi podstatná při prevenci zranění. Žádný program prevence nehod není efektivní bez úplné spolupráce osoby odpovědné za provoz přístroje. Většina nehod, které se mohou přihodit v továrně při práci nebo při pohybu kolem, je způsobena nedodržením jednoduchých zásad opatrnosti při nácviku. Opatrný a obezřetný provozovatel je nejlepší zárukou předcházení nehodám a to je důležité pro úspěšné plnění jakéhokoli programu prevence. Grafické znázornění pokynů a upozornění NEBEZPEČÍ! Bezprostřední nebezpečí těžkého poranění s trvalými následky nebo smrtelné nebezpečí. POZOR! Možné nebezpečí těžkého poranění či usmrcení. POZOR! Možné nebezpečí lehkého poranění či vzniku materiálních škod. POZNÁMKA Znamená upozornění spojené s důležitými nebo užitečnými funkcemi. HLAVNÍ INSTRUKCE Níže jsou ukázána zvláštní varování a upozornění informující o možných poškozeních týkajících se lidí a přístrojů. Spotrebič mohou používat jen osoby, které byly seznámeny s obsluhou zařízení a byla jim obsluha zařízení svěřena.prikázaná provozovat jen pod dohledem nesmí být používaný dětmi Je nutno zdržet se všech takových pracovních postupů, které jsou spojeny s pochybnostmi co se týče bezpečnosti. Nikdy nevysávejte bez filtru. Situace, za kterých je přístroj nutno vypnout a vytáhnout ze zásuvky: před čištěním a údržbou před výměnou dílů a součástek před změnou ve vybavení přístroje Provoz stroje podléhá platným národním předpisům. Vedle provozního návodu a závazných předpisů bezpečnosti práce platných v zemi použití je nutno respektovat také uznávané odborně-technické zásady o bezpečnosti a způsobilosti k práci. Přeprava Před přepravou je nutno uzavřít všechny blokovací a uzavírací prvky zásobníku na nečistoty. Pokud je v zásobníku na nečistoty obsažena kapalina, spotřebič nenaklánějte. Spotřebič nezvedejte s pomocí jeřábového háku. POUŽITÍ Přijměte veškerá potřebná preventivní opatření, aby pohybující se části stroje nemohly zachytit vlasy, šperky a volné části oděvů osob. Provozní teplota stroje musí být v rozpětí 0 C až +40 C. Relativní vlhkost vzduchu musí být mezi 30 % a 95 %. GV12066 (1) GV 25 / GV 35 / GV 702 5

6 ČESKÝ Návod k obsluze Stroj nepoužívejte jako dopravní prostředek. Při požáru použijte práškový hasicí přístroj. Požár nehaste vodou. S bezpečnostními prvky stroje a pojistkami svévolně nemanipulujte a přesně dodržujte obvyklé pokyny k údržbě. Zabraňte proniknutí jakýchkoli předmětů do otvorů. Nepoužívejte stroj, pokud jsou otvory zanesené. Otvory vždy udržujte bez prachu, vlasů či jiných cizích materiálů, které by mohly snížit tok vzduchu. Nesnímejte ani neupravujte desky upevněné ke stroji. Když se při obsluze stroje dodržují pokyny uvedené v jeho návodě na obsluhu, vibrace nejsou nebezpečné. Úroveň vibrací přístroje je méně než 2.5 m/s 2 (98/37/EEC EN 1033/1995). Tento stroj nelze používat na silnicích ani veřejných komunikacích. Údržba Chcete-li zajistit správný a bezpečný provoz stroje, měli by plánovanou údržbu (podrobně popsanou v související kapitole tohoto návodu) provádět autorizovaní pracovníci nebo autorizované Servisní Středisko. Před provedením jakýchkoliv údržbových prací nebo oprav si pečlivě přečtěte celý návod. Stroj neomývejte přímým či tlakovým proudem vody ani roztoky látek s korozívními účinky. Prodlužovací kabely Za účelem prodloužení vedení je dovoleno použít pouze takové vedení, jehož provedení bude odpovídat specifikaci výrobce anebo kvalitnější vedení. Při použití prodlužovacího kabelu dodržujte hodnoty minimálního průřezu: délka kabelu průřez < 16 A < 25 A až 20 m 1.5 mm mm 2 20 až 50 m 2.5 mm mm 2 Záruka Na poskytování garancí se vztahují naše všeobecné obchodní podmínky. Svévolné změny stroje vylučují ručení výrobce za škody z nich vyplývající. Výrobce neručí za škody na přístroji a čištěné podlahové krytině, které vzniknou použitím nesprávných kartáčů a čistících prostředků. Zkoušky Elektrotechnické zkoušky je třeba provádět podle předpisu pro prevenci úrazů (BGV A3) a podle DIN-VDE 0701 část 1 a část 3. Tyto zkoušky jsou podle DIN VDE-0702 žádoucí v pravidelných odstupech a po opravách a změnách. Elektřina NEBEZPEČÍ Úraz elektrickým proudem v případě poškození síťového kabelu. Nedotýkejte se poškozeného síťového kabelu, neboť byste si mohli přivodit těžká či smrtelná zranění. Nikdy se nesnažte porušit elektrickou přípojku (např. taháním, trháním). Pravidelně kontrolujte elektrickou přípojku. Dříve, než budete v provozu přístroje pokračovat, požádejte servis firmy VIPER nebo kvalifikovaného elektrikáře o výměnu poškozeného síťového kabelu. NEBEZPEČÍ V horní části vysavače jsou obsaženy komponenty, kterými prochází elektrický proud. Komponent, kterými prochází elektrický proud, se nedotýkejte, neboť byste si mohli přivodit těžká nebo smrtelná zranění. Horní část vysavače v žádném případě neostřikujte vodou. POZOR Elektřina Poškození v důsledku nevhodného síťového napětí. Připojením přístroje na nevhodné síťové napětí může dojít k jeho poškození. Presvedčte se, že na typovém štítku uvedené napětí odpovídá napětí lokální elektrické sítě. POZOR Elektrická přípojka Doporučujeme přístroj zapojovat přes automatický ochranný spínač. Uspořádání součástek vedoucích proud (zásuvky, zástrčky a spojky) a způsob položení prodlužovacího kabelu zvolte tak, aby zůstala zachována třída ochrany. Zástrčka a spojky síťové zástrčky a prodlužovacího vedení musí být vodotěsné. 6 GV 25 / GV 35 / GV 702 GV12066 (1)

7 Návod k obsluze ČESKÝ Vysávání kapalin POZOR Je zakázáno vysávat hořlavé kapaliny. Před vysáváním kapalin zajistěte, aby omezení hladiny vody řádně fungovalo. Pokud dojte k tvorbě pěny, okamžitě přerušte práci a vypusťte zásobník špinavé vody. Zdraví škodlivé materiály VAROVÁNÍ Nebezpečné materiály. Nevysávejte nebezpečné materiály, neboť byste si mohli přivodit těžká či smrtelná zranění. Vysávat se nesmějí tyto materiály: zdraví škodlivé prachové látky horké materiály (doutnající cigarety, horký popel atd.) hořlavé, výbušné, agresivní kapaliny (např. benzín, ředidla, kyseliny, louhy atd.) hořlavé, výbušné prachy (např. hořčíkový a hliníkový prach atd.) Vyprázdnění zásobníku na nečistoty POZOR Vysávání ekologicky závadných materiálů. Vysávané materiály mohou představovat ekologické riziko. Vysáté nečistoty zlikvidujte v souladu se zákonnými předpisy. Nebezpečí výbuchu VAROVÁNÍ Hořlavé a výbušné materiály Nebezpečí výbuchu ve výbušném prostředí nebo v oblastech, kde se skladují hořlavé či výbušné látky. Se strojem nepracujte v blízkosti jedovatých, nebezpečných, hořlavých a nebo výbušných prášků, kapalin ani par. Náhradní díly a příslušenství POZOR Součástky a díly od jiných výrobců a nevhodné čisticí prostředky. Použitím součástek a dílů od jiných výrobců a nevhodných čisticích prostředků by mohlo dojít ke snížení bezpečnosti přístroje a ke vzniku materiálních škod. Používejte pouze náhradní díly a příslušenství od firmy VIPER. Používejte pouze příslušenství a čisticí prostředky dodané spolu s přístrojem nebo specifikované v provozním návodu. GV12066 (1) GV 25 / GV 35 / GV 702 7

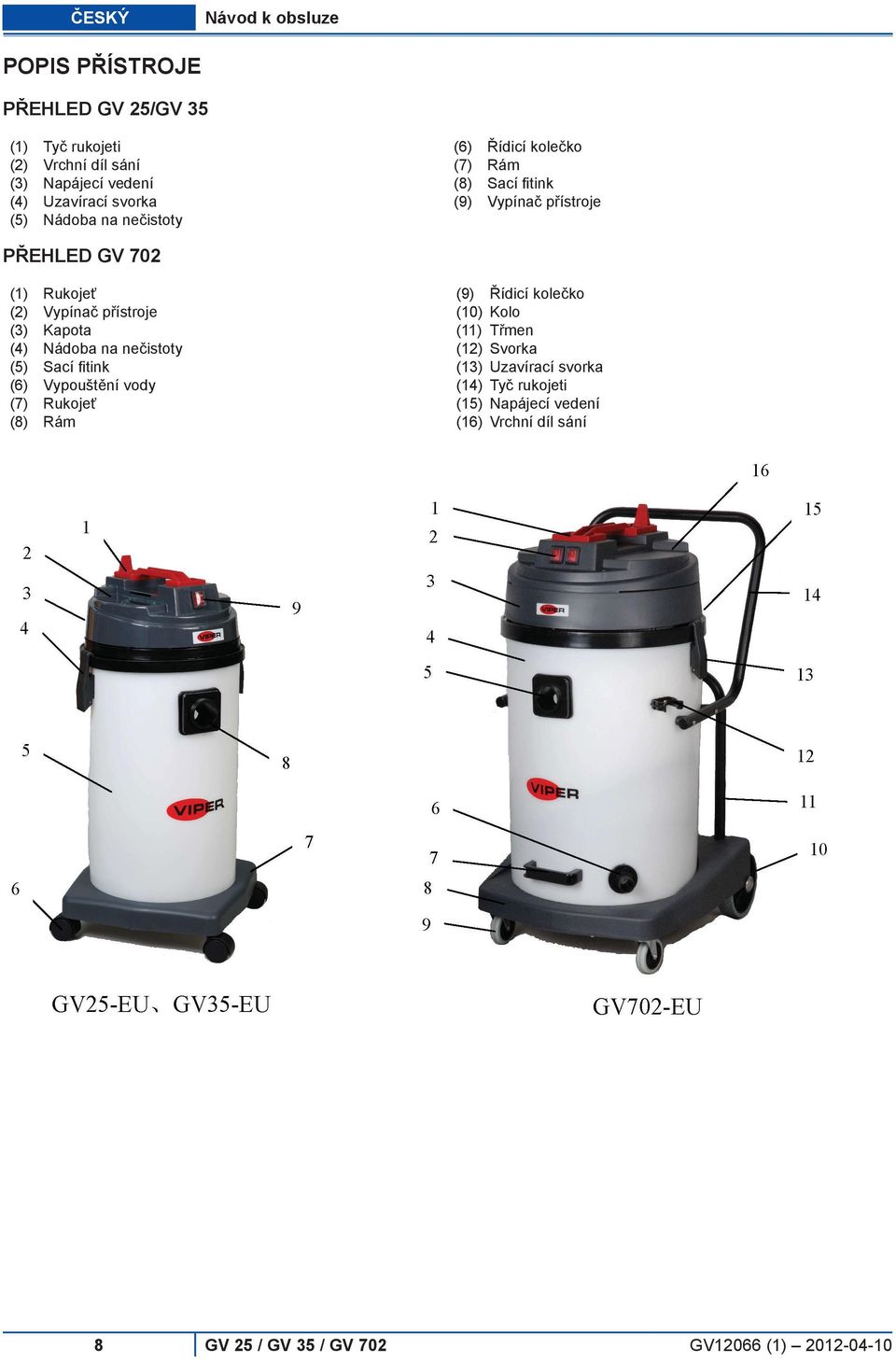

8 ČESKÝ Návod k obsluze POPIS PŘÍSTROJE Přehled GV 25/GV 35 (1) Tyč rukojeti (2) Vrchní díl sání (3) Napájecí vedení (4) Uzavírací svorka (5) Nádoba na nečistoty (6) Řídicí kolečko (7) Rám (8) Sací fitink (9) Vypínač přístroje Přehled GV 702 (1) Rukojeť (2) Vypínač přístroje (3) Kapota (4) Nádoba na nečistoty (5) Sací fitink (6) Vypouštění vody (7) Rukojeť (8) Rám (9) Řídicí kolečko (10) Kolo (11) Třmen (12) Svorka (13) Uzavírací svorka (14) Tyč rukojeti (15) Napájecí vedení (16) Vrchní díl sání 8 GV 25 / GV 35 / GV 702 GV12066 (1)

9 Návod k obsluze ČESKÝ Sériové příslušenství (GV25-EU GV35-EU) (1) Vodní sací tryska (300 mm) (2) Štěrbinová tryska (3) Kombinovaná tryska (4) Sací trubice (5) Sací hadice (6) Tryska na čalounění (7) Sací štětka Sériové příslušenství (GV702-EU) (1) Kombinovaná tryska (2) Tryska na čalounění (3) Sací štětka (4) Štěrbinová tryska (5) Sací trubice (6) Sáček filtru (7) Koš filtru s textilní vložkou (8) Sací hadice (9) Vzduchový filtr TECHNICKÉ ÚDAJE Model GV25-EU GV35-EU GV702-EU Napětí V Výkon W Proud A Frekvence Hz Nádoba na nečistoty L Podtlak mm Objemový proud (vzduch l/min Hladina akustického tlaku na pracovišti db(a) Váha kg ,3 Délka síťového kabelu m GV12066 (1) GV 25 / GV 35 / GV 702 9

10 ČESKÝ Návod k obsluze SCHÉMA ZAPOJENÍ GV25-EU GV35-EU SCHÉMA ZAPOJENÍ GV702-EU Obsluha / provoz ZÁKLADNÍ OPERACE Dbejte na to, aby byl vysavač vypnutý. Dbejte na to, aby byla v zásobníku nečistot stále vložena textilní filtrační vložka. Připojení sací hadice k vysavači: Zasuňte sací hadici (2) do sací tvarovky (1). Pokud chcete hadici odpojit, otočte ji a vytáhněte ze sací tvarovky. Spojte sací trubice (1) s ruční trubicí (2), při nasazování lehce otáčejte sací trubice, aby spolehlivě držely. Nasaďte na sací trubici vhodnou sací trysku (3). Sací trysku je třeba zvolit podle vysávaného materiálu. Zasuňte zásuvku přívodního vedení do předpisově nainstalované zásuvky s ochranným kontaktem. Přístroj zapnete uvedením spínače (4) do polohy 1. (GV702 je vybaven dvěma sacími turbínami a dvěma spínači). 10 GV 25 / GV 35 / GV 702 GV12066 (1)

11 Návod k obsluze ČESKÝ Vysávání suchých látek Nikdy nevysávejte bez filtru! Před vysáváním suchých látek se nesmějí v zásobníku nečistot vyskytovat žádné kapaliny. Vložka textilního filtru musí být suchá a v dobrém stavu. Pokud poklesne sací výkon, je třeba vyprázdnit zásobník nečistot. Vypněte přístroj. Vytáhněte síťovou zástrčku ze zásuvky. Otevřete uzavírací spony (1) a sundejte horní díl sání zásobníku nečistot (2). Vyklepejte textilní filtrační (3) vložku, aby se zbavila nečistot. Přitom by měla být připojená sací hadice k zásobníku nečistot, aby se nedostal prach do vstupní tvarovky. Po vyklepání filtru je třeba chvíli počkat, aby se prach mohl usadit. Vyndejte textilní filtrační vložku (3) a vyprázdněte zásobník nečistot (4). Pokud je povrch textilního filtru silně znečištěný, musí se vyčistit kartáčem pro domácnost. Tím se udrží vysoký sací výkon. Vložte textilní filtr do zásobníku nečistot. Nasaďte horní díl sání. Zapněte spony. Dbejte na to, aby spínač zařízení směřoval k vstupní tvarovce. Vysavač je opět připravený k provozu. Vysávání kapalin Před vysáváním kapalin musí být vždy nainstalován omezovač hladiny vody. Omezovač hladiny vody uzavře sací otvor, pokud se dosáhne maximální hladiny vody v nádrži. Před vysáváním kapalin se nesmějí v zásobníku nečistot vyskytovat žádné suché látky. Použijte sací trysku na vodu s gumovými chlopněmi. Po skončení vysávání kapalin nebo při plném zásobníku nečistot se stroj vypne. Vytáhněte síťovou zástrčku ze zásuvky. Vyprázdnění zásobníku na nečistoty. Vyprázdnění zásobníku nečistot GV25-EU GV35-EU Otevřete uzavírací spony (1) a sundejte horní díl sání zásobníku nečistot (2). Vyndejte sací hadici (3) ze sací tvarovky (4). Sklopte zásobník nečistot (1) směrem dozadu a vypusťte kapalinu do podlahové vpusti či obdobného místa. Vyčistěte omezovač hladiny vody (2), otřete filtr (3) a vrchní díl sání vlhkým hadrem. Nasaďte horní díl sání. Zapněte spony. Vyprázdnění zásobníku nečistot u GV702-EU Vyprázdnění zásobníku nečistot se provede odtokovou hadicí. Vypněte přístroj. Vytáhněte síťovou zástrčku ze zásuvky. GV12066 (1) GV 25 / GV 35 / GV
