1 NÁVOD K OBSLUZE Obj. č.: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

2 Obsah Strana BEZPEČNOSTNÍ PŘEDPISY... 2 OBECNÉ POZNÁMKY K OBSLUZE MULTIFUNKČNÍ PILY... 4 DOPLŇUJÍCÍ POKYNY K BEZPEČNOSTNÍM PŘEDPISŮM... 4 SOUČÁSTI PILY... 5 TECHNICKÉ ÚDAJE... 5 VÝMĚNA PILOVÉHO KOTOUČE... 6 ŘEZÁNÍ S PILOU... 6 NASTAVENÍ VÝKYVNÉHO ZDVIHU... 7 ČIŠTĚNÍ A ÚDRŽBA PILY... 7 Bezpečnostní předpisy POZOR! Při práci s elektrickými nástroji dodržujte předpisy proti úrazu elektrickým proudem (předpisy úrazové zábrany) a protipožární předpisy. Dříve než začnete přístroj používat, přečtěte si prosím a dodržujte následující pokyny: Udržujte Vaše pracoviště v čistotě a pořádku. Nepořádek na pracovišti zvyšuje nebezpečí úrazu. Dávejte pozor na okolní podmínky. Nevystavujte elektrické nástroje dešti. Nepoužívejte tyto nástroje ve vlhkém nebo mokrém prostředí. Zajistěte dostatečné větrání pracoviště. Nepoužívejte elektrické nástroje v blízkosti hořlavých kapalin nebo plynů. Zajistěte ochranu Vaší osoby před úrazem elektrickým proudem. Zajistěte, aby se Vaše tělo nemohlo při práci dotýkat uzemněných součástí a dílů, jako jsou například vodovodní potrubí, radiátory topení, sporáky, ledničky. V extrémních případech (např. vysoká vlhkost, rozvíření kovového prachu atd.) proveďte zabezpečení pomocí oddělovacího transformátoru nebo pomocí ochranného vypínače (jističe) proti chybnému proudu. Zajistěte, aby se na pracovišti nezdržovaly děti. Zajistěte, aby se nástrojů nebo kabelů nedotýkaly jiné osoby a nedovolte jiným osobám přístup na pracoviště. Ukládejte nástroje na bezpečná místa. Nástroje, které nepoužíváte, skladujte v suchých, uzavřených místnostech, do kterých nemají přístup děti. Nepřetěžujte nástroje. Zatěžujte nástroje jen podle jejich uvedených výkonů. Používejte pouze správné nástroje (podle účelu použití). Nepoužívejte slabé nástroje pro těžké práce. Nepoužívejte nástroje k účelům, pro které nejsou určeny. Příklad: Ruční okružní pily nelze používat ke kácení stromů nebo k ořezávání větví. Při práci používejte vhodné pracovní oděvy. Nemějte na sobě žádné volné součásti oděvů nebo ozdoby (šperky). Tyto mohou být zachyceny pohybujícími se součástmi. Při práci venku Vám doporučujeme používat pracovní rukavice a neklouzavou obuv. Dlouhé vlasy zakryjte síťkou na vlasy. 2

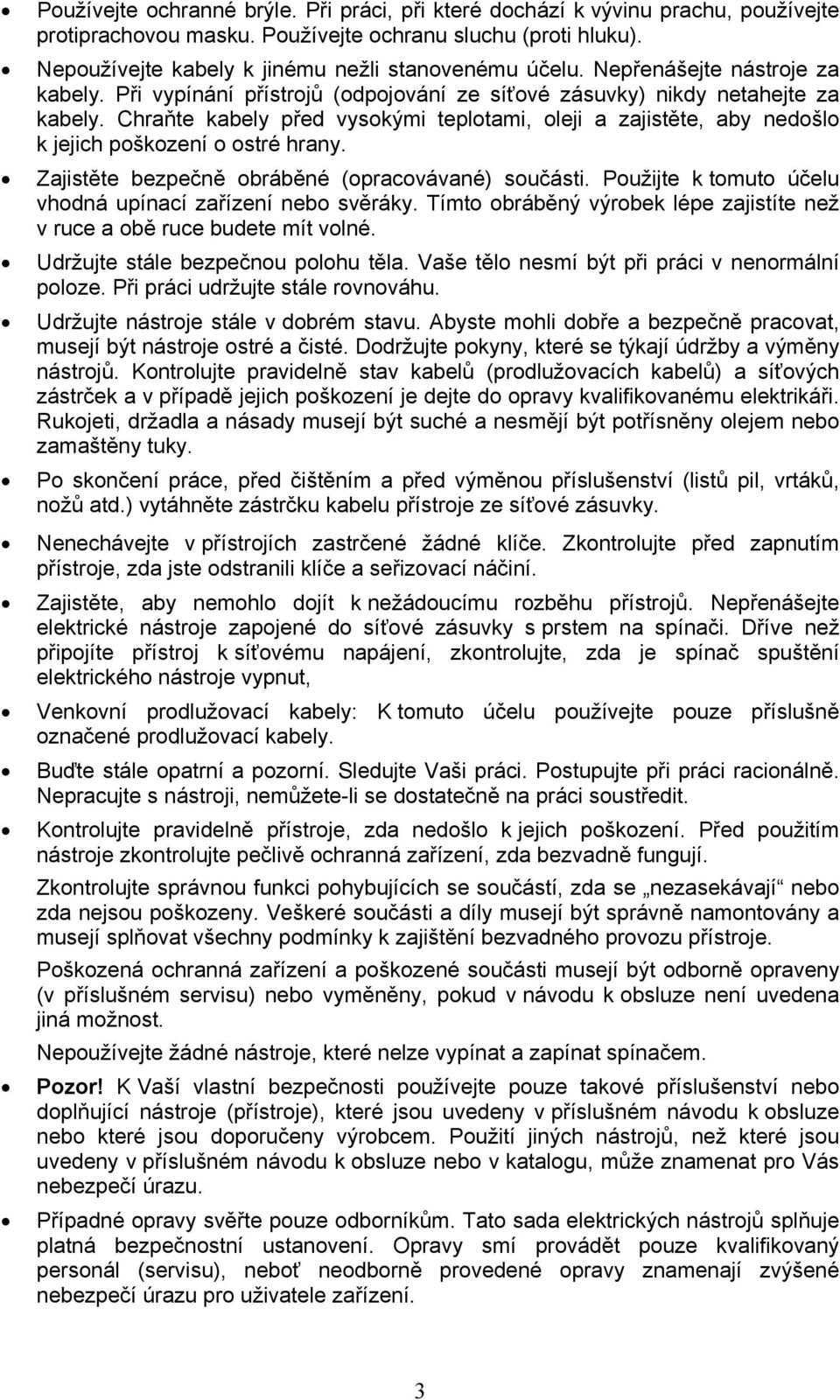

3 Používejte ochranné brýle. Při práci, při které dochází k vývinu prachu, používejte protiprachovou masku. Používejte ochranu sluchu (proti hluku). Nepoužívejte kabely k jinému nežli stanovenému účelu. Nepřenášejte nástroje za kabely. Při vypínání přístrojů (odpojování ze síťové zásuvky) nikdy netahejte za kabely. Chraňte kabely před vysokými teplotami, oleji a zajistěte, aby nedošlo k jejich poškození o ostré hrany. Zajistěte bezpečně obráběné (opracovávané) součásti. Použijte k tomuto účelu vhodná upínací zařízení nebo svěráky. Tímto obráběný výrobek lépe zajistíte než v ruce a obě ruce budete mít volné. Udržujte stále bezpečnou polohu těla. Vaše tělo nesmí být při práci v nenormální poloze. Při práci udržujte stále rovnováhu. Udržujte nástroje stále v dobrém stavu. Abyste mohli dobře a bezpečně pracovat, musejí být nástroje ostré a čisté. Dodržujte pokyny, které se týkají údržby a výměny nástrojů. Kontrolujte pravidelně stav kabelů (prodlužovacích kabelů) a síťových zástrček a v případě jejich poškození je dejte do opravy kvalifikovanému elektrikáři. Rukojeti, držadla a násady musejí být suché a nesmějí být potřísněny olejem nebo zamaštěny tuky. Po skončení práce, před čištěním a před výměnou příslušenství (listů pil, vrtáků, nožů atd.) vytáhněte zástrčku kabelu přístroje ze síťové zásuvky. Nenechávejte v přístrojích zastrčené žádné klíče. Zkontrolujte před zapnutím přístroje, zda jste odstranili klíče a seřizovací náčiní. Zajistěte, aby nemohlo dojít k nežádoucímu rozběhu přístrojů. Nepřenášejte elektrické nástroje zapojené do síťové zásuvky s prstem na spínači. Dříve než připojíte přístroj k síťovému napájení, zkontrolujte, zda je spínač spuštění elektrického nástroje vypnut, Venkovní prodlužovací kabely: K tomuto účelu používejte pouze příslušně označené prodlužovací kabely. Buďte stále opatrní a pozorní. Sledujte Vaši práci. Postupujte při práci racionálně. Nepracujte s nástroji, nemůžete-li se dostatečně na práci soustředit. Kontrolujte pravidelně přístroje, zda nedošlo k jejich poškození. Před použitím nástroje zkontrolujte pečlivě ochranná zařízení, zda bezvadně fungují. Zkontrolujte správnou funkci pohybujících se součástí, zda se nezasekávají nebo zda nejsou poškozeny. Veškeré součásti a díly musejí být správně namontovány a musejí splňovat všechny podmínky k zajištění bezvadného provozu přístroje. Poškozená ochranná zařízení a poškozené součásti musejí být odborně opraveny (v příslušném servisu) nebo vyměněny, pokud v návodu k obsluze není uvedena jiná možnost. Nepoužívejte žádné nástroje, které nelze vypínat a zapínat spínačem. Pozor! K Vaší vlastní bezpečnosti používejte pouze takové příslušenství nebo doplňující nástroje (přístroje), které jsou uvedeny v příslušném návodu k obsluze nebo které jsou doporučeny výrobcem. Použití jiných nástrojů, než které jsou uvedeny v příslušném návodu k obsluze nebo v katalogu, může znamenat pro Vás nebezpečí úrazu. Případné opravy svěřte pouze odborníkům. Tato sada elektrických nástrojů splňuje platná bezpečnostní ustanovení. Opravy smí provádět pouze kvalifikovaný personál (servisu), neboť neodborně provedené opravy znamenají zvýšené nebezpečí úrazu pro uživatele zařízení. 3

4 Obecné poznámky k obsluze multifunkční pily Doplňující pokyny k bezpečnostním předpisům Tato pila se používá k následujícím účelům: o Řezání trubek z umělých hmot (plastů), o řezání kovových trubek, o odřezávání větví a řezání prken, o řezání sádrokartonových desek a lehkých stavebnin. Při práci používejte vhodné svěráky nebo upínací pomůcky. Neřežte touto pilou extrémně malé předměty. Při řezání ve stěnách nebo v podlaze zkontrolujte, zda s v místě řezu nevyskytují žádná elektrická vedení nebo potrubí. Před řezáním dřeva z něho odstraňte všechny šrouby (vruty), hřebíky nebo jiné kovové předměty. Při práci na pilu příliš netlačte a nevystavujte pilový list bočnímu tlaku. Přitlačte pokud možno opěrnou desku (patku) pily k řezanému předmětu, abyste zabránili chvění (vibracím) pilového listu. Třísky nebo špony odstraňujte pouze při vypnuté pile. Pilu odkládejte až po úplném zastavení pilového listu. Při výměně pilového listu nebo při údržbě (čištění) pily odpojte pilu z bezpečnostních důvodů od síťového napájení. Držte pilu vždy oběma rukama za příslušné (předepsané) rukojeti. Zajistěte, aby sítový kabel stále směřoval dozadu od pily a aby se nemohl dostat do prostoru s pilovým listem. Pokud dojde k poškození síťového kabelu nebo krytu pily, pilu v žádném případě nepoužívejte, poškozený kabel nebo kryt pily nechte opravit nebo vyměnit v autorizované opravně. 4

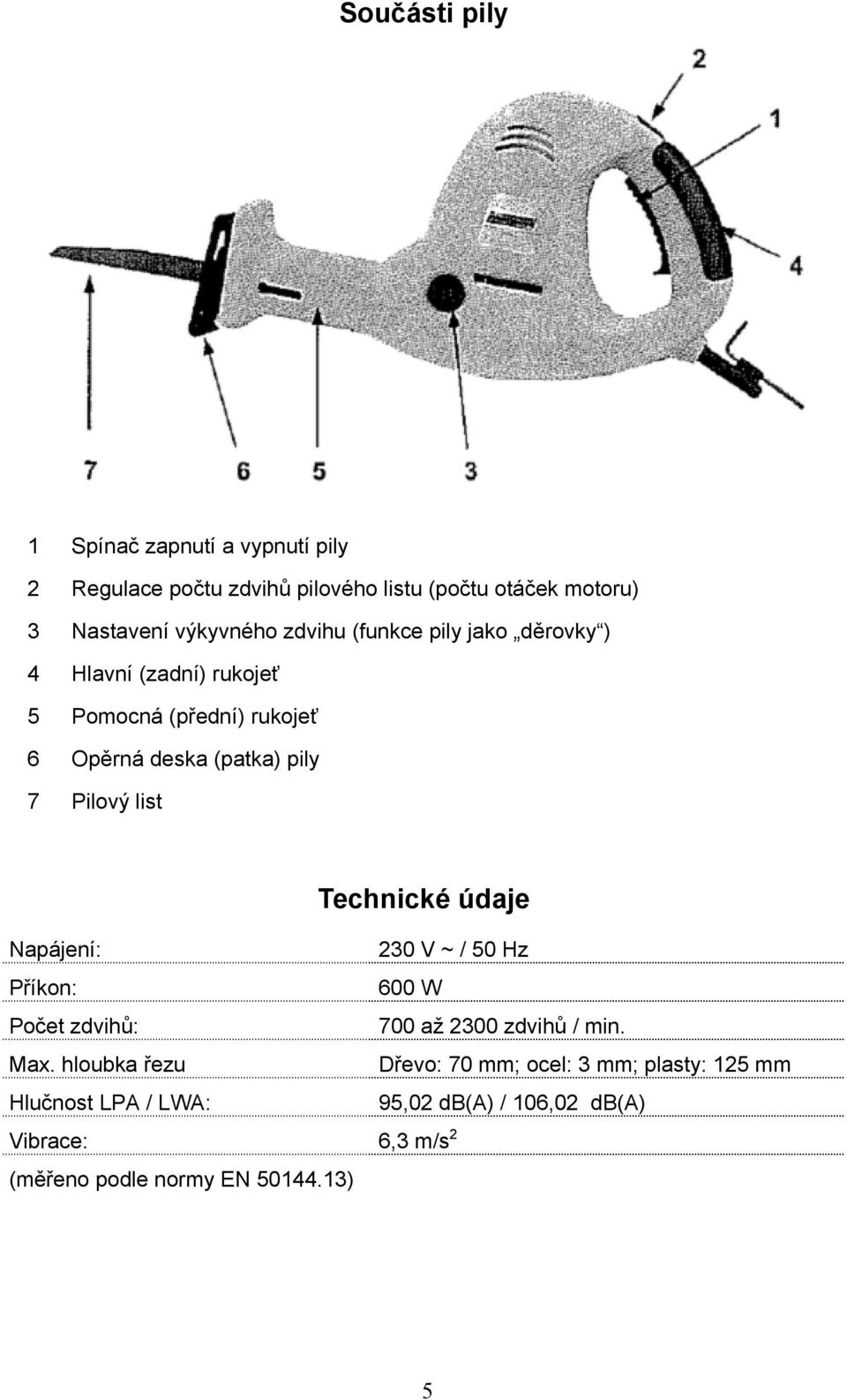

5 Součásti pily 1 Spínač zapnutí a vypnutí pily 2 Regulace počtu zdvihů pilového listu (počtu otáček motoru) 3 Nastavení výkyvného zdvihu (funkce pily jako děrovky ) 4 Hlavní (zadní) rukojeť 5 Pomocná (přední) rukojeť 6 Opěrná deska (patka) pily 7 Pilový list Technické údaje Napájení: 230 V ~ / 50 Hz Příkon: 600 W Počet zdvihů: 700 až 2300 zdvihů / min. Max. hloubka řezu Dřevo: 70 mm; ocel: 3 mm; plasty: 125 mm Hlučnost LPA / LWA: 95,02 db(a) / 106,02 db(a) Vibrace: 6,3 m/s 2 (měřeno podle normy EN ) 5

6 Výměna pilového kotouče Při výměně pilového listu odpojte pilu z bezpečnostních důvodů od síťového napájení, aby nemohlo dojít k jejímu náhodnému zapnutí. Uvolněte pomocí přiloženého šestihranného klíče šroub držáku pilového listu [A]. Zastrčte pilový list zpředu do jeho držáku. Přitom musí zaskočit šroubek tohoto uchycení (držáku) do otvoru v pilovém listu. Montáž pilového listu můžete provést se zuby směřujícími nahoru nebo dolů. Utáhněte opět pomocí šestihranného klíče šroub držáku pilového listu [A]. Používejte pouze pilové listy s následující úchytkou: o B = pro řezání kovů; o C = pro řezání dřeva a umělých hmot (plastů). Používejte pouze ostré a nepoškozené pilové listy. Prasklé nebo prohnuté pilové listy nesmějí být k řezání používány. Řezání s pilou Proveďte montáž vhodného pilového listu. Uchopte pilu oběma rukama za hlavní (zadní) a pomocnou (přední) rukojeť. Stiskněte (ukazováčkem) spínač (tlačítko) zapnutí pily a přiložte po dosažení potřebného počtu zdvihů pilový list k předmětu, který hodláte řezat. Opěrnou desku (patku) pilky přitlačte pokud je to možné k řezanému předmětu (k trubce), abyste zabránili vibracím pilového listu. Nezapínejte nikdy pilu, jestliže dojde k zaseknutí pilového listu nebo jestliže se již pilový list dotýká řezaného předmětu. 6
