1 Product name: CAF 01 Date: Manufacturer: Description: CYBERTRONIC Labs Cybertronic Automatic Flushing

2 OBSAH: Seznam symbolů 03 Všeobecné pokyny 04 Reklamační podmínky 04 Úvod 05 Charakteristika zapojení 05 Popis funkce CAF Popis zapojení 07 Technické parametry 08 SEZNAM OBRÁZKŮ: Obrázek 1. Ilustrační zapojení 06 Obrázek 2. Způsob zapojení 07 Obrázek 3. Přibližné rozmístnění komponentů 08 2

3 SEZNAM SYMBOLŮ Uvedené symboly a značky je nutno dodržet za jakýchkoliv podmínek. Při nedodržení provozních podmínek hrozí nenávratné poškození Vašeho výrobku a tím i ztrátě uplatnění záruky! Pokud si nejste jisti umístněním výrobku do provozních prostor, kontaktujte výrobce pro upřesnění této informace. Odolnost proti běžné okolní vlhkosti IP41 Odolnost proti zvýšené vlhkosti, páře, vlhkosti při mytí IP53 Odolnost proti stříkající vodě, krátkodobému ponoření IP65 Odolnost proti běžným okolním povětrnostním vlivům Odolnost proti zvýšeným okolním povětrnostním vlivům Odolnost proti permanentním povětrnostním vlivům Odolnost na teploty v rozmezí C Odolnost na teploty v rozmezí C Odolnost na teploty v rozmezí 20 C C Instalaci zvládne osoba se základními technickými dovednostmi Instalaci zvládne osoba se zvýšenou technickou dovedností Instalaci zvládne osoba znalá, instalaci je lepší ponechat na odborníkovi 3

4 VŠEOBECNÉ POKYNY: Tento technický manuál slouží pro přiblížení informací, případně i nastavení uvedeného výrobku, který je produktem jednoho z odvětví CBI, CEI, CAI, CDI. Jde o jednotlivé divize společnosti CYBERTRONIC Labs, zabývající se zakázkovým návrhem elektroniky. Pokud čtete tento manuál, tak pravděpodobně vlastníte, nebo uvažujete o některém z výrobků z dílny CYBERTRONIC Labs. Mějte na paměti, že nabízené výrobky jsou produktem každého z Vás. Jménem společnosti CYBERTRONIC Labs bychom Vám chtěli poděkovat za vzniklou přízeň a tím i zvýšení kvality našich výrobků. REKLAMAČNÍ PODMÍNKY: Délka záruky na nové zboží je 24 měsíců pro spotřebitele a u vybraných výrobků je navíc prodloužena nad zákonem stanovenou lhůtu. Pokud se jedná o tzv. bazarové zboží, může být doba záruky upravena na 12 měsíců. Záruční doba na dodané zboží začíná dnem převzetí zboží zákazníkem a prodlužuje se o dobu, po kterou byl výrobek v záruční opravě. Po vyřízení oprávněné reklamace se záruční doba prodlužuje o dobu trvání reklamace. (Doba trvání reklamace počíná dnem následujícím po přijetí zboží a končí dnem vyřízení reklamace. Nikoliv až dnem vyzvednutí zboží zákazníkem.) V případě neoprávněné reklamace se záruční doba neprodlužuje. Byla-li reklamace zboží v zákonné záruční lhůtě vyřízena výměnou zboží za nové, záruka se obnovuje v plné výši. Záruka se vztahuje na vady materiálu, funkční vady, vady vzniklé při výrobě, montáži nebo instalaci zboží, provedené pracovníky společnosti CYBERTRONIC Labs, nebo zaškolenou sítí obchodníků. Záruka se nevztahuje na následující případy: - Vady vzniklé použitím nesprávného spotřebního materiálu a případné škody v důsledku toho vzniklé. - Vady vzniklé špatnou obsluhou, neodborným, nebo nepřiměřeným zacházením, použitím a instalací, které jsou v rozporu s uživatelskou příručkou, nebo poškozením účinky přepětí v rozvodné síti a na poškození zařízení způsobené nadměrným mechanickým opotřebením. - Na opotřebení věci způsobené jejím obvyklým užíváním. - Vzniklá mechanickým poškozením zboží. - Elektrickým přepětím (viditelně spálené součástky nebo plošné spoje). - Používáním zboží v podmínkách, které neodpovídají svojí teplotou, prašností, vlhkostí, chemickými a mechanickými vlivy jinými než uvádí tato dokumentace. - Neodbornou instalací, zacházením, obsluhou, nebo zanedbáním péče o zboží. - Zboží bylo poškozeno nadměrným zatěžováním nebo používáním v rozporu s podmínkami uvedenými v dokumentaci nebo všeobecnými zásadami. - Provedením nekvalifikovaného zásahu či změnou parametrů bez vědomí výrobce! - Zboží, které bylo upravováno zákazníkem (nátěry, ohýbání atd.) - Zboží bylo poškozeno přírodními živly nebo vyšší mocí. Odpovědnost: - Prodávající nenese odpovědnost za případné problémy vzniklé v důsledku omezené funkčnosti aplikací v důsledku neodborné instalace. - Prodávající negarantuje plnou kompatibilitu prodaných součástí s jinými. 4

5 ÚVOD: Řídící jednotka CAF 01 (Cybertronic Automatic Flushing) je českým výrobkem pocházející z produkce společnosti CYBERTRONIC Unlimited s divize CBI. Vývoj jednotky CAF 01 vznikl na základě sledování chování komerčních, převážně čínských zařízení, které fungují nespolehlivě, nebo zbytečně složitě. O problematice úspory vody ani nemluvě. Spolehlivost a úspora vody byla první priorita při vývoji modulu CAF 01. Systém automatického splachování byl navržen pro dostupnost všem zákazníkům za příznivé ceny. Pokud je zákazník zručný, není problém zakoupit pouze řídící jednotku se sifonem a napasovat ji na jakýkoliv pisoár dle vkusu i cenové dostupnosti. Tím není zákazník vázán jen na dostupné modely, může si tím vytvořit vlastní kombinaci a ušetřit nejméně dalších 15%! Kompatibilita sifonu s elektronikou CAF 01 je více jak 90%, neboť se jedná o univerzální, ale vysoce vyspělý produkt. Univerzálnost a jednoduchost je určená především důmyslným programem, který se dokáže automaticky přizpůsobit jakémukoliv prostředí, podle toho určí množství splachovací vody, míru čistoty vody a kvalitu odpadu. Systém CAF 01 je navržen s maximální spolehlivostí, detekce použití pisoáru zde není prováděna pomocí mikrovlnných senzorů (tzv. radarové pisoáry), nebo optické IR senzory, které reagují na procházející osoby. Pro dodržení maximální spolehlivosti a to za jakýchkoliv podmínek (kolísání vody v sifonu, špatné odvětrání odpadů, měnící se kvalita splachované vody, sluneční záření, pohyb osob, ) musel být vytvořen nový způsob detekce použití pisoáru. Řídící jednotka CAF 01 analyzuje pomocí nerezových elektrod v sifonu kvalitu a složení obsahu. Na základě několika měření, se jednotka CAF 01 sama rozhodne v závislosti na kvalitě čisté splachovací vody, jestli již byl pisoár použit, nebo ne, případně v jaké míře byl použit. Podle toho se stanoví časový interval splachování. Nyní již nedochází k chaotickému splachování a hýření vody! CHARAKTERISTIKA ZAPOJENÍ: 5

6 POPIS FUNKCE CAF 01: Automatický splachovací systém CAF 01 musí být zapojen dle obrázku (obrázek 1.). Jedná se o univerzální zapojení, ovšem sled je nutný zachovat u všech dostupných pisoárů! Z obrázku (obrázek 1.) je patrná funkce celého systému. Jednotka CAF 01 permanentně analyzuje složení obsahu v sifonu, pokud jednotka usoudí, že obsah sifonu již nevyhovuje hygienickým předpokladům, dojde k automatickému spláchnutí. Splachování je provedeno nezbytně krátkou dobu, pro zvýšení úspory vody. Při splachování jednotka stále analyzuje obsah náplně v sifonu, pokud je již obsah čistý, bude splachování ukončeno. Tímto způsobem splachování se může zatím pyšnit pouze jednotka CAF 01. U všech dostupných komerčních automatických splachovačů dochází k splachování na základě časových intervalů, z toho je patrné, že ke splachování dochází chaoticky, splachování obvykle bývá zbytečně dlouhé, neboť komerční systémy nemají možnost analyzovat. Obrázek 1. Ilustrační zapojení systému s automatickým splachováním CAF 01 Princip měření spočívá v neustálém měření vodivosti obsahu v sifonu. Vodivost obsahu může být značně proměnlivá, neboť je závislá na kvalitě splachovací vody. Proto při prvním připojení do rozvodné sítě 230V dojde k automatickému analyzujícímu spláchnutí. Při splachování dochází k výměně obsahu náplně v sifonu a tím si jednotka okamžitě analyzuje kvalitu. Bez analyzovaného spláchnutí by nebyla zajištěna maximální funkčnost a především hospodárnost. Při připojení do rozvodné sítě, si jednotka CAF 01 veškeré nastavení provede sama. Není nutné se o zařízení nijak starat. Jednotka dokáže analyzovat i vysychání sifonu. Při zjištění vysychání sifonu dojde k automatickému spláchnutí. Tohle splachování není nastaveno pevně, odvíjí se od okolních podmínek, které urychlují odpařování tekutin. 6

7 POPIS ZAPOJENÍ: Řídící jednotka disponuje pouze třemi přípojnými body. První konektor je napájecí. Jedná se o kulatý napájecí konektor, který je součástí všech spínaných síťových adaptérů. Je nutné dodržení správné polarity! Kladný napájecí pól (+12V) musí být na prostředním kolíku! Druhý konektor označen ANOD, CATHODE je určen pro připojení elektrod sifonu. Sifon má vyveden svůj konektor kompatibilní s konektorem řídící jednotky CAF 01. Posledním třetím konektorem je zde připojení elektromagnetického ventilu (12V/800mA optimálně). Řídící jednotka obsahuje propojovací kabel pro připojení elektromagnetického ventilu. Způsob zapojení charakterizuje obrázek (obrázek 2.). Prakticky není ani možné zařízení zapojit špatně. Pokud k tomu z nějakých příčin dojde, nedojde ke zničení jednotky CAF 01. Jednotka je navržena s maximální spolehlivostí, má proto integrovány všechny ochrany, znemožňující zničení za dodržení těchto všeobecných pokynů. Obrázek 2.: Způsob zapojení Přibližné rozmístnění komponentů uvnitř pisoáru najdete na obrázku (obrázek 3.). Jedná se o doporučení, pisoáry s horní přípojkou vody vyžadují umístnění elektromagnetických ventilů mimo pisoár, nejlépe do servisní skřínky pod obkladem, kde může být i řídící jednotka CAF 01. Maximální dovolená délka kabelů k sifonu je 5m! Jde o maximální dovolenou testovanou délku. 7

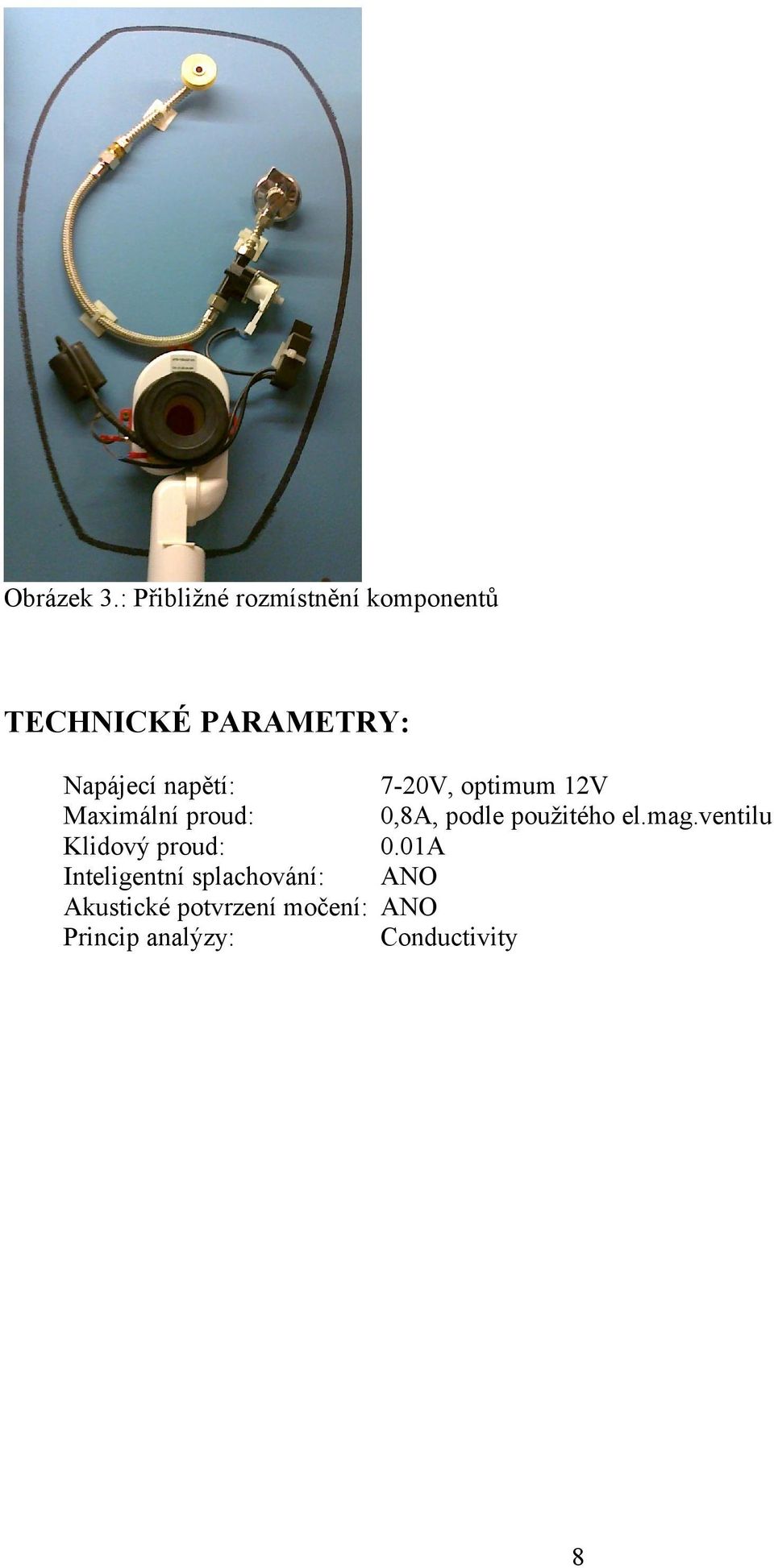

8 Obrázek 3.: Přibližné rozmístnění komponentů TECHNICKÉ PARAMETRY: Napájecí napětí: 7-20V, optimum 12V Maximální proud: 0,8A, podle použitého el.mag.ventilu Klidový proud: 0.01A Inteligentní splachování: ANO Akustické potvrzení močení: ANO Princip analýzy: Conductivity 8
