1 Městský úřad Uničov Masarykovo náměstí č. 1, Uničov tel.: , Odbor životního prostředí tel: , Spisová zn.: Č.j.: ŽP JSo MUUV 9980/2011 ŽP Spis. a skart.zn.: Oprávněná úřední osoba: At5 Ing. Jana Sovová - referent odboru ŽP DATUM: Vodovod Dlouhá Loučka - stavebni povolení OZNÁMENÍ VEŘEJNOU VYHLÁŠKOU O ZAHÁJENÍ STAVEBNÍHO ŘÍZENÍ bez místního šetření a ústního jednání Obec Dlouhá Loučka, IČ: , 1. máje 116, Dlouhá Loučka, zastoupená společností VODIS Olomouc s.r.o., IČ: , Tovární 1059/41, Olomouc (dále jen "stavebník") dne podal a doplnil dne a povolení dle ustanovení 15 zákona č. 254/2001 Sb., o vodách a o změně předpisů (dále jen "vodní zákon") a ustanovení 115 zákona č. 183/2006 řádu, ve znění pozdějších předpisů (dále jen "stavební zákon"), ke zřízení žádost o vydání stavebního některých zákonů, ve znění pozdějších Sb., o územním plánování a stavebním stavby vodního díla: "Vodovod Dlouhá Loučka" (dále jen "stavba") na pozemcích parc.č. 166/8, 166/9, 166/16, 166/28, 180/4 a 180/5 a na pozemkových parcelách zjednodušené evidence č. 75, 160/3, 16511, 165/2, 165/3, 165/4, 165/5, 165/6, 165/7, 165/8, 165/9, 165/10,165/22,165/23,167 a 185 v katastrálním území Horní Sukolom, na pozemcích parc.č. 1730,544,458, 465,469,158,159,261,791,77711,747,1445,1436,874,466, 17, 15, 1179,795,322,1294,1744,362,1745, 272,271,530,167,12,214,1188,865,1044,976,812,213, 217, 218, 411, 219, 630,840,841,781,782,784, 626,566,562,905,903,901,900,1392,826,948,1275, 1190, 1187/1, 1342,1395,1376,1375,1374,1423, 1373, 1761, 1779, 1394, 827, 824, 873, 790, 55, 967, 252, 1180, 1560, 932, 933, 872, 871, 2259, 206 v katastrálním území Dolní Dlouhá Loučka, na pozemcích parc.č. 26/1, 24/2, 365/6, 26/2, 374, 373, 480, 475, 476,474,473/3,490,488,487,489,328/4,328/5, 19/1, 19/13,32811,332/1,33311,333/2, 194/5,75, 76/3, 395, 331/2, st. 3/2, 327, 329/4, 32911, 10/3,482,380/1,329/3, 340/1 v katastrálním území Horní Dlouhá Loučka. Nedílnou součástí tohoto oznámení je přiložený výkres přehledné situace stavby. Uvedeným dnem bylo zahájeno řízení. Městský úřad Uničov, odbor životního prostředí, jako věcně a místně příslušný vodoprávní úřad podle ustanovení 66 zákona č. 128/2000 Sb., o obcích, ve znění pozdějších předpisů, ustanovení 11 zákona č. 500/2004 Sb., správní řád, ve znění pozdějších předpisů (dále jen "správní řád") a ustanovení 104 odst. 2 písmo c) a 106 zákona č. 254/2001 Sb., o vodách a o změně některých zákonů (dále jen "vodní zákon"), ve znění pozdějších předpisů, s působností speciálního stavebního úřadu podle ustanovení 15 odst. 4 vodního zákona a ustanovení 15 odst. 1 písmo d) zákona č. 183/2006 Sb., o územním plánování a stavebním řádu, ve znění pozdějších předpisů (dále jen "stavební zákon"), oznamuje v souladu s ustanovením 47 správního řádu, 115 vodního zákona a 112 odst. 1 stavebního zákona zahájení vodoprávního řízení. Jelikož jsou mu dobře známy poměry stavby a žádost poskytuje dostatečný podklad pro posouzení, upouští ve smyslu ustanovení 112 odst. 2 stavebního zákona od ústního jednání a místního šetření.

2 str. 2 Sp.zn. ŽP II JSo Současně stanovuje podle 112 odst. 2 stavebního zákona lhůtu 10 dnů ode dne doručení oznámení, ve které mohou dotčené orgány uplatnit svá stanoviska a účastníci řízení své námitky, popřípadě důkazy. K později uplatněným závazným stanoviskům, námitkám, popř. důkazům nebude přihlédnuto ( 115 odst. 8 vodního zákona a 112 odst. 2 stavebního zákona). Popis stavby: Navrhovaná stavba řeší vybudování vodovodu pro zásobování obce Dlouhá Loučka pitnou vodou ze skupinového vodovodu Uničov, tj. výstavbu vodovodní sítě včetně přiváděcího řadu, čerpací stanice a podzemního vodojemu v obci Dlouhá Loučka. Podstatná část přiváděcího řadu Pl je vedena v kraji pole, 2x kříží státní silnici 11/449. Čerpací stanice (ČS) Dlouhá Loučka je situována při jihozápadním okraji obce do zeleného pásu těsně vedle silnice 11/449. Objekt vodojemu (VDJ) Dlouhá Loučka je situován do zatravněného svahu s prům. sklonem 25% při severovýchodním okraji obce. Vodovodní rozváděcí řady v obci jsou vedeny v chodníku nebo v zeleném pásu podél silnic SSOK a místních komunikací. V místech stísněných prostorových podmínek jsou řady vedeny v kraji vozovky nebo přímo v komunikaci s asfaltovým povrchem. Předmětem SO 01 S002 S003 S005 S006 stavebního řízení jsou následující stavební objekty: Přiváděcí řad P1 ČS Dlouhá Loučka (čerpací stanice) VDJ Dlouhá Loučka (vodojem) Výtlačné řady Rozváděcí řady SO 01 Přiváděcí řad P1: Přiváděcí řad Pl zajistí přívod pitné vody pro obec, je navržen z tlakových potrubí z polyetylénu - I00 RC SDR /13,4. Celková délka řadu je 2603,70 m. Je situován mezi novou vodoměrnou šachtou při jižním okraji obce Horní Sukolom a novou čerpací stanicí pro obec Dlouhá Loučka. Přiváděcí řad Pl, který 2x kříží státní silnici 11/449. bude napojen na vodovodní řad DN 200, přiváděcí pitnou vodu ze skupinového vodovodu Uničov kjižnímu okraji obce Horní Sukolom (Skupinový vodovod SOMU sever - I. část). Na přiváděcí řad Pl jsou napojeny dva rozváděcí řady Pl-1 a PI-2 pro zásobování pitnou vodou rodinných domků na jihozápadním okraji obce Dlouhá Loučka. Název řadu Pl P I-I PI-2 celková délka Délka potrubí [m] 2603,70 68,60 81,30 Profil potrubí [mm] 225/13.4 Materiál potrubí SDR ,60 SO 02 ČS Dlouhá Loučka - obdélníkového půdorysu 5,40 x 3,80 m je navržena z železobetonu s tloušťkou dna a stěn 400 mm. Strop tvoří železobetonová deska tloušťky 200 mm s tepelnou izolací, hydroizolací a násypem z hlíny. V těsné blízkosti šachty bude umístěn stožár výšky 6,0 m pro umístění antény pro rádiový přenos. Stožár bude uchycen do betonové patky 0,65xO,65x 1,5 m. V patce bude osazena chránička pro rádiové rozvody. Tato chránička bude zavedena do rozvaděče. SO 03 VDJ Dlouhá Loučka - vodojem pitné vody je tvořen dvěma akumulačními nádržemi, každá o objemu 250 m3 s max. výškou vody 4,0 m. Akumulační nádrže jsou navrženy jako podzemní nádrže se vstupem z armaturní komory vodojemu, každá vnitřního půdorysného rozměru 8,Ox8,0 m. Annaturní komora, společná pro obě akumulační nádrže má vnitřní rozměr 4,0 x 6 m. Podzemní část je ze železobetonu, obvodové stěny nadzemní části budou vyzděny z keramických bloků POROTHERM na ti. 400 mm. Zastřešení armaturní komory a nadzemního vstupu do akumulačních nádrží je tvořeno dřevěnou krovovou konstrukcí s bedněním a tepelnou izolací. Střešní krytinu tvoří asfaltový (tzv. bonnský) šindel. Každá akumulační nádrž pitné vody je opatřena samostatným přívodním potrubím DN 100 a odběrným potrubím DN 150 vybaveným sacím košem s odbočkou DN 65 pro případné napojení AT stanice Valšův Důl. Trubní vedení DN 80 pro vypuštění nádrže a trubní vedení DN 150 bezpečnostního přelivu bude zaústěno každý přes vlastní zápachovou uzávěru do společného odpadního

3 str. 3 Sp.zn. ŽP 410/2011 JSo potrubí DN 200. Na odpadním potrubí je ve zpevněné ploše před vstupem do vodojemu navržena kontrolní šachta. Odpadní potrubí z kanalizačního PVC potrubí DN 200 v délce 31,0 m bude ukončeno výustním objektem pod svahem polní cesty. Veškeré trubní vedení uvnitř armaturní komory a VDJ bude z nerez oceli. Napájení 3 veškeré elektroinstalace v armaturní komoře vodojemu 2x250 m bude z rozvaděče osazeného uvnitř objektu. Veškeré kabelové rozvody budou celoplastové s PVC izolací a s PVC pláštěm typu CYKY, uloženými v plastových kabelových žlabech. V místnosti vstupu bude umístěn rozvaděč rádiových přenosů. Na střeše armaturní komory bude osazena anténa pro rádiový přenos. Oplocení areálu VDJ Dlouhá Loučka je navrženo z ocelových sloupků a drátěným pletivem s PVC povlakem (zeleným) v. 1,6 m +3x ostnatým drátem. Vjezdová dvoukřídlá brána 3,7 m bude svařena z ocelových profilů. Celková délka oplocení včetně vstupní brány bude 107,10 m, celková výška oploceníje 2,13 m Výtlačné řady - výtlačný řad V 1 je napojen na společný výtlak dvou čerpadel za vnějším lícem šachty ČS aje ukončen cca 1,0 m před vnějším lícem suterénu armaturní komory VDJ Dlouhá Loučka, kde se napojuje na trubní vybavení armaturní komory vodojemu. Výtlačný řad V2 je navrhován pro výhledové zásobování místní části Valšův Důl, oba volné konce V2 budou opatřeny zaslepovací přírubou. Výtlačný řad V3 zajišťuje propojení nové čerpací stanice pro obec Dlouhá Loučka s rozváděcím řadem,,1". Toto propojení bude zajišťovat zásobování obce pitnou vodou čerpáním přímo do sítě v případě odstávky výtlačného řadu VI nebo vodojemu. Potrubí výtlačných řadů VI a V2 bude uloženo do společné rýhy s rozváděcím řadem,,1". Na výtlačném potrubí nesmí být umístěny vodovodní přípojky. Název řadu VI V2 V3 celková délka. Délka potrubí [ml 3564,00 155,10 38,35 Profil potrubí [mm] 160/14.6 Materiál potrubí 3757, Rozváděcí řady - rozváděcí řad" 1" přivádí vodu z vodojemu Dlouhá Loučka. Společně s řadem,,2" tvoří řad,,1" základní okruhovou síť v obci. Na řad,,2" se napojuje řad,,3", který je páteřním řadem pro ulici Újezdská a z ní odbočující vodovodní řady. Na řady,,1" a řady,,2" navazují další převážně větevnaté vodovodní řady. Okruhová síť je propojena cca v 1/3 obce řadem,,1-7". Na řadu,,2" jsou navrženy dva nadzemní hydranty v profilu DN 80, jeden je navržen před požární zbrojnicí, druhý na konci řadu,,2-2". Název řadu Délka řadu [ml 767, ,10 169,65 16,50 162,25 91,60 45,50 48,50 20,90 71,05 453,90 39,20 451,35 379,45 605,20 142,70 15,60 152, ,50 Profil potrubí 160/ /14.6 [mm] Materiál potrubí

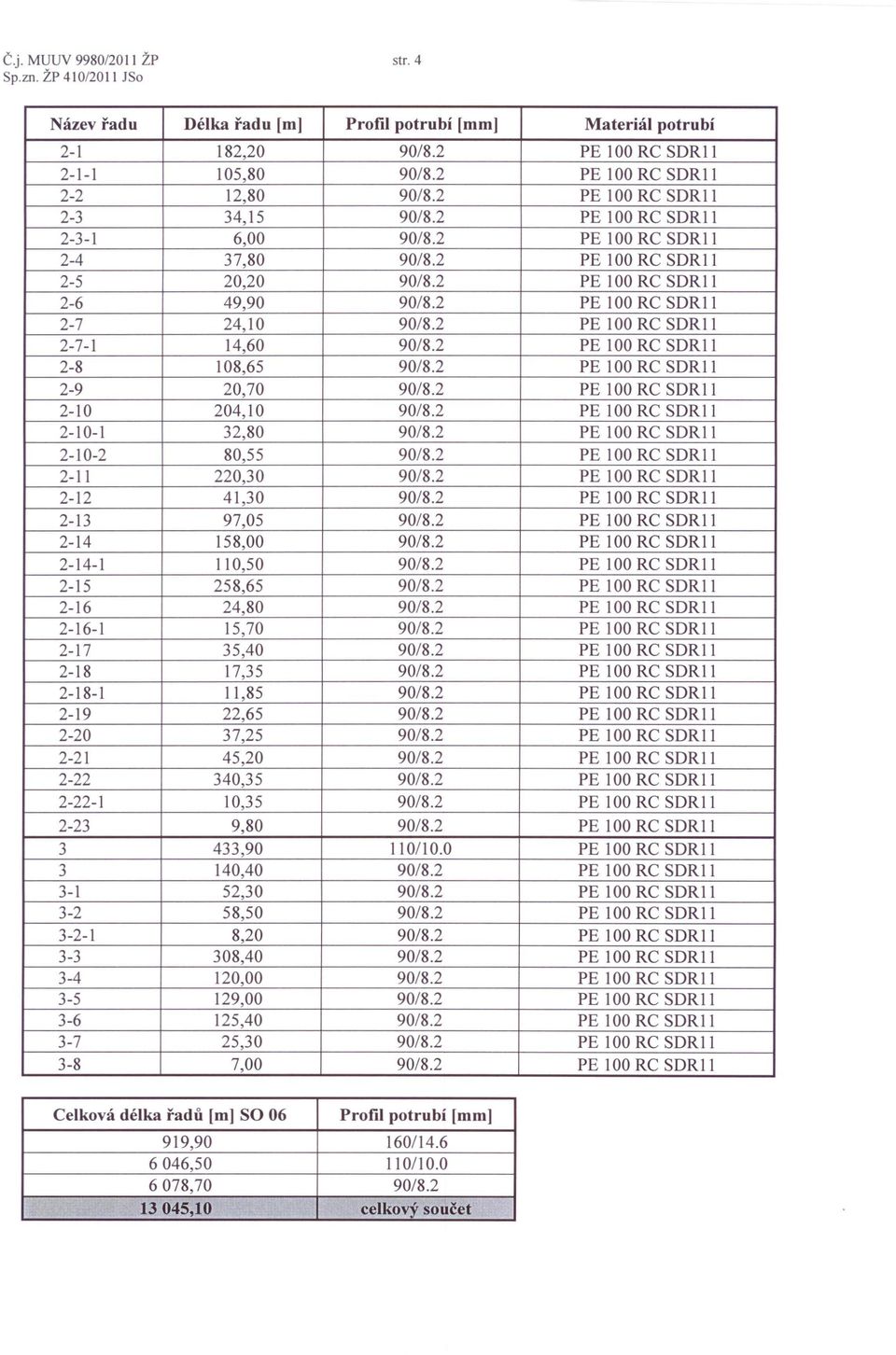

4 Sp.zn. ŽP 410/2011 JSo Název řadu str. 4 Délka řadu lm] Profil potrubí [mm] 182,20 105,80 12,80 34,15 6,00 37,80 20,20 49,90 24,10 14,60 108,65 20,70 204,10 32,80 80,55 220,30 41,30 97,05 158,00 110,50 258,65 24,80 15,70 35,40 17,35 11,85 22,65 37,25 45,20 340,35 10,35 9,80 433,90 140,40 52,30 58,50 8,20 308,40 120,00 129,00 125,40 25,30 7, Celková délka řad ů [m] SO 06 Profil potrubí [mm] 919, , , ,10 160/14.6 celkový součet Materiál potrubí SDRII SDRII

5 Sp.zn. ŽP 410/2011 JSo str. 5 Provozní soubory: PS 01 ČS Dlouhá Loučka Přiváděcí řad PI se před lícem čerpací stanice (ČS) napojuje přes přírubový spoj na nerezové potrubí DN 200, které je součástí trubního vybavení čerpací stanice. Na odbočce přívodního potrubí bude osazeno šoupátko DN 80 a koncovka pro požární hadici, pomocí které je umožněno vypouštění potrubí v ČS. V ČS budou osazena dvě vertikální článková čerpadla. Za lícem šachty se výtlačné potrubí napojuje přes přírubový spoj na výtlačný řad V 1. Ze společného výtlaku v čerpací stanici je navržena odbočka DN 100 s uzávěrem. Tato odbočka se napojuje na výtlačný řad V3, který je propojen s rozváděcím řadem,,1" a umožňuje v případě poruchy na výtlačném řadu VI nebo při odstávce vodojemu zásobovat obyvatelstvo pitnou vodou čerpáním přímo do sítě. Do prohloubené jímky bude vsazeno odvodňovací ponorné čerpadlo pro přečerpání případné vody ze dna šachty. Výtlačné potrubí čerpadla bude zaústěno do propustku, který vede v těsné blízkosti čerpací stanice. Napojení strojně technologického zařízení a světelné elektroinstalace bude z rozvaděče osazeného ve sloupku vedle šachty. V těsné blízkosti šachty bude umístěn stožár výšky 6,0 m pro umístění antény pro rádiový přenos. Veškerá data z ČS budou přenášena do vodojemu Dlouhá Loučka. PS 02 VDJ Dlouhá Loučka Do vodojemu (VDJ) je přítok přiváděcím řadem, který je před vnější stěnou vodojemu napojen přírubovým spojem na nerezové ocelové přívodní potrubí, které je dále rozvětveno na dva přítoky, do dvou komor vodojemu. Vyústění obou přítoků je nad max. hladinu vodojemu. Každá akumulační nádrž je vybavena bezpečnostním přelivem DN 150 a vypouštěcím potrubím DN 100. Přelivné potrubí je osazeno vodním uzávěrem, jehož plnění je zajištěno propojením s vypouštěcím potrubím G 3/4". Oba přelivy DN 150 jsou napojeny na společné odpadní potrubí DN 200. Pro hygienické zabezpečení pitné vody bude ve vstupní části do VDJ umístěna automatická dávkovací stanice 100% roztoku chlornanu sodného NaClO. PS 03 Měření a ovládání, ASŘ Z čerpací stanice se budou do vodojemu přenášet tyto údaje: běh čerpadla, porucha čerpadla, všechny signalizované stavy, všechny blokované stavy, měření tlaku na sání, měření tlaku na výtlaku, měření průtoku, vniknutí do objektu, frekvence (výstup frekvenčního měniče). Z vodojemu se budou do dispečinku (počítač na obecním úřadu) přenášet tyto údaje: všechny hodnoty z ČS, měření hladiny, všechny blokované stavy, měření průtoku na přítoku, měření průtoku na odtoku, vniknutí do objektu. PS 04 Rádiové přenosy Čerpací stanice bude pomocí rádiových vln komunikovat s vodojemem, přičemž veškerá data se budou shromažďovat ve stanici na vodojemu. Z vodojemu budou přenášena data na dispečink, který bude na obecním úřadu. V případě změny provozovatele vodovodní sítě budou data z vodojemu přenášena na dispečink nového provozovatele. 3 Přívodní kabely NN k šachtě ČS Dlouhá Loučka a k VDJ Dlouhá Loučka 2x250m stávajícího nadzemního vedení NN rozvodné sítě v obci. budou napojeny ze Výstavbou vodovodních řadů dojde 3x ke křížení významného vodního toku Oslava (ve 4,2 km, 5,95 km a 6,84 km). Křížení bude provedeno metodou horizontálně řízeného vrtání, potrubí bude uloženo v chráničce, jejíž konce budou zatěsněny. Výstavbou dojde také ke křížení vodního náhonu, u řadu" 1" 3x a u řadu,,2" včetně odbočujících větví celkem 4x. Je zde navržena technologie horizontálně řízeného vrtání, vtahování potrubí bez chráničky - bude použito potrubí s vnější ochrannou vrstvou nebo vícevrstvé potrubí. Řad,,2-23" bude křížit vodní náhon a silnici IV449 protlačením ocelové chráničky, ve které bude potrubí kluzně uloženo, oba konce chrániček budou zatěsněny manžetou. Řad,,3-2" kříží vodní náhon pro zahradnictví a zelinářství, které sídlí na konci ulice Újezdská. Křížení náhonu je navrženo překopem, po dobu výstavby bude řešeno provizorní převedení vody v náhonu potrubím DN 200. Metoda horizontálně řízeného vrtání je navržena i v místě trasy řadu,,1", která je v blízkosti opěrné zídky protipovodňové hráze; v místě souběhu řadu,,2" s protipovodňovou hrází. Další horizontálně řízeného vrtání je navrženo v místech stísněných prostorových podmínek (ulice Úzká) a v místech, kde trasa řadu vede v delším úseku v silnici nebo zpevněné ploše a nepředpokládají se v tomto úseku domovní přípojky. Křížení řadů se silnicemi ve správě SSOKje navrženo protlakem ocelové chráničky.

6 str. 6 Sp.zn. ŽP 410/2011 JSo Stavbou dojde k dotčení státní silnice 11/449 Uničov - Rýmařov. Dotčeny budou také místní komunikace silnice III/449, IIV4491 a III/4492, IIV4451 a III/ Realizací stavby rovněž dojde k dotčení inženýrských sítí nebo jejich ochranných pásem společností Telefonica 02 Czech Republic, a.s., RWE Distribuční služby, S.r.o., ČEZ Distribuce, a.s. a SITKA s.r.o. (provozovatel veřejné kanalizace, vlastníkem je Obec Dlouhá Loučka). Část stavby se nachází v přírodním parku Sovinecko. Další podrobnosti jsou uvedeny v projektové dokumentaci stavby vypracované ve společnosti VODIS Olomouc s.r.o., Tovární 1059/41, Olomouc, pod zakázkou Č v dubnu 2011, dokumentace byla osvědčená Ing. Antonínem Bouchalem, držitelem osvědčení Autorizovaný inženýr pro vodohospodářské stavby, ČKAIT Účastníci řízení a dotčené orgány státní správy mohou do podkladů pro vydání rozhodnutí nahlédnout na MěÚ Uničov, odboru životního prostředí, Masarykovo nám. 22, 1. poschodí, dveře Č. 224, v Po a St 7,30-11,30 hod. a 12,30-17,00 hod, Út, Čt a Pá po předchozí telefonické dohodě. Poučení Účastník řízení může podle 114 odst. 1 stavebního zákona uplatnit námitky proti projektové dokumentaci, způsobu provádění a užívání stavby nebo požadavkům dotčených orgánů, pokud je jimi přímo dotčeno jeho vlastnické právo nebo právo založené smlouvou provést stavbu nebo opatření nebo právo odpovídající věcnému břemenu k pozemku nebo stavbě. K připomínkám a námitkám účastníků řízení, které byly nebo mohly být uplatněny při územním řízení, při pořizování regulačního plánu nebo při vydání územního opatření o stavební uzávěře anebo územního opatření o asanaci území, se podle 114 odst. 2 stavebního zákona nepřihlíží. Nechá-Ii se některý z účastníků zastupovat, předloží jeho zástupce písemnou plnou moc. / MĚSTSKÝ ÚŘAD V UNIČOVĚ okres Olomouc Ing. Jana Sovová referent odboru životního prostředí MěÚ Uničov 7 Příloha: Přehledná situace stavby Doručení: Podle 25 a 144 správního řádu a 113 stavebního zákona v řízení s velkým počtem účastníků řízení může vodoprávní úřad uvědomit účastníky o zahájení řízení veřejnou vyhláškou. Z těchto důvodů toto oznámení bude doručeno veřejnou vyhláškou. Doručení veřejnou vyhláškou se provede tak, že se písemnost vyvěsí po dobu 15 dnů způsobem v místě obvyklým (úřední deska). Dle ustanovení 25 a 26 správního řádu je písemnost zveřejněna také na úřední desce v elektronické podobě na adrese Patnáctým dnem po vyvěšení se písemnost považuje za doručenou. vyvěšeno: :.~;/p.(t.. l datu, po ~~;~a~~~eov Jiřina Šenková o\u"es ororoouc le;oo;o~ L---=-=-'"'="-' -21- sejmuto~~~~.:,!~ft-;;'~itk~. Jiřina Šenk ová ' MĚSTO unit-ov] okres Olomouc '-- 'c_: ~ -21-

7 Sp.zn. ŽP 410/20 II JSo str. 7 Obdrží: účastníci vodoprávního řízení (doporučeně do vlastních rukou - D): VODIS Olomouc s.r.o., Tovární 1059/41, Olomouc (zástupce účastníka řízení Obce Dlouhá Loučka, 1. máje 116, Dlouhá Loučka) ostatní účastníci řízení - formou veřejné vyhlášky dotčené orgány státní správy a ostatní (doporučeně - dl: Městský úřad Uničov, odbor výstavby a úřad územního plánování, Masarykovo nám. 1, Uničov Městský úřad Uničov, odbor dopravy a silničního hospodářství, Masarykovo nám. 1, Uničov Městský úřad Uničov, odbor životního prostředí - orgán ochrany přírody, Masarykovo nám. 1, Uničov Městský úřad Uničov, odbor životního prostředí - orgán státní správy lesa, Masarykovo nám. 1, Uničov Obecní úřad Dlouhá Loučka, 1. máje 116, Dlouhá Loučka Krajská hygienická stanice Olomouckého kraje se sídlem v Olomouci, Wolkerova 6, Olomouc Hasičský záchranný sbor Olomouckého kraje, územní odbor Olomouc, Schweitzerova 91, Olomouc úřady pro vyvěšení a podání zprávy o datu vyvěšení a sejmutí: Městský úřad Uničov, odbor organizační a vnitřních věcí, Masarykovo nám. 1, Uničov Obecní úřad Dlouhá Loučka, 1. máje 116, Dlouhá Loučka na vědomí (d): Obec Dlouhá Loučka, 1. máje 116, Dlouhá Loučka spis - lx
