Vyhláška č. xx/2012 Sb., o energetické náročnosti budov. ze dne 2012, Předmět úpravy

Transkript

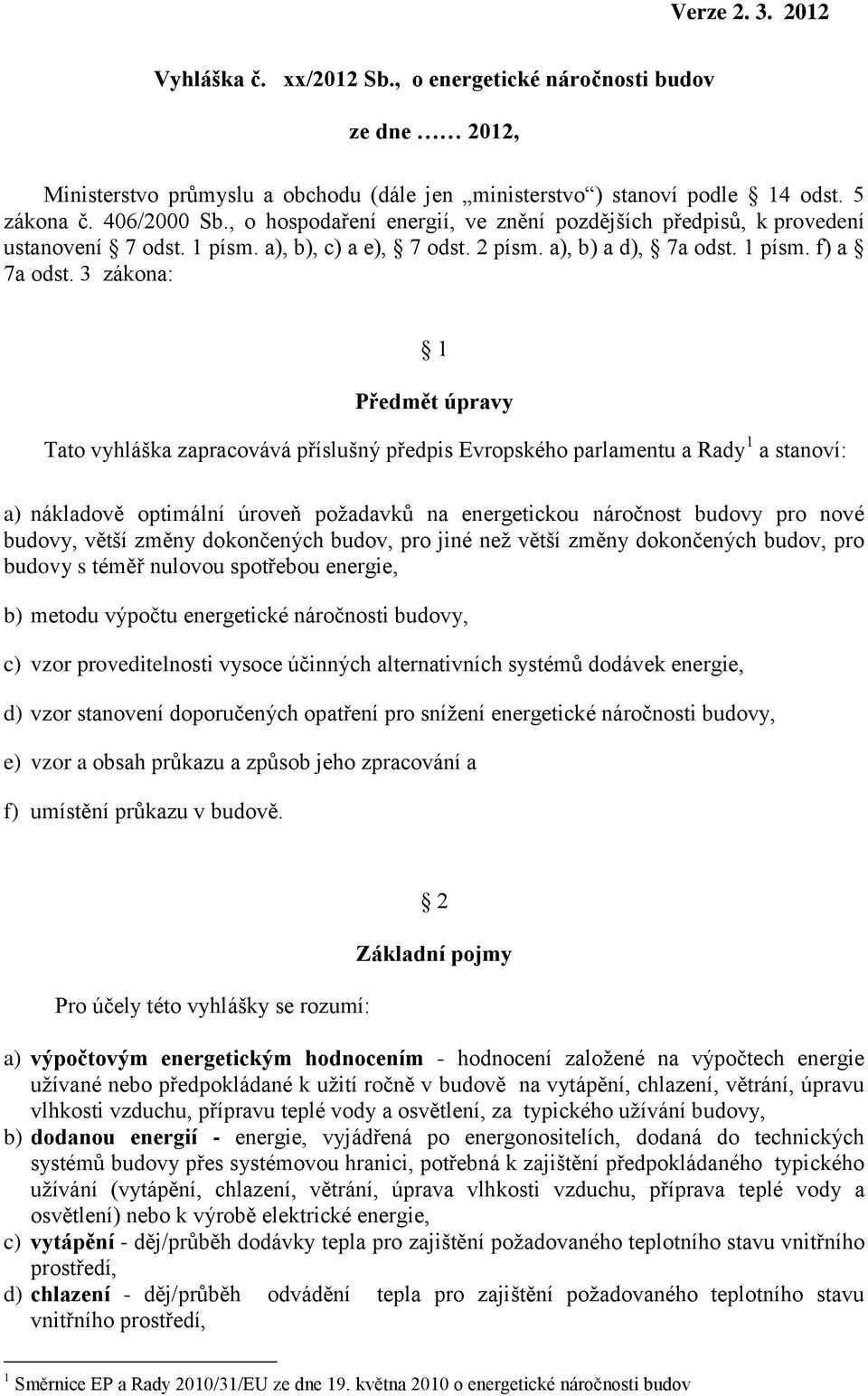

1 Verze Vyhláška č. xx/202 Sb., o energetické náročnosti budov ze dne 202, Ministerstvo průmyslu a obchodu (dále jen ministerstvo ) stanoví podle 4 odst. 5 zákona č. 406/2000 Sb., o hospodaření energií, ve znění pozdějších předpisů, k provedení ustanovení 7 odst. písm. a), b), c) a e), 7 odst. 2 písm. a), b) a d), 7a odst. písm. f) a 7a odst. 3 zákona: Předmět úpravy Tato vyhláška zapracovává příslušný předpis Evropského parlamentu a Rady a stanoví: a) nákladově optimální úroveň požadavků na energetickou náročnost budovy pro nové budovy, větší změny dokončených budov, pro jiné než větší změny dokončených budov, pro budovy s téměř nulovou spotřebou energie, b) metodu výpočtu energetické náročnosti budovy, c) vzor proveditelnosti vysoce účinných alternativních systémů dodávek energie, d) vzor stanovení doporučených opatření pro snížení energetické náročnosti budovy, e) vzor a obsah průkazu a způsob jeho zpracování a f) umístění průkazu v budově. Pro účely této vyhlášky se rozumí: 2 Základní pojmy a) výpočtovým energetickým hodnocením - hodnocení založené na výpočtech energie užívané nebo předpokládané k užití ročně v budově na vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody a osvětlení, za typického užívání budovy, b) dodanou energií - energie, vyjádřená po energonositelích, dodaná do technických systémů budovy přes systémovou hranici, potřebná k zajištění předpokládaného typického užívání (vytápění, chlazení, větrání, úprava vlhkosti vzduchu, příprava teplé vody a osvětlení) nebo k výrobě elektrické energie, c) vytápění - děj/průběh dodávky tepla pro zajištění požadovaného teplotního stavu vnitřního prostředí, d) chlazení - děj/průběh odvádění tepla pro zajištění požadovaného teplotního stavu vnitřního prostředí, Směrnice EP a Rady 200/3/EU ze dne 9. května 200 o energetické náročnosti budov

2 e) větrání - děj/činnost dodávající a odvádějící přirozeně nebo nuceně vzduch do nebo z vnitřního prostoru budovy pro zajištění hygienicky požadovaného stavu vnitřního prostředí, f) úprava vlhkosti vzduchu - děj/činnost přidávající nebo odebírající vodní páru do nebo ze vzduchu pro zajištění požadované vlhkosti vzduchu vnitřního prostoru budovy. Úprava vlhkosti vzduchu je zajišťována odvlhčováním nebo zvlhčováním. Odvlhčování je děj/činnost odstraňující vodní páru ze vzduchu. Zvlhčování je děj/činnost přidávající vodní páru do vzduchu, g) příprava teplé vody - děj/průběh dodávky tepla za účelem zvýšení teploty vstupní vody tak, aby byla zajištěna požadovaná výstupní teplota, h) osvětlení - děj/činnost zajišťující potřebnou intenzitu osvětlení 2, i) energonositel - hmota nebo jev, které mohou být použity k výrobě mechanické práce nebo tepla nebo na ovládání chemických nebo fyzikálních procesů, j) potřeba energie - energie dodávaná nebo odebíraná v místě jejího konečného užití, k) potřeba energie na vytápění nebo chlazení -energie, kterou je potřeba dodat technickým systémem vytápění nebo odebrat technickým systémem chlazení, za účelem udržování požadovaného teplotního stavu vnitřního prostředí během daného časového období; součástí potřeby energie na vytápění je také potřeba energie na infiltraci což je potřeba energie pro tepelnou úpravu infiltrovaného vzduchu na teplotní parametry nutné pro vytápěný prostor, l) potřeba energie na větrání - energie, která je potřeba dodat technickému systému větrání pro tepelnou úpravu větraného vzduchu ve větraných prostorách dle požadavků na teplotní parametry nutné pro větraný prostor; součásti potřeby energie na větrání je také potřeba energie na dopravu větraného vzduchu což je elektrická energie, která je potřeba dodat technickému systému větrání pro přívod a odvod větraného vzduchu do/z větraného prostoru, m) přirozené větrání větrání založené na principu teplotního rozdílu vnitřního a venkovního vzduchu a na principu účinku větru n) nucené větrání větrání pomocí mechanického zařízení o) potřeba energie na úpravu vlhkosti vzduchu - potřeba energie na odvlhčování a zvlhčování. Potřeba energie na odvlhčování a zvlhčování je latentní teplo vodní páry, které je potřeba odebrat nebo dodat technickým systémem budovy pro zajištění požadované minimální nebi maximální vlhkosti vzduchu v klimatizovaném prostoru, p) potřeba energie na přípravu teplé vody - energie, kterou je potřeba dodat potřebnému množství připravované teplé vody ke zvýšení její teploty z teploty studené vody ze sítě na předepsanou výstupní teplotu v místě dodávky, q) potřeba energie pro osvětlení -elektrická energie, kterou je potřeba dodat k zajištění předepsané hodnoty intenzity osvětlení a k zajištění regulace světelných podmínek ve vnitřních prostorách. Do této potřeby energie se nezahrnuje potřeba energie pro osvětlení, které přímo nesouvisí s náplní činností v budově, jako je například slavnostní osvětlení historických budov, osvětlení veřejných průchodů apod., r) zónou - celá budova nebo její ucelená část s podobnými vlastnostmi vnitřního prostředí a režimem užívání, kde dodaná energie pochází ze stejné skladby technických systémů, s) vytápěnou zónou - zóna, v níž je zajišťován požadovaný stav vnitřního prostředí vytápěním, t) chlazenou zónou - zóna, v níž je zajišťován požadovaný stav vnitřního prostředí chlazením, u) větranou zónou - zóna, v níž je zajišťován požadovaný stav vnitřního prostředí větráním, 2 ČSN EN 2665 Světlo a osvětlení Základní termíny

3 w) pomocnou energií - energie potřebná pro provoz technických systémů vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravy teplé vody a osvětlení k zajištění podmínek pro typické užívání budovy, x) typickým užíváním budovy - užívání nebo předpokládané užívání budovy v souladu s podmínkami vnitřního a venkovního prostředí a provozu stanovené pro účely výpočtu energetické náročnosti budovy, y) účinnost technických systémů - podíl potřeby energie a součtu dodané energie pro jednotlivé technické systémy, z) systémovou hranicí - plocha tvořená vnějším povrchem konstrukcí ohraničujících zónu, aa) venkovním prostředím - venkovní vzduch, vzduch v přilehlých nevytápěných prostorech, přilehlá zemina, sousední budova a jiná sousední zóna 3, ab) vnitřním prostředím - prostředí uvnitř budovy nebo zóny, které je definováno návrhovými hodnotami teploty, relativní vlhkosti vzduchu a objemového toku výměny vzduchu, případně rychlostí proudění vnitřního vzduchu a požadované intenzity osvětlení uvnitř budovy nebo zóny, ac) primární energií - energie, která neprošla žádným procesem přeměny. ad) faktorem primární energie množství primární energie dělené množstvím dodané energie, kde primární energie je ta, která se požaduje pro dodávku jedné jednotky dodané energie při započítání neobnovitelné energie potřebné na těžbu, zpracování, uskladnění, dopravu, výrobu, transformaci, šíření, rozvedení a jakékoliv další operace nutné k dodávce do budovy, ve které se dodaná energie využije; pro účely této vyhlášky se používá pouze faktor primární neobnovitelné energie, ae) referenční budova - výpočtově definovaná budova téhož druhu, stejného geometrického tvaru a velikosti včetně prosklených ploch a částí, stejné orientace ke světovým stranám, stínění okolní zástavbou a přírodními překážkami, stejného vnitřního uspořádání a se stejným typem typického užívání jako hodnocená budova, avšak s hodnotami referenčních vlastností budovy, jejich konstrukcí a technických systémů budovy uvedených v příloze č. této vyhlášky. 3 Ukazatelé energetické náročnosti budovy () Energetická náročnost budovy je dána ukazateli energetické náročnosti budovy. (2) Ukazatelé energetické náročnosti budovy jsou a) celkové roční množství dodané energie (dále jen celková dodaná energie ), b) dílčí roční množství dodané energie pro technické systémy vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody, osvětlení a pomocné energie pro tyto technické systémy budovy (dále jen dílčí dodané energie ), c) celkové roční množství primární energie (dále jen celková primární energie ), d) průměrný součinitel prostupu tepla obálkou budovy, e) součinitelé prostupu tepla konstrukce na systémové hranici, f) účinnost technických systémů. 3 ČSN Tepelná ochrana budov Část 3: Návrhové hodnoty veličin

4 (3) Z ročních hodnot celkové dodané energie, primární energie a dílčích dodaných energií se získají měrné hodnoty vydělením celkovou energeticky vztažnou plochou. (4) Ukazatelé energetické náročnosti hodnocené budovy a ukazatelé energetické náročnosti referenční budovy se stanoví podle metody uvedené v 5 této vyhlášky. 4 Požadavky na energetickou náročnost budovy () Požadavky na energetickou náročnost nové budovy jsou splněny pokud ukazatele energetické náročnosti hodnocené budovy uvedené v 3 odst. 2 písm. a), c) a d) této vyhlášky nejsou vyšší než požadované hodnoty ukazatelů energetické náročnosti referenční budovy. (2) Požadavky na energetickou náročnost při jiné než větší změně a při větší změně dokončené budovy do 70 % celkové plochy obálky budovy jsou splněny pokud jsou dodrženy současně následující podmínky a) ukazatel energetické náročnosti hodnocené budovy pro měněné stavební prvky obálky budovy uvedený v 3 odst. 2 písm. e) této vyhlášky není vyšší než požadované hodnoty ukazatele energetické náročnosti referenční budovy nebo ukazatel energetické náročnosti hodnocené budovy uvedený v 3 odst. 2 písm. d) této vyhlášky není vyšší než doporučená hodnota ukazatele energetické náročnosti referenční budovy, b) ukazatel energetické náročnosti hodnocené budovy pro měněné technické systémy uvedený v 3 odst. 2 písm. f) této vyhlášky není menší než požadované hodnoty ukazatele energetické náročnosti referenční budovy. (3) Požadavky na energetickou náročnost při větší změně dokončené budovy nad 70 % celkové plochy obálky budovy jsou splněny pokud ukazatelé energetické náročnosti hodnocené budovy uvedené v 3 odst. 2 písm. a), c) a d) této vyhlášky nejsou vyšší než požadovaná hodnota ukazatelů energetické náročnosti referenční budovy. (4) Kromě vyhodnocení ukazatelů energetické náročnosti nutných ke splnění požadavků na energetickou náročnost budov u nové budovy nebo při větší změně dokončené budovy nad 70 % celkové obálky budovy se porovnávají také další ukazatele energetické náročnosti uvedené v 3 odst. 3 této vyhlášky. U porovnání těchto ukazatelů energetické náročnosti se nepožaduje splnění požadavků na energetickou náročnost budov. (5) Při prodeji nebo pronájmu budovy nebo části budovy a u všech budov užívaných orgánem veřejné moci s celkovou energetickou vztažnou plochou podle 7a odst. písm. b) zákona o hospodaření energií se nepožaduje splnění požadavků na energetickou náročnost budovy, ale ukazatelé energetické náročnosti hodnocené budovy uvedené v 3 této vyhlášky se pouze porovnají s odpovídajícími ukazateli energetické náročnosti referenční budovy. Porovnají se alespoň ukazatelé uvedené v 3 odst. 2 písm. a), b) a d) této vyhlášky.

5 5 Metody stanovení ukazatelů energetické náročnosti budovy () Všechny ukazatele energetické náročnosti referenční budovy uvedené v 3 této vyhlášky se stanovují pouze výpočtem. Do výpočtu ukazatelů energetické náročnosti referenční budovy se použijí referenční hodnoty uvedené v příloze č. této vyhlášky. (2) Výpočet celkové dodané energie a dílčí dodané energie pro technické systémy vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody, osvětlení a pomocné energie pro tyto technické systémy se stanoví podle 6 této vyhlášky. (3) Výpočet celkové primární energie se stanoví podle 7 této vyhlášky. (4) Vypočet průměrného součinitele prostupu tepla obálkou budovy a součinitele prostupu tepla konstrukcí se stanoví podle příslušných technických norem 4. (5) Výpočet účinnosti technických systémů vytápění, chlazení, větrání, úpravy vlhkosti vzduchu, přípravy teplé vody, osvětlení a pomocných systémů se stanoví podle jiného právního předpisu 5 a příslušných technických norem. 6 Výpočet celkové dodané energie a dílčích dodaných energií () Výpočet celkové dodané energie se provádí výpočtovou metodou s intervalem výpočtu nejvýše jednoho měsíce. (2) Celková dodaná energie do budovy se stanoví na základě celkové potřeby energie 6 budovy, dané součtem dílčích dodaných energií, vyjádřených po energonositelích. (3) Dodaná energie na vytápění a dodaná energie na chlazení se stanoví na základě potřeby energie na vytápění a potřeby energie na chlazení, včetně pomocné energie na provoz technického systému k vytápění a chlazení 7. 4 Výpočtové metody např. podle ČSN Tepelná ochrana budov Část 4: Výpočtové metody 5 Zákon č. 22/997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů 6 ČSN EN 5603 Energetická náročnost budov - Celková potřeba energie a definice energetických hodnocení, ČSN EN 527 Energetická náročnost budovy - Metody pro vyjádření energetické náročnosti a pro energetickou certifikaci budov 7 ČSN EN ISO Výpočet potřeby energie pro vytápění a chlazení, ČSN EN 536- Tepelné soustavy v budovách Výpočtová metoda pro stanovení energetických potřeb a účinností soustavy Část : Všeobecné požadavky, Část 2-: Sdílení tepla pro vytápění, Část 2-3: Rozvody tepla pro vytápění, ČSN EN

6 (4) Dodaná energie na větrání se stanoví na základě potřeby energie na výměnu a tepelnou úpravu vzduchu v budově dle požadovaných kritérií 8 nebo podle produkce škodlivin 9, včetně pomocné energie na provoz technického systému k nucenému větrání 0. (5) Dodaná energie na úpravu vlhkosti vzduchu je rovna součtu potřeby energie na úpravu vlhkosti vzduchu a pomocné energie na provoz technického systému k úpravě vlhkosti vzduchu. (6) Dodaná energie na osvětlení se stanoví na základě potřeby energie osvětlovacích soustav 2. (7) Dodaná energie na přípravu teplé vody se stanoví na základě potřeby energie na přípravu teplé vody včetně pomocné energie na provoz technického systému k přípravě teplé vody 3. 7 Výpočet celkové primární energie () Výpočet celkové primární energie se provádí výpočtovou metodou s intervalem výpočtu stejným jako je výpočet dodané energie. Výpočet se provádí pro jednotlivé energonositele a celková primární energie je součtem všech primárních energií po energonositelích. (2) Primární energie pro hodnocenou budovu se vypočítá vynásobením celkové dodané energie stanovené podle 6 této vyhlášky a příslušných faktorů primární energie pro hodnocenou budovu uvedených v příloze č. 4 v tabulce č Tepelné soustavy v budovách výpočtová metoda pro stanovení energetických potřeb a účinnosti soustavy Část 4-: Zdroje tepla pro vytápění, kotle, Část 4-2: Výroba tepla na vytápění, tepelná čerpadla, Část 4-3: Výroba tepla na vytápění, tepelné sluneční soustavy, Část 4-4: Výroba tepla na vytápění, kombinovaná výroba elektřiny a tepla integrovaná do budovy, Část 4-5: Výroba tepla na vytápění, účinnosti a vlastnosti dálkového vytápění a soustav o velkém objemu, Část 4-6: Výroba tepla na vytápění, fotovoltaické systémy, Část 4-7: Zdroj tepla na spalování biomasy 8 ČSN EN 5665, ČSN EN 5665 Z Větrání budov Stanovení kritérií pro větrací systémy obytných budov, Vyhláška 40/2005 Sb. o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výchovu a vzdělávání dětí a mladistvých, Vyhláška 268/2009 Sb. o technických požadavcích na stavby 9 Nařízení vlády 36/2007 Sb. kterým se stanoví podmínky ochrany při práci ve znění pozdějších předpisů 0 ČSN EN 3465 Větrání budov Výpočtové metody pro stanovení průtoku vzduchu v obydlích, ČSN EN 524 Větrání budov Výpočtové metody ke stanovení energetických ztrát způsobených větráním a infiltrací v komerčních budovách, ČSN EN 5242 Větrání budov Výpočtové metody pro stanovení průtoku vzduchu v budovách včetně filtrace., ČSN EN 5243 Větrání budov Výpočet teplot v místnosti, tepelné zátěže a energie pro budovy s klimatizačními systémy, ČSN EN Vstupní parametry vnitřního prostředí pro návrh a posouzení energetické náročnosti budov s ohledem na kvalitu vnitřního vzduchu, tepelného prostředí, osvětlení a akustiky ČSN EN Větrání budov Výpočet teplot v místnosti, tepelné zátěže a energie pro budovy s klimatizačními systémy 2 ČSN EN 593 Energetické hodnocení budov Energetické požadavky na osvětlení 3 ČSN EN Tepelné soustavy v budovách Výpočtová metoda pro stanovení energetických potřeb a účinností soustavy: Část 3-: Soustavy teplé vody, charakteristiky potřeb (požadavky na odběr vody), Část 3-2: Soustavy teplé vody, rozvody a Část 3-3: Soustavy teplé vody, příprava

7 (3) Primární energie pro referenční budovu se vypočítá a) vynásobením celkové dodané energie stanovené podle 6 této vyhlášky a příslušných faktorů primární energie pro referenční budovu uvedených v příloze č. 4 v tabulce č. 2, b) snížením hodnoty primární energie stanovené podle písm. a) o hodnotu uvedenou v příloze č. v tabulce 4. (4) Pro účely hodnocení budovy z hlediska primární energie se započitatelnost výroby energie z obnovitelných zdrojů omezuje následujícím postupem a) technické systémy vyrábějící energii z obnovitelných zdrojů musí být umístěny v budově, na budově nebo na pomocných objektech sloužících hodnocené budově (přístřešky pro parkování, oplocení, opěrné stěny, zpevněné plochy apod.), pokud nebyla výroba této energie již započtena ve prospěch samostatně hodnocených takových pomocných budov. Pokud jsou zmíněné technické systémy použity výlučně pro hodnocenou budovu, započte se celá jejich výroba energie, nejvýše však tak, jak to odpovídá celkové potřebě energie hodnocené budovy stanovené výpočtem podle 6 této vyhlášky, b) pokud jsou technické systémy vyrábějící energii z obnovitelných zdrojů, za podmínky umístění jako v bodě a), napojeny na externí energetické sítě (elektrizační soustavu nebo soustavu zásobování teplem), je započitatelnost ve prospěch hodnocení budovy, v jejíž souvislosti byly instalovány, omezena na nejvýše hodnotu vyrobené energie odpovídající celkové potřebě energie hodnocené budovy. 8 Analýza proveditelnosti vysoce účinných alternativních systémů dodávek energie () U nových budov a při větší změně dokončené budovy je součástí hodnocení energetické náročnosti budovy také posouzení technické, ekonomické a ekologické proveditelnosti níže uvedených vysoce účinných alternativních systémů dodávek energie (dále jen alternativních systémů dodávek energie ): a) místní systém dodávky energie využívající energii z obnovitelných zdrojů; b) kombinovaná výroba elektřiny a tepla; c) soustava zásobování teplem nebo chladem zejména využívající z části nebo zcela energii z obnovitelných zdrojů; d) tepelné čerpadlo. (2) Technická proveditelnost znamená technickou možnost instalace nebo připojení alternativního systému dodávky energie.

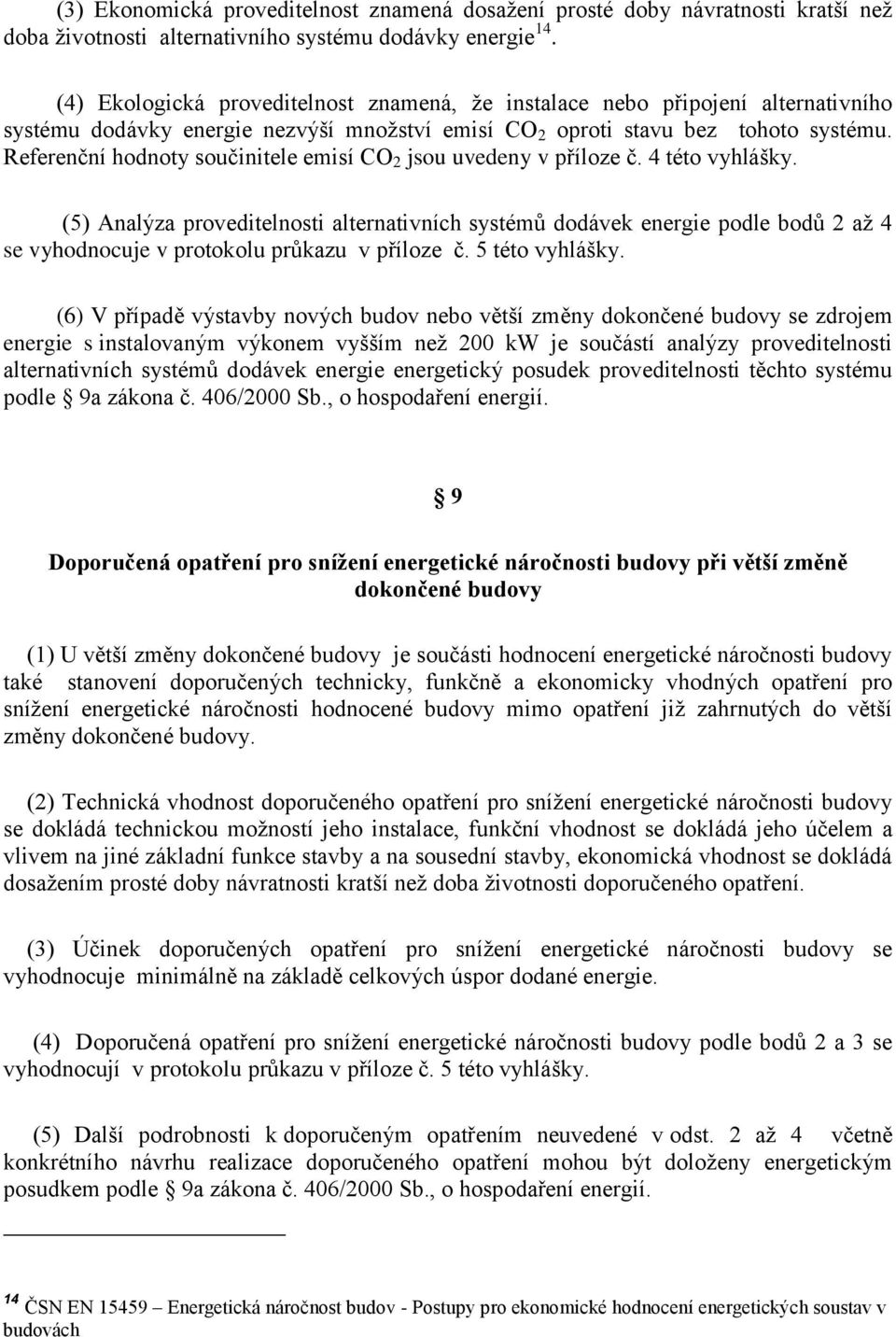

8 (3) Ekonomická proveditelnost znamená dosažení prosté doby návratnosti kratší než doba životnosti alternativního systému dodávky energie 4. (4) Ekologická proveditelnost znamená, že instalace nebo připojení alternativního systému dodávky energie nezvýší množství emisí CO 2 oproti stavu bez tohoto systému. Referenční hodnoty součinitele emisí CO 2 jsou uvedeny v příloze č. 4 této vyhlášky. (5) Analýza proveditelnosti alternativních systémů dodávek energie podle bodů 2 až 4 se vyhodnocuje v protokolu průkazu v příloze č. 5 této vyhlášky. (6) V případě výstavby nových budov nebo větší změny dokončené budovy se zdrojem energie s instalovaným výkonem vyšším než 200 kw je součástí analýzy proveditelnosti alternativních systémů dodávek energie energetický posudek proveditelnosti těchto systému podle 9a zákona č. 406/2000 Sb., o hospodaření energií. 9 Doporučená opatření pro snížení energetické náročnosti budovy při větší změně dokončené budovy () U větší změny dokončené budovy je součásti hodnocení energetické náročnosti budovy také stanovení doporučených technicky, funkčně a ekonomicky vhodných opatření pro snížení energetické náročnosti hodnocené budovy mimo opatření již zahrnutých do větší změny dokončené budovy. (2) Technická vhodnost doporučeného opatření pro snížení energetické náročnosti budovy se dokládá technickou možností jeho instalace, funkční vhodnost se dokládá jeho účelem a vlivem na jiné základní funkce stavby a na sousední stavby, ekonomická vhodnost se dokládá dosažením prosté doby návratnosti kratší než doba životnosti doporučeného opatření. (3) Účinek doporučených opatření pro snížení energetické náročnosti budovy se vyhodnocuje minimálně na základě celkových úspor dodané energie. (4) Doporučená opatření pro snížení energetické náročnosti budovy podle bodů 2 a 3 se vyhodnocují v protokolu průkazu v příloze č. 5 této vyhlášky. (5) Další podrobnosti k doporučeným opatřením neuvedené v odst. 2 až 4 včetně konkrétního návrhu realizace doporučeného opatření mohou být doloženy energetickým posudkem podle 9a zákona č. 406/2000 Sb., o hospodaření energií. 4 ČSN EN 5459 Energetická náročnost budov - Postupy pro ekonomické hodnocení energetických soustav v budovách

9 0 Klasifikační třídy energetické náročnosti budovy () Hranice klasifikačních tříd energetické náročnosti budovy pro celkovou dodanou energii, dílčí dodané energie, celkovou primární energii a průměrný součinitel prostupu tepla obálky budovy se stanoví z hodnot pro referenční budovu dále označované také jako E R a z hodnot pro stávající budovu charakterizované průměrným stavebním fondem dále označované také jako E S, který je vyjádřen vztahem k hodnotě E R. (2) Stupnice klasifikačních tříd energetické náročnosti budovy je uvedena v příloze č. 3 této vyhlášky. (3) Vypočtená hodnocená budova se zařadí do klasifikační třídy energetické náročnosti budovy na stupnici klasifikačních tříd energetické náročnosti budovy uvedené v příloze č. 3 této vyhlášky. Obsah a forma průkazu () Průkaz tvoří protokol a grafické znázornění. (2) Protokol a grafické znázornění průkazu obsahuje vždy alespoň informace uvedené ve vzoru průkazu uvedeného v příloze č. 5 k této vyhlášce. (3) Povinnou součástí protokolu je také energetický posudek v případech podle 8 odst. vyhlášky a 9a odst. písm. a) zákona o hospodaření energií. Energetický posudek může být součástí průkazu také podle 9 odst. 5 této vyhlášky a 9a odst. 2 písm. a) a b) zákona o hospodaření energií nebo v jiném případě na základě rozhodnutí stavebníka, vlastníka budovy, společenství vlastníků budovy. (4) Protokol průkazu zpracovaný pro prodej nebo pronájem budovy v případě, že se nejedná o novou nebo o větší změnu dokončené budovy, nemusí obsahovat a) část - Analýza technické, ekonomické a ekologické proveditelnosti vysoce účinných alternativních systémů dodávek energie, b) část - Doporučená technicky, funkčně a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy. (5) Protokol průkazu zpracovaný pro novou budovu, nemusí obsahovat část protokolu - Doporučená technicky, funkčně a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy.

10 (6) Grafické znázornění průkazu je umístěno symetricky na bílém podkladě formátu A4 o rozměru 20 x 297 mm a samotná šablona má rozměr 80 x 232 mm. Je použito standardních fontů písma podle vzoru uvedeného v příloze č. 4 této vyhlášky. 2 Podmínky pro umístění průkazu a požadavky na informace v reklamních materiálech () U budov užívaných orgánem veřejné moci se na veřejně přístupné místo na nebo v budově, které je nápadné a dobře viditelné veřejnosti umisťuje alespoň grafické znázornění průkazu v provedení podle přílohy č. 5 této vyhlášky. (2) Za veřejně přístupné místo podle odst. se považuje plocha vnější stěny budovy bezprostředně vedle veřejného vchodu do budovy nebo plocha svislé stěny ve vstupním prostoru uvnitř budovy, navazující na tento vchod. (3) V reklamních materiálech se uvádí alespoň ukazatel energetické náročnosti obsažený v průkazu energetické náročnosti budovy nebo ucelené části budovy vyjádřený třídou energetické náročnosti do které může být vepsána číselná hodnota tohoto ukazatele. 3 Zrušovací ustanovení Vyhláška č. 48/2007 Sb., o energetické náročnosti budov, se zrušuje. 4 Účinnost Tato vyhláška nabývá účinnosti dnem. ledna 203 ministr

11 vážený průměr referenčních hodnot součinitelů prostupu tepla stanovený přes plochy konstrukcí a zvýšený o přirážku na vliv tepelných vazeb požadovaná hodnota dle ČSN (20) 0,6 x požadovaná hodnota dle ČSN (20) Změna dokončené budovy Nová budova Budova s téměř nulovou spotřebou energie Příloha č. k vyhlášce č. 202 Sb. Požadované vlastnosti referenční budovy a požadavky na využívání obnovitelných zdrojů () Referenční vlastnosti budovy jsou stanovené tak, aby zajistily nákladově optimální úroveň energetické náročnosti budov a prvků budov, vypočtenou pro jejich předpokládaný ekonomický životní cyklus v souladu se srovnávacím metodickým rámcem 5. (2) Níže uvedené parametry a jejich hodnoty charakterizují referenční budovu. U parametrů ovlivňujících výpočet energetické náročnosti budov, pro které nejsou stanoveny referenční hodnoty, se použijí hodnoty shodné s navrhovanou budovou.. Referenční vlastnosti pro celou budovu Referenční hodnota Vlastnost Označení Jednotky Přirážka na vliv tepelných vazeb U em W/(m 2 K) 0,02 Vnitřní tepelná kapacita C kj/(m 2 K) 65 Průměrný součinitel prostupu tepla obálky budovy U em W/(m 2 K) 5 Příloha III směrnice Evropského parlamentu a rady č. 200/3/EU, o energetické náročnosti budov a Nařízení komise k čl. 5 odst. uvedené směrnice

12 U W/(m 2 K) a) upravované a nové konstrukce: požadované hodnoty dle ČSN (20) b) neupravované konstrukce: součinitelé prostupu tepla neupravovaných konstrukcí a) upravované konstrukce: požadované hodnoty dle ČSN (20) b) nové konstrukce: 0,6 x požadované hodnoty dle ČSN (20) c) neupravované konstrukce: součinitele prostupu tepla neupravovaných konstrukcí požadované hodnoty dle ČSN (20) 0,6 x požadované hodnoty dle ČSN (20) Označení Jednotka Změna dokončené budovy Změna dokončené budovy příslušející termínu budovy s téměř nulovou spotřebou energie Nová budova Budova s téměř nulovou spotřebou energie - a) Rodinné a bytové domy: 0 b) Ostatní budovy: hodnota podle referenčních parametrů systému chlazení a) Rodinné a bytové domy: 0 b) Ostatní budovy: hodnota podle referenčních parametrů systému chlazení Dodaná energie na chlazení kwh 2. Referenční vlastnosti pro jednotlivé stavební systémy Referenční hodnota Vlastnost Součinitel prostupu tepla Celková propustnost slunečního záření (solární faktor) g (-) 0,5

13 Označení Jednotka 3. Referenční vlastnosti pro technické systémy celé budovy Parametr Referenční hodnota Část vytápění Účinnosti výroby energie zdrojem tepla kromě tepelných čerpadel a η H,gen,sys (%) kogeneračních jednotek 80 Topný faktor tepelného čerpadla jako zdroje tepla COP H,gen,sys (-) 3 Tepelná účinnost kogenerační jednotky η H,gen,CHP,sys (%) 55 Účinnosti distribuce energie na vytápění η H,dis,z (%) 85 Účinnosti sdílení energie na vytápění η H,em,z (%) Část chlazení Účinnosti výroby energie kompresorovým zdrojem chladu EER C,gen,sys (-) 86 2,9 Účinnosti výroby energie nekompresorovým zdrojem chladu EER H,gen,sys (-) 0,65 Účinnost distribuce energie na chlazení η C,dis,z (%) 90 Účinnost sdílení energie na chlazení η C,em,z (%) 82 Část mechanické větrání

14 Měrná spotřeba elektřiny ventilátoru systému mechanického větrání (do objemového průtoku vzduchu 7000 m 3 /h) Měrná spotřeba elektřiny ventilátoru systému mechanického větrání (nad objemový průtok vzduchu 7000 m 3 /h) SPF ahu,sys (W.s/m 3 ) SPF ahu,sys (W.s/m 3 ) Příprava teplé vody Účinnosti pro průtočnou přípravu teplé vody η W,sys (%) 80 Měrná tepelná ztráta zásobníku teplé vody Q W,st,sys (MJ/l.den) 8,0 0-3 Měrná tepelná ztráta rozvodů teplé vody Q W,dis,sys (MJ/m.den) Osvětlení Roční spotřeba elektřiny pro osvětlení pro residenční budovy p L,lx,sys,z (W/(m 2.lx)) ,0 Roční spotřeba elektřiny pro osvětlení pro neresidenční budovy p L,lx,sys,z (W/(m 2.lx)) Pomocné energie Korekční činitel chodu oběhových čerpadel systému vytápění e H,dis,sys (-) 0,2 Korekční činitel chodu oběhových čerpadel systému chlazení e H,dis,sys (-)

15 Změna dokončené budovy Nová budova Budova s téměř nulovou spotřebou energie 4. Snížení hodnoty primární energie stanovené pro referenční budovu Referenční hodnota Vlastnost Označení Jednotky Druh budovy Snížení hodnoty primární energie stanovené pro referenční budovu Δ e p (%) Rodinný dům Bytový dům Ostatní budovy

16 počátek provozu zóny konec provozu zóny provozní doba užívání zóny roční užívání budovy počet provozních dní osoby časový podíl přítomnosti osob pomocné energie Příloha č. 2 k vyhlášce č. 202 Sb. Hodnoty typického užívání budov a typické návrhové hodnoty technických systémů () Parametry uvedené v této příloze jsou určeny pro hodinový krok výpočtu. Při použití měsíčního kroku výpočtu především při výpočtu dodané energie na vytápění a chlazení nelze použít hodnoty pro parametry θ H,i a θ C,i uvedené v příloze č. 2. Hodnoty pro vnitřní výpočtovou teplotu pro vytápění θ H,i a chlazení θ C,i je v tomto případě nezbytné modifikovat jako průměrnou měsíční hodnotu těchto parametrů podle ČSN EN ISO 3790 na základě předpokládaného časového rozložení. Tab. Užívání budov a tepelné zisky: typ zóny Užívání Tepelné zisky - - t use,h t use,d q oc f oc q ap hod. hod. h d. W/m² - W/m² Rodinné domy ,7 3 Bytové domy byty ,7 3 komunikační prostory skladové prostory garáže Administrativní budovy dělená kancelář ,25 7 velkoprostorová kancelář ,25 0 zasedací, konferenční místnost Vzdělávací budovy ,5 2 výuková místnost ,2 4 dílny ,3 35 laboratoře ,4 5 přednášková místnost ,25 4 knihovna ,25 0 tělocvična ,5 4

17 kongresové prostory ,25 2 Budovy pro zdravotnictví Pokoje pro pacienty ,0 4 Ordinace ,4 5 Sály ,0 35 Budovy pro ubytování a stravování Ubytovací prostory ,45 0 Stravovací prostory ,25 2 Velkokuchyně provozu provozu , Budovy pro sport Sportovní plochy, hala ,45 0 Hlediště ,6 30 Bazénová hala , 0 sauna Budovy pro obchodní účely 23 0,5 0 Prodejní plochy Sklady chladírna mrazírna Ostatní budovy 0-0 hlediště Jeviště ,2 2 Výstavní prostory ,4 4 Technické prostory vytápěné/chlazené ,5 0 Technické prostory nevytápěné/chlazené ,5 0 Hromadné garáže ,5 0 Hodnoty se nepoužijí pro měsíční krok výpočtu

18 vnitřní výpočtová teplota vnitřní výpočtová teplota mimo provozní dobu provozní doba vytápění objektu vnitřní výpočtová teplota vnitřní výpočtová teplota mimo provozní dobu provozní doba chlazení objektu Potřeba teplé vody Vztažná jednotka Provozní doba odběru teplé vody Tab. 2 Vytápění, chlazení a příprava teplé vody: vytápění chlazení typ zóny Teplá voda θ H,i θ H,i t H,h θ C,i θ C,i t, C,h C C hod/d C C hod/den T HW.h hod/den Rodinné domy ,4 KWh/Os.den 8 Bytové domy byty ,4 KWh/Os.den _ komunikační prostory skladové prostory _ garáže Administrativní budovy dělená kancelář ,4 KWh/Os.den velkoprostorová kancelář zasedací, konferenční místnost Vzdělávací budovy ,4 KWh/Os.den ,4 KWh/Os.den výuková místnost ,5 KWh/Os.den 8 dílny ,5 KWh/zam.den 9 laboratoře ,5 KWh/zam.den ,05 KWh/Os.den 0 přednášková místnost knihovna , KWh/Os.den 2 tělocvična ,5 KWh/Os.den 2 kongresové prostory Budovy pro zdravotnictví , KWh/Os.den 9 Pokoje pro pacienty KWh/pac.den 24 Ordinace KWh/zam.den 9 Sály ,4 KWh/zam.den 8 Budovy pro ubytování a stravování Ubytovací prostory ,5 KWh/Os.den 24 Stravovací prostory ,5 KWh/zak.den 4

19 minimální tok větracího vzduchu při nuceném větrání měrná jednotka při nuceném větrání minimální tok větracího vzduchu při přirozeném větrání doba provozu větracího zařízení při přirozeném větrání požadovaná relativní vlhkost vzduchu požadovaná měrná vlhkost vzduchu produkce vlhkosti vzduchu Velkokuchyně 2 8 provozu Budovy pro sport provozu Sportovní plochy, hala ,5 KWh/Os.den 5 Hlediště ,4 KWh/Os.den 5 Bazénová hala ,5 KWh/Os.den 5 sauna Budovy pro obchodní účely Prodejní plochy KWh/zam.den 2 Sklady chladírna mrazírna Ostatní budovy hlediště , KWh/Os.den 4 Jeviště ,5 KWh/zam.den 0 Výstavní prostory , KWh/Os.den 0 Technické prostory vytápěné/chlazené Technické prostory nevytápěné/chlazené Hromadné garáže Hodnoty se nepoužijí pro měsíční krok výpočtu Tab. 2 Větrání a úprava vlhkosti vzduchu: typ zóny Větrání Vlhkost vzduchu V v - n z t V,mech,h i x i M w m 3 /h/mj. mj /h hod/den - g/kg g/h/m 2 Rodinné domy 25 Os. 0,3-0, ,83,5 Bytové domy byty 25 Os. 0,3-0, ,83,5 komunikační 0 Os. 0,3-0, prostory skladové prostory 0 Os. 0,3-0,5 24-6,83 garáže 6,7 Os. 0, 24-6,83 0 Administrativní budovy dělená kancelář 50 Os. 0,5-50 6,83 2,7 velkoprostorová 50 Os. 0,5-50 6,83 2,7 kancelář zasedací, konferenční 50 Os. 0,5-50 6,83 2,7 6,83

20 místnost Vzdělávací budovy výuková místnost 25 Os ,83 4 dílny provozu Os. provozu ,83 0,9 laboratoře provozu m 2 pp provozu ,83,2 přednášková místnost 50 Os ,83 5 knihovna 25 Os. 0, ,83,5 tělocvična 20 Os. 0, ,83 3 kongresové prostory 50 Os ,83 5 Budovy pro zdravotnictví Pokoje pro pacienty 50 Os ,83 5 Ordinace 60 Os ,83 8 Sály 96,5 m 2 pp ,83 6,67 Budovy pro ubytování a stravování Ubytovací prostory Os. 0,3-0, ,83,5 Stravovací prostory 60 Os ,83 20,63 Velkokuchyně , Budovy pro sport Sportovní plochy, hala 20 Os. 0, ,83 0 Hlediště 70 Os ,83 40 Bazénová hala 27 m 2 pp ,5 sauna 5-20 Os. 0,5 provozu 50-5 Budovy pro obchodní účely Prodejní plochy Os. 0, ,83,5 Sklady provozu - provozu ,83 0 chladírna provozu - provozu ,83 0 mrazírna provozu - provozu ,83 0 Ostatní budovy hlediště Os. 0, ,83 4,29 Jeviště Os. 0, ,83,5 Výstavní prostory Os. 0,5- provozu 70-0,9 Technické vytápěné/chlazené prostory 5 m 2 pp ,83 4 Technické prostory nevytápěné/chlazené 2 m 2 pp. 0, ,83 0 Hromadné garáže 6,7 m 2 pp. 0, ,83 0 Poznámka: t.v.v. teplota venkovního vzduchu, pp podlahová plocha, Өi vnitřní výpočtová teplota, Os. - osoba

21 časový podíl doby provozu doba využití denního světla za rok doba využití bez denního světla za rok udržovaná osvětlenost korekční činitel plošného využití korekční činitel na přítomnosti osob index místnosti činitel částečného zatížení Tab. 3 Osvětlení: typ zóny Osvětlení f ap t D t N E m k A C A k F t,n - h h lx Rodinné domy 0, x x x x X Bytové domy byty 0, x x x x x komunikační ,9 prostory skladové prostory ,98 garáže ,95 Administrativní budovy dělená kancelář 0, ,84 0,3 velkoprostorová kancelář zasedací, konferenční místnost Vzdělávací budovy 0, ,93 0 0, ,93 0,5 výuková místnost 0, ,97 0,25 dílny 0, ,88 0 laboratoře 0, ,88 0 přednášková místnost knihovna ,88 0 0, ,92 0,25 tělocvična 0, ,5 kongresové prostory Budovy pro zdravotnictví Pokoje pro pacienty Ordinace Sály 0, ,93 0,5 0, ,00 0,25 0, ,92 0,30 0, ,50 0,00 0,7 0,9 0,7 0,50 0,70,00

22 Budova pro ubytování a stravování Ubytovací prostory Stravovací prostory Velkokychyně Budovy pro sport _ ,00 0,25 0, ,00 0,00 0, ,96 0 provozu 0,30,00 Sportovní plochy, hala Bazénová hala sauna Budovy pro obchodní účely Prodejní plochy Sklady s trvalým pohybem lidí Sklady bez trvalého pohybu lidí Sklady potravin chladírna mrazírna Ostatní budovy _ ,00 0,30 0, , ,00 0 0, ,93 0, , , ,00 0, , ,98,00,00,00,00,00 hlediště Jeviště Výstavní prostory Technické prostory vytápěné/chlazené Technické prostory nevytápěné/chlazené Hromadné garáže 0, ,00 0,50 0, ,90 0, ,88 0 0, ,00 0,90 0, ,00 0,90 0, ,00 0,80,00 0,60,00,00,00 (2) Neuvedené hodnoty typického užívání v tab. až 3 jsou uvedeny v dalších předpisech. 6 (3) Typické návrhové parametry pro technické systém vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, osvětlení, přípravu teplé vody a pomocné energie jsou uvedeny v příslušné technicko normalizační informaci 7. 6 ČSN Tepelná ochrana budov, vyhláška č. 94/2007 Sb., kterou se stanoví pravidla pro vytápění a dodávku teplé vody, měrné ukazatele spotřeby tepelné energie pro vytápění a pro přípravu teplé vody a požadavky na vybavení vnitřních tepelných zařízení budov přístroji regulujícími dodávku tepelné energie konečným spotřebitelům, a předpisy doplňující nebo nahrazující

23 Změna dokončené budovy nad 70 % celkové plochy obálky budovy Nová budova Budova s téměř nulovou spotřebou energie Příloha č. 3 k vyhlášce č. 202 Sb. Klasifikační třídy energetické náročnosti budovy Tab. Třídy energetické náročnosti budovy Hodnota pro horní hranici Vyjádření Slovní Klasifikační třída Slovní A 0, 5 x E R Velmi úsporná B 0, 75 x E R Úsporná C E R Vyhovující D,5 x E R,75 x E R 2 x E R Nevyhovující E 2 x E R 2,25 x E R 2,5 x E R Nehospodárná F 2,5 x E R 2,75 x E R 3 x E R Velmi nehospodárná G Mimořádně nehospodárná 7 TNI - Typické návrhové parametry pro technické systém vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, osvětlení, přípravu teplé vody a pomocné energie

24 Příloha č. 4 k vyhlášce č. 202 Sb. Faktory primární energie a součinitele emisí oxidu uhličitého CO 2 Tab.. Hodnoty faktoru primární energie a emisí CO 2 pro hodnocenou budovu: Energonositel Způsob transformace Faktor primární energie Zemní plyn standardní kotel, (-) nízkoteplotní kotel, kondenzační kotel, Koks kotel na tuhé palivo, Černé uhlí kotel na tuhé palivo, Hnědé uhlí kotel na tuhé palivo, Lehký topný olej standardní kotel, nízkoteplotní kotel, Součinitel emisí CO 2 (kg/kwh) Elektřina elektrické vytápění, chlazení a ohřev vody 3,0 Elektřina tepelné čerpadlo (bez rozlišení) 3,0 Dřevěné peletky kotel na biomasu 0,5 Kusové dřevo, dřevní štěpka kotel na biomasu 0,05 Zemní plyn Soustava zásobování teplem kombinovaná výroby elektřiny a tepla (70 %) Hnědé uhlí Soustava zásobování teplem kombinovaná výroby elektřiny a tepla (70 %) Černé uhlí Soustava zásobování teplem kombinovaná výroby elektřiny a tepla (70 %) Zemní plyn Soustava zásobování teplem kombinovaná výroby elektřiny a tepla (35 %) Hnědé uhlí Soustava zásobování teplem kombinovaná výroby elektřiny a tepla (35 %) 0,8 0,8 0,8,, Černé uhlí Soustava zásobování teplem,

25 kombinovaná výroby elektřiny a tepla (35 %) Zemní plyn Soustava zásobování teplem,5 Hnědé uhlí Soustava zásobování teplem,5 Černé uhlí Soustava zásobování teplem,5 Biomasa Soustava zásobování teplem 0,3 Teplo solární termický systém Solární termický systém 0,05 Elektřina solární fotovoltaický systém Elektřina - export - solární fotovoltaický systém Teplo - export biomasa Solární fotovoltaický systém dodávající vyrobenou elektrickou energii pouze pro vlastní potřebu budovy Solární fotovoltaický systém dodávající vyrobenou elektrickou energii do elektrizační soustavy Zdroj tepla spalující biomasu dodávající vyrobené teplo do soustavy zásobování teplem Poznámky: ) Hodnoty faktoru primární energie pro zde neuvedené zdroje a systémy se stanovují přepočtem z hodnot uvedených v tabulce. 0,05-2,8 -,0 Tab. 2. Hodnoty faktoru primární energie pro referenční budovu: Typ spotřeby Referenční faktor primární energie Vytápění, Chlazení 3,0 Příprava teplé vody, Úprava vlhkosti vzduchu 3,0 Mechanické větrání 3,0 Osvětlení 3,0 Veškeré pomocné energie (čerpadla, regulace apod.) (-) 3,0

26 Vzor průkazu energetické náročnosti budovy Příloha č. 5 k vyhlášce č. 202 Sb. Účel zpracování průkazu PROTOKOL PRŮKAZU Nová budova Prodej budovy nebo její části Pronájem budovy nebo její části Větší změna dokončené budovy Budova užívaná orgánem veřejné moci Jiný účel zpracování Základní informace o hodnocené budově identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Účel budovy: Katastrální území: Parcelní číslo: Vlastník nebo stavebník: Adresa: IČ: Tel./ Provozovatel nebo budoucí provozovatel: Adresa: IČ: Tel./e- mail: druh budovy

27 Plocha Ai Měrná ztráta prostupem tepla Referenční hodnota Vypočtená hodnota Splněno Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Jiné druh budovy popis: Budova pro obchodní účely geometrické charakteristiky budovy a venkovní návrhová teplota Objem budovy V vnější objem vytápěné budovy (m 3 ) Celková plocha obálky budovy A (m 2 ) (součet vnějších ploch ochlazovaných konstrukcí ohraničujících objem budovy V) Celková energeticky vztažná plocha budovy A c (m 2 ) Objemový faktor tvaru budovy A/V (m 2 /m 3 ) Venkovní návrhová teplota v zimním období e ( C) druhy energie (energonositelé) užívané v budově Hnědé uhlí LTO TTO Černé uhlí Koks Zemní plyn Jiné plyny připojte jaké: Biomasa připojte jaká: Ostatní obnovitelné zdroje připojte jaké: Elektrická energie: Soustava zásobování teplem druh energie: Jiná paliva připojte jaká: Stavební a technické systémy budovy a) stavební systémy a.) Součinitel prostupu tepla (požadavek Ui < Ui,ref < Ui,N,req) Ochlazovaná konstrukce na systémové hranici budovy nebo zóny HTi UN,rq Uii Název konstrukce (m 2 ) (W/K) (W/m 2 K) (W/m 2 K) ( Ano/Ne)

28 Vypočtená hodnota Celkem a.2) Průměrný součinitel prostupu tepla obálkou budovy (požadavek Uem < Uem,ref < Uem,N,ref) Uem Uem,N,rref (Uem=HT/A) Referenční hodnota Splněno (W/m 2 K) (W/m 2 K) ( Ano/Ne) b) technické systémy b..) Vytápění Typ zdroje Energonositel Jmenovitý tepelný výkon (kw) Průměrná roční účinnost (%) Referenční roční účinnost (%) Účinnost distribučního systému (%) Účinnost sdílení tepla do prostoru (%) Stručný popis vytápěcího systému : Referenční budova Hodnocená budova b.2) chlazení Typ systému chlazení Jmenovitý příkon pohonu zdroje chladu (kw) Referenční budova Hodnocená budova

29 Jmenovitý chladicíí výkon (kw) Chladicí faktor (EER) Referenční chladicí faktor (EER) Účinnost distribučního systému (%) Účinnost sdílení chladu do prostoru (%) Stručný popis chladicího systému : b.3) větrání Typ větracího systému Tepelný výkon (kw) Chladící výkon (kw) Jmenovitý elektrický příkon systému větrání (kw) Jmenovité průtokové množství vzduchu (m 3 /hod) Účinnost distribučního systému (%) Stručný popis větracího systému : Referenční budova Hodnocená budova b.4) úprava vlhkosti Typ zvlhčovacího systému Referenční budova Hodnocená budova Použité médium pro zvlhčování Pára Voda Pára Voda Jmenovitý elektrický příkon parního vyvíječe - pro parní vlhčení (kw) Jmenovitý topný příkon potřebný na odpaření vody při zvlhčování vodou (kw) Jmenovitý elektrický příkon oběhových čerpadel pro vodní vlhčení (kw) Účinnost zvlhčovacího systému (%) Stručný popis zvlhčovacího systému :

30 Typ odvlhčovací jednotky Jmenovitý příkon systému odvlhčování (kw) Účinnost odvlhčovacího systému (%) Stručný popis odvlhčovacího systému : Referenční budova Hodnocená budova b.5) příprava teplé vody (TV) Typ přípravy TV Systém přípravy TV v budově Energonositel Jmenovitý příkon pro ohřev TV (kw) Objem zásobníku TV (litry) průměrná roční účinnost (%) Referenční průměrná roční účinnost (%) Účinnost distribučního systému (%) Stručný popis systému přípravy TV : Referenční budova Hodnocená budova Centr Lokál Komb Centr Lokál Komb b.6) osvětlení Typ osvětlovací soustavy Celkový elektrický příkon osvětlení budovy Stručný popis osvětlovací soustavy : Referenční budova Hodnocená budova

31 (kwh/(m 2.rok)) (GJ/rok) (GJ/rok) (GJ/rok) Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Vytápění Chlazení Větrání Úprava vlhkosti Příprava teplé vody Osvětlení Energetická náročnost hodnocené budovy a) hodnocené dílčí energetické náročnosti budovy Vytápění Chlazení Větrání Příprava teplé vody Osvětlení Úprava vlhkosti b) dílčí dodaná energie Dodaná energie () Pomocná energie (2) Celková energetická náročnost () + (2) Měrná dodaná energie na celkovou energeticky vztažnou plochu

32 c) celková dodaná energie Referenční budova (kwh) Splněno Hodnocená budova (ano/ne) Referenční budova (kwh/m 2 ) Splněno Hodnocená budova (ano/ne) d) celková primární energie Referenční budova (kwh) Splněno Hodnocená budova (ano/ne) Referenční budova (kwh/m 2 ) Splněno Hodnocená budova (ano/ne) e) využití obnovitelných zdrojů energie Celková primární energie Primární obnovitelná energie (kwh) (kwh) Využití obnovitelných zdrojů energie (%)

33 Místní systémy dodávky energie využívající energii z OZE Kombinovaná výroba elektřiny a tepla Soustava zásobování teplem nebo chladem Tepelné čerpadlo Jiné (uvést podrobnosti) Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek energie u nových budov a u větší změny dokončených budov Posouzení proveditelnosti Alternativní systémy Technická proveditelnost Ano Ne Ekonomická proveditelnost Ano Ne Ekologická proveditelnost Ano Ne Doporučení realizaci Datum analýzy k vypracování Energetický posudek povinnost Ano Ne Datum vypracování energetického posudku součástí analýzy Ano Ne

34 Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy u větší změny dokončené budovy Popis opatření Stavební prvky a konstrukce budovy : Úspora energie (kwh) Prostá doba návratnosti (roků) Technické systémy budovy : Obsluha a provoz systémů budovy : Úspora celkem Celkové roční množství dodané energie před opatřením Celkové roční množství dodané energie po opatřeních Energetický posudek součástí doporučení Ano Ne

35 GRAFICKÉ ZNÁROZNĚNÍ PRŮKAZU
