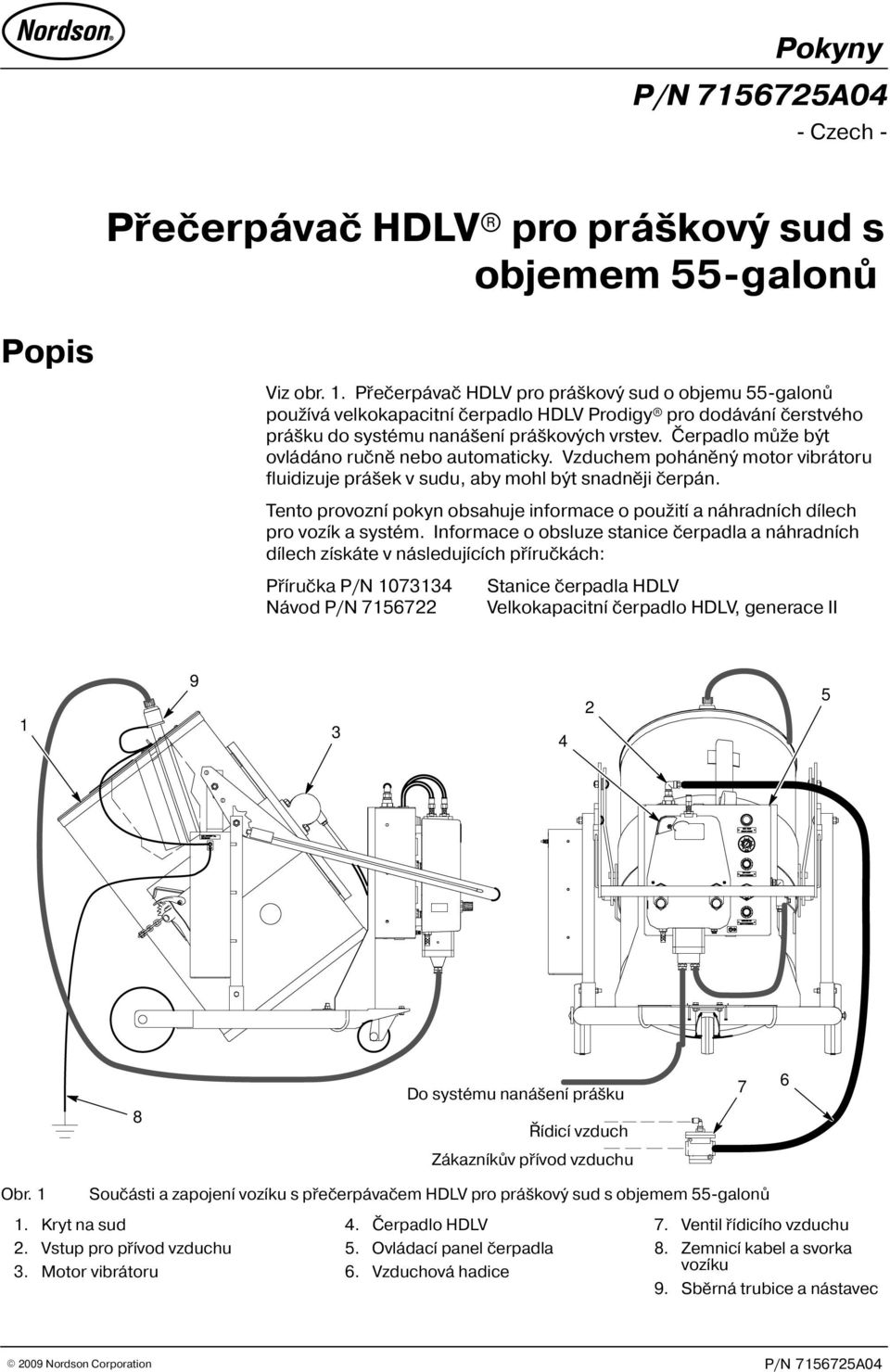

1 Pokyny Czech Pøeèerpávaè HDLV pro prá kový sud s objemem -galonù Popis Viz obr.. Pøeèerpávaè HDLV pro prá kový sud o objemu -galonù pou ívá velkokapacitní èerpadlo HDLV Prodigy pro dodávání èerstvého prá ku do systému naná ení prá kových vrstev. Èerpadlo mù e být ovládáno ruènì nebo automaticky. Vzduchem pohánìný motor vibrátoru fluidizuje prá ek v sudu, aby mohl být snadnìji èerpán. Tento provozní pokyn obsahuje informace o pou ití a náhradních dílech pro vozík a systém. Informace o obsluze stanice èerpadla a náhradních dílech získáte v následujících pøíruèkách: Pøíruèka P/N Stanice èerpadla HDLV Návod P/N 77 Velkokapacitní èerpadlo HDLV, generace II Do systému naná ení prá ku Øídicí vzduch 7 Zákazníkùv pøívod vzduchu Obr. Souèásti a zapojení vozíku s pøeèerpávaèem HDLV pro prá kový sud s objemem -galonù. Kryt na sud. Vstup pro pøívod vzduchu 3. Motor vibrátoru 4. Èerpadlo HDLV. Ovládací panel èerpadla. Vzduchová hadice 7. Ventil øídicího vzduchu 8. Zemnicí kabel a svorka vozíku 9. Sbìrná trubice a nástavec

2 Pøeèerpávaè HDLV pro prá kový sud s objemem -galonù Zapojení Viz Obrázek. Proveïte následující zapojení: Automatický provoz: Namontujte dodaný ventil øídicího vzduchu (7) na pøívodní vedení stlaèeného vzduchu tak, aby bylo mo né automaticky spou tìt a zastavovat èerpadlo. Obvykle snímaè hladiny v násypném zásobníku otevírá elektromagnetický ventil, který pøivádí øídicí vzduch k ventilu. Pøívod vzduchu: Pøipojte dodanou, 4,-metru dlouhou vzduchovou hadici () k pøívodu èistého a suchého stlaèeného vzduchu. Minimální tlak vzduchu je 4,8 bar (70 psi). Uzemnìní vozíku: Pou ijte dodaný zemnicí kabel a svorku a pøipojte vozík ke skuteènému uzemnìní. Systém velkoobjemového podávání nesmíte pou ívat, pokud není øádnì uzemnìn. Kryt na sud: Nasaïte sud na vozík a zajistìte ho sestavou øetìzu a rohatky. Sejmìte ze sudu pøepravní víko a nasaïte kryt na sud na jeho místo. Pøipojte zemnicí svorku krytu na sud k zemnícímu kolíku na stranì vozíku. Natoète sud pod úhlem znázornìným na Obrázku. Sbìrná trubice a nástavec: Nasaïte nástavec na sbìrnou trubici (9). Vlo te sbìrnou trubici do jednoho z vodítek na krytu. Pøipojte jeden ze zemnicích kabelù z krytu na sud ke sbìrné trubici. Prá ková trubice: -mm èirá poly trubice se pou ívá pro sací i výtlaèné vedení. Krátký úsek sací trubice napojte od spodní levé armatury èerpadla k nástavci na sbìrné trubici. Namontujte výtlaènou trubici od spodní pravé armatury ke vstupu sítového filtru nebo zásobníku. Podrobnìj í pokyny viz návod ke vysokokapacitnímu èerpadlu HDLV. Dálkové ovládání èi tìní Viz obr. 3. Chcete li ovládat èi tìní èerpadla dálkovì, mù e namontovat zákazníkem dodaný pøepínací ventil do vedení øídicího vzduchu mezi ventil pro ruèní èi tìní a procesní ventil, jak je naznaèeno na obrázku. Pøivedením vzduchu ze vzdáleného zdroje pod tlakem 4,8 bar (70 psi) na pøepínací ventil mù ete aktivovat procesní ventil a vyèistit èerpadlo.

3 Pøeèerpávaè HDLV pro prá kový sud s objemem -galonù 3 Provoz Viz Obrázky a 3. Polo ka Ovládací prvek Funkce Ruèní èi tìní Stisknutím provedete ruèní èi tìní èerpadla. Vzduch pod plnicím tlakem je pøivádìn do dvou armatur v horní èásti èerpadla. Opakovaným stisknutím tlaèítka pro èi tìní vytvoøíte impulsy èisticího vzduchu a dùkladnì vyèistíte èerpadlo. Regulátor vzduchu pøivádìného do èerpadla Reguluje vzduch do èerpadla. Normální provozní tlak je 4,8 bar (70 psi). 3 Regulaèní ventil vzduchu do vibrátoru 4 Regulátor vibraèního vzduchu Regulátor vzduchu do krticích ventilù Regulátor dopravního vzduchu Reguluje proudìní vzduchu do motoru vibrátoru nebo do pomocných funkcí. Reguluje tlak vzduchu do motoru vibrátoru nebo do pomocných funkcí. Normální provozní tlak motoru vibrátoru je,7 3,4 bar (40 0 psi). Reguluje tlak vzduchu pou ívaného k ovládání krticích ventilù èerpadla. Obvykle se nastavuje na,4,7 bar (3 40 psi). Reguluje kladný a záporný tlak vzduchu pùsobící na fluidizaèní trubice pro nasávání prá ku do èerpadla a vytlaèování prá ku z èerpadla. Obvykle se nastavuje na 0,7,0 bar (0 psi). Pøivádìný vzduch 3 4 Výtlak Nasávání Obr. Stanice èerpadla HDLV a ovládací prvky èerpadla

4 4 Pøeèerpávaè HDLV pro prá kový sud s objemem -galonù Øídicí vzduch pro dálkové èi tìní (poskytuje-zákazník) Pøepínací ventil (poskytuje-zákazník) 0-mm trubice Ventil pro ruèní èi tìní IN IN Ruèní èi tìní OUT Volitelné dálkové èi tìní Procesní ventil Do èisticích portù na èerpadle Øídicí vzduch z jednotky pøívodu prá ku nebo ovládací prvky zákazníka Zásuvná kolena Ventil øídicího vzduchu Pøivádìný vzduch Do vstupního portu èerpadla Procesní ventil Stanice èerpadla Do motoru vibrátoru nebo pomocných funkcí Obr. 3 Pneumatické schéma panelu èerpadla

5 Pøeèerpávaè HDLV pro prá kový sud s objemem -galonù Náhradní díly Informace o dal ích dílech a opravách získáte v následujících pøíruèkách: Stanice èerpadla HDLV 77 Velkokapacitní èerpadlo HDLV, generace II Vozík a rùzné díly Polo ka Díl Popis Poèet Poznámka DOLLY, drum, powder, HDLV, gallon VALVE, air pilot, way 9740 ELBOW, male, / 4 -in. tube x / 4 -in. NPT, brass HOSE, air, 3 / 8 -in. ID x -feet long COVER, drum, gallon, transfer pump A 4780 STRAP, ground 478 STRAP, ground VIBRATOR, turbine SCREW, hex, / -3 x.0, cap, zinc WASHER, lock, e, split, / in., steel, zinc NUT, hex, regular, / -3, steel, zinc 478 HOSE, air, / 4 -in. ID x -ft long STRAP, ground TRUCK, drum NUT, hex, machine, #0-3, brass 9830 WASHER, lock, e, split, #0, steel, zinc 98 SCREW, pan, 0-3 x.00, brass WASHER, flat, e, 0.03 x 0.40 x in., brass TAG, ground PUMP STATION, drum loader, HDLV C TUBE, feed, drum truck DISCONNECTOR, high-cap HDLV pump, w/mounting O-ring NS TUBING, polyurethane, 0/. 7 mm AR B NS 0893 ELBOW, plugin, 0 mm tube x 0 mm stem, plastic NS 034 TUBING, polyethylene, mm OD B POZNÁMKA A: Viz Kryt na sud na stranì 7. B: Objednávejte v pøírùstcích jedné stopy. C: Zahrnuje èerpadlo HDLV. Informace o náhradních dílech viz vý e uvedené pøíruèky. NS: Not Shown (Bez zobrazení)

6 Pøeèerpávaè HDLV pro prá kový sud s objemem -galonù Viz uzemnìní detail Detail uzemnìní Obr. 4 Náhradní díly

7 Pøeèerpávaè HDLV pro prá kový sud s objemem -galonù 7 Kryt na sud Viz obr.. Polo ka Díl Popis Poèet Poznámka 077 KIT, cover, drum, gallon, transfer pump COVER, drum, bulk feed 44 GASKET, cabinet GUIDE, transfer pump, bulk feed SCREW, flat, 0-3 x 0.0 in., steel, zinc WASHER, lock, e, split, #0, steel, zinc NUT, hex, machine, #0-3, steel, zinc TAG, ground 8 98 SCREW, pan, 0-3 x.00 in., slotted, brass NUT, hex, machine, #0-3, brass WASHER, flat, e, 0.03 x 0.40 x 0.04 in., brass Obr. Kryty na sudy

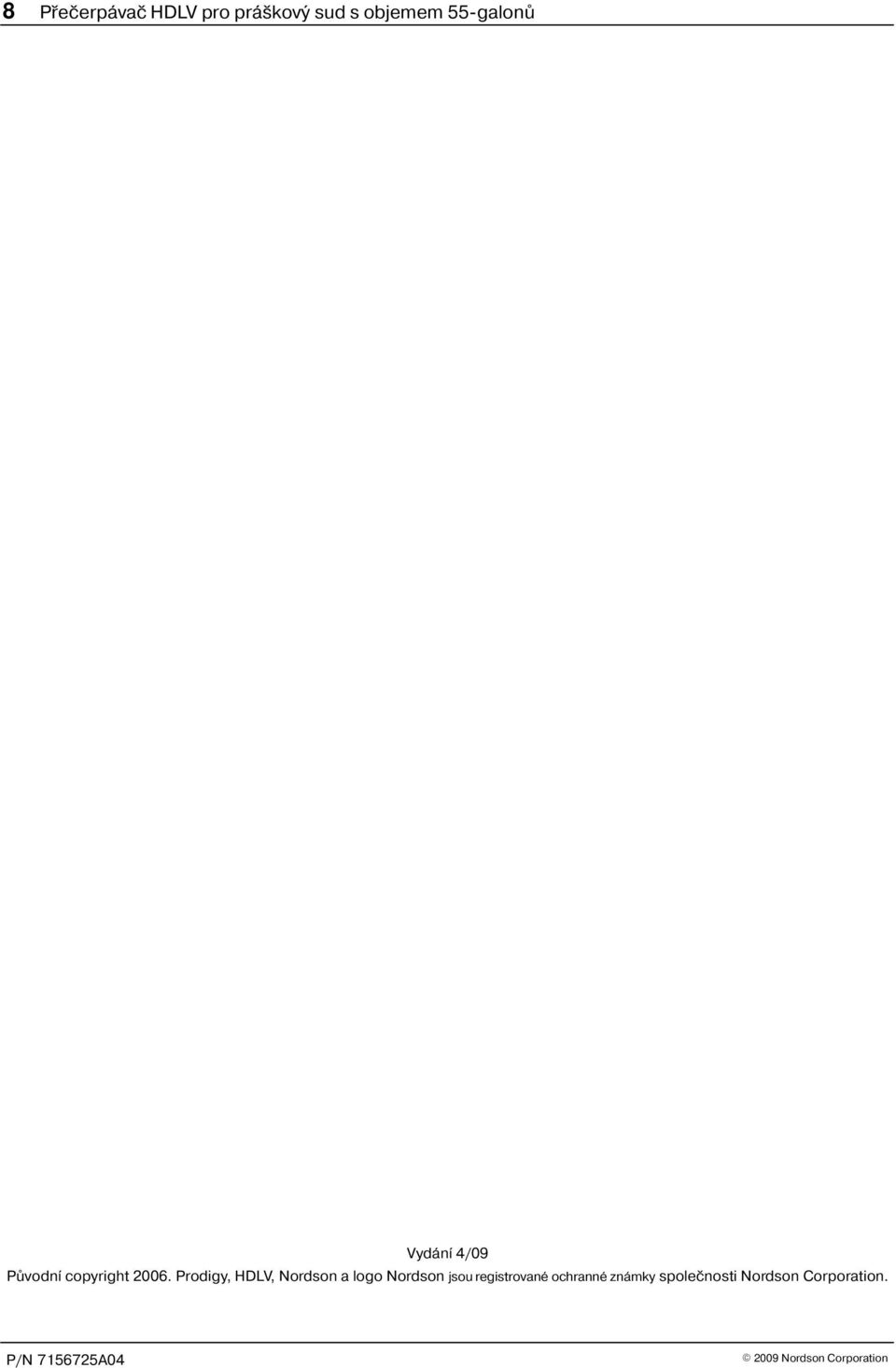

8 8 Pøeèerpávaè HDLV pro prá kový sud s objemem -galonù Vydání 4/09 Pùvodní copyright 00. Prodigy, HDLV, Nordson a logo Nordson jsou registrované ochranné známky spoleènosti Nordson Corporation.
