Provozní pokyn - Czech - Systém mobilního přečerpávače z krabic Prodigy Popis Systém mobilního přečerpávače z krabic Prodigy přečerpává prášek z krabic prášku o objemu 5 kg (50 lb) do násypných

POZNÁMKA: Další informace o obsluze a opravách velkokapacitního přečerpávacího čerpadla Prodigy HDLV naleznete v návodu k obsluze 757.

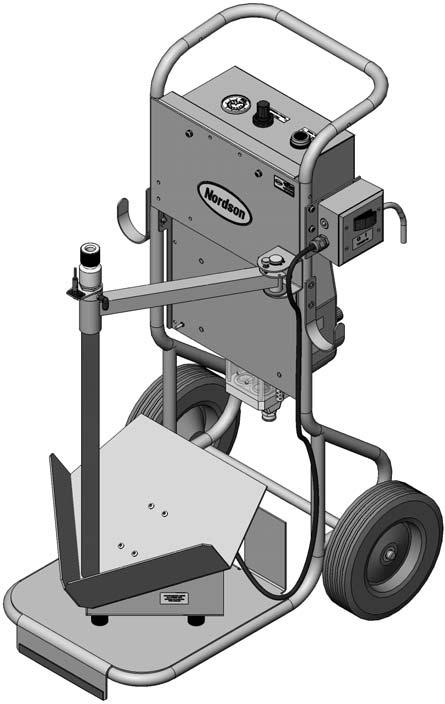

1 Provozní pokyn - Czech - Systém mobilního přečerpávače z krabic Prodigy Popis Systém mobilního přečerpávače z krabic Prodigy přečerpává prášek z krabic prášku o objemu 5 kg (50 lb) do násypných zásobníků pro stříkací pistole. Systémy jsou k dispozici s motory vibrátoru 5 V AC, 0 Hz nebo 0 V AC, 50 Hz a zahrnují velkokapacitní přečerpávací čerpadlo Prodigy HDLV. POZNÁMKA: Další informace o obsluze a opravách velkokapacitního přečerpávacího čerpadla Prodigy HDLV naleznete v návodu k obsluze Obrázek Součásti systému mobilního přečerpávače z krabic Prodigy. Stůl vibrátoru 4. Rozváděcí skříň motoru vibrátoru. Přečerpávací čerpadlo Prodigy 5. Ovládání čištění čerpadla. Sběrná trubice. Regulátor a ukazatel tlaku čerpaného vzduchu 7. Kulový ventil přívodu vzduchu 008 Nordson Corporation

Systém mobilního přečerpávače z krabic Prodigy Instalace. Rozbalte systém.. Viz obrázek.

. Nasaďte sběrnou trubici () do objímky na konci ramene. 4. Připojte mm přečerpávací potrubí (4) k nástavci sběrné trubice. 5.

. Připojte tři vodiče elektrického kabelu (0) k tříhroté elektrické zástrčce nebo k elektrickému panelu.

Připojte zdroj tlakového vzduchu ke kulovému ventilu / palce NPT (). 8. Připojte zemnicí kabelovou svorku () ke skutečnému uzemnění.

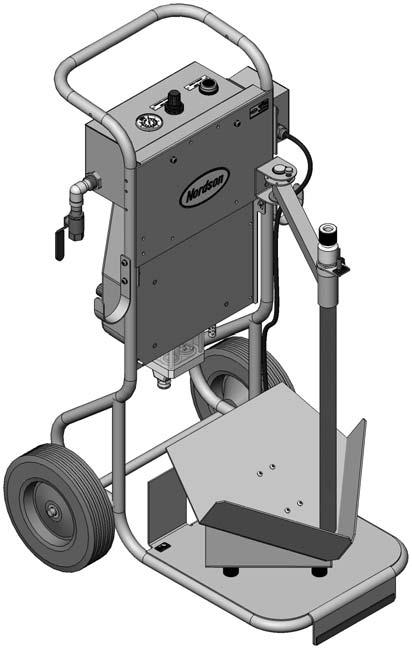

2 Systém mobilního přečerpávače z krabic Prodigy Instalace. Rozbalte systém.. Viz obrázek. Vytáhněte pojistný knoflík () a otočte rameno sběrné trubice () ven. Uvolněte pojistný knoflík tak, aby držel rameno na svém místě.. Nasaďte sběrnou trubici () do objímky na konci ramene. 4. Připojte mm přečerpávací potrubí (4) k nástavci sběrné trubice. 5. Zapojte zemnicí vodič (9) do zemnicí zásuvky (8) na sběrné trubici.. Připojte tři vodiče elektrického kabelu (0) k tříhroté elektrické zástrčce nebo k elektrickému panelu. Elektrická energie dodávaná do systému musí odpovídat jmenovitému výkonu motoru vibrátoru. 7. Připojte zdroj tlakového vzduchu ke kulovému ventilu / palce NPT (). 8. Připojte zemnicí kabelovou svorku () ke skutečnému uzemnění. 5 V AC nebo 0 V AC L (hnědý) N (modrý) GND (zelenožlutý) Obrázek Instalace. Pojistný knoflík. Rameno. Sběrná trubice 4. Přečerpávací potrubí 5. Matice. O kroužek 7. Nástavec 8. Zemnicí zásuvka 9. Zemnicí vodič 0. Napájecí kabel. Kulový ventil. Zemnicí kabel Poznámka: Sběrná trubice zahrnuje kolenovou armaturu pro fluidizační vzduch. V této aplikaci se fluidizační vzduch nepoužívá. 008 Nordson Corporation

Systém mobilního přečerpávače z krabic Prodigy Připojení výstupu čerpadla Viz obrázek. Součástí systému je 0 metrů (00 stop) mm přečerpávacího potrubí.

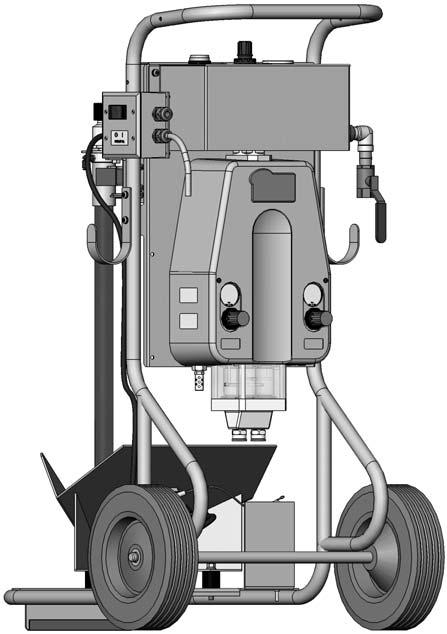

3 Systém mobilního přečerpávače z krabic Prodigy Připojení výstupu čerpadla Viz obrázek. Součástí systému je 0 metrů (00 stop) mm přečerpávacího potrubí. Připojte jeden konec potrubí k výstupní armatuře. Druhý konec potrubí připojte k přívodu násypného zásobníku. Přívody čisticího vzduchu (připojené k ventilu řídicího vzduchu) Tlak přepravního vzduchu 0,7,0 bar (0 5 psi) Škrticí tlak,4,75 bar (5 40 psi) Přiváděný vzduch, 0mm potrubí 4,8 bar (70 psi) Přívod prášku, mm potrubí, max. 0 m (00 stop) Uzemnění (připojeno k vozíku) Nasávání prášku, mm potrubí (připojeno ke sběrné trubici) Obrázek Připojení a ovládací prvky čerpadla Obsluha VAROVÁNÍ: Vstupní elektrická energie musí odpovídat jmenovité hodnotě na štítku rozváděcí skříně.. Dodávejte do systému elektrickou energii a tlakový vzduch.. Zvedněte sběrnou trubici a položte krabici s práškem na stůl vibrátoru.. Otevřete krabici a plastový pytel a spusťte sběrnou trubici do prášku. 4. K zajištění plastového pytle kolem sběrné trubice použijte vázací pásku pytle. POZNÁMKA: S tímto čerpadlem se nepoužívá fluidizační vzduch do sběrné trubice. 5. Zapněte motor vibrátoru.. Otevřete kulový ventil k přívodu vzduchu do pneumatického panelu. 7. Nastavte tlak čerpaného vzduchu na 4,8 bar (70 psi). To zajišťuje četnost cyklů přibližně 500 milisekund. 8. Chcete-li čistit čerpadlo a sací a výtlačné potrubí, stiskněte a podržte tlačítko pro čištění na pneumatickém panelu (viz obrázek ). 008 Nordson Corporation

4 4 Systém mobilního přečerpávače z krabic Prodigy Opravy Zapojení rozváděcí skříně / motoru vibrátoru UZEMNĚNÍ UVNITŘ SPÍNACÍ SKŘÍŇKY GND (ZELENOŽLUTÝ) MODRÝ GND (ZELENOŽLUTÝ) MODRÝ L (MODRÝ) L (HNĚDÝ) HNĚDÝ 5 VSTUPNÍ NAPÁJENÍ VYPÍNAČ SCHÉMA ZAPOJENÍ ROZVÁDĚCÍ SKŘÍNĚ KE KOLÍKU 5 KE KOLÍKU SPÍNAČE KE KOLÍKU 5 KE KOLÍKU SPÍNAČE MOTOR KONDENZÁTOR BÍLÝ BÍLÝ ČERNÝ BÍLÝ ČERNÝ ZELENÝ KE KOLÍKU ČERVENÝ NEBO MODRÝ ZELENÝ KE KOLÍKU ROZVÁDĚCÍ SKŘÍŇ KABEL Z VIBRAČNÍHO MOTORU ROZVÁDĚCÍ SKŘÍŇ KABEL Z VIBRAČNÍHO MOTORU VIBRAČNÍ MOTOR 5 V AC, 0 Hz VIBRAČNÍ MOTOR 0 V AC, 50 Hz Obrázek 4 Zapojení rozváděcí skříně a motoru vibrátoru 008 Nordson Corporation

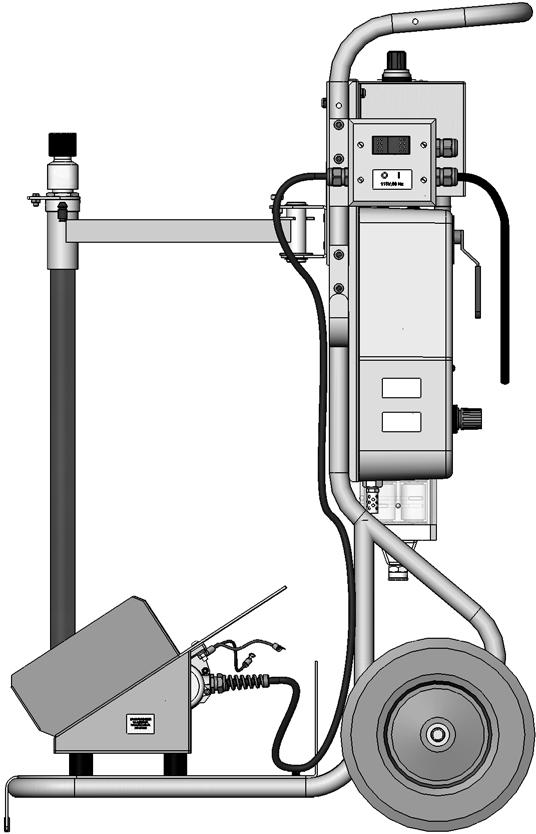

5 Systém mobilního přečerpávače z krabic Prodigy 5 Zemnicí připojení VAROVÁNÍ: Ujistěte se, že jsou všechna zemnicí připojení úplná a bezpečná. Provoz přečerpávacího systému bez řádného uzemnění je nebezpečný a může způsobit zranění osob nebo škody na majetku. Zemnicí vodič sběrné trubice Zemnicí kabel systému Zemnicí svorky stolu/motoru vibrátoru Zemnicí kolík panelu čerpadla Zemnicí vodič k zemnicímu kolíku rámu vozíku Zemnicí vodič k čerpadlu Zemnicí vodič stolu vibrátoru Zemnicí kolík rámu vozíku Obrázek 5 Připojení systému k uzemnění 008 Nordson Corporation

Systém mobilního přečerpávače z krabic Prodigy Náhradní díly Chcete-li objednat náhradní díly, zavolejte zákaznické a servisní středisko Nordson Finishing Customer Support Center na čísle (800) 4-99

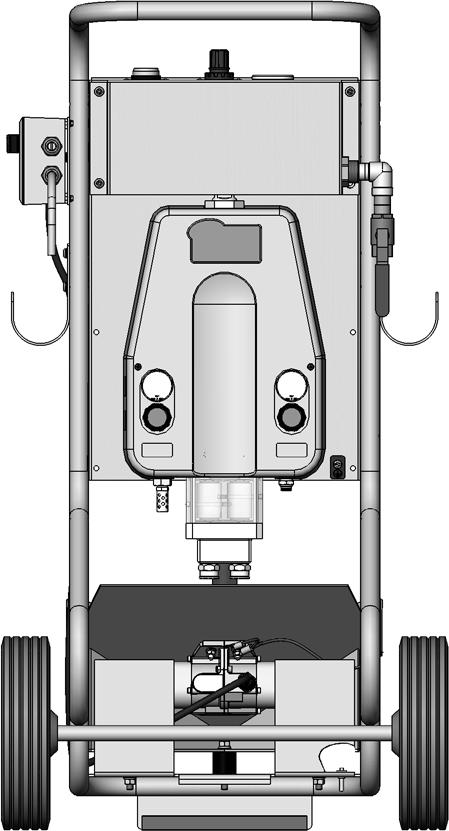

6 Systém mobilního přečerpávače z krabic Prodigy Náhradní díly Chcete-li objednat náhradní díly, zavolejte zákaznické a servisní středisko Nordson Finishing Customer Support Center na čísle (800) 4-99 nebo se obraťte na svého zástupce společnosti Nordson. Systémy P/N Popis Poznámka 0905 SYSTEM, dolly, 5V VBF/HDLV, Prodigy 09 SYSTEM, dolly, 0V VBF/HDLV, Prodigy Díly systému 7 4 5A Obrázek Díly systému 008 Nordson Corporation

7 Systém mobilního přečerpávače z krabic Prodigy 7 Položka P/N Popis Množství Poznámka DISCONNECT, hi-cap HDLV pump, w/o mount O-ring 0840 NUT, tube retaining, hi-cap, HDLV pump 944 O-RING, silicone, 0.5 x 0.8 x in MOUNT, pump adapter, w/o O-ring gland KIT, fluidizing, pickup tube, VBF, transfer A NS TUBE, one piece, fluidizing, pickup, VBF 5A 9485 O-RING, silicone, conductive, x.0 in. 090 TUBE, polyurethane, mm OD AR TUBING, poly, spiral cut, 0. ID AR ISOLATOR, vibration, 0 mm dia x 8 mm studs KIT, service, 5V vibrator motor, w/capacitator B NS 0748 VIBRATOR, electrical, 5V, 0 Hz, w/connector B KIT, service, 0V, vibrator motor, w/capacitator B NS 0748 VIBRATOR, electrical, 0V, 50 Hz, w/connector B PUMP ASSEMBLY, high capacity, generation II, HDLV, packaged 0909 CABLE, power, wire, ft. 404 SWITCH, rocker, DPST, dust-tight CONNECTOR, strain relief, / in. NPT NS 084 STRAP, Velcro, w/buckle, 5 x cm AR NS 054 TUBE, polyethylene, -mm OD 00 ft D POZNÁMKA A: Sada obsahuje potrubí a armatury pro připojení fluidizačního vzduchu do sběrné trubice. Tyto díly se v této aplikaci nepoužívají a mohou být vyřazeny. B: Sady motoru vibrátoru obsahují náhradní kondenzátor, který je instalován v rozváděcí skříni. Schéma zapojení naleznete na obrázku 4. C: Vzduchové potrubí, pneumatický řídicí modul k čerpadlu. D: Přečerpávací potrubí prášku. Maximálně 0 m (00 stop). AR: Dle potřeby NS: Bez zobrazení Pokračování Nordson Corporation

8 8 Systém mobilního přečerpávače z krabic Prodigy Díly pneumatického rozdělovače A 0 9 C D B 7 Obrázek 7 E Č. POLOŽKY 5 Díly pneumatického řídicího modulu 4 8 Přívod vzduchu do čerpadla DÉLKY NAŘEZANÉHO POTRUBÍ POTRUBÍ IDENTIFIKÁTOR NAŘEZANÁ DÉLKA + [0,50] A 78 [7,00] B 5 [,00] C 89 [,50] D 5 [,00] E 78 [7,00] 4 Do čisticích armatur čerpadla Položka P/N Popis Množství Poznámka TUBING, polyurethane, 0 mm AR A TUBING, polyurethane, /4 mm, blue AR A 9008 TUBE, polyurethane, 8 mm OD, blue AR A VALVE, ball, / in. NPT VALVE, airpilot, way VALVE, push button, control REGULATOR, / 8 in. NPT, / 4 in. NPT, 7 5 psi 908 GAUGE, air, 0 00 psi, 0 7 kg/cm POZNÁMKA A: Objednávejte v přírůstcích jedné stopy. AR: Dle potřeby Vydání 0/08 Původní copyright z roku 008. Prodigy, HDLV, Nordson a logo Nordson jsou registrované ochranné známky společnosti společnosti Nordson Corporation. - Překlad původního dokumentu Nordson Corporation
