Futura. Návod k použití. Model

Transkript

1 Návod k použití Model Futura Zastoupení pro Českou republi ku: PROMTINVEST spol. s r.o. info@odsavacefaber.cz, tel.: , fax:

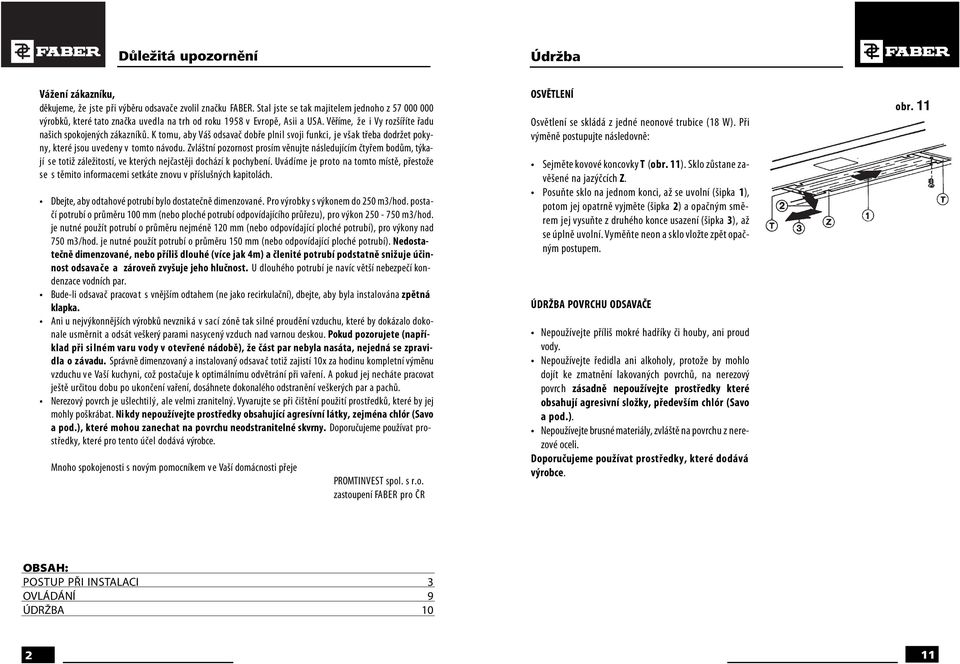

2 Důležitá upozornění Údržba Vážení zákazníku, děkujeme, že jste při výběru odsavače zvolil značku FABER. Stal jste se tak majitelem jednoho z výrobků, které tato značka uvedla na trh od roku 1958 v Evropě, Asii a USA. Věříme, že i Vy rozšíříte řadu našich spokojených zákazníků. K tomu, aby Váš odsavač dobře plnil svoji funkci, je však třeba dodržet pokyny, které jsou uvedeny v tomto návodu. Zvláštní pozornost prosím věnujte následujícím čtyřem bodům, týkají se totiž záležitostí, ve kterých nejčastěji dochází k pochybení. Uvádíme je proto na tomto místě, přestože se s těmito informacemi setkáte znovu v příslušných kapitolách. Dbejte, aby odtahové potrubí bylo dostatečně dimenzované. Pro výrobky s výkonem do 250 m3/hod. postačí potrubí o průměru 100 mm (nebo ploché potrubí odpovídajícího průřezu), pro výkon m3/hod. je nutné použít potrubí o průměru nejméně 120 mm (nebo odpovídající ploché potrubí), pro výkony nad 750 m3/hod. je nutné použít potrubí o průměru 150 mm (nebo odpovídající ploché potrubí). Nedostatečně dimenzované, nebo příliš dlouhé (více jak 4m) a členité potrubí podstatně snižuje účinnost odsavače a zároveň zvyšuje jeho hlučnost. U dlouhého potrubí je navíc větší nebezpečí kondenzace vodních par. Bude-li odsavač pracovat s vnějším odtahem (ne jako recirkulační), dbejte, aby byla instalována zpětná klapka. Ani u nejvýkonnějších výrobků nevzniká v sací zóně tak silné proudění vzduchu, které by dokázalo dokonale usměrnit a odsát veškerý parami nasycený vzduch nad varnou deskou. Pokud pozorujete (například při silném varu vody v otevřené nádobě), že část par nebyla nasáta, nejedná se zpravidla o závadu. Správně dimenzovaný a instalovaný odsavač totiž zajistí 10x za hodinu kompletní výměnu vzduchu ve Vaší kuchyni, což postačuje k optimálnímu odvětrání při vaření. A pokud jej necháte pracovat ještě určitou dobu po ukončení vaření, dosáhnete dokonalého odstranění veškerých par a pachů. Nerezový povrch je ušlechtilý, ale velmi zranitelný. Vyvarujte se při čištění použití prostředků, které by jej mohly poškrábat. Ni kdy nepoužívejte prostředky obsahující agresívní látky, zejména chlór (Savo a pod.), které mohou zanechat na povrchu neodstranitelné skvrny. Doporučujeme používat prostředky, které pro tento účel dodává výrobce. Mnoho spokojenosti s novým pomocníkem ve Vaší domácnosti přeje PROMTINVEST spol. s r.o. zastoupení FABER pro ČR OSVĚTLENÍ Osvětlení se skládá z jedné neonové trubice (18 W). Při výměně postupujte následovně: Sejměte kovové koncovky T (obr. 11). Sklo zůstane zavěšené na jazýčcích Z. Posuňte sklo na jednom konci, až se uvolní (šipka 1), potom jej opatrně vyjměte (šipka 2) a opačným směrem jej vysuňte z druhého konce usazení (šipka 3), až se úplně uvolní. Vyměňte neon a sklo vložte zpět opačným postupem. ÚDRŽBA POVRCHU ODSAVAČE Nepoužívejte příliš mokré hadříky či houby, ani proud vody. Nepoužívejte ředidla ani alkoholy, protože by mohlo dojít ke zmatnění lakovaných povrchů, na nerezový povrch zásadně nepoužívejte prostředky které obsahují agresivní složky, především chlór (Savo a pod.). Nepoužívejte brusné materiály, zvláště na povrchu z nerezové oceli. Doporučujeme používat prostředky, které dodává výrobce. obr. 11 OBSAH: POSTUP PŘI INSTALACI 3 OVLÁDÁNÍ 9 ÚDRŽBA

3 Údržba Postup při instalaci Pravidelná údržba zajistí bezvadný provoz a dobrou výkonnost. Zvláštní pozornost věnujte kovovým tukovým filtrům a při recirkulačním provozu též aktivním uhlíkovým filtrům. KOVOVÉ TUKOVÉ FILTRY Kovové tukové filtry je nutné čistit aspoň jednou za dva měsíce,tyto filtry jsou omyvatelné běžnými čistícími prostředky nebo v myčce, potřeba čištění se úměrně zvyšuje s frekvencí používání odsavače. ČIŠTĚNÍ FILTRŮ: Vyjměte kovové tukové filtry stlačením páčky směrem dozadu (obr. 9). Umyjte filtry vodou a běžným mycím prostředkem, nebo v myčce nádobí. Před jejich zpětnou montáží je nechejte řádně vysušit. Umístěte filtry zpět na své místo. UPOZORNĚNÍ - je nutné dodržovat doporučené intervaly údržby a výměny, aby se tak zabráni lo možnému riziku vznícení u filtrů nasáklých tuky. AKTIVNÍ UHLÍKOVÉ FILTRY (RECIRKULAČNÍ PROVOZ) Aktivní uhlíkové filtry mají schopnost zadržet pachy až do úplného nasycení. Nejsou omyvatelné ani recyklovatelné, proto je třeba je vyměňovat alespoň jednou za čtyři měsíce nebo i častěji při zvláště intenzivním používání. VÝMĚNA: Vyjměte kovový tukový filtr nebo kovovou mřížku a aktivní uhlíkový filtr. Namontujte nový tukový filtr (obr. 10). obr. 9 obr. 10 ZÁKLADNÍ ÚDAJE Tento odsavač par je určen pro instalaci na stěnu nad sporákem. Může pracovat způsobem odvádění odsávaného vzduchu mimo místnost nebo způsobem filtrace a zpětného vrácení recyklovaného vzduchu do místnosti (recirkulační provoz). S ohledem na složitost a hmotnost celého přístroje doporučujeme svěřit instalaci odborníkovi kvůli dodržení všech příslušných předpisů o odvádění odsávaného vzduchu. Výrobce odmítá jakoukoliv odpovědnost za škody způsobené nesprávnou či neodbornou instalací SLOŽENÍ ODSAVAČE - PŘÍSLUŠENSTVÍ Pos. ks ČÁSTI VÝROBKU C 1 korpus (tělo) odsavače s ovládáním, tukovými filtry a ventilační jednotkou 1 teleskopický komín tvořený: S 1 horní komínová část I 1 dolní komínová část A 1 redukce průměr 120/150 mm F 1 koleno pro recirkulační provoz G 1 směrová mřížka PŘÍSLUŠENSTVÍ 1 1 spodní konzola 2 1 horní konzola 3 1 prostřední konzola 4 1 polohovací konzola šrouby a hmoždinky DOKUMENTACE 1 návod k použití obr

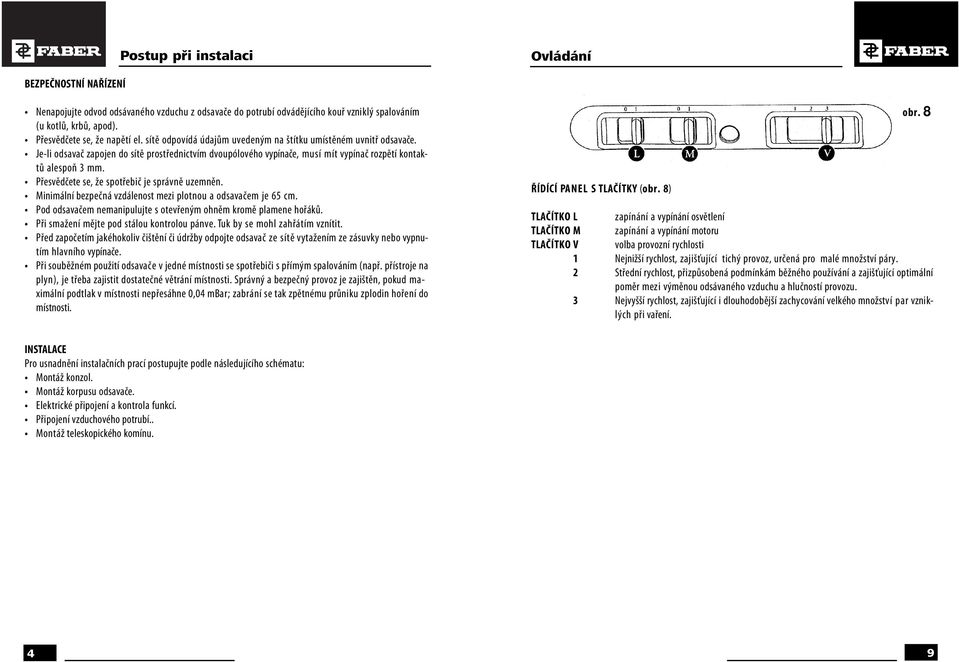

4 Postup při instalaci Ovládání BEZPEČNOSTNÍ NAŘÍZENÍ Nenapojujte odvod odsávaného vzduchu z odsavače do potrubí odvádějícího kouř vzniklý spalováním (u kotlů, krbů, apod). Přesvědčete se, že napětí el. sítě odpovídá údajům uvedeným na štítku umístěném uvnitř odsavače. Je-li odsavač zapojen do sítě prostřednictvím dvoupólového vypínače, musí mít vypínač rozpětí kontaktů alespoň 3 mm. Přesvědčete se, že spotřebič je správně uzemněn. Minimální bezpečná vzdálenost mezi plotnou a odsavačem je 65 cm. Pod odsavačem nemanipulujte s otevřeným ohněm kromě plamene hořáků. Při smažení mějte pod stálou kontrolou pánve. Tuk by se mohl zahřátím vznítit. Před započetím jakéhokoliv čištění či údržby odpojte odsavač ze sítě vytažením ze zásuvky nebo vypnutím hlavního vypínače. Při souběžném použití odsavače v jedné místnosti se spotřebiči s přímým spalováním (např. přístroje na plyn), je třeba zajistit dostatečné větrání místnosti. Správný a bezpečný provoz je zajištěn, pokud maximální podtlak v místnosti nepřesáhne 0,04 mbar; zabrání se tak zpětnému průniku zplodin hoření do místnosti. ŘÍDÍCÍ PANEL S TLAČÍTKY (obr. 8) obr. 8 TLAČÍTKO L zapínání a vypínání osvětlení TLAČÍTKO M zapínání a vypínání motoru TLAČÍTKO V volba provozní rychlosti 1 Nejnižší rychlost, zajišťující tichý provoz, určená pro malé množství páry. 2 Střední rychlost, přizpůsobená podmínkám běžného používání a zajišťující optimální poměr mezi výměnou odsávaného vzduchu a hlučností provozu. 3 Nejvyšší rychlost, zajišťující i dlouhodobější zachycování velkého množství par vzniklých při vaření. INSTALACE Pro usnadnění instalačních prací postupujte podle následujícího schématu: Montáž konzol. Montáž korpusu odsavače. Elektrické připojení a kontrola funkcí. Připojení vzduchového potrubí.. Montáž teleskopického komínu. 4 9

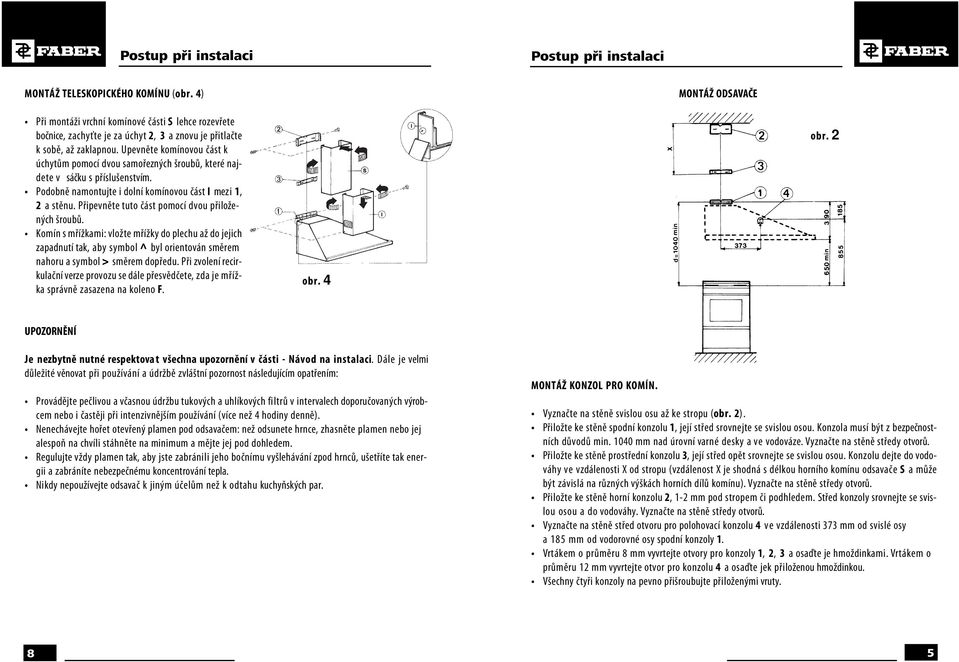

5 Postup při instalaci Postup při instalaci MONTÁŽ TELESKOPICKÉHO KOMÍNU (obr. 4) MONTÁŽ ODSAVAČE Při montáži vrchní komínové části S lehce rozevřete bočnice, zachyťte je za úchyt 2, 3 a znovu je přitlačte k sobě, až zaklapnou. Upevněte komínovou část k úchytům pomocí dvou samořezných šroubů, které najdete v sáčku s příslušenstvím. Podobně namontujte i dolní komínovou část I mezi 1, 2 a stěnu. Připevněte tuto část pomocí dvou přiložených šroubů. Komín s mřížkami: vložte mřížky do plechu až do jejich zapadnutí tak, aby symbol ^ byl orientován směrem nahoru a symbol > směrem dopředu. Při zvolení recirkulační verze provozu se dále přesvědčete, zda je mřížka správně zasazena na koleno F. obr. 4 obr. 2 UPOZORNĚNÍ Je nezbytně nutné respektovat všechna upozornění v části - Návod na instalaci. Dále je velmi důležité věnovat při používání a údržbě zvláštní pozornost následujícím opatřením: Provádějte pečlivou a včasnou údržbu tukových a uhlíkových filtrů v intervalech doporučovaných výrobcem nebo i častěji při intenzivnějším používání (více než 4 hodiny denně). Nenechávejte hořet otevřený plamen pod odsavačem: než odsunete hrnce, zhasněte plamen nebo jej alespoň na chvíli stáhněte na minimum a mějte jej pod dohledem. Regulujte vždy plamen tak, aby jste zabránili jeho bočnímu vyšlehávání zpod hrnců, ušetříte tak energii a zabráníte nebezpečnému koncentrování tepla. Nikdy nepoužívejte odsavač k jiným účelům než k odtahu kuchyňských par. MONTÁŽ KONZOL PRO KOMÍN. Vyznačte na stěně svislou osu až ke stropu (obr. 2). Přiložte ke stěně spodní konzolu 1, její střed srovnejte se svislou osou. Konzola musí být z bezpečnostních důvodů min mm nad úrovní varné desky a ve vodováze. Vyznačte na stěně středy otvorů. Přiložte ke stěně prostřední konzolu 3, její střed opět srovnejte se svislou osou. Konzolu dejte do vodováhy ve vzdálenosti X od stropu (vzdálenost X je shodná s délkou horního komínu odsavače S a může být závislá na různých výškách horních dílů komínu). Vyznačte na stěně středy otvorů. Přiložte ke stěně horní konzolu 2, 1-2 mm pod stropem či podhledem. Střed konzoly srovnejte se svislou osou a do vodováhy. Vyznačte na stěně středy otvorů. Vyznačte na stěně střed otvoru pro polohovací konzolu 4 ve vzdálenosti 373 mm od svislé osy a 185 mm od vodorovné osy spodní konzoly 1. Vrtákem o průměru 8 mm vyvrtejte otvory pro konzoly 1, 2, 3 a osaďte je hmoždinkami. Vrtákem o průměru 12 mm vyvrtejte otvor pro konzolu 4 a osaďte jek přiloženou hmoždinkou. Všechny čtyři konzoly na pevno přišroubujte přiloženými vruty. 8 5

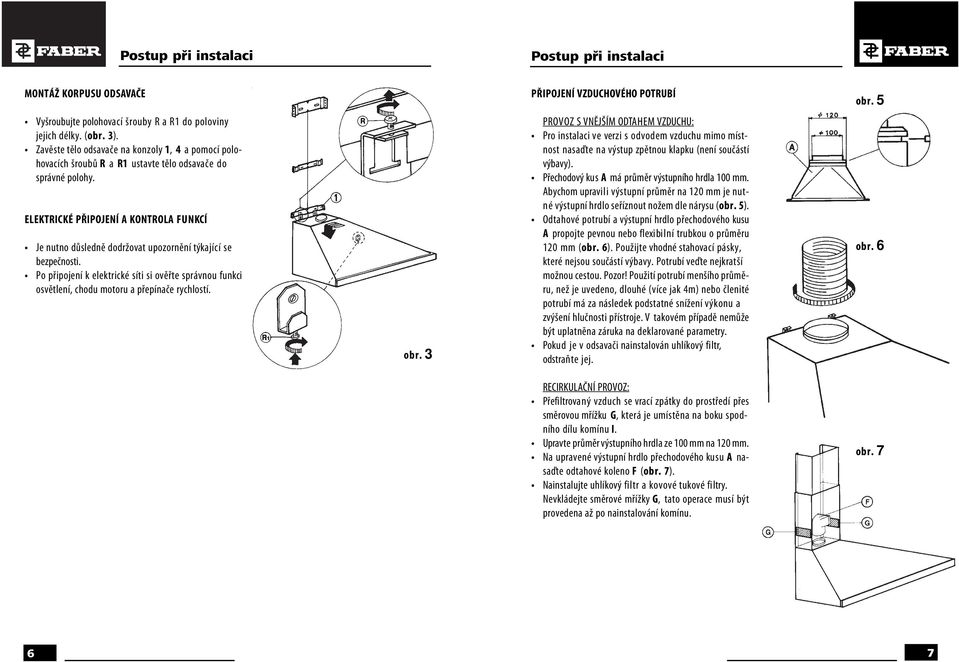

6 Postup při instalaci Postup při instalaci MONTÁŽ KORPUSU ODSAVAČE PŘIPOJENÍ VZDUCHOVÉHO POTRUBÍ obr. 5 Vyšroubujte polohovací šrouby R a R1 do poloviny jejich délky. (obr. 3). Zavěste tělo odsavače na konzoly 1, 4 a pomocí polohovacích šroubů R a R1 ustavte tělo odsavače do správné polohy. ELEKTRICKÉ PŘIPOJENÍ A KONTROLA FUNKCÍ Je nutno důsledně dodržovat upozornění týkající se bezpečnosti. Po připojení k elektrické síti si ověřte správnou funkci osvětlení, chodu motoru a přepínače rychlostí. obr. 3 PROVOZ S VNĚJŠÍM ODTAHEM VZDUCHU: Pro instalaci ve verzi s odvodem vzduchu mimo místnost nasaďte na výstup zpětnou klapku (není součástí výbavy). Přechodový kus A má průměr výstupního hrdla 100 mm. Abychom upravili výstupní průměr na 120 mm je nutné výstupní hrdlo seříznout nožem dle nárysu (obr. 5). Odtahové potrubí a výstupní hrdlo přechodového kusu A propojte pevnou nebo flexibilní trubkou o průměru 120 mm (obr. 6). Použijte vhodné stahovací pásky, které nejsou součástí výbavy. Potrubí veďte nejkratší možnou cestou. Pozor! Použití potrubí menšího průměru, než je uvedeno, dlouhé (více jak 4m) nebo členité potrubí má za následek podstatné snížení výkonu a zvýšení hlučnosti přístroje. V takovém případě nemůže být uplatněna záruka na deklarované parametry. Pokud je v odsavači nainstalován uhlíkový filtr, odstraňte jej. obr. 6 RECIRKULAČNÍ PROVOZ: Přefiltrovaný vzduch se vrací zpátky do prostředí přes směrovou mřížku G, která je umístěna na boku spodního dílu komínu I. Upravte průměr výstupního hrdla ze 100 mm na 120 mm. Na upravené výstupní hrdlo přechodového kusu A nasaďte odtahové koleno F (obr. 7). Nainstalujte uhlíkový filtr a kovové tukové filtry. Nevkládejte směrové mřížky G, tato operace musí být provedena až po nainstalování komínu. obr
