Prohlášení o vlastnostech výrobku č.: S ETA-05/0131

Transkript

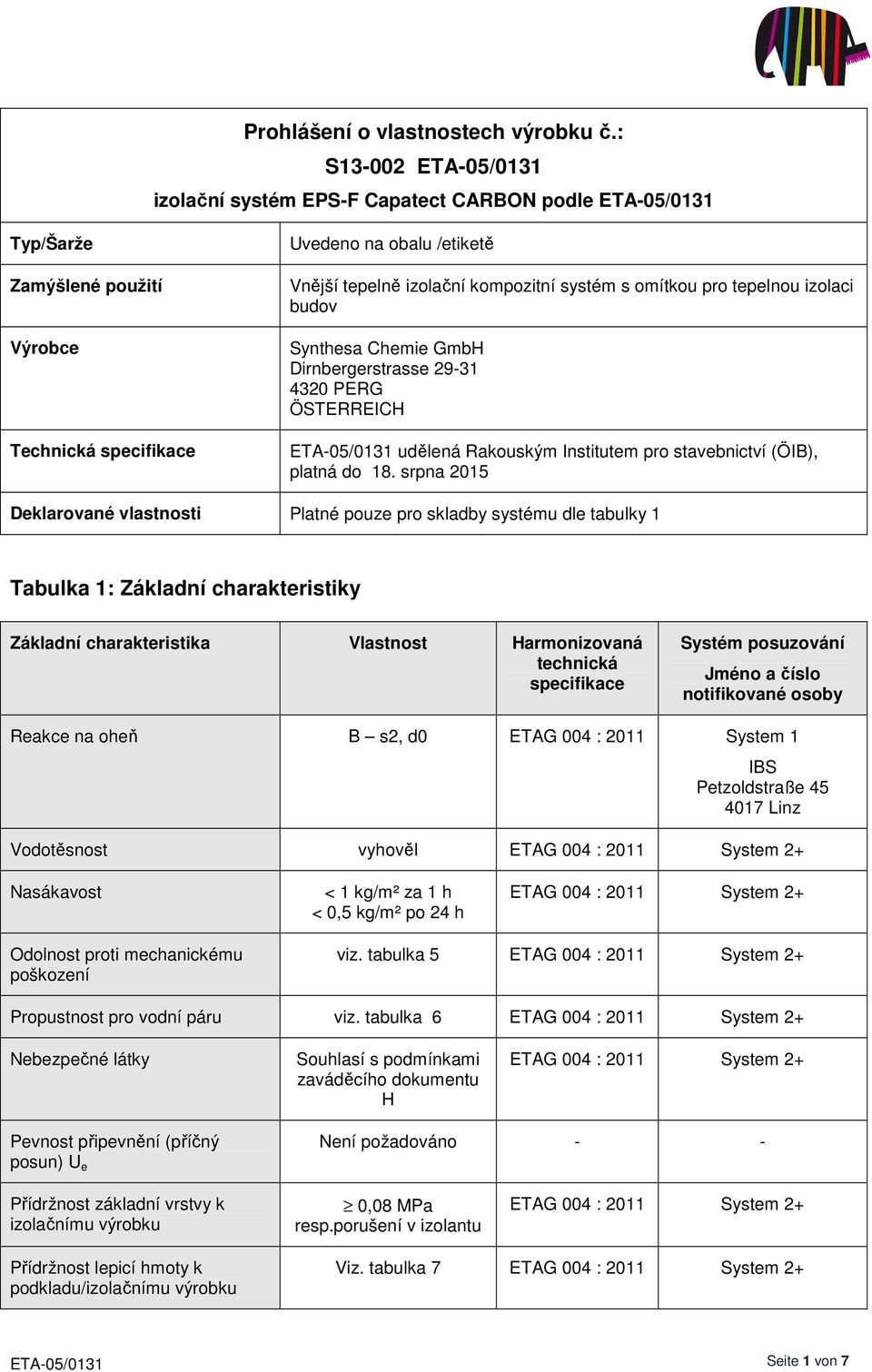

1 Prohlášení o vlastnostech výrobku č.: S ETA-05/0131 izolační systém EPS-F Capatect CARBON podle ETA-05/0131 Typ/Šarže Zamýšlené použití Výrobce Technická specifikace Uvedeno na obalu /etiketě Vnější tepelně izolační kompozitní systém s omítkou pro tepelnou izolaci budov Synthesa Chemie GmbH Dirnbergerstrasse PERG ÖSTERREICH ETA-05/0131 udělená Rakouským Institutem pro stavebnictví (ÖIB), platná do 18. srpna 2015 Deklarované vlastnosti Platné pouze pro skladby systému dle tabulky 1 Tabulka 1: Základní charakteristiky Základní charakteristika Vlastnost Harmonizovaná specifikace Systém posuzování Jméno a číslo notifikované osoby Reakce na oheň B s2, d0 System 1 IBS Petzoldstraße Linz Vodotěsnost vyhověl System 2+ Nasákavost < 1 kg/m² za 1 h < 0,5 kg/m² po 24 h System 2+ Odolnost proti mechanickému poškození viz. tabulka 5 System 2+ Propustnost pro vodní páru viz. tabulka 6 System 2+ Nebezpečné látky Souhlasí s podmínkami zaváděcího dokumentu H System 2+ Pevnost připevnění (příčný posun) U e Není požadováno - - Přídržnost základní vrstvy k izolačnímu výrobku 0,08 MPa resp.porušení v izolantu System 2+ Přídržnost lepicí hmoty k podkladu/izolačnímu výrobku Viz. tabulka 7 System 2+ ETA-05/0131 Seite 1 von 7

2 Základní charakteristika Vlastnost Harmonizovaná specifikace Systém posuzování Jméno a číslo notifikované osoby Odolnost zatížení větrem Viz. tabulka 8 System 2+ Vzduchová neprůzvučnost Není předepsána - - Tepelný odpor izolantu R d Viz. etiketa EN 13163:2013 System 2+ Tepelný odpor omítkového systému R om 0,02 (m² K)/W System 2+ Tabulka 2: Skladby ETICS Připevnění Součásti Další údaje Harmonizo vaná specifikac e (popis) 1. Lepený ETICS 1.1 Izolant průmyslově vyrobený expandovaný polystyren (EPS), třída reakce na oheň E podle EN :2007 Spotřeba[k g/m²] Tloušťka [mm] Capatect fasádní izolační deska λ: 0,040 pevnost: 70 Capatect Dalmatin fasádní izolační deska λ: 0,033 Capatect Dalmatin Premium fasádní izolační deska pevnost: 70 λ: 0,031 pevnostt: 100 EN 13163:2013 Capatect Lambdapor fasádní izolační deska λ: 0,031 pevnost: Lepicí hmoty armovací tmel 186M 4,5 (Prášek) ETA-05/0131 Seite 2 von 7

3 Připevnění Součásti Další údaje Harmonizo vaná specifikac e (popis) Spotřeba[k g/m²] Tloušťka [mm] armovací tmel hrubý 190 armovací tmel 190 4,5 (prášek) 4,5 (prášek) Capatect lepidlo 181 4,5 (Prášek) Capatect lepidlo Top-Fix 4,5 (Prášek) Capatect válečkové lepidlo 615 Capatect VWS lepicí tmel 160 2,00 (Pasta) 5,00 (Pasta) 2. lepený ETICS s dodatečným mechanickým upevněním 2.1 Izolant průmyslově vyrobený expandovaný polystyren (EPS), třída reakce na oheň E podle EN :2007 identický s izolantem,jmenovaným v bodě Lepicí hmoty Identické s lepidly,jmenovanými v bodě Hmoždinky (kotvy) pro upevnění izolačních desek Hmoždinky Capatect ETAG 014: ETA-02/0019 ETA-03/0019 ETA-09/0394 ETA-03/0004 ETA-03/0005 ETA-03/0028 ETA-07/0288 ETA-04/0023 ETA-04/0030 ETA-04/0064 ETA-05/0009 ETA-07/0026 ETA-05/0055 ETA-05/0131 Seite 3 von 7

4 Připevnění Součásti Další údaje Harmonizo vaná specifikac e (popis) ETA-08/0267 Spotřeba[k g/m²] Tloušťka [mm] 3.Další systémové komponenty pro všechny deklarované skladby 3.1 Základní vrstva Capatect Carbon- Spachtel 3.2 Výztužová tkanina - 5,0 3,0 Capatect výztužová tkanina Rozměr oka: mezi 3mm a 5mm 3.3 Konečné povrchové úpravy Capatect KD-disperzní 1,5/2,0/3,0/4,0 mm 2,4 až 6,0 Capatect SI-silikátová Capatect SH-silikónová 1,5/2,0/3,0/4,0 mm Zrnitosti 1,5/2,0/3,0/4,0 mm 2,4 až 6,0 2,4 6,0 Podle Capatect CarboPor 1,0/1,5/2,0/3,0/ 4,0mm 2,4 až 6,0 Capatect CarboPor Easy 1,5/2,0mm 1,5 až 2,0 Tabulka 3: Požární vlastnosti ETICS Požární vlastnosti ETICS (EN 13501) Součásti systému Dle tabulky 2 B s2,d0 ETA-05/0131 Seite 4 von 7

5 Tabulka 4 : Nasákavost ETICS Nasákavost po 24 hodinách < 0,5 kg/m² 0,5 kg/m² Záklaní vrstva + všechny v bodě 4.3 jmenované vrchní omítky v tabulce 2 X Tabulka 5: Odolnost vůči mechanickému poškození Záklaní vrstva + všechny v bodě 4.3 jmenované vrchní omítky v tabulce 2 Jednoduchá standartní vrstva Kategorie II Dvojitá standartní vrstva Kategorie I Tabulka 6: Propustnost pro vodní páru ETICS Ekvivalent tloušťky vzduchové mezery (m) Základní vrstva + Vrchní omítky dle následujícího popisu Capatect SH silikonová Capatect KD disperzní Capatect SI-silikátová Capatect CarboPor Capatect CarboPor Easy 2,0mm:1,7m) ETA-05/0131 Seite 5 von 7

6 Tabulka 7: Přídržnost mezi lepidlem a podkladem Lepicí hmota Podklad lepidlo na podložce a expandovaném EPS Počáteční stav 48h ponoření ve vodě + 2 h 23 C/50 % rel.vlhkosti 48h ponoření ve vodě + 7 h 23 C/50 % rel.vlhkosti armovací tmel 186M armovací tmel hrubý 190 armovací tmel 190 Capatect lepidlo Top-Fix Capatect válečkové lepidlo 615 Capatect VWS lepicí tmel 160 Capatect lepidlo 181 ETA-05/0131 Seite 6 von 7

7 Tabulka 8: Odolnost zatížení větrem Bezpečnost použití ETICS,mechanicky kotvených hmoždinkami (kotvami) Následující hodnoty platí pouze pro kombinaci(obchodní označen kotvy)/charakteristiky izolantu,uvedené v této tabulce. Kotvy s následujícím zatížením a charekteristikami Průměr talířků kotvy Všechny kotvy dle bodu mm Charakteristiky izolačních desek s následujícími hranicemi únosnosti. tloušťka 60 mm 50 mm Výtažná hodnota kolmo k rovině podkladu Kotvy mimo oblast spáry (Zkouška průtažnosti za sucha) R desky Minimum: střední Mezní hodnoty zatížení (N) Kotvy v oblasti spáry (Zkouška průtažnosti za sucha) R spára Minimum: střední Mezní hodnota v tabulce platí pro všechny hmoždinky,které splňují následující kriteria. - platná ETA podle ETAG platná ETA podle ETAG průměr talířku 60 mm - Pevnost talířku kotvy 0,3kN/mm - Únosnost talířku kotvy 1,0 kn Odolnost ETICS proti sání větrem se vypočítá následovně: Přičemž: : á: = + á á Počet kotev na 1 m2,mimo oblast spáry Počet kotev na 1 m2,v oblasti spáry : národní bezpečnostní koeficient Tento výpis byl pořízen strojově a je platný i bez podpisu vedení společnost. V Pergu dne ETA-05/0131 Seite 7 von 7
