Školení vyhl. 50/1978 Sb. Ing. Richard Poul. Praha,

Transkript

1 Školení vyhl. 50/1978 Sb. Ing. Richard Poul Praha,

2 Obsah přednášky Vyhl. č. 50/1978 Sb. První pomoc Bezpečnost Obsluha el. zařízení Práce na el. zařízení Pravidla pro el. zařízení

3 Zákon o bezpečnosti práce v souvislosti s provozem vyhrazených technických zařízení a o změně souvisejících zákonů V současné době ve 2. čtení (sněmovní tisk 535/0) Vejití v platnost, nelze vůbec odhadnout. Definice oprava, montáž, údržba, rekonstrukce Požadavky na bezpečnost Výkon státní zprávy Odborná způsobilost, podmínky Zkoušky z odborné kvalifikace Odborná způsobilost pro obsluhu a práci Povinnosti odborně způsobilých osob Hlášení havárií

4 Vyhláška č. 50/1978 Sb. Stupně odborné způsobilosti (kvalifikace) pracovníků: Pracovníci seznámení ( 3) Pracovníci poučení ( 4) Pracovníci znalí ( 5) Pracovníci znalý s vyšší kvalifikací 6, 7, 8, 9 Pracovníci pro projektování 10 Kvalifikace ve zvláštních případech 11

5 Vyhláška č. 50/1978 Sb. - Praxe činnost vzdělání praxe 6 na el. zařízeních do 1000 V na hromosvodech vyučení, SO, ÚSO, VŠ zaškolení vyučení, SO, ÚSO, VŠ 1 rok 6 měsíců 3 měsíce 7 na el. zařízeních do 1000 V na hromosvodech vyučení SO, ÚSO, VŠ zaškolení vyučení, SO ÚSO, VŠ 2 roky 1 rok 1 rok 6 měsíců vyučení, SO 6 roků 8 na el. zařízeních do 1000 V ÚSO VŠ 4 roky 2 roky na hromosvodech vyučení SO, ÚSO, VŠ 2 roky 6 měsíců

6 5 až 11 Zkoušky a přezkoušení Vyhláška č. 50/1978 Sb. Zaškolení a zkoušku je povinna zajistit organizace. Obsah a délku zaškolení stanoví organizace s ohledem na charakter a rozsah činnosti, kterou mají pracovníci vykonávat. Ověření poskytování první pomoci při úrazu el. proudem musí být součástí zkoušky pracovníků s elektrotechnickou kvalifikací.

7 Vyhláška č. 50/1978 Sb. 3 Pracovníci seznámení Pracovníci seznámení jsou ti, kteří byli organizací v rozsahu své činnosti seznámeni s předpisy o zacházení s elektrickými zařízeními a upozorněni na možné ohrožení těmito zařízeními. Poznámka: Osobám seznámeným musí být omezen přístup ke všem místům, kde se vyskytuje elektrické riziko.

8 Vyhláška č. 50/1978 Sb. 4 Pracovníci poučení Pracovníci poučení jsou ti, kteří byli v rozsahu své činnosti seznámeni s předpisy pro činnost na elektrických zařízeních, školeni v této činnosti, upozorněni na možné ohrožení elektrickými zařízeními a seznámeni s poskytováním první pomoci při úrazech elektrickým proudem.

9 Vyhláška č. 50/1978 Sb. 5 Pracovníci znalí Pracovníci znalí jsou ti, kteří mají ukončené odborné vzdělání uvedené v příloze 2 vyhlášky a po zaškolení složili zkoušku v předepsaném rozsahu. Poznámka: Měření, zajištění a ověření bezpečného stavu mohou provádět osoby minimálně znalé (nebo poučené a seznámené pod dozorem osoby znalé)

10 Vyhláška č. 50/1978 Sb. 6 Pracovníci pro samostatnou činnost Pracovníci pro samostatnou činnost jsou pracovníci znalí s vyšší kvalifikací, kteří a) splňují požadavky pro pracovníky uvedené v 5 b) mají alespoň nejkratší požadovanou praxi c) prokázali složením zkoušky znalosti potřebné pro samostatnou činnost.

11 Vyhláška č. 50/1978 Sb. 7 Pracovníci pro řízení činnosti Pracovníci pro řízení činnosti jsou pracovníci znalí s vyšší kvalifikací, kteří a) splňují požadavky pro pracovníky uvedené v 6 b) mají alespoň nejkratší požadovanou praxi c) prokázali složením zkoušky znalosti potřebné pro řízení činnosti.

12 Vyhláška č. 50/1978 Sb. 8 Pracovníci pro řízení činnosti prováděné dodavatelským způsobem a pracovníci pro řízení provozu Pracovníci pro řízení činnosti prováděné dodavatelským způsobem nebo pro řízení provozu jsou pracovníci znalí s vyšší kvalifikací, kteří a) splňují požadavky pro pracovníky uvedené v 7, b) mají alespoň nejkratší požadovanou praxi, c) prokázali složením zkoušky znalosti potřebné pro řízení činnosti prováděné dodavatelským způsobem nebo znalosti potřebné pro řízení provozu.

13 Vyhláška č. 50/1978 Sb. 11 Kvalifikace ve zvláštních případech Učitelé, kteří používají při výuce na školách elektrická zařízení pod napětím, se považují pro tuto činnost za pracovníky pro samostatnou činnost; musí však být v používání zařízení prokazatelně zaškoleni.

14 Vyhláška č. 50/1978 Sb. - Zkoušky a přezkoušení a) předpisy k zajištění bezpečnosti a ochrany zdraví při práci, b) místní pracovní a technologické postupy, provozní a bezpečnostní pokyny, příkazy, směrnice a návody k obsluze, které souvisí s činností na elektrickém zařízení, c) teoretické a praktické znalosti o poskytování první pomoci, zejména při úrazech elektrickým proudem. Pracovníci musí být tělesně a duševně způsobilí, prokazuje se dokladem o absolvování lékařské prohlídky. Znalosti bezpečnostních předpisů souvisejících s jejich činností musí být ověřovány přezkoušením nejméně jednou za tři roky.

15 Vyhláška č.73/2010 Vyhražená elektrické zařízení jsou zařízení a) pro výrobu, přeměnu, přenos, rozvod a odběr elektrické energie a elektrické instalace, b) určená k ochraně před účinky atmosférické nebo statické elektřiny. Právnické osoby a podnikající fyzické osoby mohou provádět montáž, opravy, revize a zkoušky zařízení na základě oprávnění vydaného organizací státního odborného dozoru.

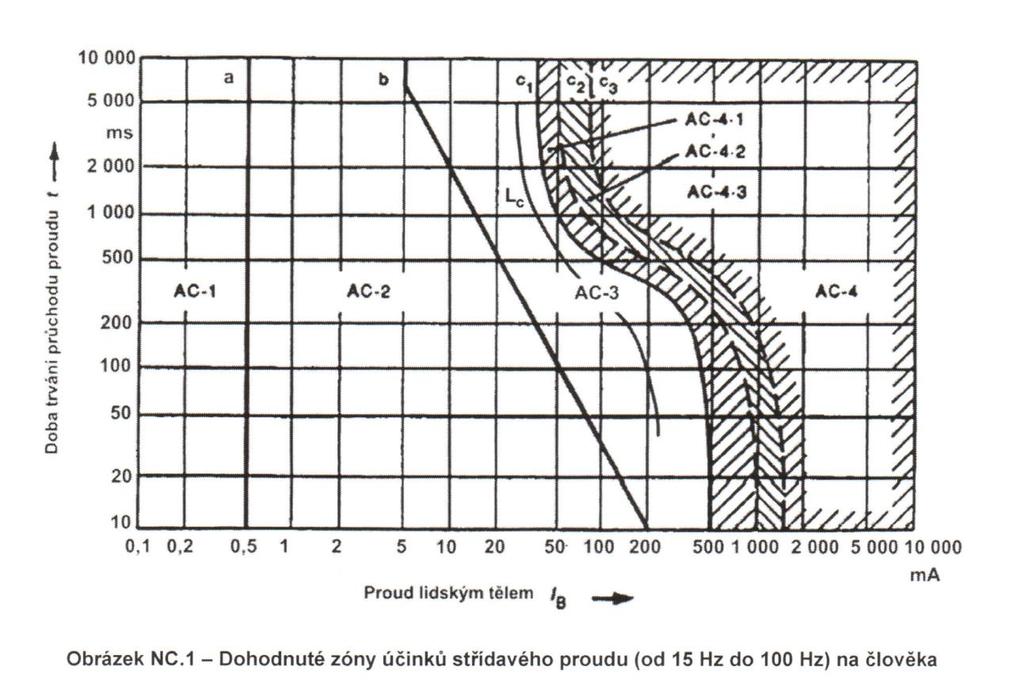

16 Účinky proudu na lidský organismus

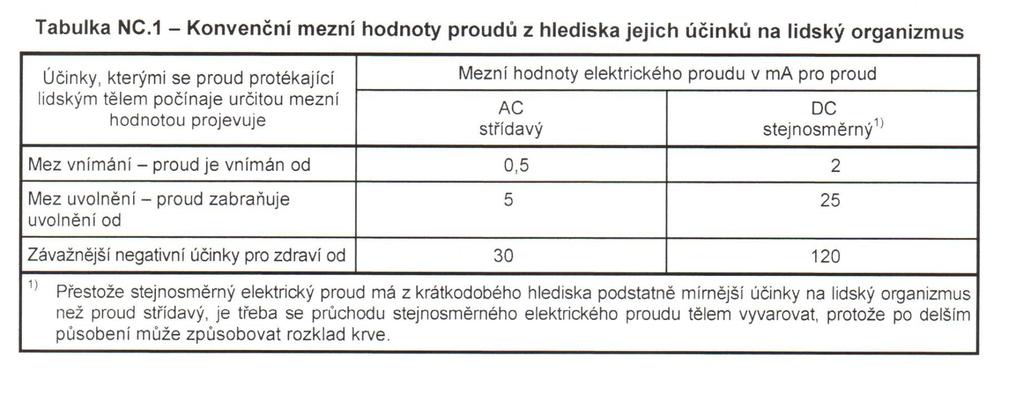

17 Účinky proudu na lidský organismus

18 Účinky proudu na lidský organismus

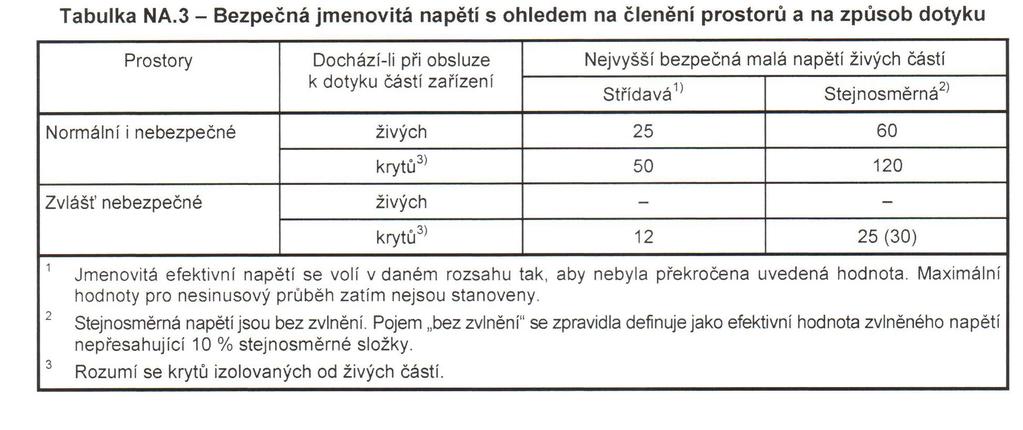

19 Účinky proudu na lidský organismus

20 Úraz el. proudem může nastat : První pomoc při úrazu el. proudem přímým dotykem, přeskokem při přiblížení, nebezpečným krokovým napětím nepřímo tep. účinky při el. oblouku, pádem způsobeným úlekem nebo po křeči, neočekávané spuštění stroje

21 Technická první pomoc při úrazu el. proudem je předpokladem poskytnutí jakékoliv zdravotnické pomoci vypnutí el. proudu, vyproštění postiženého z obvodu el. proudu, pozor na pád po uvolnění křeče zabezpečení místa nehody orientace, zjištění počtu poraněných přivolání první pomoci odsun zraněného na bezpečné místo psychologický přístup POZOR! U VN napětí hrozí dotykové napětí až vzdálenosti 20m. Amatérští zachránci mohou jen zvýšit počet postižených.

22 První pomoc při úrazu el. proudem Fyzikální vyšetření: pohledem hmatem poslechem dýchací šelesty čich Sleduje se především stav vědomí, dýchání.

23 První pomoc při úrazu el. proudem Bezvědomí úraz mozku infarkt nemoc otrava úraz elektrickým proudem Bezvědomí bezprostředně ohrožuje život.

24 První pomoc při úrazu el. proudem

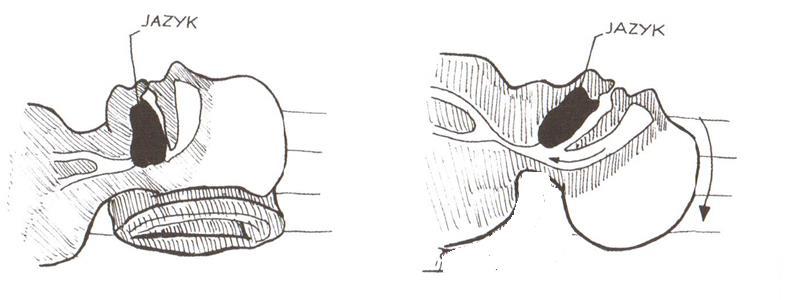

25 První pomoc při úrazu el. proudem Bezvědomí (postup v případě, kdy nejde o vážná zranění páteře a kostí): Není reakce na slovní a fyzické podměty. Pokud je postižený obličejem k zemi, otočíme jej na záda. (Vyčistíme ústní dutinu). Zakloníme hlavu a sledujeme, zda postižený začne dýchat. (V případě, že postižený začne sám dýchat, otočíme jej do stabilizované polohy). POZOR! V žádném případě nepodkládáme hlavu a nedržíme postiženého v náručí.

26 První pomoc při úrazu el. proudem Nehrozí zachránci ani oběti další nebezpečí? Je nějaká reakce na oslovení? Není - voláme o pomoc. Zprůchodníme dýchací cesty, zakloníme hlavu. Je dýchání normální? Není Zatelefonujeme na 155 (záchranná lékařská služba),112

27 První pomoc při úrazu el. proudem Položíme postiženého na záda na rovnou a pevnou podložku, 30 stlačení hrudníku do hloubky 4-5cm, v polovině hrudní kosti. 2 umělé vdechy. Pokračujeme střídavě ve stlačování hrudníku a umělém dýchání. Resuscitace se nepřerušuje dokud postižený zjevně nezačne sám dýchat. Prvních několik minut po srdeční zástavě je důležité se postarat o dobrou funkci krevního oběhu, než o zajištění dýchání.

28 První pomoc při úrazu el. proudem

29 První pomoc při úrazu el. proudem

30 První pomoc při úrazu el. proudem Po každém úrazu el. proudem, i když se zjevně nic nestalo, je nutné dojít k lékaři na vyšetření. Každý úraz je nutné neprodleně nahlásit nadřízenému.

31 Obsluha a práce na elektrických zařízeních Osoba odpovědná za elektrické zařízení je pověřená přímou zodpovědností za elektrické zařízení, Vedoucí práce je pověřen přímou zodpovědností za pracovní činnost, Osoba znalá má odpovídající vzdělání a praxi, umožňující jí vyhnout se nebezpečí, které elektřina může způsobit Osoba poučená je školena osobami znalými, umožňující jí vyhnout se nebezpečí, které elektřina může způsobit Osoba seznámená je v rozsahu své činnosti seznámené s předpisy o zacházení s elektrickými zařízeními a upozorněné na možné ohrožení těmito zařízeními.

32 Obsluha a práce na elektrických zařízeních Před zahájením pracovní činnosti musí být osoba odpovědná za elektrické zařízení informována o zamýšlené práci. Činnosti musejí být prováděny se souhlasem osoby odpovědné za elektrické zařízení. Aby nedošlo k omylům při ústním předávání informace, musí příjemce opakovat informaci nazpět vysílajícímu, který musí potvrdit, že byla správně přijata a bylo ji porozuměno. Před zahájením práce musí být provedena analýza možného nebezpečí.

33

34 Obsluha a práce na elektrických zařízeních Atmosférické podmínky V případě nepříznivých atmosférických podmínek musí být přijata příslušná opatření (např. zastavení práce). Jedná se například když se blýská nebo je slyšet hřmění nebo se blíží bouře, špatná viditelnost atd. Indukce V případě, že se vyskytuje, musí se přijmout určitá opatření (např. uzemnění).

35 Obsluha a práce na elektrických zařízeních Práce s dohledem Provádí se podle podrobnějších pokynů. Před zahájením práce se osoba provádějící dohled přesvědčí, zda jsou provedena nutná bezpečnostní opatření. V průběhu prací občas kontroluje dodržování bezpečnostních předpisů. Při této práci odpovídají za dodržování bezpečnostních předpisů osoby vykonávající pracovní činnost. Práce pod dozorem Provádí se za trvalé přítomnosti osoby, která je pověřena dozorem a která je odpovědná za dodržování příslušných bezpečnostních předpisů

36 Obsluha a práce na elektrických zařízeních

37 Obsluha a práce na elektrických zařízeních Pracovní postupy se dělí na práce bez napětí pod napětím v blízkosti živých částí

38 Obsluha a práce na elektrických zařízeních

39 Přesné vymezení pracoviště. Práce na elektrických zařízeních bez napětí Měření, zajištění a ověření bezpečného stavu mohou provádět osoby znalé, poučené a seznámené pod dozorem osoby znalé. Pracovní činnosti mohou provádět osoby znalé, poučené nebo seznámené pod dohledem osoby znalé.

40 Práce bez napětí - 5 základních požadavků úplné odpojení ( ze všech stran možného napájení) zabezpečení proti opětovnému zapnutí ověření, že zařízení je bez napětí ochranná opatření proti zařízení pod napětím, která jsou v blízkosti Poznámka Pro VN a některé nízkonapěťové zařízení ( kde hrozí k zavlečení napětí např. od záložních generátorů, venkovní vedení které křižuje jiné atd.) se musí provést uzemnění a zkratování. Nízké napětí NN do 1000V AC (1500V DC) Vysoké napětí VN do 52 kv

41 Práce bez napětí - uvedení zařízení do provozu Po ukončení práce musejí být odvolání všechny zúčastněné osoby a nářadí, výstroj, přístroje odstraněny. Když je vedoucí práce přesvědčen, že elektrické zařízení je připraveno na obnovu napájení, musí to být oznámeno osobě odpovědné za elektrické zařízení.

42 Práce v blízkosti zařízení pod napětím Před zahájením prací musí vedoucí práce upozornit osoby na dodržování bezpečných vzdáleností a na bezpečnostní opatření. Pokud zábrany, přepážky, krytí neposkytují plnou ochranu nezakrytých živých částí (pro NN IP2X) musí osoba seznámená pracující v blízkosti živých částí pracovat pod dozorem.

43 Práce na elektrických zařízeních pod napětím Osoby se dostávají do kontaktu s nezakrytými živými částmi nebo zasahují do ochranného prostoru (zóna D L ) některou částí těla nebo nářadím. Práce mohou provádět osoby závislosti na druhu práce znalé nebo poučené, na některé práce speciálně vyškolené U zařízení SELV je povolena práce pod napětím bez předběžných opatření proti přímému dotyku, ale musí být provedena opatření proti zkratu.

44 Obsluha a práce na elektrických zařízeních Výměna svítidel a příslušenství Výměna svítidel a výměnného příslušenství (např. startérů) musí být vykonána za beznapěťového stavu. Pro NN zařízení mohou být tyto výměny vykonány na živých částech osobou seznámenou, když zařízení poskytuje plnou ochranu proti přímému dotyku. Je třeba dbát, aby bylo zajištěno, že vyměněné části jsou vhodné k náhradě v zařízení, která jsou udržována

45 Obsluha a práce na elektrických zařízeních Ochrana před požárem Pro hašení musí být použito hasící zařízení vhodného typu a musí být dodrženy přiměřené vzdálenosti. Osoby si musí uvědomit, že z horkých a hořících materiálů mohou unikat toxické látky. Pracovní místo s nebezpečím exploze Jestliže jsou práce vykonávány tam, kde může existovat nebezpečí exploze, musí se přijmou speciální opatření.

46 Označování sítí dle způsobu uzemnění - IT, TT a TN prvé písmeno vyjadřuje vztah sítě a uzemnění T bezprostřední spojení jednoho bodu sítě ze zemí I oddělení všech živých částí od země nebo spojení jednoho bodu sítě ze zemí přes velkou impedanci

47 Označování sítí dle způsobu uzemnění - IT, TT a TN prvé písmeno vyjadřuje vztah sítě a uzemnění T bezprostřední spojení jednoho bodu sítě ze zemí I oddělení všech živých částí od země nebo spojení jednoho bodu sítě ze zemí přes velkou impedanci

48 Označování sítí dle způsobu uzemnění - IT, TT a TN druhé písmeno vyjadřuje vztah neživých částí v rozvodu a uzemnění T nepřímé spojení neživých částí se zemí N přímé spojení neživých částí s uzemněným bodem sítě případné další písmeno vyjadřují uspořádání středních a ochranných vodičů S funkce ochranného vodiče je zajišťována vodičem vedeným odděleně od středního vodiče C funkce středního a ochranného vodiče je sloučena v jediném vodiči (PEN vodič) (Soustava TN-C je zakázána pro pohyblivé přívody)

49 Základní pravidlo pro ochranu před úrazem el. proudem Nebezpečné živé části nesmí být přístupné a přístupné vodivé části nesmí být nebezpečně živé za normálních podmínek (provoz bez poruchy při určeném použití) za podmínek jedné poruchy Ochrana před nebezpečným dotykem živých i neživých částí zajišťuje ochrana při normálním provozu i v případě poruchy.

50 Automatické odpojení od zdroje Ochranné uzemnění (neživé části musejí být spojeny s ochranným vodičem. Ochranné pospojení v budově. Automatické odpojení v případě poruchy (v síti TN a napětí 230V proti zemi je to do 0,4s, distr. sítě do 5s) V instalacích pro laiky musí být doplňková ochrana u zásuvkových a světelných okruhů pomocí chráničů (existují i určité výjimky) Pro domovní instalace se nejčastěji používají proudové chrániče s vyb. proudem 30 ma

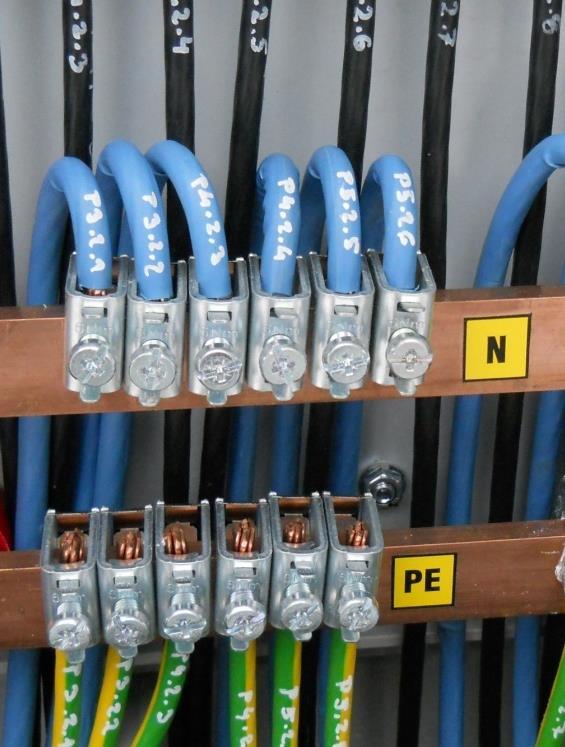

51 Ochranné vodiče a vodiče PEN Ochranné vodiče a vodiče PEN musejí být spolehlivě propojeny, spoje musejí být přístupné. Použití spínacích přístrojů a jištění v obvodu ochranných vodičů a vodičů PEN je zakázáno. Barvy izolovaných vodičů Ochranný vodič: kombinace zelená - žlutá Vodič PEN: kombinace zelená - žlutá s bleděmodrým označením na konci Nulový vodič: - světle modrá Fázové vodiče: hnědá, černá, šedá

52 Elektrická instalace světelné okruhy Na jeden okruh maximálně tolik svítidel, aby se nepřekročil jmenovitý proud jistícího prvku, max. jištění 25A, svítidel může být za určitých okolností 10 i více. Poloha zapnuto - stisknuta kolébku nahoře (neplatí u střídavých a křížových vypínačů). V místnosti alespoň jeden světelný vývod. Doplňková ochrana proudovým chráničem, na jeden chránič max. jeden světelný obvod.

53 Elektrická instalace - zásuvkové okruhy, pevně připojené spotř. Na jeden okruh maximálně 10 zásuvek, jištění 16A (do celkového instalovaného příkonu 3680 VA). Pro spotřebiče s příkonem nad 2000 VA samostatný okruh, většinou jištěný 16A (například pračka). Zásuvky kolík nahoře, fáze vlevo. Poznámka Běžné spotřebiče mají příkon do 2000VA. Spotřebiče nad 2000VA je zakázáno připojovat přes prodlužovací šnůry.

54 Elektrická instalace - pevně připojené el. spotřebiče Do příkonu 2000VA je možno připojit na zásuvkový okruh. Akumulační kamna musí být připojeny výhradně pevně, k jejich připojení se nesmí používat zásuvek.

55 Elektrické spotřebiče Izolační odpor 0,25 M spotřebič tř. ochrany III 7 M spotřebič tř. ochrany II držený v ruce Odpor ochranného vodiče 0,2 při délce přívodu do 3m +0,1 na každé započaté 3m, maximálně však 1 Unikající (dotykový) proud 0,5 ma tř. ochrany II 3,5 ma spotřebiče tř. ochrany I Revize může provádět pouze revizní technik

56 Na závěr první části školení Připravuje se nový zákon o bezpečnosti práce. Osvědčení oprávnění. Technická první pomoc. Bezvědomí bezprostředně ohrožuje život. Nebezpečné živé části nesmí být přístupné a přístupné vodivé části nesmí být nebezpečně živé. Ochranné vodiče a vodiče PEN musejí být spolehlivě propojeny. Bez napětí mohou pracovat osoby seznámené pod dohledem osoby znalé. V blízkosti zařízení pod napětím mohou osoby seznámené pracovat pouze pod dozorem (pokud není zajištěno krytí min IP20). Práce pod napětím mohou provádět pouze osoby znalé nebo poučené.

57 Pravidla pro el. zařízení

58 Elektrická zařízení Výrobky (jistič, rozvaděč, kabel, vypínač, svítidlo, zásuvka, příchytka ) uvedení na trh prohlášení o shodě Trafostanice, rozvody, elektrická instalace (sestava výrobků s odpovídajícími charakteristikami) uvedení do provozu výchozí revize v některých případech navíc souhlasné stanovisko TIČR

59 Vyhláška č. 73/2010 Sb. - Vyhláška o stanovení vyhrazených elektrických technických zařízení a) Zařízení pro výrobu, přeměnu, přenos, rozvod a odběr elektrické energie a elektrické instalace. b) Zařízení určená k ochraně před účinky atmosférické nebo statické elektřiny. Rozdělení do tříd a skupin (třída I skupina A-E, třída II skupina A-J) Montáž, opravy, revize a zkoušky se mohou provádět pouze na základě oprávnění (vydává TIČR). U zařízení před jeho uvedením do provozu musí být osvědčena bezpečnost. (TIČR organizace státního odborného dozoru)

60 Vyhláška č. 73/2010 Sb. - Vyhláška o stanovení vyhrazených elektrických technických zařízení Zahájení montáže zařízení třídy I se oznamuje na TIČR. Zařízení tř. I lze uvést do provozu je na základě souhlasného stanoviska TIČR.

61 Soubor norem ČSN Část Název 1 Základní hlediska 2 Definice 4 Bezpečnost 5 Výběr a stavba elektrických zařízení 6 Revize 7 Zařízení jednoúčelová a ve zvláštních objektech 8 Energetická účinnost

62 Soubor norem ČSN Část 4: Bezpečnost Označení Název rok vydání ČSN ed. 3 Ochrana před úrazem elektrickým proudem 2018 ČSN ed. 2 Ochrana před účinky tepla 2012 ČSN ed. 2 Ochrana před nadproudy 2010 ČSN ed. 3 ČSN Ochrana proti atmosférickým nebo spínacím přepětím Ochrana před napěťovým a elektromagnetickým rušením ČSN Ochrana před podpětím 1996 ČSN ed. 3 Odpojování a spínání 2017 ČSN ČSN Opatření k ochraně proti nadproudům - platí do 10/2018 Ochrana proti požáru v prostorách se zvláštním rizikem nebo nebezpečím platí do 10/

63 Soubor norem ČSN Část 5: Výběr a stavba elektrických zařízení Označení Název rok vydání ČSN ed. 3 Všeobecné předpisy 2010 ČSN ed. 2 Elektrická vedení 2012 ČSN ed. 2 Spínací a řídící přístroje 2016 ČSN ed. 2 Přepěťová ochranná zařízení 2016 ČSN ed. 2 Přístroje pro odpojování a spínání 2017 ČSN ed. 3 Uzemnění a ochranné vodiče 2012 ČSN ed. 2 Nízkonapěťová zdrojová zařízení 2010 ČSN Pomocné obvody 2014 ČSN ed. 2 Svítidla a světelná instalace 2013 ČSN ed. 2 Zařízení pro bezpečnostní účely 2010 ČSN Koordinace elektrických zařízení pro ochranu, odpojování, spínání a řízení 2014

64 Soubor norem ČSN Část 7: Zařízení jednoúčelová a ve zvláštních objektech Označení Název rok vydání ČSN ed. 2 Prostory s vanou nebo sprchou 2007 ČSN ed. 3 Plavecké bazény a fontány 2011 ČSN ed. 2 ČSN ed. 3 Místnosti a kabiny se saunovými kamny Elektrická zařízení na staveništích a demolicích ČSN ed. 2 Zemědělská a zahradnická zařízení 2007 ČSN ed. 2 Omezené vodivé prostory 2007 ČSN ed. 4 Parkoviště karavanů, kempinková parkoviště a obdobné lokality 2018

65 Soubor norem ČSN Část 7: Zařízení jednoúčelová a ve zvláštních objektech Označení Název rok vydání ČSN Přístavy a obdobné lokality 2010 ČSN Zdravotnické prostory 2013 ČSN ed.3 Výstavy, přehlídky a stánky 2016 ČSN ed. 2 Solární fotovoltaické (PV) napájecí systémy 2016 ČSN Nábytek 2018 ČSN ed. 2 ČSN ed. 2 Zařízení pro venkovní osvětlení Světelná instalace napájená malým napětím

66 Soubor norem ČSN Část 7: Zařízení jednoúčelová a ve zvláštních objektech Označení Název rok vydání ČSN ed. 2 ČSN ČSN Pojízdné nebo přepravitelné jednotky Prostory občanské výstavby a pracoviště Elektrické instalace v karavanech a obytných přívěsech ČSN ed. 2 Napájení elektrických vozidel 2016 ČSN Uličky pro obsluhu nebo údržbu 2010 ČSN Břehové přípojky 2016 ČSN ČSN ed.2 Dočasná elektrická instalace pro stavby zábavních zařízení a stánků v lunaparcích, zábavních parcích a cirkusech Topné kabely a pevně instalované topné systémy

67 Vnější vlivy prostředí ČSN ed.3 Provedení elektrické instalace Návrh ochrany před úrazem el. proudem Lhůty revizí Protokol o určení vnějších vlivů sestavuje odborná komise. Pro jednoznačné vnější vlivy u objektu či prostorů, které jsou považovány za normální není nutné vypracovávat protokol. Pro specifické prostory jsou vnější vlivy jednoznačně určeny danou normou (koupelna, bazén atd.). Každý stupeň vnějšího vlivu je kódován dvěma písmeny velké abecedy a číslicí.

68 Vnější vlivy prostředí normální prostor Prostředí s povahou Třída vlivu kód Vnější vlivy teplota okolí AA 5 +5 C +40 C atmosférické podmínky okolí AB 5 +5 C +40 C, 5-85% rel. vl. nadmořská výška AC 1 < 2000 m.n.m. výskyt vody AD 1 zanedbatelný výskyt cizích pevných těles AE 1 zanedbatelný výskyt korozivních nebo znečišťujících látek AF 1 zanedbatelný mechanické namáhání - rázy AG 1 mírné mechanické namáhání - vibrace AH 1 mírné výskyt rostlinstva nebo plísní AK 1 bez nebezpečí výskyt živočichů AL 1 bez nebezpečí elektromagnetické, elektrostatické působení AM 1-2 normální úroveň

69 Vnější vlivy prostředí normální prostor sluneční záření AN 1 zanedbatelné seismické účinky AP 1 normální bouřková činnost AQ 1 zanedbatelná pohyb vzduchu AR 1 pomalý vítr AS 1 nevyskytuje se Využití schopnost osob BA 1 běžná dotyk osob s potenciálem země BC 2 výjimečný podmínky úniku v případě nebezpečí BD 1 málo lidí/snadný únik povaha zpracovávaných látek BE 1 bez nebezpečí Konstrukce budovy stavební materiály CA 1 nehořlavé konstrukce CB 1 zanedbatelné nebezpečí

70 Příklady vnějších vlivů v různých prostředích Normální prostředí (AA4, AB4, AB5, XX1 pro vlivy AC až AR (kromě AQ), BA1, BC1, BC2, BD1, BE1, CA1, CB1, BA4, BA5). Mokré, s extrémní korozní agresivitou (AD2 až AD8, AF4) Venkovní (AB2, AB3, AB6, AB8, AD3 až AD5, AF2, AF3, AN2, AN3, AS1 až AS3) Prostory určené ke shromažďování více než 200 osob (BD3, BD4, BA1) Objekty ze stavebních hmot hořlavosti C2 a C3 (CA2)

71 Příklad velkokapacitní kuchyně - zvlášť nebezpečný prostor Vnější vlivy, které nejsou normální ve smyslu ČSN ed.3, čl. NA AA6, AD2, AD3, AG2, AH2, BC3, BE4. Vnější vliv AA6 je nad úrovní tálů sporáků. Pokud jsou v provozu digestoře, vnější vliv AA6 se nemusí uvažovat. Vnější vliv AD3 je do výše 0,2m nad podlahou a dále v době sanitace a do vyschnutí. Vnější vliv AD2 je okolo dřezů, myček, mycích stolů pro přípravu potravin, do vzdálenosti 0,2 m všemi směry Vnější vliv AD2 je ve vnitřním prostoru odsávacích zákrytů (digestoří). Vnější vliv AG2 je v okolí elektrických vývodů z podlahy. Vnější vliv AH2 je v okolí kuchyňských strojů. Vnější vliv BC3 se uplatní pouze v prostoru s kovovými plochami s okolím do 2,5 m všemi směry. Vnější vliv BE4 je nad místy přípravy a skladování nekrytých potravin.

72 Příklad velkokapacitní kuchyně - opatření Ochrana před úrazem elektrickým proudem musí být provedena jako doplněná. V prostoru mytí bude provedeno doplňující pospojení. Minimální krytí IP44. V prostorech nad úrovní vařičů, tálů sporáků, nad fritézami mohou být jenom přístroje, určené výrobci pro tento prostor. V prostorech s vnějšími vlivy AD3 nebudou umístěny žádné elektrické přístroje. Vývody ke strojům do 0,2m od země budou celistvé, do výše 0,2m nad podlahou budou chráněny proti vodě a proti rázu. Nad místy přípravy a skladování nekrytých potravin budou užita svítidla s netříštivým světelně činným krytem. Na přívodu ke kuchyňským strojům budou zapojeny hlavní vypínače strojů.

73 Příklad zvlášť nebezpečný prostor před anténou Vnější vlivy, které nejsou normální ve smyslu ČSN ed.3, čl. NA AA7, AB7, AD3, AE3, AF2, AM 25-2, AM 25-3, BA5. Vnější vliv AM-25-3 se uplatní pouze v prostoru před anténou do vzdálenosti v ose antény 3,5m. Vnější vliv AM-25-2 se uplatní pouze v prostoru před anténou do vzdálenosti v ose antény 17,4m. Opatření vyplývající z vlivů, které nejsou normální: V prostoru vnějšího vlivu AM 25-3 za provozu vysílače je povolen pobyt do 6 minut a to osobám minimálně znalým nebo pod dozorem osob znalých. V prostoru vnějšího vlivu AM 25-2 není povolen dlouhodobý pobyt.

74 Ochrana před úrazem el. proudem Základní možnosti ochranných opatření se sestávají z kombinace opatření pro zajištění základní ochrany a nezávislého opatření pro zajištění ochrany při poruše zvýšené ochrany, která zajišťuje jak ochranu základní, tak při poruše doplňková ochrana Poznámka : Od je předepsána doplňková ochrana proudovým chráničem u všech zásuvek přístupné laické obsluze, výjimky viz ČSN. Od je předepsána doplňková ochrana proudovým chráničem u světelných okruhů domácností

75 Základní podmínka pro síť TN Automatické odpojení od zdroje U 0 (V) je jmenovité napětí proti zemi (většinou 230V) I a (A) je proud, který zařízení vypne v požadovaném čase (např. 0,4 s u sítě 230 V) Z S ( ) je impedance poruchové smyčky

76 Ochranné přístroje 76

77 Proudový chránič Ochrana před úrazem elektrickým proudem prostory zvlášť nebezpečné, kde je předepsán doplněný stupeň ochrany u různých jednoúčelových zařízeních a ve zvláštních objektech. Ochrana před účinky tepla a ochraně proti požáru v prostorách se zvláštním rizikem nebo nebezpečí ochrana koncových obvodů před izolačními poruchami. 77

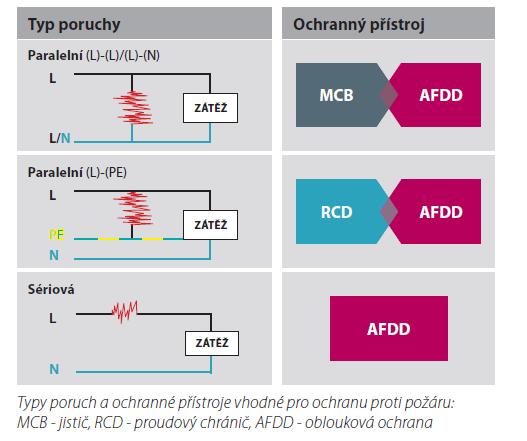

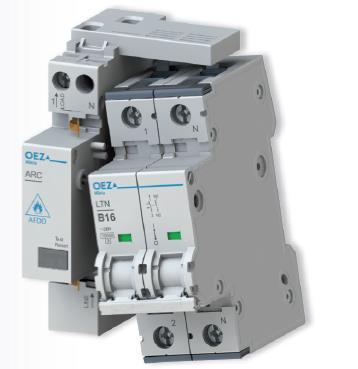

78 Oblouková ochrana Detekuje sériové a paralelní poruchové oblouky Při poruše ve spojení s jističem vypíná obvod 78

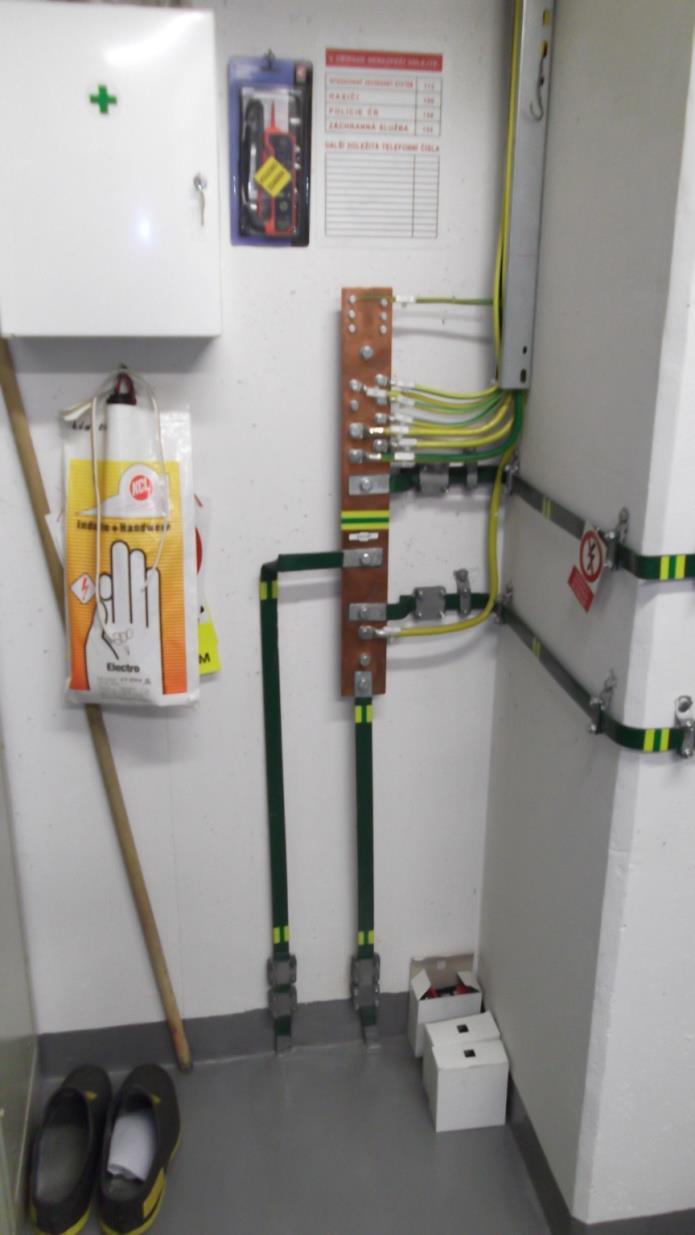

79 Hlavní ochranné pospojení

80 Viz ČSN ed.3 Ochranné vodiče

81 Viz ČSN ed.3 Doplňující ochranné pospojení

82 Viz ČSN ed.3 Doplňující ochranné pospojení

83 Zesílený ochranný vodič u instalací s unikajícími proudy nad 10mA musí se použít zesílené ochranné vodiče s min. průřezem Cu10mm2 či Al16mm2 po celé délce. nebo je možné druhý vodič až do místa, kde je průřez Cu10mm2 či Al16mm2, každý ochranný vodič musí mít samostatnou svorku. Viz ČSN ed.3

84 viz ČSN ed.2 Průřezy vodičů

85 Ochrana proti požáru v prostorách se zvláštním rizikem Požadavky na rozvody Vzdálenost svítidel od zápalných materiálů do 100 W - minimálně 0,5 m do 300 W minimálně 0,8 m Součásti svítidel chráněny proti vypadnutí Tepelné spotřebiče na izolačních podložkách viz ČSN

86 Zvláštní požadavky na elektrická zařízení v únikových cestách napájení požárně bezpečnostních zařízení požární utěsnění kabelových tras

87 ČSN EN ed. 2 Rozvaděče úplné kryty Platí pro všechny rozvaděče, ať jsou navrženy, vyrobeny a ověřeny jednorázově, nebo jsou plně normalizovány a vyráběny ve velkém množství. Výrobu a/nebo montáž mohou být prováděny jinak než původním výrobcem (viz ) Za účelem stanovení shody se používají specifické normy Např. ČSN EN : Rozvodnice (rozvaděče DBO) ČSN EN Krabice a úplné kryty pro elektrická příslušenství pro domovní instalace Čistě domovní a podobné pevné instalace Zkratový proud do 10 ka V případě osazení nejedná se o rozvaděč (pouze se integrují přístroje do úplného krytu) Není potřeba vydávat EU prohlášení o shodě, kryt podléhá revizi.

88 Průřez (mm 2 ) max.proud (A) Pohyblivé přívody max. délka (m) poznámka 0,35 2 Pouze pevně připojené a oddělitelné 0,5 3 3 Pouze pevně připojené a oddělitelné 0,75 6 Pouze pevně připojené a oddělitelné , , viz ČSN ed.2

89 Nesmí se použít vodič PEN Pohyblivé přívody Nesmí být provedeny z vodičů plochého provedení typu Y případně H Barevné značení vodičů musí odpovídat ČSN Na volné vidlici se nesmí objevit napětí na kontaktech V místech nebezpečí poškození musí být chráněny kryty, obložením nebo polohou Nesmí tvořit překážku v cestě Při rozpětí nad 5 m musí být zajištění proti posunu, nad 15 m se používá nosné lano nebo závěsný kabel Svislé pohyblivé přívody musejí být provedeny kabely k tomu určenými viz ČSN ed.2

90 Prodlužovací šnůry Na jednu vidlici pouze jeden prodlužovací přívod. Vidlice a zásuvka musí být téhož vzoru na týž jmenovitý proud a jmenovité napětí. Rozebíratelná zásuvka musí být opatřeny nápisem nezasahujte do zapojení U vícenásobné zásuvce musí být uvedeno maximální zatížení U kabelového navijáku se uvádí proudové zatížení při rozvinutém a svinutém kabelu Dvojžilové (bez ochranného vodiče) vidlice a zásuvka pouze v provedení pro třídu ochrany spotřebiče II. viz ČSN ed.2

91 Ochrana před bleskem

92 /2009 Ochrana před bleskem ČSN Předpisy pro ochranu před bleskem ? soubor předpisů ČSN EN 62305, v současnosti vydáno v nových edicích Část 1: Obecné principy Část 2: Řízení rizika Část 3: Hmotné škody na stavbách a ohrožení života Část 4: Elektrické a elektronické systémy ve stavbách V normě jsou zavedeny čtyři hladiny ochrany před bleskem (I až IV). Pro konkrétní případ se stanovuje LPL ve výpočtu rizika.

93 Ochrana před bleskem jímací soustava tyče, závěsná lana, mřížové vodiče umístění na: exponovaných místech rozích hranách metody návrhu: ochranný úhel, metoda valící se koule metoda mřížové soustavy

94 Ochrana před bleskem metoda ochranného úhlu

95 Ochrana před bleskem metoda valící se koule

96 Ochrana před bleskem metoda mřížové soustavy

97 neizolovaná LPS - min. 2 svody, ideálně na každý roh budovy neizolovaná LPS - min. 2 svody, Ochrana před bleskem soustava svodů pokud možno přímé pokračování jímací soustavy příčné spojení svodů v úrovni terénu a každých 10 až 20m nutno zabránit vytvoření smyček svod nesmí být v okapech a okapových svodech u nehořlavých materiálu může být i na povrchu u lehce hořlavého materiálu min. vzdálenost 10cm nebo musí být průřez min. 100mm2, na každém svodu musí být zkušební svorka mechanická ochrana nad zemí

98 Uspořádání typu A Ochrana před bleskem uzemňovací soustava skládá se z vodorovného nebo svislého zemniče instalovaného vně stavby minimálně musí být dva zemniče normou je určena minimální délka horní povrch zemniče musí být min. 0,5 m v zemi Uspořádání typu B obvodový zemnič vně objektu či základový zemnič normou je dán minimální poloměr vepsané kružnice obvodový zemnič musí být min. 0,5 m pod zemí a cca 1 m od budovy

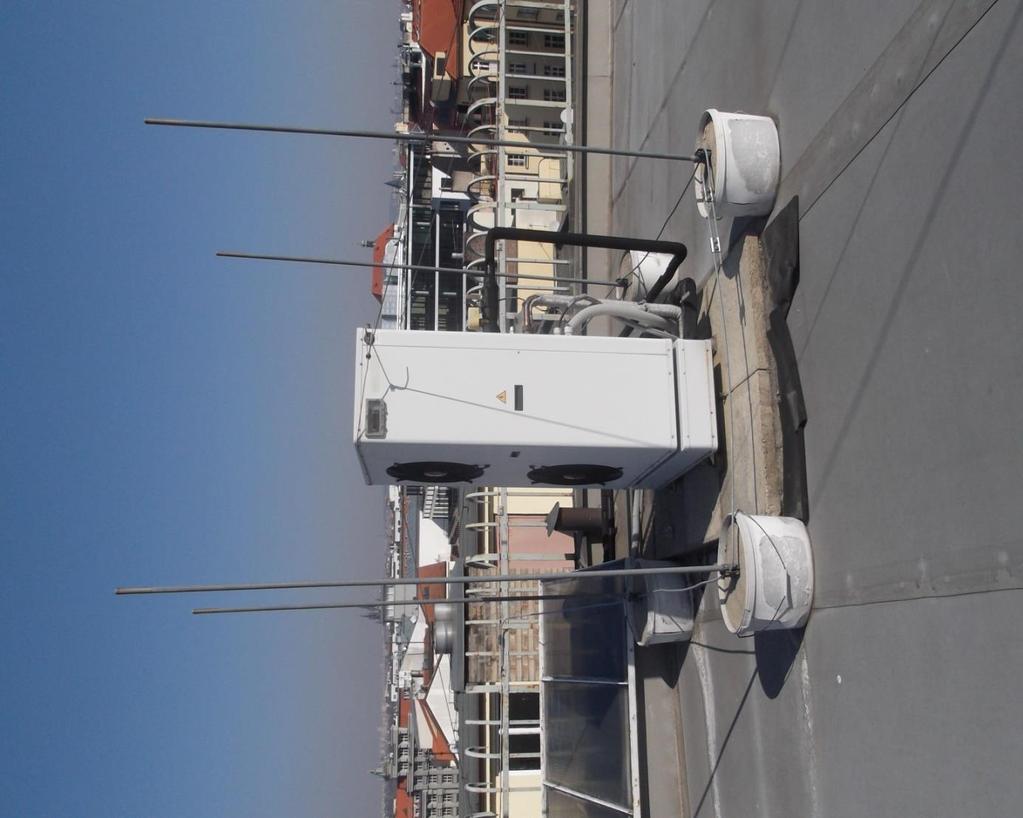

99 Ochrana před bleskem dostatečná vzdálenost

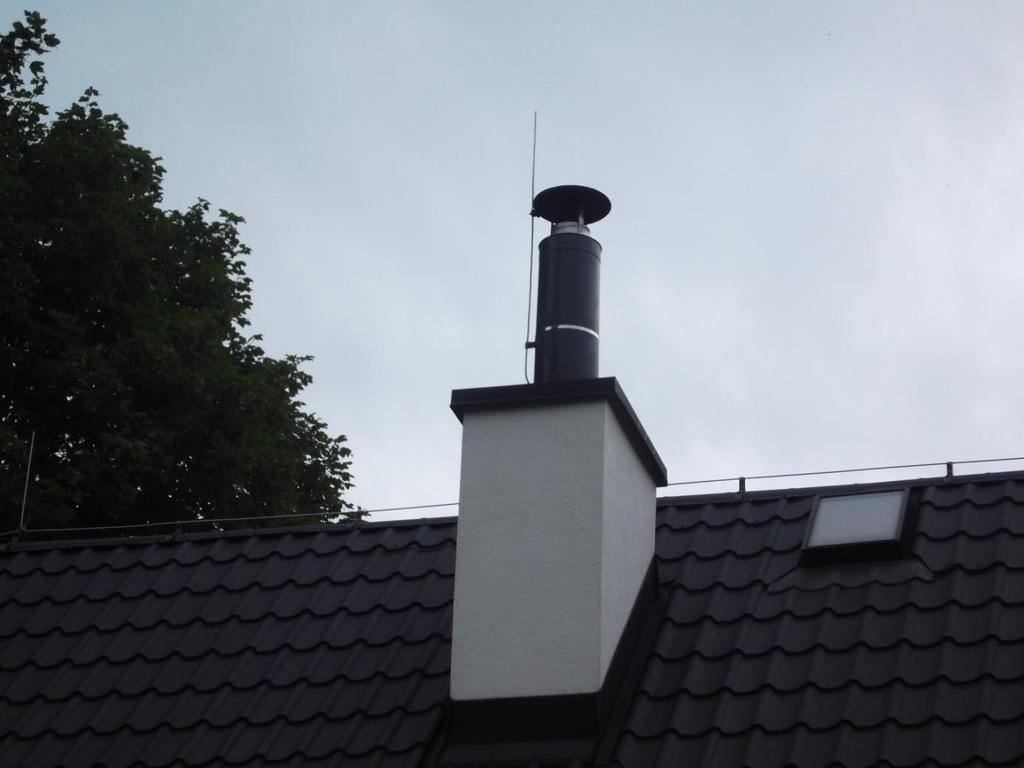

100 Ochrana před bleskem

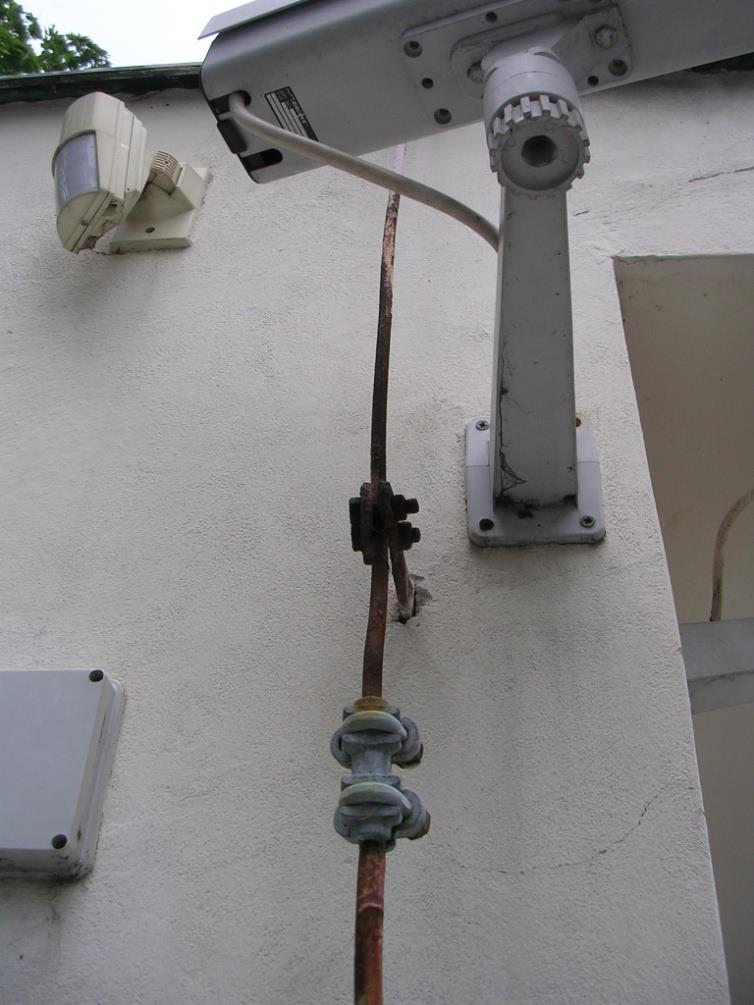

101 Ochrana před bleskem

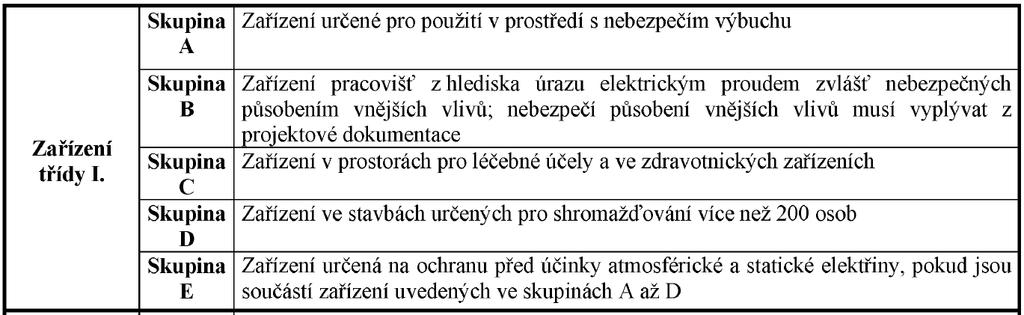

102 Na závěr. Oprávnění montážní organizace, pozor na zařízení třídy I. Dokumentace (projekt), ČSN, protokol o vnějších vlivech Hlavní ochranné pospojení, ochranné vodiče, vodiče PEN Jištění před nadproudem Proudové chrániče Oblouková ochrana Rozvaděče, výrobní štítky Pohyblivé přívody Ochrana před bleskem - nutný projekt Dodatečná vzdálenost

103 Děkuji za pozornost! Ing. Richard Poul 103
