1 Ing Petr Dus PROJEKCE POZEMNÍCH STAVEB NERUDOVA 887/26, HRADEC KRÁLOVÉ 2 PSÈ: ÈKAIT: TEL: STAVEBNÍ ÚPRAVY RD - DOBROVSKÉHO čp. 719, HRADEC KRÁLOVÉ (stpč a pč. 767/31, k.ú. PRAŽSKÉ PŘEDMĚSTÍ) D. DOKUMENTACE OBJEKTU D.1.4. ELEKTROINSTALACE Technická zpráva Výkresová část STAVEBNÍK: Jirkovský Eduard Mgr. a Jirkovská Anna Mgr. Pražská třída 612/75, Kukleny,Hradec Králové MÍSTO: Dobrovského 719, HK DATUM: Prosinec 2014 STUPEŇ: DSP

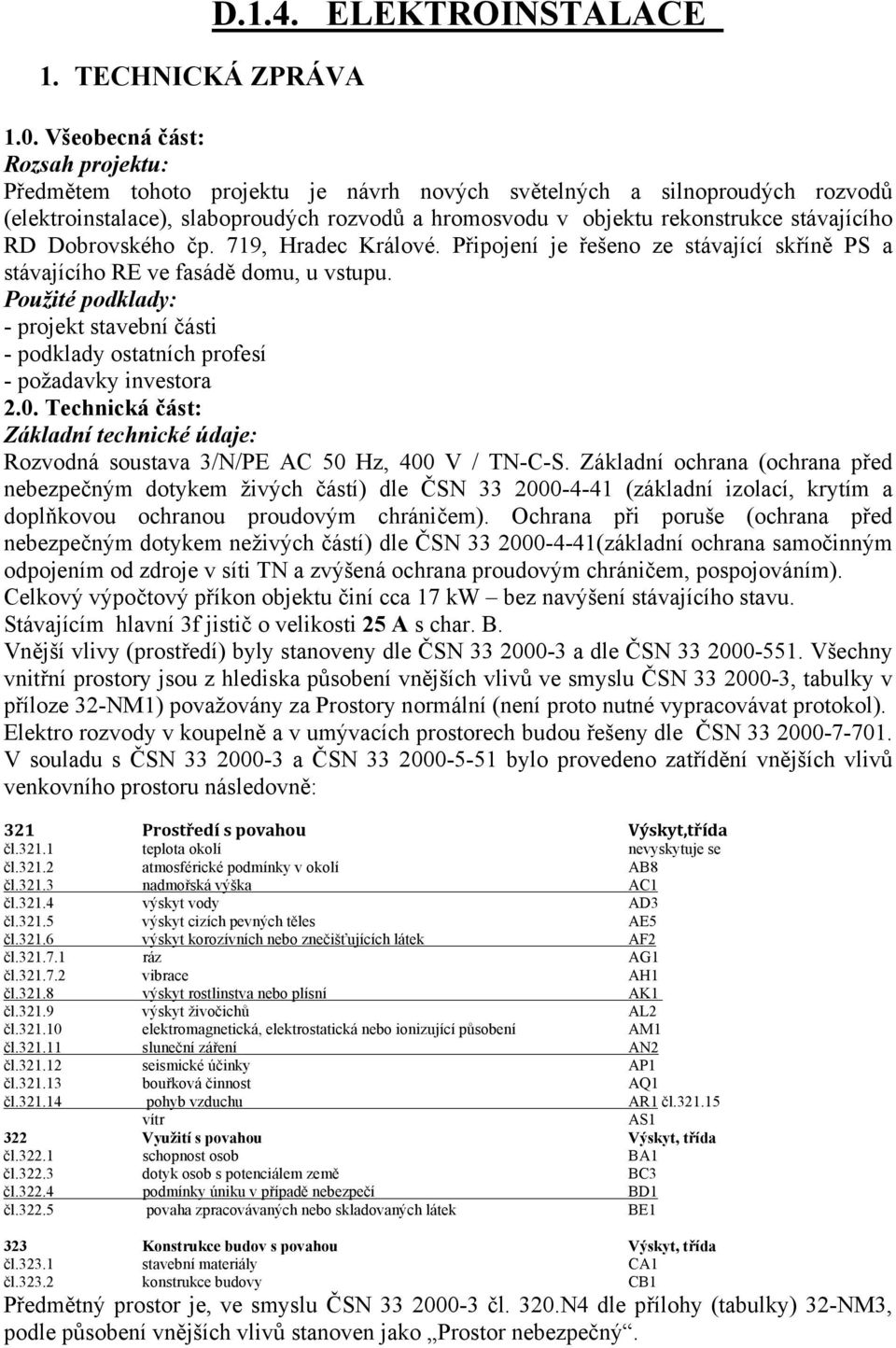

2 1. TECHNICKÁ ZPRÁVA D.1.4. ELEKTROINSTALACE 1.0. Všeobecná část: Rozsah projektu: Předmětem tohoto projektu je návrh nových světelných a silnoproudých rozvodů (elektroinstalace), slaboproudých rozvodů a hromosvodu v objektu rekonstrukce stávajícího RD Dobrovského čp. 719, Hradec Králové. Připojení je řešeno ze stávající skříně PS a stávajícího RE ve fasádě domu, u vstupu. Použité podklady: - projekt stavební části - podklady ostatních profesí - požadavky investora 2.0. Technická část: Základní technické údaje: Rozvodná soustava 3/N/PE AC 50 Hz, 400 V / TN-C-S. Základní ochrana (ochrana před nebezpečným dotykem živých částí) dle ČSN (základní izolací, krytím a doplňkovou ochranou proudovým chráničem). Ochrana při poruše (ochrana před nebezpečným dotykem neživých částí) dle ČSN (základní ochrana samočinným odpojením od zdroje v síti TN a zvýšená ochrana proudovým chráničem, pospojováním). Celkový výpočtový příkon objektu činí cca 17 kw bez navýšení stávajícího stavu. Stávajícím hlavní 3f jistič o velikosti 25 A s char. B. Vnější vlivy (prostředí) byly stanoveny dle ČSN a dle ČSN Všechny vnitřní prostory jsou z hlediska působení vnějších vlivů ve smyslu ČSN , tabulky v příloze 32-NM1) považovány za Prostory normální (není proto nutné vypracovávat protokol). Elektro rozvody v koupelně a v umývacích prostorech budou řešeny dle ČSN V souladu s ČSN a ČSN bylo provedeno zatřídění vnějších vlivů venkovního prostoru následovně: 321 Prostředí s povahou Výskyt,třída čl teplota okolí nevyskytuje se čl atmosférické podmínky v okolí AB8 čl nadmořská výška AC1 čl výskyt vody AD3 čl výskyt cizích pevných těles AE5 čl výskyt korozívních nebo znečišťujících látek AF2 čl ráz AG1 čl vibrace AH1 čl výskyt rostlinstva nebo plísní AK1 čl výskyt živočichů AL2 čl elektromagnetická, elektrostatická nebo ionizující působení AM1 čl sluneční záření AN2 čl seismické účinky AP1 čl bouřková činnost AQ1 čl pohyb vzduchu AR1 čl vítr AS1 322 Využití s povahou Výskyt, třída čl schopnost osob BA1 čl dotyk osob s potenciálem země BC3 čl podmínky úniku v případě nebezpečí BD1 čl povaha zpracovávaných nebo skladovaných látek BE1 323 Konstrukce budov s povahou Výskyt, třída čl stavební materiály CA1 čl konstrukce budovy CB1 Předmětný prostor je, ve smyslu ČSN čl. 320.N4 dle přílohy (tabulky) 32-NM3, podle působení vnějších vlivů stanoven jako Prostor nebezpečný.

3 2.2. Technické řešení - elektroinstalace: Napájení objektu, měření el. energie: Napájení objektu RD je provedeno ze stávající distribuční sítě NN z kabelového vedení ČEZ-Distribuce. Ze stávající přípojkové skříně je již připojen elektroměrový rozváděč (ve fasádě u vstupu). Stávající elektroměrový rozváděč je osazen hl. 3f jističem 3x 25 A (char. B) a jističem sazby 2 A (bez navýšení). Elektroměr a sazbový spínač (relé HDO) je dodán místně příslušnou Obchodní kanceláří ČEZ-Distribuce. Připojení objektu, rozvaděče: Z elektroměrového rozváděče RE bude napájecím kabelem CYKY-J 5Cx10 mm 2 nebo CYKY-J 4x10 mm 2 a ovládacím kabelem CYKY-0 4Bx1,5 mm 2 připojen nový domovní rozváděč objektu RD. Kabely budou vedeny v drážce ve zdivu. Nový rozváděč RD pro elektroinstalaci v objektu bude osazen v chodbě. Na 1f jističe budou připojeny světelné a zásuvkové obvody, vývody pro předzesilovač Tv, vývod pro síťový napáječ domácího telefonu atd. Na 3f jističe budou připojeny vývod pro elektrickou varnou desku, samostatný rozvaděč řízení a napájení systému vytápění a TUV (samostatný rozvaděč) a vývod pro 3f zásuvku. Ve skříni RD bude umístěno podružné měření (3f) prostor v podkroví. Od tohoto měření bude veden samostatný kabel do samostatného rozvaděče v podkroví RD-P, umístěného v chodbě. Elektroinstalace: Nová elektroinstalace bude provedena v soustavě TN-S pomocí kabelů CYKY. Obdobně budou provedeny rozvody v pří zemí i v podkroví. Světelné obvody budou provedeny kabely CYKY průřezu 1,5 mm 2, zásuvkové obvody budou provedeny kabely CYKY průřezu 2,5 mm 2. Zásuvkové obvody budou provedeny dle ČSN s ohledem na provoz a dispoziční uspořádání v jednotlivých místnostech. Samostatné obvody budou zřízeny pro automatickou pračku, myčku nádobí, zásuvku (3f), pro troubu, elektrický zásobník TV, solární kolektory (čerpadlová soustava) a pro venkovní rozvody (studna, osvětlení a další). Zásuvkové obvody pro koupelnu a venkovní zásuvky budou jištěny proudovými chrániči. Zásuvky v pokojích a společných místnostech (a pro myčku nádobí) budou umístěny 30 cm nad podlahou, nad kuchyňskou linkou ve výšce 115 cm nad podlahou. Varná deska v kuchyni bude připojena přes 3-pólový vypínač (sporákovou kombinaci) šňůrou z přístrojové přípojky. V kuchyni bude připojena (ze světelného obvodu z odbočné krabice) digestoř umístěná nad varnou deskou. Ventilátory sloužící k větrání koupelny s WC budou napájeny z obvodu osvětlení a budou spínány samostatně. Ventilátory budou vybaveny vestavěnými nastavitelnými časovými spínači pro tzv. doběh. Rozvody pro venkovní osvětlení budou provedeny plastovými kabely CYKY v utěsněné soustavě pod fasádou. Osvětlení: Osvětlení bude provedeno převážně zářivkovými svítidly s jednopaticovými (kompaktními) zářivkami, v podružných místnostech a venkovní osvětlení i žárovkovými svítidly. V pokojích bude osvětlení provedeno pomocí svítidel, která si osadí uživatel na připravené vývody ukončené svítidlovou spojkou (dle řešení interiéru). Přesné umístění vývodů bude provedeno na základě řešení interiérů a dle konkrétních požadavků investora. Venkovní osvětlení a osvětlení v koupelně bude jištěno proudovými chrániči. Osvětlení bude ovládáno místně pomocí přepínačů a vypínačů velkoplošného provedení, které budou umístěny ve výšce 120 cm nad podlahou. Venkovní osvětlení bude ovládáno spínači, venkovní osvětlení bude ovládáno střídavým přepínačem funkce (auto-mat/ručně) s pohybovým čidlem. Doplňkové (ochranné) pospojování: V prostoru koupelny musí být provedena ochrana před nebezpečným dotykem doplňkovým (ochranným) pospojováním, ke které budou připojeny ocelové konstrukce a potrubí dle požadavků ČSN a dle ČSN

4 Hlavní pospojování: V prostoru pod RD a pod RD-P bude do stavebně připravené niky osazena skříň hlavního pospojování budovy PAS (např. typu KT 250/110 s potenciálovou svorkovnicí tj. přípojnice PA hlavního pospojování budovy. Na tuto uzemněnou svorkovnici budou připojeny všechny vodivé části sítí přicházejících do budovy zvenku, kovové konstrukční části a ochranný vodič dle ČSN Ochrana proti přepětí: V rozváděči RD a RD-P bude osazena ochrana proti přepětí 2. stupně. Počítače i další elektronická zařízení budou připojeny přes chráněné zásuvkové a datové adaptéry (přepěťová ochrana třídy D - 3.stupeň) Technické řešení - slaboproud: Domovní telefon, zvonek: Z rozváděče RD z jištěného vývodu s osazeným síťovým napaječem SN bude připojen dvojvodičový rozvod domácího telefonu. Bude osazen domácí telefon DT. Rozvod bude proveden pomocí vodičů YCYM v el. instalačních ohebných trubkách PVC. U hlavního vstupu bude osazen vchodový dorozumívací přístroj el. vrátný a ve dveřích el. zámek. Televizní kabelové rozvody: Pro televizní kabelové rozvody bude od anténního stožárku na střeše provedena stoupačka do krabice TV (Tv+R) v podkroví. Do této krabice bude přivedeno napájení pro možnost osazení napaječe předzesilovače atd. Z krabice TV bude provedeno trubkování k TV+R zásuvkám. Rozvod bude proveden pomocí el. instalačních ohebných trubek PVC, do kterých bude nutné zatáhnout protahovací vodič pro pozdější zatažení koaxiálních kabelů. Umístění vývodů v jednotlivých pokojích upřesní stavebník v průběhu výstavby Technické řešení - hromosvod a uzemnění: Objekt bude opatřen vnějším systémem ochrany před bleskem (dle ČSN EN 62305), který se skládá z jímací soustavy, svodů a uzemňovací soustavy. Pro objekt rodinného objektu bude proveden hromosvod v hladině ochrany před bleskem LPL III. Jímací soustava na objektu bude provedena hřebenovým vedením s jímacími tyčemi. Jímací vedení bude provedeno plnými vodiči (např. FeZn ø8 mm), které budou plynule přecházet do svodů. Na hřebenové vedení budou osazeny k tomu určené jímací tyče (DEHN ). Komín s kovovým vyvložkováním a anténní stožárek budou opatřeny oddálenými jímači (jímací tyčí na izolovaných držákách). Svody budou, přes zkušební svorky SZ umístěné 1,8-2 m nad terénem, připojeny na strojené zemniče společné uzemňovací soustavy. Uzemnění pro hromosvod je součástí společné uzemňovací soustavy, ke které budou připojeny (uzemněny) skříň hlavního pospojování budovy PAS a hromosvod. Uzemňovací soustava bude provedena pomocí uzemňovacího pásku FeZn 30x4 mm, který bude uložen jako strojený základový zemnič (v betonové základové spáře). Pro připojení svodů a vývodu do skříně PAS budou k základovému zemniči (pásku FeZn 30x4 mm) připojeny vývody vodičem FeZn ø10 mm.vývody uzemnění budou se svody spojeny ve zkušebních svorkách SZ a nad zemí chráněny ochrannými úhelníky. Na zkušebních svorkách budou umístěny označovací štítky. Strojený zemnič bude s dodatečnou instalací uzemnění zemnícími tyčemi nebo zemnícími deskami. Spoje v zemi provést dvojí svorkou nebo svařením v délce 10 cm, spoj nutno opatřit antikorozním asfaltovým nátěrem. Odpor uzemňovací soustavy nemá být větší než 2 Ω. V Hradci Králové XII/2014 Vypracoval: Ing Petr Dus
