1 DŮM JEDNÍM TAHEM RODINNÝ DŮM RD-18 POSEIDÓN 2 1. Všeobecná část 1.1. Předmět projektu Projektem je řešena elektroinstalace panelového rodinného domu. Tento projekt je zpracován pro účely vydání stavebního povolení, před realizací je nutno zpracovat prováděcí projekt dodavatelskou firmou Technické údaje Soustava napětí : 3PEN, stř.50hz, 400/230V,TN-S Ochrana před nebezpečným dotykem : - živých částí - izolací, krytím - neživých částí - samočinným odpojením od zdroje zvýšená - proudovými chrániči Základní charakteristiky dle souboru ČSN : Uvnitř objektu - AB5, AC1, AD4 (na výkrese označeno), AE1, AF1, AG1, AH1, AK1, AL1, AM1, AN1, AP1, AQ1, AR1, BA1, BC1, BD1, BE1, CA1, CB1 - prostor s charakteristikou AD4 - zvlášť nebezpečný, ostatní - normální vně objektu : AB8, AC1, AD3, AE1, AF1, AG1, AH1, AK1, AL1, AM1, AN2, AP1, AQ1, AS2, BA1, BC1, BD1, BE1, CA1, CB1 - zvlášť nebezpečné 1.3. Podklady Projekt stavební části, ČSN, katalogové listy výrobků 2. Technická část 2.1. Přípojka Napojení není tímto projektem řešeno Rozváděč domu - DR Rozváděč bude plastová rozvodnice pro zapuštěnou montáž, osazená modulárními přístroji. Napájení z elektroměrového rozváděče bude provedeno kabelem CYKY 4Bx10mm 2 ukončeným na vypínači 63A. Jištění jednotlivých okruhů bude provedeno jističi. Veškerý rozvod kromě jednoho okruhu osvětlení (chodba, pokoje) budou napájeny přes proudové chrániče s vybavovacím proudem 30mA. V rozváděči bude umístěno impulsní relé pro spínání osvětlení chodby a síťový napáječ elektrického vrátného. Viz výkres č.e Osvětlení Osvětlení je navrženo stropními svítidly umístěnými ve středu pokojů. Osvětlení schodiště bude provedeno nástěnným svítidlem umístěným ve výšce 2,0m nad stupněm schodiště, tak aby bylo možno provádět údržbu svítidla bez použití speciálních pomůcek. Osvětlení bude spínáno spínači umístěnými u vchodů do místností. Osvětlení chodby a schodiště bude spínáno pomocí impulsního relé ovládaného tlačítky umístěnými u jednotlivých vstupů. Viz výkresy č.e Elektroinstalace Elektroinstalace bude provedena kabely s plnými měděnými jádry, uloženými v podlaze a v panelech.

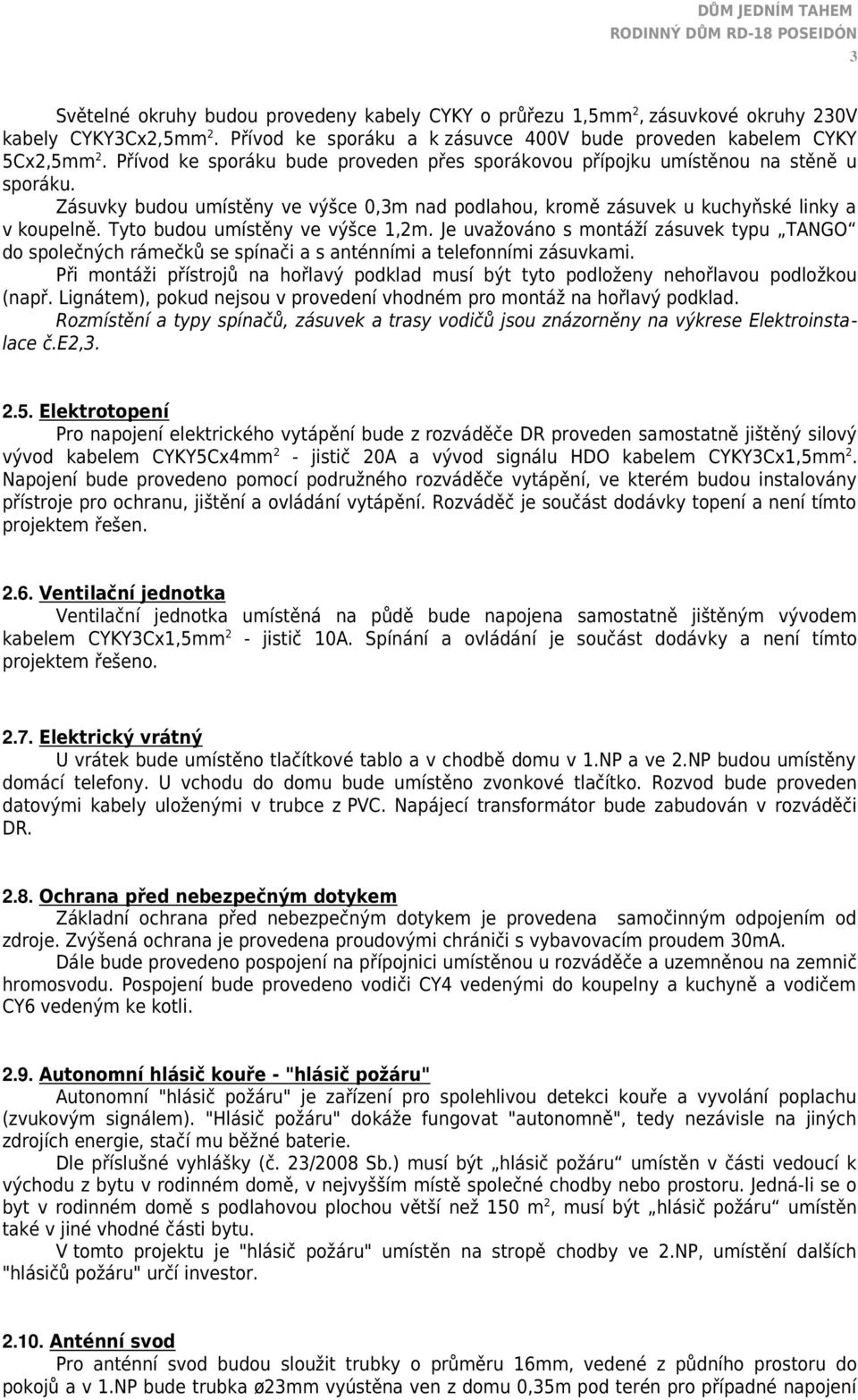

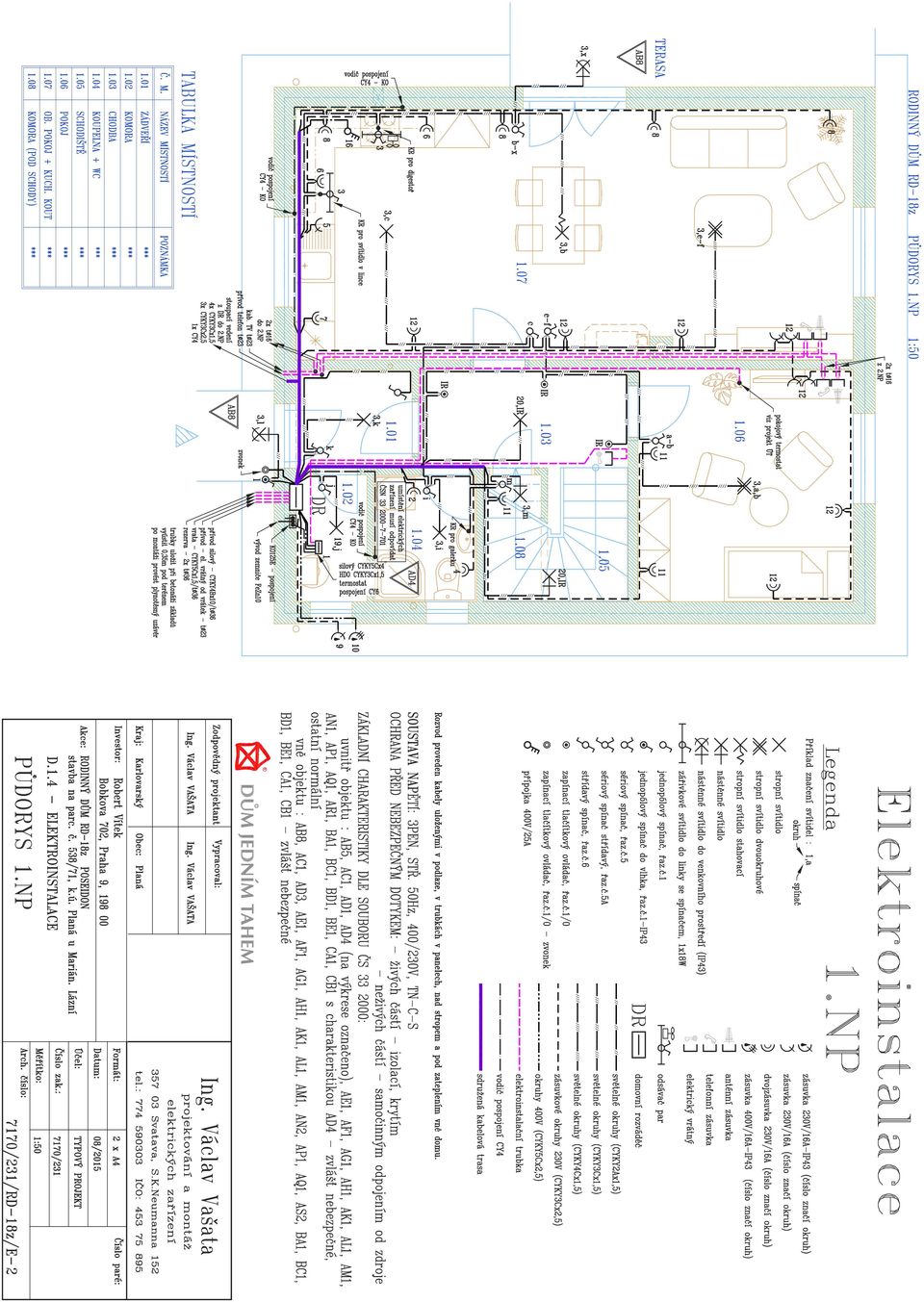

2 DŮM JEDNÍM TAHEM RODINNÝ DŮM RD-18 POSEIDÓN 3 Světelné okruhy budou provedeny kabely CYKY o průřezu 1,5mm 2, zásuvkové okruhy 230V kabely CYKY3Cx2,5mm 2. Přívod ke sporáku a k zásuvce 400V bude proveden kabelem CYKY 5Cx2,5mm 2. Přívod ke sporáku bude proveden přes sporákovou přípojku umístěnou na stěně u sporáku. Zásuvky budou umístěny ve výšce 0,3m nad podlahou, kromě zásuvek u kuchyňské linky a v koupelně. Tyto budou umístěny ve výšce 1,2m. Je uvažováno s montáží zásuvek typu TANGO do společných rámečků se spínači a s anténními a telefonními zásuvkami. Při montáži přístrojů na hořlavý podklad musí být tyto podloženy nehořlavou podložkou (např. Lignátem), pokud nejsou v provedení vhodném pro montáž na hořlavý podklad. Rozmístění a typy spínačů, zásuvek a trasy vodičů jsou znázorněny na výkrese Elektroinstalace č.e2, Elektrotopení Pro napojení elektrického vytápění bude z rozváděče DR proveden samostatně jištěný silový vývod kabelem CYKY5Cx4mm 2 - jistič 20A a vývod signálu HDO kabelem CYKY3Cx1,5mm 2. Napojení bude provedeno pomocí podružného rozváděče vytápění, ve kterém budou instalovány přístroje pro ochranu, jištění a ovládání vytápění. Rozváděč je součást dodávky topení a není tímto projektem řešen Ventilační jednotka Ventilační jednotka umístěná na půdě bude napojena samostatně jištěným vývodem kabelem CYKY3Cx1,5mm 2 - jistič 10A. Spínání a ovládání je součást dodávky a není tímto projektem řešeno Elektrický vrátný U vrátek bude umístěno tlačítkové tablo a v chodbě domu v 1.NP a ve 2.NP budou umístěny domácí telefony. U vchodu do domu bude umístěno zvonkové tlačítko. Rozvod bude proveden datovými kabely uloženými v trubce z PVC. Napájecí transformátor bude zabudován v rozváděči DR Ochrana před nebezpečným dotykem Základní ochrana před nebezpečným dotykem je provedena samočinným odpojením od zdroje. Zvýšená ochrana je provedena proudovými chrániči s vybavovacím proudem 30mA. Dále bude provedeno pospojení na přípojnici umístěnou u rozváděče a uzemněnou na zemnič hromosvodu. Pospojení bude provedeno vodiči CY4 vedenými do koupelny a kuchyně a vodičem CY6 vedeným ke kotli Autonomní hlásič kouře - "hlásič požáru" Autonomní "hlásič požáru" je zařízení pro spolehlivou detekci kouře a vyvolání poplachu (zvukovým signálem). "Hlásič požáru" dokáže fungovat "autonomně", tedy nezávisle na jiných zdrojích energie, stačí mu běžné baterie. Dle příslušné vyhlášky (č. 23/2008 Sb.) musí být hlásič požáru umístěn v části vedoucí k východu z bytu v rodinném domě, v nejvyšším místě společné chodby nebo prostoru. Jedná-li se o byt v rodinném domě s podlahovou plochou větší než 150 m 2, musí být hlásič požáru umístěn také v jiné vhodné části bytu. V tomto projektu je "hlásič požáru" umístěn na stropě chodby ve 2.NP, umístění dalších "hlásičů požáru" určí investor Anténní svod Pro anténní svod budou sloužit trubky o průměru 16mm, vedené z půdního prostoru do pokojů a v 1.NP bude trubka ø23mm vyústěna ven z domu 0,35m pod terén pro případné napojení

3 DŮM JEDNÍM TAHEM RODINNÝ DŮM RD-18 POSEIDÓN 4 kabelového rozvodu. V trase trubek budou instalovány přístrojové krabice pro osazení anténními zásuvkami. V tomto projektu je řešeno pouze vytrubkování, řešení samotného rozvodu je třeba zadat specializované firmě Telefonní (dataový) rozvod Přívod do domu bude trubkou ø23mm vyvedenou z ven z domu 0,35m pod terén. V domě bude proveden rozvod do přístrojových krabic pro osazení telefonní (datovou) zásuvkou. V tomto projektu je řešeno pouze vytrubkování, řešení samotného rozvodu je třeba zadat specializované firmě Hromosvod Objekt je zařazen do třídy LPS III (Lightning Protection System, systém ochrany před bleskem). Vzdálenost svodů by měla být max. 15m. Je navržena hřebenová jímací soustava se čtyřmi svody. Jímací soustava bude doplněna pomocným jímačem dlouhým cca 1,5m, chránícím komínové těleso. V případě montáže antén na střeše bude délka a umístění pomocného jímače upravena tak, aby antény i komín byly v ochranném prostoru. Elektrické izolace mezi jímací soustavou nebo svody na jedné straně a chráněnými kovovými instalacemi i elektrickými, signálními a telekomunikačními zařízeními uvnitř objektu na druhé straně může být dosaženo dodržením dostatečné vzdálenosti s mezi těmito díly. Na výkrese jsou označeny dostatečné vzdálenosti (mění se s délkou svodu). Svody budou propojeny s okapy, u země budou chráněny do výšky 2 m ochranným úhelníkem (trubkou). Jímací soustava a svody budou provedeny z drátu FeZn o ø8 mm, lze nahradit jiným odpovídajícím materiálem vyhovujícím ČSN (bude dořešeno v PPD). Strojený zemnič bude tvořen vodičem FeZn ø10 uloženým v základovém betonu. Propojení svodů a zemniče bude provedeno vodičem FeZn ø10mm přes zkušební svorku. Veškeré spoje a vývody budou opatřeny antikorozní ochranou. Zemní odpor by neměl být větší než 10 ohmů. V dalším stupni projektové dokumentace (PPD) bude provedeno vyhodnocení rizika, stanovena jeho horní mez a v případě překročení této meze provedena volba vhodných opatření pro jeho snížení na přípustnou mez. Viz výkres č. E5 3. Závěr Veškerý použitý materiál jakož i provedení všech prací musí odpovídat platným ČSN a příslušným předpisům.

4

5

6

7

8 Elektroinstalace tab-1 popis typ množství cena/jedn. cena 1 kabel CYKY2Ax1,5 45 m 2 kabel CYKY3Cx1,5 230 m 3 kabel CYKY4Cx1,5 55 m 4 kabel CYKY3Cx2,5 250 m 5 kabel CYKY5Cx2,5 20 m 6 kabel CYKY5Cx6 8 m 7 vodič CY4 20 m 8 vodič CY6 10 m 9 datový kabel (el vrátný rozvod v domě) 40 m 10 svorky Wago 50 ks 11 víčko pro krabici 5 ks 12 svorkovnice pospojení do krabice KO68 5 ks 13 jednopólový spínač řaz. č.1 6 ks 14 jednopólový spínač do vlhka řaz. č.1-ip43 1 ks 15 spínací tlačítko řaz. č.0/1 5 ks 16 spínací tlačítko - zvonek do vlhka řaz. č.0/1-ip43 1 ks 17 sériový spínač řaz. č.5 6 ks 18 zásuvka 220V/16A 12 ks 19 zásuvka 220V/16A-IP43 1 ks 20 zásuvka zdvojená 220V/16A 33 ks 21 zásuvka pětipólová 400V/16A-IP43 1 ks 22 zásuvka anténní 5 ks 23 zásuvka telefonní 5 ks 24 krabice přístrojová KP 68 4 ks 25 trubka elektroinstalační do betonu 16 mm 40 m 26 trubka elektroinstalační pod omítku 23 mm 6 m 27 trubka elektroinstalační pod omítku 36 mm 6 m 28 lišta elektroinstalační LV20/20 6 m 29 přípojka 400V/25A 2 ks 30 svítidlo stropní - nástěnné 10 ks 31 svítidlo stropní dvouokruhové 5 ks 32 svítidlo do linky se spínačem 1 ks 33 svítidlo venkovní 2 ks 34 domácí telefon 2 ks 35 odsávač par 1 ks 36 autonomní hlásič kouře dle ČSN EN14604 bateriový 1 ks 37 tlačítkové tablo s kom. blokem 1 ks 38 krabice pospojení se svorkovnicí KO125E 1 ks 39 krabice odbočná nástěnná 1 ks 40 součet

9 Rozváděč DR tab-2 popis typ množství cena/jedn. cena 1 skříň U-4/56-F (fa MOELLER) 1 ks 2 vypínač třípólový 63A 1 ks 3 jistič jednopólový 16A 14 ks 4 jistič jednopólový 10A 4 ks 5 jistič jednopólový 6A 1 ks 6 jistič třípólový 16A 2 ks 7 jistič třípólový 20A 1 ks 8 proudový chránič čtyřpólový 40A, 30mA 2 ks 9 impulsní relé 230V, 16A 1 ks 10 síťový napáječ el. vrátného 230V 1 ks 11 propojovací lišta 1 ks 12 svorkovnice PE 1 ks 13 svorkovnice N 3 ks 14 součet Hromosvod tab-3 popis typ množství cena/jedn. cena 1 vodič včetně podpěr FeZn 8 60 m 2 vodič FeZn m 3 svorka spojovací SS 13 ks 4 svorka okapová SO 4 ks 5 svorka zkušební SZ 4 ks 6 ochranný úhelník OU 2m 4 ks 7 pomocný jímač 1500mm 1 ks 8 pomocný jímač z FeZn 8 300mm 2 ks 9 součet
