1 Mýty a omyly v systému správy barev aneb dodržováním několika principů se správy barev nemusím bát Jan Kaiser Fomei a.s., Hradec Králové Kaiser@fomei.com, červen 2012

2 Který obraz je správný? Subjektivní a objektivní hodnocení barevné věrnosti

3 Zlaté časy kdy správa barev neexistovala. VELKÝ OMYL! original photograph RGB scanner PC with RGB display CMYK printer photograph

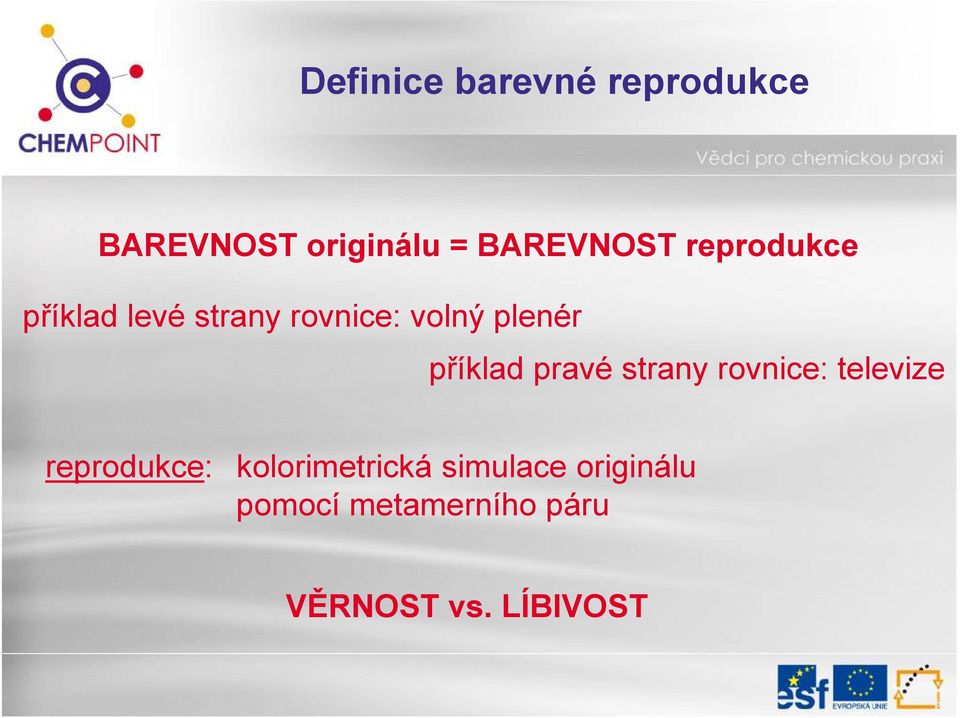

4 Definice barevné reprodukce BAREVNOST originálu = BAREVNOST reprodukce příklad levé strany rovnice: volný plenér příklad pravé strany rovnice: televize reprodukce: kolorimetrická simulace originálu pomocí metamerního páru VĚRNOST vs. LÍBIVOST

5 Color Management System (CMS) Systém Správy Barev Fyzika barev spektra elmag. záření ( nm) Fyziologie vidění senzory na sítnici, zpracování barev lidským zrakovým systémem KOLORIMETRIE nauka o barvách Matematika obtížná věda COLOR MANAGEMENT SYSTEM systém správy barev principy a schémata komunikace barevné informace (obrazů)

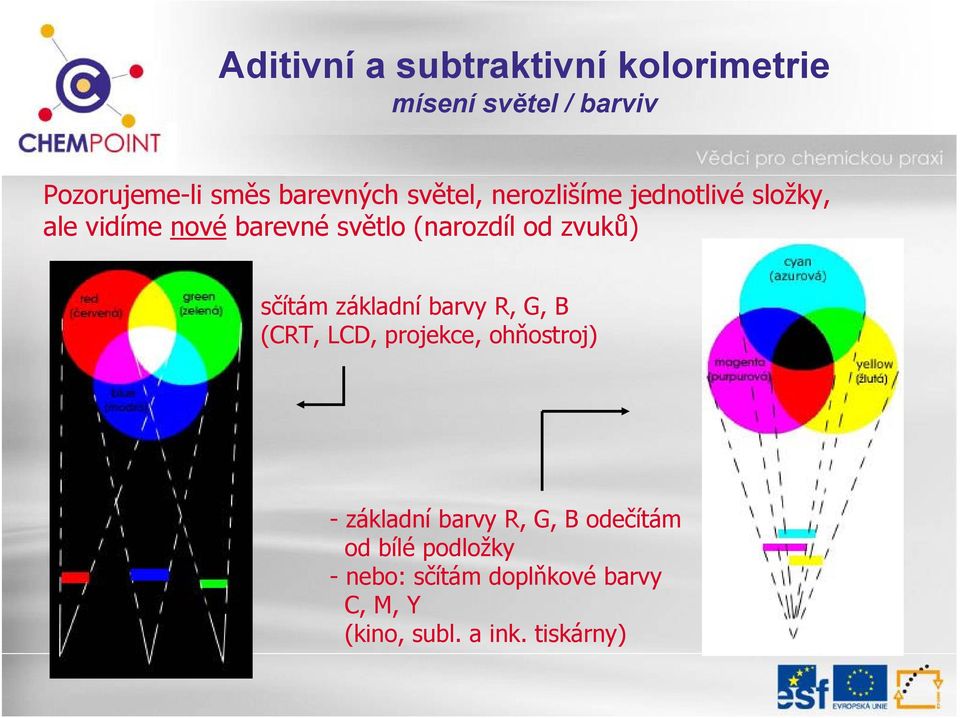

6 Aditivní a subtraktivní kolorimetrie mísení světel / barviv Pozorujeme-li směs barevných světel, nerozlišíme jednotlivé složky, ale vidíme nové barevné světlo (narozdíl od zvuků) sčítám základní barvy R, G, B (CRT, LCD, projekce, ohňostroj) - základní barvy R, G, B odečítám od bílé podložky -nebo: sčítám doplňkové barvy C, M, Y (kino, subl. a ink. tiskárny)

7 Subjektivní kolorimetr experiment shody barev S T f T S Pa(f) P = [p 1, p 2, p 3 ] a(f) relativní intenzity základních barev kolorimetrická nezávislost p 1, p 2, p 3 je ekvivalentní lineární nezávislosti vektorů S T p 1, S T p 2, S T p 3 f f p 1 p 1 p 2 p 2 p 3 p 3

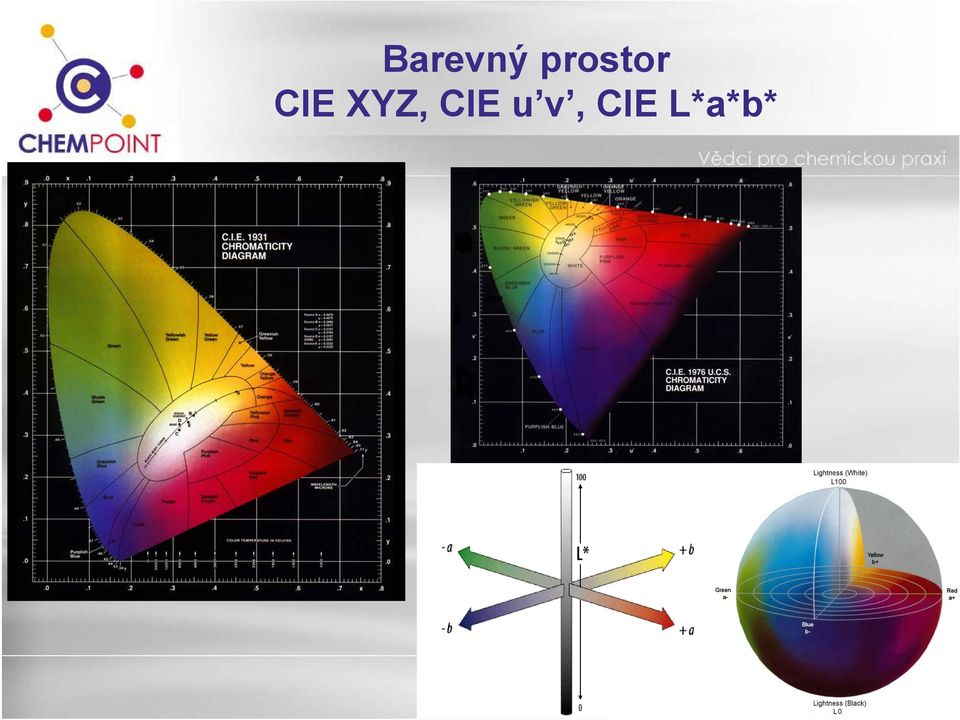

8 Barevný prostor CIE XYZ, CIE u v, CIE L*a*b*

9 Tenkrát poprvé TV řetězec 50. let minulého století -uzavřená smyčka (přetrvávající dodnes ) - aditivní řetězec = jednoduché transformace barev (el. signálů) NTSC kamera NTSC zobrazovač TV obrazovka z před 60-ti lety rehabilitována

10 1993 barvové reprodukční řetězce se nám otevírají vznik formátu ICC T1 RGB scanner PC with CRT display RGB scanner T1 T2 PC with CRT display T2 T5 T6 T3 Profile connection space T4 T3 T4 CMYK printer PC with LCD display CMYK printer PC with LCD display

11 CMS jak pracuje Barevný prostor na zařízení - závislý (RGB, CMYK) - nezávislý (XYZ, LAB, prac. prost.) RGB scanner T1 T2 PC with CRT display Profile connection space minimalizace T3 T4 kolorimetrického zkreslení CMYK printer PC with LCD display vzhledového (perceptuálního) zkreslení

12 Inkjet vs. ofsetová tiskárna srovnání gamutů Nepřítomnost šedých ploch znamená, že všechny barvy tisknutelné produkční offsetovou tiskárnou jsou s rezervou tisknutelné tiskárnou STUDIA PROFESSIONAL Šedé plochy prozrazují, že Studiová tiskárna vytiskne i takové barvy, které již offsetová tiskárna není schopna reprodukovat Systém Studio zobrazí všechny barvy EU v2, avšak naopak to neplatí. To znamená, že GAMUT systému Studio je větší než EU Coated v2. Studiová tiskárna tak může plnit úlohu kvalitního nátiskového zařízení. EU Coated v2 to Ilford Gloss Ilford Gloss to EU Coated v2 ILFORD Galerie Gloss 280 vs. Euroscale Coated v2

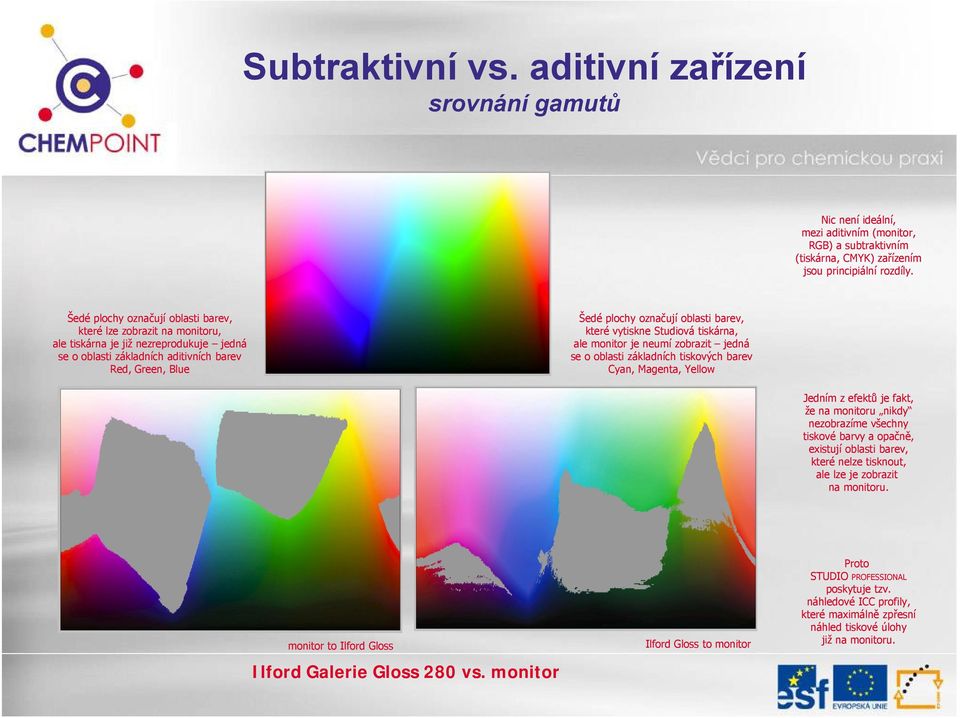

13 Subtraktivní vs. aditivní zařízení srovnání gamutů Nic není ideální, mezi aditivním (monitor, RGB) a subtraktivním (tiskárna, CMYK) zařízením jsou principiální rozdíly. Šedé plochy označují oblasti barev, které lze zobrazit na monitoru, ale tiskárna je již nezreprodukuje jedná se o oblasti základních aditivních barev Red, Green, Blue Šedé plochy označují oblasti barev, které vytiskne Studiová tiskárna, ale monitor je neumí zobrazit jedná se o oblasti základních tiskových barev Cyan, Magenta, Yellow Jedním z efektů je fakt, že na monitoru nikdy nezobrazíme všechny tiskové barvy a opačně, existují oblasti barev, které nelze tisknout, ale lze je zobrazit na monitoru. monitor to Ilford Gloss Ilford Galerie Gloss 280 vs. monitor Ilford Gloss to monitor Proto STUDIO PROFESSIONAL poskytuje tzv. náhledové ICC profily, které maximálně zpřesní náhled tiskové úlohy již na monitoru.

14 Kalibrace monitoru podmínka nutná, ne dostačující - kalibrace monitoru pomocí kolorimetru, příp. spektrofotometru - objektivní kolorimetr je drahý r, g, b řídící signál číselné kombinace display RGB device TFT LCD měření barev Lab odezva na vstupní kombinaci Monitor je vstupní brána do světa digitálních reprodukcí. Potřebuji mu plně důvěřovat.

15 Kalibrace tiskárny - monitor má jedinou obrazovku - tiskárna však zobrazuje (tiskne) na různá média c, m, y, k řídící signál číselné kombinace měření barev Lab odezva na vstupní kombinaci CMYK tiskárna

16 Objem zobrazitelných barev Srovnání barvových gamutů 1/3 RC papír: dye-based, pigment-based, RA-4 L* = 50%

17 Objem zobrazitelných barev Srovnání barvových gamutů 2/3 RC papír: dye-based, pigment-based, RA-4 L* = 75%

18 Objem zobrazitelných barev Srovnání barvových gamutů 3/3 RC papír: dye-based, pigment-based, RA-4 L* = 25%

19 CMS nezajistí Automatické (zkrášlující) úpravy obrazových dat Reprodukci použitelnou v jakýchkoliv pozorovacích podmínkách ICC profil nekalibruje, jen profiluje

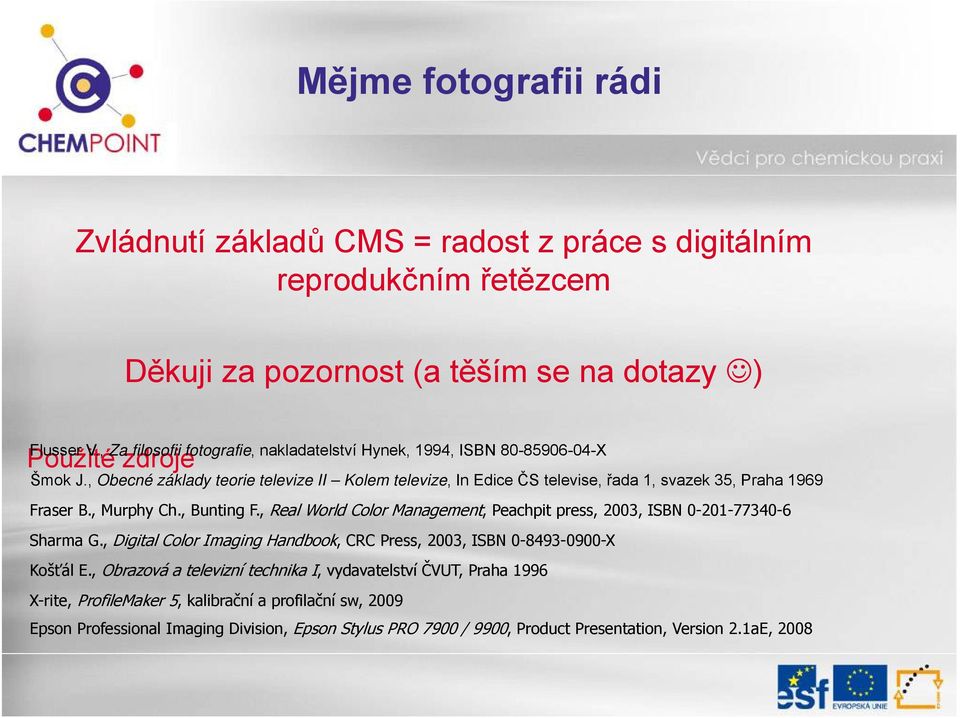

20 Mějme fotografii rádi Zvládnutí základů CMS = radost z práce s digitálním reprodukčním řetězcem Děkuji za pozornost (a těším se na dotazy ) Použité zdroje Flusser V., Za filosofii fotografie, nakladatelství Hynek, 1994, ISBN X Šmok J., Obecné základy teorie televize II Kolem televize, In Edice ČS televise, řada 1, svazek 35, Praha 1969 Fraser B., Murphy Ch., Bunting F., Real World Color Management, Peachpit press, 2003, ISBN Sharma G., Digital Color Imaging Handbook, CRC Press, 2003, ISBN X Košťál E., Obrazová a televizní technika I, vydavatelství ČVUT, Praha 1996 X-rite, ProfileMaker 5, kalibrační a profilační sw, 2009 Epson Professional Imaging Division, Epson Stylus PRO 7900 / 9900, Product Presentation, Version 2.1aE, 2008
