1 Semestrální práce z předmětu Kartografická polygrafie a reprografie 84. Barvové profily (monitory, skenery) Autor: Tomáš Kysilko, Zdeněk Sovadina Editor: Jakub Kozák Praha, květen 2010 Katedra mapování a kartografie Fakulta stavební ČVUT v Praze

2 Úvod Obsah prezentace 1 Barvové profily (monitory, skenery) Správa barev Color management Barvové pofily ICC profily Profily skeneru Profily monitoru

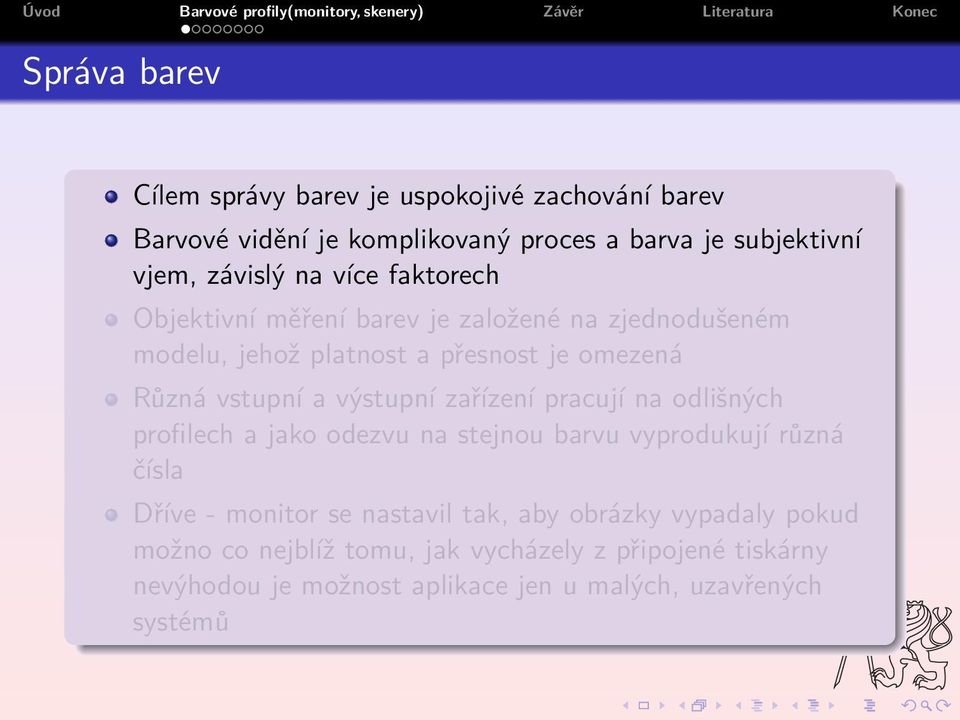

3 Správa barev Cílem správy barev je uspokojivé zachování barev Barvové vidění je komplikovaný proces a barva je subjektivní vjem, závislý na více faktorech Objektivní měření barev je založené na zjednodušeném modelu, jehož platnost a přesnost je omezená Různá vstupní a výstupní zařízení pracují na odlišných profilech a jako odezvu na stejnou barvu vyprodukují různá čísla Dříve - monitor se nastavil tak, aby obrázky vypadaly pokud možno co nejblíž tomu, jak vycházely z připojené tiskárny nevýhodou je možnost aplikace jen u malých, uzavřených systémů

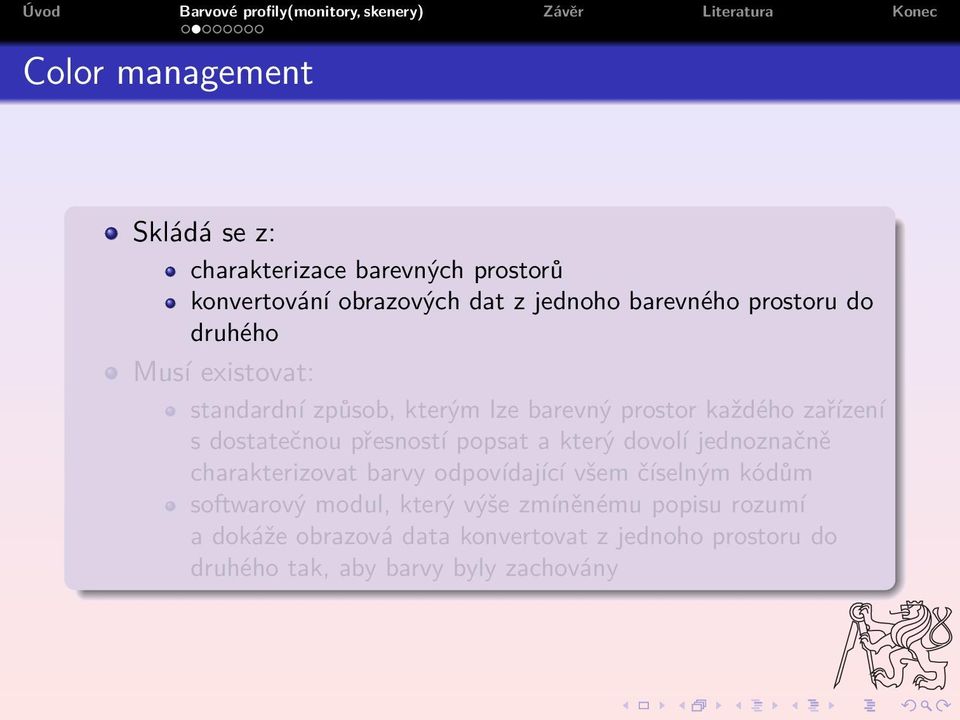

8 Color management Skládá se z: charakterizace barevných prostorů konvertování obrazových dat z jednoho barevného prostoru do druhého Musí existovat: standardní způsob, kterým lze barevný prostor každého zařízení s dostatečnou přesností popsat a který dovolí jednoznačně charakterizovat barvy odpovídající všem číselným kódům softwarový modul, který výše zmíněnému popisu rozumí a dokáže obrazová data konvertovat z jednoho prostoru do druhého tak, aby barvy byly zachovány

9 Color management Skládá se z: charakterizace barevných prostorů konvertování obrazových dat z jednoho barevného prostoru do druhého Musí existovat: standardní způsob, kterým lze barevný prostor každého zařízení s dostatečnou přesností popsat a který dovolí jednoznačně charakterizovat barvy odpovídající všem číselným kódům softwarový modul, který výše zmíněnému popisu rozumí a dokáže obrazová data konvertovat z jednoho prostoru do druhého tak, aby barvy byly zachovány

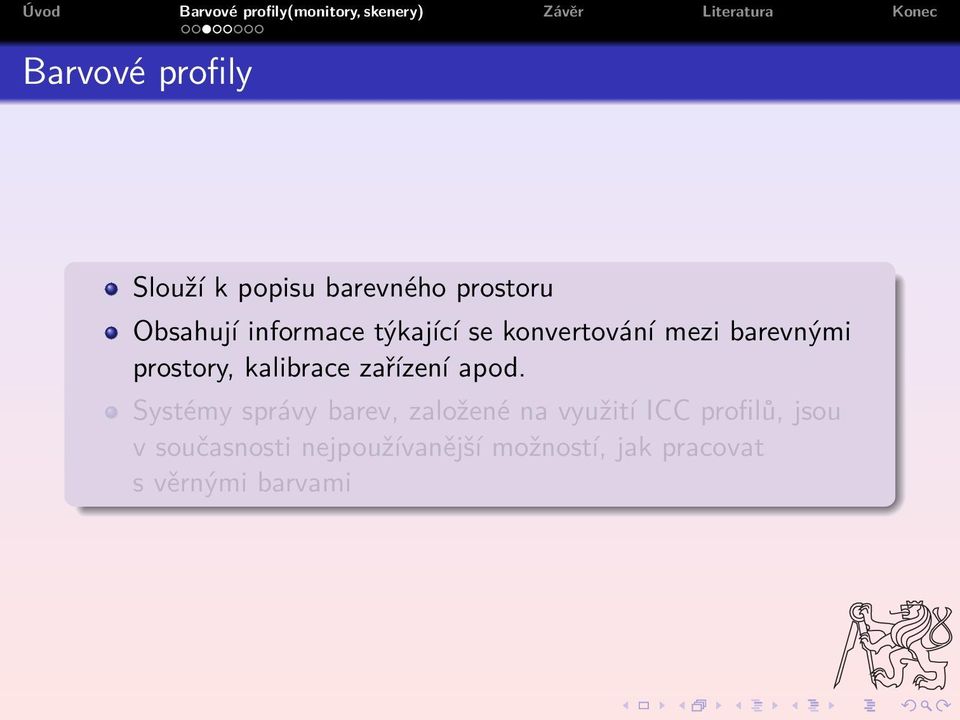

10 Barvové profily Slouží k popisu barevného prostoru Obsahují informace týkající se konvertování mezi barevnými prostory, kalibrace zařízení apod. Systémy správy barev, založené na využití ICC profilů, jsou v současnosti nejpoužívanější možností, jak pracovat s věrnými barvami

13 Barvové profily Snímek ze skeneru je potřeba konvertovat do profilu editoru a zobrazit přes filtr, který koriguje vady monitoru (ty jsou zapsány také do profilu monitoru) - obrázek se ukládá s profilem Při tisku se převádí do soustavy CMYK s profilem pro tiskárnu Správným nastavením můžeme dosáhnout toho, že tiskový výstup bude opravdu přesně odpovídat zobrazení na monitoru

16 Barvové profily Schéma správy barev mezi zařízeními

17 ICC profily International Color Consortium - mezinárodní sdružení které vytvořilo jednotný standard pro barvové profily, nezbytný k tomu, aby byly univerzálně použitelné Idea ICC správy barev spočívá v tom, že pro každé zařízení vytvoříme profil, popisující jeho chování při převodu barev mezi vlastním barevným prostorem a nezávislým barevným prostorem

18 ICC profily International Color Consortium - mezinárodní sdružení které vytvořilo jednotný standard pro barvové profily, nezbytný k tomu, aby byly univerzálně použitelné Idea ICC správy barev spočívá v tom, že pro každé zařízení vytvoříme profil, popisující jeho chování při převodu barev mezi vlastním barevným prostorem a nezávislým barevným prostorem

19 Profily skeneru ICC profil skeneru je jednosměrný, převádí obrazová data z prostoru skeneru do nezávislého prostoru Pro každý skener není možné vygenerovat profil, který by byl dokonalý v celém spektru snímaných barev Teorie definuje tzv. kolorimetrické skenování (obecně snímání) jako proces, v němž lze snímaná data převést do CIE nezávislého prostoru Všechny skenery nejsou kolorimetrické - odlišné barvy skener reprodukuje jako stejné barvy - metamerie skeneru V praxi je ale většinou možné vytvořit ICC profily, nehledě na to, že i takto sejmuté spektrum většinou přesahuje možnosti tiskového výstupu

24 Profily monitoru Správně doladěný monitor je nezbytnou podmínkou k editaci snímků V průběhu života monitorů dochází ke změnám, které způsobují, že barvy přesně neodpovídají nutná kalibrace Při kalibraci displeje se mění nejen analogová nastavení monitoru, ale také se upravují tabulky ve videokartě

27 Závěr Závěrem krátké konstatování: Pokud se věnuje nastavení barev náležitá pozornost, vyvarujeme se nechtěným barevným nesouladům mezi zobrazením na monitoru a výstupem z tiskárny. Pro digitální fotografii a počítačovou grafiku, tvořenou na úrovni, je to bezpochyby nepostradatelný pomocník.

28 Literatura Použité zdroje TEZAUR, Radka: WWW stránky, [online], [cit ], URL: sprava-barev-zakladni-principy-a-soucasti.html TŘEŠŇÁK, Kamil:: WWW stránky, [online], [cit ], URL: http: // TŘEŠŇÁK, Kamil:: WWW stránky, [online], [cit ], URL: icc_skener.html

29 Semestrální práce z předmětu Kartografická polygrafie a reprografie Děkuji za pozornost Autor: Tomáš Kysilko, zdeněk Sovadina Editor: Jakub Kozák Praha, květen 2010 Katedra mapování a kartografie, Fakulta stavební ČVUT v Praze
