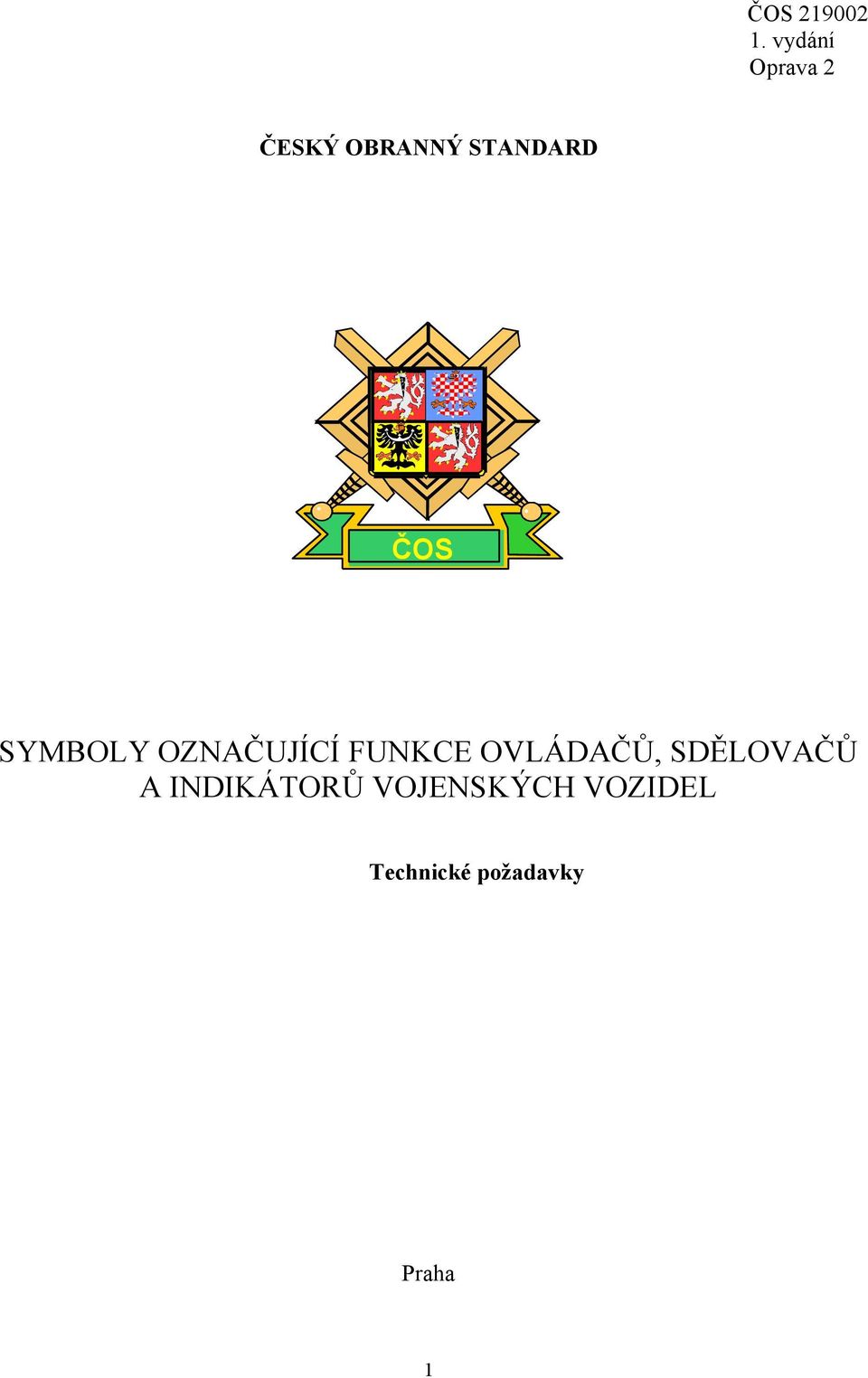

1 ČESKÝ OBRANNÝ STANDARD ČOS SYMBOLY OZNAČUJÍCÍ FUNKCE OVLÁDAČŮ, SDĚLOVAČŮ A INDIKÁTORŮ VOJENSKÝCH VOZIDEL Technické požadavky Praha 1

2 (VOLNÁ STRANA) 2

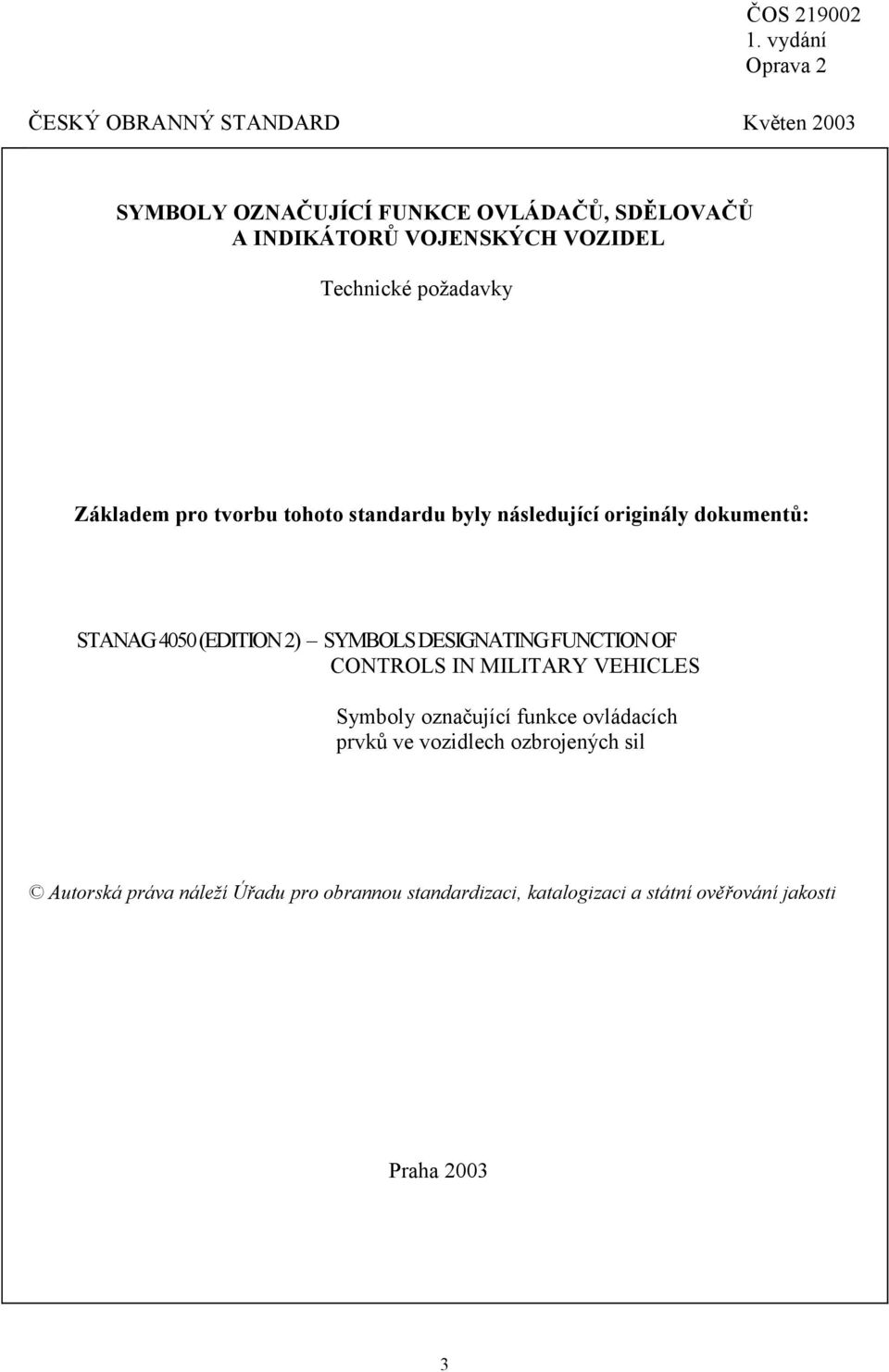

3 ČESKÝ OBRANNÝ STANDARD Květen 2003 SYMBOLY OZNAČUJÍCÍ FUNKCE OVLÁDAČŮ, SDĚLOVAČŮ A INDIKÁTORŮ VOJENSKÝCH VOZIDEL Technické požadavky Základem pro tvorbu tohoto standardu byly následující originály dokumentů: STANAG 4050 (EDITION 2) SYMBOLS DESIGNATING FUNCTION OF CONTROLS IN MILITARY VEHICLES Symboly označující funkce ovládacích prvků ve vozidlech ozbrojených sil Autorská práva náleží Úřadu pro obrannou standardizaci, katalogizaci a státní ověřování jakosti Praha

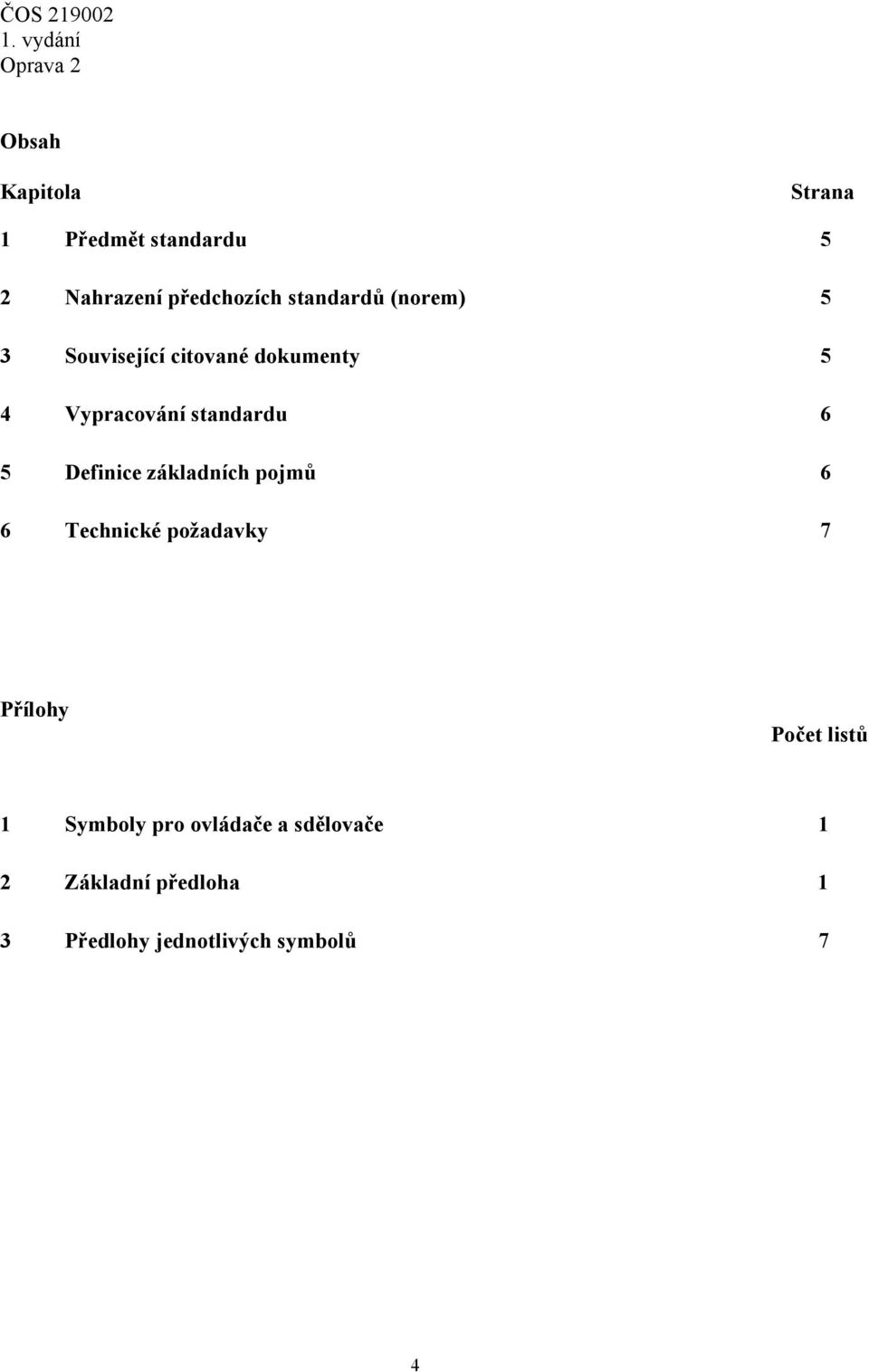

4 Obsah Kapitola Strana 1 Předmět standardu 5 2 Nahrazení předchozích standardů (norem) 5 3 Související citované dokumenty 5 4 Vypracování standardu 6 5 Definice základních pojmů 6 6 Technické požadavky 7 Přílohy Počet listů 1 Symboly pro ovládače a sdělovače 1 2 Základní předloha 1 3 Předlohy jednotlivých symbolů 7 4

5 1 Předmět standardu ČOS Český obranný standard (ČOS) předepisuje symboly označující ovládače, sdělovače a indikátory speciálních zařízení vojenských vozidel, které jsou nezbytné pro obsluhu vozidla při identifikaci funkce těchto zařízení. Stanovuje rovněž barvy optických sdělovačů, které upozorňují na činnost nebo nesprávnou funkci zařízení. Dále přesně specifikuje grafické provedení vybraných symbolů. ČOS platí pro nově zaváděná vojenská vozidla. Identifikace ostatních ovládačů, sdělovačů a indikátorů, které nejsou uvedeny v tomto standardu stanovují související technické dokumenty uvedené v kap. 3. Tento český obranný standard zavádí STANAG 4050 (ED 2). 2 Nahrazení předchozích standardů (norem) Tento standard nenahrazuje žádný předchozí standard (normu). 3 Související citované dokumenty V tomto standardu jsou odkazy na dále uvedené dokumenty, které se tímto stávají jeho normativní součástí. U odkazů, v nichž je uveden rok vydání souvisejícího standardu, platí tento související standard bez ohledu na to, zda existují novější vydání tohoto souvisejícího standardu. U odkazů na dokument bez uvedení data jeho vydání platí vždy poslední vydání citovaného dokumentu. ISO 2575 ROAD VEHICLES SYMBOLS FOR CONTROLS, INDICATORS AND TELL - TALES Symboly pro ovládací prvky, indikátory a kontrolní přístroje. ČSN EN ČSN EN ČSN ISO 7000 Vyhláška č. 274/1999 Sb. Základní pravidla pro grafické značky pro použití na předmětech část 1: Tvorba originálů značek. Základní pravidla pro grafické značky pro použití na předmětech část 2: Tvar a použití šipek. Grafické značky pro použití na zařízeních Rejstřík a přehled. Vyhláška Ministerstva obrany, kterou se stanoví druhy a kategorie vojenských vozidel, schvalování jejich technické způsobilosti, provádění technických prohlídek vojenských vozidel a zkoušek technických zařízení vojenských vozidel. 5

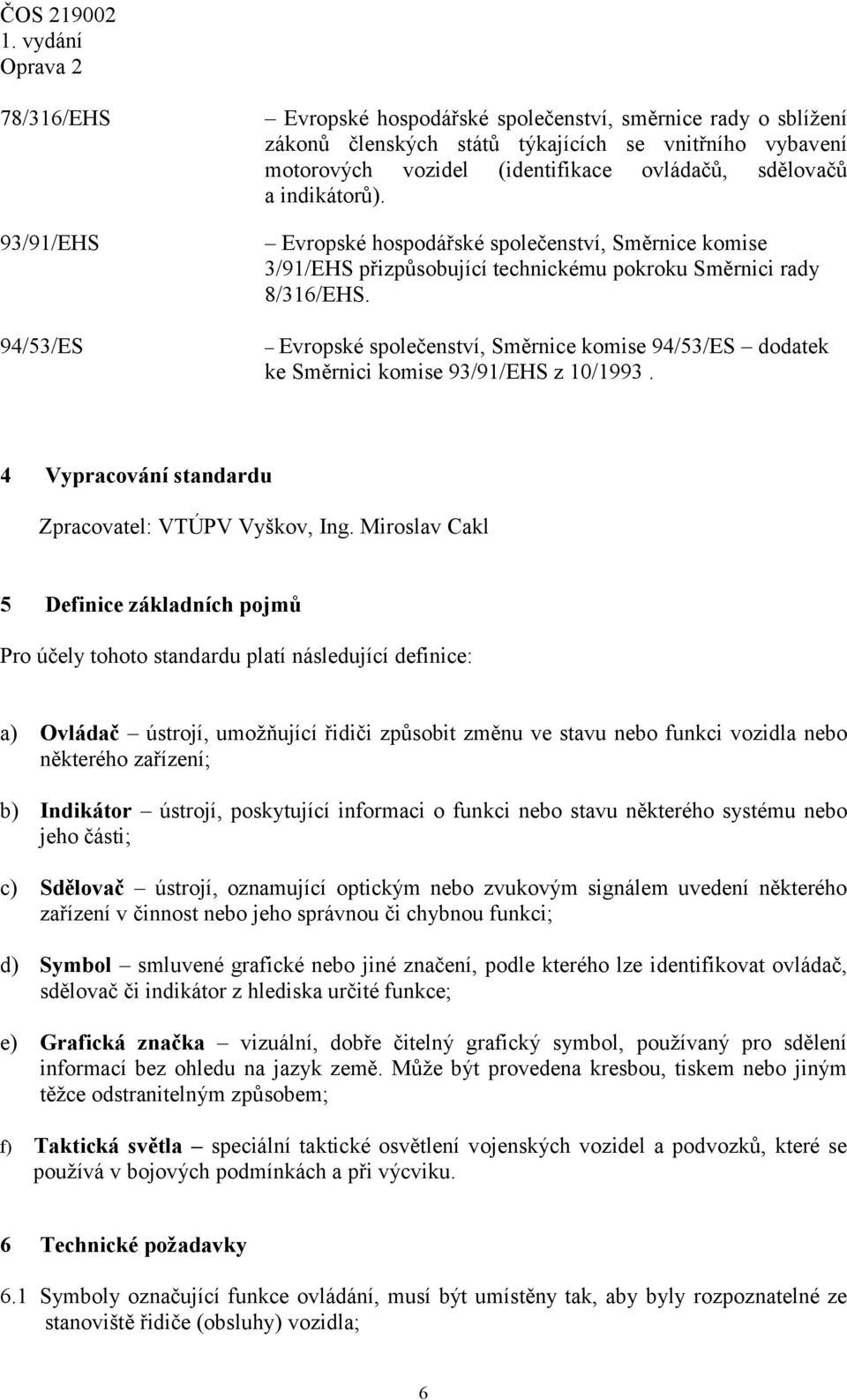

6 78/316/EHS 93/91/EHS 94/53/ES Evropské hospodářské společenství, směrnice rady o sblížení zákonů členských států týkajících se vnitřního vybavení motorových vozidel (identifikace ovládačů, sdělovačů a indikátorů). Evropské hospodářské společenství, Směrnice komise 3/91/EHS přizpůsobující technickému pokroku Směrnici rady 8/316/EHS. Evropské společenství, Směrnice komise 94/53/ES dodatek ke Směrnici komise 93/91/EHS z 10/ Vypracování standardu Zpracovatel: VTÚPV Vyškov, Ing. Miroslav Cakl 5 Definice základních pojmů Pro účely tohoto standardu platí následující definice: a) Ovládač ústrojí, umožňující řidiči způsobit změnu ve stavu nebo funkci vozidla nebo některého zařízení; b) Indikátor ústrojí, poskytující informaci o funkci nebo stavu některého systému nebo jeho části; c) Sdělovač ústrojí, oznamující optickým nebo zvukovým signálem uvedení některého zařízení v činnost nebo jeho správnou či chybnou funkci; d) Symbol smluvené grafické nebo jiné značení, podle kterého lze identifikovat ovládač, sdělovač či indikátor z hlediska určité funkce; e) Grafická značka vizuální, dobře čitelný grafický symbol, používaný pro sdělení informací bez ohledu na jazyk země. Může být provedena kresbou, tiskem nebo jiným těžce odstranitelným způsobem; f) Taktická světla speciální taktické osvětlení vojenských vozidel a podvozků, které se používá v bojových podmínkách a při výcviku. 6 Technické požadavky 6.1 Symboly označující funkce ovládání, musí být umístěny tak, aby byly rozpoznatelné ze stanoviště řidiče (obsluhy) vozidla; 6

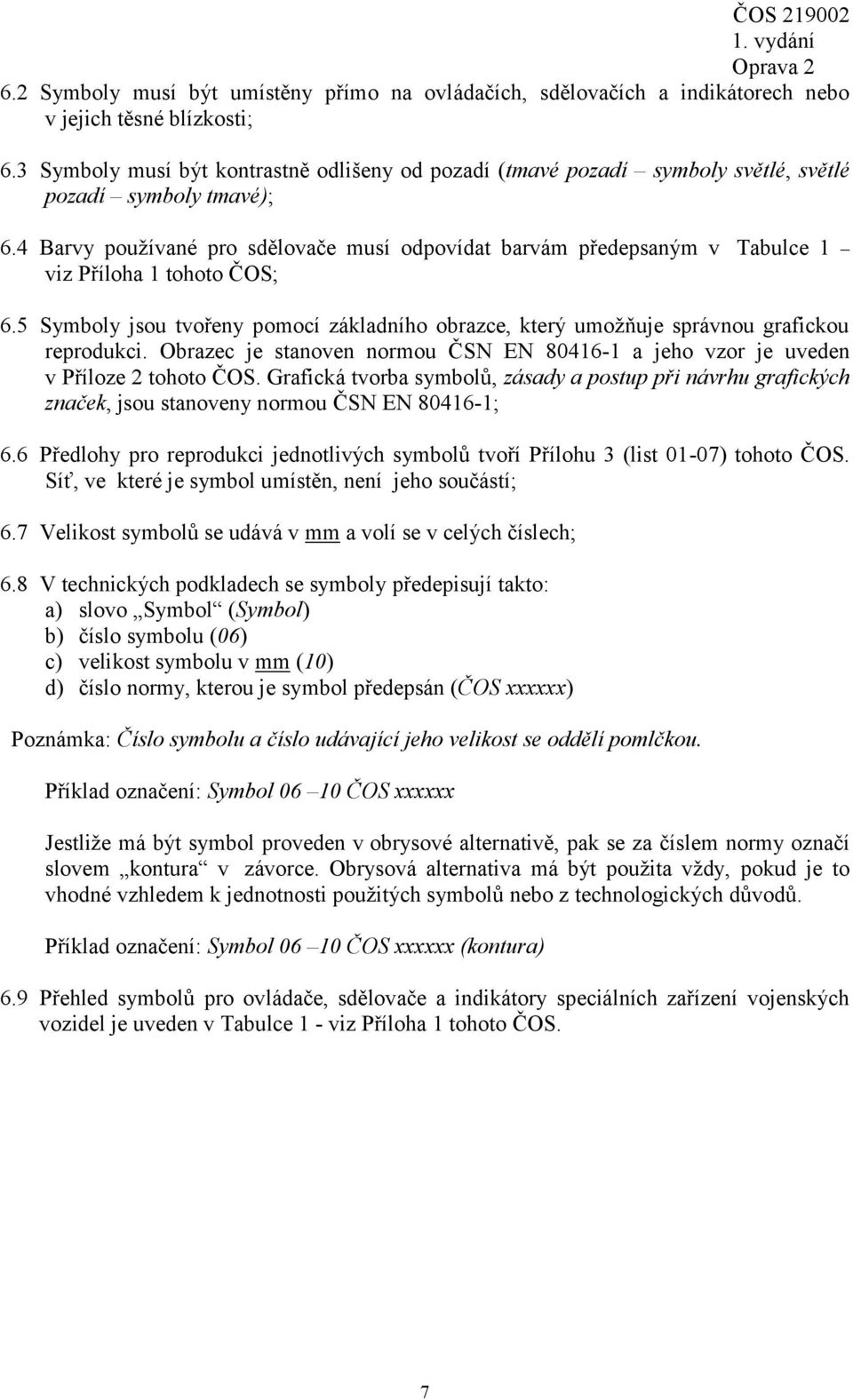

7 6.2 Symboly musí být umístěny přímo na ovládačích, sdělovačích a indikátorech nebo v jejich těsné blízkosti; 6.3 Symboly musí být kontrastně odlišeny od pozadí (tmavé pozadí symboly světlé, světlé pozadí symboly tmavé); 6.4 Barvy používané pro sdělovače musí odpovídat barvám předepsaným v Tabulce 1 viz Příloha 1 tohoto ČOS; 6.5 Symboly jsou tvořeny pomocí základního obrazce, který umožňuje správnou grafickou reprodukci. Obrazec je stanoven normou ČSN EN a jeho vzor je uveden v Příloze 2 tohoto ČOS. Grafická tvorba symbolů, zásady a postup při návrhu grafických značek, jsou stanoveny normou ČSN EN ; 6.6 Předlohy pro reprodukci jednotlivých symbolů tvoří Přílohu 3 (list 01-07) tohoto ČOS. Síť, ve které je symbol umístěn, není jeho součástí; 6.7 Velikost symbolů se udává v mm a volí se v celých číslech; 6.8 V technických podkladech se symboly předepisují takto: a) slovo Symbol (Symbol) b) číslo symbolu (06) c) velikost symbolu v mm (10) d) číslo normy, kterou je symbol předepsán (ČOS xxxxxx) Poznámka: Číslo symbolu a číslo udávající jeho velikost se oddělí pomlčkou. Příklad označení: Symbol ČOS xxxxxx Jestliže má být symbol proveden v obrysové alternativě, pak se za číslem normy označí slovem kontura v závorce. Obrysová alternativa má být použita vždy, pokud je to vhodné vzhledem k jednotnosti použitých symbolů nebo z technologických důvodů. Příklad označení: Symbol ČOS xxxxxx (kontura) 6.9 Přehled symbolů pro ovládače, sdělovače a indikátory speciálních zařízení vojenských vozidel je uveden v Tabulce 1 - viz Příloha 1 tohoto ČOS. 7

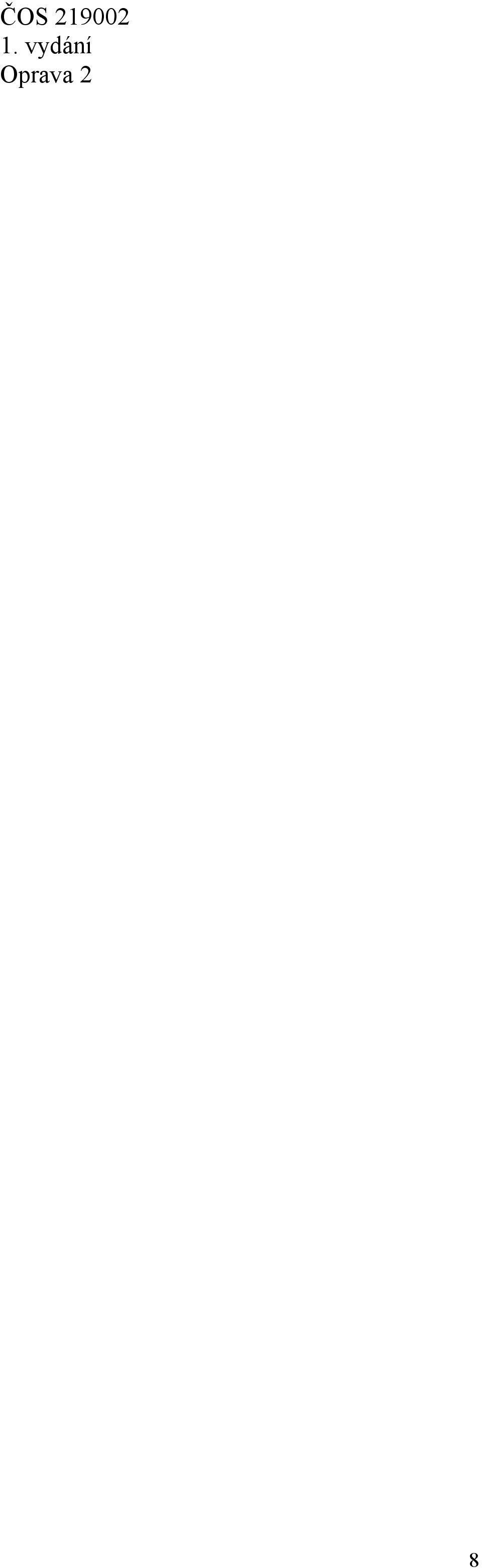

8 8

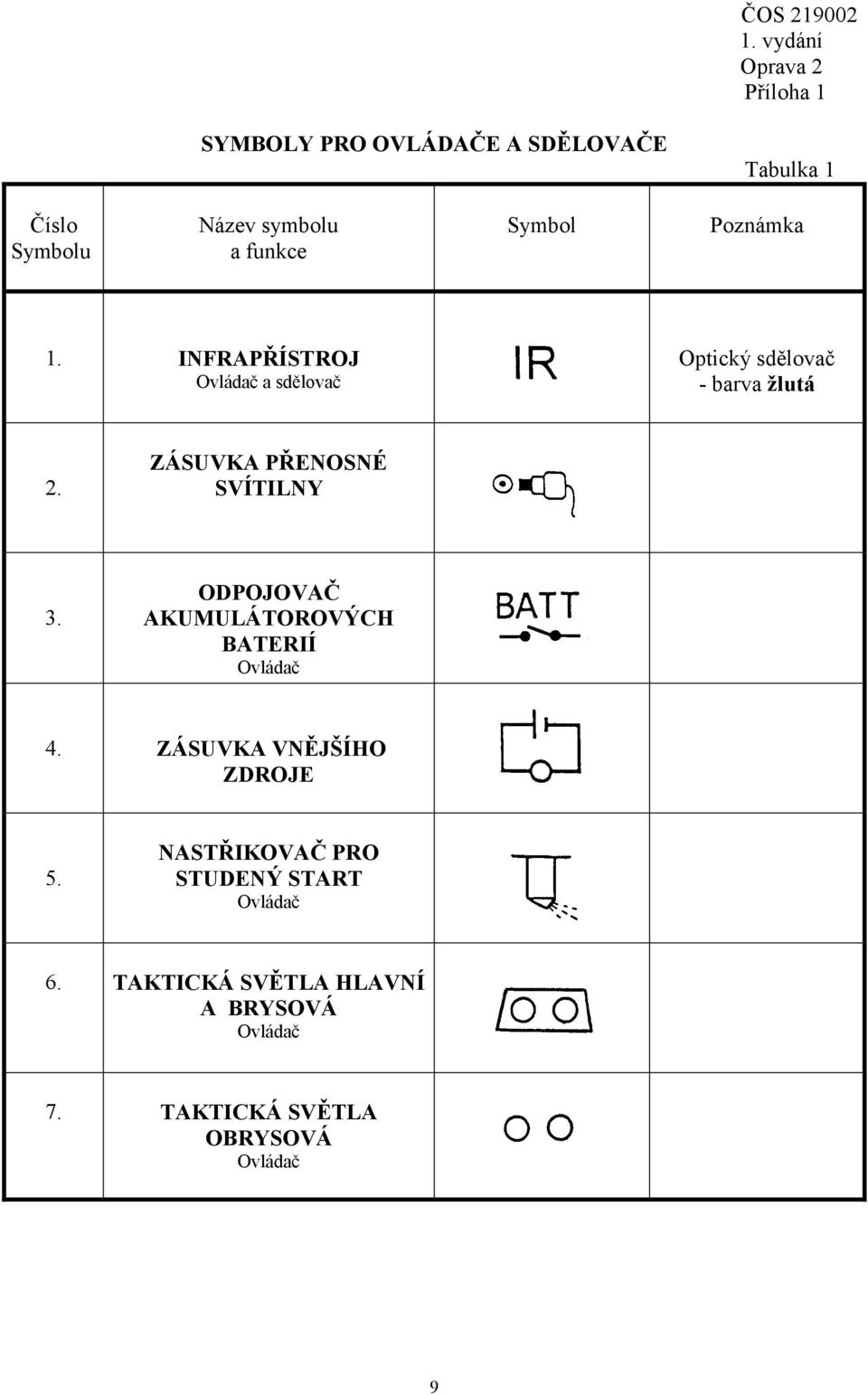

9 Příloha 1 SYMBOLY PRO OVLÁDAČE A SDĚLOVAČE Tabulka 1 Číslo Symbolu Název symbolu a funkce Symbol Poznámka 1. INFRAPŘÍSTROJ Ovládač a sdělovač Optický sdělovač - barva žlutá 2. ZÁSUVKA PŘENOSNÉ SVÍTILNY 3. ODPOJOVAČ AKUMULÁTOROVÝCH BATERIÍ Ovládač 4. ZÁSUVKA VNĚJŠÍHO ZDROJE 5. NASTŘIKOVAČ PRO STUDENÝ START Ovládač 6. TAKTICKÁ SVĚTLA HLAVNÍ A BRYSOVÁ Ovládač 7. TAKTICKÁ SVĚTLA OBRYSOVÁ Ovládač 9

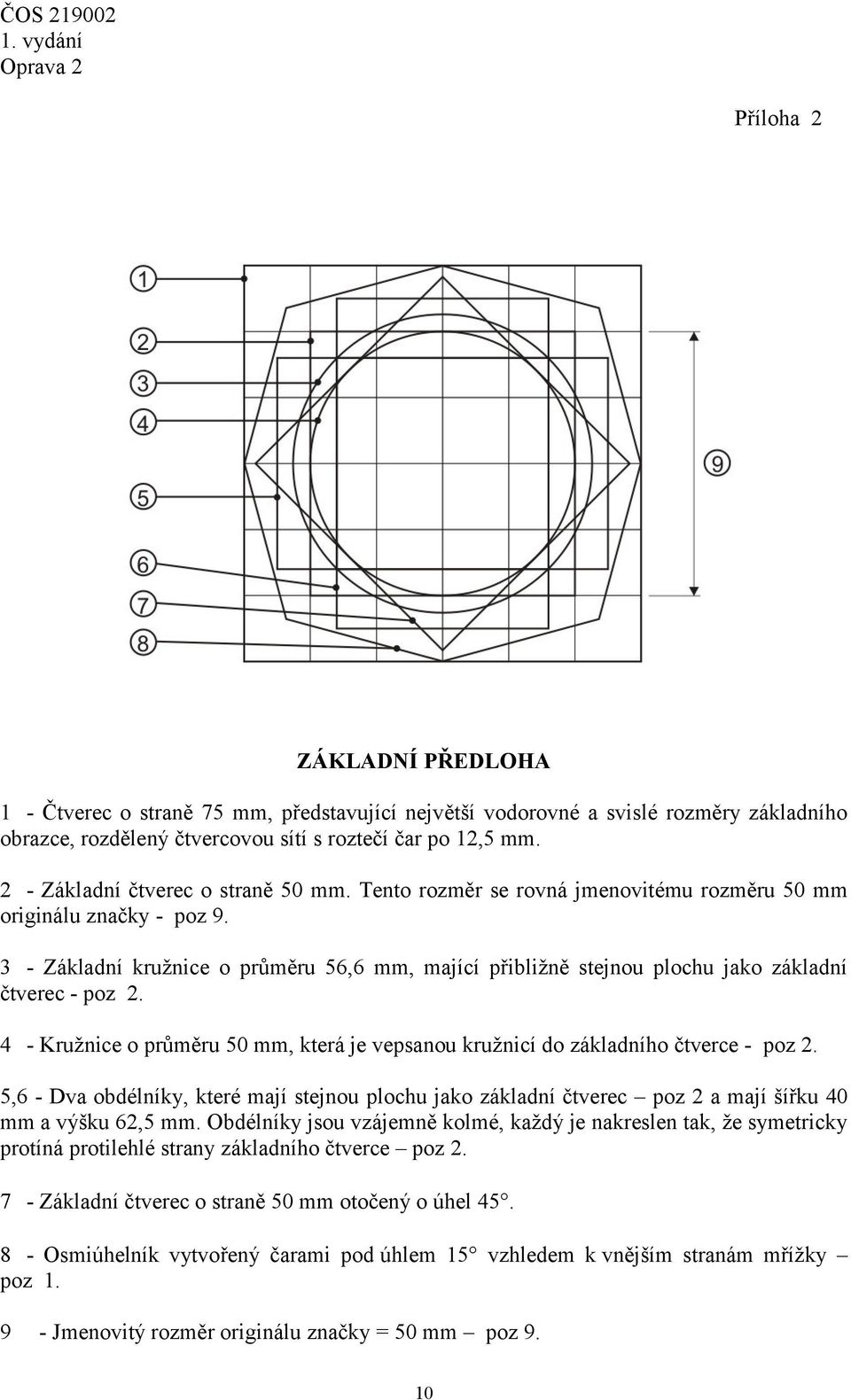

10 Příloha 2 ZÁKLADNÍ PŘEDLOHA 1 - Čtverec o straně 75 mm, představující největší vodorovné a svislé rozměry základního obrazce, rozdělený čtvercovou sítí s roztečí čar po 12,5 mm. 2 - Základní čtverec o straně 50 mm. Tento rozměr se rovná jmenovitému rozměru 50 mm originálu značky - poz Základní kružnice o průměru 56,6 mm, mající přibližně stejnou plochu jako základní čtverec - poz Kružnice o průměru 50 mm, která je vepsanou kružnicí do základního čtverce - poz 2. 5,6 - Dva obdélníky, které mají stejnou plochu jako základní čtverec poz 2 a mají šířku 40 mm a výšku 62,5 mm. Obdélníky jsou vzájemně kolmé, každý je nakreslen tak, že symetricky protíná protilehlé strany základního čtverce poz Základní čtverec o straně 50 mm otočený o úhel Osmiúhelník vytvořený čarami pod úhlem 15 vzhledem k vnějším stranám mřížky poz Jmenovitý rozměr originálu značky = 50 mm poz 9. 10

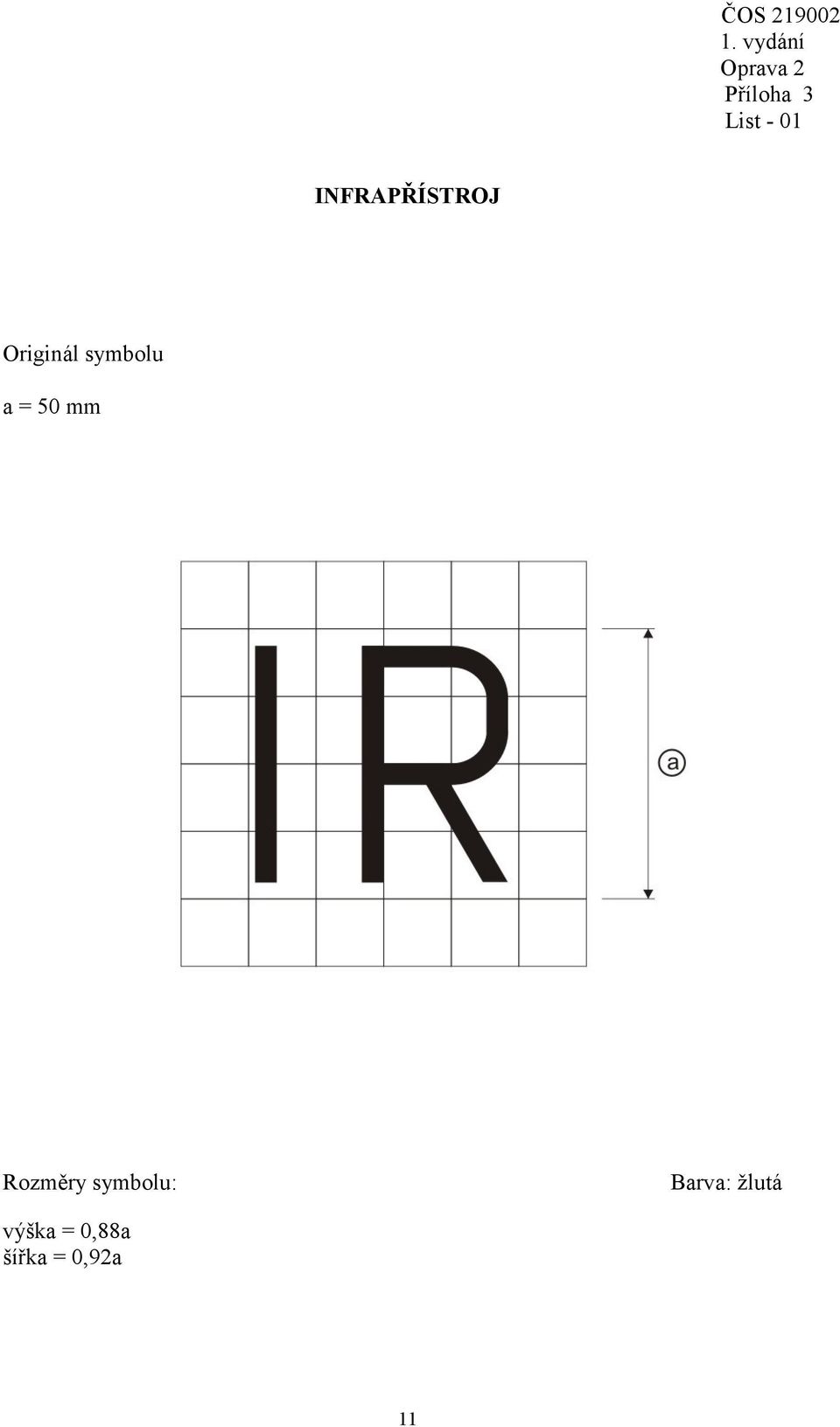

11 Příloha 3 List - 01 INFRAPŘÍSTROJ Originál symbolu a = 50 mm Rozměry symbolu: Barva: žlutá výška = 0,88a šířka = 0,92a 11

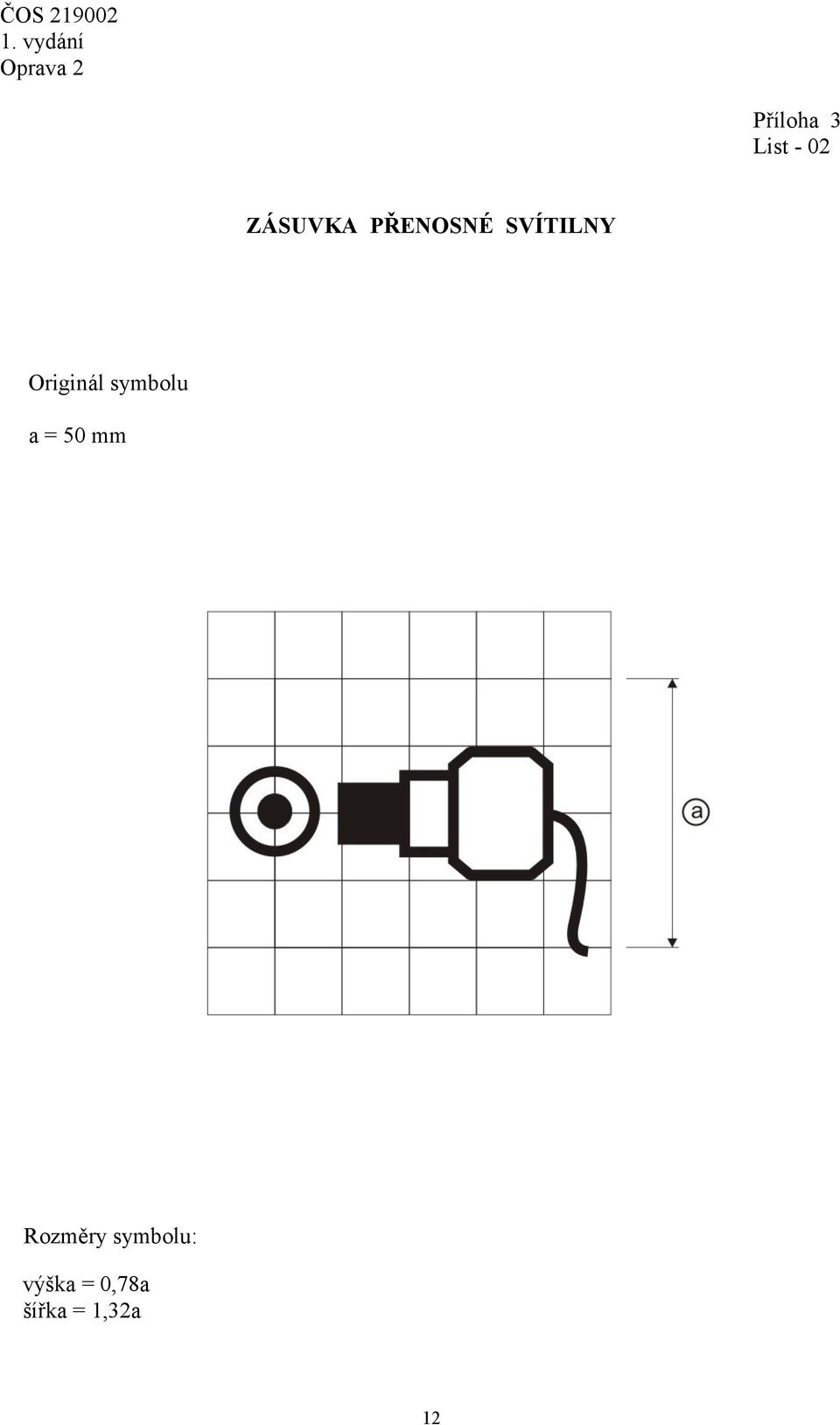

12 Příloha 3 List - 02 ZÁSUVKA PŘENOSNÉ SVÍTILNY Originál symbolu a = 50 mm Rozměry symbolu: výška = 0,78a šířka = 1,32a 12

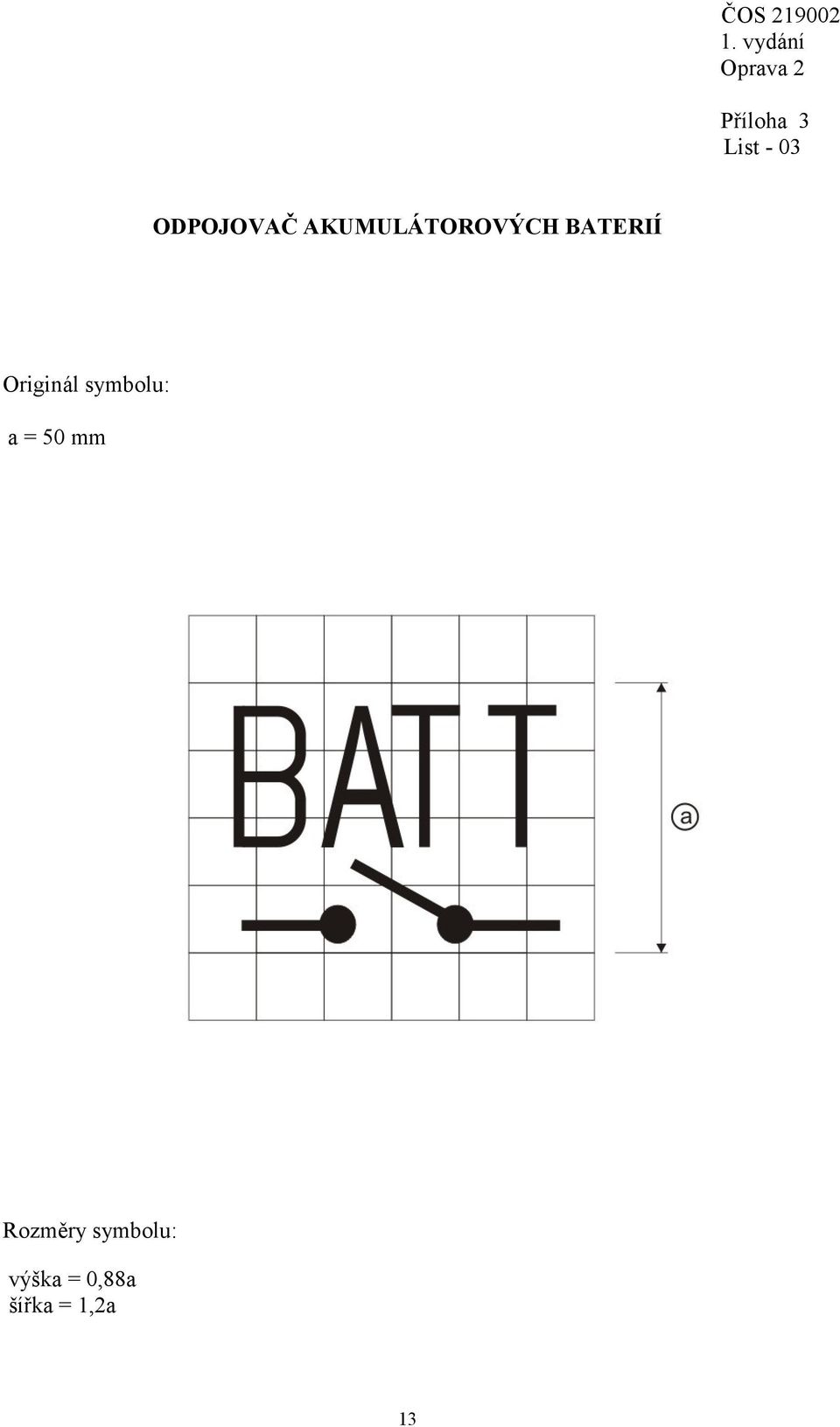

13 Příloha 3 List - 03 ODPOJOVAČ AKUMULÁTOROVÝCH BATERIÍ Originál symbolu: a = 50 mm Rozměry symbolu: výška = 0,88a šířka = 1,2a 13

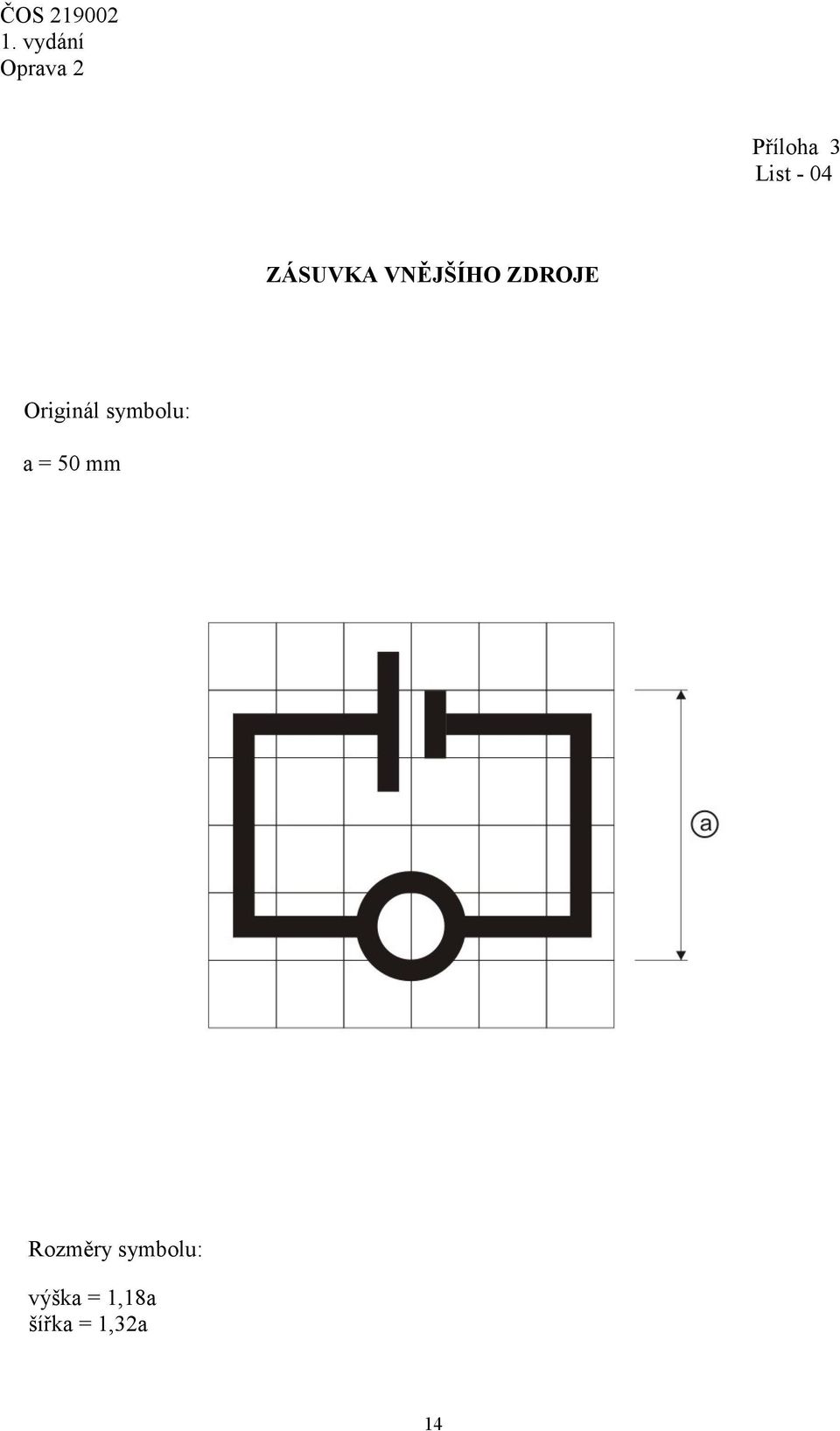

14 Příloha 3 List - 04 ZÁSUVKA VNĚJŠÍHO ZDROJE Originál symbolu: a = 50 mm Rozměry symbolu: výška = 1,18a šířka = 1,32a 14

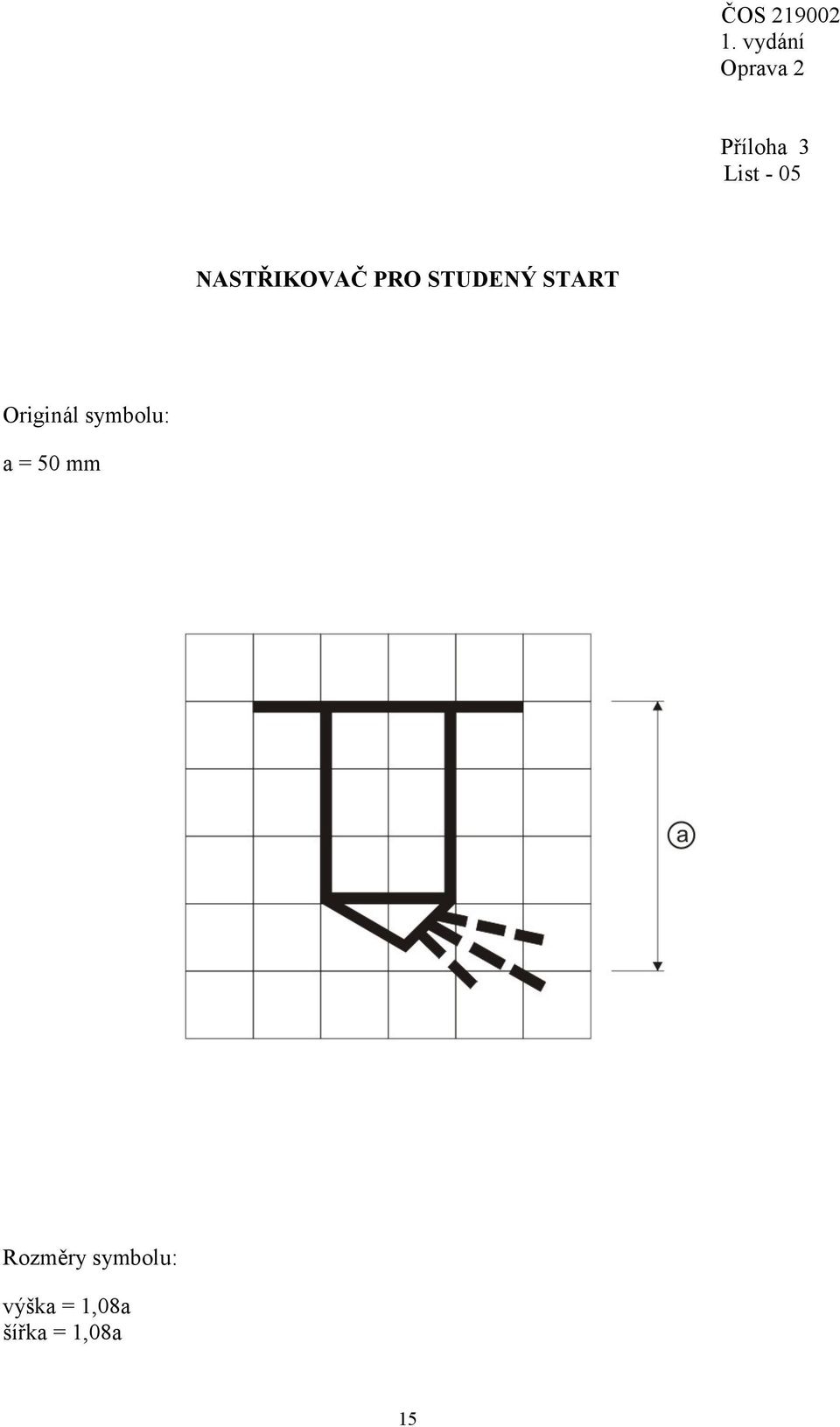

15 Příloha 3 List - 05 NASTŘIKOVAČ PRO STUDENÝ START Originál symbolu: a = 50 mm Rozměry symbolu: výška = 1,08a šířka = 1,08a 15

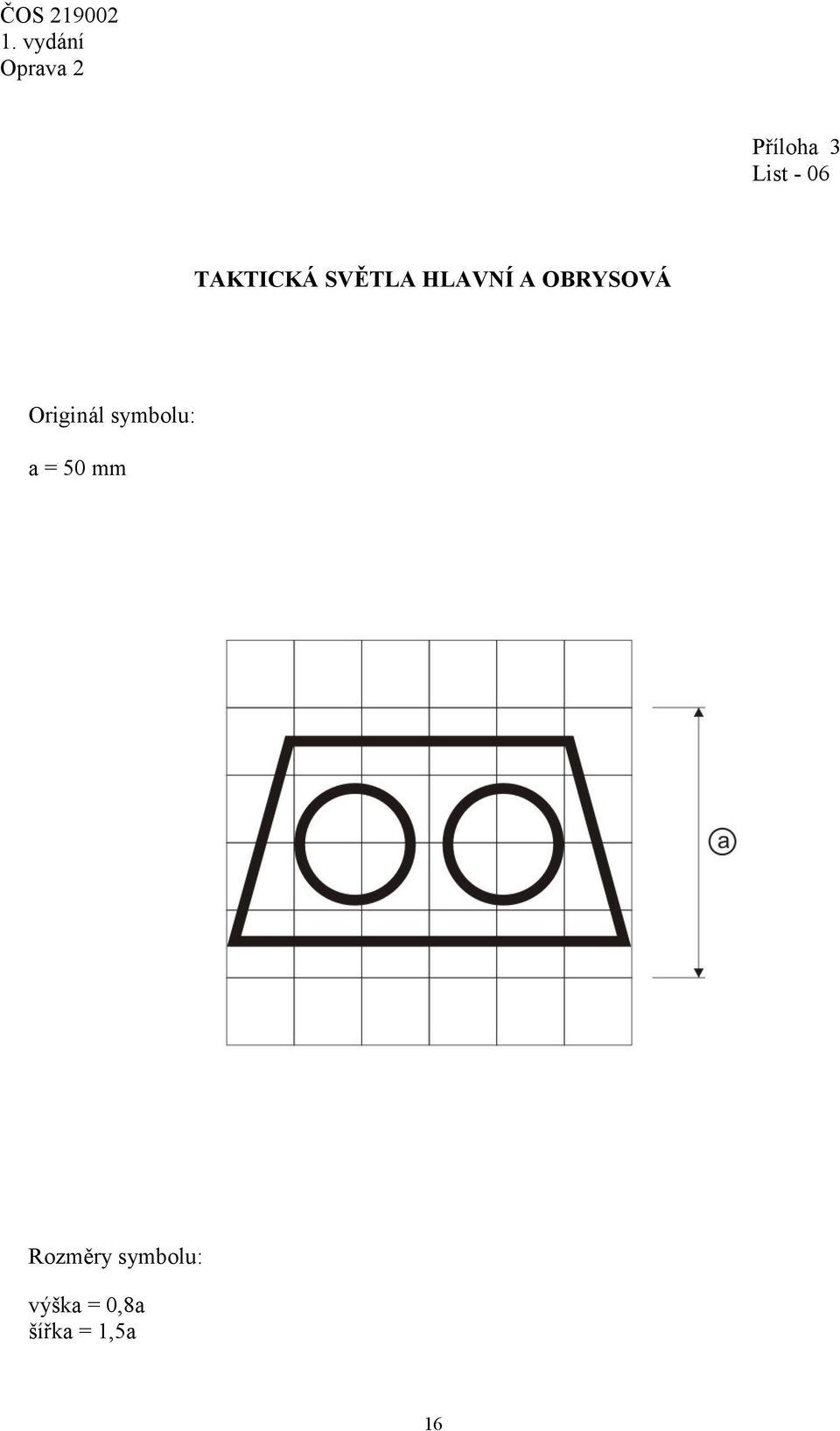

16 Příloha 3 List - 06 TAKTICKÁ SVĚTLA HLAVNÍ A OBRYSOVÁ Originál symbolu: a = 50 mm Rozměry symbolu: výška = 0,8a šířka = 1,5a 16

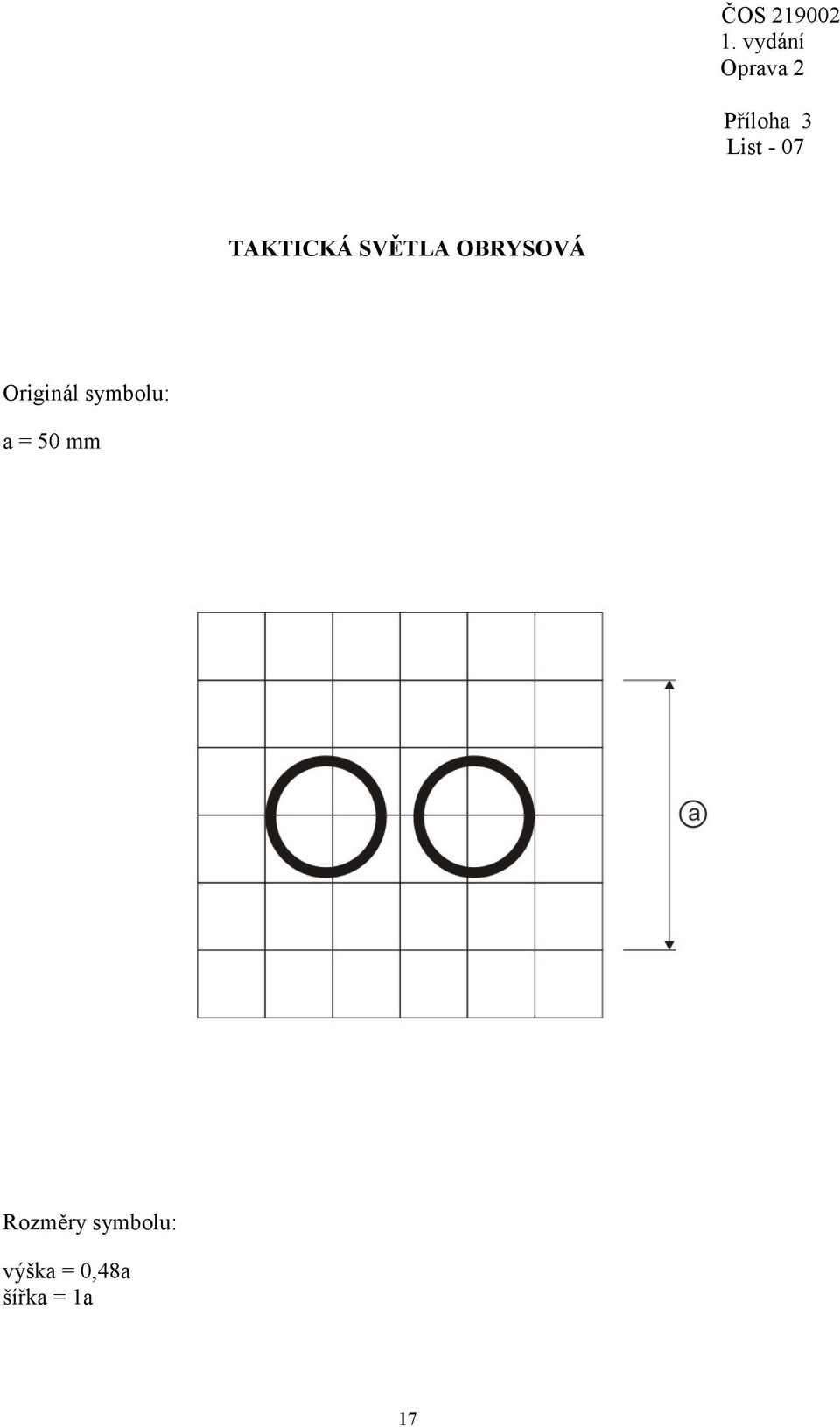

17 Příloha 3 List - 07 TAKTICKÁ SVĚTLA OBRYSOVÁ Originál symbolu: a = 50 mm Rozměry symbolu: výška = 0,48a šířka = 1a 17

18 (VOLNÁ STRANA) 18

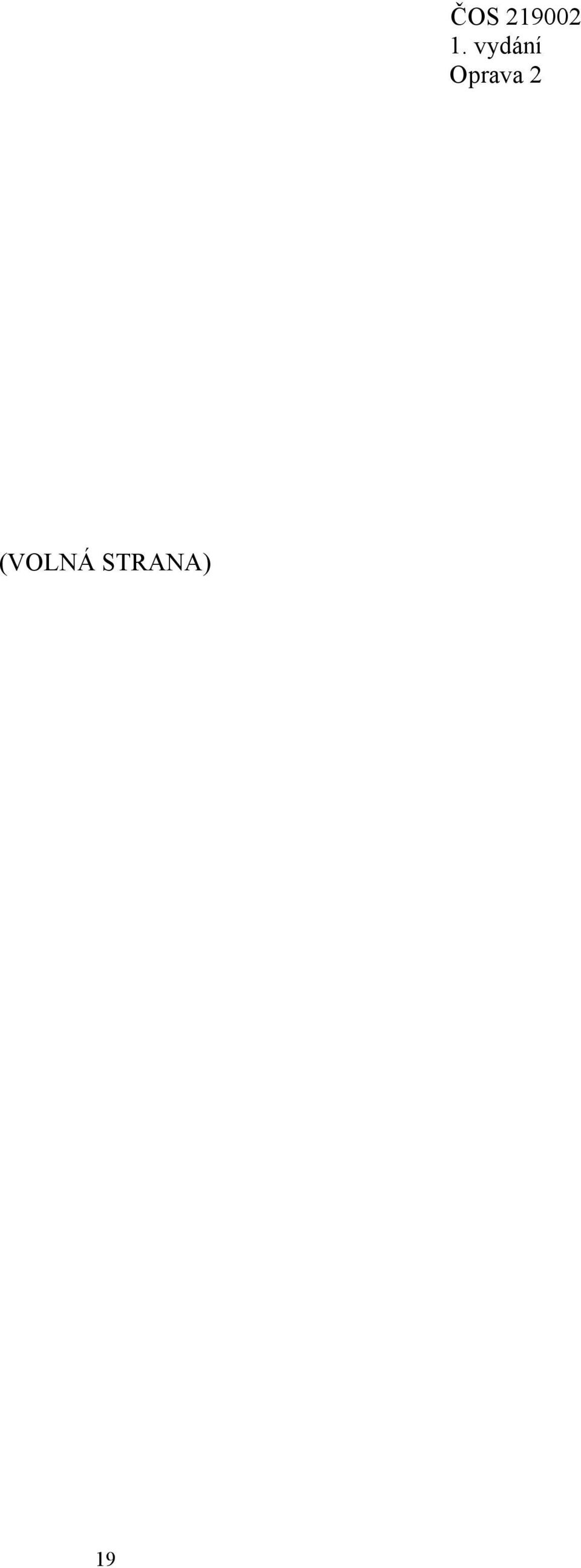

19 (VOLNÁ STRANA) 19
