Předběžný návrh řešení systému vytápění pomocí: tepelného čerpadla Vaillant geotherm VWS (provedení země/voda)

Transkript

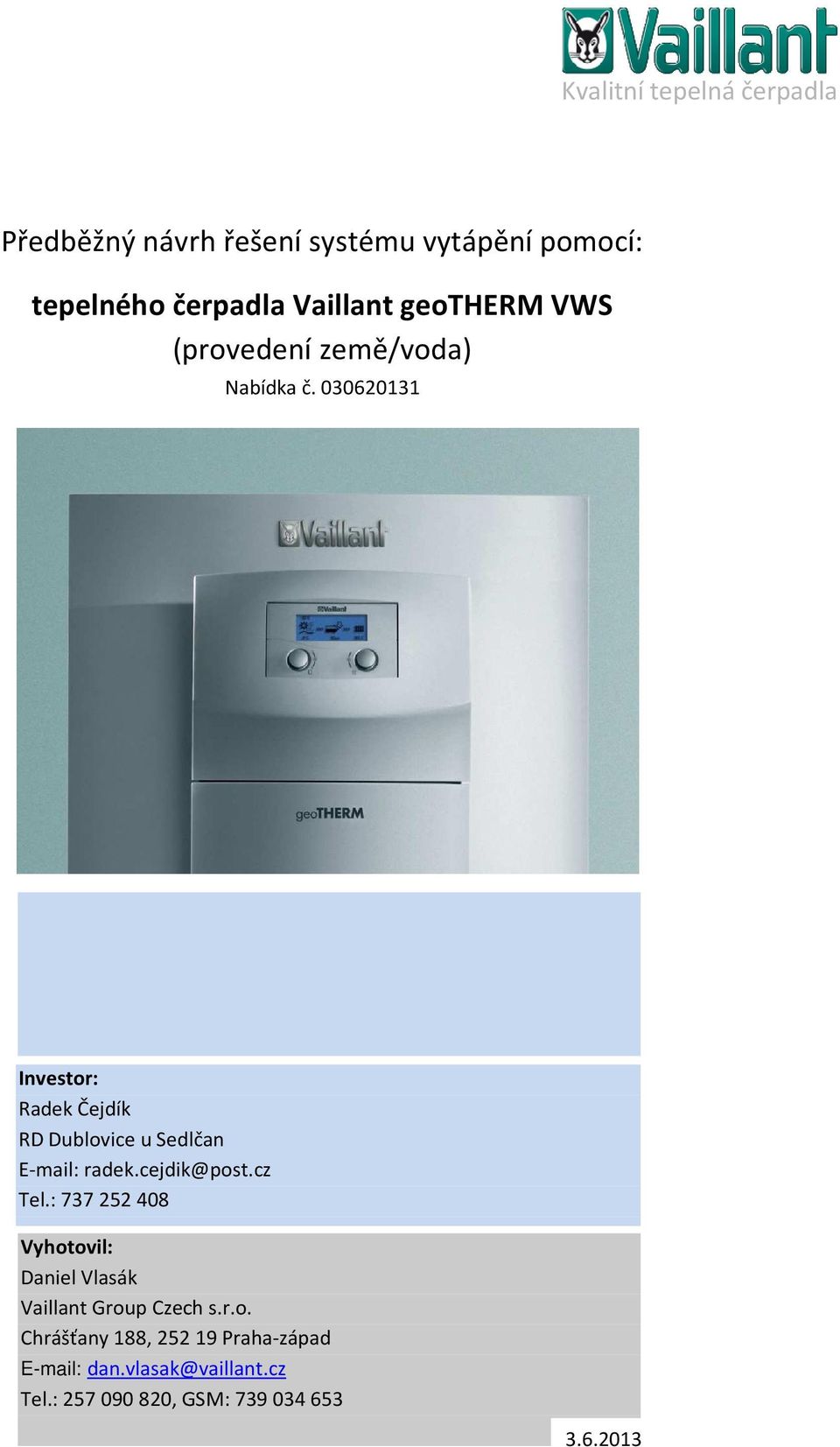

1 Předběžný návrh řešení systému vytápění pomocí: tepelného čerpadla Vaillant geotherm VWS (provedení země/voda) Nabídka č Investor: Radek Čejdík RD Dublovice u Sedlčan radek.cejdik@post.cz Tel.: Vyhotovil: Daniel Vlasák Vaillant Group Czech s.r.o. Chrášťany 88, Prahazápad dan.vlasak@vaillant.cz Tel.: , GSM:

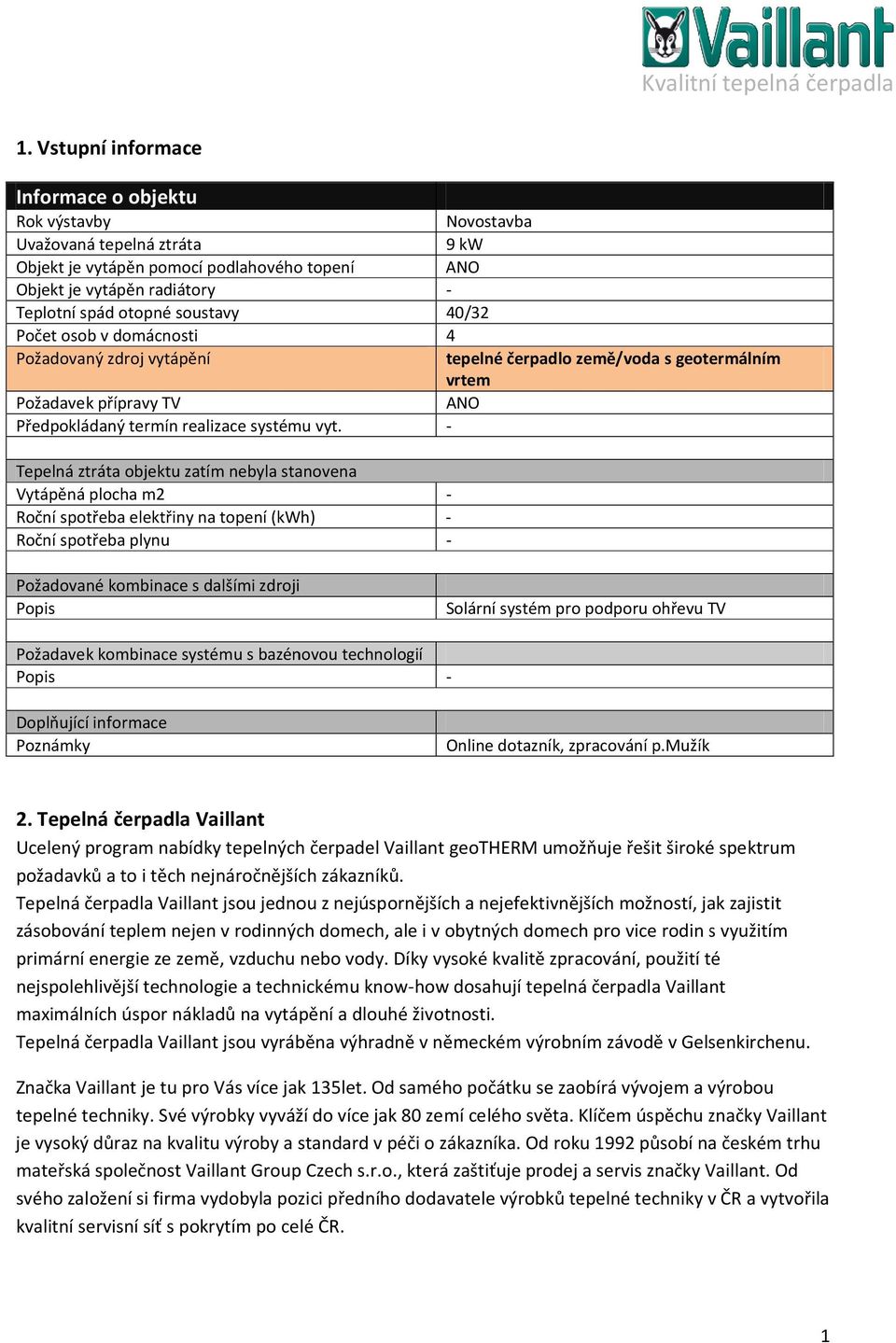

2 . Vstupní informace Informace o objektu Rok výstavby Uvažovaná tepelná ztráta Objekt je vytápěn pomocí podlahového topení Objekt je vytápěn radiátory Teplotní spád otopné soustavy Počet osob v domácnosti Požadovaný zdroj vytápění Požadavek přípravy TV Předpokládaný termín realizace systému vyt. Tepelná ztráta objektu zatím nebyla stanovena Vytápěná plocha m2 Roční spotřeba elektřiny na topení (kwh) Roční spotřeba plynu Novostavba 9 kw ANO 40/2 4 tepelné čerpadlo země/voda s geotermálním vrtem ANO Požadované kombinace s dalšími zdroji Popis Požadavek kombinace systému s bazénovou technologií Popis Doplňující informace Poznámky Solární systém pro podporu ohřevu TV Online dotazník, zpracování p.mužík 2. Tepelná čerpadla Vaillant Ucelený program nabídky tepelných čerpadel Vaillant geotherm umožňuje řešit široké spektrum požadavků a to i těch nejnáročnějších zákazníků. Tepelná čerpadla Vaillant jsou jednou z nejúspornějších a nejefektivnějších možností, jak zajistit zásobování teplem nejen v rodinných domech, ale i v obytných domech pro vice rodin s využitím primární energie ze země, vzduchu nebo vody. Díky vysoké kvalitě zpracování, použití té nejspolehlivější technologie a technickému knowhow dosahují tepelná čerpadla Vaillant maximálních úspor nákladů na vytápění a dlouhé životnosti. Tepelná čerpadla Vaillant jsou vyráběna výhradně v německém výrobním závodě v Gelsenkirchenu. Značka Vaillant je tu pro Vás více jak 5let. Od samého počátku se zaobírá vývojem a výrobou tepelné techniky. Své výrobky vyváží do více jak 80 zemí celého světa. Klíčem úspěchu značky Vaillant je vysoký důraz na kvalitu výroby a standard v péči o zákazníka. Od roku 992 působí na českém trhu mateřská společnost Vaillant Group Czech s.r.o., která zaštiťuje prodej a servis značky Vaillant. Od svého založení si firma vydobyla pozici předního dodavatele výrobků tepelné techniky v ČR a vytvořila kvalitní servisní síť s pokrytím po celé ČR.

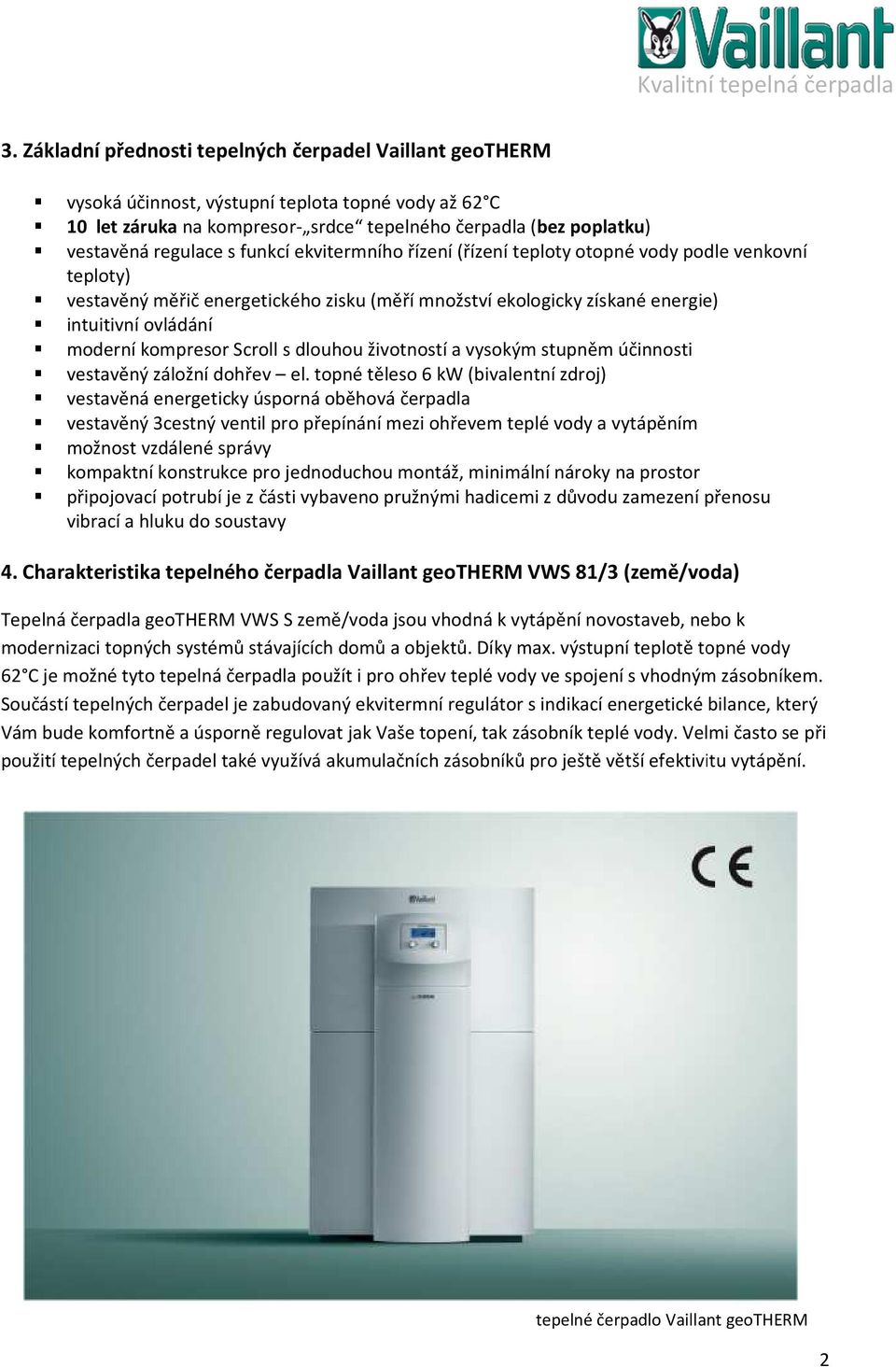

3 . Základní přednosti tepelných čerpadel Vaillant geotherm vysoká účinnost, výstupní teplota topné vody až 62 C 0 let záruka na kompresor srdce tepelného čerpadla (bez poplatku) vestavěná regulace s funkcí ekvitermního řízení (řízení teploty otopné vody podle venkovní teploty) vestavěný měřič energetického zisku (měří množství ekologicky získané energie) intuitivní ovládání moderní kompresor Scroll s dlouhou životností a vysokým stupněm účinnosti vestavěný záložní dohřev el. topné těleso 6 kw (bivalentní zdroj) vestavěná energeticky úsporná oběhová čerpadla vestavěný cestný ventil pro přepínání mezi ohřevem teplé vody a vytápěním možnost vzdálené správy kompaktní konstrukce pro jednoduchou montáž, minimální nároky na prostor připojovací potrubí je z části vybaveno pružnými hadicemi z důvodu zamezení přenosu vibrací a hluku do soustavy 4. Charakteristika tepelného čerpadla Vaillant geotherm VWS 8/ (země/voda) Tepelná čerpadla geotherm VWS S země/voda jsou vhodná k vytápění novostaveb, nebo k modernizaci topných systémů stávajících domů a objektů. Díky max. výstupní teplotě topné vody 62 C je možné tyto tepelná čerpadla použít i pro ohřev teplé vody ve spojení s vhodným zásobníkem. Součástí tepelných čerpadel je zabudovaný ekvitermní regulátor s indikací energetické bilance, který Vám bude komfortně a úsporně regulovat jak Vaše topení, tak zásobník teplé vody. Velmi často se při použití tepelných čerpadel také využívá akumulačních zásobníků pro ještě větší efektivitu vytápění. tepelné čerpadlo Vaillant geotherm 2

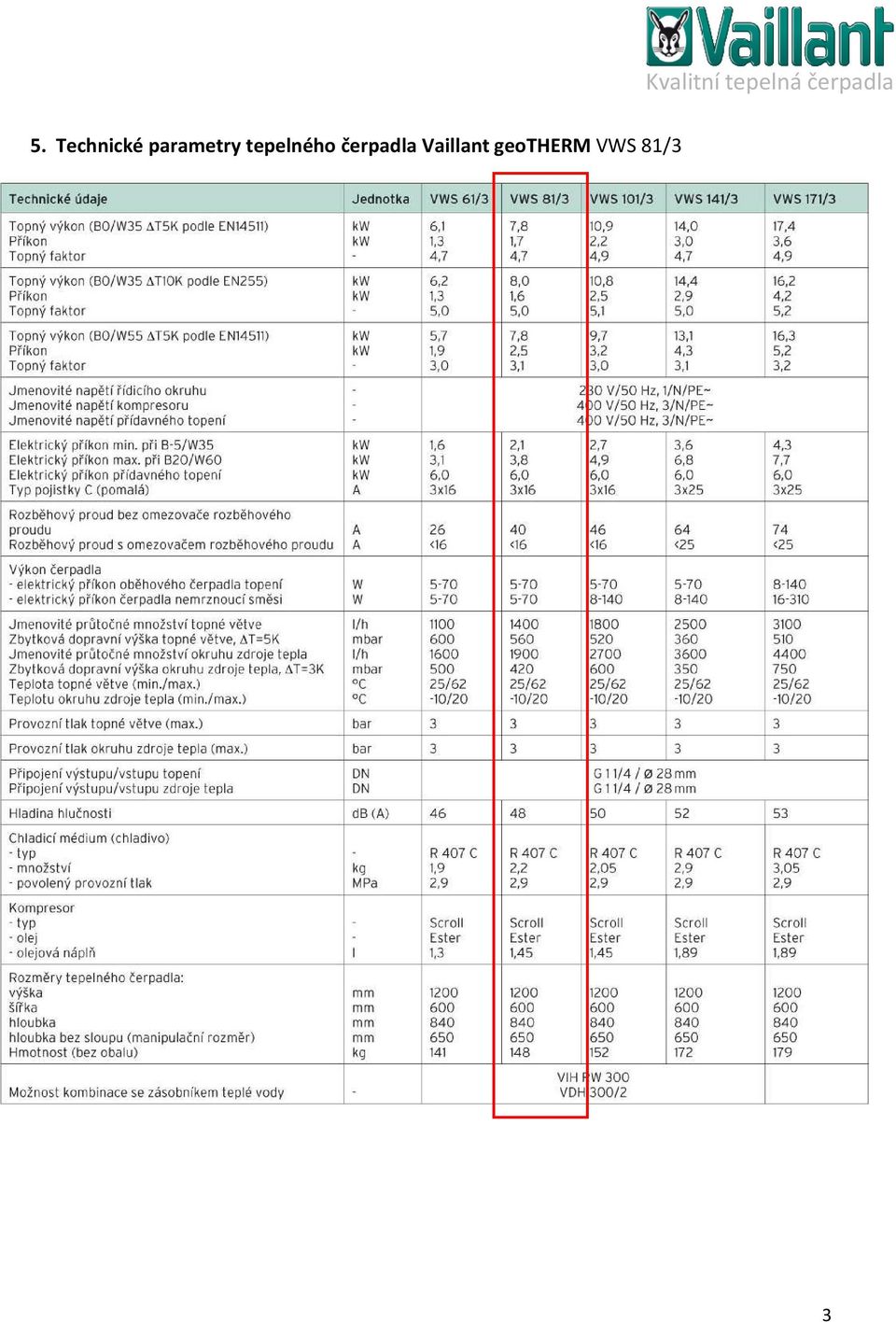

4 5. Technické parametry tepelného čerpadla Vaillant geotherm VWS 8/

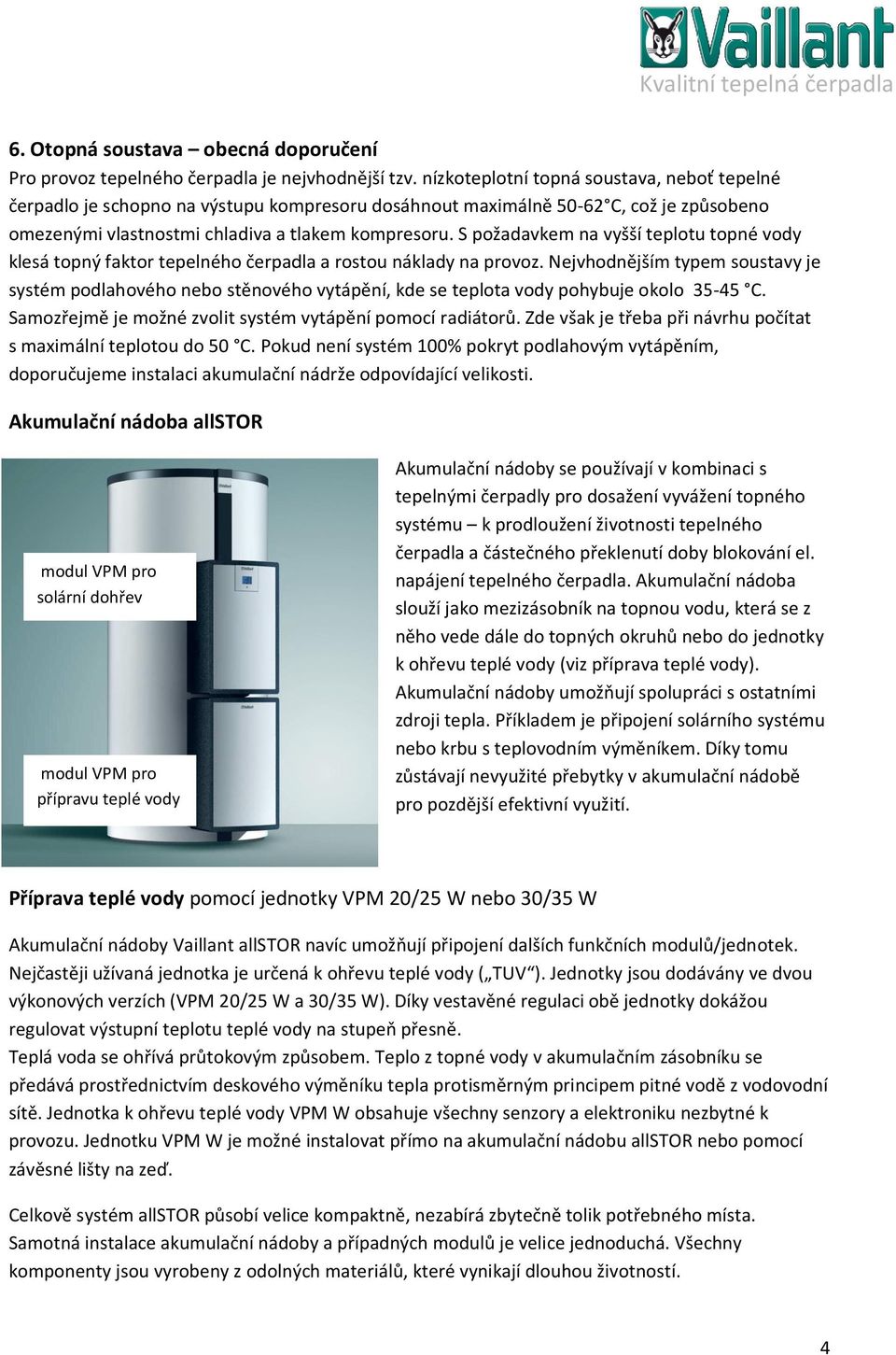

5 6. Otopná soustava obecná doporučení Pro provoz tepelného čerpadla je nejvhodnější tzv. nízkoteplotní topná soustava, neboť tepelné čerpadlo je schopno na výstupu kompresoru dosáhnout maximálně 5062 C, což je způsobeno omezenými vlastnostmi chladiva a tlakem kompresoru. S požadavkem na vyšší teplotu topné vody klesá topný faktor tepelného čerpadla a rostou náklady na provoz. Nejvhodnějším typem soustavy je systém podlahového nebo stěnového vytápění, kde se teplota vody pohybuje okolo 545 C. Samozřejmě je možné zvolit systém vytápění pomocí radiátorů. Zde však je třeba při návrhu počítat s maximální teplotou do 50 C. Pokud není systém 00% pokryt podlahovým vytápěním, doporučujeme instalaci akumulační nádrže odpovídající velikosti. Akumulační nádoba allstor modul VPM pro solární dohřev modul VPM pro přípravu teplé vody Akumulační nádoby se používají v kombinaci s tepelnými čerpadly pro dosažení vyvážení topného systému k prodloužení životnosti tepelného čerpadla a částečného překlenutí doby blokování el. napájení tepelného čerpadla. Akumulační nádoba slouží jako mezizásobník na topnou vodu, která se z něho vede dále do topných okruhů nebo do jednotky k ohřevu teplé vody (viz příprava teplé vody). Akumulační nádoby umožňují spolupráci s ostatními zdroji tepla. Příkladem je připojení solárního systému nebo krbu s teplovodním výměníkem. Díky tomu zůstávají nevyužité přebytky v akumulační nádobě pro pozdější efektivní využití. Příprava teplé vody pomocí jednotky VPM 20/25 W nebo 0/5 W Akumulační nádoby Vaillant allstor navíc umožňují připojení dalších funkčních modulů/jednotek. Nejčastěji užívaná jednotka je určená k ohřevu teplé vody ( TUV ). Jednotky jsou dodávány ve dvou výkonových verzích (VPM 20/25 W a 0/5 W). Díky vestavěné regulaci obě jednotky dokážou regulovat výstupní teplotu teplé vody na stupeň přesně. Teplá voda se ohřívá průtokovým způsobem. Teplo z topné vody v akumulačním zásobníku se předává prostřednictvím deskového výměníku tepla protisměrným principem pitné vodě z vodovodní sítě. Jednotka k ohřevu teplé vody VPM W obsahuje všechny senzory a elektroniku nezbytné k provozu. Jednotku VPM W je možné instalovat přímo na akumulační nádobu allstor nebo pomocí závěsné lišty na zeď. Celkově systém allstor působí velice kompaktně, nezabírá zbytečně tolik potřebného místa. Samotná instalace akumulační nádoby a případných modulů je velice jednoduchá. Všechny komponenty jsou vyrobeny z odolných materiálů, které vynikají dlouhou životností. 4

6 7. Cenová kalkulace Níže uvedená kalkulace zohledňuje cenu tepelného čerpadla a potřebného základního vybavení. Tato cenová nabídka je pouze orientační, tedy nelze ji považovat za konečnou. Pro sestavení přesné specifikace položek materiálu a práce je nutné předložit projektovou dokumentaci a provést prohlídku místa s autorizovanou montážní organizací Vaillant. Níže uvedené ceny jsou bez DPH. Platnost nabídky je 0 dnů od data vyhotovení. Obj. č. Název položky Sestava tepelné čerpadlo VWS 8/ Omezovač náběhového proudu Řídící modul tep. čerpadla včetně funkce ekvitermního řízení Měřič získané energie Bivalentní zdroj vestavěné el. topné těleso 6kW Oběhové čerpadlo primárního okruhu Oběhové čerpadlo sekundárního okruhu (k akumulaci) cestný přepínací ventil Jednotka k napouštění nemrznoucí směsi Akumulační zásobník allstor exclusive VPS 500/ Jednotka k ohřevu TV aquaflow VPM 20/25/2W Přepínací ventil Celkem technologie tep. čerpadla (bez DPH) Solární panel aurotherm VFK 45 V Sada držáků pro pro klasickou krytinu (sada po 4ks) Montážní sada pro panel na šikmou střechu Hydraulické propojení mezi panely (sada po 2ks) Hydraulické propojení krajní (sada pro kol. pole) Solární jednotka auroflow exklusive VPM 20/2 S Předřadná expanzní nádoba, objem 5l Solární expanzní nádoba, objem 8l 0209 Solární odvzdušňovač s uzavíracím ventilem Nemrznoucí směs, 20l (již v požadované koncentraci) Celkem technologie solárního systému Celkem za technologie bez DPH Sleva při závazné objednávce do Celkem za technologii po slevě bez DPH Obj. č. Volitelné příslušenství VR 60 modul k rozšíření o 2 směšované topné okruhy Sada cirkulačního čerpadla VR 90 dálkové ovládání pro topné okruhy Cena Kč (bez DPH) v ceně Cena Kč (bez DPH)

7 8. Termín dodání Při plánování instalace tepelného čerpadla je třeba počítat s dodacími podmínkami v délce 50 pracovních dnů od data podání závazné objednávky. 9. Záruční podmínky Na tepelné čerpadlo je poskytována záruka v délce 0 měsíců od data uvedení do provozu, ne však déle než 6 měsíců od data prodeje koncovému zákazníkovi. Na kompresor or se poskytuje záruka 0 let od data uvedení výrobku do provozu autorizovanou montážní organizací. 0. Náhradní díly a servis Firma Vaillant Group Czech s.r.o. je dceřinou firmou výrobce Vaillant. Filosofií značky je poskytování vysokého standardu i v oblasti záručního a pozáručního servisu. Veškeré náhradní díly jsou k dispozici v centrálním skladě v Chrášťanech. Distribuce náhradních dílů je do 24hod. Servisní pokrytí je po celé ČR. 6
