1 Dopravní značky 8. část SVĚTELNÉ A AKUSTICKÉ SIGNÁLY Světelné signály (1) Světelné signály jsou a) "Signál s červeným světlem Stůj!" (č. S 1a), "Signál se žlutým světlem Pozor!" (č. S 1b), "Signál se zeleným světlem Volno" (č. S 1c), 70 Řízení provozu světelnými signály (1) Při řízení provozu na křižovatce se užívá zejména světelných signálů tříbarevné soustavy s plnými signály nebo se směrovými signály. (2) Při řízení provozu na křižovatce znamená pro řidiče a) signál s červeným světlem "Stůj!" povinnost zastavit vozidlo před dopravní značkou "Příčná čára souvislá", "Příčná čára souvislá se symbolem Dej přednost v jízdě!" a "Příčná čára souvislá s nápisem STOP", a kde taková dopravní značka není, před světelným signalizačním zařízením, b) signál se současně svítícím červeným a žlutým světlem "Pozor!" povinnost připravit se k jízdě, c) signál se zeleným plným kruhovým světlem "Volno" možnost pokračovat v jízdě, a dodrží-li ustanovení o odbočování, může odbočit vpravo nebo vlevo, přičemž musí dát přednost chodcům přecházejícím ve volném směru po přechodu pro chodce a cyklistům přejíždějícím ve volném směru po přejezdu pro cyklisty. Svítí-li signál "Signál pro opuštění křižovatky" umístěný v protilehlém rohu křižovatky, neplatí pro odbočování vlevo 21 odst. 5, d) signál se žlutým světlem "Pozor!" povinnost zastavit vozidlo před dopravní značkou "Příčná čára souvislá", "Příčná čára souvislá se symbolem Dej přednost v jízdě!" a "Příčná čára souvislá s nápisem STOP", a kde taková dopravní značka není, před světelným signalizačním zařízením; je-li však toto vozidlo při rozsvícení tohoto signálu již tak blízko, že by řidič nemohl vozidlo bezpečně 1

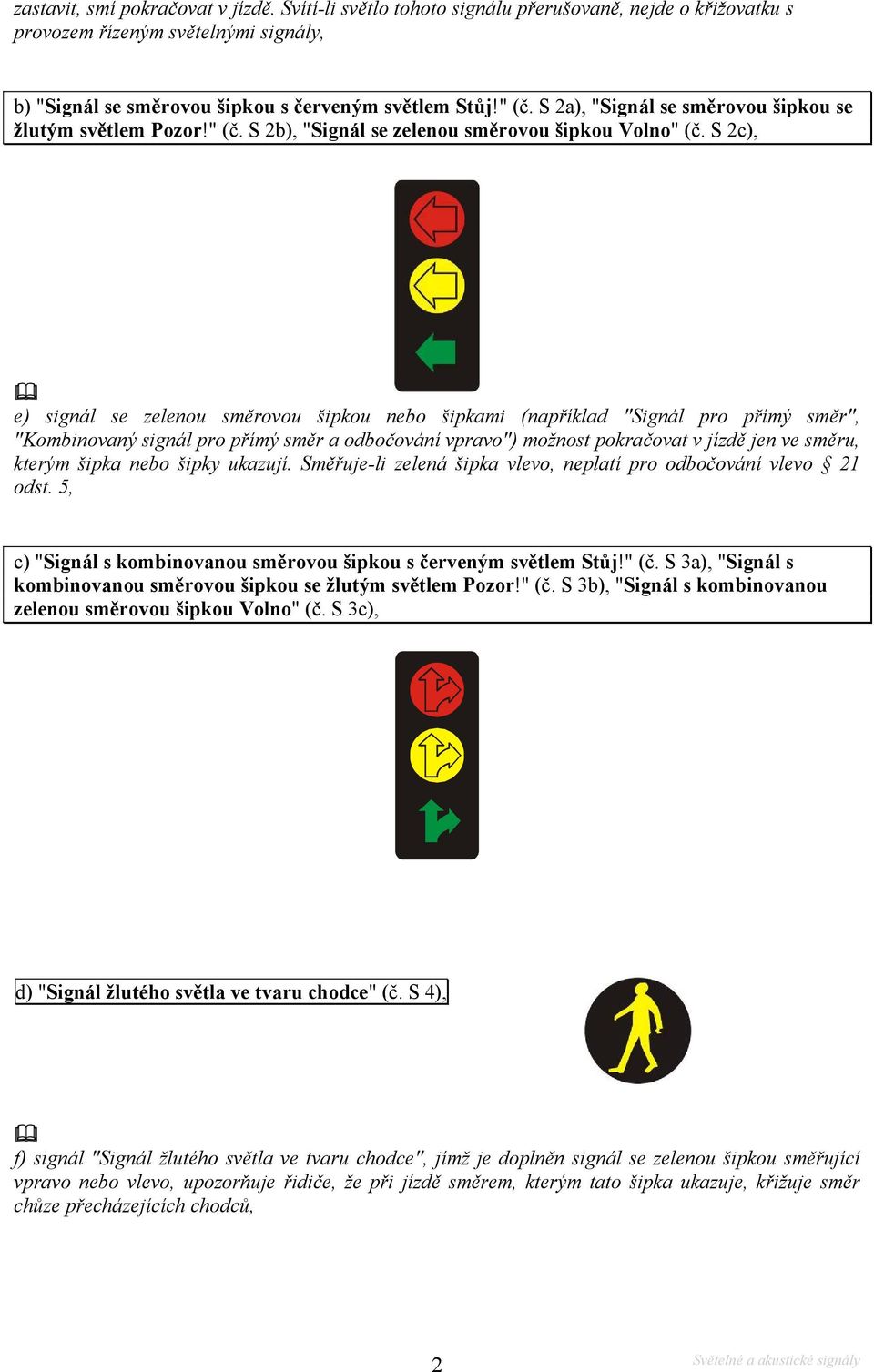

2 zastavit, smí pokračovat v jízdě. Svítí-li světlo tohoto signálu přerušovaně, nejde o křižovatku s provozem řízeným světelnými signály, b) "Signál se směrovou šipkou s červeným světlem Stůj!" (č. S 2a), "Signál se směrovou šipkou se žlutým světlem Pozor!" (č. S 2b), "Signál se zelenou směrovou šipkou Volno" (č. S 2c), e) signál se zelenou směrovou šipkou nebo šipkami (například "Signál pro přímý směr", "Kombinovaný signál pro přímý směr a odbočování vpravo") možnost pokračovat v jízdě jen ve směru, kterým šipka nebo šipky ukazují. Směřuje-li zelená šipka vlevo, neplatí pro odbočování vlevo 21 odst. 5, c) "Signál s kombinovanou směrovou šipkou s červeným světlem Stůj!" (č. S 3a), "Signál s kombinovanou směrovou šipkou se žlutým světlem Pozor!" (č. S 3b), "Signál s kombinovanou zelenou směrovou šipkou Volno" (č. S 3c), d) "Signál žlutého světla ve tvaru chodce" (č. S 4), f) signál "Signál žlutého světla ve tvaru chodce", jímž je doplněn signál se zelenou šipkou směřující vpravo nebo vlevo, upozorňuje řidiče, že při jízdě směrem, kterým tato šipka ukazuje, křižuje směr chůze přecházejících chodců, 2

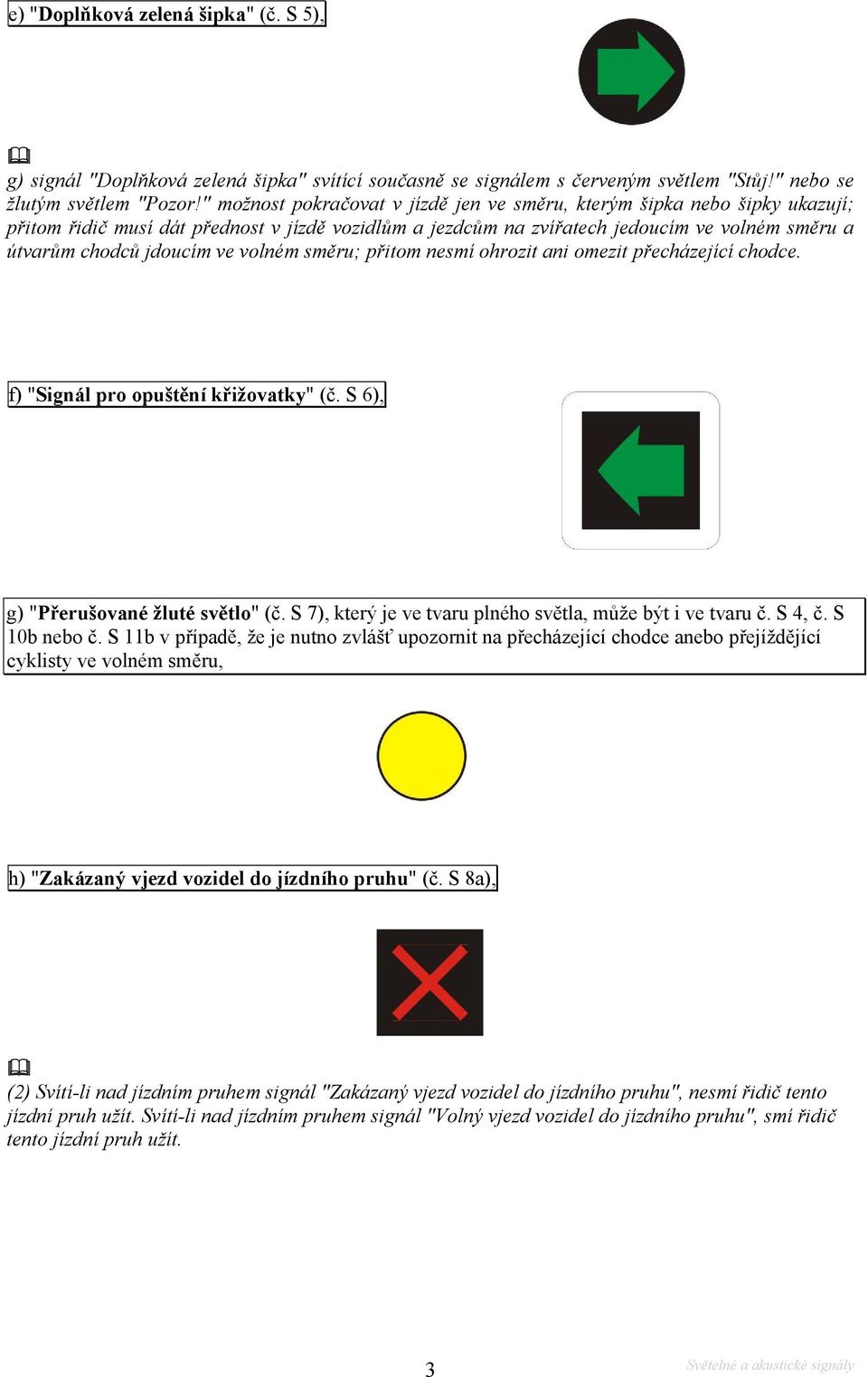

3 e) "Doplňková zelená šipka" (č. S 5), g) signál "Doplňková zelená šipka" svítící současně se signálem s červeným světlem "Stůj!" nebo se žlutým světlem "Pozor!" možnost pokračovat v jízdě jen ve směru, kterým šipka nebo šipky ukazují; přitom řidič musí dát přednost v jízdě vozidlům a jezdcům na zvířatech jedoucím ve volném směru a útvarům chodců jdoucím ve volném směru; přitom nesmí ohrozit ani omezit přecházející chodce. f) "Signál pro opuštění křižovatky" (č. S 6), g) "Přerušované žluté světlo" (č. S 7), který je ve tvaru plného světla, může být i ve tvaru č. S 4, č. S 10b nebo č. S 11b v případě, že je nutno zvlášť upozornit na přecházející chodce anebo přejíždějící cyklisty ve volném směru, h) "Zakázaný vjezd vozidel do jízdního pruhu" (č. S 8a), (2) Svítí-li nad jízdním pruhem signál "Zakázaný vjezd vozidel do jízdního pruhu", nesmí řidič tento jízdní pruh užít. Svítí-li nad jízdním pruhem signál "Volný vjezd vozidel do jízdního pruhu", smí řidič tento jízdní pruh užít. 3

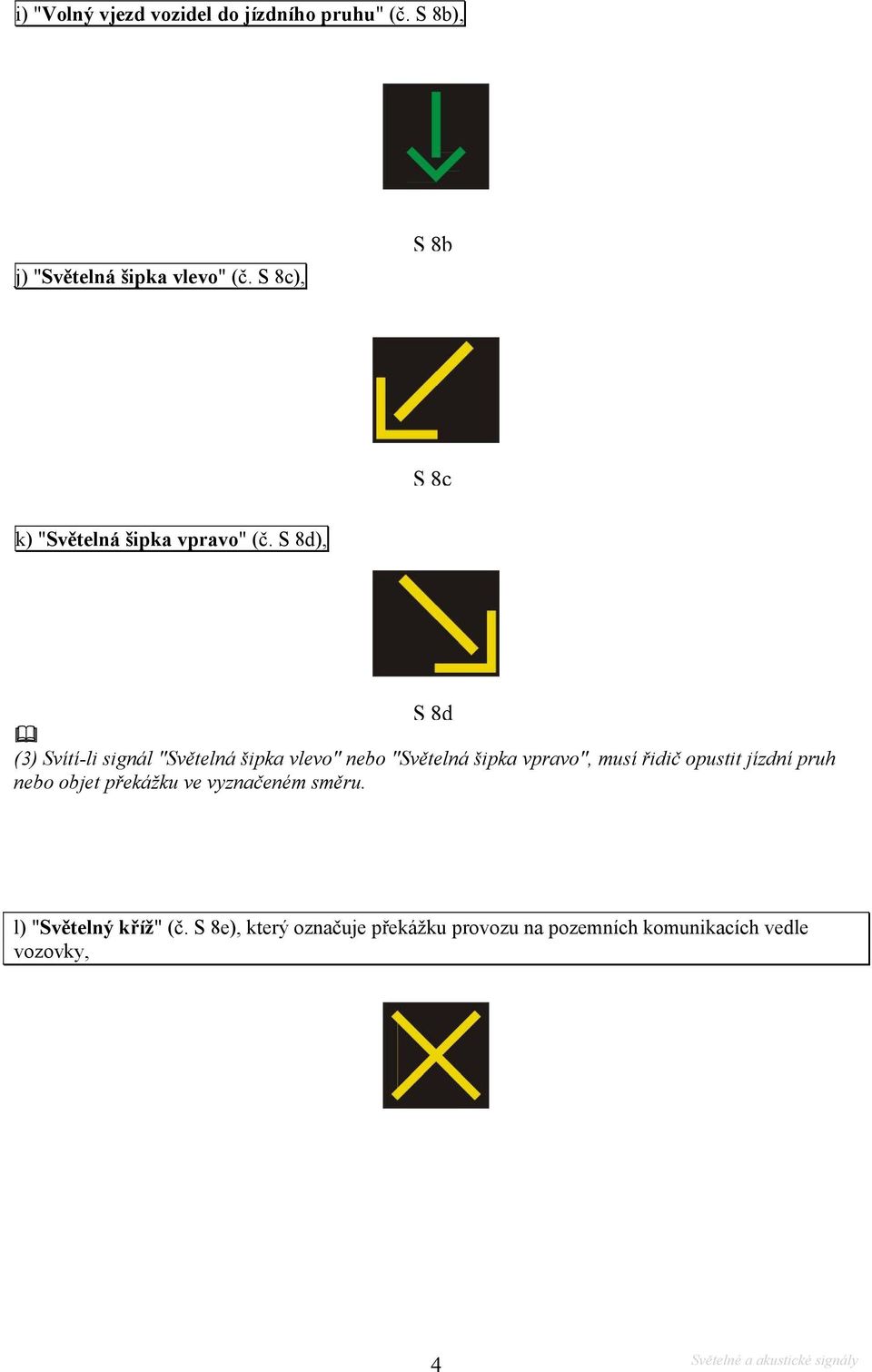

4 i) "Volný vjezd vozidel do jízdního pruhu" (č. S 8b), j) "Světelná šipka vlevo" (č. S 8c), S 8b S 8c k) "Světelná šipka vpravo" (č. S 8d), S 8d (3) Svítí-li signál "Světelná šipka vlevo" nebo "Světelná šipka vpravo", musí řidič opustit jízdní pruh nebo objet překážku ve vyznačeném směru. l) "Světelný kříž" (č. S 8e), který označuje překážku provozu na pozemních komunikacích vedle vozovky, 4

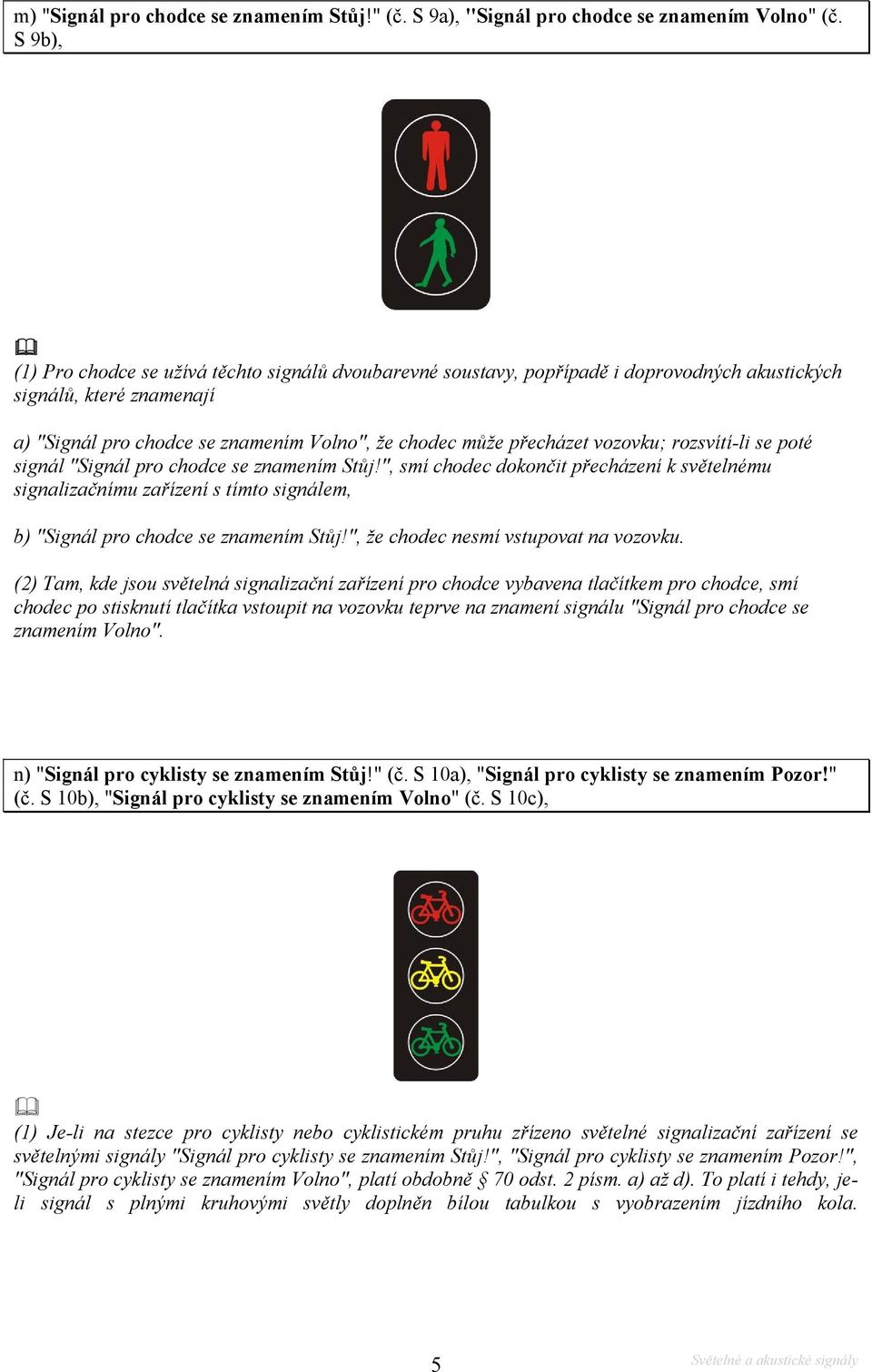

5 m) "Signál pro chodce se znamením Stůj!" (č. S 9a), "Signál pro chodce se znamením Volno" (č. S 9b), (1) Pro chodce se užívá těchto signálů dvoubarevné soustavy, popřípadě i doprovodných akustických signálů, které znamenají a) "Signál pro chodce se znamením Volno", že chodec může přecházet vozovku; rozsvítí-li se poté signál "Signál pro chodce se znamením Stůj!", smí chodec dokončit přecházení k světelnému signalizačnímu zařízení s tímto signálem, b) "Signál pro chodce se znamením Stůj!", že chodec nesmí vstupovat na vozovku. (2) Tam, kde jsou světelná signalizační zařízení pro chodce vybavena tlačítkem pro chodce, smí chodec po stisknutí tlačítka vstoupit na vozovku teprve na znamení signálu "Signál pro chodce se znamením Volno". n) "Signál pro cyklisty se znamením Stůj!" (č. S 10a), "Signál pro cyklisty se znamením Pozor!" (č. S 10b), "Signál pro cyklisty se znamením Volno" (č. S 10c), (1) Je-li na stezce pro cyklisty nebo cyklistickém pruhu zřízeno světelné signalizační zařízení se světelnými signály "Signál pro cyklisty se znamením Stůj!", "Signál pro cyklisty se znamením Pozor!", "Signál pro cyklisty se znamením Volno", platí obdobně 70 odst. 2 písm. a) až d). To platí i tehdy, jeli signál s plnými kruhovými světly doplněn bílou tabulkou s vyobrazením jízdního kola. 5

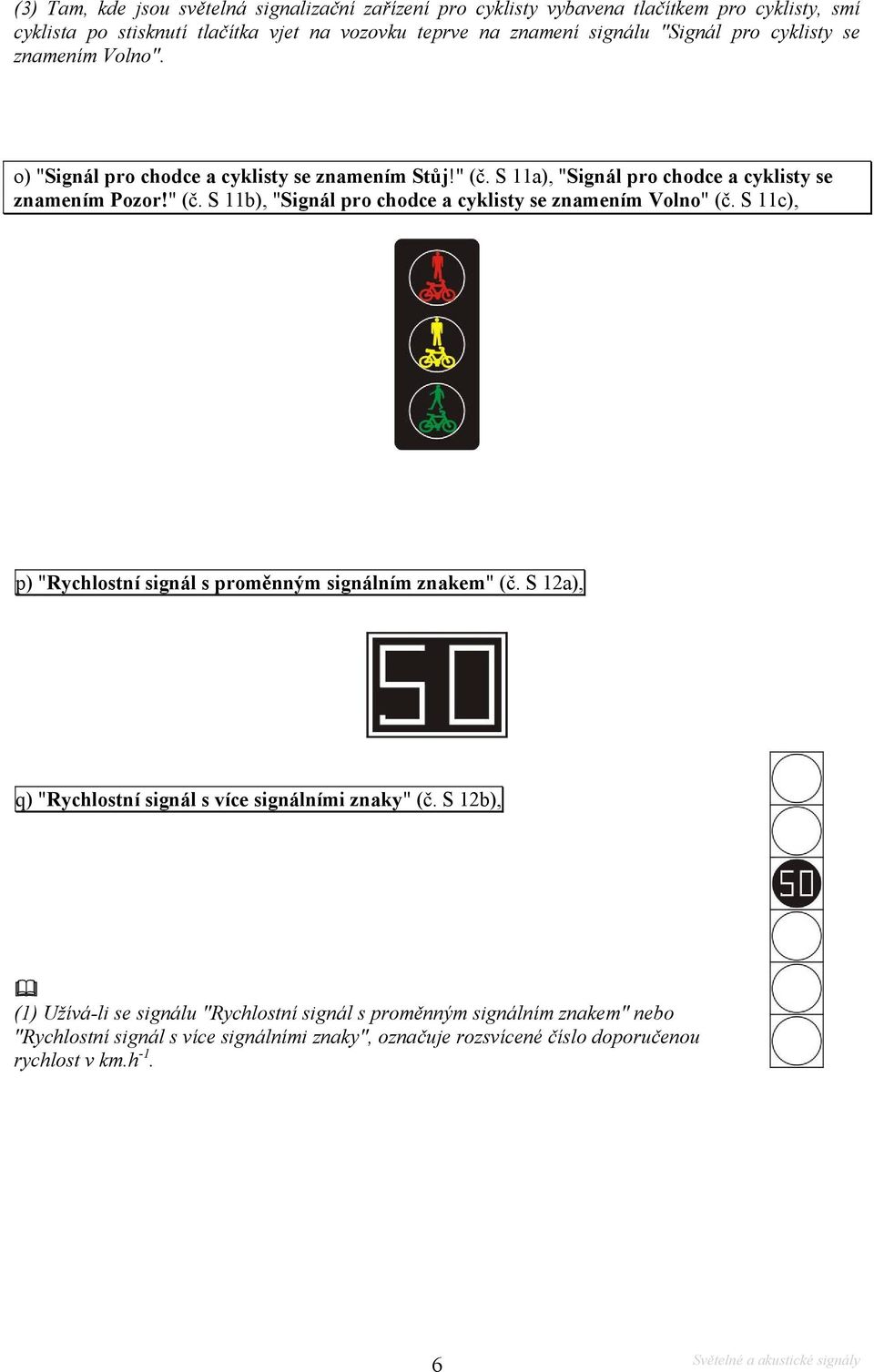

6 (3) Tam, kde jsou světelná signalizační zařízení pro cyklisty vybavena tlačítkem pro cyklisty, smí cyklista po stisknutí tlačítka vjet na vozovku teprve na znamení signálu "Signál pro cyklisty se znamením Volno". o) "Signál pro chodce a cyklisty se znamením Stůj!" (č. S 11a), "Signál pro chodce a cyklisty se znamením Pozor!" (č. S 11b), "Signál pro chodce a cyklisty se znamením Volno" (č. S 11c), p) "Rychlostní signál s proměnným signálním znakem" (č. S 12a), q) "Rychlostní signál s více signálními znaky" (č. S 12b), (1) Užívá-li se signálu "Rychlostní signál s proměnným signálním znakem" nebo "Rychlostní signál s více signálními znaky", označuje rozsvícené číslo doporučenou rychlost v km.h -1. 6

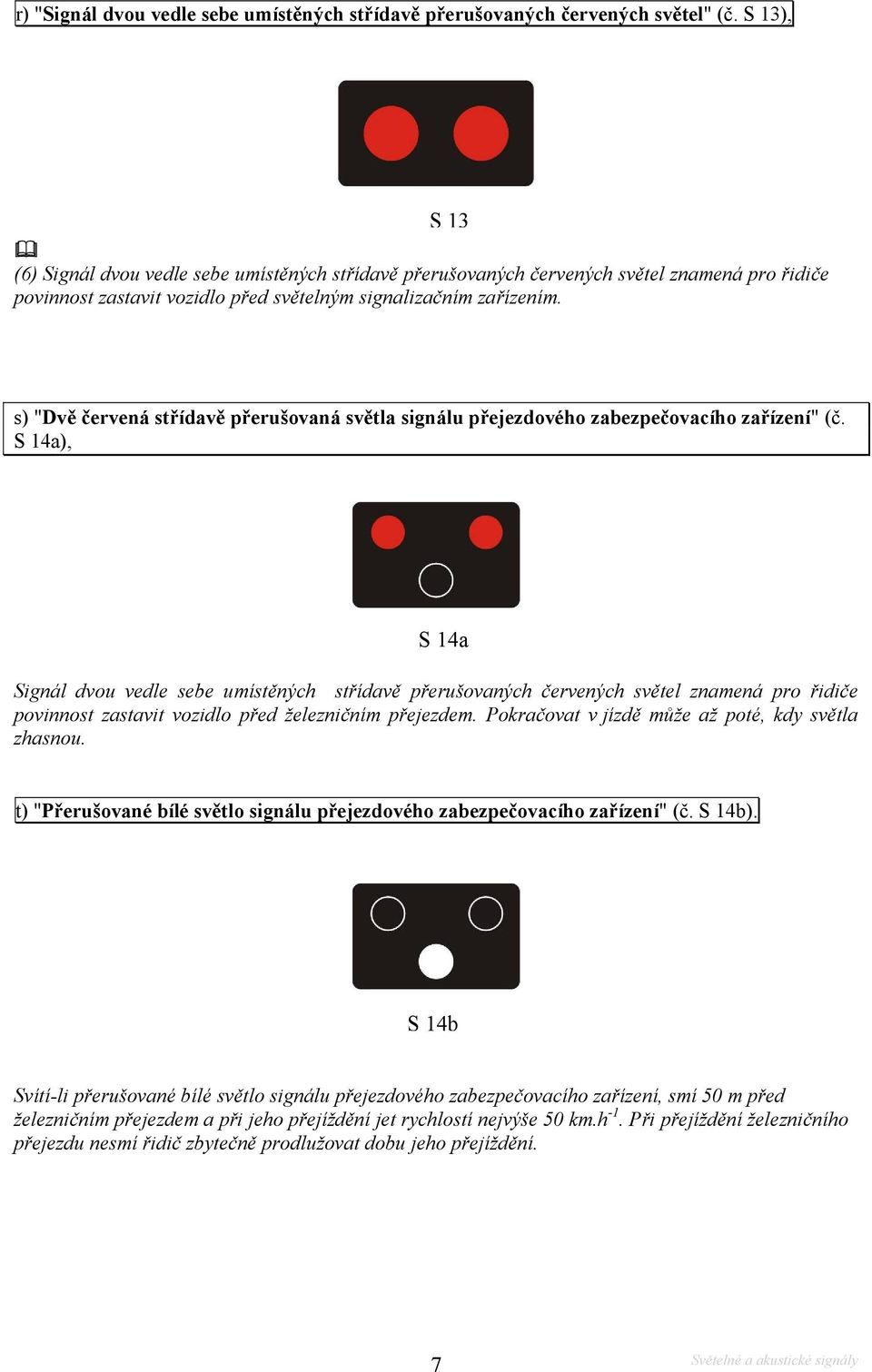

7 r) "Signál dvou vedle sebe umístěných střídavě přerušovaných červených světel" (č. S 13), S13 (6) Signál dvou vedle sebe umístěných střídavě přerušovaných červených světel znamená pro řidiče povinnost zastavit vozidlo před světelným signalizačním zařízením. s) "Dvě červená střídavě přerušovaná světla signálu přejezdového zabezpečovacího zařízení" (č. S 14a), S 14a Signál dvou vedle sebe umístěných střídavě přerušovaných červených světel znamená pro řidiče povinnost zastavit vozidlo před železničním přejezdem. Pokračovat v jízdě může až poté, kdy světla zhasnou. t) "Přerušované bílé světlo signálu přejezdového zabezpečovacího zařízení" (č. S 14b). S 14b Svítí-li přerušované bílé světlo signálu přejezdového zabezpečovacího zařízení, smí 50 m před železničním přejezdem a při jeho přejíždění jet rychlostí nejvýše 50 km.h -1. Při přejíždění železničního přejezdu nesmí řidič zbytečně prodlužovat dobu jeho přejíždění. 7

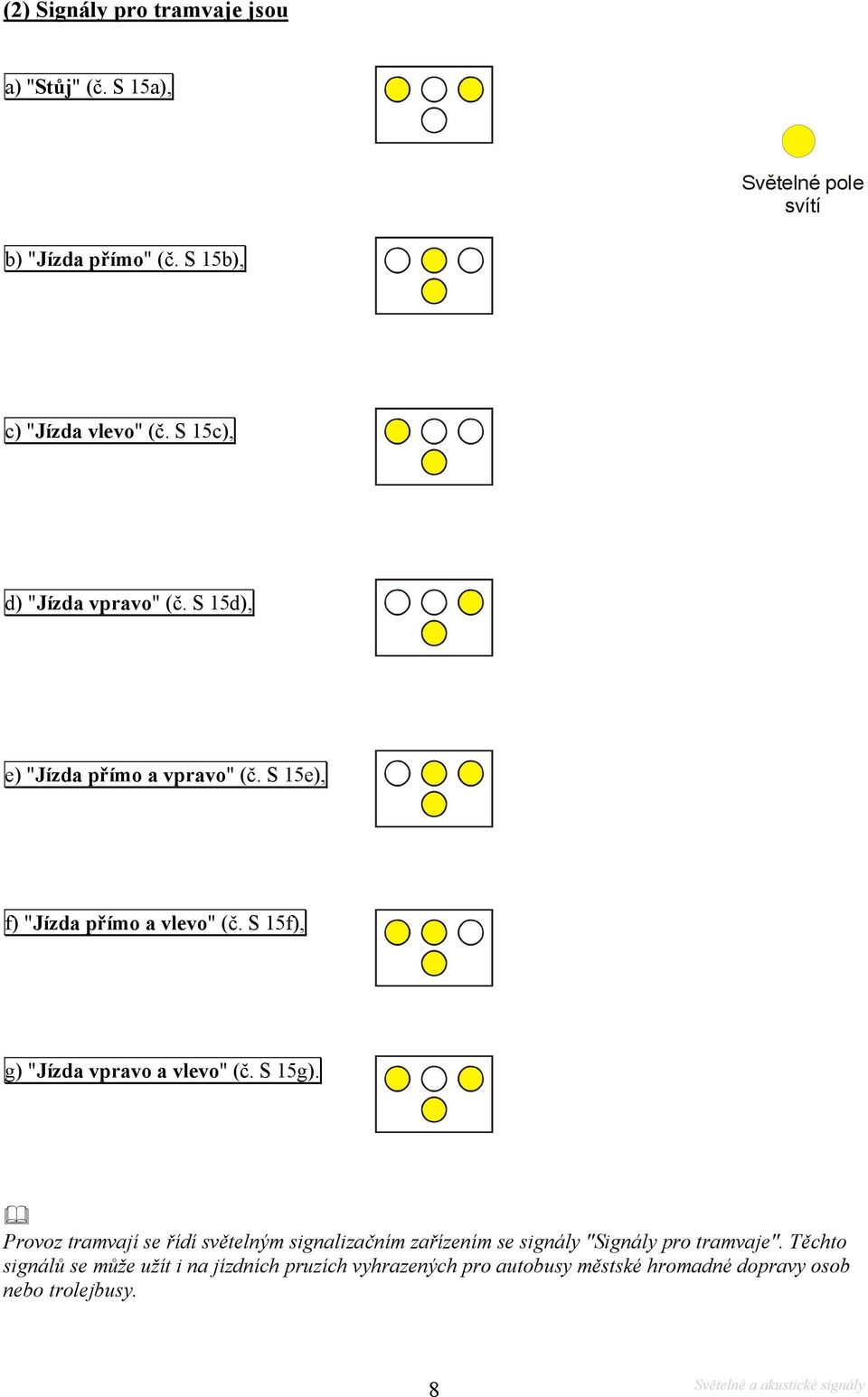

8 (2) Signály pro tramvaje jsou a) "Stůj" (č. S 15a), Světelné pole svítí b) "Jízda přímo" (č. S 15b), c) "Jízda vlevo" (č. S 15c), d) "Jízda vpravo" (č. S 15d), e) "Jízda přímo a vpravo" (č. S 15e), f) "Jízda přímo a vlevo" (č. S 15f), g) "Jízda vpravo a vlevo" (č. S 15g). Provoz tramvají se řídí světelným signalizačním zařízením se signály "Signály pro tramvaje". Těchto signálů se může užít i na jízdních pruzích vyhrazených pro autobusy městské hromadné dopravy osob nebo trolejbusy. 8

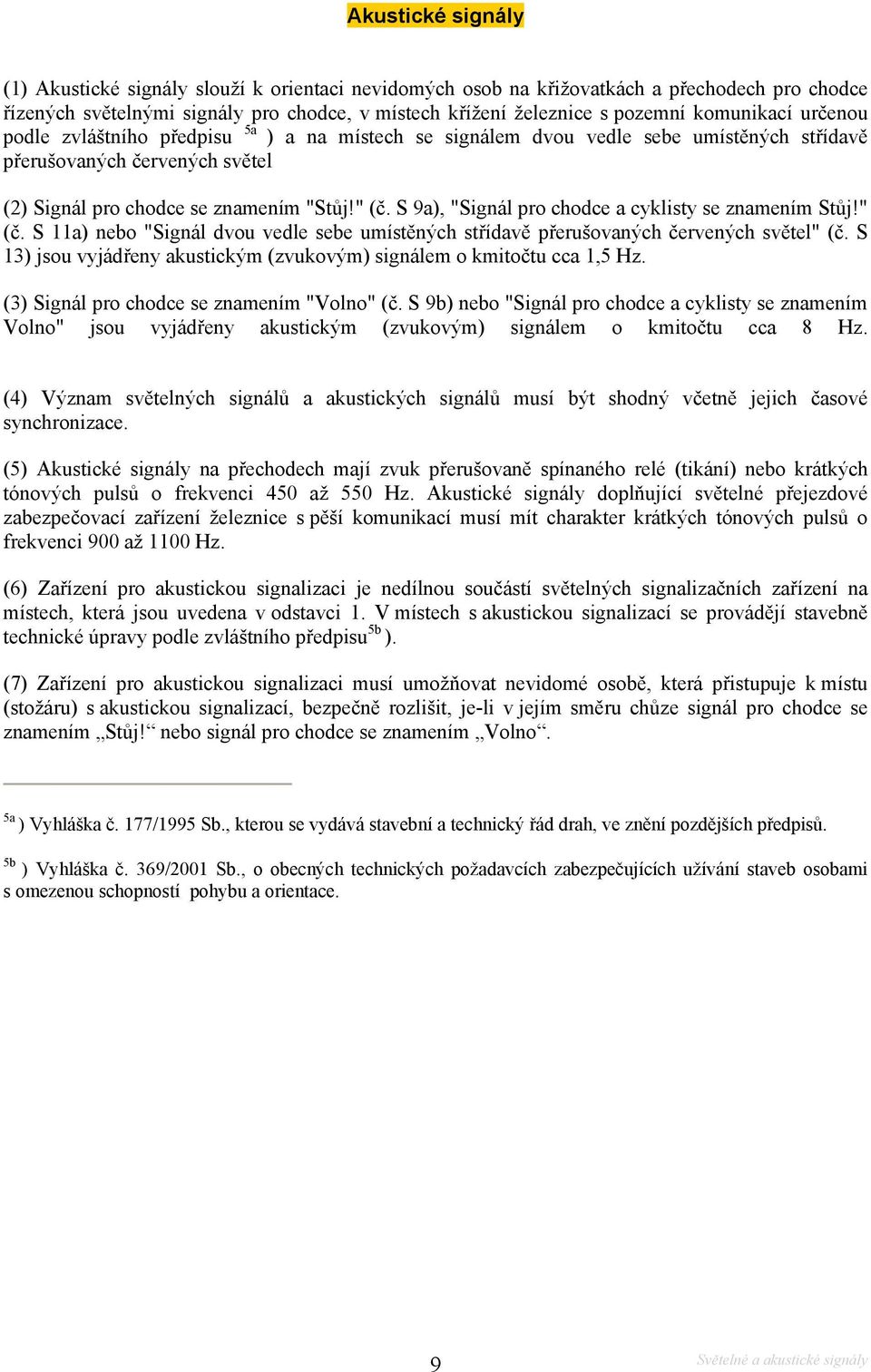

9 Akustické signály (1) Akustické signály slouží k orientaci nevidomých osob na křižovatkách a přechodech pro chodce řízených světelnými signály pro chodce, v místech křížení železnice s pozemní komunikací určenou podle zvláštního předpisu 5a ) a na místech se signálem dvou vedle sebe umístěných střídavě přerušovaných červených světel (2) Signál pro chodce se znamením "Stůj!" (č. S 9a), "Signál pro chodce a cyklisty se znamením Stůj!" (č. S 11a) nebo "Signál dvou vedle sebe umístěných střídavě přerušovaných červených světel" (č. S 13) jsou vyjádřeny akustickým (zvukovým) signálem o kmitočtu cca 1,5 Hz. (3) Signál pro chodce se znamením "Volno" (č. S 9b) nebo "Signál pro chodce a cyklisty se znamením Volno" jsou vyjádřeny akustickým (zvukovým) signálem o kmitočtu cca 8 Hz. (4) Význam světelných signálů a akustických signálů musí být shodný včetně jejich časové synchronizace. (5) Akustické signály na přechodech mají zvuk přerušovaně spínaného relé (tikání) nebo krátkých tónových pulsů o frekvenci 450 až 550 Hz. Akustické signály doplňující světelné přejezdové zabezpečovací zařízení železnice s pěší komunikací musí mít charakter krátkých tónových pulsů o frekvenci 900 až 1100 Hz. (6) Zařízení pro akustickou signalizaci je nedílnou součástí světelných signalizačních zařízení na místech, která jsou uvedena v odstavci 1. V místech s akustickou signalizací se provádějí stavebně technické úpravy podle zvláštního předpisu 5b ). (7) Zařízení pro akustickou signalizaci musí umožňovat nevidomé osobě, která přistupuje k místu (stožáru) s akustickou signalizací, bezpečně rozlišit, je-li v jejím směru chůze signál pro chodce se znamením Stůj! nebo signál pro chodce se znamením Volno. 5a ) Vyhláška č. 177/1995 Sb., kterou se vydává stavební a technický řád drah, ve znění pozdějších předpisů. 5b ) Vyhláška č. 369/2001 Sb., o obecných technických požadavcích zabezpečujících užívání staveb osobami s omezenou schopností pohybu a orientace. 9

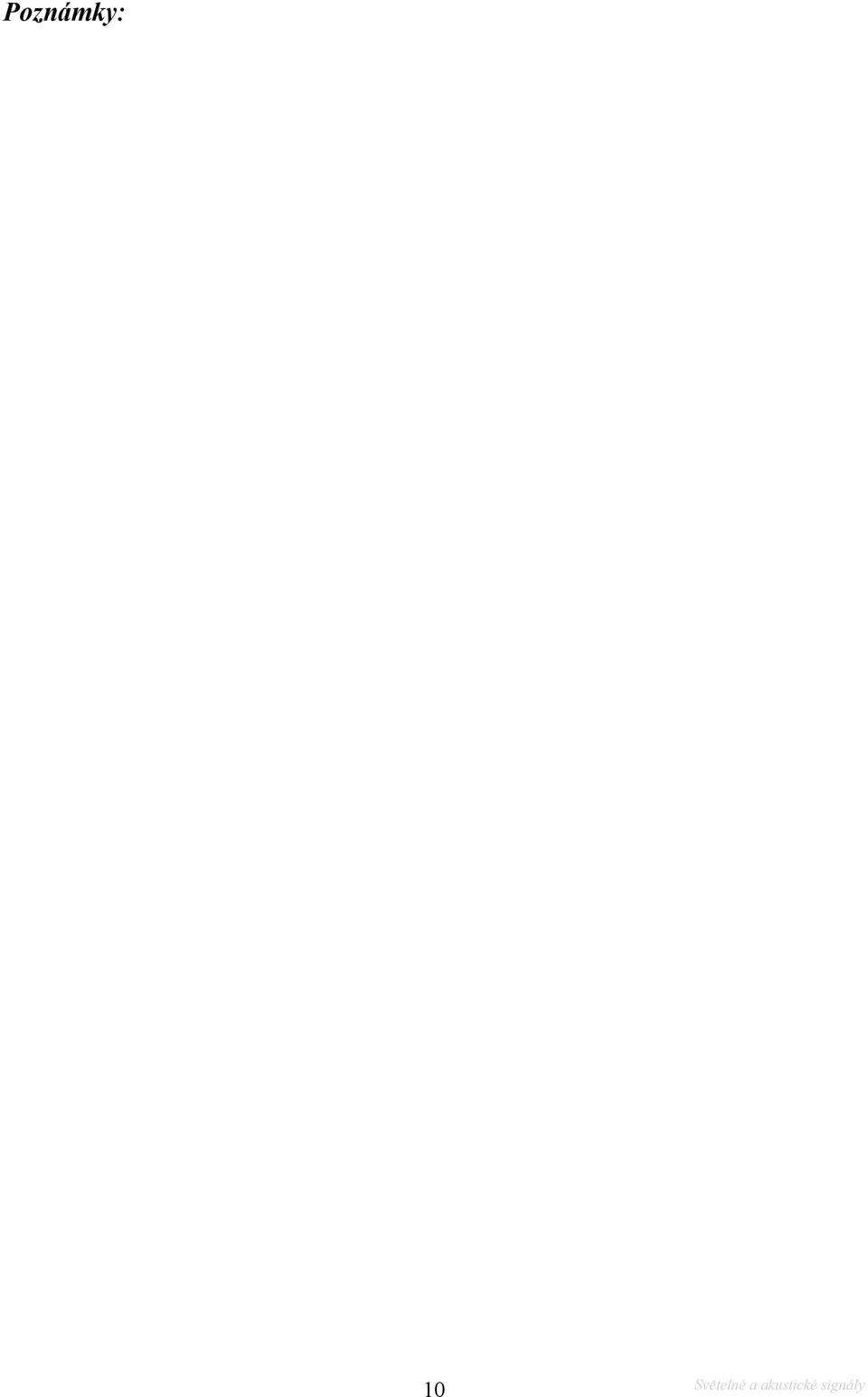

10 Poznámky: 10
