1 BIOMECHANIKA CHŮZE

2 Lokomoce Lokomoce je pohyb z místa na místo. Vedle chůze je možné použít vozík, jízdní kolo, autobus Patří sem také lezení, plazení, Podmínky pro možnost konání lokomoce: 1. Nepřetržitá generace pohybu nutná k přemístění v prostoru. 2. Udržení dynamické stability během pohybu těla vpřed. 3. Schopnost přizpůsobit se změnám prostředí nebo jiným souběžným požadavkům. 4. Iniciace a terminace lokomočních dějů. M. H. Woollacott 1997

3 Základní požadavky nutné pro chůzi Rovnováha je schopnost zaujmout vertikální posturu a udržovat balanci. Pohyb je schopnost zahájit a udržovat rytmický krokový mechanismus. Muskuloskeletální systém musí poskytnout intaktní kostní tkáň, dobře fungující klouby a adekvátní svalovou sílu. Svalový tonus musí být dostačující k překonání gravitace, ale na druhé straně musí dovolit provedení pohybu. Reciproční inervace svalů umožňuje odstupňovanou souhru mezi agonisty a antagonisty nutnou pro vykonání pohybu.

4 Chůze Chůze je způsob pohybu těla z jednoho místa na druhé za střídavé a opakující se výměny polohy dolních končetin, s podmínkou, že alespoň jedno chodidlo zůstává v kontaktu s podložkou. Chůze je řízený pád, ve kterém tělo padá vpřed z pozice stabilní, zajištěné stojnou dolní končetinou, na druhostrannou dolní končetinu.

5 Ontogeneze chůze Ontogeneze lidské motoriky získávání schopností najít těžiště, udržet anebo měnit jeho polohu v prostoru. CÍLENÁ ZMĚNA TUHOSTI SPOJENÍ SEGMENTŮ ŘÍZENÁ SVALOVOU AKTIVITOU A VYUŽITÍM VLIVU ZEVNÍCH SIL. CNS řídí polohu těžiště prostřednictvím koordinované svalové aktivity. Po narození, kdy nervový systém není ještě zcela vyvinutý, není tedy chůze možná. První kroky mohou být realizovány až v okamžiku, kdy si dítě zajistí kontrolu nad všemi částmi svého těla a je schopno udržet určitý stupeň rovnováhy (Trew, 1997).

6 Ontogeneze chůze Okolo devátého měsíce je dítě schopno vertikalizace, zpočátku pouze s pomocí opory, ale později dokáže stát i bez ní. Na konci prvního roku dítě začíná prvně chodit, nejdříve ve frontální rovině, později je možná chůze vpřed. Za samostatnou bipedální lokomoci lze označit chůzi v okamžiku, kdy je dítě schopno si zajistit své potřeby, například dojít si pro hračku. Zpočátku chodí jedinec z rozšířenou bází opory a kolena jsou extendována. Jakmile je získána větší stabilita a rovnováha, chůze se vyvíjí postupně do vzoru chůze dospělého (Gage, 1991).

7 Krokový (chůzový) cyklus Krokový cyklus, neboli dvojkrok se skládá ze dvou základních fází (Vaughan, 1992). Je zahájen dopadem jednoho chodidla na podložku a končí opětovným dopadem toho samého chodidla. Krokový cyklus je tedy charakterizován jako časový interval, během kterého je kompletní jedno pořadí pravidelně se opakujících sledů tohoto děje (Gage, 1991). Stojná fáze Švihová fáze

8 Krokový cyklus krokový cyklus je rozdělen na 100 procentních bodů dvouoporová a jednooporová fáze

9 Krokový cyklus

10 Krokový cyklus podle Perry 1. Počáteční kontakt initial contact, IC, 0% 2. Stadium zatěžování loading response, LR, 0-10% 3. Mezistoj midstance, MS, 10-30% 4. Konečný stoj terminal stance, TS, 30-50% 5. Předšvihová fáze preswing phase, PSW, 50-60% 6. Počáteční švih initial swing, ISW, 60-70% 7. Mezišvih midswing, MSW, 70-85% 8. Konečný švih terminal swing, TSW, %

11 Stojná fáze První dvojí opora first double support Jedno-oporová fáze single support Druhá dvojí opora second double support

12 Stojná fáze Úder paty heel strike počáteční kontakt Celá noha na podložce foot flat stádium zatěžování Mezistoj midstance Odlepení paty heel off konečný stoj Odraz palce toe off předšvih

13 Počáte teční kontakt nastává v okamžiku, kdy se končetina (pata) dotkne podložky pata se stává středem otáčení abnormální modely počátečního kontaktu

14 Stádium zatěž ěžování trvá okolo 10 % krokového cyklu chodidlo se dostává do plného kontaktu s podložkou tělesná hmotnost je plně přenesena na stojnou končetinu

15 Středn ední stoj trvá od 10 do 30 % krokového cyklu začíná v okamžiku, kdy kontralaterální noha opustí podložku posunutí dolní končetiny přes zafixované chodidlo (odpovídající dorzální flexe v kotníku) zátěž se přesouvá po chodidle do oblasti předonoží

16 Konečný ný stoj nastává od 30 do 50 % krokového cyklu začíná zdvihem paty přední část nohy se stává místem, kolem kterého se otáčí celá stojná končetina končí v okamžiku kontaktu paty kontralaterální nohy s podložkou

17 Předšvih trvá posledních 12 % stojné fáze začíná v okamžiku kontaktu plosky kontralaterální končetiny s podložkou končí v okamžiku, kdy palec opustí podložku (začátek flexe v kloubu kolenním) ukončení stojné fáze, tělesná hmotnost je přenesena na druhou končetinu

18 Počáte teční švih první třetina švihové fáze od 62 do 75 % krokového cyklu začíná v okamžiku, kdy noha opustí podložku trvá až do okamžiku maximální flexe v kolenním kloubu chybějící dorzální flexe vyžaduje zvětšený pohyb v nejbližším kloubu

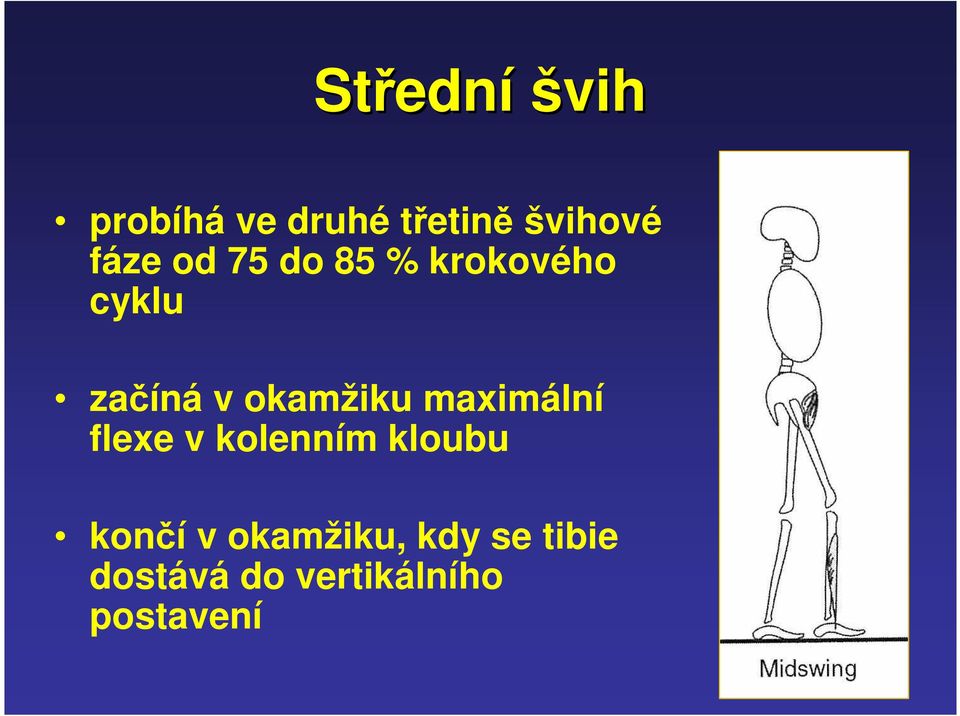

19 Středn ední švih probíhá ve druhé třetině švihové fáze od 75 do 85 % krokového cyklu začíná v okamžiku maximální flexe v kolenním kloubu končí v okamžiku, kdy se tibie dostává do vertikálního postavení

20 Konečný ný švih závěrečná fáze švihu od 85 do 100 % krokového cyklu koleno se napíná do plné extenze příprava na kontakt nohy s podložkou zpomalení pohybu stehna (excentrická aktivace hamstringů a m. glutaeus maximus)

21 Základní úkoly a cílec Převzetí hmotnosti těla: stabilizace končetiny při zatěžování absorpce nárazů udržení postupu vpřed Jednooporová fáze: postup vpřed stabilita při zatížení Posun končetiny ve švihové fázi: zabránění dotyku končetiny s podložkou při švihu posun končetiny vpřed příprava končetiny na stojnou fázi

22 Vliv rychlosti chůze na trvání stojné a švihové fáze chůze při nižších rychlostech prodlužuje se čas stojné fáze zkracuje se čas švihové fáze (vzhledem k trvání krokového cyklu) kombinace délky kroku a frekvence

23 Kinematika hlezenního ho kloubu Tři zhoupnutí v hlezenním kloubu: plantární flexe těsně po kontaktu nohy s podložkou postupná dorzální flexe při posunu do středního stoje plantární flexe při odlepení palce od podložky

24 Vliv rychlosti chůze na kinematiku hlezenního ho kloubu menší dorzální flexe na konci stoje třetí zhoupnutí (plantární flexe) nastává dříve stupeň plantární flexe je mírně vyšší

25 Kinematika kolenního kloubu absorpce nárazů, snížení zatížení zdvih chodidla (flexe), dokončení kroku a příprava na stojnou fázi (extenze)

26 Kinematika kyčeln elního kloubu úhel stehna a vertikály

27 Kinematika pánve značky na levé a pravé SIAS a S2 vytváří trojúhelník, který definuje pánev ve třech dimenzích

28 Náklon pánvep úhel rotace kolem mediolaterální osy pánve pánev dosahuje 5 náklonu dop ředu

29 Pelv tilt Úklon pánvep redukuje vertikální pohyb trupu zmenšení energetické náročnosti je umožněn pouze při zkrácení končetiny, např. při flexi v kolenním kloubu pokles 4 na stranu švihové končetiny

30 Rotace pánvep při počátečním kontaktu je končetina a její strana pánve v maximu dopředné rotace vzhledem ke středu těla na konci stojné fáze je tato strana vzadu

31 Těžiště lidského tělat Těžiště je působiště tíhové síly. Základní anatomická poloha oblast malé pánve, 2-3 křížový obratel. Těžiště se během chůze dostává před bázi opory vzniká stav kontinuální nerovnováhy. K zajištění dynamické stability hlavy, horních končetin a trupu je zapotřebí především činnost svalů pánve, kdy svaly hlezna se na tomto řízení podílejí jen minimálně.

32 Pohyb těžiště těla při chůzi Při normální chůzi opisuje těžiště těla plynulou sinusoidu. Celkový rozsah vertikálního posunu u dospělých jedinců je kolem 5 cm při normální rychlosti chůze. Vrcholy těchto oscilací se objevují přibližně ve středu stojné fáze. Těžiště je v nejnižší poloze v průběhu dvojí opory, kdy jsou obě chodidla v kontaktu s podložkou. Během chůze je jedinec menší, proto kdyby procházel tunelem, jehož výška by se přesně shodovala s jeho výškou ve stoji, mohl by projít bez obav, že se uhodí do hlavy. Těžiště těla se posouvá také laterálně, tedy v rovině frontální. Také v této rovině je jeho pohyb charakterizován sinusoidou.

33 Pohyb těžt ěžiště těla při p i chůzi v průběhu chůze se tělo chová jako obrácené kyvadlo pohyb kyvadla je doplněn o použití pružin

34 Kinematika těžt ěžiště k vertikálnímu posunu těžiště dochází dvakrát během dvojkroku amplituda pohybu závisí na délce kroku, má tendenci se zvyšovat s rychlostí chůze v anteroposteriorním směru posuzujeme relativní dopředný pohyb těžiště

35 Pohyb horních končetin v přirozené rychlosti chůze pohyb horní končetiny současně s kontralaterální dolní končetinou při pomalé rychlosti ve fázi s ipsilaterální končetinou, s dvojnásobnou frekvencí amplituda se zvyšuje s rostoucí rychlostí působení proti momentu hybnosti dolních končetin

36 Reakční síla podložky (GRF) při klidném stoji reakční síla podložky je konstantní, její velikost se rovná tíhové síle těla, její směr je opačný při normální chůzi reakční síla podložky se během krokového cyklu mění F sva F r ea F r ea F sva

37 Složky reakční síly vertikální složka smykové složky (předozadní, pravolevá)

38 Působiště reakční síly COP (centre of pressure) průběh při odvalu nohy při chůzi slouží k určení zatížení, k posouzení stavu nohy

39 Vliv rychlosti chůze na vertikáln lní složku reakční síly

40 Moment síly s v kloubu Velikost momentu je ovlivněna velikostí reakční síly vzdáleností mezi vektorem reakční síly a kloubem

41 Moment síly s v hlezenním m kloubu

42 Svalová aktivita, sílas Svalová aktivita umožňuje vznik vnitřních momentů síly, které slouží pro: změny působení reakční síly, zajištění balance, zvýšení ekonomičnosti pohybu, odpovídající rozsah pohybu, zrychlení a brzdění pohybu končetin (zahájení pohybu, prevence zranění). Při chůzi převládá izometrická a excentrická aktivita svalů nad koncentrickou.

43 Svalová činnost Počáteční švih Svalová aktivace zajišťuje schopnost měnit rytmus a udržet chodidlo ve vzduchu. Mezišvih Činnost v periodě mezi zrychlením a zpomalením (nebo obráceně), setrvačné síly posouvají končetinu. Svalová aktivita, která je zapotřebí pro tuto činnost, je velmi malá. Konečný švih Svalová aktivita ukončuje švih a připravuje dolní končetinu na stoj.

44 Uložení elastické energie při běhu Celková disipace energie při kontaktu nohy = 100 J (m=70 kg; rychlost 4,5 m.s -1 ). Při zahájení fáze opory se elastická energie ukládá: Achilles tendon ~35J Patellar tendon ~20J Arch of foot ~17J Celkem ~72J Téměř ¾ kinetické energie, která by se ztratila při kontaktu nohy, je uložena jako elastická energie ve vazech a šlachách. V dalších fázích je znovu využita jako kinetická energie. Svaly mohou kontrahovat pomaleji, dochází k redukci spotřeby ATP.

45 Analýza chůze Reedukace chůze vyžaduje pečlivé stanovení odchylek pacientovy chůze od normálního vzoru svalové aktivity a pohybu v kloubech. Normální chůze je mimořádně účelná z pohledu výdeje energie, a proto, vzhledem k reedukaci, je důležité se snažit co nejvíce napodobit normální vzory pohybu.

46 Časově prostorové parametry rychlost frekvence délka kroku a délka dvojkroku

47 Časově prostorové parametry Rytmus (kadence, frekvence) je definován počtem kroků za standardní časovou jednotku (počet kroků/min). Délka kroku (step length) je určena vzdáleností mezi stejnými body na obou chodidlech (obvykle patách), během dvojité končetinové opory. Délka dvojkroku (lenght stride) je vymezena vzdáleností mezi dvěma po sobě jdoucími dopady chodidla té samé nohy. Kroková báze (walking base) je vzdálenost mezi chodidly, obvykle měřená od středu paty. Rychlost chůze (walking speed) je průměrná rychlost dosažená po přibližně třech krocích vyjádřená v jednotkách vzdálenost/čas (m.s -1 ).

48 Kinematické parametry úhel poloha (posunutí) rychlost zrychlení

49 Označení bodů na dolních končetinách (Vaughan, 1992)

50 Pilotní studie: chůze osob s roztroušenou sklerózou mozkomíšní C B Kinogram krokového cyklu u zdravého jedince (C) a pacienta se spasticko-ataktickou kvadruparézou (B) A C Grafické znázornění pohybu plosky nohy u pacienta se spastickou paraparézou (A) a u zdravého jedince (C)

51 C B Grafické porovnání pohybu pravého a levého zápěstí u zdravé osoby (C) a u pacienta se spasticko-ataktickou kvadruparézou (B) Součást individuálního kineziologického rozboru pohybové poruchy a hodnocení jejího vývoje. Kvantifikace poruch chůze, které mohou být při běžném vyšetření označeny za hraniční nebo nejisté. Využití v oblasti klinického výzkumu, hodnocení účinnosti farmakoterapeutické léčby při poruchách hybnosti. Hodnocení a výzkum metod kinezioterapie a fyzikální terapie v léčebné rehabilitaci.

52 Analýza chůze Parkinsonova choroba úhel [ ] PCH PCH1 Rozsah pohybu v levém loketním kloubu u pacienta s Parkinsonovou chorobou před (PCH) a po (PCH1) absolvování pohybové terapie čas [s] vzdálenost [ m ] PCH PCH1 Vzdálenost pravého a levého zápěstí v průběhu jednoho dvojkroku u pacienta s Parkinsonovou chorobou před (PCH) a po (PCH1) absolvování pohybové terapie čas [s]

53 Analýza kontaktních tlakových sil

54 Analýza kontaktních tlakových sil A1 rozdíl v závěru 30 s intervalu (5,5 kg; P) Na pravé noze je rozložení tlaků příznivější, využití vnější části chodidla. Na levé rychlý přesun zatížení z paty na oblast předonoží.

55 Analýza chůze hemiparéza Předozadní složka reakční síly u zdravé osoby

56 Analýza chůze hemiparéza Záznam Fy složky reakční síly u osoby s hemiparézou

57 Literatura: Ayyappa, E. (1997). Normal Human Locomotion, Part 1: Basic Concepts and Terminology. Journal of Prosthetics & Orthotics, 9(1), pp Kirtley, Ch. (2006). Clinical gait analysis. Theory and practice. London: Elsevier Churchill Livingstone. Perry, J. (2004). Normal Gait. In D. G. Smith, J. W. Michael, & J. H. Bowker (Eds.), Atlas of Amputations and Limb Deficiencies Surgical, Prosthetic, and Rehabilitation Principles (3rd ed.), pp Rosemont: AAOS. Rose, J., & Gamble, J.S. (Eds.) (1994). Human walking (2nd ed.). Baltimore: Williams & Wilkins.
