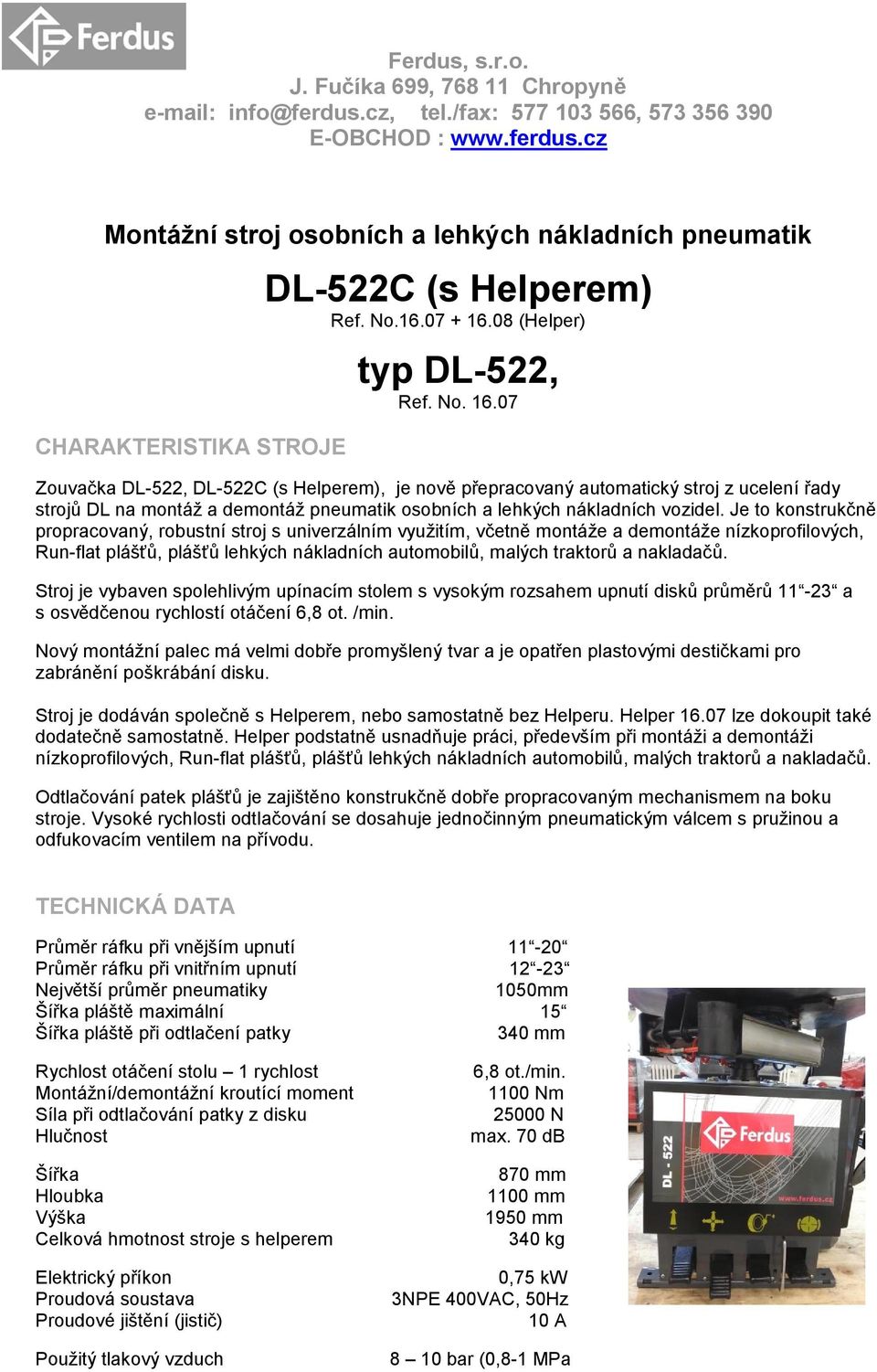

1 Ferdus, s.r.o. J. Fučíka 699, Chropyně tel./fax: , E-OBCHOD : Montážní stroj osobních a lehkých nákladních pneumatik CHARAKTERISTIKA STROJE DL-522C (s Helperem) Ref. No (Helper) typ DL-522, Ref. No Zouvačka DL-522, DL-522C (s Helperem), je nově přepracovaný automatický stroj z ucelení řady strojů DL na montáž a demontáž pneumatik osobních a lehkých nákladních vozidel. Je to konstrukčně propracovaný, robustní stroj s univerzálním využitím, včetně montáže a demontáže nízkoprofilových, Run-flat plášťů, plášťů lehkých nákladních automobilů, malých traktorů a nakladačů. Stroj je vybaven spolehlivým upínacím stolem s vysokým rozsahem upnutí disků průměrů a s osvědčenou rychlostí otáčení 6,8 ot. /min. Nový montážní palec má velmi dobře promyšlený tvar a je opatřen plastovými destičkami pro zabránění poškrábání disku. Stroj je dodáván společně s Helperem, nebo samostatně bez Helperu. Helper lze dokoupit také dodatečně samostatně. Helper podstatně usnadňuje práci, především při montáži a demontáži nízkoprofilových, Run-flat plášťů, plášťů lehkých nákladních automobilů, malých traktorů a nakladačů. Odtlačování patek plášťů je zajištěno konstrukčně dobře propracovaným mechanismem na boku stroje. Vysoké rychlosti odtlačování se dosahuje jednočinným pneumatickým válcem s pružinou a odfukovacím ventilem na přívodu. TECHNICKÁ DATA Průměr ráfku při vnějším upnutí Průměr ráfku při vnitřním upnutí Největší průměr pneumatiky 1050mm Šířka pláště maximální 15 Šířka pláště při odtlačení patky 340 mm Rychlost otáčení stolu 1 rychlost Montážní/demontážní kroutící moment Síla při odtlačování patky z disku Hlučnost Šířka Hloubka Výška Celková hmotnost stroje s helperem Elektrický příkon Proudová soustava Proudové jištění (jistič) Použitý tlakový vzduch 6,8 ot./min Nm N max. 70 db 870 mm 1100 mm 1950 mm 340 kg 0,75 kw 3NPE 400VAC, 50Hz 10 A 8 10 bar (0,8-1 MPa

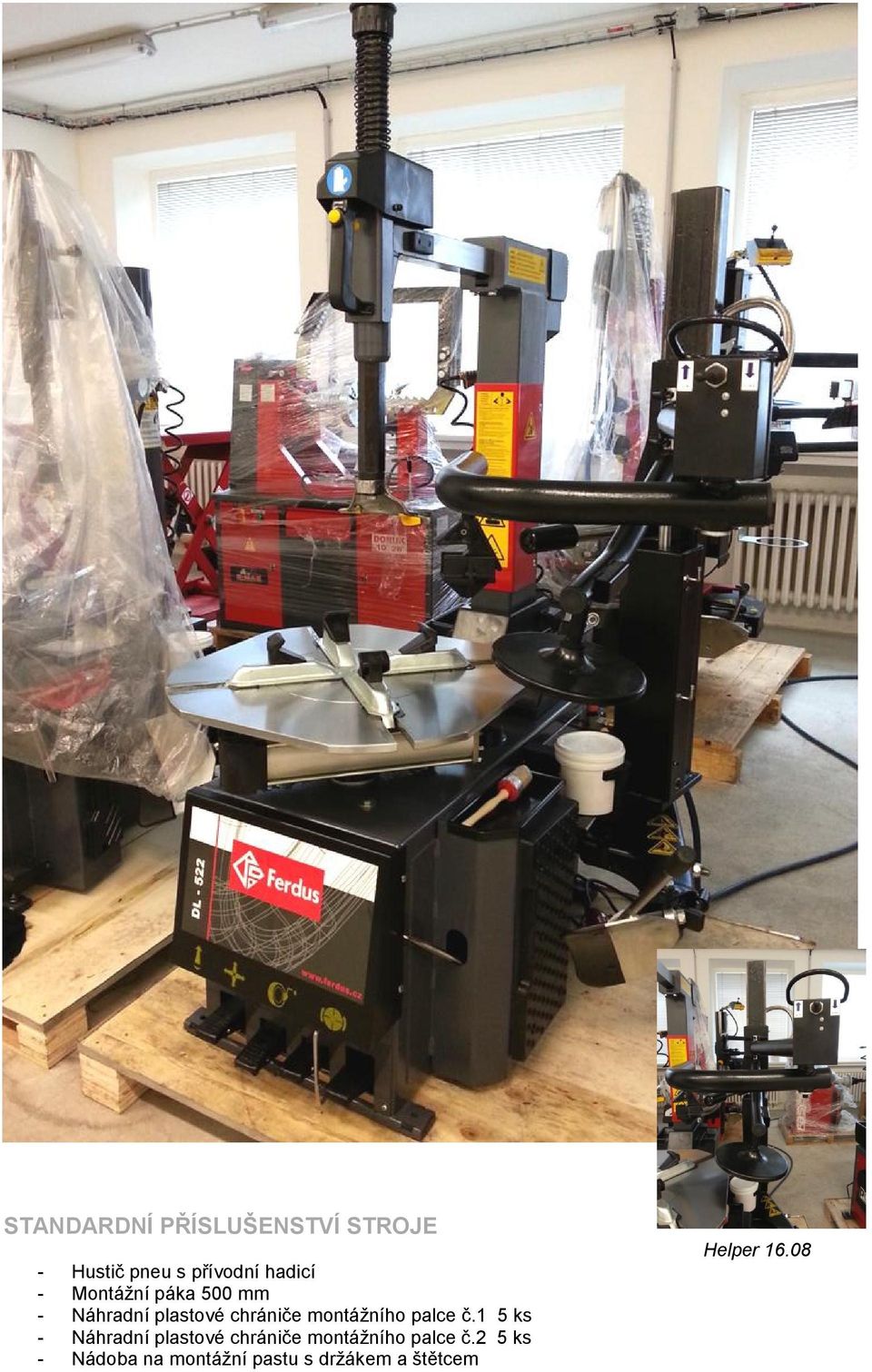

2 STANDARDNÍ PŘÍSLUŠENSTVÍ STROJE - Hustič pneu s přívodní hadicí - Montážní páka 500 mm - Náhradní plastové chrániče montážního palce č.1 5 ks - Náhradní plastové chrániče montážního palce č.2 5 ks - Nádoba na montážní pastu s držákem a štětcem Helper 16.08

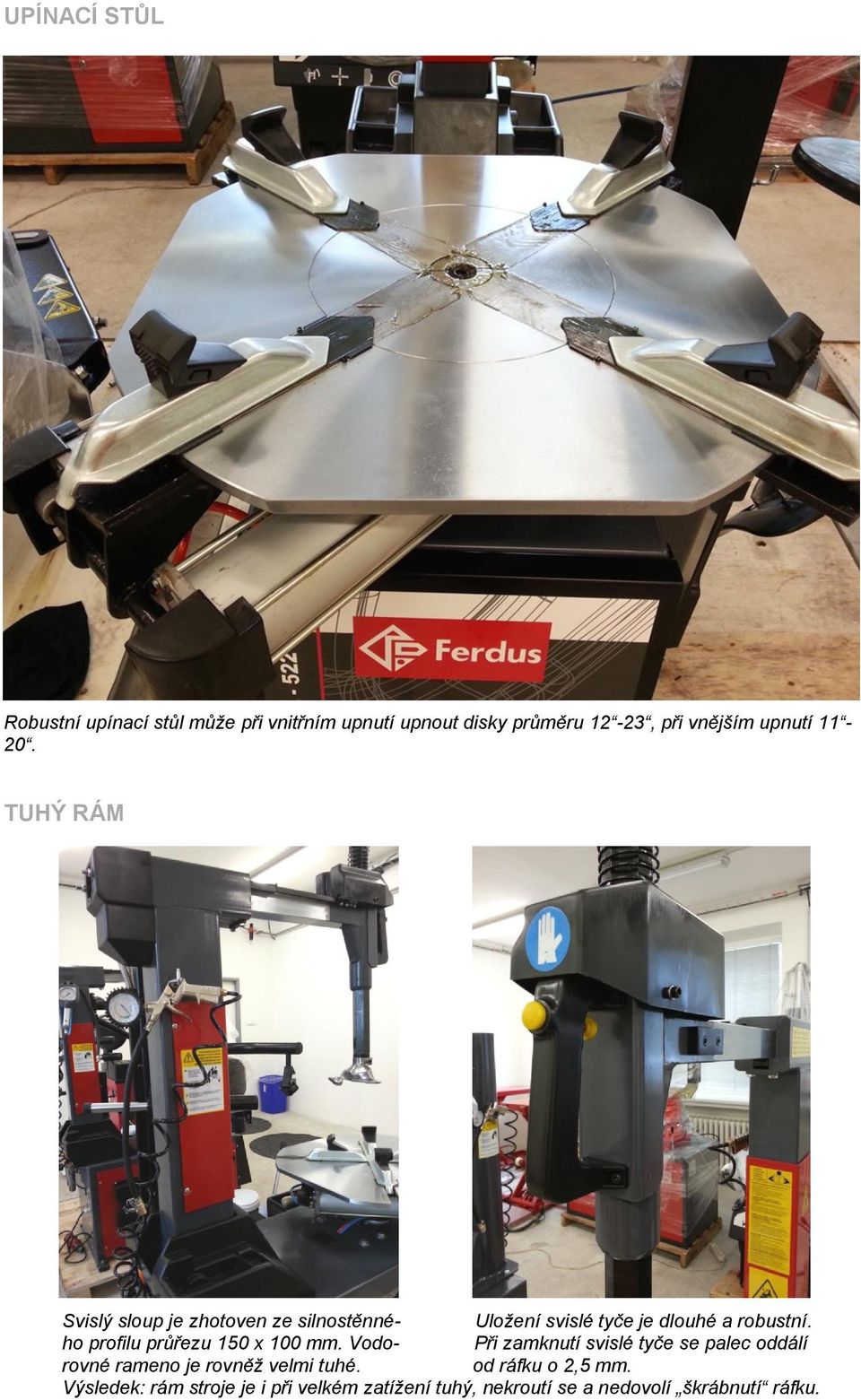

3 UPÍNACÍ STŮL Robustní upínací stůl může při vnitřním upnutí upnout disky průměru 12-23, při vnějším upnutí TUHÝ RÁM Svislý sloup je zhotoven ze silnostěnné- Uložení svislé tyče je dlouhé a robustní. ho profilu průřezu 150 x 100 mm. Vodo- Při zamknutí svislé tyče se palec oddálí rovné rameno je rovněž velmi tuhé. od ráfku o 2,5 mm. Výsledek: rám stroje je i při velkém zatížení tuhý, nekroutí se a nedovolí škrábnutí ráfku.

4 MONTÁŽNÍ PALEC Montážní palec je opatřen plastovými chrániči, aby nemohlo dojít k poškození ráfku. Tvar montážního palce umožňuje snadné navádění patky pláště. HELPER Funkce helperu: Dotlačení disku do čelistí Demontáž Montáž Helper umožňuje snadnou a rychlou montáž a demontáž všech druhů plášťů. Pro nízkoprofilové pláště a pro pláště typu Runflat je nepostradatelný.

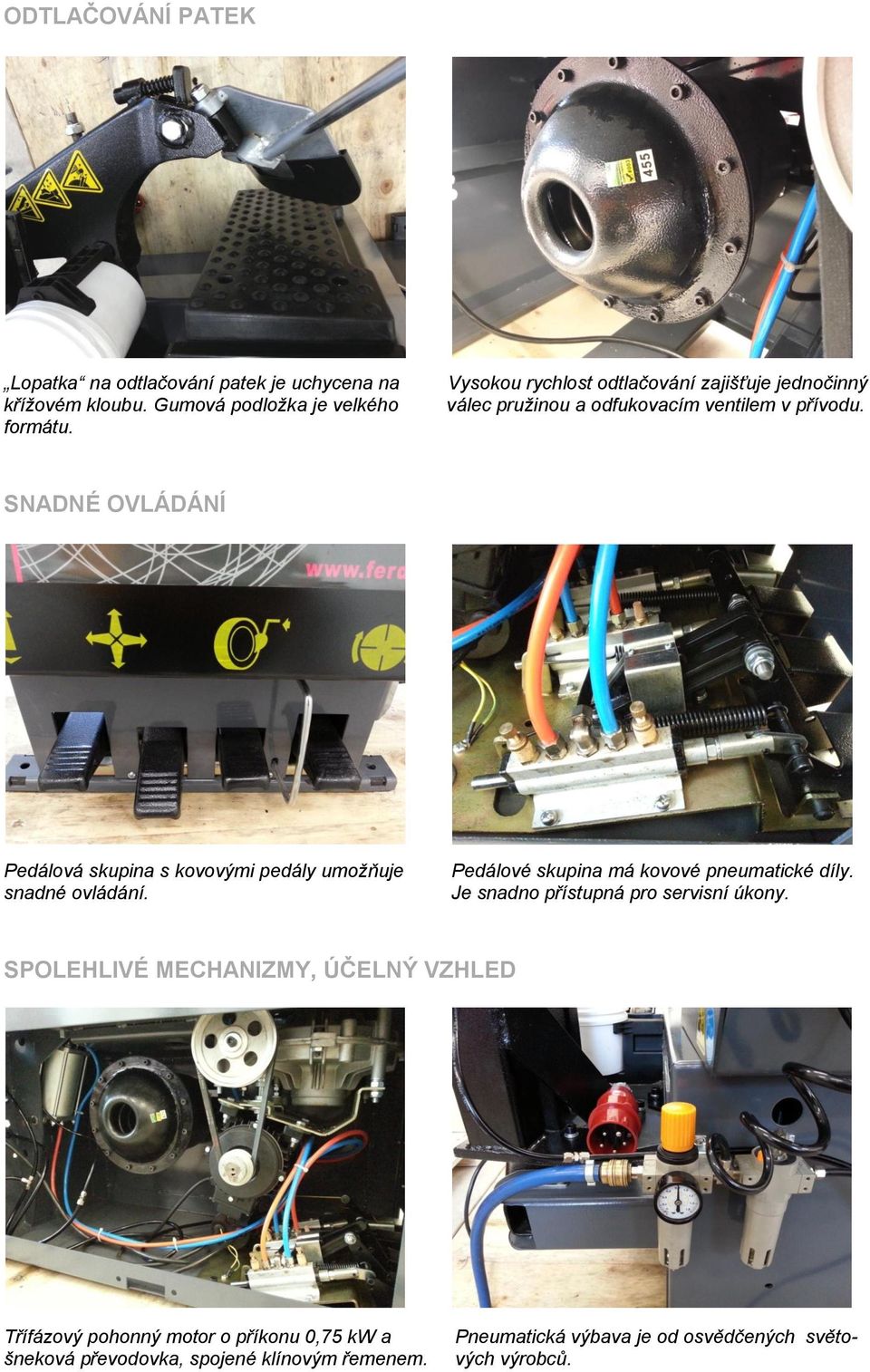

5 ODTLAČOVÁNÍ PATEK Lopatka na odtlačování patek je uchycena na křížovém kloubu. Gumová podložka je velkého formátu. Vysokou rychlost odtlačování zajišťuje jednočinný válec pružinou a odfukovacím ventilem v přívodu. SNADNÉ OVLÁDÁNÍ Pedálová skupina s kovovými pedály umožňuje snadné ovládání. Pedálové skupina má kovové pneumatické díly. Je snadno přístupná pro servisní úkony. SPOLEHLIVÉ MECHANIZMY, ÚČELNÝ VZHLED Třífázový pohonný motor o příkonu 0,75 kw a šneková převodovka, spojené klínovým řemenem. Pneumatická výbava je od osvědčených světových výrobců.

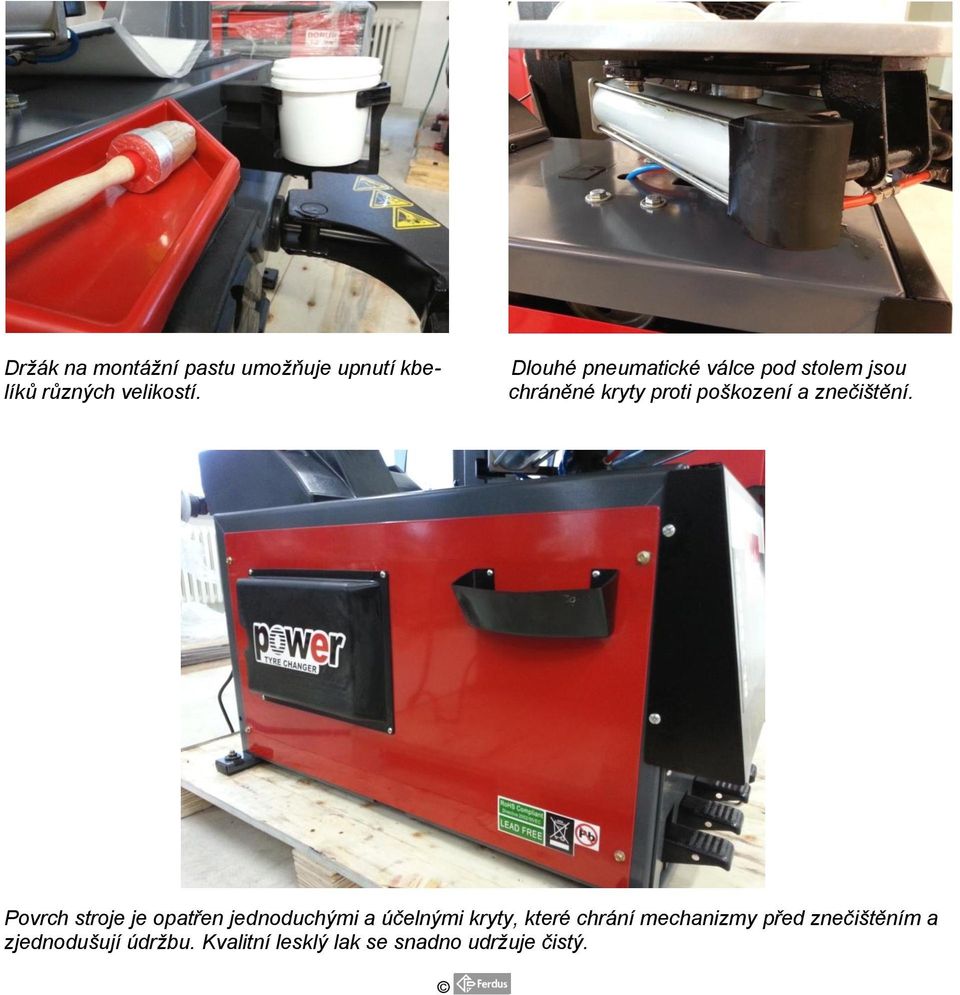

6 Držák na montážní pastu umožňuje upnutí kbelíků různých velikostí. Dlouhé pneumatické válce pod stolem jsou chráněné kryty proti poškození a znečištění. Povrch stroje je opatřen jednoduchými a účelnými kryty, které chrání mechanizmy před znečištěním a zjednodušují údržbu. Kvalitní lesklý lak se snadno udržuje čistý.
