Inteligentní předávací stanice tepla

Transkript

1 «Držíme krok s dobou» tepla pro rychlou a snadnou montáž

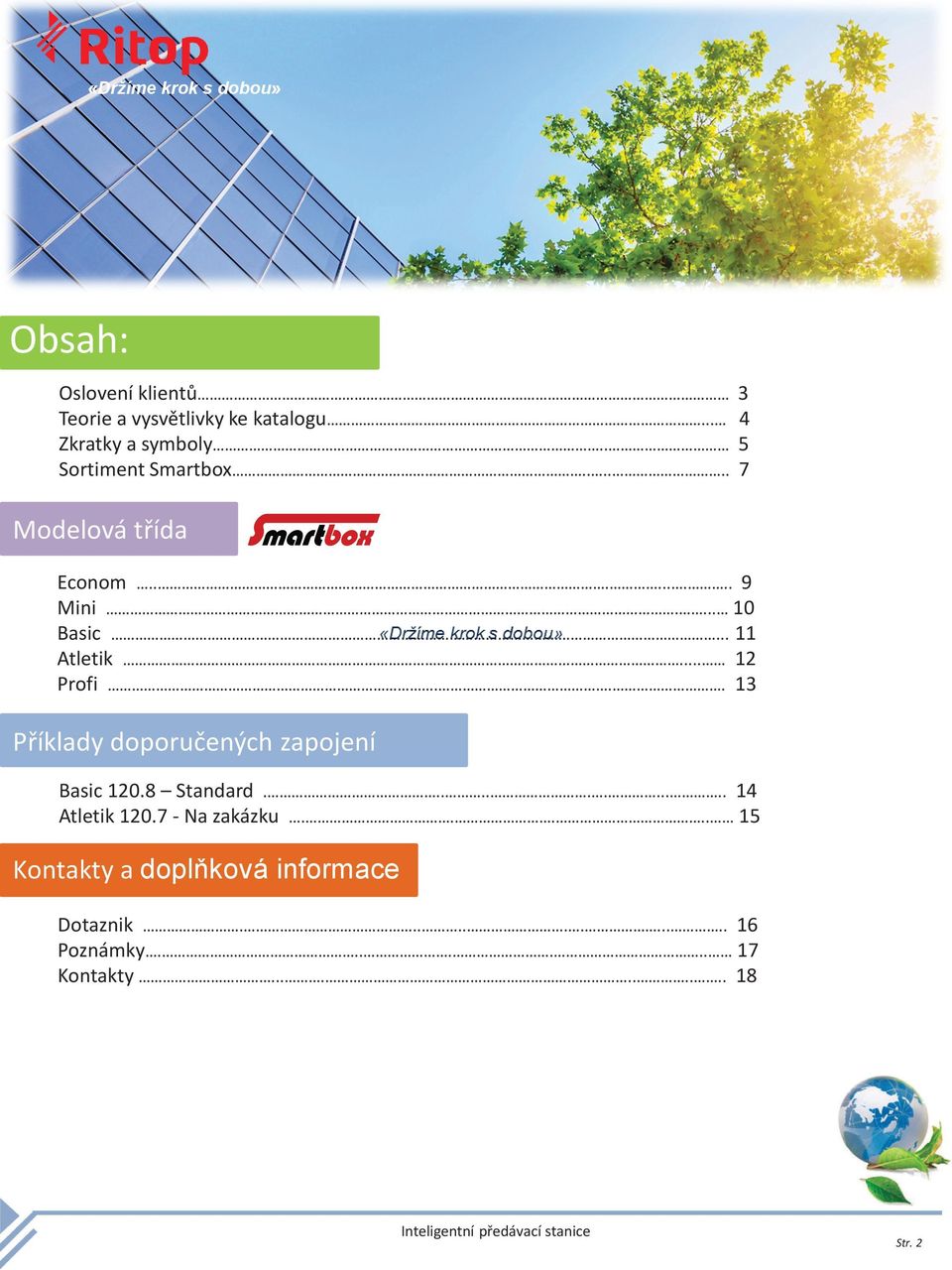

2 «Držíme krok s dobou» Obsah: Oslovení klientů Teorie a vysvětlivky ke katalogu... Zkratky a symboly.. Sortiment Smartbox Modelová třída Econom Mini Basic Atletik Profi Příklady doporučených zapojení Basic Standard Atletik Na zakázku Kontakty a doplňková informace Dotaznik Poznámky Kontakty Str. 2

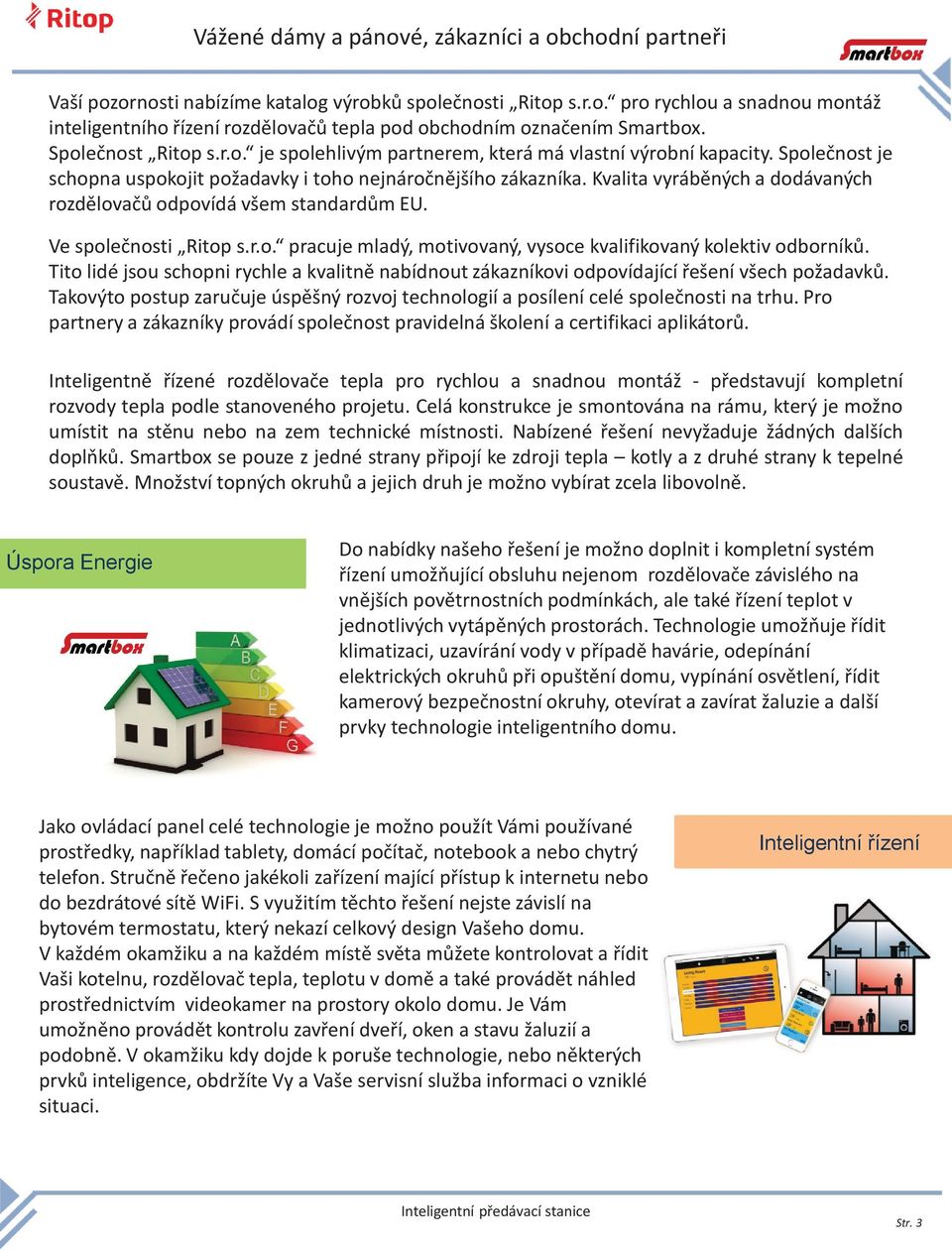

3 Vážené dámy a pánové, zákazníci a obchodní partneři Vaší pozornosti nabízíme katalog výrobků společnosti Ritop s.r.o. pro rychlou a snadnou montáž inteligentního řízení rozdělovačů tepla pod obchodním označením Smartbox. Společnost Ritop s.r.o. je spolehlivým partnerem, která má vlastní výrobní kapacity. Společnost je schopna uspokojit požadavky i toho nejnáročnějšího zákazníka. Kvalita vyráběných a dodávaných rozdělovačů odpovídá všem standardům EU. Ve společnosti Ritop s.r.o. pracuje mladý, motivovaný, vysoce kvalifikovaný kolektiv odborníků. Tito lidé jsou schopni rychle a kvalitně nabídnout zákazníkovi odpovídající řešení všech požadavků. Takovýto postup zaručuje úspěšný rozvoj technologií a posílení celé společnosti na trhu. Pro partnery a zákazníky provádí společnost pravidelná školení a certifikaci aplikátorů. Inteligentně řízené rozdělovače tepla pro rychlou a snadnou montáž - představují kompletní rozvody tepla podle stanoveného projetu. Celá konstrukce je smontována na rámu, který je možno umístit na stěnu nebo na zem technické místnosti. Nabízené řešení nevyžaduje žádných dalších doplňků. Smartbox se pouze z jedné strany připojí ke zdroji tepla kotly a z druhé strany k tepelné soustavě. Množství topných okruhů a jejich druh je možno vybírat zcela libovolně. Úspora Energie Do nabídky našeho řešení je možno doplnit i kompletní systém řízení umožňující obsluhu nejenom rozdělovače závislého na vnějších povětrnostních podmínkách, ale také řízení teplot v jednotlivých vytápěných prostorách. Technologie umožňuje řídit klimatizaci, uzavírání vody v případě havárie, odepínání elektrických okruhů při opuštění domu, vypínání osvětlení, řídit kamerový bezpečnostní okruhy, otevírat a zavírat žaluzie a další prvky technologie inteligentního domu. Jako ovládací panel celé technologie je možno použít Vámi používané prostředky, například tablety, domácí počítač, notebook a nebo chytrý telefon. Stručně řečeno jakékoli zařízení mající přístup k internetu nebo do bezdrátové sítě WiFi. S využitím těchto řešení nejste závislí na bytovém termostatu, který nekazí celkový design Vašeho domu. V každém okamžiku a na každém místě světa můžete kontrolovat a řídit Vaši kotelnu, rozdělovač tepla, teplotu v domě a také provádět náhled prostřednictvím videokamer na prostory okolo domu. Je Vám umožněno provádět kontrolu zavření dveří, oken a stavu žaluzií a podobně. V okamžiku kdy dojde k poruše technologie, nebo některých prvků inteligence, obdržíte Vy a Vaše servisní služba informaci o vzniklé situaci. Inteligentní řízení Str. 3

4 Zkratky a symboly Základní hydraulické prvky Čerpadlová skupina 3-cestný ventil se servopohonem Čerpadlo D PF TM TS 3-cestný termostatický ventil 3-cestný manuální ventil Kulový kohout primářů Kulový kohout sekundářů Hydraulické prvky Rozdělovače a sběrače Bojler TUV AKU nadře Tepelná podlaha Radiátor Spotřebiče tepla Plynový kotel Elektro kotel Kotel na tuhá paliva Zdroj tepla Příslušenství Pokojový termostat 3-cestný ventil Venkovní čidlo teploty Ponorné čidlo Příložné čidlo Oběhové čerpadlo Automatizace Model А0 Model S0,S1 Model E0,E1 Model T0,T1 Str. 4

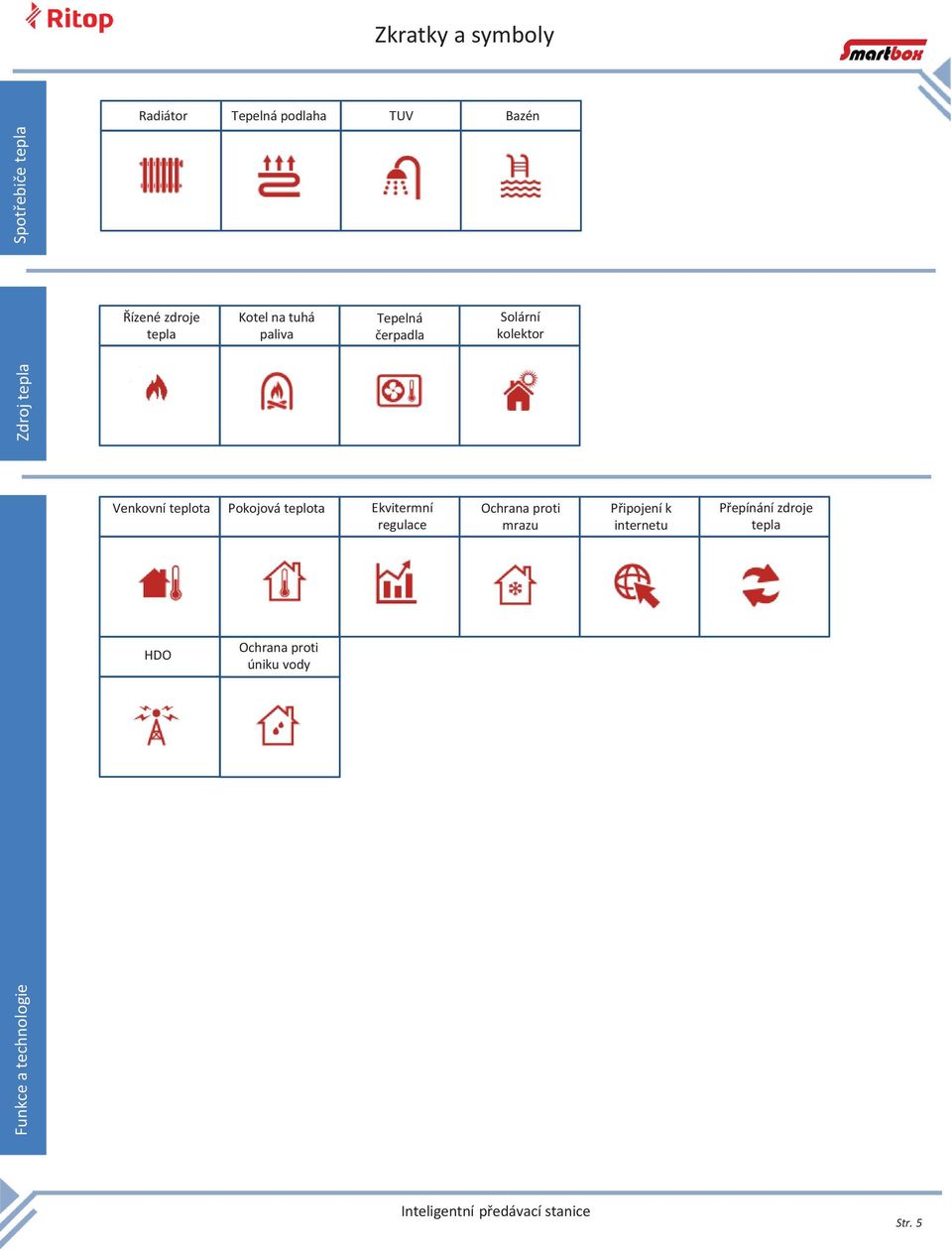

5 Zkratky a symboly Radiátor Tepelná podlaha TUV Bazén Řízené zdroje tepla Kotel na tuhá paliva Tepelná čerpadla Solární kolektor Zdroj tepla Spotřebiče tepla Venkovní teplota Pokojová teplota Ekvitermní regulace Ochrana proti mrazu Připojení k internetu Přepínání zdroje tepla HDO Ochrana proti úniku vody Funkce a technologie Str. 5

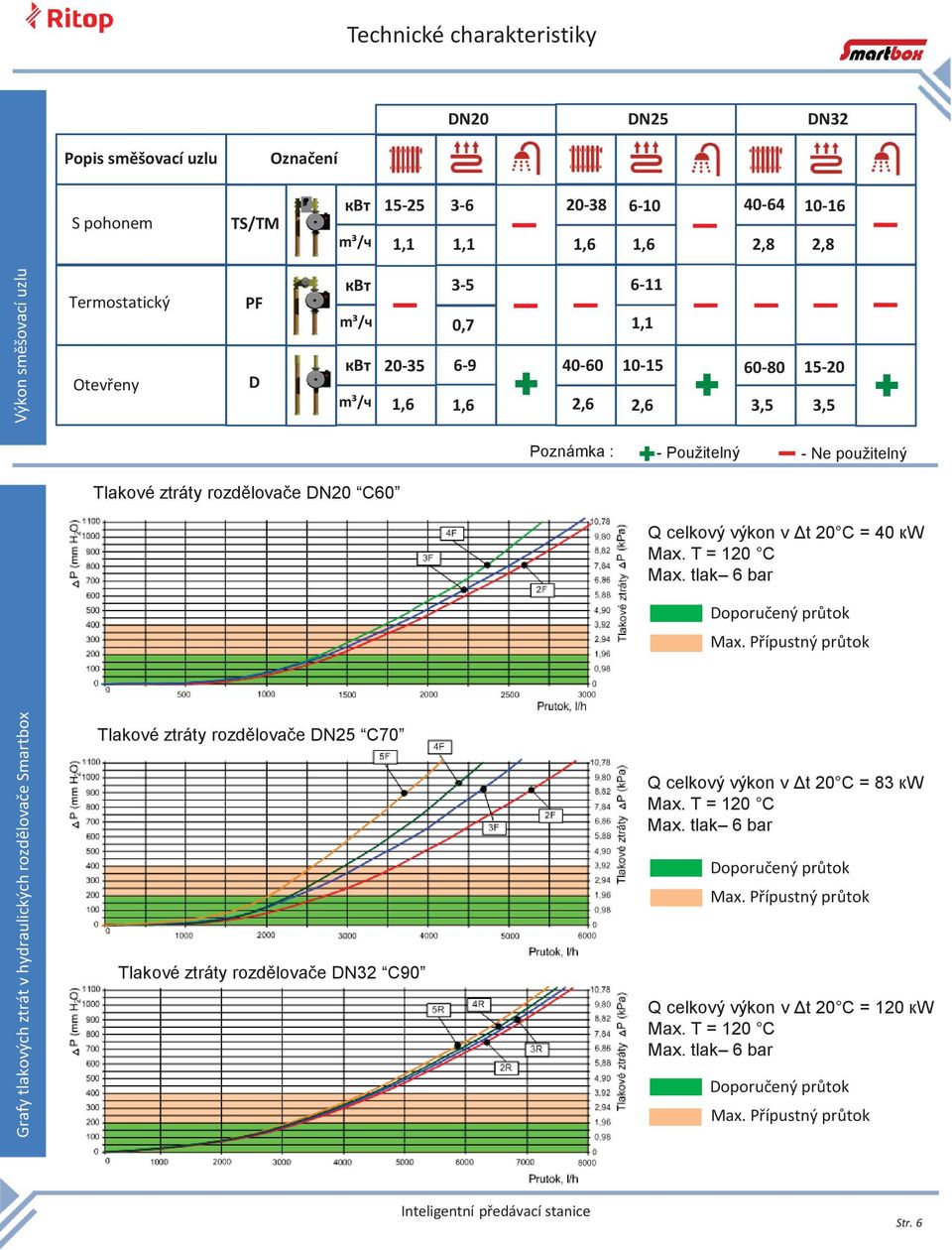

6 Technické charakteristiky DN20 DN25 DN32 Popis směšovací uzlu Označení S pohonem TS/TM квт m³/ч ,1 1, , , ,8 2,8 Grafy tlakových ztrát v hydraulických rozdělovače Smartbox Výkon směšovací uzlu квт 3-5 Termostatický PF m³/ч 0,7 квт Otevřeny D m³/ч 1,6 1,6 Tlakové ztráty rozdělovače DN20 C60 Tlakové ztráty rozdělovače DN25 C70 Tlakové ztráty rozdělovače DN32 C Poznámka : , ,6 2, , ,5 - Použitelný - Ne použitelný Q celkový výkon v Δt 20 C = 40 кw Max. Т = 120 С Max. tlak 6 bar Doporučený průtok Max. Přípustný průtok Q celkový výkon v Δt 20 C = 83 кw Max. Т = 120 С Max. tlak 6 bar Doporučený průtok Max. Přípustný průtok Q celkový výkon v Δt 20 C = 120 кw Max. Т = 120 С Max. tlak 6 bar Doporučený průtok Max. Přípustný průtok Str. 6

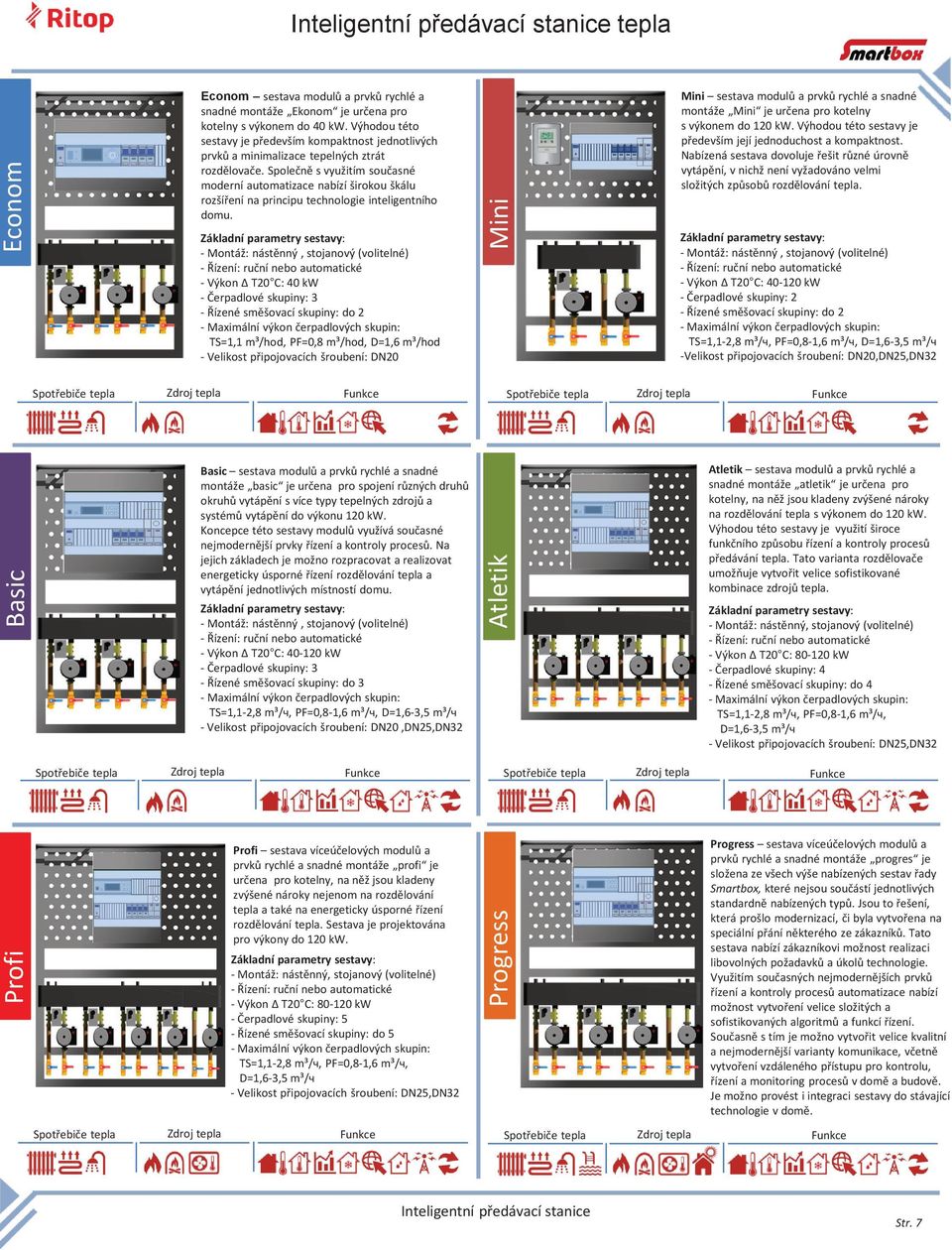

7 tepla Econom Econom sestava modulů a prvků rychlé a snadné montáže Ekonom je určena pro kotelny s výkonem do 40 kw. Výhodou této sestavy je především kompaktnost jednotlivých prvků a minimalizace tepelných ztrát rozdělovače. Společně s využitím současné moderní automatizace nabízí širokou škálu rozšíření na principu technologie inteligentního domu. Základní parametry sestavy: - Montáž: nástěnný, stojanový (volitelné) - Řízení: ruční nebo automatické - Výkon Δ T20 C: 40 kw - Čerpadlové skupiny: 3 - Řízené směšovací skupiny: do 2 - Maximální výkon čerpadlových skupin: TS=1,1 m³/hod, PF=0,8 m³/hod, D=1,6 m³/hod - Velikost připojovacích šroubení: DN20 Mini Mini sestava modulů a prvků rychlé a snadné montáže Mini je určena pro kotelny s výkonem do 120 kw. Výhodou této sestavy je především její jednoduchost a kompaktnost. Nabízená sestava dovoluje řešit různé úrovně vytápění, v nichž není vyžadováno velmi složitých způsobů rozdělování tepla. Základní parametry sestavy: - Montáž: nástěnný, stojanový (volitelné) - Řízení: ruční nebo automatické - Výkon Δ T20 C: kw - Čerpadlové skupiny: 2 - Řízené směšovací skupiny: do 2 - Maximální výkon čerpadlových skupin: TS=1,1-2,8 m³/ч, PF=0,8-1,6 m³/ч, D=1,6-3,5 m³/ч -Velikost připojovacích šroubení: DN20,DN25,DN32 Spotřebiče tepla Zdroj tepla Funkce Spotřebiče tepla Zdroj tepla Funkce Basic Basic sestava modulů a prvků rychlé a snadné montáže basic je určena pro spojení různých druhů okruhů vytápění s více typy tepelných zdrojů a systémů vytápění do výkonu 120 kw. Koncepce této sestavy modulů využívá současné nejmodernější prvky řízení a kontroly procesů. Na jejich základech je možno rozpracovat a realizovat energeticky úsporné řízení rozdělování tepla a vytápění jednotlivých místností domu. Základní parametry sestavy: - Montáž: nástěnný, stojanový (volitelné) - Řízení: ruční nebo automatické - Výkon Δ T20 C: kw - Čerpadlové skupiny: 3 - Řízené směšovací skupiny: do 3 - Maximální výkon čerpadlových skupin: TS=1,1-2,8 m³/ч, PF=0,8-1,6 m³/ч, D=1,6-3,5 m³/ч - Velikost připojovacích šroubení: DN20,DN25,DN32 Atletik Atletik sestava modulů a prvků rychlé a snadné montáže atletik je určena pro kotelny, na něž jsou kladeny zvýšené nároky na rozdělování tepla s výkonem do 120 kw. Výhodou této sestavy je využití široce funkčního způsobu řízení a kontroly procesů předávání tepla. Tato varianta rozdělovače umožňuje vytvořit velice sofistikované kombinace zdrojů tepla. Základní parametry sestavy: - Montáž: nástěnný, stojanový (volitelné) - Řízení: ruční nebo automatické - Výkon Δ T20 C: kw - Čerpadlové skupiny: 4 - Řízené směšovací skupiny: do 4 - Maximální výkon čerpadlových skupin: TS=1,1-2,8 m³/ч, PF=0,8-1,6 m³/ч, D=1,6-3,5 m³/ч - Velikost připojovacích šroubení: DN25,DN32 Spotřebiče tepla Zdroj tepla Funkce Spotřebiče tepla Zdroj tepla Funkce Profi Profi sestava víceúčelových modulů a prvků rychlé a snadné montáže profi je určena pro kotelny, na něž jsou kladeny zvýšené nároky nejenom na rozdělování tepla a také na energeticky úsporné řízení rozdělování tepla. Sestava je projektována pro výkony do 120 kw. Základní parametry sestavy: - Montáž: nástěnný, stojanový (volitelné) - Řízení: ruční nebo automatické - Výkon Δ T20 C: kw - Čerpadlové skupiny: 5 - Řízené směšovací skupiny: do 5 - Maximální výkon čerpadlových skupin: TS=1,1-2,8 m³/ч, PF=0,8-1,6 m³/ч, D=1,6-3,5 m³/ч - Velikost připojovacích šroubení: DN25,DN32 Progress Progress sestava víceúčelových modulů a prvků rychlé a snadné montáže progres je složena ze všech výše nabízených sestav řady Smartbox, které nejsou součástí jednotlivých standardně nabízených typů. Jsou to řešení, která prošlo modernizací, či byla vytvořena na speciální přání některého ze zákazníků. Tato sestava nabízí zákazníkovi možnost realizaci libovolných požadavků a úkolů technologie. Využitím současných nejmodernějších prvků řízení a kontroly procesů automatizace nabízí možnost vytvoření velice složitých a sofistikovaných algoritmů a funkcí řízení. Současně s tím je možno vytvořit velice kvalitní a nejmodernější varianty komunikace, včetně vytvoření vzdáleného přístupu pro kontrolu, řízení a monitoring procesů v domě a budově. Je možno provést i integraci sestavy do stávající technologie v domě. Spotřebiče tepla Zdroj tepla Funkce Spotřebiče tepla Zdroj tepla Funkce Str. 7

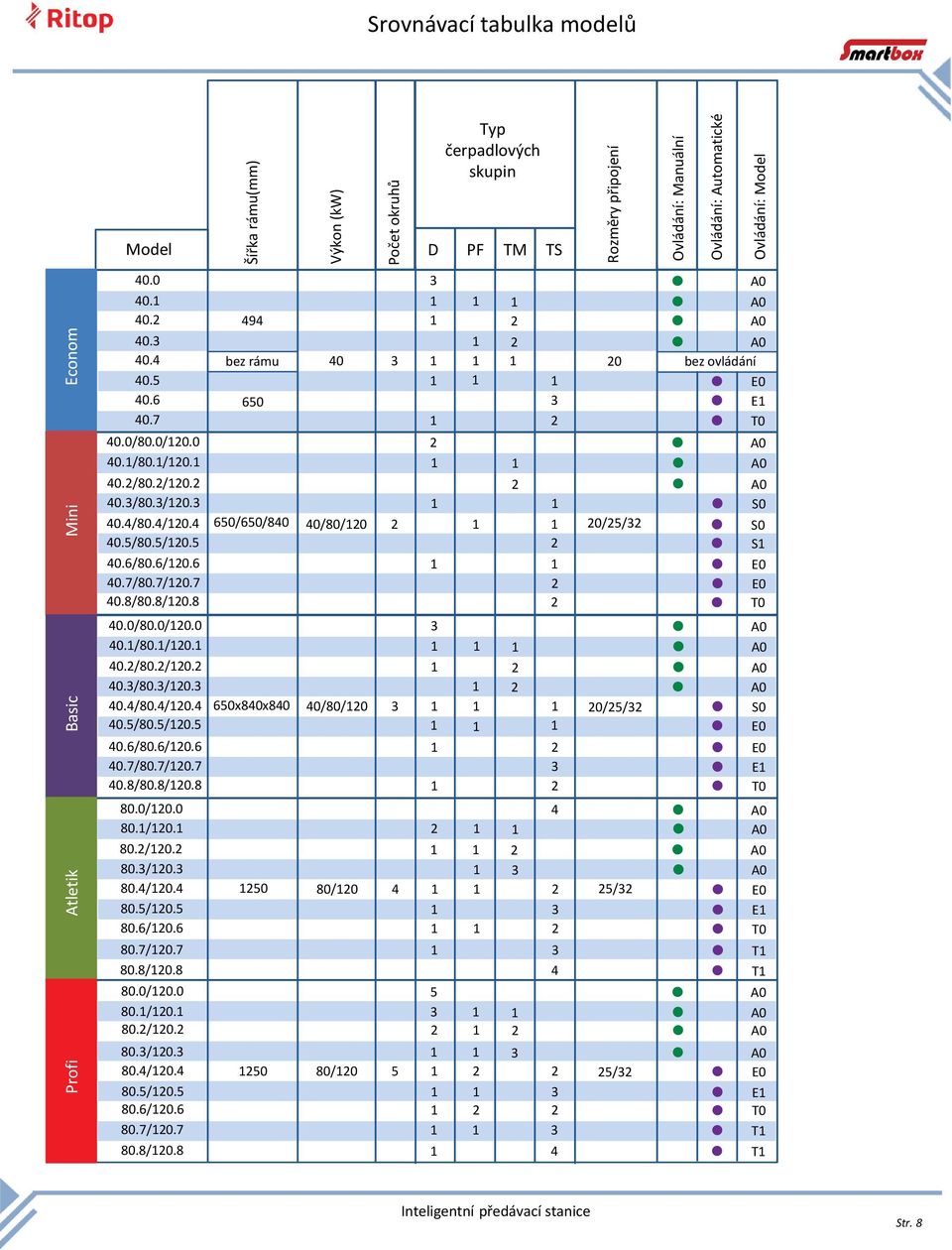

8 Srovnávací tabulka modelů Profi Atletik Basic Mini Econom Model Šířka rámu(mm) Výkon (kw) Počet okruhů Typ čerpadlových skupin D PF TM TS bez rámu bez ovládání E E T0 40.0/80.0/ /80.1/ /80.2/ /80.3/ S0 40.4/80.4/ /650/840 40/80/ /25/32 S0 40.5/80.5/ S1 40.6/80.6/ E0 40.7/80.7/ E0 40.8/80.8/ T0 40.0/80.0/ /80.1/ /80.2/ /80.3/ /80.4/ x840x840 40/80/ /25/32 S0 40.5/80.5/ E0 40.6/80.6/ E0 40.7/80.7/ E1 40.8/80.8/ T0 80.0/ / / / / / /32 E0 80.5/ E1 80.6/ T0 80.7/ T1 80.8/ T1 80.0/ / / / / / /32 E0 80.5/ E1 80.6/ T0 80.7/ T1 80.8/ T1 Rozměry připojení Ovládání: Manuální Ovládání: Automatické Ovládání: Model Str. 8

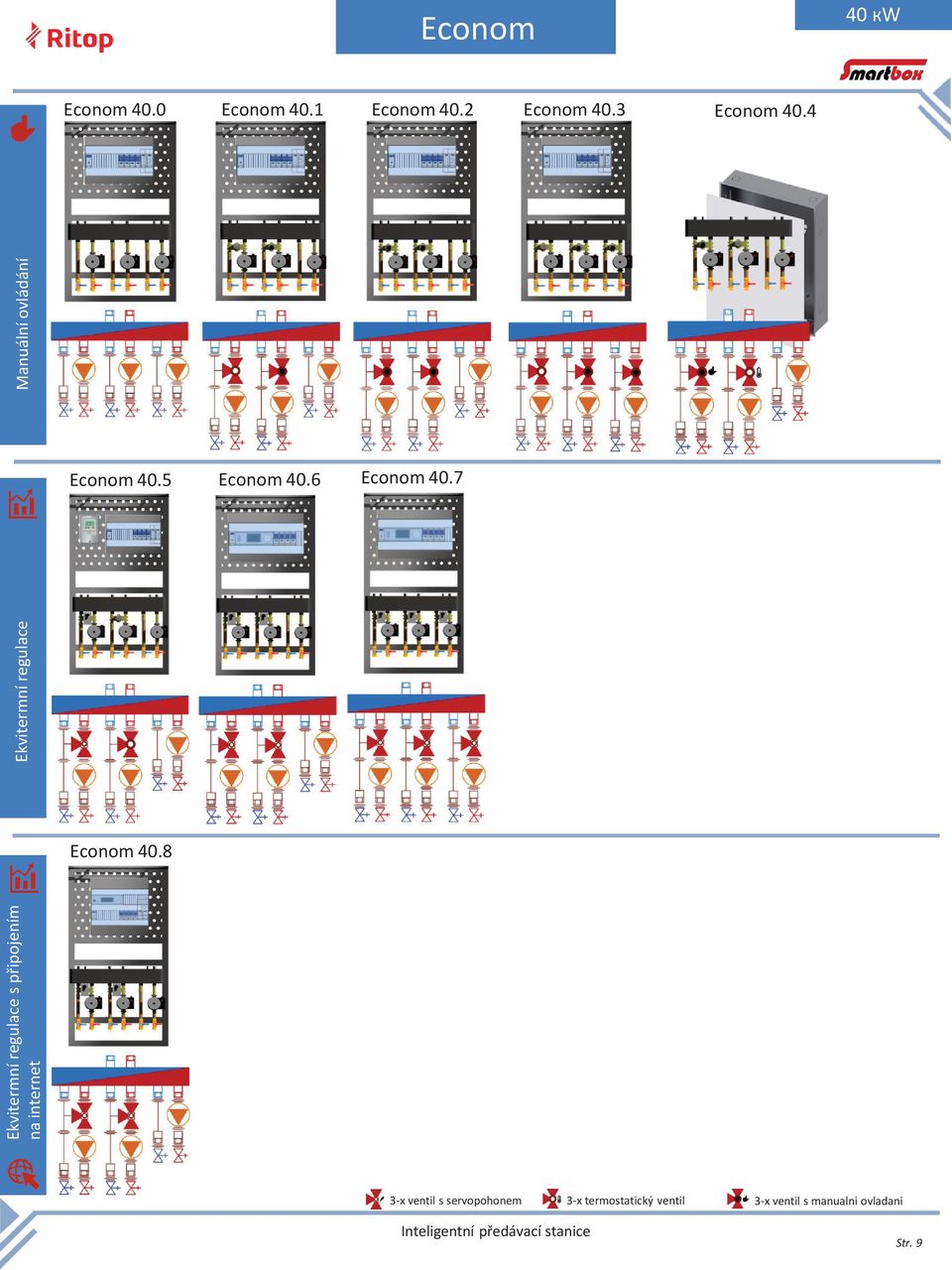

9 40 кw Econom Econom 40.1 Econom 40.5 Econom 40.6 Econom 40.2 Econom 40.3 Econom 40.4 Manuální ovládání Econom 40.0 Ekvitermní regulace Econom 40.7 Ekvitermní regulace s připojením na internet Econom x ventil s servopohonem 3-x termostatický ventil 3-x ventil s manualni ovladani Str. 9

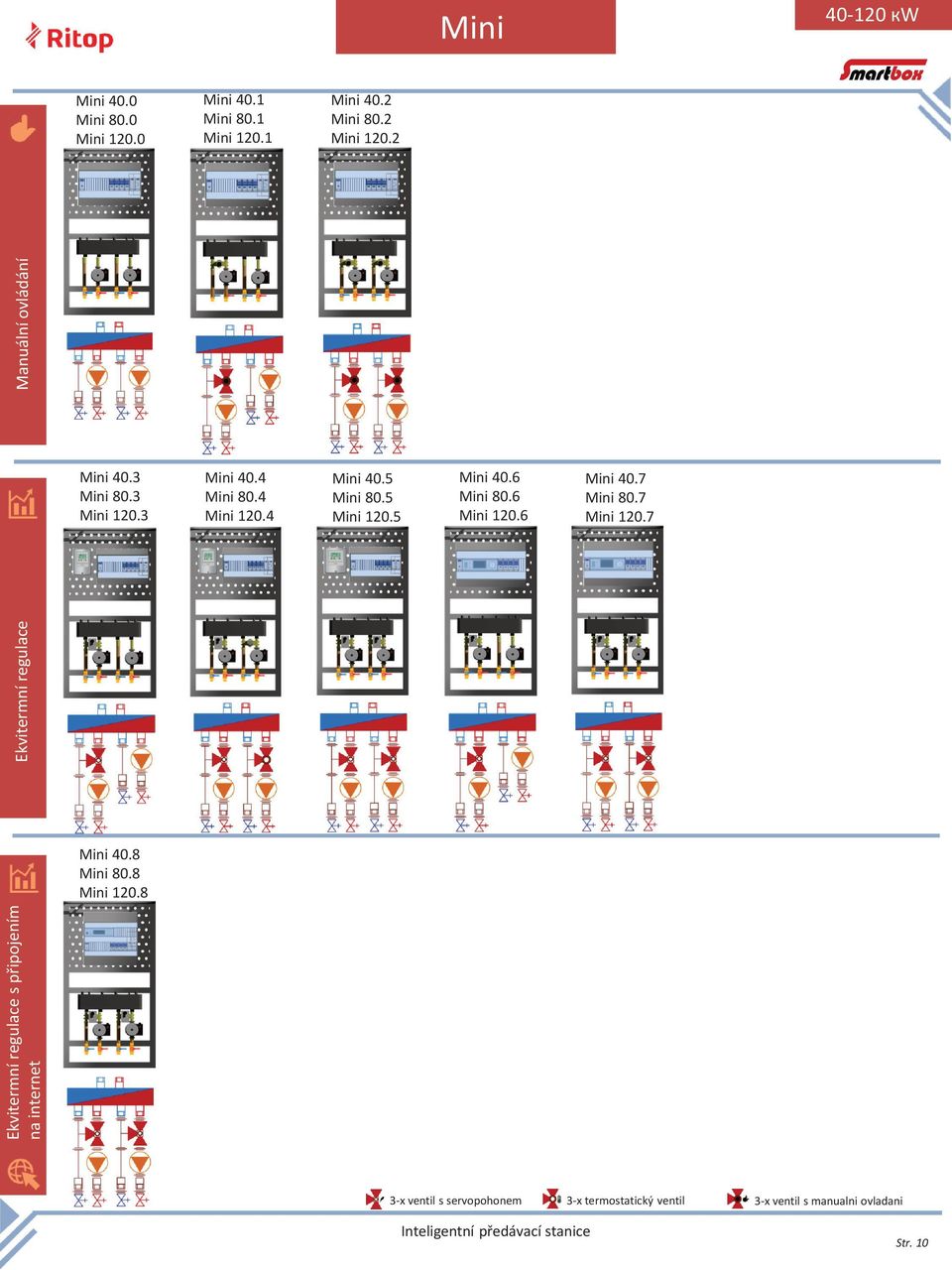

10 кw Mini Mini 40.1 Mini 80.1 Mini Mini 40.2 Mini 80.2 Mini Mini 40.3 Mini 80.3 Mini Mini 40.4 Mini 80.4 Mini Mini 40.5 Mini 80.5 Mini Manuální ovládání Mini 40.0 Mini 80.0 Mini Mini 40.7 Mini 80.7 Mini Ekvitermní regulace Mini 40.6 Mini 80.6 Mini Ekvitermní regulace s připojením na internet Mini 40.8 Mini 80.8 Mini x ventil s servopohonem 3-x termostatický ventil 3-x ventil s manualni ovladani Str. 10

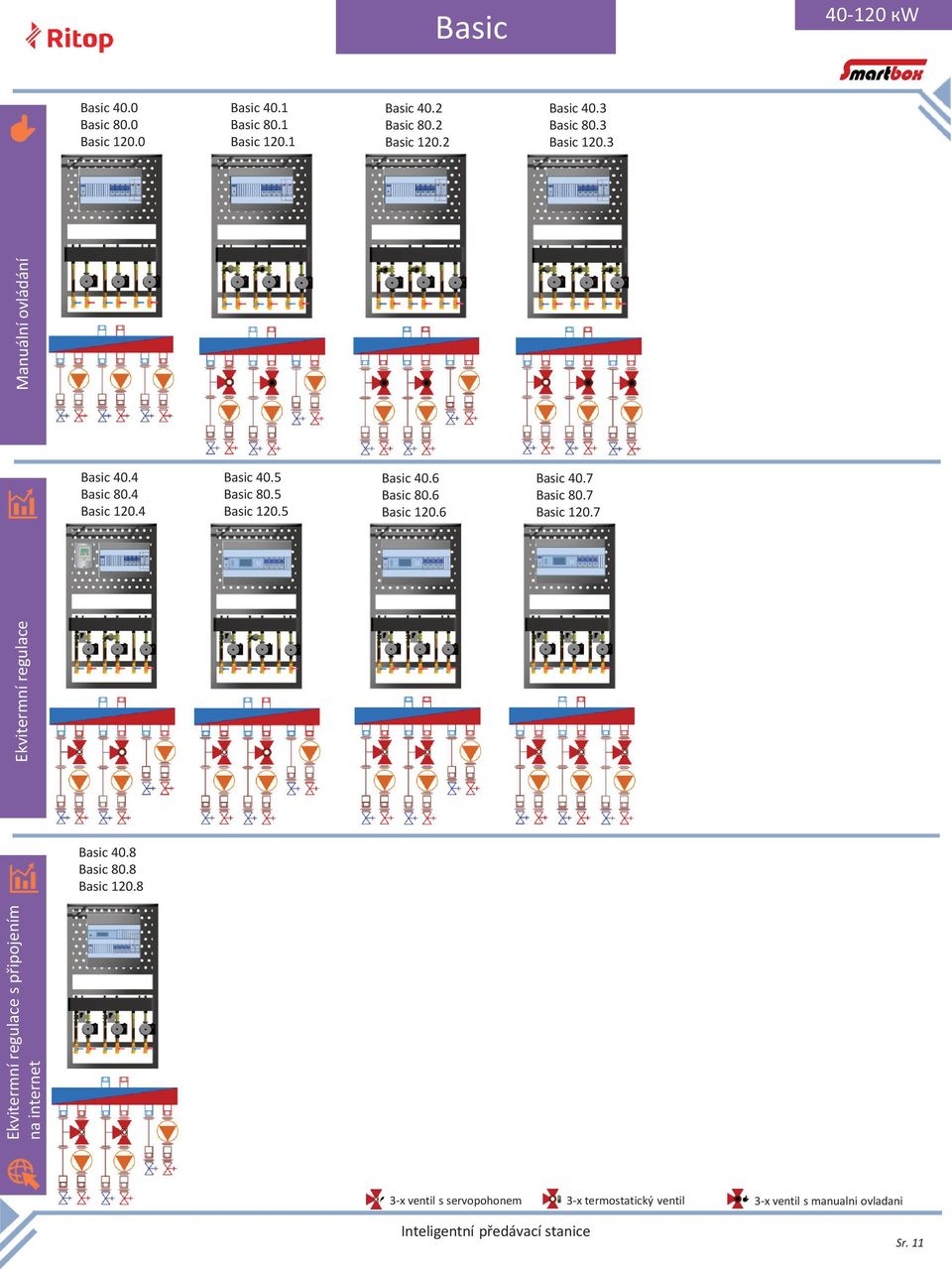

11 кw Basic Basic 40.1 Basic 80.1 Basic Basic 40.2 Basic 80.2 Basic Basic 40.3 Basic 80.3 Basic Manuální ovládání Basic 40.0 Basic 80.0 Basic Basic 40.5 Basic 80.5 Basic Basic 40.6 Basic 80.6 Basic Basic 40.7 Basic 80.7 Basic Ekvitermní regulace Basic 40.4 Basic 80.4 Basic Ekvitermní regulace s připojením na internet Basic 40.8 Basic 80.8 Basic x ventil s servopohonem 3-x termostatický ventil 3-x ventil s manualni ovladani Sr. 11

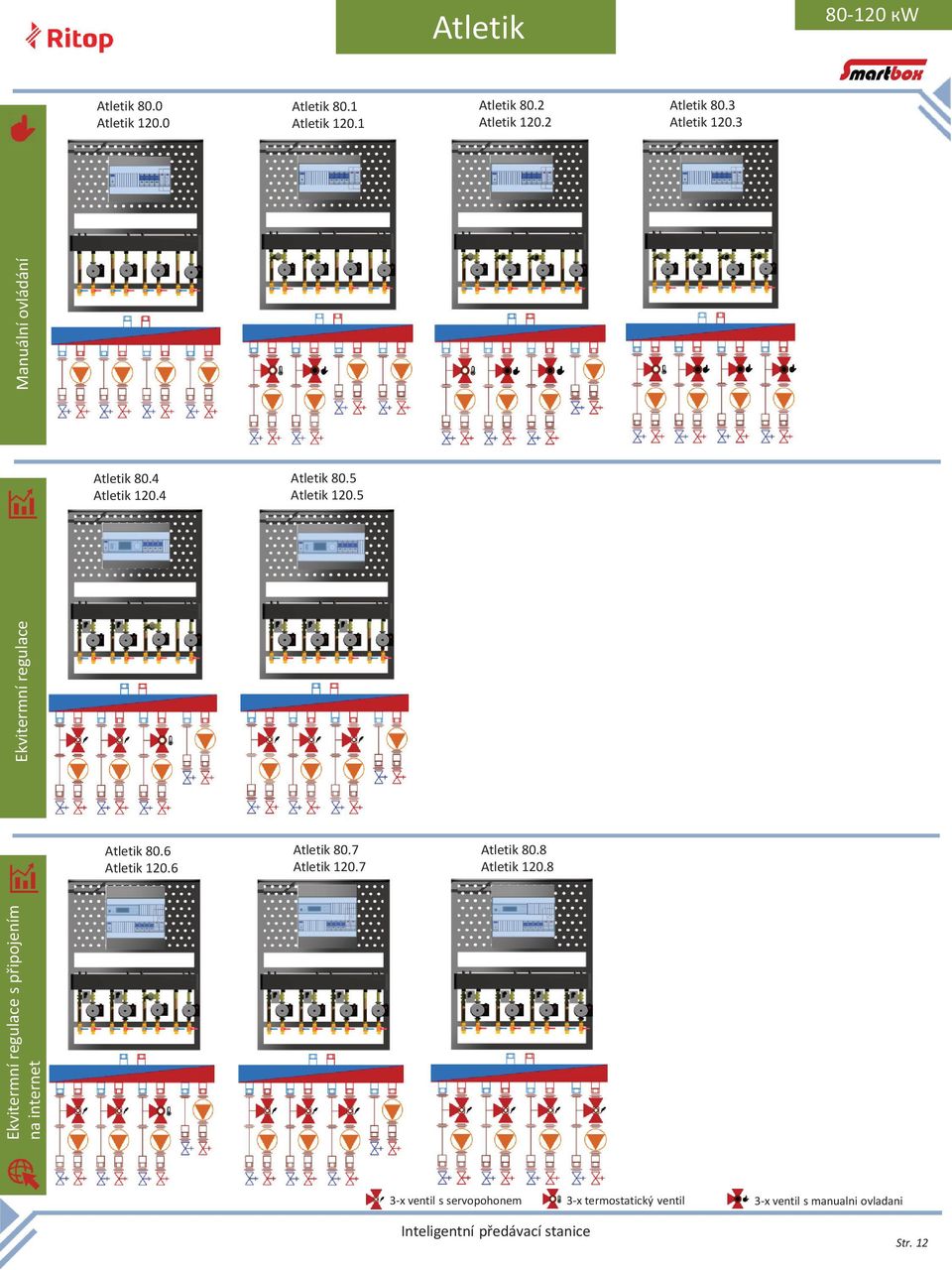

12 кw Atletik Atletik 80.1 Atletik Atletik 80.4 Atletik Atletik 80.5 Atletik Atletik 80.2 Atletik Atletik 80.3 Atletik Ekvitermní regulace Manuální ovládání Atletik 80.0 Atletik Atletik 80.7 Atletik Atletik 80.8 Atletik Ekvitermní regulace s připojením na internet Atletik 80.6 Atletik x ventil s servopohonem 3-x termostatický ventil 3-x ventil s manualni ovladani Str. 12

13 кw Profi Profi 80.1 Profi Profi 80.2 Profi Profi 80.3 Profi Manuální ovládání Profi 80.0 Profi Profi 80.5 Profi Profi 80.6 Profi Profi 80.7 Profi Ekvitermní regulace Profi 80.4 Profi Ekvitermní regulace s připojením na internet Profi 80.8 Profi x ventil s servopohonem 3-x termostatický ventil 3-x ventil s manualni ovladani Str. 13

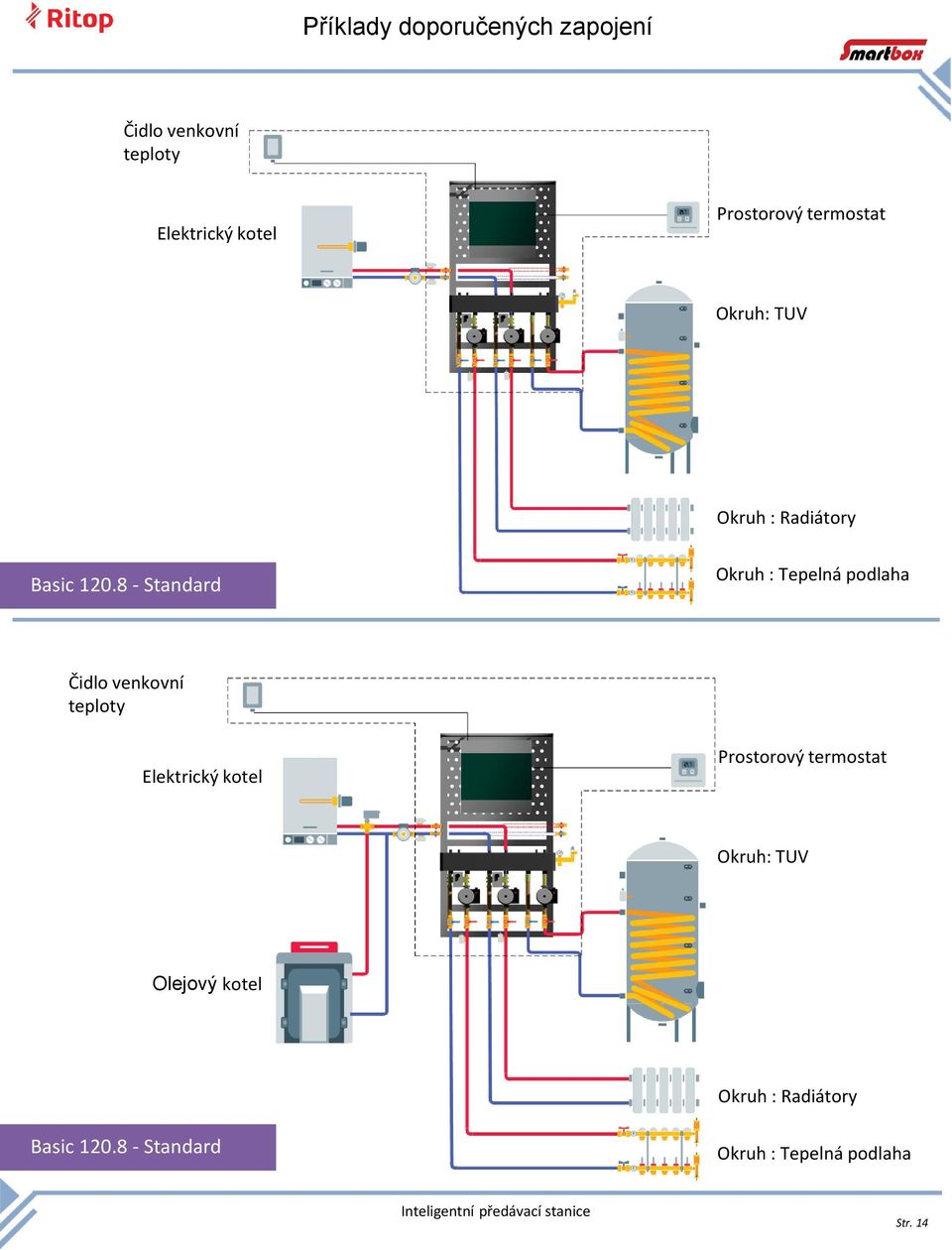

14 Příklady doporučených zapojení Čidlo venkovní teploty Elektrický kotel Prostorový termostat Okruh: TUV Okruh : Radiátory Basic Standard Okruh : Tepelná podlaha Čidlo venkovní teploty Elektrický kotel Prostorový termostat Okruh: TUV Olejový kotel Okruh : Radiátory Basic Standard Okruh : Tepelná podlaha Str. 14

15 Příklady doporučených zapojení Čidlo venkovní teploty Elektrický kotel Prostorový termostat Okruh: TUV Kotel na tuhá paliva-krb Aku Okruh : Radiátory Basic Standard Okruh : Tepelná podlaha Atletik Na zakázku Bazén 3 patro 8кW Čidlo venkovní teploty 80 litru 2 patro 10кW 1 patro 10кW WiFi sít Olejový kotel 60 kw 300 litru Str. 15

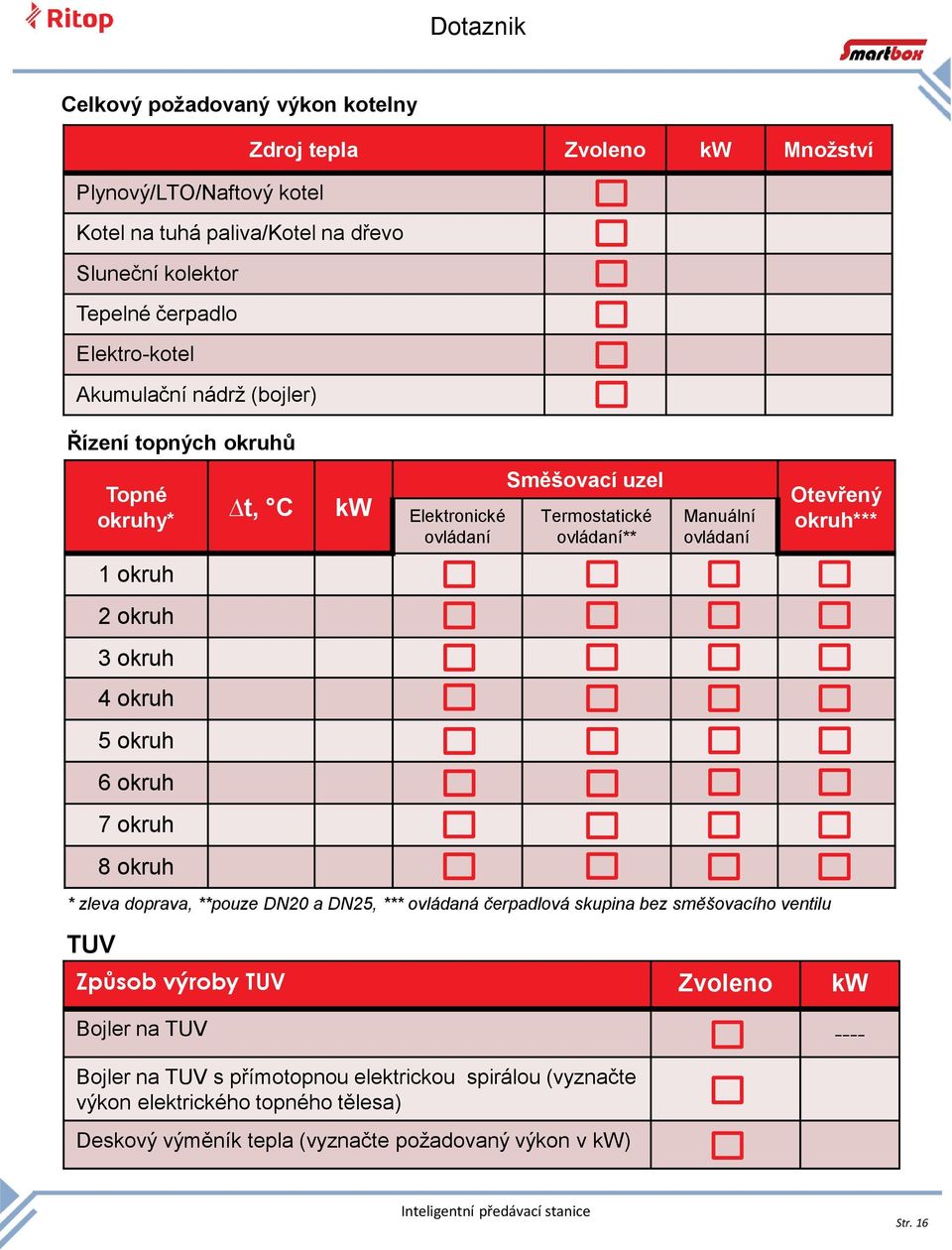

16 Dotaznik Celkový požadovaný výkon kotelny Plynový/LTO/Naftový kotel Kotel na tuhá paliva/kotel na dřevo Sluneční kolektor Tepelné čerpadlo Elektro-kotel Akumulační nádrž (bojler) Řízení topných okruhů Topné okruhy* 1 okruh 2 okruh 3 okruh 4 okruh 5 okruh 6 okruh 7 okruh 8 okruh Zdroj tepla Zvoleno kw Množství t, C kw Elektronické ovládaní Směšovací uzel Termostatické ovládaní** Manuální ovládaní * zleva doprava, **pouze DN20 a DN25, *** ovládaná čerpadlová skupina bez směšovacího ventilu Otevřený okruh*** TUV Způsob výroby TUV Zvoleno kw Bojler na TUV ---- Bojler na TUV s přímotopnou elektrickou spirálou (vyznačte výkon elektrického topného tělesa) Deskový výměník tepla (vyznačte požadovaný výkon v kw) Str. 16

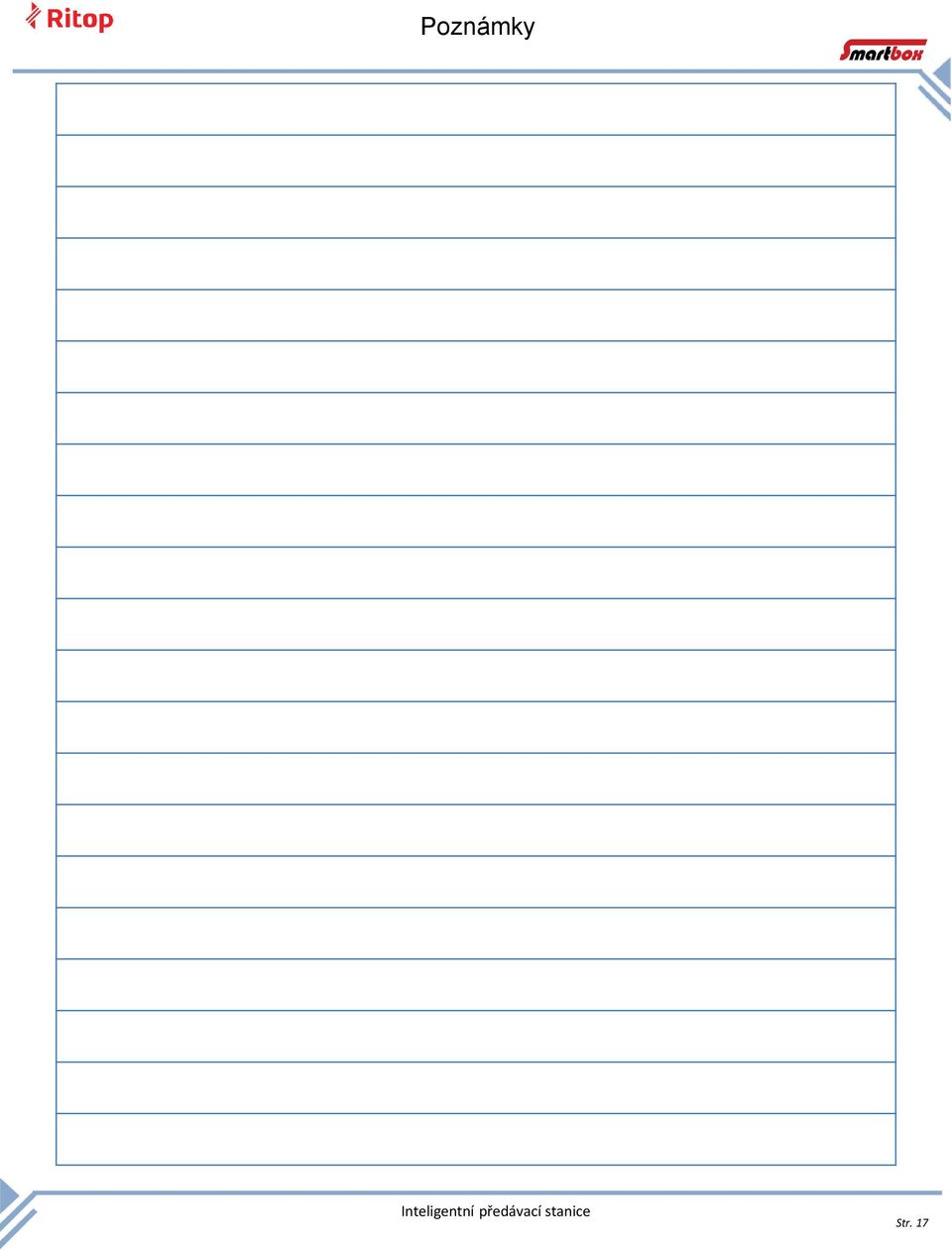

17 Poznámky Str. 17

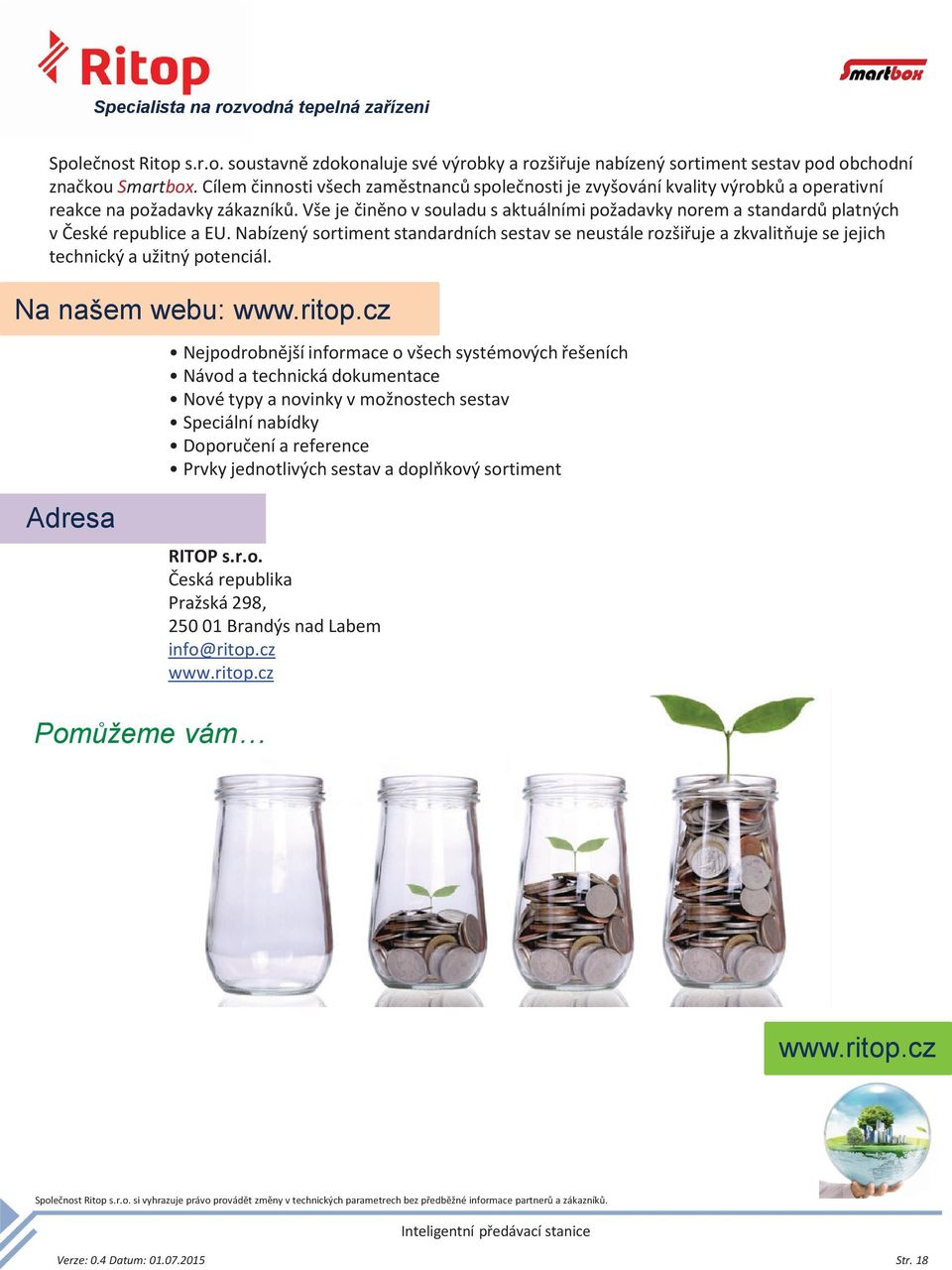

18 Specialista na rozvodná tepelná zařízeni Společnost Ritop s.r.o. soustavně zdokonaluje své výrobky a rozšiřuje nabízený sortiment sestav pod obchodní značkou Smartbox. Cílem činnosti všech zaměstnanců společnosti je zvyšování kvality výrobků a operativní reakce na požadavky zákazníků. Vše je činěno v souladu s aktuálními požadavky norem a standardů platných v České republice a EU. Nabízený sortiment standardních sestav se neustále rozšiřuje a zkvalitňuje se jejich technický a užitný potenciál. Na našem webu: Nejpodrobnější informace o všech systémových řešeních Návod a technická dokumentace Nové typy a novinky v možnostech sestav Speciální nabídky Doporučení a reference Prvky jednotlivých sestav a doplňkový sortiment Adresa RITOP s.r.o. Česká republika Pražská 298, Brandýs nad Labem info@ritop.cz Pomůžeme vám Společnost Ritop s.r.o. si vyhrazuje právo provádět změny v technických parametrech bez předběžné informace partnerů a zákazníků. Verze: 0.4 Datum: Str. 18
