Úspory Komfort Jistota od jodného dodavatele Na cestě V práce V domácností Katalog schémat zapojení inteligentních předávacích stanic tepla RITbox

Transkript

1 Úspory Komfort Jistota od jodného dodavatele Na cestě V práce V domácností Katalog schémat zapojení inteligentních předávacích stanic tepla RITbox

2 Vážené dámy a pánové, zákazníci a obchodní partneři Vaší pozornosti nabízíme katalog schémat zapojení inteligentních předávacích stanic tepla od společnosti Ritop s.r.o. pro rychlou a snadnou montáž pod obchodním označením Ritbox. Společnost Ritop s.r.o. je spolehlivým partnerem, která má vlastní výrobní kapacity. Společnost je schopna uspokojit požadavky i toho nejnáročnějšího zákazníka. Kvalita vyráběných a dodávaných rozdělovačů odpovídá všem standardům EU. Ve společnosti Ritop s.r.o. pracuje mladý, motivovaný, vysoce kvalifikovaný kolektiv odborníků. Tito lidé jsou schopni rychle a kvalitně nabídnout zákazníkovi odpovídající řešení všech požadavků. Takovýto postup zaručuje úspěšný rozvoj technologií a posílení celé společnosti na trhu. Pro partnery a zákazníky provádí společnost pravidelná školení a certifikaci aplikátorů. Rychlá a snadná montáž Inteligentní řízení Inteligentně řízené rozdělovače tepla pro rychlou a snadnou montáž - představují kompletní rozvody tepla podle stanoveného projektu. Celá konstrukce je smontována na rámu, který je možno umístit na stěnu nebo na zem technické místnosti. Nabízené řešení nevyžaduje žádných dalších doplňků. Ritbox se pouze z jedné strany připojí ke zdroji tepla kotly a z druhé strany k tepelné soustavě. Množství topných okruhů a jejich druh je možno vybírat zcela libovolně. Úspora Energie Do nabídky našeho řešení je možno doplnit i kompletní systém řízení umožňující obsluhu nejenom rozdělovače závislého na vnějších povětrnostních podmínkách, ale také řízení teplot v jednotlivých vytápěných prostorách. Technologie umožňuje řídit klimatizaci, uzavírání vody v případě havárie, odepínání elektrických okruhů při opuštění domu, vypínání osvětlení, řídit kamerový bezpečnostní okruhy, otevírat a zavírat žaluzie a další prvky technologie inteligentního domu. Jako ovládací panel celé technologie je možno použít Vámi používané prostředky, například tablety, domácí počítač, notebook a nebo chytrý telefon. Stručně řečeno jakékoli zařízení mající přístup k internetu nebo do bezdrátové sítě WiFi. S využitím těchto řešení nejste závislí na bytovém termostatu, který nekazí celkový design Vašeho domu. V každém okamžiku a na každém místě světa můžete kontrolovat a řídit Vaši kotelnu, teplotu v domě. V okamžiku kdy dojde k poruše technologie, nebo některých prvků inteligence, obdržíte Vy a Vaše servisní služba informaci o vzniklé situaci. Str. 2

3 Obsah Schémata vhodné pro otopné systémy které jsou napojeny na CZT APP1-3 Schémata vhodné pro otopné systémy které jsou napojeny na plynový kotel APP4-6 Schémata vhodné pro otopné systémy které jsou napojeny na kotel na tuhá paliva a přímotopný elektrokotel jako druhotný zdroj tepla APP7-9 Schémata vhodné pro otopné systémy které jsou napojeny na kotel na tuhá paliva APP10-12 Schémata vhodné pro otopné systémy které jsou napojeny na krb APP13-15 Schémata vhodné pro otopné systémy které jsou napojeny na plynový/elektro kotel a solární kolektory APP16-19 Schémata vhodné pro otopné systémy které jsou napojeny na plynový/elektro kotel, solární kolektory a ohřev bazénu APP20-22 Str. 3

4 Obsah Schémata vhodné pro otopné systémy které jsou napojeny na kotel na lehký topný olej, přímotopný elektrokotel jako druhotným zdrojem tepla APP23-25 Schémata vhodné pro otopné systémy které jsou napojeny na tepelné čerpadlo vzduch-voda a solární kolektory APP26-27 Str. 4

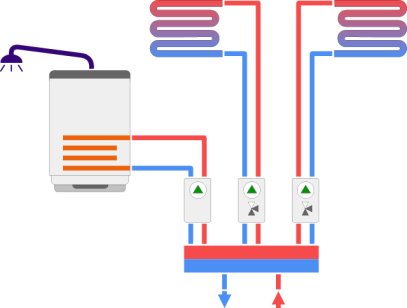

5 CZT- (centrální zásobování teplem - horkovod) APP1 Příkladová aplikace zapojení s jedním topným okruhem a s okruhem pro ohřev TUV. - čerpadlo primárního okruhu Mini-6 APP2 Příkladová aplikace zapojení s dvěma topnými okruhy. - čerpadlo primárního okruhu Mini-7 Mini-8 APP3 Příkladová aplikace zapojení s dvěma topnými okruhy a s okruhem pro ohřev TUV. - čerpadlo primárního okruhu Basic-6 Str. 5

6 Plynový kotel APP4 Příkladová aplikace zapojení s plynovým kotlem, jedním topným okruhem a okruhem pro ohřev TUV. - kotlové čerpadlo Mini-6 APP5 Příkladová aplikace zapojení s plynovým kotlem a dvěma topnými okruhy. - kotlové čerpadlo Mini-7 Mini-8 APP6 Příkladová aplikace zapojení s plynovým kotlem, dvěma topnými okruhy a okruhem pro ohřev TUV. - kotlové čerpadlo Basic-6 Str. 6

7 Kotel na tuhá paliva a přímotopný elektrokotel APP9 APP7 Příkladová aplikace zapojení s kotlem na tuhá paliva, akumulační nádrží, jedním topným okruhem, okruhem pro ohřev TUV a s přímotopným elektrokotlem jako druhotným zdrojem tepla. - kotel na dřevo / tuhá paliva Mini-6 - přímotopný elektrokotel - zónový ventil akumulační nádrž / elektrokotel - APP ohřev TUV APP8 Příkladová aplikace zapojení s kotlem na tuhá paliva, akumulační nádrží, dvěma topným okruhy a s přímotopným elektrokotlem jako druhotným zdrojem tepla. - kotel na dřevo / tuhá paliva Mini-7 Mini-8 - APP9 přímotopný elektrokotel - zónový ventil akumulační nádrž / elektrokotel APP11 APP9 Příkladová aplikace zapojení s kotlem na tuhá paliva, akumulační nádrží, dvěma topným okruhy, okruhem pro ohřev TUV a s přímotopným elektrokotlem jako druhotným zdrojem APP10 tepla. - kotel na dřevo / tuhá paliva Basic-6 - přímotopný elektrokotel - zónový ventil akumulační nádrž / elektrokotel Str. 7

8 Kotel na tuhá paliva APP9 APP10 Příkladová aplikace zapojení s kotlem na tuhá paliva, akumulační nádrží, topným okruhem, okruhem pro ohřev TUV. - kotel na dřevo / tuhá paliva Mini-6 APP11 Příkladová aplikace zapojení s kotlem na tuhá paliva, akumulační nádrží a dvěma topnými okruhy. - kotel na dřevo / tuhá paliva Mini-7 Mini-8 APP12 Příkladová aplikace zapojení s kotlem na tuhá paliva, akumulační nádrží, dvěma topnými okruhy a okruhem pro ohřev TUV. - kotel na dřevo / tuhá paliva Basic-6 Str. 8

9 Krb / krbová kamna APP13 APP1 Příkladová aplikace zapojení s krbem, akumulační nádrží, topným okruhem a okruhem pro ohřev TUV. - krb / krbová kamna Mini-6 APP14 Příkladová aplikace zapojení s krbem, akumulační nádrží a dvěma topnými okruhy. - krb / krbová kamna Mini-7 Mini-8 APP15 Příkladová aplikace zapojení s krbem, akumulační nádrží, dvěma topnými okruhy a okruhem pro ohřev TUV. - kotel na dřevo / tuhá paliva Econom-6 Basic-6 Econom-8 Basic-6 Str. 9

10 Plynový/elektro kotel a solární kolektory APP16 Příkladová aplikace zapojení s plynovým kotlem, jedním topným okruhem, s okruhem pro ohřev TUV kotlem a se solárním okruhem pro ohřev TUV. - kotlové čerpadlo kotlem APP17 Příkladová aplikace zapojení s plynovým kotlem, dvěma topnými okruhy, s okruhem pro ohřev TUV kotlem a se solárním okruhem pro ohřev TUV. - kotlové čerpadlo kotlem APP18 Příkladová aplikace zapojení s plynovým kotlem, jedním topným okruhem, s okruhem pro ohřev jednoho ohřívače TUV kotlem a se solárním okruhem pro ohřev dvou ohřívačů TUV. - čerpadlo kotlové / aku nádrže - solární akumulační nádrž kotlem - elektrický ohřívač TUV APP19 Příkladová aplikace zapojení s plynovým kotlem, dvěma topnými okruhy, s okruhem pro ohřev jednoho ohřívače TUV kotlem a se solárním okruhem pro ohřev dvou ohřívačů TUV. - čerpadlo kotlové / aku nádrže - solární akumulační nádrž kotlem - elektrický ohřívač TUV Str. 10

11 Plynový / elektro kotel, solární kolektory a ohřev bazénu APP20 Příkladová aplikace zapojení s plynovým kotlem, jedním topným okruhem, s okruhy pro ohřev TUV a bazénu kotlem, se solárním okruhem pro ohřev TUV a akumulační nádrže pro ukládání solární energie pro pozdější ohřev TUV, bazénu a nebo pro přitápění. - čerpadlo kotlové / AKU nádrže - solární akumulační nádrž kotlem - ohřev bazénu kotlem - solární ohřev bazénu APP21 Příkladová aplikace zapojení s plynovým kotlem, dvěma topnými okruhy, s okruhy pro ohřev TUV a bazénu kotlem, se solárním okruhem pro ohřev ohřívače TUV a akumulační nádrže pro ukládání solární energie pro pozdější ohřev TUV, bazénu a nebo pro přitápění. - čerpadlo kotlové / AKU nádrže - solární akumulační nádrž kotlem - ohřev bazénu kotlem - solární ohřev bazénu APP22 Atletik-9 Příkladová aplikace zapojení s plynovým kotlem, třemi topnými okruhy, s okruhy pro ohřev TUV a bazénu kotlem, se solárním okruhem pro ohřev ohřívače TUV a akumulační nádrže pro ukládání solární energie pro pozdější ohřev TUV, bazénu a nebo pro přitápění. - čerpadlo kotlové / AKU nádrže - solární akumulační nádrž kotlem - ohřev bazénu kotlem - solární ohřev bazénu - tři topné okruhy Atletik-7 Str. 11

12 Kotel na plyn / lehký topný olej, přímotopný elektrokotel APP23 Příkladová aplikace zapojení s kotlem na plyn nebo lehký topný olej a s přímotopným elektrokotlem jako druhotným zdrojem tepla. - kotel na plyn / lehký topný olej - přímotopný elektrokotel - zónový ventil kotel na topný olej / elektrokotel APP24 Příkladová aplikace zapojení s kotlem na plyn nebo lehký topný olej a s přímotopným elektrokotlem jako druhotným zdrojem tepla. - kotel na plyn / lehký topný olej - přímotopný elektrokotel - zónový ventil kotel na topný olej / elektrokotel APP25 Příkladová aplikace zapojení s kotlem na plyn nebo lehký topný olej, s přímotopným elektrokotlem jako druhotným zdrojem tepla, dvěma topnými okruhy, okruhem pro ohřev TUV a bazénu - kotel na lehký topný olej Atletik-9 - přímotopný elektrokotel - Ohřev bazénu - zónový ventil kotel na topný olej / elektrokotel Str. 12

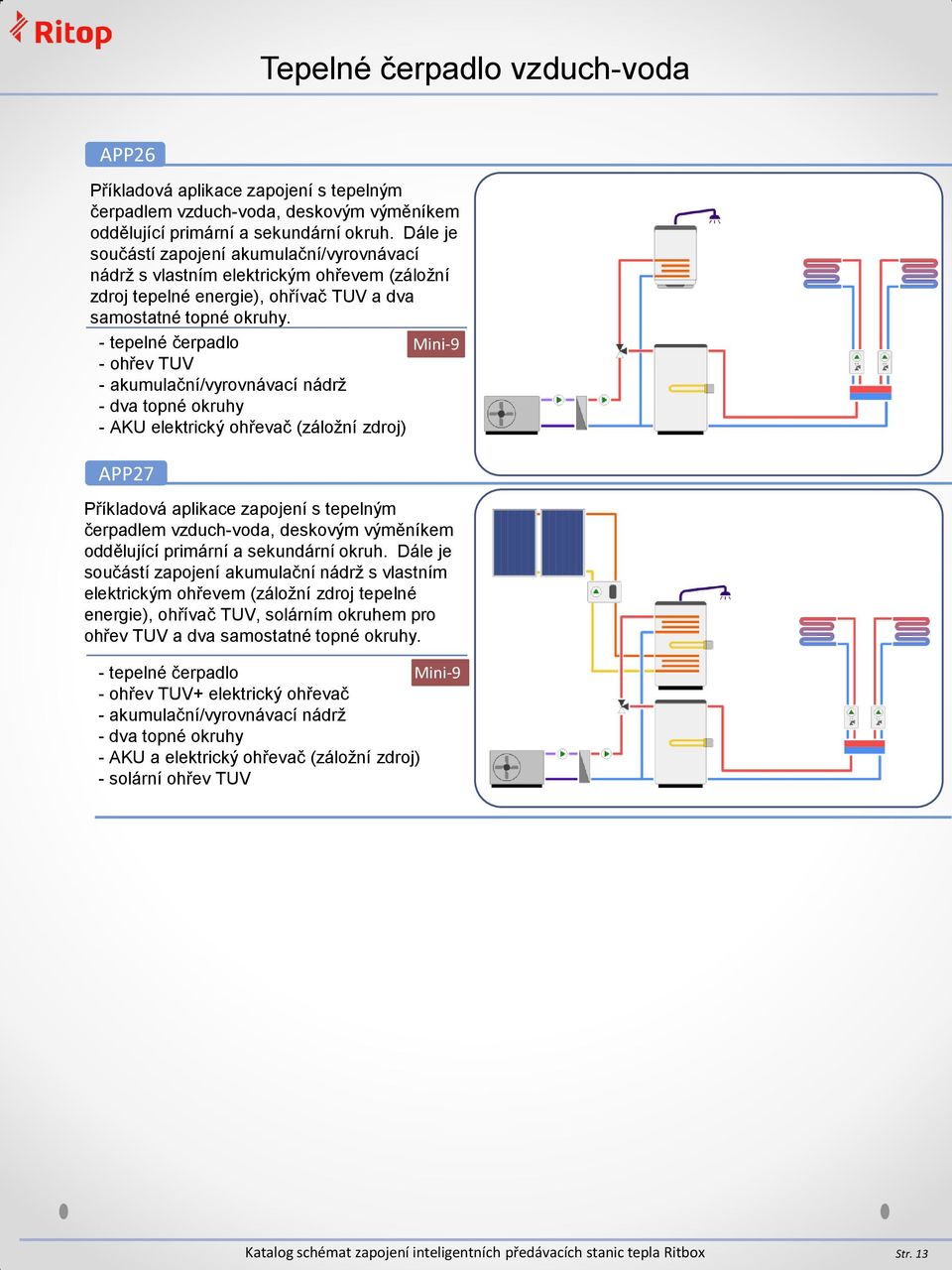

13 Tepelné čerpadlo vzduch-voda APP26 Příkladová aplikace zapojení s tepelným čerpadlem vzduch-voda, deskovým výměníkem oddělující primární a sekundární okruh. Dále je součástí zapojení akumulační/vyrovnávací nádrž s vlastním elektrickým ohřevem (záložní zdroj tepelné energie), ohřívač TUV a dva samostatné topné okruhy. - tepelné čerpadlo - akumulační/vyrovnávací nádrž - AKU elektrický ohřevač (záložní zdroj) APP27 Příkladová aplikace zapojení s tepelným čerpadlem vzduch-voda, deskovým výměníkem oddělující primární a sekundární okruh. Dále je součástí zapojení akumulační nádrž s vlastním elektrickým ohřevem (záložní zdroj tepelné energie), ohřívač TUV, solárním okruhem pro ohřev TUV a dva samostatné topné okruhy. - tepelné čerpadlo + elektrický ohřevač - akumulační/vyrovnávací nádrž - AKU a elektrický ohřevač (záložní zdroj) Str. 13

14 Specialista na rozvodná tepelná zařízeni Společnost Ritop s.r.o. soustavně zdokonaluje své výrobky a rozšiřuje nabízený sortiment sestav pod obchodní značkou Ritbox. Cílem činnosti všech zaměstnanců společnosti je zvyšování kvality výrobků a operativní reakce na požadavky zákazníků. Vše je činěno v souladu s aktuálními požadavky norem a standardů platných v České republice a EU. Nabízený sortiment standardních sestav se neustále rozšiřuje a zkvalitňuje se jejich technický a užitný potenciál. Na našem webu: Nejpodrobnější informace o všech systémových řešeních Návod a technická dokumentace Nové typy a novinky v možnostech sestav Speciální nabídky Doporučení a reference Prvky jednotlivých sestav a doplňkový sortiment Adresa RITOP s.r.o. Česká republika Pražská 298, Brandýs nad Labem info@ritop.cz Úspory Komfort Jistota Společnost Ritop s.r.o. si vyhrazuje právo provádět změny v technických parametrech bez předběžné informace partnerů a zákazníků. Verze: 0.6 Datum: Str. 14
