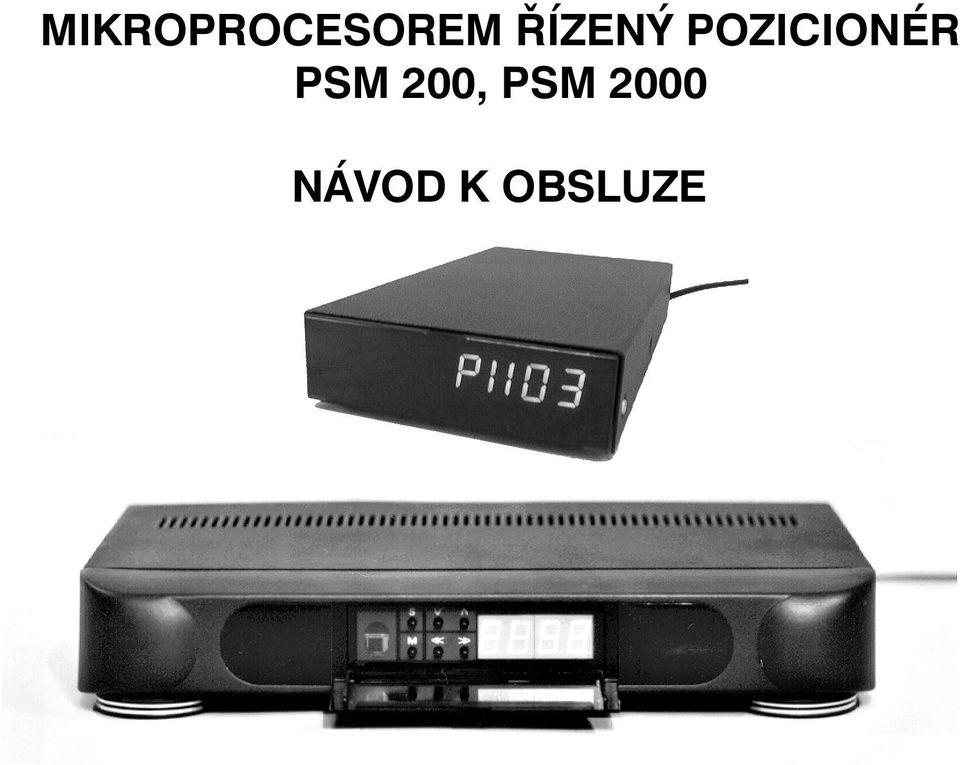

MIKROPROCESOREM ŘÍZENÝ POZICIONÉR PSM 200, PSM 2000 NÁVOD K OBSLUZE
|
|
- Ludvík Svoboda
- před 8 lety
- Počet zobrazení:
Transkript
1 MIKROPROCESOREM ŘÍZENÝ POZICIONÉR PSM 200, PSM 2000 NÁVOD K OBSLUZE
2

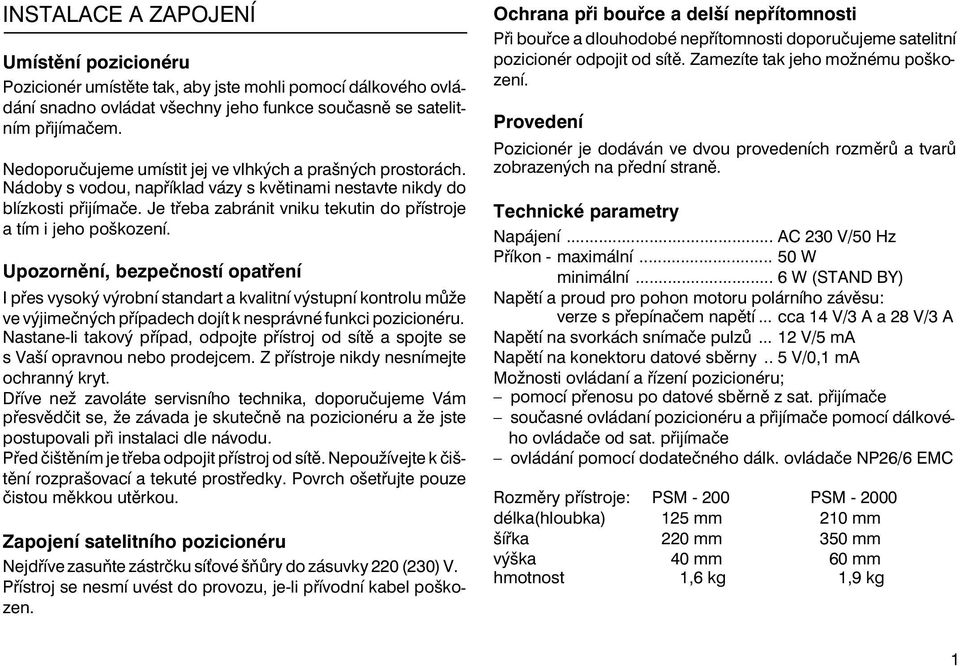

3 INSTALACE A ZAPOJENÍ Umístění pozicionéru Pozicionér umístěte tak, abyjste mohli pomocí dálkového ovládání snadno ovládat všechnyjeho funkce současně se satelitním přijímačem. Nedoporučujeme umístit jej ve vlhkých a prašných prostorách. Nádobys vodou, například vázys květinami nestavte nikdydo blízkosti přijímače. Je třeba zabránit vniku tekutin do přístroje a tím i jeho poškození. Upozornění, bezpečností opatření I přes vysoký výrobní standart a kvalitní výstupní kontrolu může ve výjimečných případech dojít k nesprávné funkci pozicionéru. Nastane-li takový případ, odpojte přístroj od sítě a spojte se s Vaší opravnou nebo prodejcem. Z přístroje nikdynesnímejte ochranný kryt. Dříve než zavoláte servisního technika, doporučujeme Vám přesvědčit se, že závada je skutečně na pozicionéru a že jste postupovali při instalaci dle návodu. Před čištěním je třeba odpojit přístroj od sítě. Nepoužívejte k čištění rozprašovací a tekuté prostředky. Povrch ošetřujte pouze čistou měkkou utěrkou. Zapojení satelitního pozicionéru Nejdříve zasuňte zástrčku sí ové šňůrydo zásuvky220 (230) V. Přístroj se nesmí uvést do provozu, je-li přívodní kabel poškozen. Ochrana při bouřce a delší nepřítomnosti Při bouřce a dlouhodobé nepřítomnosti doporučujeme satelitní pozicionér odpojit od sítě. Zamezíte tak jeho možnému poškození. Provedení Pozicionér je dodáván ve dvou provedeních rozměrů a tvarů zobrazených na přední straně. Technické parametry Napájení... AC 230 V/50 Hz Příkon - maximální W minimální... 6 W (STAND BY) Napětí a proud pro pohon motoru polárního závěsu: verze s přepínačem napětí... cca 14 V/3 Aa28V/3A Napětí na svorkách snímače pulzů V/5 ma Napětí na konektoru datové sběrny.. 5 V/0,1 ma Možnosti ovládaní a řízení pozicionéru; pomocí přenosu po datové sběrně z sat. přijímače současné ovládaní pozicionéru a přijímače pomocí dálkového ovládače od sat. přijímače ovládání pomocí dodatečného dálk. ovládače NP26/6 EMC Rozměrypřístroje: PSM PSM délka(hloubka) 125 mm 210 mm šířka 220 mm 350 mm výška 40 mm 60 mm hmotnost 1,6 kg 1,9 kg 1

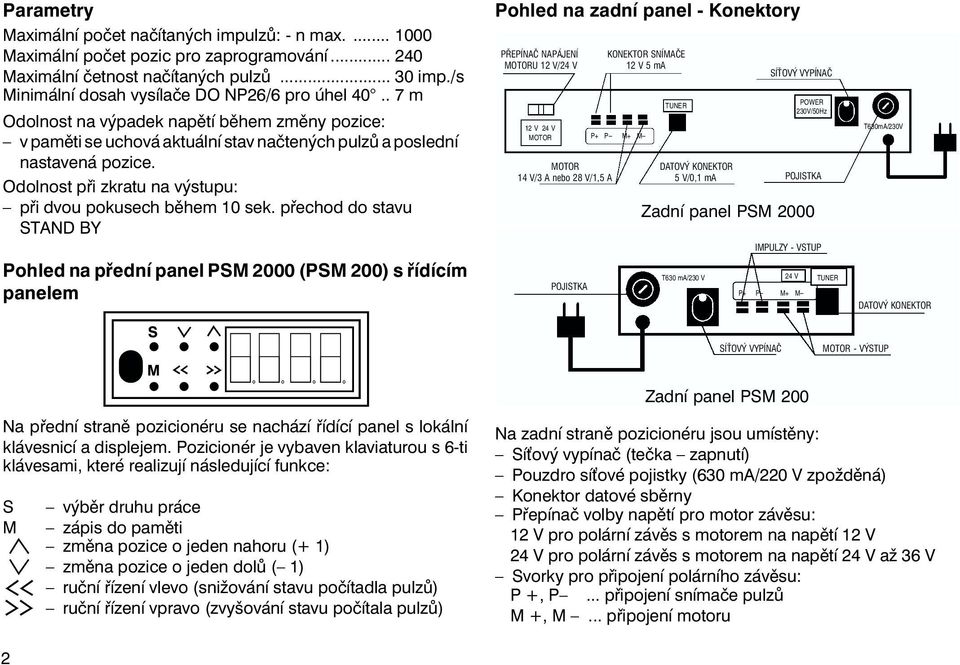

4 Parametry Maximální počet načítaných impulzů: - n max Maximální počet pozic pro zaprogramování Maximální četnost načítaných pulzů imp./s Minimální dosah vysílače DO NP26/6 pro úhel m Odolnost na výpadek napětí během změnypozice: v paměti se uchová aktuální stav načtených pulzů a poslední nastavená pozice. Odolnost při zkratu na výstupu: při dvou pokusech během 10 sek. přechod do stavu STAND BY Pohled na přední panel PSM 2000 (PSM 200) s řídícím panelem Pohled na zadní panel - Konektory PŘEPÍNAČ NAPÁJENÍ MOTORU 12 V/24 V 12 V 24 V MOTOR MOTOR 14 V/3 A nebo28 V/1,5 A POJISTKA KONEKTOR SNÍMAČE 12 V 5 ma P+ P M+ M TUNER DATOVÝ KONEKTOR 5 V/0,1 ma SÍŤOVÝ VYPÍNAČ POWER 230V/50Hz POJISTKA Zadní panel PSM 2000 T630 ma/230 V IMPULZY - VSTUP 24 V P+ P M+ M TUNER T630mA/230V DATOVÝ KONEKTOR SÍŤOVÝ VYPÍNAČ MOTOR - VÝSTUP Na přední straně pozicionéru se nachází řídící panel s lokální klávesnicí a displejem. Pozicionér je vybaven klaviaturou s 6-ti klávesami, které realizují následující funkce: S M výběr druhu práce zápis do paměti změna pozice o jeden nahoru (+ 1) změna pozice o jeden dolů ( 1) ruční řízení vlevo (snižování stavu počítadla pulzů) ruční řízení vpravo (zvyšování stavu počítala pulzů) Zadní panel PSM 200 Na zadní straně pozicionéru jsou umístěny: Sí ový vypínač (tečka zapnutí) Pouzdro sí ové pojistky(630 ma/220 V zpožděná) Konektor datové sběrny Přepínač volbynapětí pro motor závěsu: 12 V pro polární závěs s motorem na napětí 12 V 24 V pro polární závěs s motorem na napětí 24 V až 36 V Svorkypro připojení polárního závěsu: P +, P... připojení snímače pulzů M +, M... připojení motoru 2

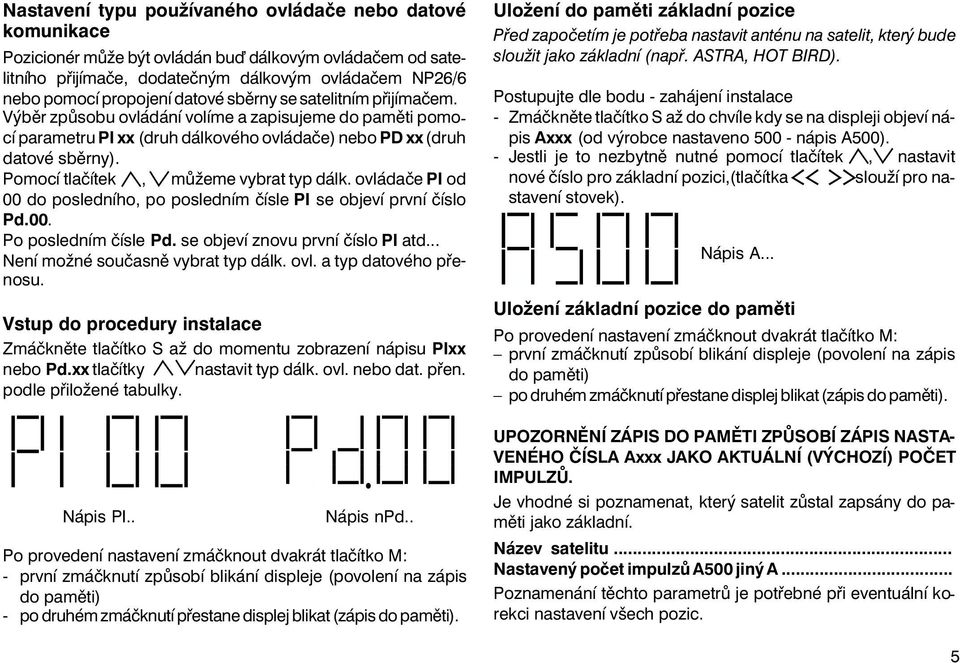

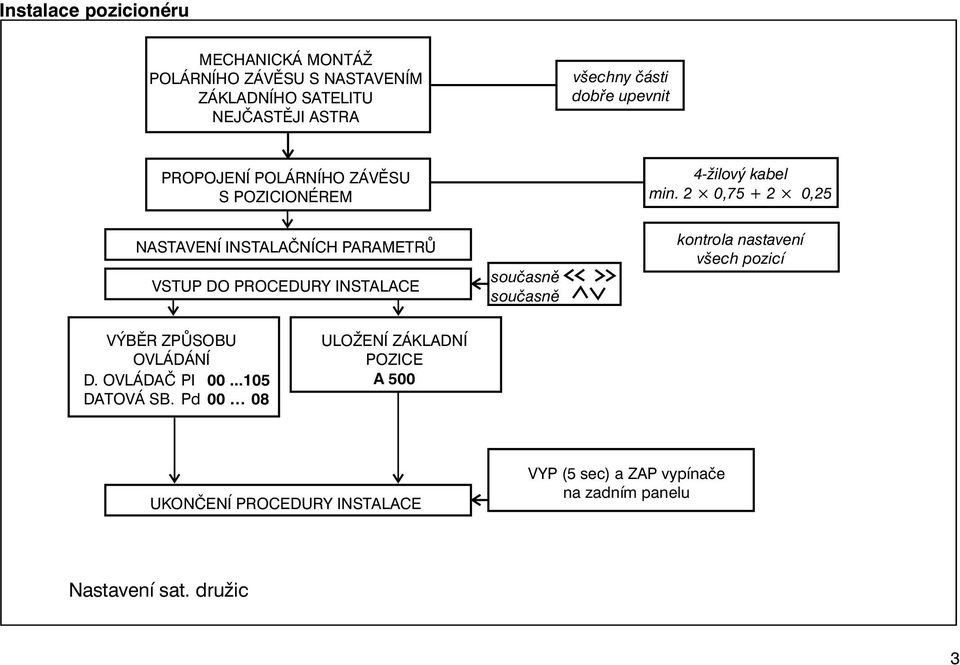

5 Instalace pozicionéru MECHANICKÁ MONTÁŽ POLÁRNÍHO ZÁVĚSU S NASTAVENÍM ZÁKLADNÍHO SATELITU NEJČASTĚJI ASTRA všechny části dobře upevnit PROPOJENÍ POLÁRNÍHO ZÁVĚSU S POZICIONÉREM 4-žilový kabel min.2 0,75+2 0,25 NASTAVENÍ INSTALAČNÍCH PARAMETRŮ VSTUP DO PROCEDURY INSTALACE současně současně kontrola nastavení všech pozicí VÝBĚR ZPŮSOBU OVLÁDÁNÍ PI Pd D. OVLÁDAČ DATOVÁ SB ULOŽENÍ ZÁKLADNÍ POZICE A 500 UKONČENÍ PROCEDURY INSTALACE VYP (5 sec) a ZAP vypínače na zadním panelu Nastavení sat. družic 3

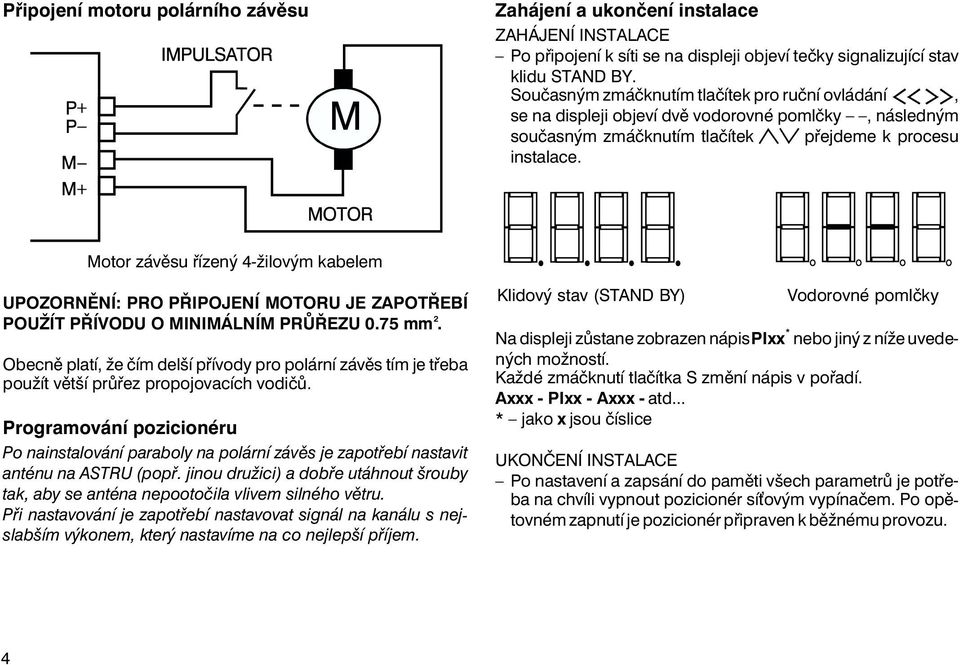

6 Připojení motoru polárního závěsu Zahájení a ukončení instalace ZAHÁJENÍ INSTALACE Po připojení k síti se na displeji objeví tečkysignalizující stav klidu STAND BY. Současným zmáčknutím tlačítek pro ruční ovládání, se na displeji objeví dvě vodorovné pomlčky, následným současným zmáčknutím tlačítek přejdeme k procesu instalace. Motor závěsu řízený 4-žilovým kabelem UPOZORNĚNÍ: PRO PŘIPOJENÍ MOTORU JE ZAPOTŘEBÍ POUŽÍT PŘÍVODU O MINIMÁLNÍM PRŮŘEZU 0.75 mm 2. Obecně platí, že čím delší přívodypro polární závěs tím je třeba použít větší průřez propojovacích vodičů. Programování pozicionéru Po nainstalování paraboly na polární závěs je zapotřebí nastavit anténu na ASTRU (popř. jinou družici) a dobře utáhnout šrouby tak, aby se anténa nepootočila vlivem silného větru. Při nastavování je zapotřebí nastavovat signál na kanálu s nejslabším výkonem, který nastavíme na co nejlepší příjem. Klidový stav (STAND BY) Vodorovné pomlčky Na displeji zůstane zobrazen nápispixx * nebo jiný z níže uvedených možností. Každé zmáčknutí tlačítka S změní nápis v pořadí. Axxx - PIxx - Axxx - atd... * jako x jsou číslice UKONČENÍ INSTALACE Po nastavení a zapsání do paměti všech parametrů je potřeba na chvíli vypnout pozicionér sí ovým vypínačem. Po opětovném zapnutí je pozicionér připraven k běžnému provozu. 4
7 Nastavení typu používaného ovládače nebo datové komunikace Pozicionér může být ovládán bu dálkovým ovládačem od satelitního přijímače, dodatečným dálkovým ovládačem NP26/6 nebo pomocí propojení datové sběrnyse satelitním přijímačem. Výběr způsobu ovládání volíme a zapisujeme do paměti pomocí parametru PI xx (druh dálkového ovládače) nebo PD xx(druh datové sběrny). Pomocí tlačítek, můžeme vybrat typ dálk. ovládače PI od 00 do posledního, po posledním čísle PI se objeví první číslo Pd.00. Po posledním čísle Pd. se objeví znovu první číslo PI atd... Není možné současně vybrat typ dálk. ovl. a typ datového přenosu. Vstup doprocedury instalace Zmáčkněte tlačítko S až do momentu zobrazení nápisu PIxx nebo Pd.xx tlačítkynastavit typ dálk. ovl. nebo dat. přen. podle přiložené tabulky. Nápis PI.. Nápis npd.. Po provedení nastavení zmáčknout dvakrát tlačítko M: - první zmáčknutí způsobí blikání displeje (povolení na zápis do paměti) - po druhém zmáčknutí přestane displej blikat (zápis do paměti). Uložení do paměti základní pozice Před započetím je potřeba nastavit anténu na satelit, který bude sloužit jako základní (např. ASTRA, HOT BIRD). Postupujte dle bodu - zahájení instalace - Zmáčkněte tlačítko S až do chvíle kdyse na displeji objeví nápis Axxx (od výrobce nastaveno nápis A500). - Jestli je to nezbytně nutné pomocí tlačítek, nastavit nové číslo pro základní pozici,(tlačítka slouží pro nastavení stovek). Nápis A... Uložení základní pozice do paměti Po provedení nastavení zmáčknout dvakrát tlačítko M: první zmáčknutí způsobí blikání displeje (povolení na zápis do paměti) po druhém zmáčknutí přestane displej blikat (zápis do paměti). UPOZORNĚNÍ ZÁPIS DO PAMĚTI ZPŮSOBÍ ZÁPIS NASTA- VENÉHO ČÍSLA Axxx JAKO AKTUÁLNÍ (VÝCHOZÍ) POČET IMPULZŮ. Je vhodné si poznamenat, který satelit zůstal zapsánydo paměti jako základní. Název satelitu... Nastavený počet impulzů A500 jiný A... Poznamenání těchto parametrů je potřebné při eventuální korekci nastavení všech pozic. 5

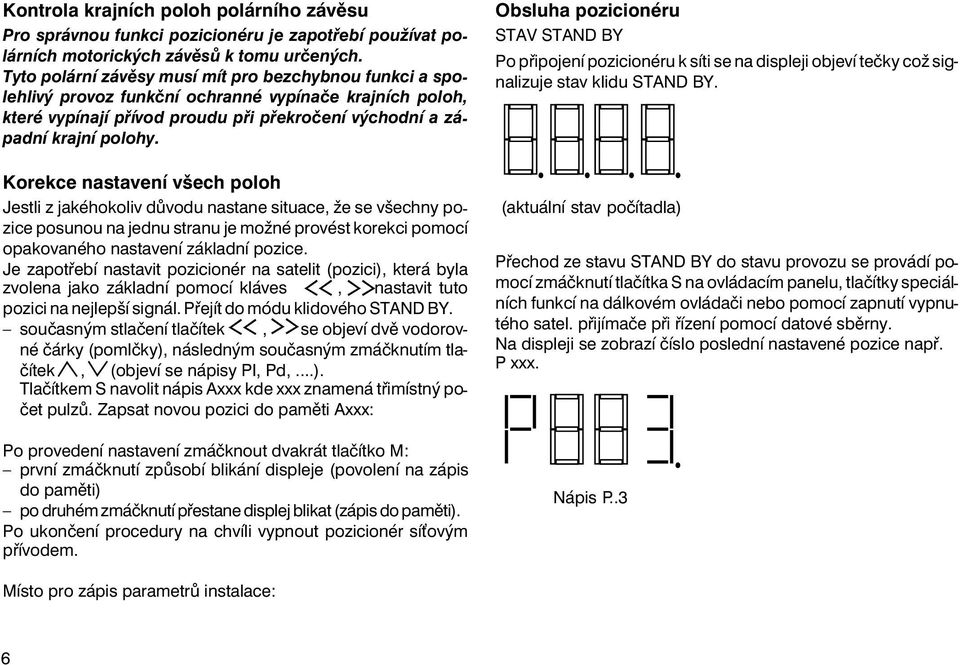

8 Kontrola krajních poloh polárního závěsu Pro správnou funkci pozicionéru je zapotřebí používat polárních motorických závěsů k tomu určených. Tyto polární závěsy musí mít pro bezchybnou funkci a spolehlivý provoz funkční ochranné vypínače krajních poloh, které vypínají přívod proudu při překročení východní a západní krajní polohy. Korekce nastavení všech poloh Jestli z jakéhokoliv důvodu nastane situace, že se všechnypozice posunou na jednu stranu je možné provést korekci pomocí opakovaného nastavení základní pozice. Je zapotřebí nastavit pozicionér na satelit (pozici), která byla zvolena jako základní pomocí kláves, nastavit tuto pozici na nejlepší signál. Přejít do módu klidového STAND BY. současným stlačení tlačítek, se objeví dvě vodorovné čárky(pomlčky), následným současným zmáčknutím tlačítek, (objeví se nápisypi, Pd,...). Tlačítkem S navolit nápis Axxx kde xxx znamená třimístný počet pulzů. Zapsat novou pozici do paměti Axxx: Po provedení nastavení zmáčknout dvakrát tlačítko M: první zmáčknutí způsobí blikání displeje (povolení na zápis do paměti) po druhém zmáčknutí přestane displej blikat (zápis do paměti). Po ukončení proceduryna chvíli vypnout pozicionér sí ovým přívodem. Obsluha pozicionéru STAV STAND BY Po připojení pozicionéru k síti se na displeji objeví tečkycož signalizuje stav klidu STAND BY. (aktuální stav počítadla) Přechod ze stavu STAND BY do stavu provozu se provádí pomocí zmáčknutí tlačítka S na ovládacím panelu, tlačítkyspeciálních funkcí na dálkovém ovládači nebo pomocí zapnutí vypnutého satel. přijímače při řízení pomocí datové sběrny. Na displeji se zobrazí číslo poslední nastavené pozice např. P xxx. Nápis P..3 Místo pro zápis parametrů instalace: 6

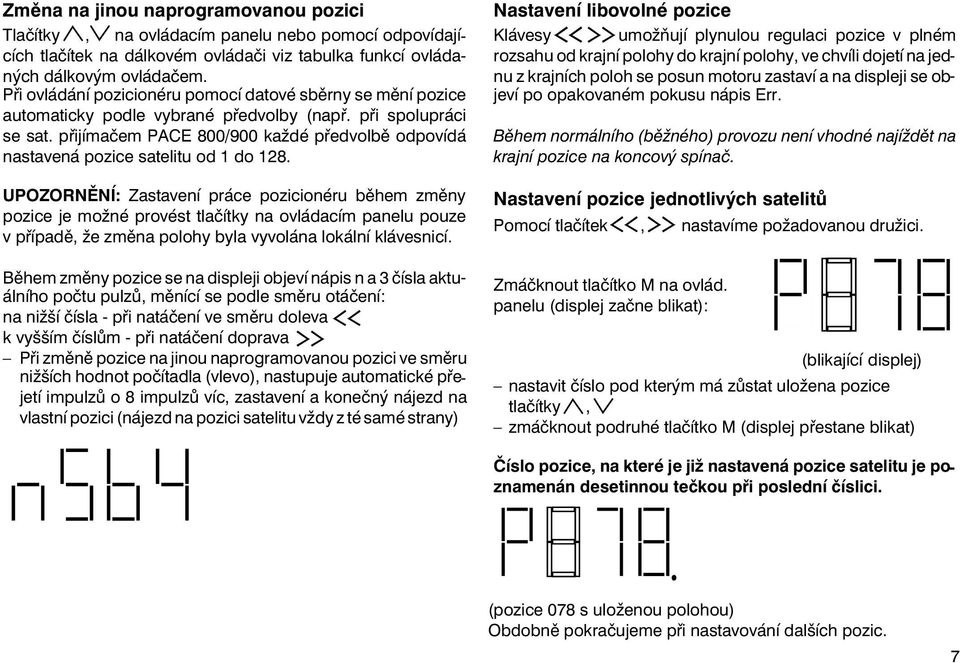

9 Změna na jinou naprogramovanou pozici Tlačítky, na ovládacím panelu nebo pomocí odpovídajících tlačítek na dálkovém ovládači viz tabulka funkcí ovládaných dálkovým ovládačem. Při ovládání pozicionéru pomocí datové sběrnyse mění pozice automatickypodle vybrané předvolby(např. při spolupráci se sat. přijímačem PACE 800/900 každé předvolbě odpovídá nastavená pozice satelitu od 1 do 128. UPOZORNĚNÍ: Zastavení práce pozicionéru během změny pozice je možné provést tlačítkyna ovládacím panelu pouze v případě, že změna polohy byla vyvolána lokální klávesnicí. Během změnypozice se na displeji objeví nápis n a 3 čísla aktuálního počtu pulzů, měnící se podle směru otáčení: na nižší čísla - při natáčení ve směru doleva k vyšším číslům - při natáčení doprava Při změně pozice na jinou naprogramovanou pozici ve směru nižších hodnot počítadla (vlevo), nastupuje automatické přejetí impulzů o 8 impulzů víc, zastavení a konečný nájezd na vlastní pozici (nájezd na pozici satelitu vždyz té samé strany) Nastavení libovolné pozice Klávesyumožňují plynulou regulaci pozice v plném rozsahu od krajní polohydo krajní polohy, ve chvíli dojetí na jednu z krajních poloh se posun motoru zastaví a na displeji se objeví po opakovaném pokusu nápis Err. Během normálního (běžného) provozu není vhodné najíždět na krajní pozice na koncový spínač. Nastavení pozice jednotlivých satelitů Pomocí tlačítek, nastavíme požadovanou družici. Zmáčknout tlačítko M na ovlád. panelu (displej začne blikat): (blikající displej) nastavit číslo pod kterým má zůstat uložena pozice tlačítky, zmáčknout podruhé tlačítko M (displej přestane blikat) Číslo pozice, na které je již nastavená pozice satelitu je poznamenán desetinnou tečkou při poslední číslici. (pozice 078 s uloženou polohou) Obdobně pokračujeme při nastavování dalších pozic. 7

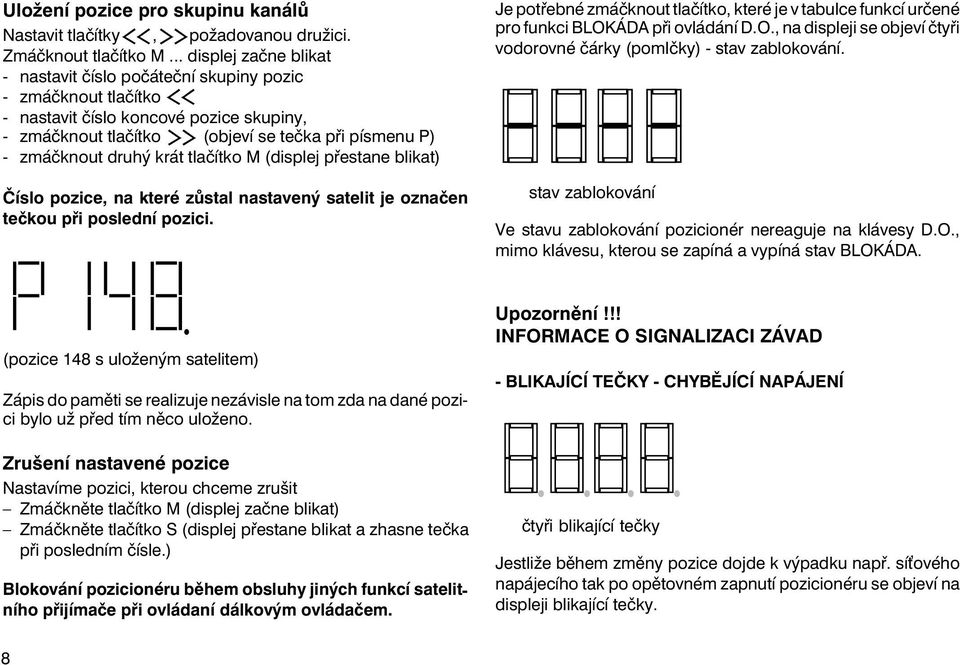

10 Uložení pozice pro skupinu kanálů Nastavit tlačítky, požadovanou družici. Zmáčknout tlačítko M... displej začne blikat - nastavit číslo počáteční skupinypozic - zmáčknout tlačítko - nastavit číslo koncové pozice skupiny, - zmáčknout tlačítko (objeví se tečka při písmenu P) - zmáčknout druhý krát tlačítko M (displej přestane blikat) Číslo pozice, na které zůstal nastavený satelit je označen tečkou při poslední pozici. Je potřebné zmáčknout tlačítko, které je v tabulce funkcí určené pro funkci BLOKÁDA při ovládání D.O., na displeji se objeví čtyři vodorovné čárky(pomlčky) - stav zablokování. stav zablokování Ve stavu zablokování pozicionér nereaguje na klávesyd.o., mimo klávesu, kterou se zapíná a vypíná stav BLOKÁDA. (pozice 148 s uloženým satelitem) Zápis do paměti se realizuje nezávisle na tom zda na dané pozici bylo už před tím něco uloženo. Zrušení nastavené pozice Nastavíme pozici, kterou chceme zrušit Zmáčkněte tlačítko M (displej začne blikat) Zmáčkněte tlačítko S (displej přestane blikat a zhasne tečka při posledním čísle.) Blokování pozicionéru během obsluhy jiných funkcí satelitního přijímače při ovládaní dálkovým ovládačem. Upozornění!!! INFORMACE O SIGNALIZACI ZÁVAD - BLIKAJÍCÍ TEČKY - CHYBĚJÍCÍ NAPÁJENÍ čtyři blikající tečky Jestliže během změnypozice dojde k výpadku např. sí ového napájecího tak po opětovném zapnutí pozicionéru se objeví na displeji blikající tečky. 8

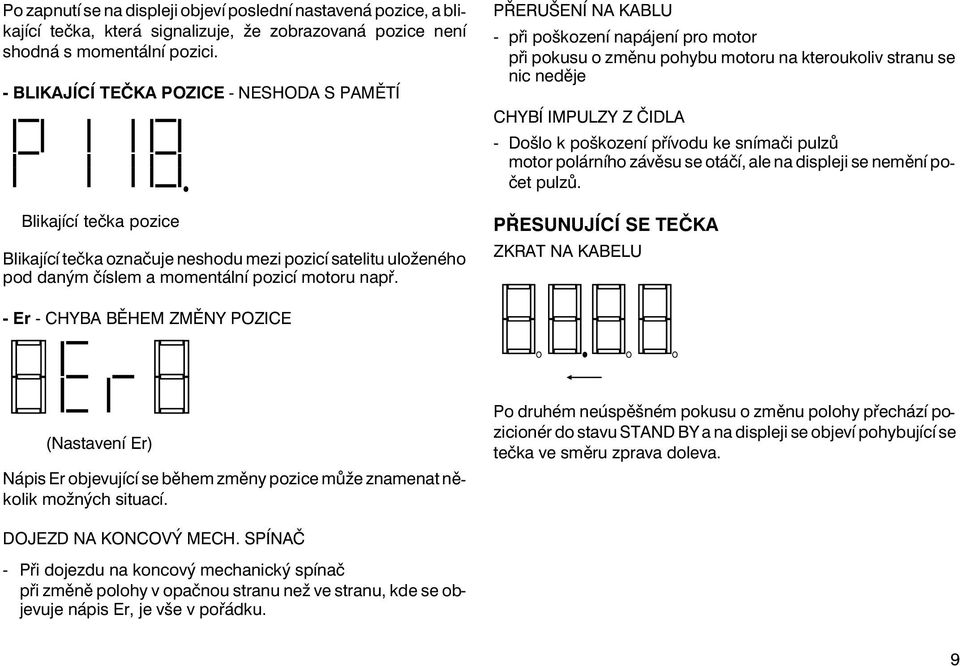

11 Po zapnutí se na displeji objeví poslední nastavená pozice, a blikající tečka, která signalizuje, že zobrazovaná pozice není shodná s momentální pozici. - BLIKAJÍCÍ TEČKA POZICE - NESHODA S PAMĚTÍ Blikající tečka pozice Blikající tečka označuje neshodu mezi pozicí satelitu uloženého pod daným číslem a momentální pozicí motoru např. PŘERUŠENÍ NA KABLU - při poškození napájení pro motor při pokusu o změnu pohybu motoru na kteroukoliv stranu se nic neděje CHYBÍ IMPULZY Z ČIDLA - Došlo k poškození přívodu ke snímači pulzů motor polárního závěsu se otáčí, ale na displeji se nemění počet pulzů. PŘESUNUJÍCÍ SE TEČKA ZKRAT NA KABELU -Er- CHYBA BĚHEM ZMĚNY POZICE (Nastavení Er) Nápis Er objevující se během změnypozice může znamenat několik možných situací. Po druhém neúspěšném pokusu o změnu polohypřechází pozicionér do stavu STAND BY a na displeji se objeví pohybující se tečka ve směru zprava doleva. DOJEZD NA KONCOVÝ MECH. SPÍNAČ - Při dojezdu na koncový mechanický spínač při změně polohyv opačnou stranu než ve stranu, kde se objevuje nápis Er, je vše v pořádku. 9

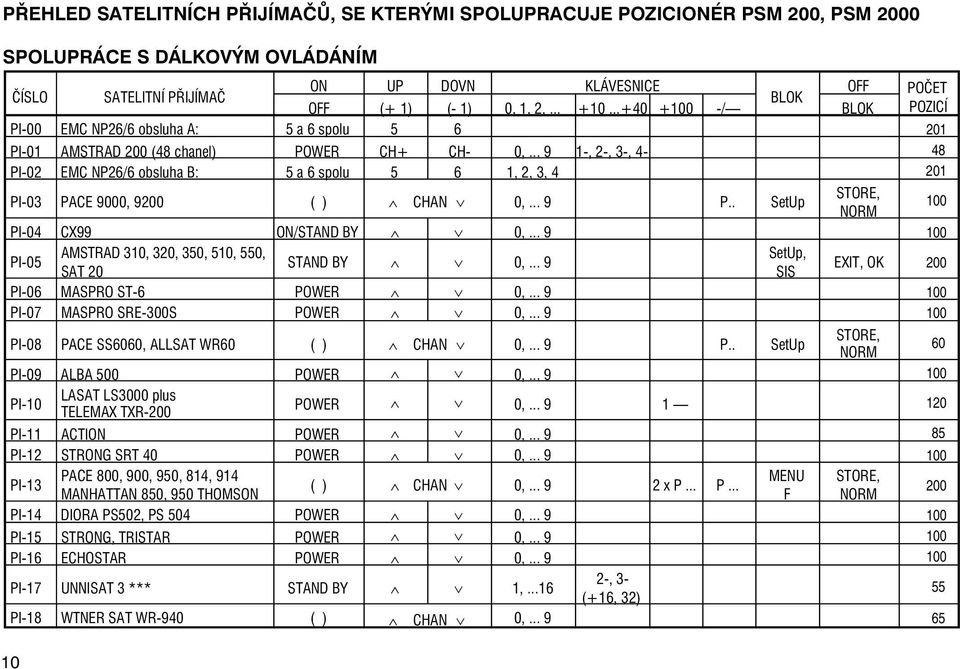

12 PŘEHLED SATELITNÍCH PŘIJÍMAČŮ, SE KTERÝMI SPOLUPRACUJE POZICIONÉR PSM 200, PSM 2000 SPOLUPRÁCE S DÁLKOVÝM OVLÁDÁNÍM ČÍSLO SATELITNÍ PŘIJÍMAČ ON UP DOVN KLÁVESNICE OFF POČET BLOK OFF (+ 1) (- 1) 0, 1, 2, / BLOK POZICÍ PI-00 EMC NP26/6 obsluha A: 5 a 6 spolu PI-01 AMSTRAD 200 (48 chanel) POWER CH+ CH- 0, , 2-, 3-, 4-48 PI-02 EMC NP26/6 obsluha B: 5 a 6 spolu 5 6 1, 2, 3, PI-03 PACE 9000, 9200 ( ) Ù CHAN Ú 0,... 9 P.. SetUp STORE, NORM 100 PI-04 CX99 ON/STAND BY Ù Ú 0, PI-05 AMSTRAD 310, 320, 350, 510, 550, SetUp, STAND BY Ù Ú 0,... 9 SAT 20 SIS EXIT, OK 200 PI-06 MASPRO ST-6 POWER Ù Ú 0, PI-07 MASPRO SRE-300S POWER Ù Ú 0, PI-08 PACE SS6060, ALLSAT WR60 ( ) Ù CHAN Ú 0,... 9 P.. SetUp STORE, NORM 60 PI-09 ALBA 500 POWER Ù Ú 0, PI-10 LASAT LS3000 plus TELEMAX TXR-200 POWER Ù Ú 0, PI-11 ACTION POWER Ù Ú 0, PI-12 STRONG SRT 40 POWER Ù Ú 0, PI-13 PACE 800, 900, 950, 814, 914 MENU STORE, () Ù CHAN Ú 0, x P... P... MANHATTAN 850, 950 THOMSON F NORM 200 PI-14 DIORA PS502, PS 504 POWER Ù Ú 0, PI-15 STRONG, TRISTAR POWER Ù Ú 0, PI-16 ECHOSTAR POWER Ù Ú 0, PI-17 UNNISAT 3 *** STAND BY Ù Ú 1, , 3- (+16, 32) 55 PI-18 WTNER SAT WR-940 ( ) Ù CHAN Ú 0,

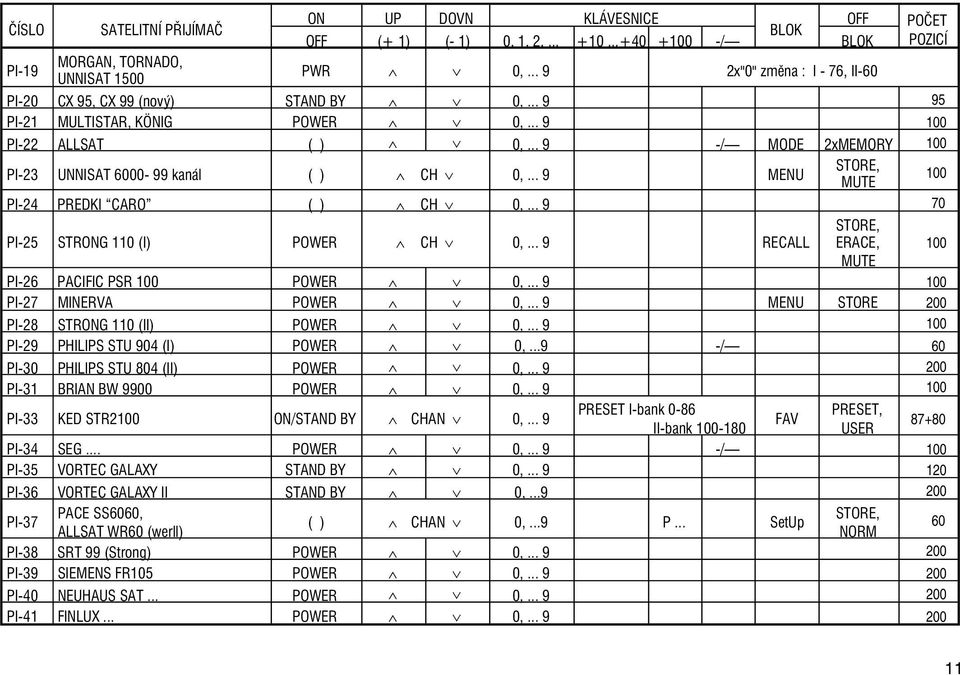

13 ČÍSLO SATELITNÍ PŘIJÍMAČ ON UP DOVN KLÁVESNICE OFF POČET BLOK OFF (+ 1) (- 1) 0, 1, 2, / BLOK POZICÍ PI-19 MORGAN, TORNADO, UNNISAT 1500 PWR Ù Ú 0, x"0" změna : I - 76, II-60 PI-20 CX 95, CX 99 (nový) STAND BY Ù Ú 0, PI-21 MULTISTAR, KÖNIG POWER Ù Ú 0, PI-22 ALLSAT ( ) Ù Ú 0, / MODE 2xMEMORY 100 PI-23 UNNISAT kanál ( ) Ù CH Ú 0,... 9 MENU STORE, MUTE 100 PI-24 PREDKI CARO ( ) Ù CH Ú 0, PI-25 STRONG 110 (I) POWER Ù CH Ú 0,... 9 RECALL STORE, ERACE, 100 MUTE PI-26 PACIFIC PSR 100 POWER Ù Ú 0, PI-27 MINERVA POWER Ù Ú 0,... 9 MENU STORE 200 PI-28 STRONG 110 (II) POWER Ù Ú 0, PI-29 PHILIPS STU 904 (I) POWER Ù Ú 0,...9 -/ 60 PI-30 PHILIPS STU 804 (II) POWER Ù Ú 0, PI-31 BRIAN BW 9900 POWER Ù Ú 0, PI-33 KED STR2100 ON/STAND BY Ù CHAN Ú 0,... 9 PRESET I-bank 0-86 PRESET, FAV II-bank USER PI-34 SEG... POWER Ù Ú 0, / 100 PI-35 VORTEC GALAXY STAND BY Ù Ú 0, PI-36 VORTEC GALAXY II STAND BY Ù Ú 0, PI-37 PACE SS6060, STORE, () Ù CHAN Ú 0,...9 P... SetUp ALLSAT WR60 (werll) NORM 60 PI-38 SRT 99 (Strong) POWER Ù Ú 0, PI-39 SIEMENS FR105 POWER Ù Ú 0, PI-40 NEUHAUS SAT... POWER Ù Ú 0, PI-41 FINLUX... POWER Ù Ú 0,

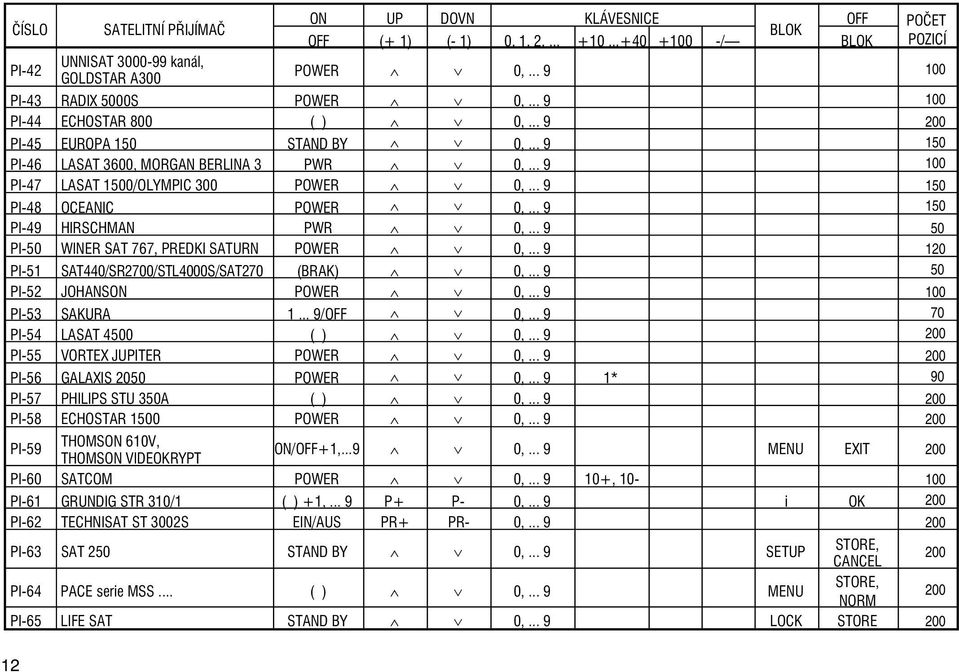

14 ČÍSLO SATELITNÍ PŘIJÍMAČ ON UP DOVN KLÁVESNICE OFF BLOK OFF (+ 1) (- 1) 0, 1, 2, / BLOK PI-42 UNNISAT kanál, GOLDSTAR A300 POWER Ù Ú 0, PI-43 RADIX 5000S POWER Ù Ú 0, PI-44 ECHOSTAR 800 ( ) Ù Ú 0, PI-45 EUROPA 150 STAND BY Ù Ú 0, PI-46 LASAT 3600, MORGAN BERLINA 3 PWR Ù Ú 0, PI-47 LASAT 1500/OLYMPIC 300 POWER Ù Ú 0, PI-48 OCEANIC POWER Ù Ú 0, PI-49 HIRSCHMAN PWR Ù Ú 0, PI-50 WINER SAT 767, PREDKI SATURN POWER Ù Ú 0, PI-51 SAT440/SR2700/STL4000S/SAT270 (BRAK) Ù Ú 0, PI-52 JOHANSON POWER Ù Ú 0, PI-53 SAKURA /OFF Ù Ú 0, PI-54 LASAT 4500 ( ) Ù Ú 0, PI-55 VORTEX JUPITER POWER Ù Ú 0, PI-56 GALAXIS 2050 POWER Ù Ú 0, * 90 PI-57 PHILIPS STU 350A ( ) Ù Ú 0, PI-58 ECHOSTAR 1500 POWER Ù Ú 0, PI-59 THOMSON 610V, THOMSON VIDEOKRYPT ON/OFF+1,...9 Ù Ú 0,... 9 MENU EXIT 200 PI-60 SATCOM POWER Ù Ú 0, , PI-61 GRUNDIG STR 310/1 ( ) +1,... 9 P+ P- 0,... 9 i OK 200 PI-62 TECHNISAT ST 3002S EIN/AUS PR+ PR- 0, PI-63 SAT 250 STAND BY Ù Ú 0,... 9 SETUP STORE, CANCEL 200 PI-64 PACE serie MSS... ( ) Ù Ú 0,... 9 MENU STORE, NORM 200 PI-65 LIFE SAT STAND BY Ù Ú 0,... 9 LOCK STORE POČET POZICÍ

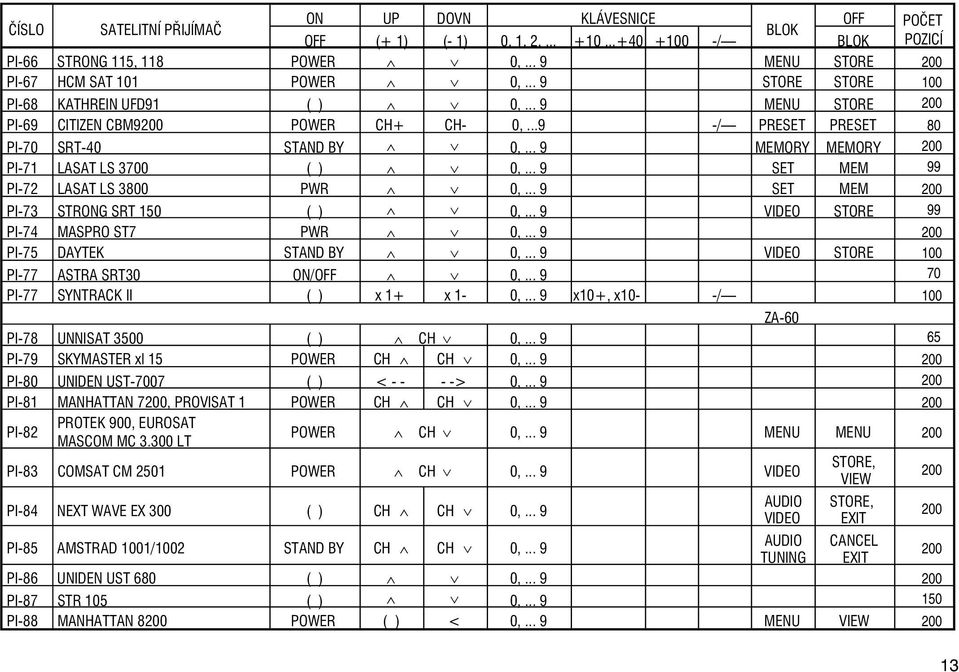

15 ČÍSLO SATELITNÍ PŘIJÍMAČ ON UP DOVN KLÁVESNICE OFF POČET BLOK OFF (+ 1) (- 1) 0, 1, 2, / BLOK POZICÍ PI-66 STRONG 115, 118 POWER Ù Ú 0,... 9 MENU STORE 200 PI-67 HCM SAT 101 POWER Ù Ú 0,... 9 STORE STORE 100 PI-68 KATHREIN UFD91 ( ) Ù Ú 0,... 9 MENU STORE 200 PI-69 CITIZEN CBM9200 POWER CH+ CH- 0,...9 -/ PRESET PRESET 80 PI-70 SRT-40 STAND BY Ù Ú 0,... 9 MEMORY MEMORY 200 PI-71 LASAT LS 3700 ( ) Ù Ú 0,... 9 SET MEM 99 PI-72 LASAT LS 3800 PWR Ù Ú 0,... 9 SET MEM 200 PI-73 STRONG SRT 150 ( ) Ù Ú 0,... 9 VIDEO STORE 99 PI-74 MASPRO ST7 PWR Ù Ú 0, PI-75 DAYTEK STAND BY Ù Ú 0,... 9 VIDEO STORE 100 PI-77 ASTRA SRT30 ON/OFF Ù Ú 0, PI-77 SYNTRACK II ( ) x 1+ x 1-0,... 9 x10+, x10- -/ 100 ZA-60 PI-78 UNNISAT 3500 ( ) Ù CH Ú 0, PI-79 SKYMASTER xl 15 POWER CH Ù CH Ú 0, PI-80 UNIDEN UST-7007 ( ) < > 0, PI-81 MANHATTAN 7200, PROVISAT 1 POWER CH Ù CH Ú 0, PI-82 PROTEK 900, EUROSAT MASCOM MC LT POWER Ù CH Ú 0,... 9 MENU MENU 200 PI-83 COMSAT CM 2501 POWER Ù CH Ú 0,... 9 VIDEO STORE, VIEW 200 PI-84 NEXT WAVE EX 300 ( ) CH Ù CH Ú 0,... 9 PI-85 AMSTRAD 1001/1002 STAND BY CH Ù CH Ú 0,... 9 AUDIO CANCEL TUNING EXIT 200 PI-86 UNIDEN UST 680 ( ) Ù Ú 0, PI-87 STR 105 ( ) Ù Ú 0, PI-88 MANHATTAN 8200 POWER ( ) < 0,... 9 MENU VIEW 200 AUDIO VIDEO STORE, EXIT

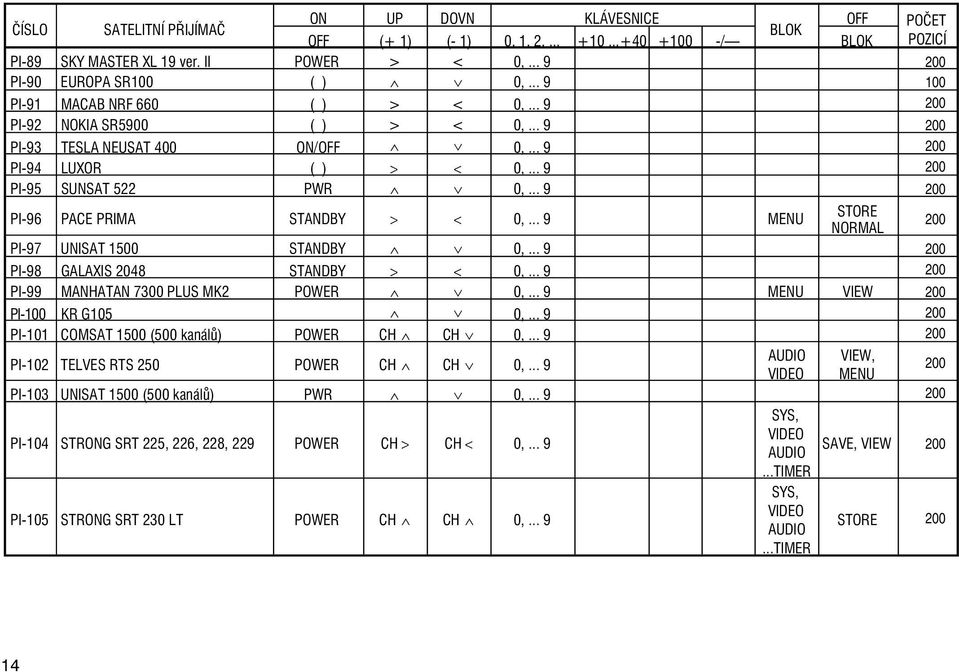

16 ČÍSLO SATELITNÍ PŘIJÍMAČ ON UP DOVN KLÁVESNICE OFF POČET BLOK OFF (+ 1) (- 1) 0, 1, 2, / BLOK POZICÍ PI-89 SKY MASTER XL 19 ver. II POWER > < 0, PI-90 EUROPA SR100 ( ) Ù Ú 0, PI-91 MACAB NRF 660 ( ) > < 0, PI-92 NOKIA SR5900 ( ) > < 0, PI-93 TESLA NEUSAT 400 ON/OFF Ù Ú 0, PI-94 LUXOR ( ) > < 0, PI-95 SUNSAT 522 PWR Ù Ú 0, PI-96 PACE PRIMA STANDBY > < 0,... 9 MENU STORE NORMAL 200 PI-97 UNISAT 1500 STANDBY Ù Ú 0, PI-98 GALAXIS 2048 STANDBY > < 0, PI-99 MANHATAN 7300 PLUS MK2 POWER Ù Ú 0,... 9 MENU VIEW 200 PI-100 KR G105 Ù Ú 0, PI-101 COMSAT 1500 (500 kanálů) POWER CH Ù CH Ú 0, PI-102 TELVES RTS 250 POWER CH Ù CH Ú 0,... 9 AUDIO VIEW, VIDEO MENU 200 PI-103 UNISAT 1500 (500 kanálů) PWR Ù Ú 0, PI-104 STRONG SRT 225, 226, 228, 229 POWER CH > CH < 0,... 9 PI-105 STRONG SRT 230 LT POWER CH Ù CH Ù 0,... 9 SYS, VIDEO AUDIO...TIMER SYS, VIDEO AUDIO...TIMER SAVE, VIEW 200 STORE

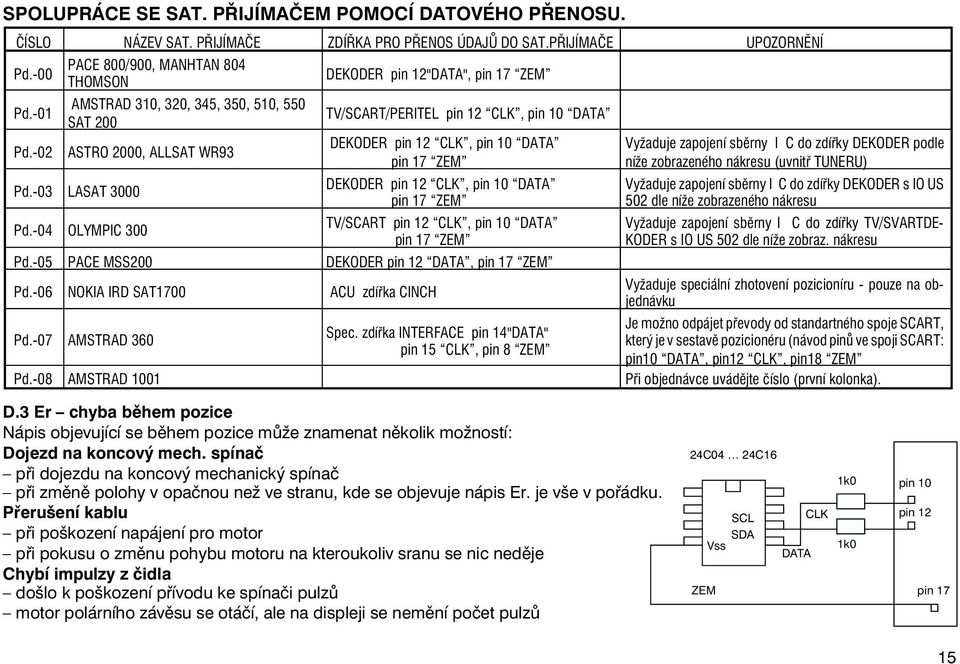

17 SPOLUPRÁCE SE SAT. PŘIJÍMAČEM POMOCÍ DATOVÉHO PŘENOSU. ČÍSLO NÁZEV SAT. PŘIJÍMAČE ZDÍŘKA PRO PŘENOS ÚDAJŮ DO SAT.PŘIJÍMAČE UPOZORNĚNÍ Pd.-00 Pd.-01 Pd.-02 PACE 800/900, MANHTAN 804 THOMSON AMSTRAD 310, 320, 345, 350, 510, 550 SAT 200 ASTRO 2000, ALLSAT WR93 Pd.-03 LASAT 3000 DEKODER pin 12"DATA", pin 17 ZEM TV/SCART/PERITEL pin 12 CLK, pin 10 DATA DEKODER pin 12 CLK, pin 10 DATA DEKODER pin 17 ZEM DEKODER pin 12 CLK, pin 10 DATA DEKODER pin 17 ZEM Pd.-04 OLYMPIC 300 TV/SCART pin 12 CLK, pin 10 DATA TV/SCART pin 17 ZEM Pd.-05 PACE MSS200 DEKODER pin 12 DATA, pin 17 ZEM Pd.-06 NOKIA IRD SAT1700 ACU zdířka CINCH Vyžaduje zapojení sběrny I C do zdířky DEKODER podle níže zobrazeného nákresu (uvnitř TUNERU) Vyžaduje zapojení sběrny I C do zdířky DEKODER s IO US 502 dle níže zobrazeného nákresu Vyžaduje zapojení sběrny I C do zdířky TV/SVARTDE- KODER s IO US 502 dle níže zobraz. nákresu Vyžaduje speciální zhotovení pozicioníru - pouze na objednávku Pd.-07 AMSTRAD 360 Je možno odpájet převody od standartného spoje SCART, Spec. zdířka INTERFACE pin 14"DATA" který je v sestavě pozicionéru (návod pinů ve spoji SCART: pin 15 CLK, pin 8 ZEM pin10 DATA, pin12 CLK, pin18 ZEM Pd.-08 AMSTRAD 1001 Při objednávce uvádějte číslo (první kolonka). D.3 Er chyba během pozice Nápis objevující se během pozice může znamenat několik možností: Dojezd na koncový mech. spínač při dojezdu na koncový mechanický spínač při změně polohyv opačnou než ve stranu, kde se objevuje nápis Er. je vše v pořádku. Přerušení kablu při poškození napájení pro motor při pokusu o změnu pohybu motoru na kteroukoliv sranu se nic neděje Chybí impulzy z čidla došlo k poškození přívodu ke spínači pulzů motor polárního závěsu se otáčí, ale na displeji se nemění počet pulzů 24C04 24C16 SCL CLK SDA Vss DATA ZEM 1k0 1k0 pin 10 pin 12 pin 17 15

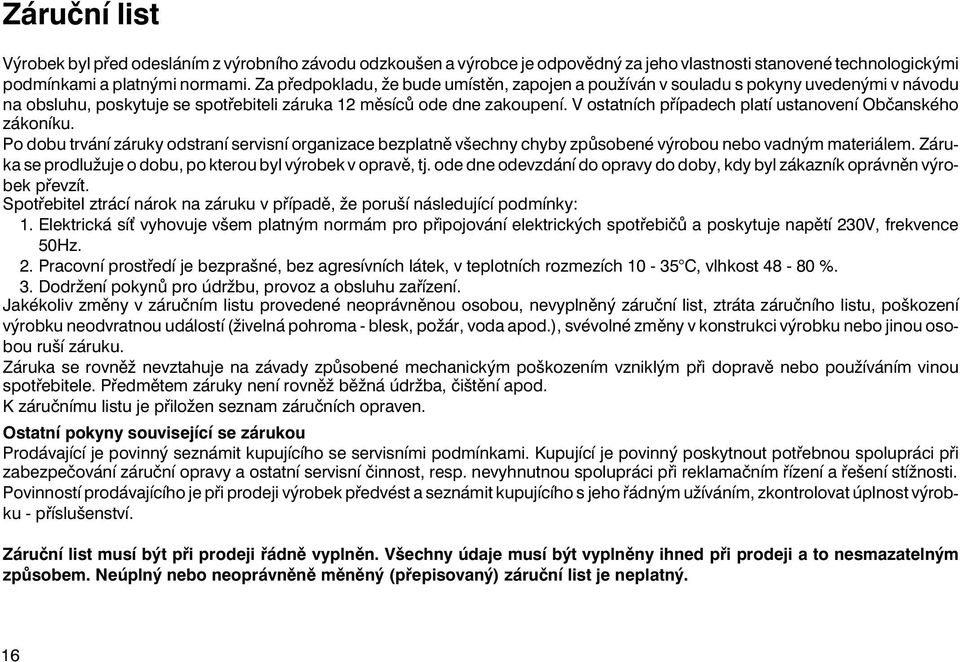

18 Záruční list Výrobek byl před odesláním z výrobního závodu odzkoušen a výrobce je odpovědný za jeho vlastnosti stanovené technologickými podmínkami a platnými normami. Za předpokladu, že bude umístěn, zapojen a používán v souladu s pokyny uvedenými v návodu na obsluhu, poskytuje se spotřebiteli záruka 12 měsíců ode dne zakoupení. V ostatních případech platí ustanovení Občanského zákoníku. Po dobu trvání zárukyodstraní servisní organizace bezplatně všechnychybyzpůsobené výrobou nebo vadným materiálem. Záruka se prodlužuje o dobu, po kterou byl výrobek v opravě, tj. ode dne odevzdání do opravy do doby, kdy byl zákazník oprávněn výrobek převzít. Spotřebitel ztrácí nárok na záruku v případě, že poruší následující podmínky: 1. Elektrická sí vyhovuje všem platným normám pro připojování elektrických spotřebičů a poskytuje napětí 230V, frekvence 50Hz. 2. Pracovní prostředí je bezprašné, bez agresívních látek, v teplotních rozmezích C, vlhkost %. 3. Dodržení pokynů pro údržbu, provoz a obsluhu zařízení. Jakékoliv změnyv záručním listu provedené neoprávněnou osobou, nevyplněný záruční list, ztráta záručního listu, poškození výrobku neodvratnou událostí (živelná pohroma - blesk, požár, voda apod.), svévolné změnyv konstrukci výrobku nebo jinou osobou ruší záruku. Záruka se rovněž nevztahuje na závadyzpůsobené mechanickým poškozením vzniklým při dopravě nebo používáním vinou spotřebitele. Předmětem zárukynení rovněž běžná údržba, čištění apod. K záručnímu listu je přiložen seznam záručních opraven. Ostatní pokyny související se zárukou Prodávající je povinný seznámit kupujícího se servisními podmínkami. Kupující je povinný poskytnout potřebnou spolupráci při zabezpečování záruční opravya ostatní servisní činnost, resp. nevyhnutnou spolupráci při reklamačním řízení a řešení stížnosti. Povinností prodávajícího je při prodeji výrobek předvést a seznámit kupujícího s jeho řádným užíváním, zkontrolovat úplnost výrobku - příslušenství. Záruční list musí být při prodeji řádně vyplněn. Všechny údaje musí být vyplněny ihned při prodeji a to nesmazatelným způsobem. Neúplný nebo neoprávněně měněný (přepisovaný) záruční list je neplatný. 16

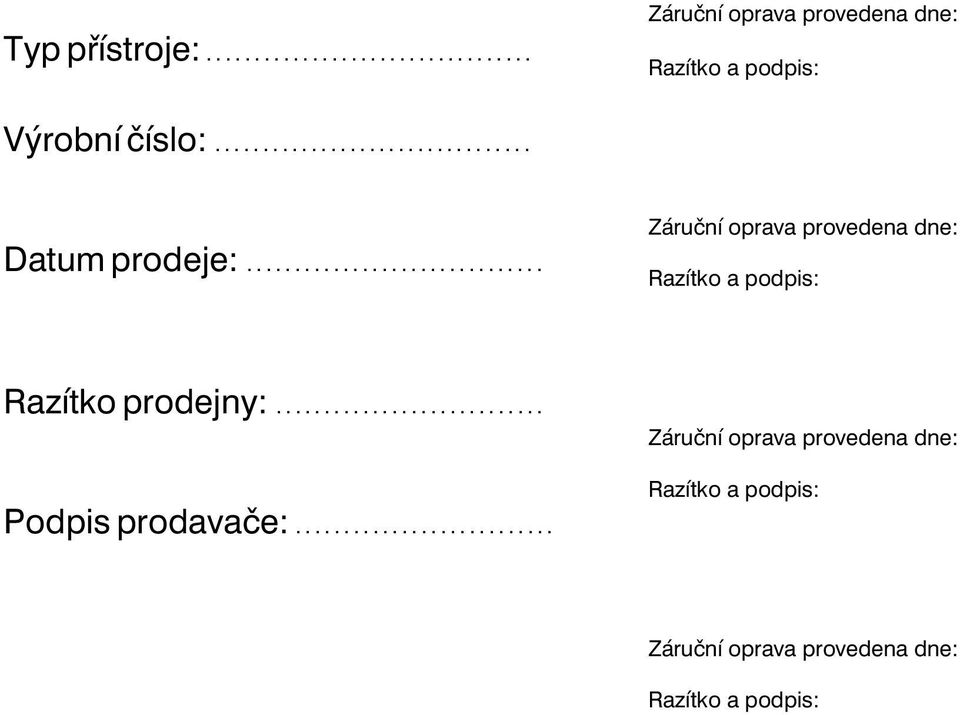

19 Typ přístroje:... Záruční oprava provedena dne: Razítko a podpis: Výrobní číslo:... Datum prodeje:... Záruční oprava provedena dne: Razítko a podpis: Razítko prodejny:... Podpis prodavače:... Záruční oprava provedena dne: Razítko a podpis: Záruční oprava provedena dne: Razítko a podpis:
20 s. r. o. TŘINEC Záruční a pozáruční servis zajiš uje: SAPRO, s. r. o., Jablunkovská 706, Třinec, tel. 0659/
