Popis videotelefonu a kamerové jednotky: Videotelefon. Dveřní kamerová jednotka. Montáž: Videotelefon

Transkript

1

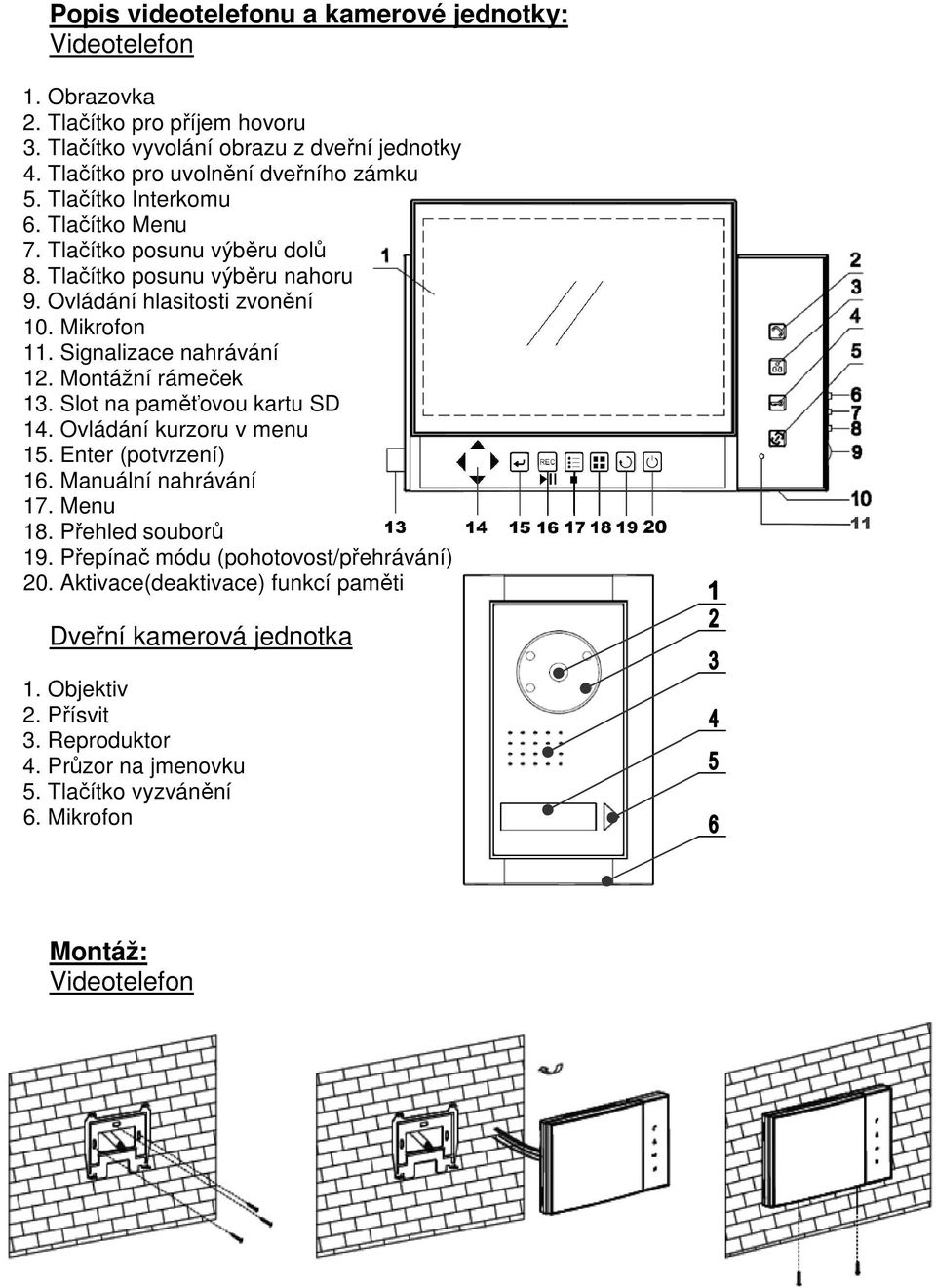

2 Popis videotelefonu a kamerové jednotky: Videotelefon 1. Obrazovka 2. Tlačítko pro příjem hovoru 3. Tlačítko vyvolání obrazu z dveřní jednotky 4. Tlačítko pro uvolnění dveřního zámku 5. Tlačítko Interkomu 6. Tlačítko Menu 7. Tlačítko posunu výběru dolů 8. Tlačítko posunu výběru nahoru 9. Ovládání hlasitosti zvonění 10. Mikrofon 11. Signalizace nahrávání 12. Montážní rámeček 13. Slot na paměťovou kartu SD 14. Ovládání kurzoru v menu 15. Enter (potvrzení) 16. Manuální nahrávání 17. Menu 18. Přehled souborů 19. Přepínač módu (pohotovost/přehrávání) 20. Aktivace(deaktivace) funkcí paměti Dveřní kamerová jednotka 1. Objektiv 2. Přísvit 3. Reproduktor 4. Průzor na jmenovku 5. Tlačítko vyzvánění 6. Mikrofon Montáž: Videotelefon

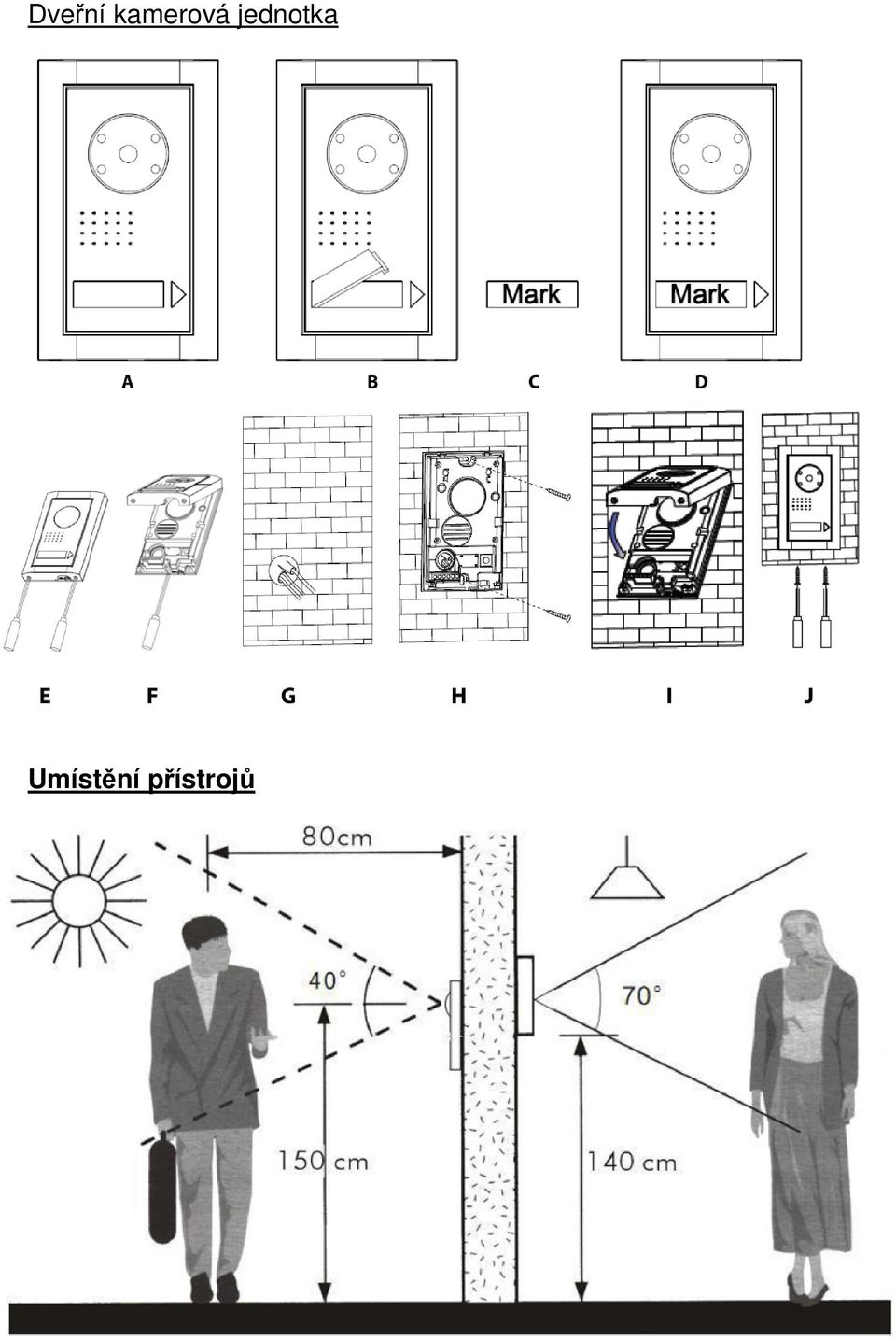

3 Dveřní kamerová jednotka Umístění přístrojů

4 Schéma zapojení: Bezpečností upozornění před instalací zařízení Nepřipojujte zařízení do sítě 230V současně s jinými zařízeními. V zapnutém stavu nepřipojujte další zařízení. Pro čištění nepoužívejte vodu, olejové produkty ani rozpouštědla. Zařízení neinstalujte do vlhkého a prašného prostředí a nevystavujte jej přímému slunečnímu záření. Zařízení nepoužívejte, je-li poškozen přívodní napájecí kabel. Na zařízení neprovádějte žádné konstrukční změny a neodborné zásahy. Při dlouhodobém nepoužívání odpojujte přistroj od napájecí sítě.

5 Návod k obsluze 1. příjem hovoru od dveřní stanice Po stisku tlačítka na dveřní stanici, začne telefon vyzvánět a zobrazí signál z kamerové jednotky na cca 30 vteřin. Pro spojení videotelefonu a dveřní jednotky je nutno stisknout tlačítko na videotelefonu. Následně lze komunikovat po dobu cca 60 vteřin. Po této době se spojení ukončí. Pro další komunikaci je nutné opětovně stisknout tlačítko. 2. vyvolání obrazu z kamerové jednotky V pohotovostním režimu lze vyvolat obrazový signál z kamerové jednotky stiskem tlačítka. Je-li v systému zapojena i druhá kamerová jednotka, přepínání obrazů z kamerových jednotek se provádí stiskem tlačítka. Doba vyzvánění: 30 vteřin Délka hovoru: 60 vteřin Délka monitorování: 30 vteřin 3. funkce dveřního zámku Během komunikace lze ovládat dveřní zámek. Aktivace zámku se provádí stiskem tlačítka. Jsou-li v systému připojeny dvě dveřní kamerové jednotky, při stisku tlačítka dveřního zámku se aktivuje zámek na jednotce, ze které je právě posílán videosignál do videomonitoru. 4. intercom Je-li v systému zapojeno více monitorů, lze mezi nimi vzájemně komunikovat. Aktivace funkce intercomu se provádí stiskem tlačítka. Ukončení intercomové komunikace se provádí stiskem stejného tlačítka. 5. videopaměť a záznam Všechna volání z dveřní jednotky jsou automaticky zaznamenávána. Červená LED dioda na pravém ovládacím panelu svítí během nahrávání. Ovládací panel se aktivuje vysunutím monitoru směrem nahoru. Při vysunutém monitoru se ovládací panel aktivuje /deaktivuje stiskem tlačítka. Po stisku vyzváněcího tlačítka na dveřní jednotce se po deseti vteřinách spustí automaticky nahrávání. Manuální nahrávání se provádí při aktivní(modré) obrazovce stiskem tlačítka pro spuštění nahrávání a opět stiskem tlačítka pro jeho ukončení. Pokud je obrazovka neaktivní, aktivujte ji tlačítkem (aktivace obrazovky) do přehrávacího módu a pak tlačítko pro začátek nahrávání. Ukončení záznamu je automatické nebo manuální stiskem tlačítka. Časový limit pro záznam je maximálně 10 vteřin. 6. přehrávání záznamu Po aktivaci monitoru se pomocí tlačítka dostanete do přehledu složek. Pomocí kurzoru zvolte požadovanou složku a potvrďte tlačítkem. Pro návrat použijte tlačítko.

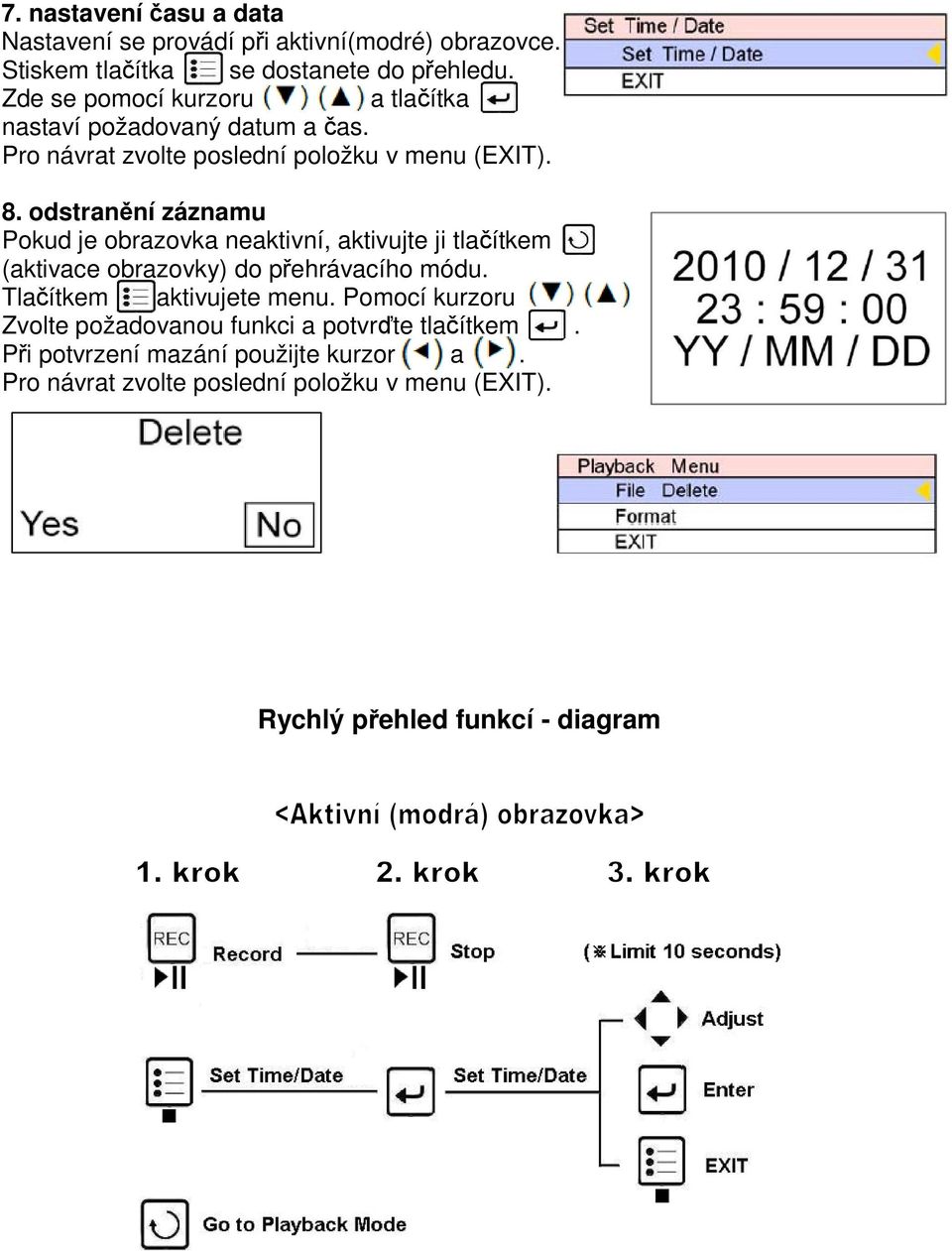

6 7. nastavení času a data Nastavení se provádí při aktivní(modré) obrazovce. Stiskem tlačítka se dostanete do přehledu. Zde se pomocí kurzoru a tlačítka nastaví požadovaný datum a čas. Pro návrat zvolte poslední položku v menu (EXIT). 8. odstranění záznamu Pokud je obrazovka neaktivní, aktivujte ji tlačítkem (aktivace obrazovky) do přehrávacího módu. Tlačítkem aktivujete menu. Pomocí kurzoru Zvolte požadovanou funkci a potvrďte tlačítkem. Při potvrzení mazání použijte kurzor a. Pro návrat zvolte poslední položku v menu (EXIT). Rychlý přehled funkcí - diagram

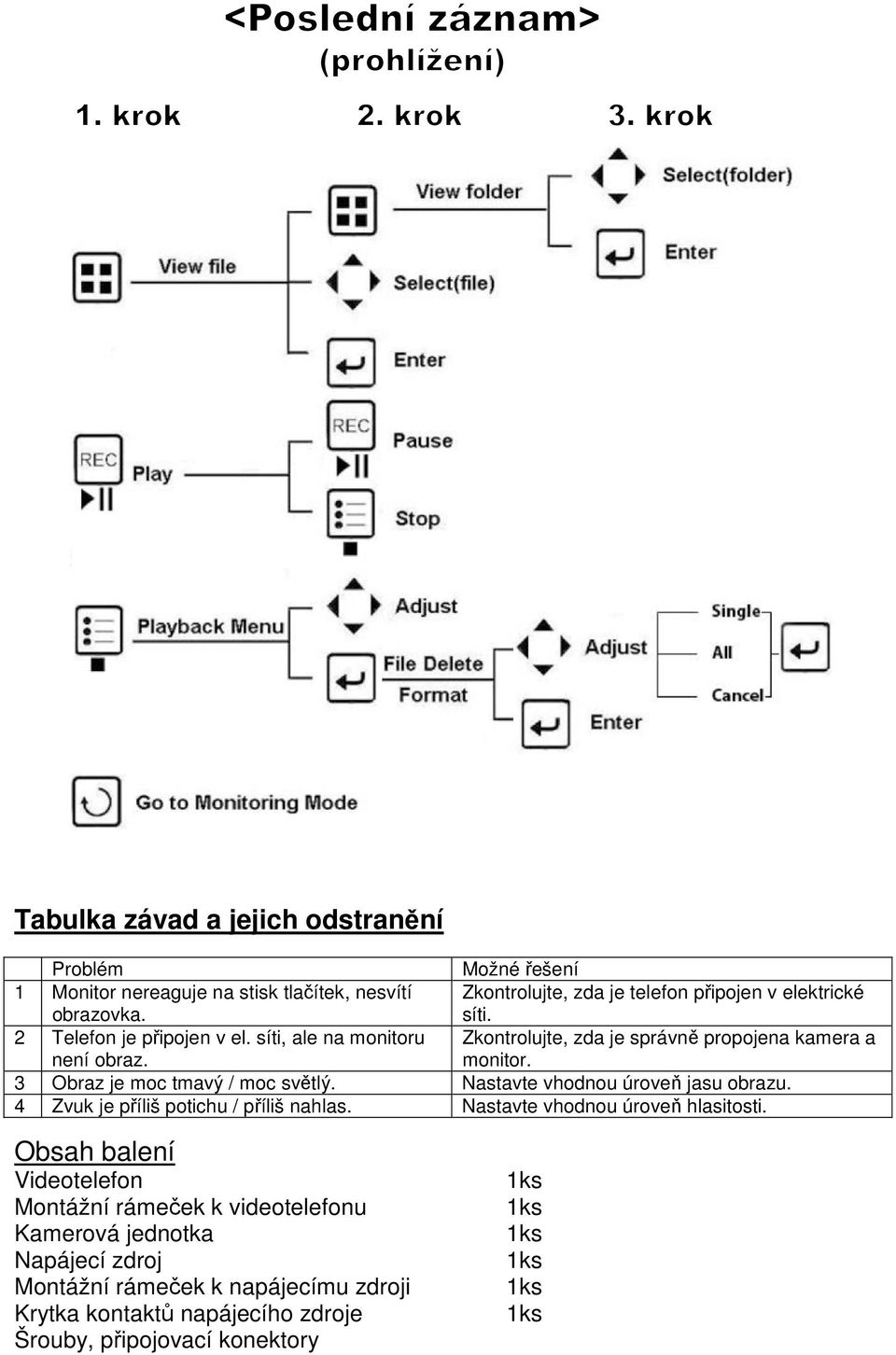

7 Tabulka závad a jejich odstranění Problém Možné řešení 1 Monitor nereaguje na stisk tlačítek, nesvítí obrazovka. Zkontrolujte, zda je telefon připojen v elektrické síti. 2 Telefon je připojen v el. síti, ale na monitoru není obraz. Zkontrolujte, zda je správně propojena kamera a monitor. 3 Obraz je moc tmavý / moc světlý. Nastavte vhodnou úroveň jasu obrazu. 4 Zvuk je příliš potichu / příliš nahlas. Nastavte vhodnou úroveň hlasitosti. Obsah balení Videotelefon Montážní rámeček k videotelefonu Kamerová jednotka Napájecí zdroj Montážní rámeček k napájecímu zdroji Krytka kontaktů napájecího zdroje Šrouby, připojovací konektory

8 Specifikace Videotelefon NVM 904 Rozměr mm Hmotnost 0.8 kg Napájení DC14V, 1,5A (externí zdroj) Spotřeba energie pohotovostní stav: 2W při hovoru: MAX 18W Propojení 4 vodiče Přenos zvuku Full duplex dvoucestná komunikace Průřez vodiče vedení monitor-kamerová jednotka do 50m : 1.0 mm 2 do 100m : 1.5 mm 2 dveřní zámek-kamerová jednotka do 20m : 1.0 mm 2 Video útlum 50dB Audio útlum 40dB Funkce 1. Monitorovaní, příjem hovoru 2. Otevření dveřního zámku 3. Intercom 4. Volba kamery 1/2 Materiál Display Rozlišení Uživatelské nastavení jasu obrazu a úrovně zvuku Provozní teplota 0 ~ 40 C Acryl 7 LCD 1440(H) x 234(V) Maximální teplota -20 ~ 60 C Paměť SD Card (pouze videosekvence) Dveřní kamerová jednotka NVC 5104 Rozměr Napájení Spotřeba energie Materiál Propojení: Snímací prvek TV systém Rozlišení Video výstup Počet pixelů 270,000 Automatická clona Přísvit bílými LED Úhel záběru: Objektiv Min. osvětlení Montáž Provozní teplota Maximální teplota mm DC 12V poskytováno videotelefonem max. 3W hliník Monitor kamera :4 vodiče kamera dveřní zámek 2 vodiče CCD, barevný CCIR 380 TV řádků kompozitní signál 1Vp-p / 75 ohm diagonálně 70, horizontálně 51 vertikálně: mm PIN HOLE 1 Lux povrchová -1 0 C ~ 50 C(14 F ~ 122 F) -20 C ~ 60 C
