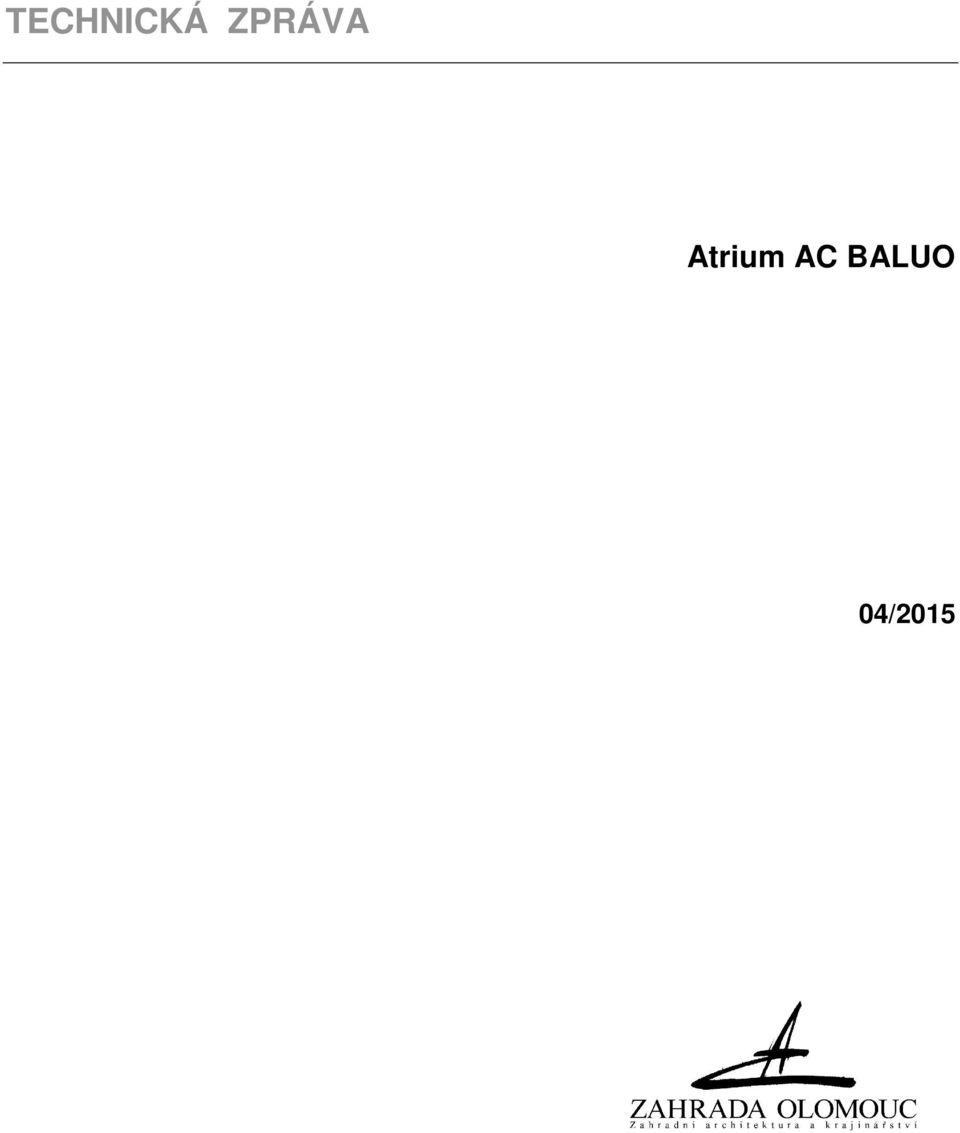

1 TECHNICKÁ ZPRÁVA Atrium AC BALUO 04/2015

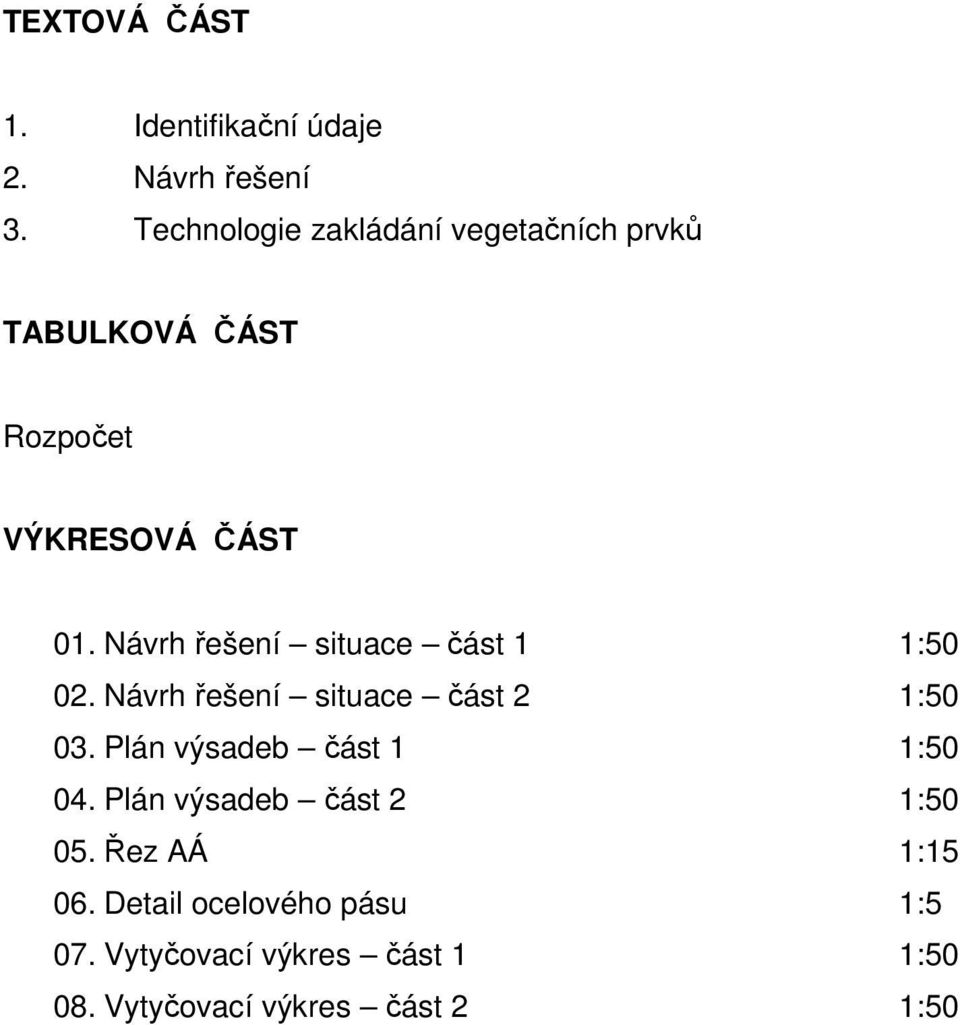

2 TEXTOVÁ ČÁST 1. Identifikační údaje 2. Návrh řešení 3. Technologie zakládání vegetačních prvků TABULKOVÁ ČÁST Rozpočet VÝKRESOVÁ ČÁST 01. Návrh řešení situace část 1 1: Návrh řešení situace část 2 1: Plán výsadeb část 1 1: Plán výsadeb část 2 1: Řez AÁ 1: Detail ocelového pásu 1:5 07. Vytyčovací výkres část 1 1: Vytyčovací výkres část 2 1:50

3 1. IDENTIFIKAČNÍ ÚDAJE Název projektu : Atrium AC Baluo Zadavatel : atelier r, s.r.o. Uhelná 32/27, 77900Olomouc Generální projektant: atelier r, s.r.o. Uhelná 32/27, 77900Olomouc Zpracovatel: ZAHRADA Olomouc s.r.o, IČO Železniční 469/4, Olomouc Zodpovědný řešitel: Ing. Radek Pavlačka Zpracoval: Ing. Radek Pavlačka Ing. Lucie Vinterová Datum: 04/2015

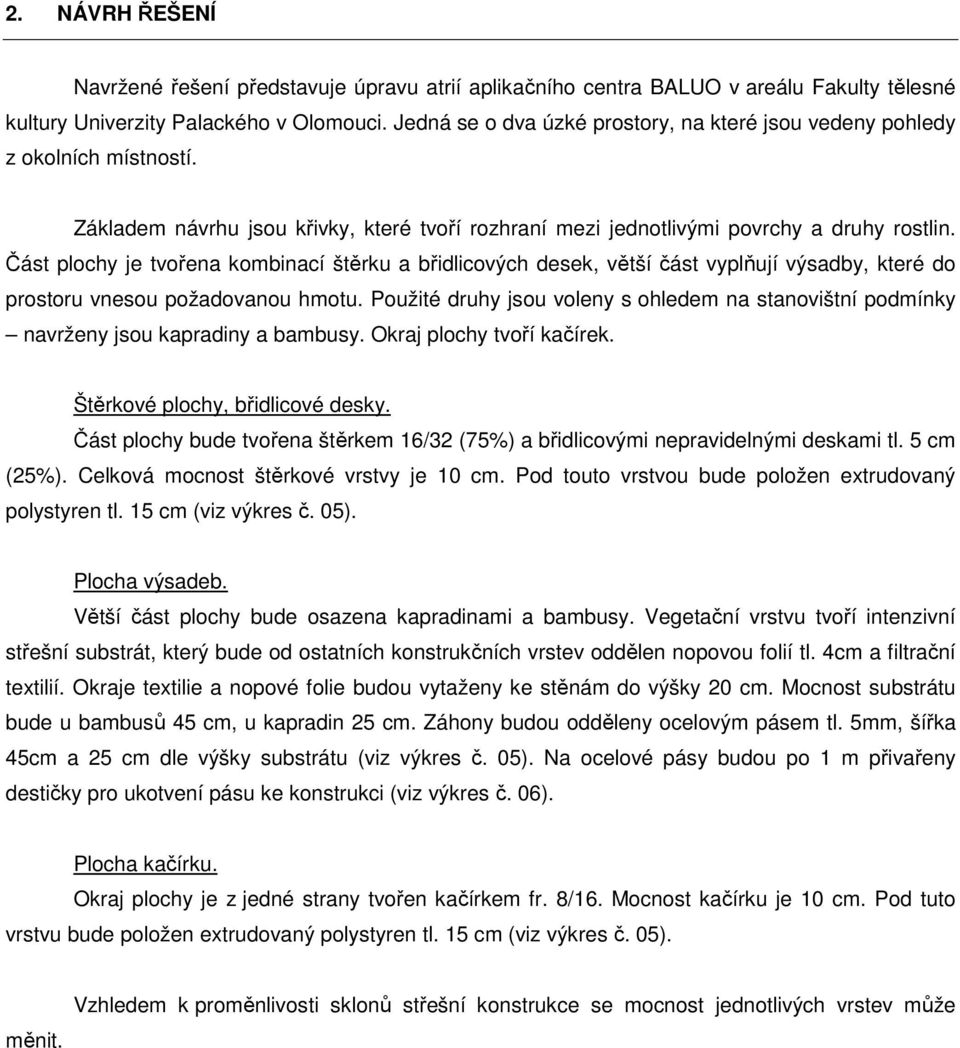

4 2. NÁVRH ŘEŠENÍ Navržené řešení představuje úpravu atrií aplikačního centra BALUO v areálu Fakulty tělesné kultury Univerzity Palackého v Olomouci. Jedná se o dva úzké prostory, na které jsou vedeny pohledy z okolních místností. Základem návrhu jsou křivky, které tvoří rozhraní mezi jednotlivými povrchy a druhy rostlin. Část plochy je tvořena kombinací štěrku a břidlicových desek, větší část vyplňují výsadby, které do prostoru vnesou požadovanou hmotu. Použité druhy jsou voleny s ohledem na stanovištní podmínky navrženy jsou kapradiny a bambusy. Okraj plochy tvoří kačírek. Štěrkové plochy, břidlicové desky. Část plochy bude tvořena štěrkem 16/32 (75%) a břidlicovými nepravidelnými deskami tl. 5 cm (25%). Celková mocnost štěrkové vrstvy je 10 cm. Pod touto vrstvou bude položen extrudovaný polystyren tl. 15 cm (viz výkres č. 05). Plocha výsadeb. Větší část plochy bude osazena kapradinami a bambusy. Vegetační vrstvu tvoří intenzivní střešní substrát, který bude od ostatních konstrukčních vrstev oddělen nopovou folií tl. 4cm a filtrační textilií. Okraje textilie a nopové folie budou vytaženy ke stěnám do výšky 20 cm. Mocnost substrátu bude u bambusů 45 cm, u kapradin 25 cm. Záhony budou odděleny ocelovým pásem tl. 5mm, šířka 45cm a 25 cm dle výšky substrátu (viz výkres č. 05). Na ocelové pásy budou po 1 m přivařeny destičky pro ukotvení pásu ke konstrukci (viz výkres č. 06). Plocha kačírku. Okraj plochy je z jedné strany tvořen kačírkem fr. 8/16. Mocnost kačírku je 10 cm. Pod tuto vrstvu bude položen extrudovaný polystyren tl. 15 cm (viz výkres č. 05). měnit. Vzhledem k proměnlivosti sklonů střešní konstrukce se mocnost jednotlivých vrstev může

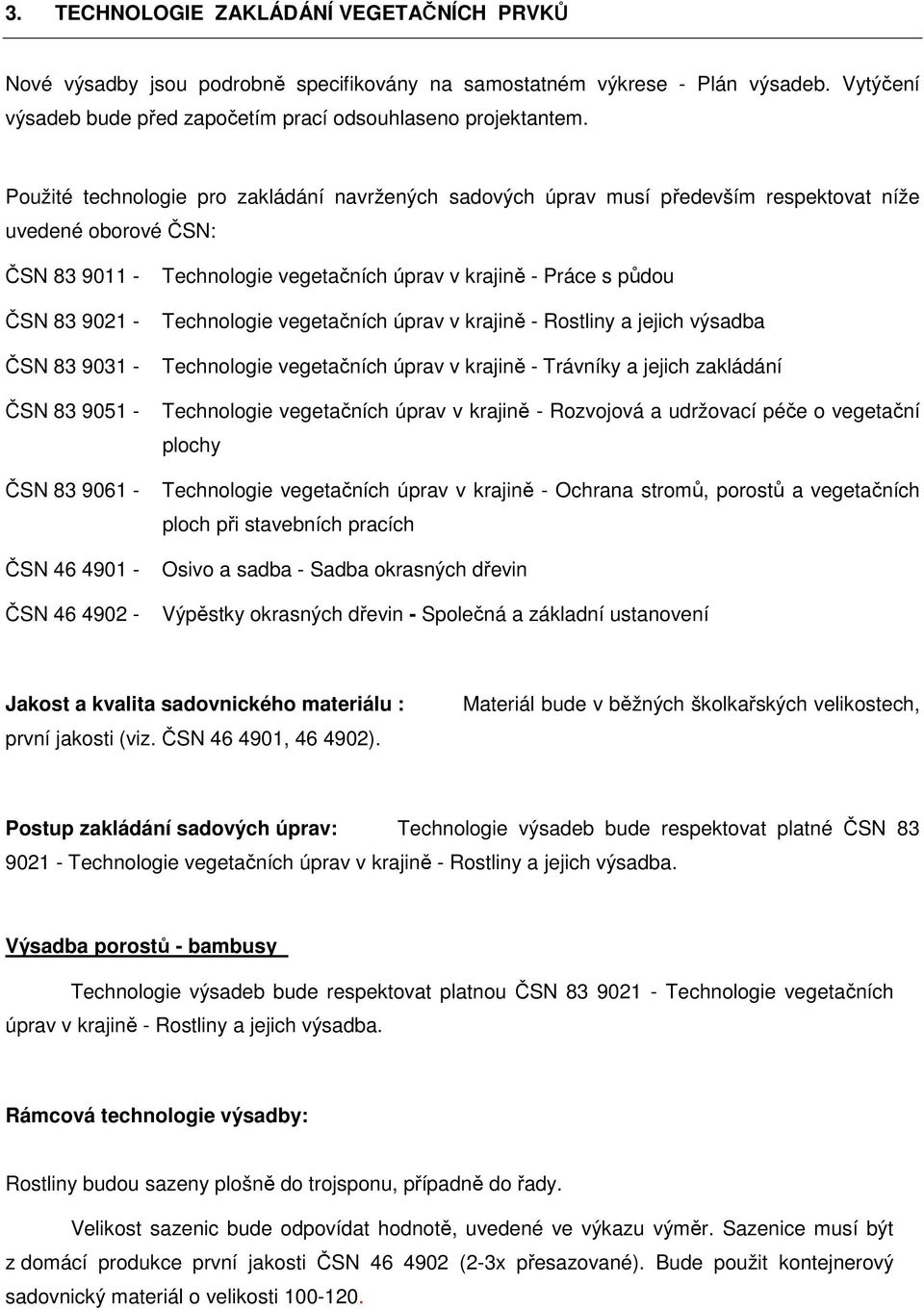

5 3. TECHNOLOGIE ZAKLÁDÁNÍ VEGETAČNÍCH PRVKŮ Nové výsadby jsou podrobně specifikovány na samostatném výkrese - Plán výsadeb. Vytýčení výsadeb bude před započetím prací odsouhlaseno projektantem. Použité technologie pro zakládání navržených sadových úprav musí především respektovat níže uvedené oborové ČSN: ČSN ČSN ČSN ČSN ČSN ČSN ČSN Technologie vegetačních úprav v krajině - Práce s půdou Technologie vegetačních úprav v krajině - Rostliny a jejich výsadba Technologie vegetačních úprav v krajině - Trávníky a jejich zakládání Technologie vegetačních úprav v krajině - Rozvojová a udržovací péče o vegetační plochy Technologie vegetačních úprav v krajině - Ochrana stromů, porostů a vegetačních ploch při stavebních pracích Osivo a sadba - Sadba okrasných dřevin Výpěstky okrasných dřevin - Společná a základní ustanovení Jakost a kvalita sadovnického materiálu : první jakosti (viz. ČSN , ). Materiál bude v běžných školkařských velikostech, Postup zakládání sadových úprav: Technologie výsadeb bude respektovat platné ČSN Technologie vegetačních úprav v krajině - Rostliny a jejich výsadba. Výsadba porostů - bambusy Technologie výsadeb bude respektovat platnou ČSN Technologie vegetačních úprav v krajině - Rostliny a jejich výsadba. Rámcová technologie výsadby: Rostliny budou sazeny plošně do trojsponu, případně do řady. Velikost sazenic bude odpovídat hodnotě, uvedené ve výkazu výměr. Sazenice musí být z domácí produkce první jakosti ČSN (2-3x přesazované). Bude použit kontejnerový sadovnický materiál o velikosti

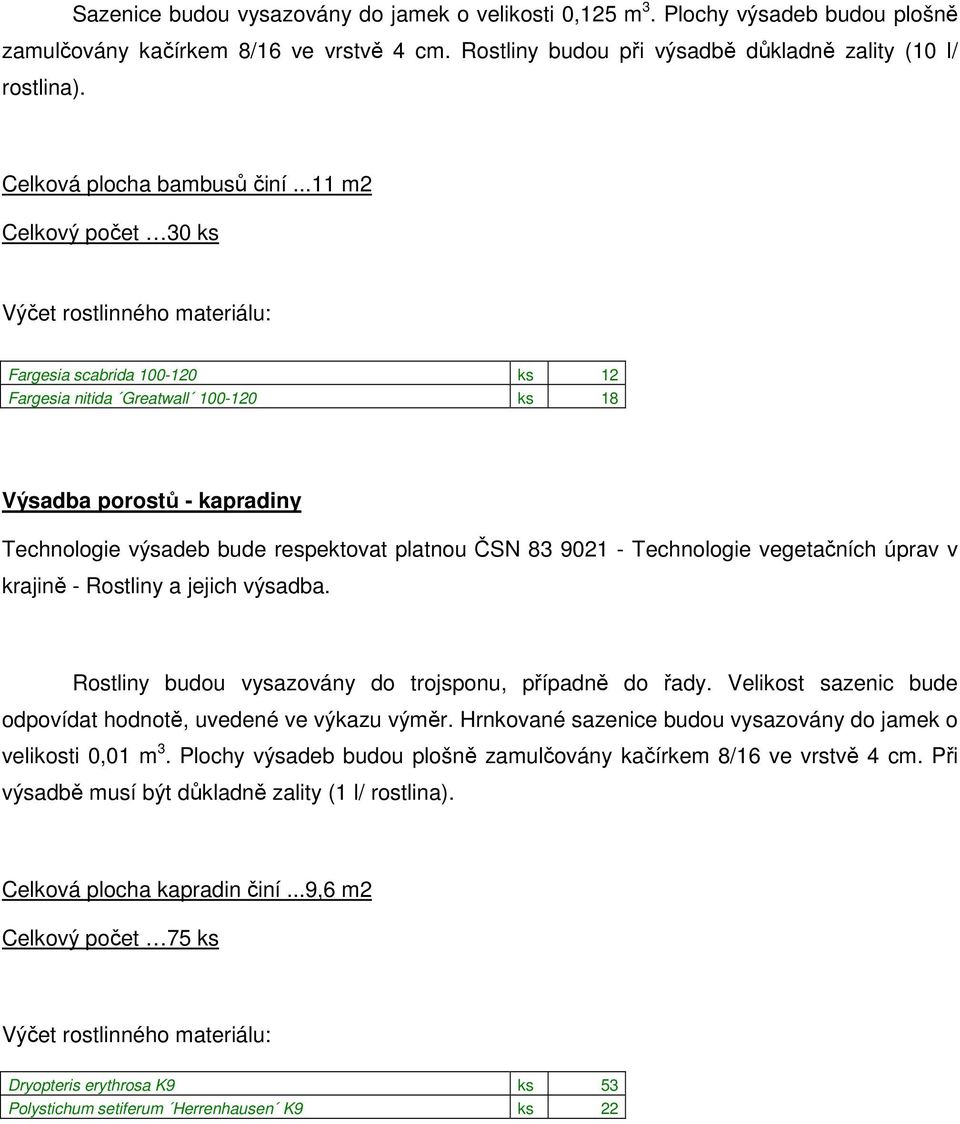

6 Sazenice budou vysazovány do jamek o velikosti 0,125 m 3. Plochy výsadeb budou plošně zamulčovány kačírkem 8/16 ve vrstvě 4 cm. Rostliny budou při výsadbě důkladně zality (10 l/ rostlina). Celková plocha bambusů činí...11 m2 Celkový počet 30 ks Výčet rostlinného materiálu: Fargesia scabrida ks 12 Fargesia nitida Greatwall ks 18 Výsadba porostů - kapradiny Technologie výsadeb bude respektovat platnou ČSN Technologie vegetačních úprav v krajině - Rostliny a jejich výsadba. Rostliny budou vysazovány do trojsponu, případně do řady. Velikost sazenic bude odpovídat hodnotě, uvedené ve výkazu výměr. Hrnkované sazenice budou vysazovány do jamek o velikosti 0,01 m 3. Plochy výsadeb budou plošně zamulčovány kačírkem 8/16 ve vrstvě 4 cm. Při výsadbě musí být důkladně zality (1 l/ rostlina). Celková plocha kapradin činí...9,6 m2 Celkový počet 75 ks Výčet rostlinného materiálu: Dryopteris erythrosa K9 ks 53 Polystichum setiferum Herrenhausen K9 ks 22
